横走り配管支持

カタログダウンロード

立配管支持金具
天井から吊り下げられた横走り配管を支持するための配管支持金具

吊バンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304・SUS430)
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき
● 溶融亜鉛めっき鋼板
吊バンド類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR)
● 軟質塩ビコーティング

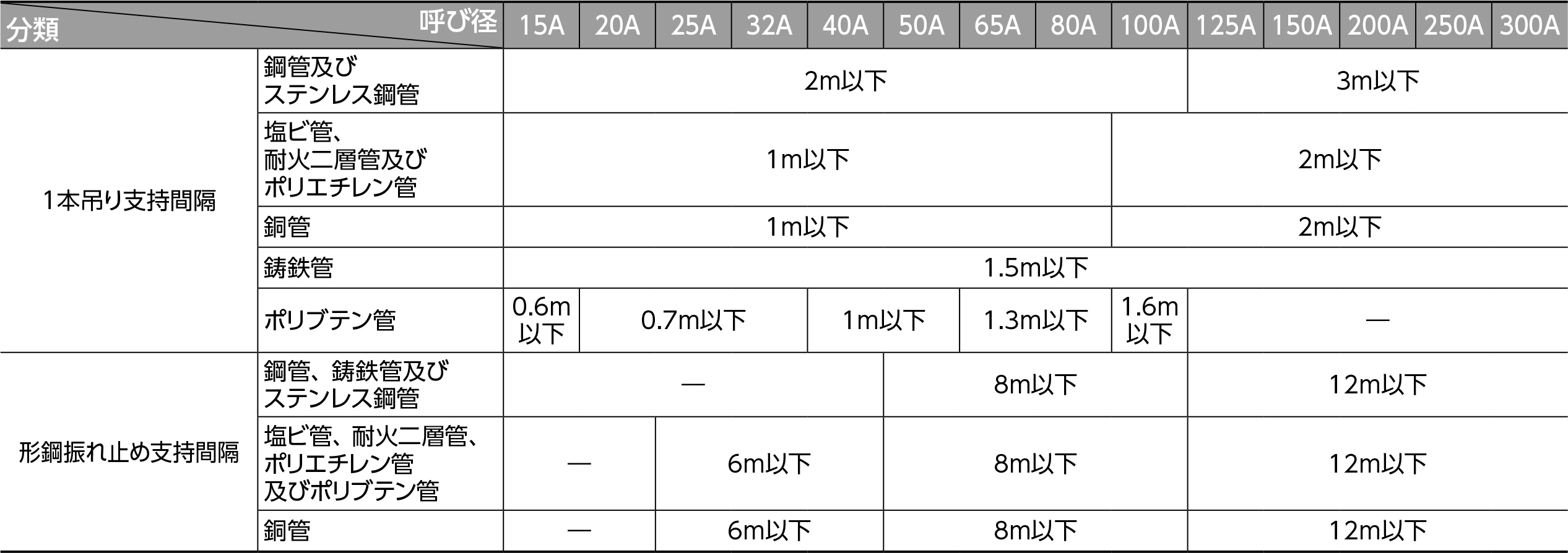

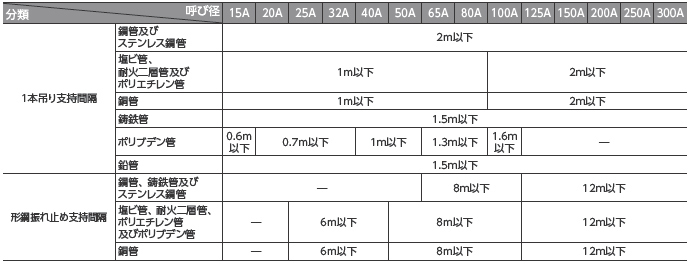

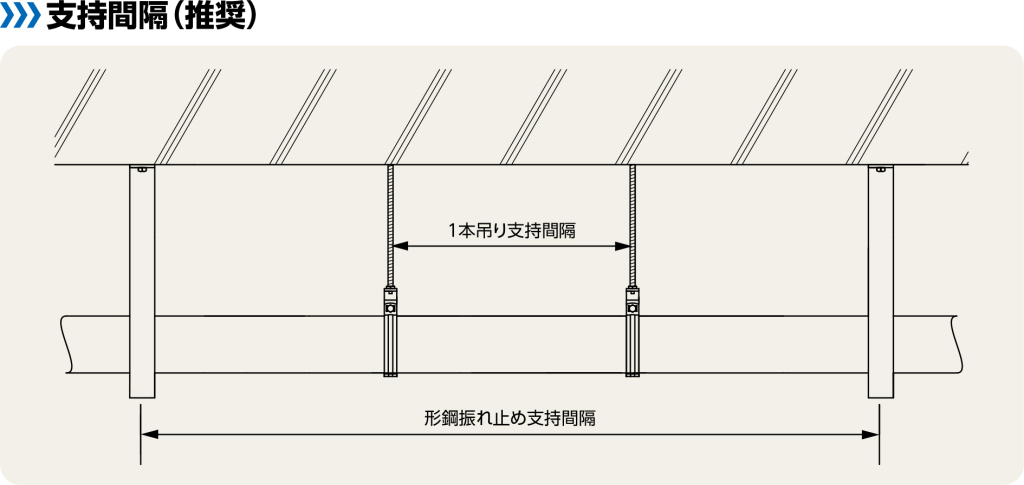

※ 鋼管及びステンレス鋼管の横走り配管の吊りボルト径は、配管呼び径100A以下は呼び径称M10又は9mm、呼び径125A以上200A以下は呼称M12又は呼び径12mm、呼び径250A以上は呼称M16又は径16mmとする。ただし、吊り荷重により吊りボルトの径を選定してもよい。形鋼振れ止め支持間隔は、上記を標準とし、必要に応じた材料・材質にて支持する。

【吊配管支持金具ご使用上の注意】
  1. 吊配管支持金具類は、垂直方向の荷重に対し強度を得られる設計となっております。
  2. 記載されている使用パイプと径にあった支持金具を、適切な支持間隔で正しくご使用ください。
  3. ら く吊エースは、記載されている注意事項を確認の上、ご使用くだい。
  4. 耐火二層管用吊バンドは、耐火二層管の特性上、配管径が異なる場合がありますのでご相談ください。
  5. デップコーティング吊バンドは、常温60℃までの配管にご使用ください。
  6. 防振吊バンド類は、内面に装着したゴムパットにより、パイプに対しての衝撃緩和の役目を果たしておりますが、その目的は防振支持の補助であり、防振伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
  7. スパイラル吊バンド(ステン、デップ、亜鉛鉄板製)は、軽量用の為、換気ダクト以外には使用しないでください。
  8. ステンスパイラル吊バンドは、ダクトに防食テープ処理を行なってから使用してください。
  9. NSダクターは軽量用の為、1箇所の荷重を25kg内で使用してください。
  10. 吊用タンバックル、ストロングタンバックルは、配管径に応じた基準吊ボルト径以上の適合サイズ製品をご使用ください。
  11. 吊用タンバックル、ストロングタンバックルは、吊ボルトにねじ込んでいき、タンバックルのナット部から吊ボルトが出ているのを確認してからご使用ください。
  12. 吊用タンバックル、ストロングタンバックルは、SGP300A以上等の大口径重量の吊配管の場合、状況に応じての設計変更が必要な場合がありますのでご注意ください。
  13. カンタ君は、許容荷重内で使用してください。
  14. ステン吊バンド類でSGP管に使用される場合、防食テープ処理を行ってから使用してください。
  15. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

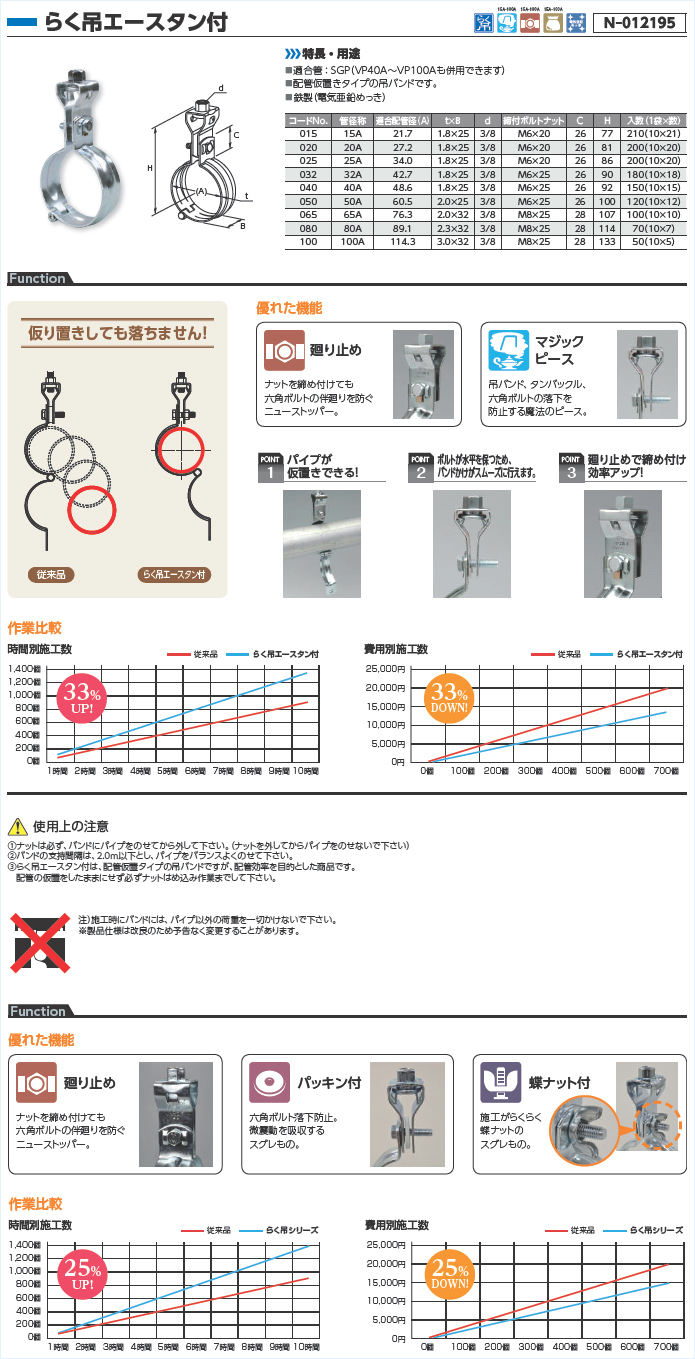

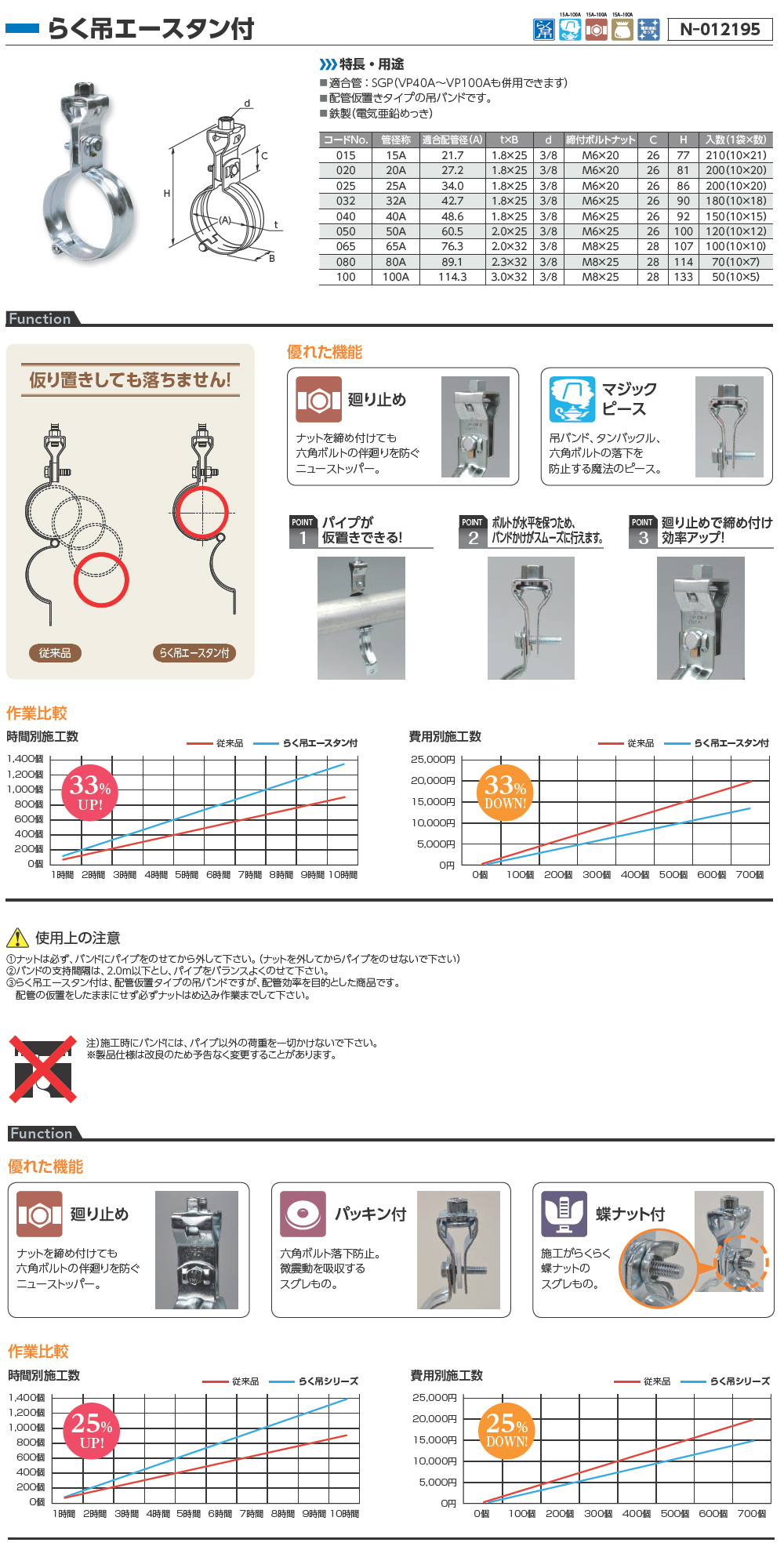

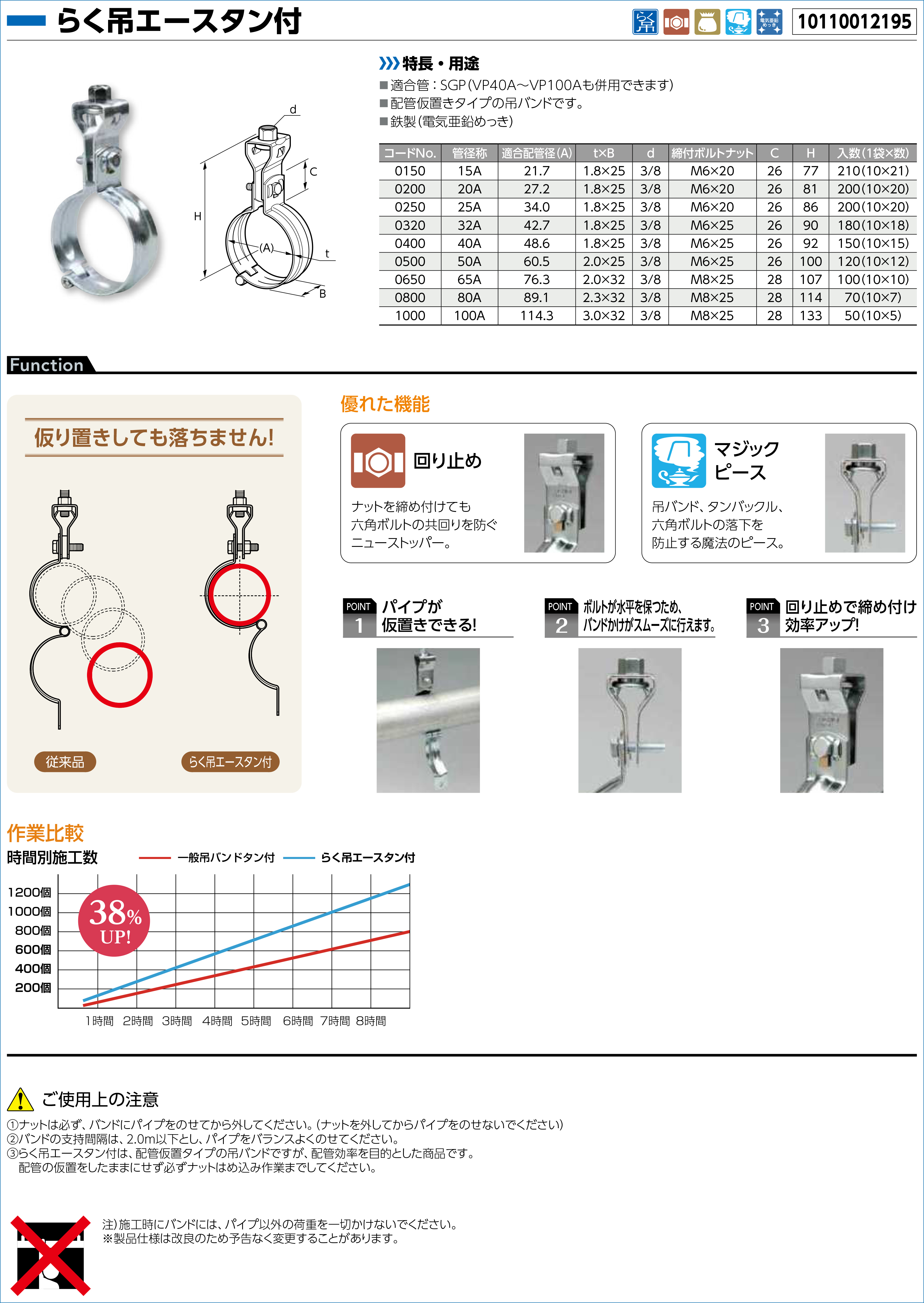

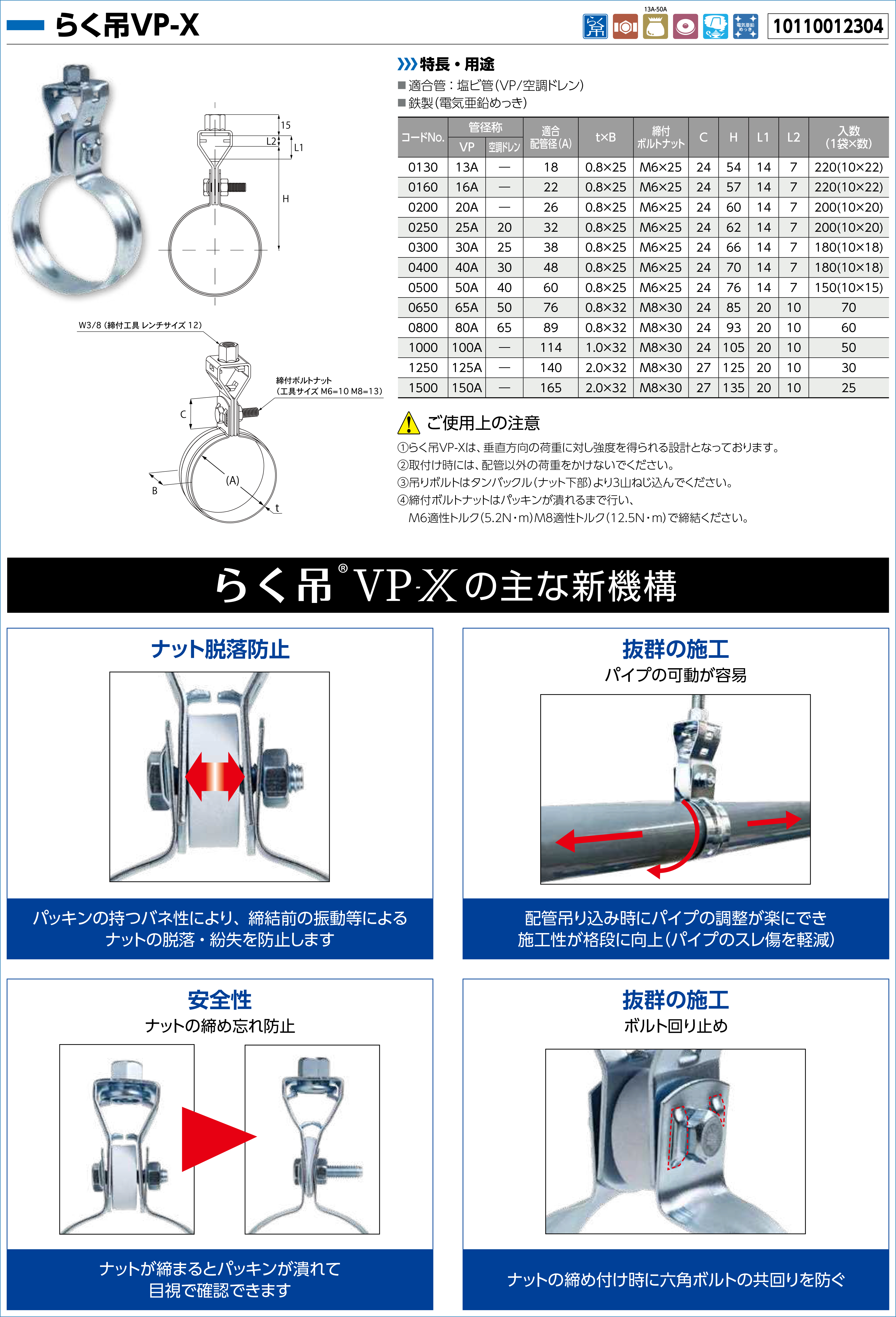

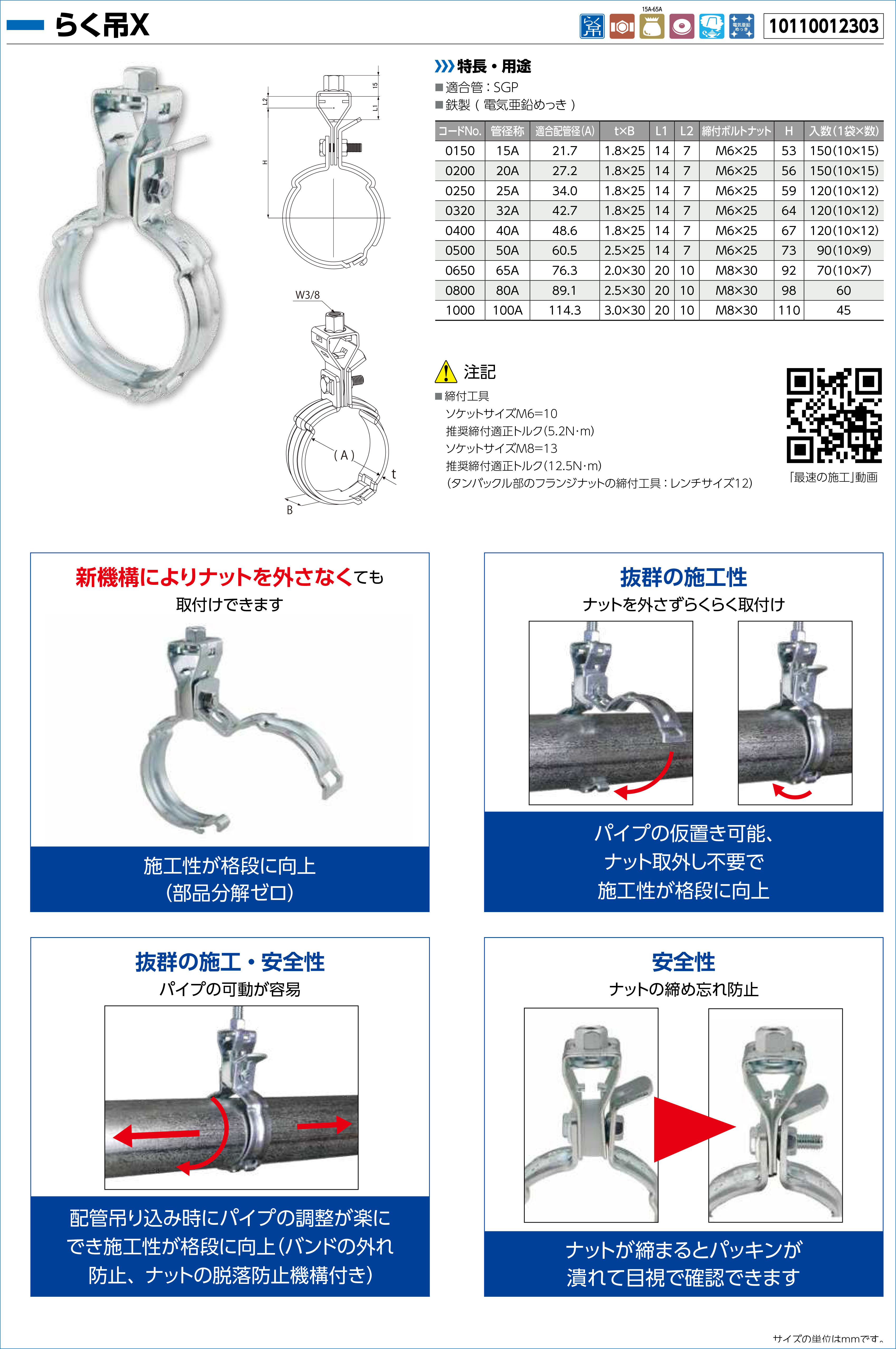

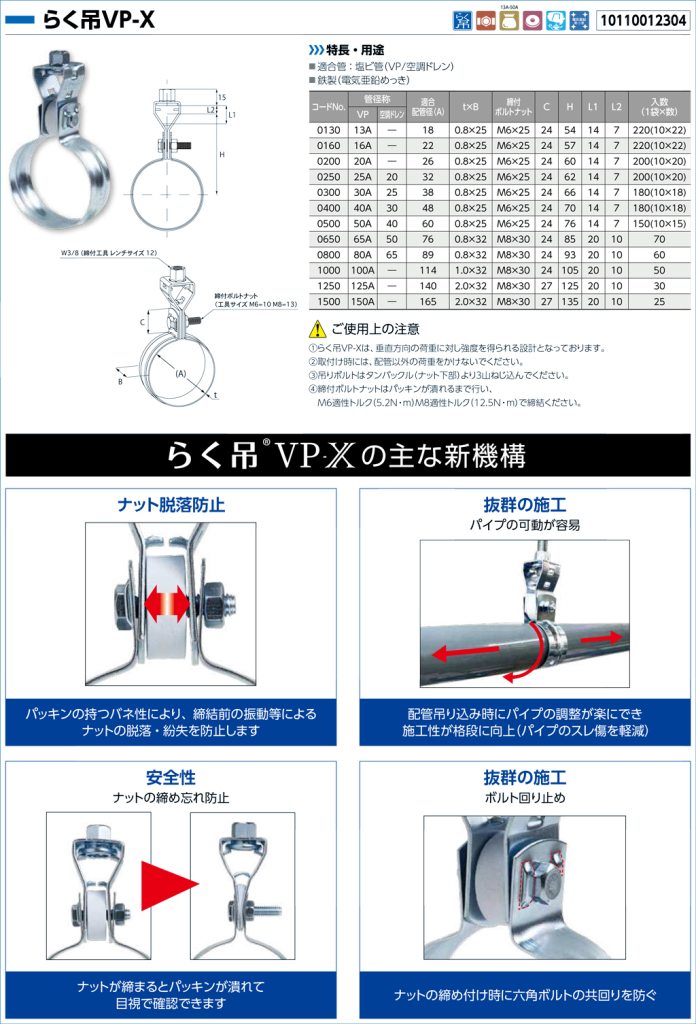

らく吊エースタン付 N-012195

らく吊エースタン付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP100Aも併用できます)
■ 配管仮置きタイプの吊バンドです。
■ 鉄製(電気亜鉛めっき)

らく吊エースタン付 表


function

仮置きしても落ちません



優れた機能

廻り止め 廻り止め
ナットを締め付けても 六角ボルトの伴廻りを防ぐ ニューストッパー。
マジックピース マジックピース
吊バンド、タンバックル、 六角ボルトの落下を 防止する魔法のピース。

POINT1 パイプが 仮置きできる! POINT2 ボルトが水平を保つため、
バンドかけがスムーズに行えます。
POINT3 廻り止めで締め付け 効率アップ!


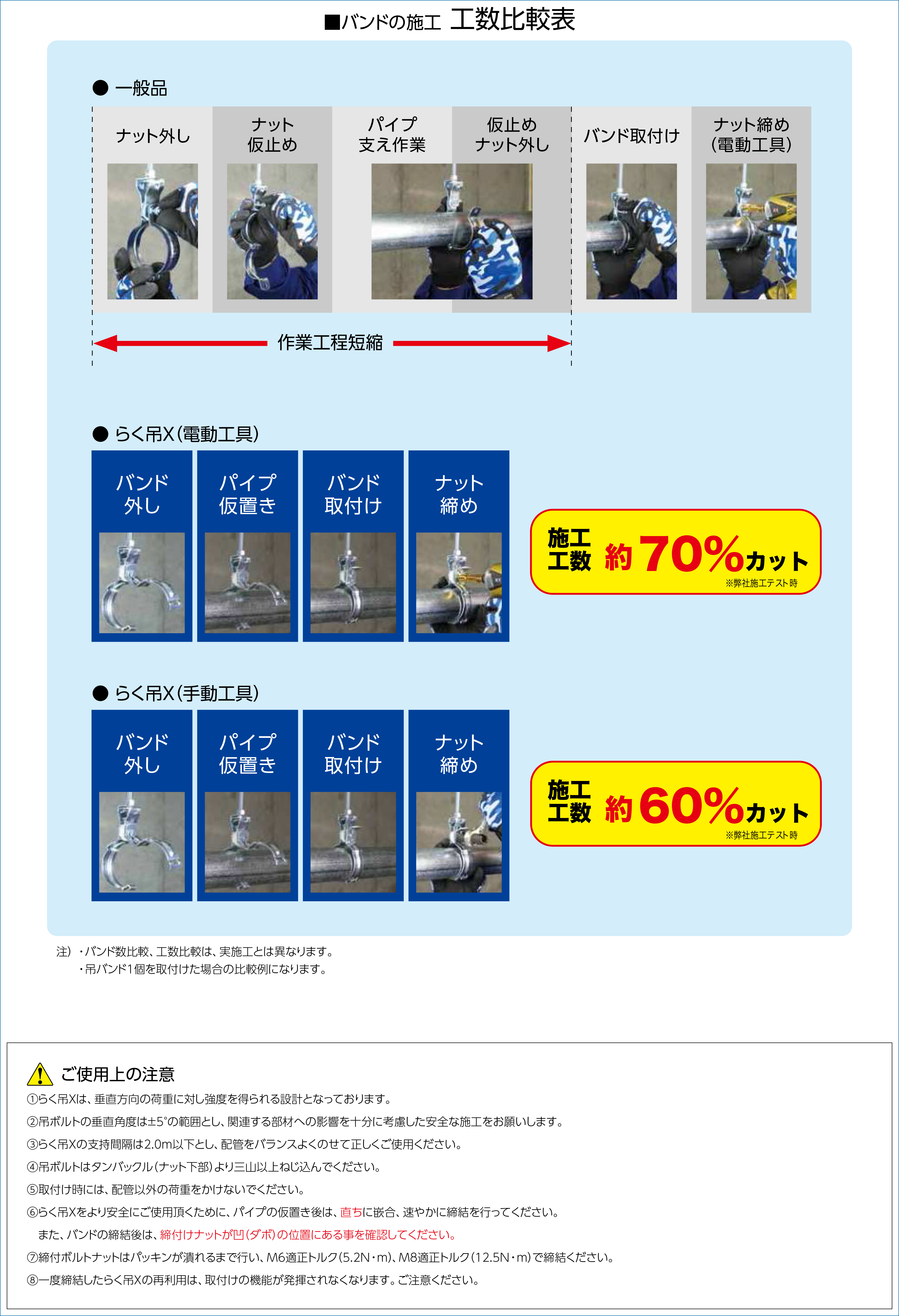

作業比較

時間別施工数33%UP
費用別施工数33%ダウン

【使用上の注意】

1.ナットは必ず、バンドにパイプをのせてから外して下さい。
 (ナットを外してからパイプをのせないで下さい)
2.バンドの支持間隔は、2.0m以下とし、パイプをバランスよくのせて下さい。
3.らく吊エースタン付は、配管仮置タイプの吊バンドですが、配管効率を目的とした商品です。
 配管の仮置をしたままにせず必ずナットはめ込み作業までして下さい。

使用上の注意
注)施工時にバンドには、パイプ以外の荷重を一切かけないで下さい。
※製品仕様は改良のため予告なく変更することがあります。

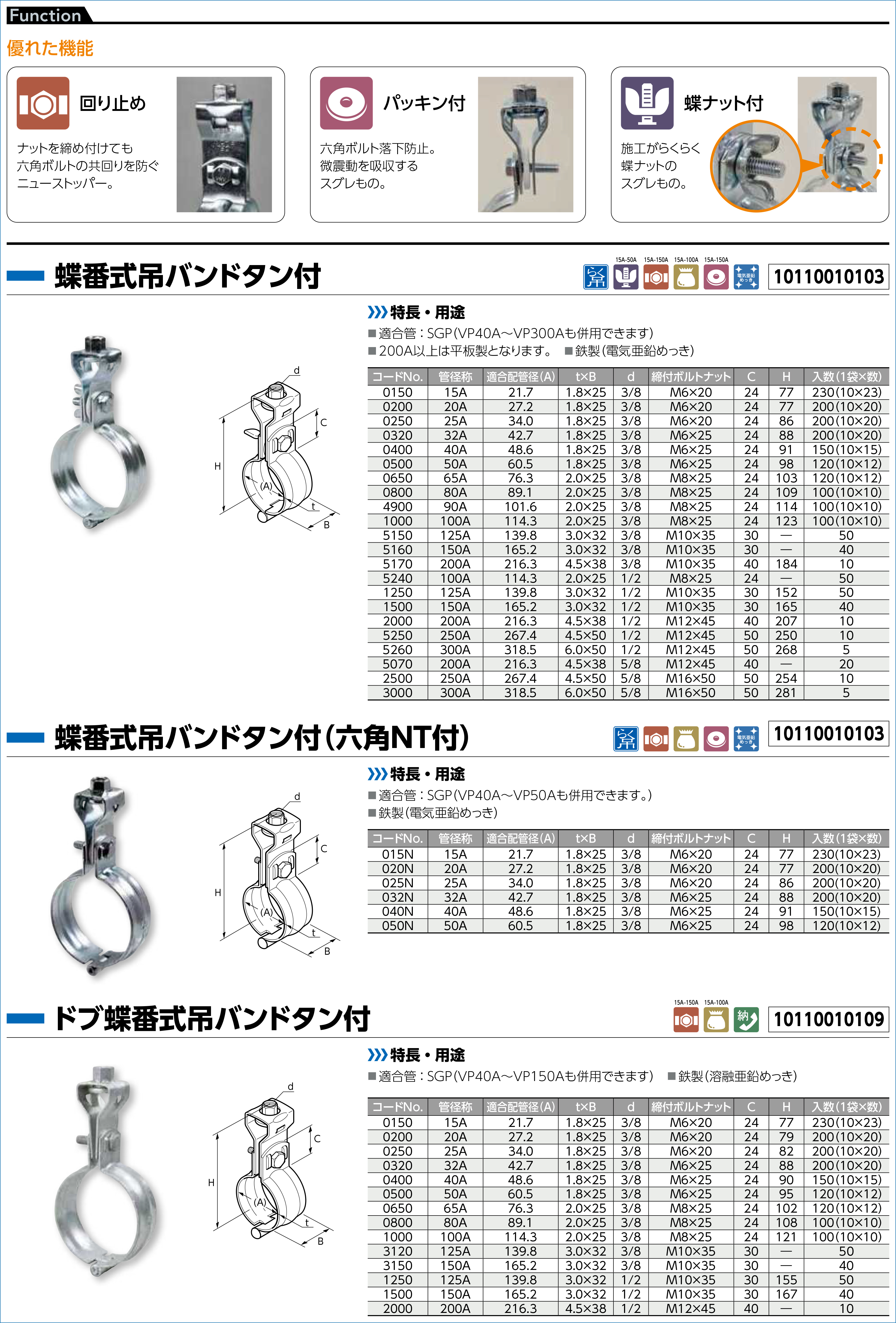

function

優れた機能

廻り止め
ナットを締め付けても 六角ボルトの伴廻りを防ぐ ニューストッパー。
パッキン付き パッキン付き
六角ボルト落下防止。 微震動を吸収する スグレもの。
蝶ナット付き 蝶ナット付き
施工がらくらく
蝶ナットの スグレもの。



作業比較

時間別施工表25%UP

費用別施工数25%ダウン

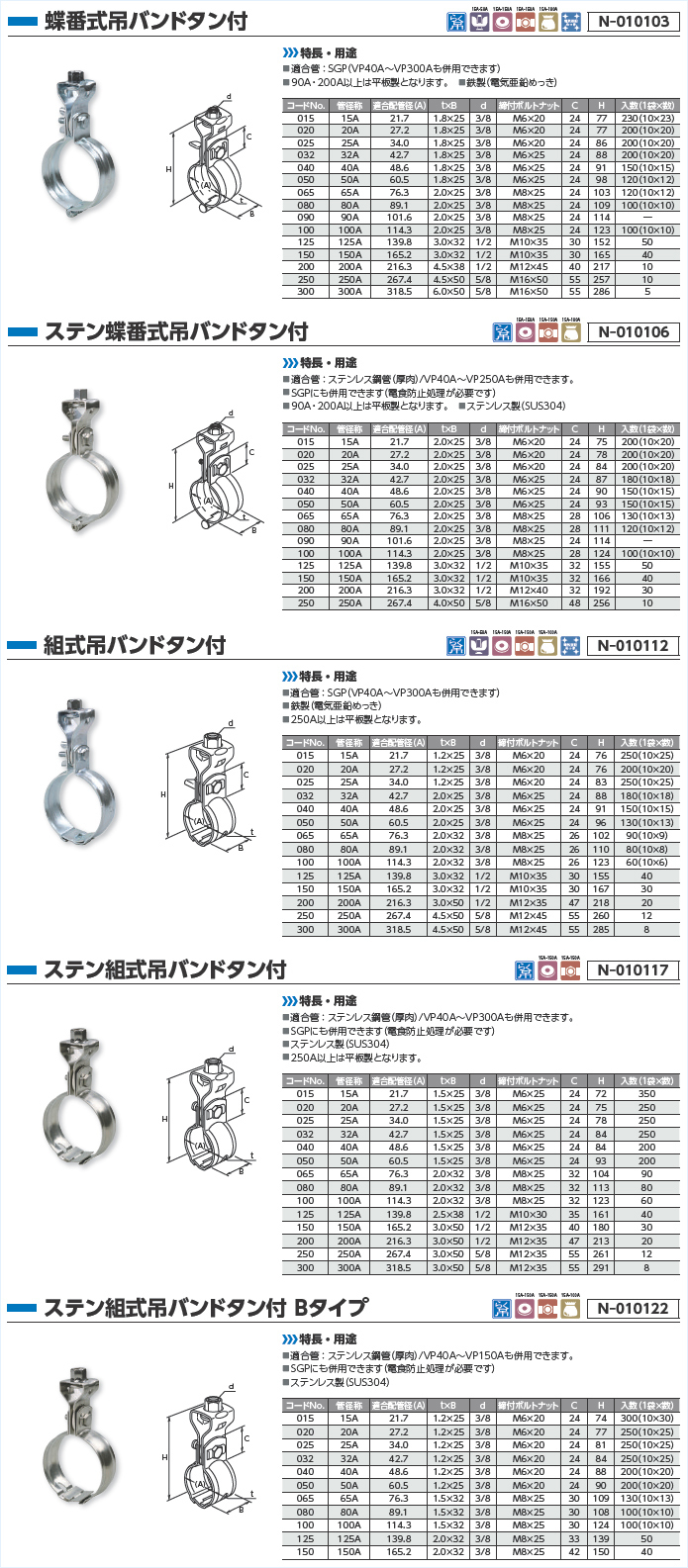

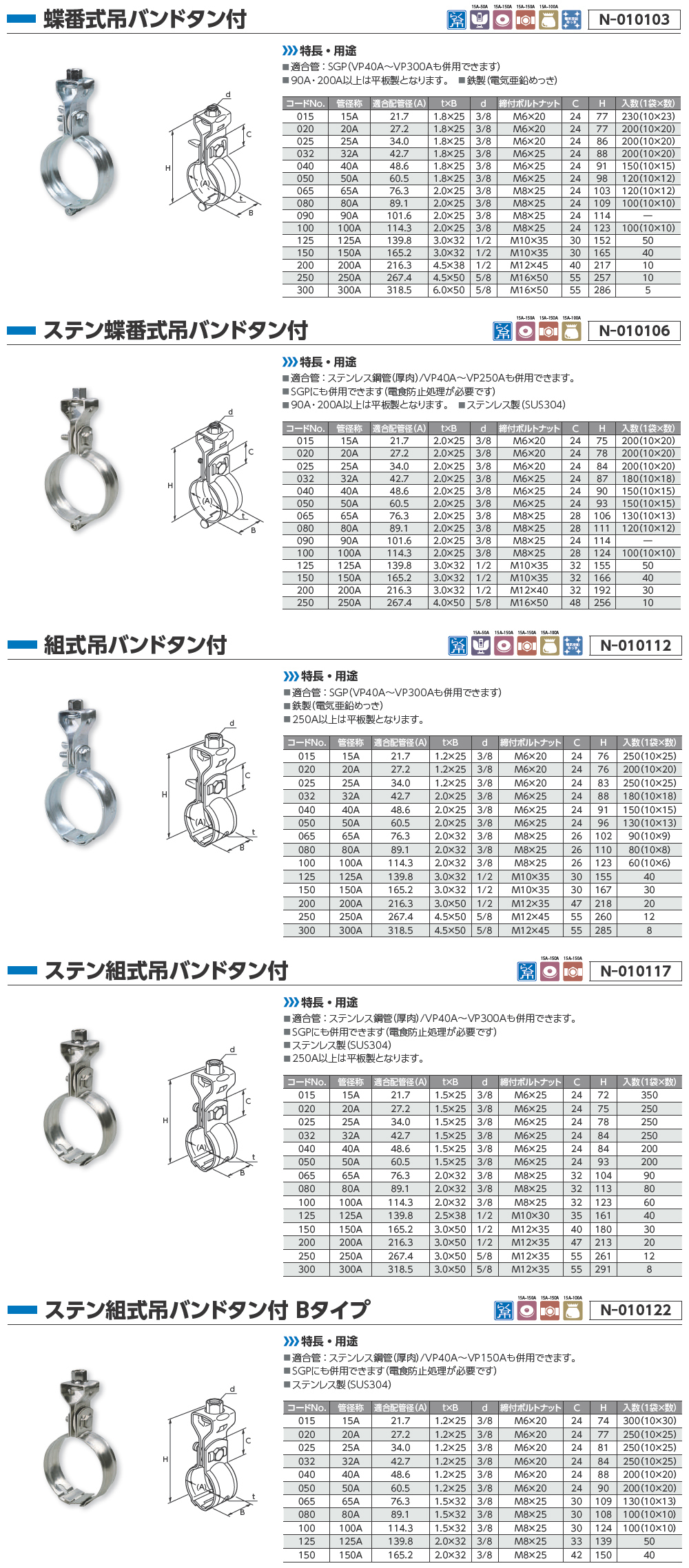

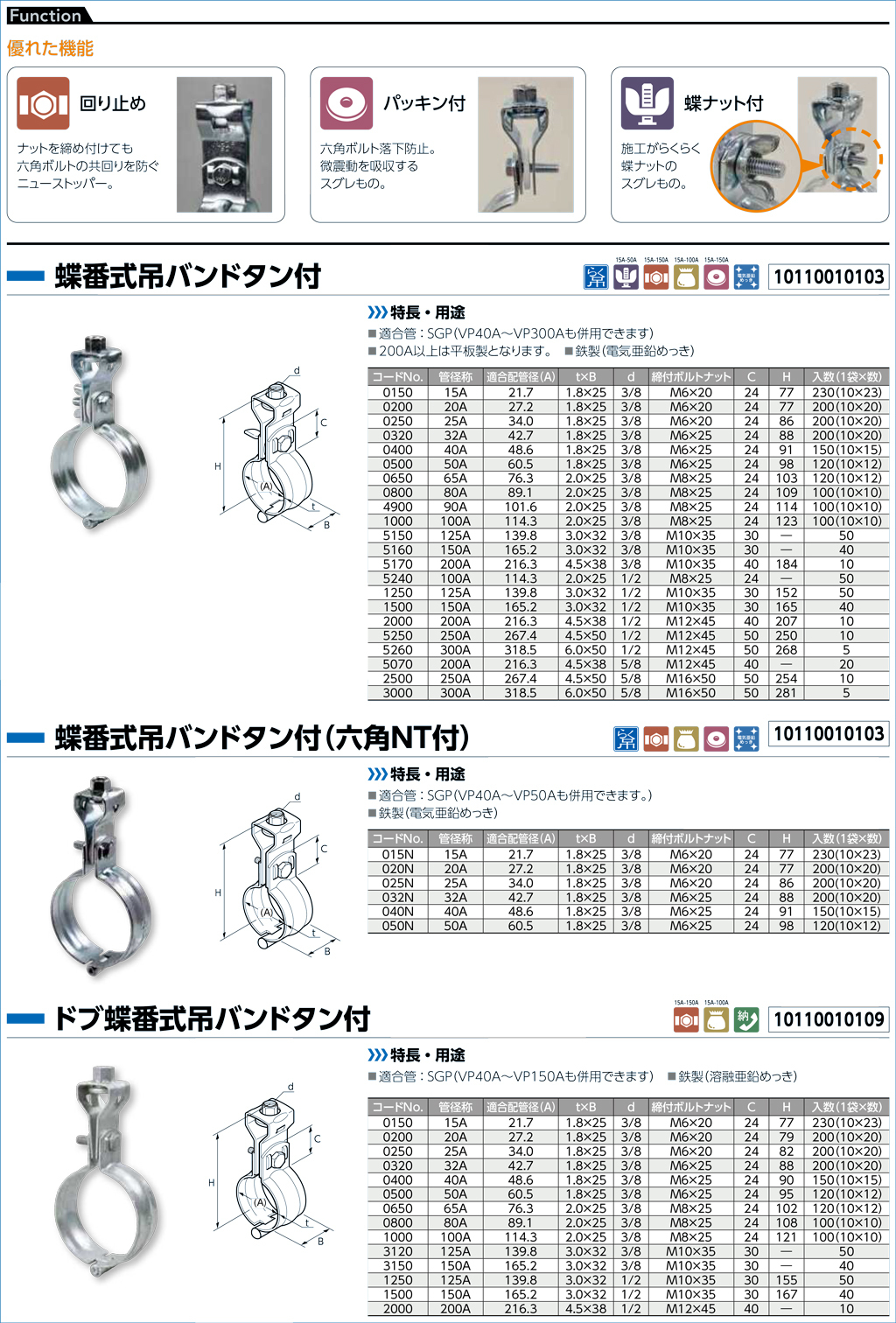

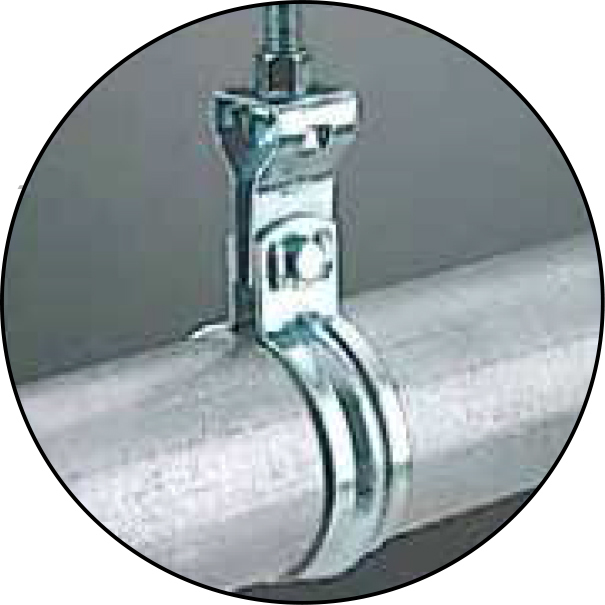

蝶番式吊バンドタン付 N-010103

蝶番式吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 90A・200A以上は平鉄製となります。
■ 鉄製(電気亜鉛めっき)

蝶番式吊バンドタン付

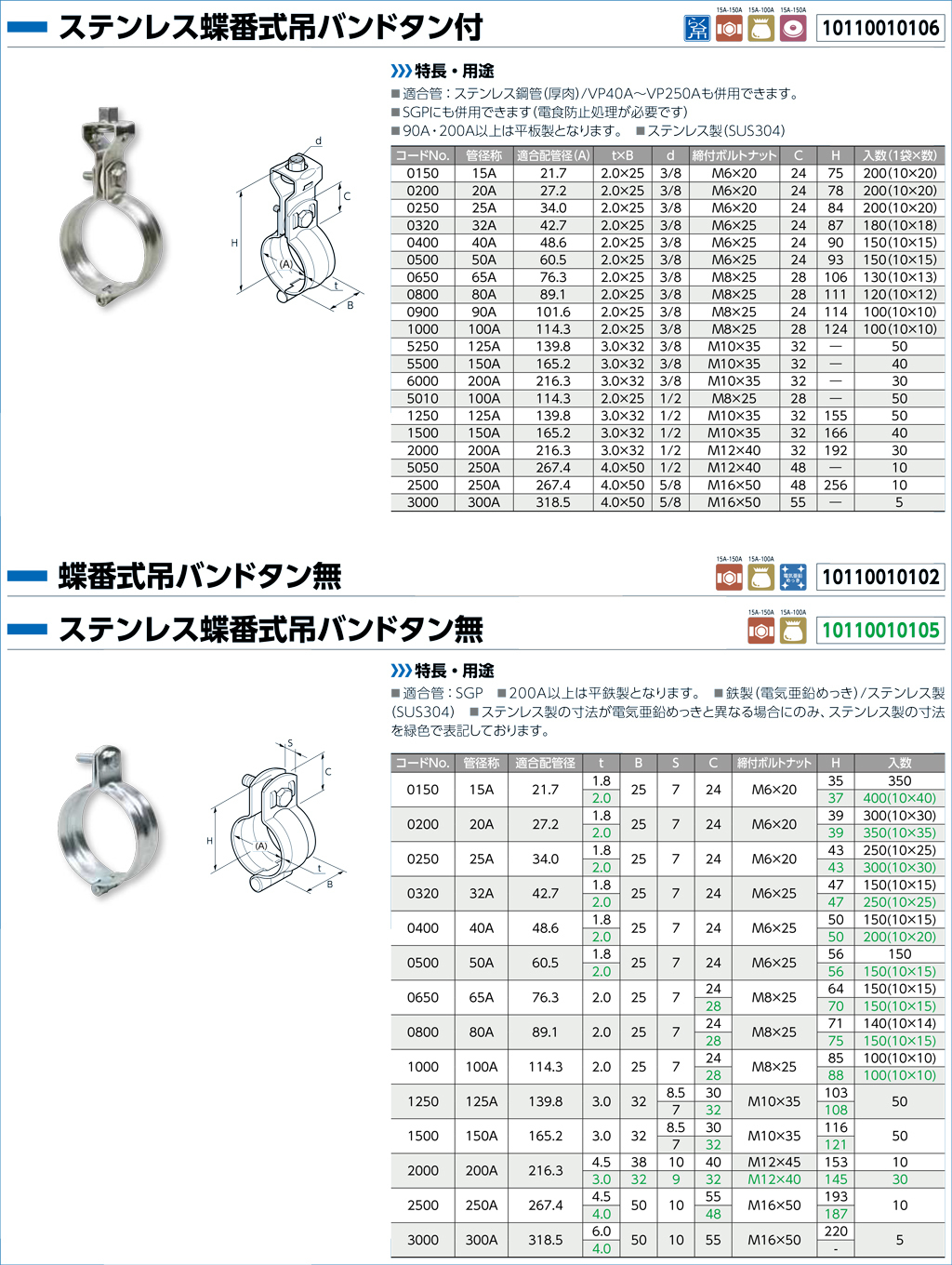

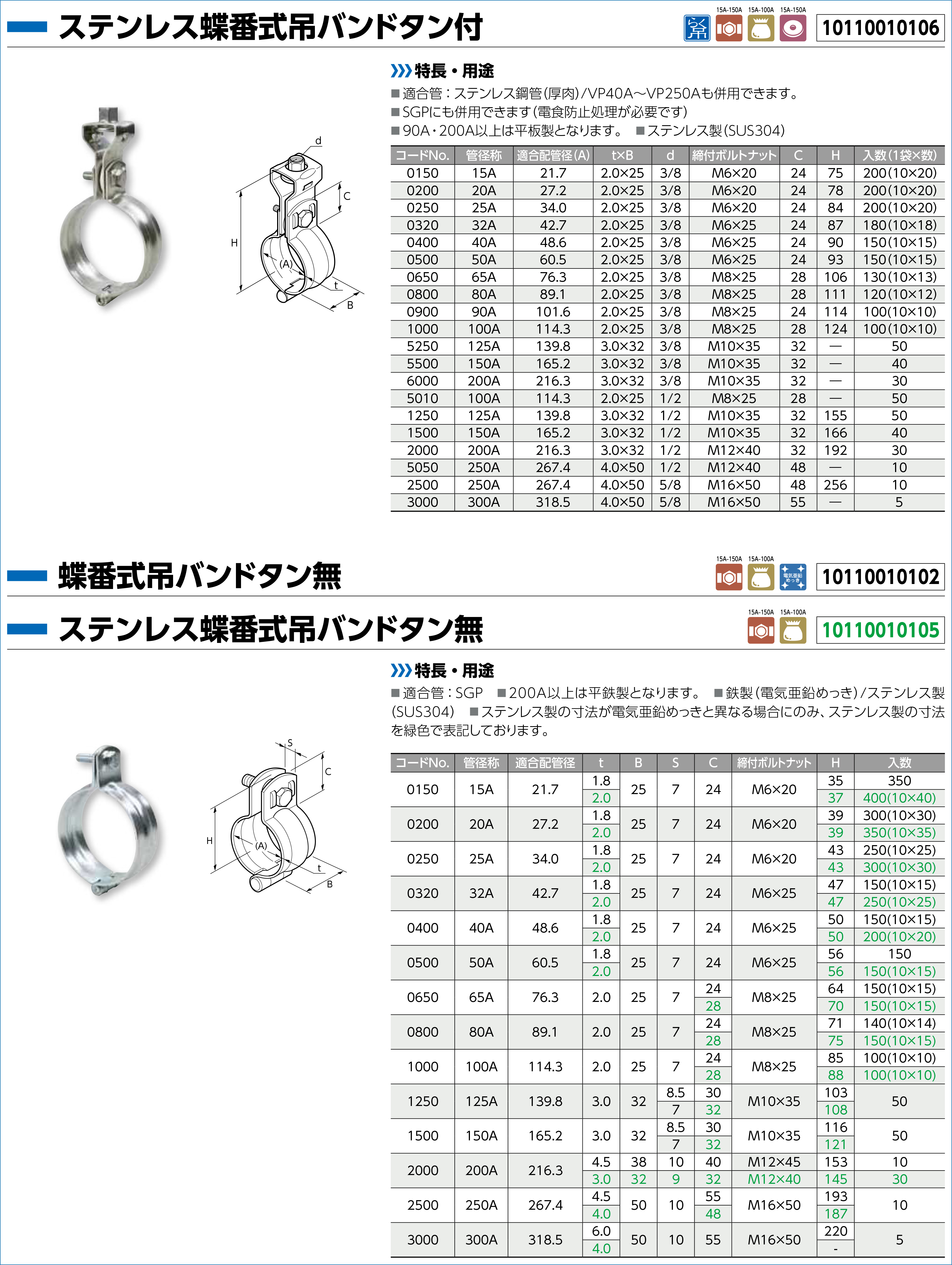

ステン蝶番式吊バンドタン付 N-010106

ステン蝶番式吊バンドタン付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP250Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ 90A・200A以上は平鉄製となります。
■ ステンレス製(SUS304)
ステン蝶番式吊バンドタン付

ステン蝶番式吊バンドタン付

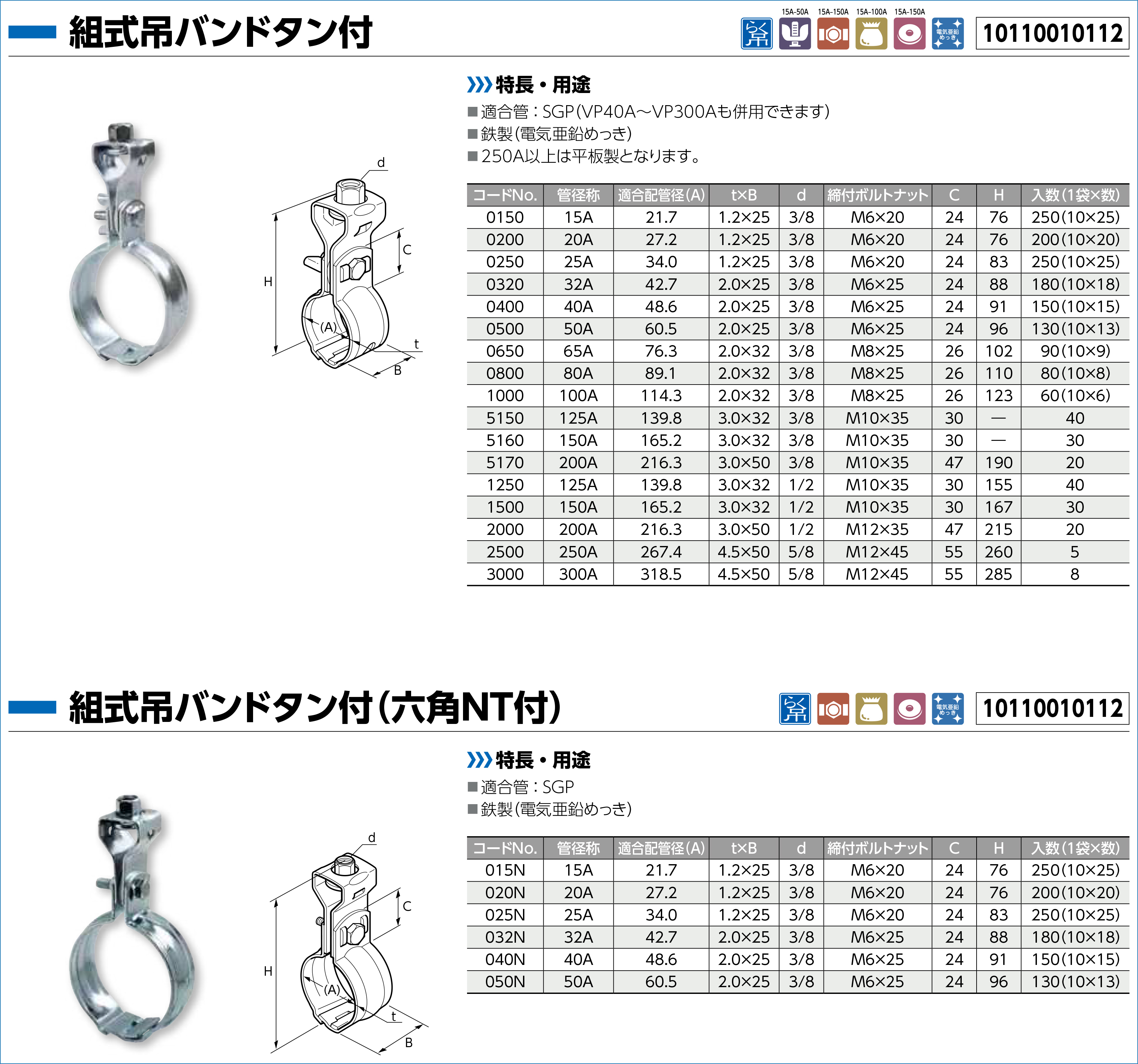

組式吊バンドタン付 N-010112

組式吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 鉄製(電気亜鉛めっき)
■ 250A以上は平板製となります。
組式吊バンドタン付

組式吊バンドタン付

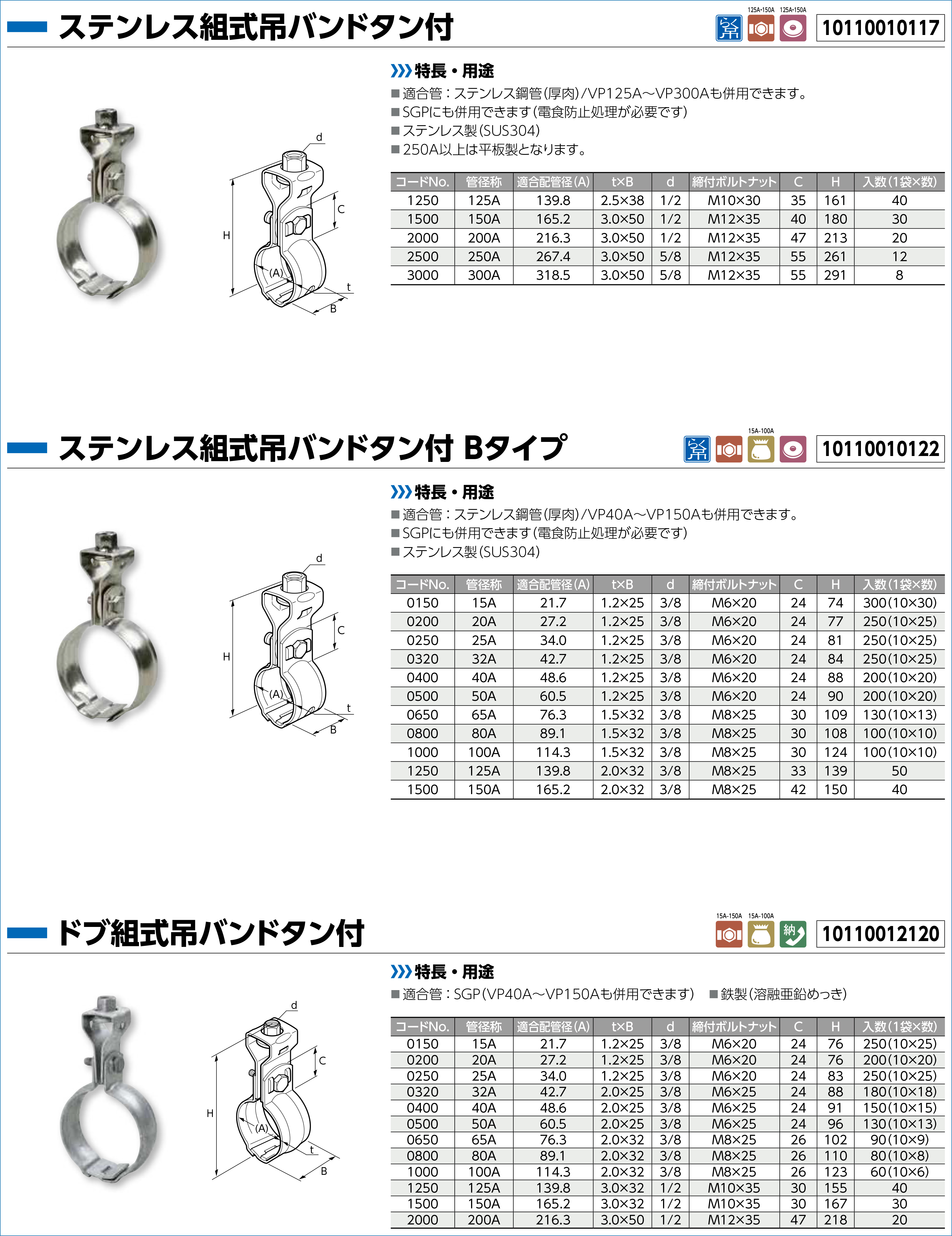

ステン組式吊バンドタン付 N-010117

ステン組式吊バンドタン付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP300Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)
■ 250A以上は平板製となります。
ステン組式吊バンドタン付

ステン組式吊バンドタン付






ステン組式吊バンドタン付 Bタイプ N-010122

ステン組式吊バンドタン付 Bタイプ

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP150Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

ステン組式吊バンドタン付 Bタイプ

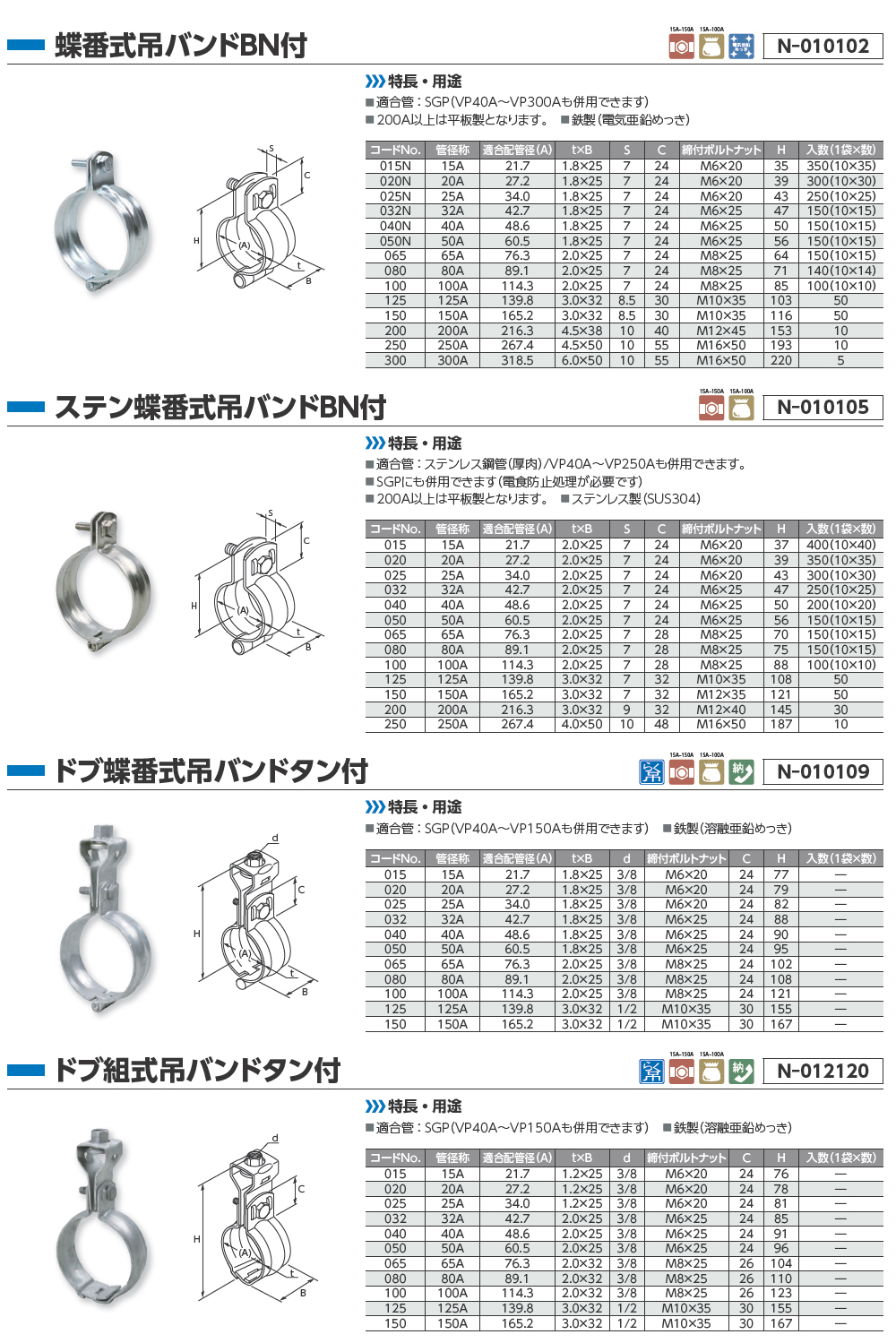

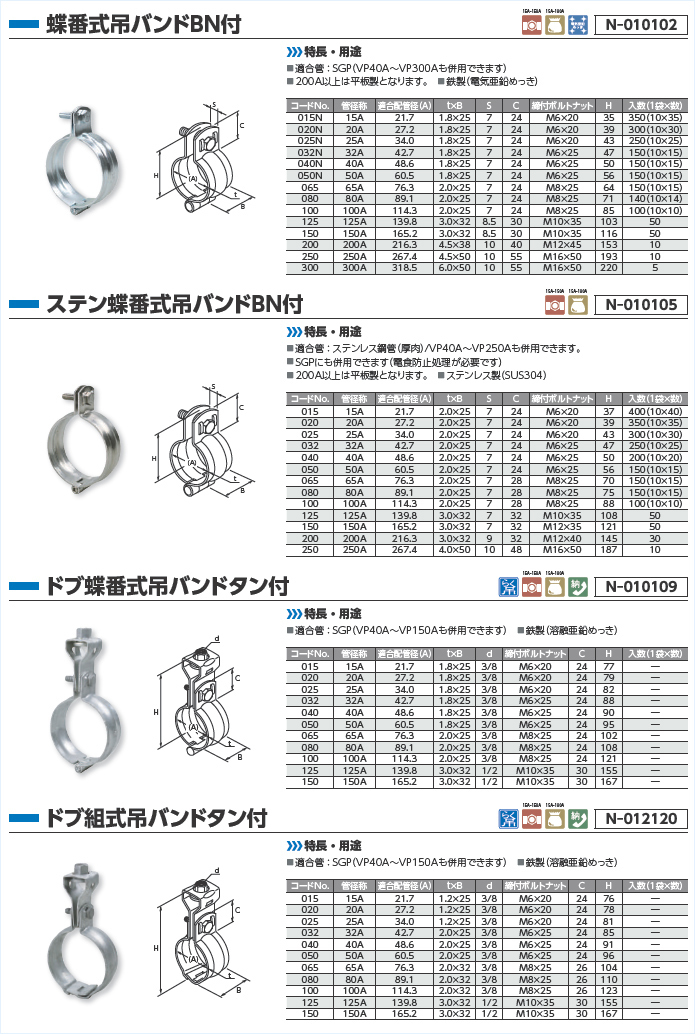

蝶番式吊バンドBN付 N-010102

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 200A以上は平鉄製となります。
■ 鉄製(電気亜鉛めっき)

N010102





ステン蝶番式吊バンドBN付 N-010105

N010105

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP250Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ 200A以上は平鉄製となります。
■ ステンレス製(SUS304)





ドブ蝶番式吊バンドタン付 N-010109

N010109

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(溶融亜鉛めっき)





ドブ組式吊バンドタン付 N-012120

N012120

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(溶融亜鉛めっき)

N012120





PC吊バンドタン付 N-010179

PC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 鉄製(電気亜鉛めっき)
PC吊バンドタン付_icon

PC吊バンドタン付





ステンPC吊バンドタン付 N-010182

ステンPC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ ステンレス製(SUS304)
ステンPC吊バンドタン付

ステンPC吊バンドタン付





PC吊バンドBN付 N-010178

PC吊バンドBN付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 鉄製(電気亜鉛めっき)
PC吊バンドBN付アイコン

PC吊バンドBN付

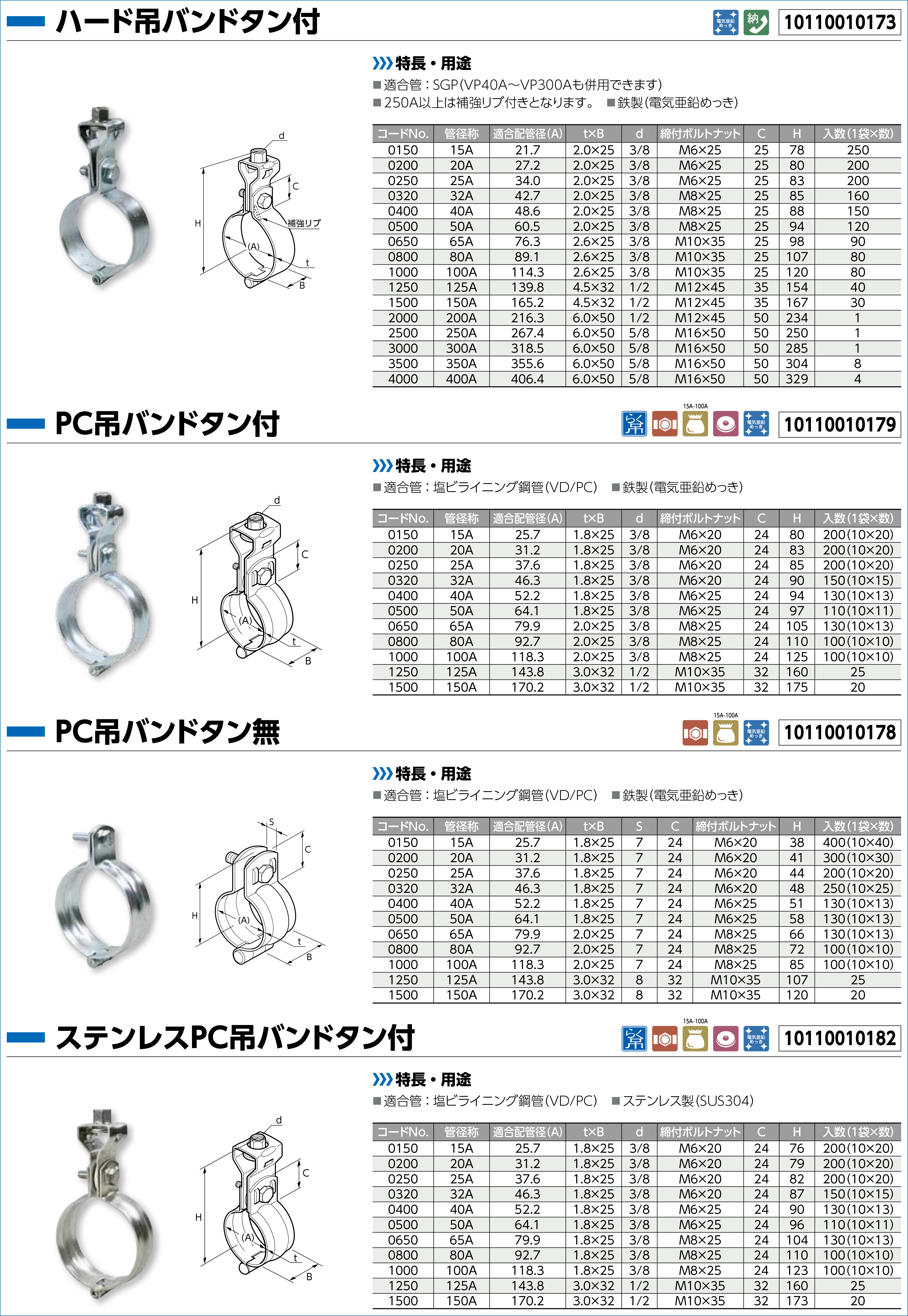

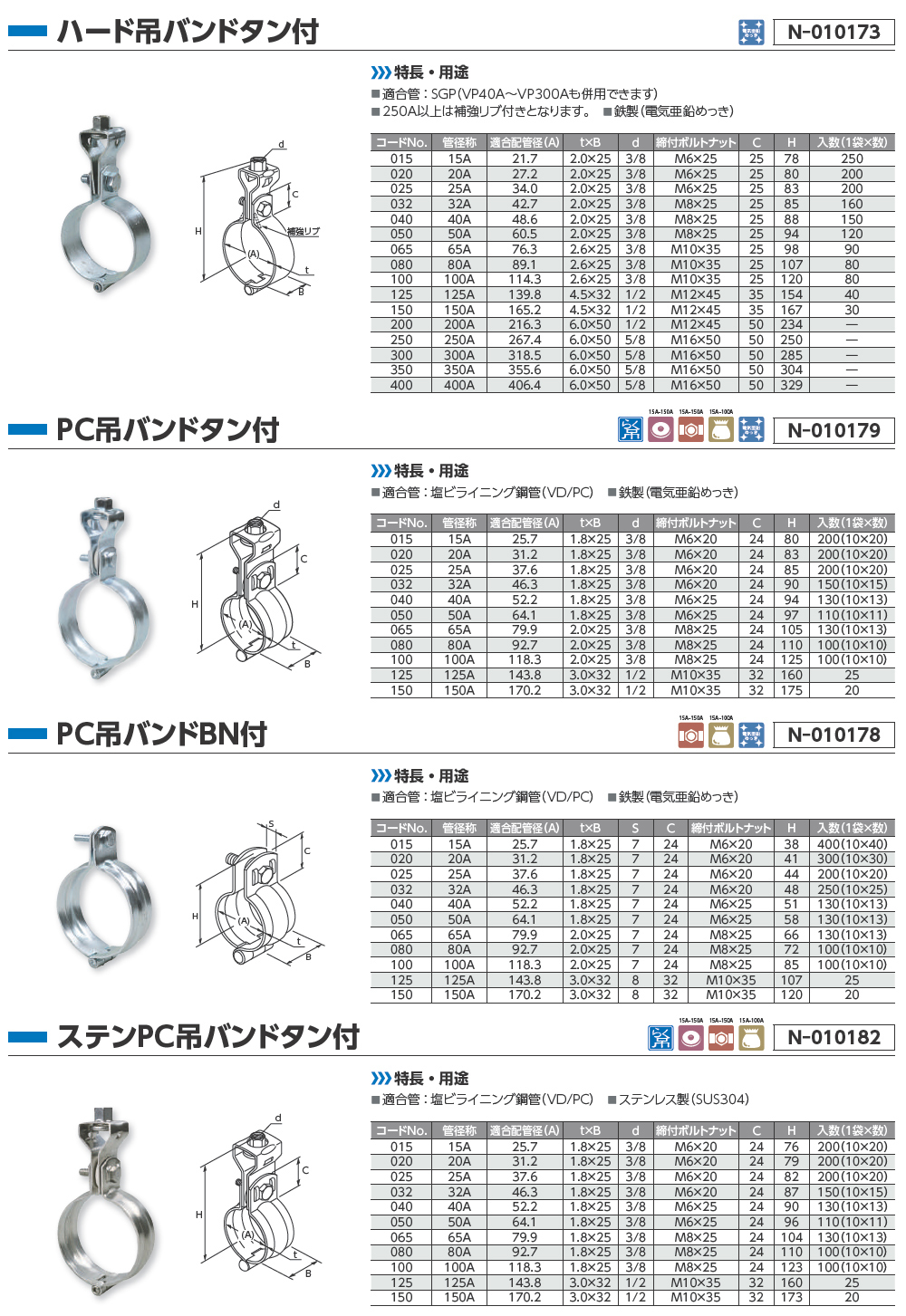

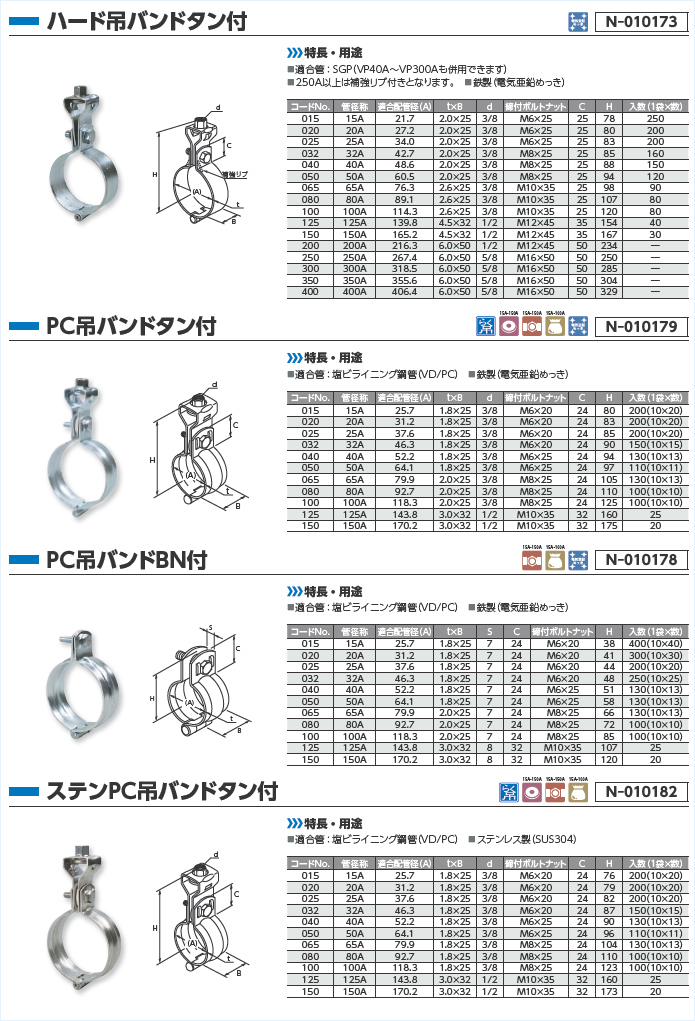

ハード吊バンドタン付 N-010173

ハード吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP400Aも併用できます)
■ 250A以上は補強リブ付きとなります。
■ 鉄製(電気亜鉛めっき)
ハード吊バンドタン付アイコン

ハード吊バンドタン付





提灯吊バンドBN付 N-010157

N010157

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP200Aも併用できます)
■ 鉄製(電気亜鉛めっき) ■ 塩ビライニング鋼管(VD/PC)用も用意できます。
提灯吊バンドBN付アイコン

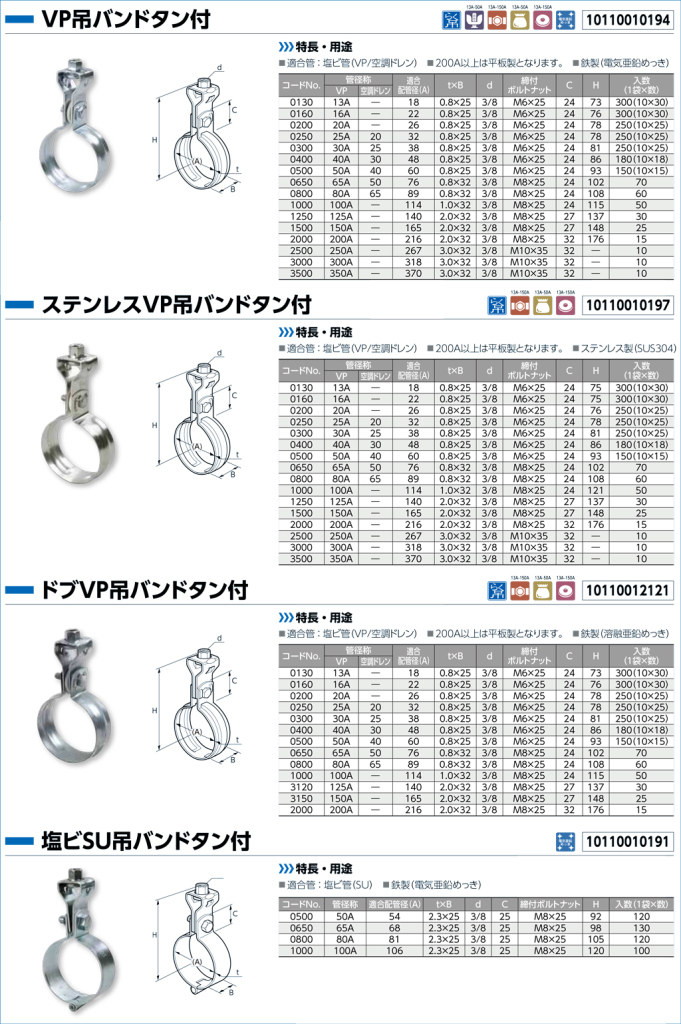

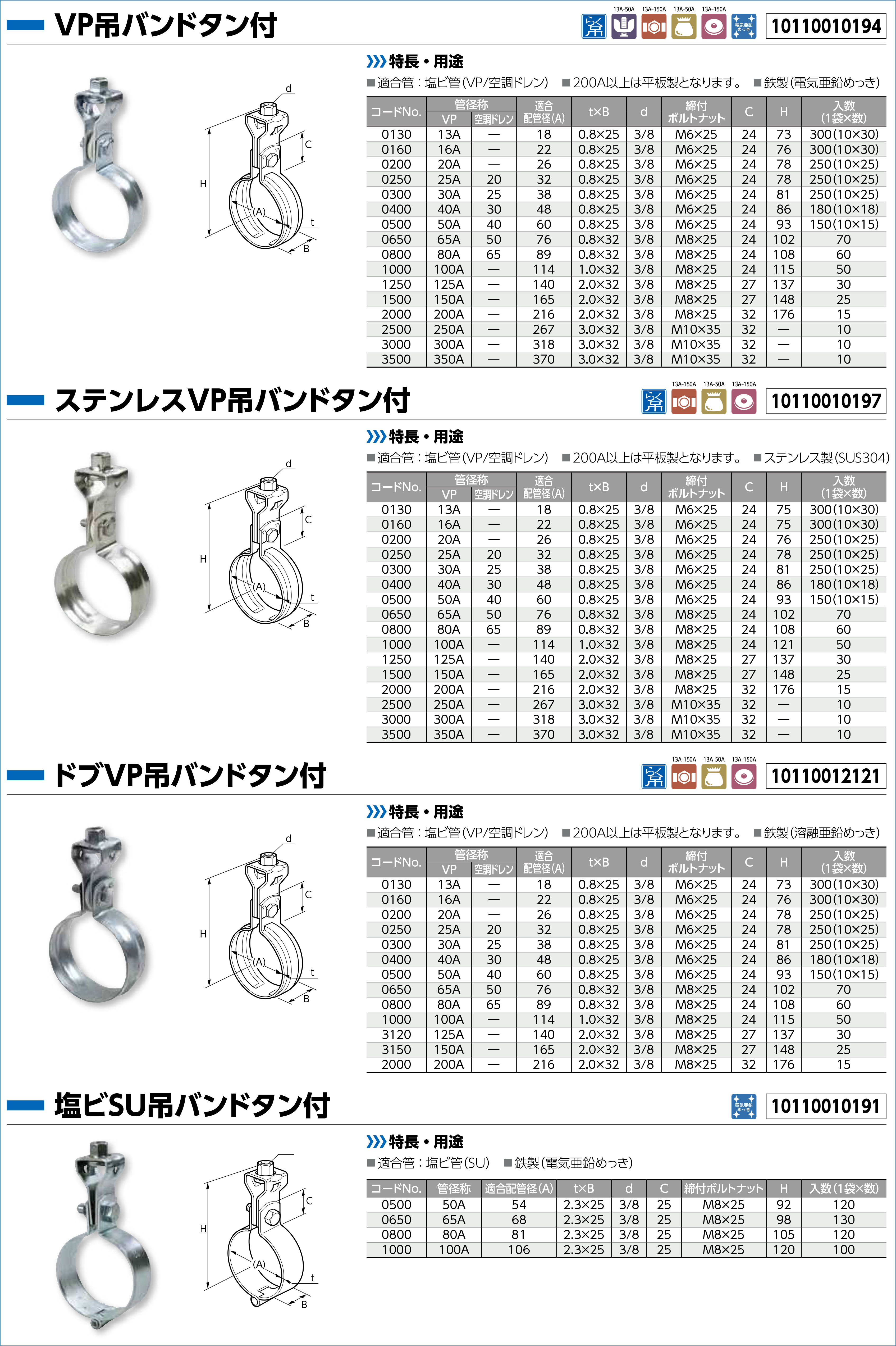

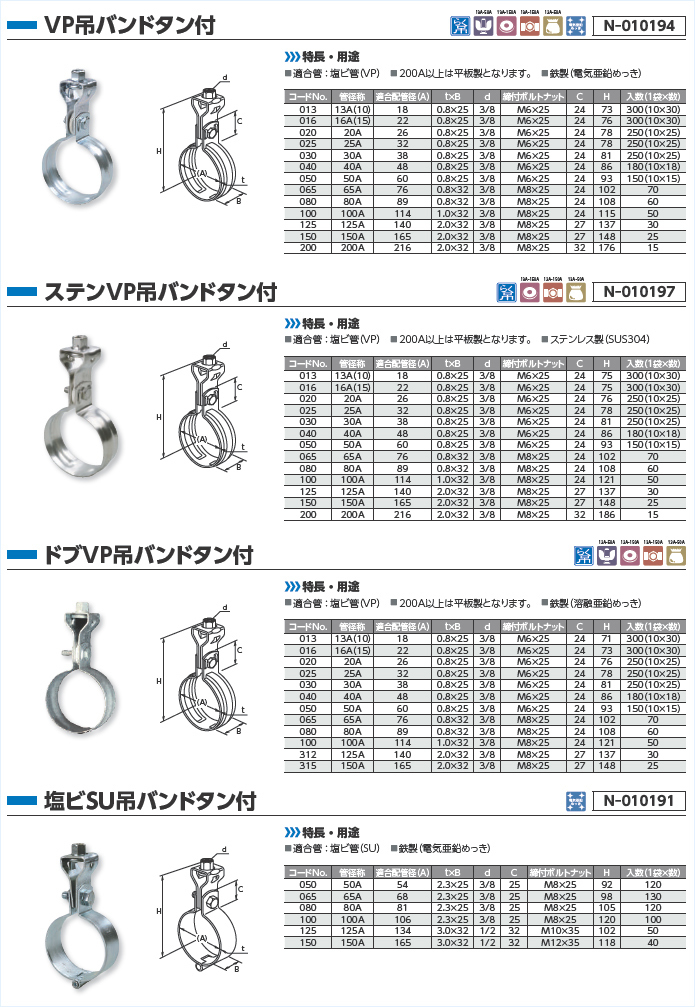

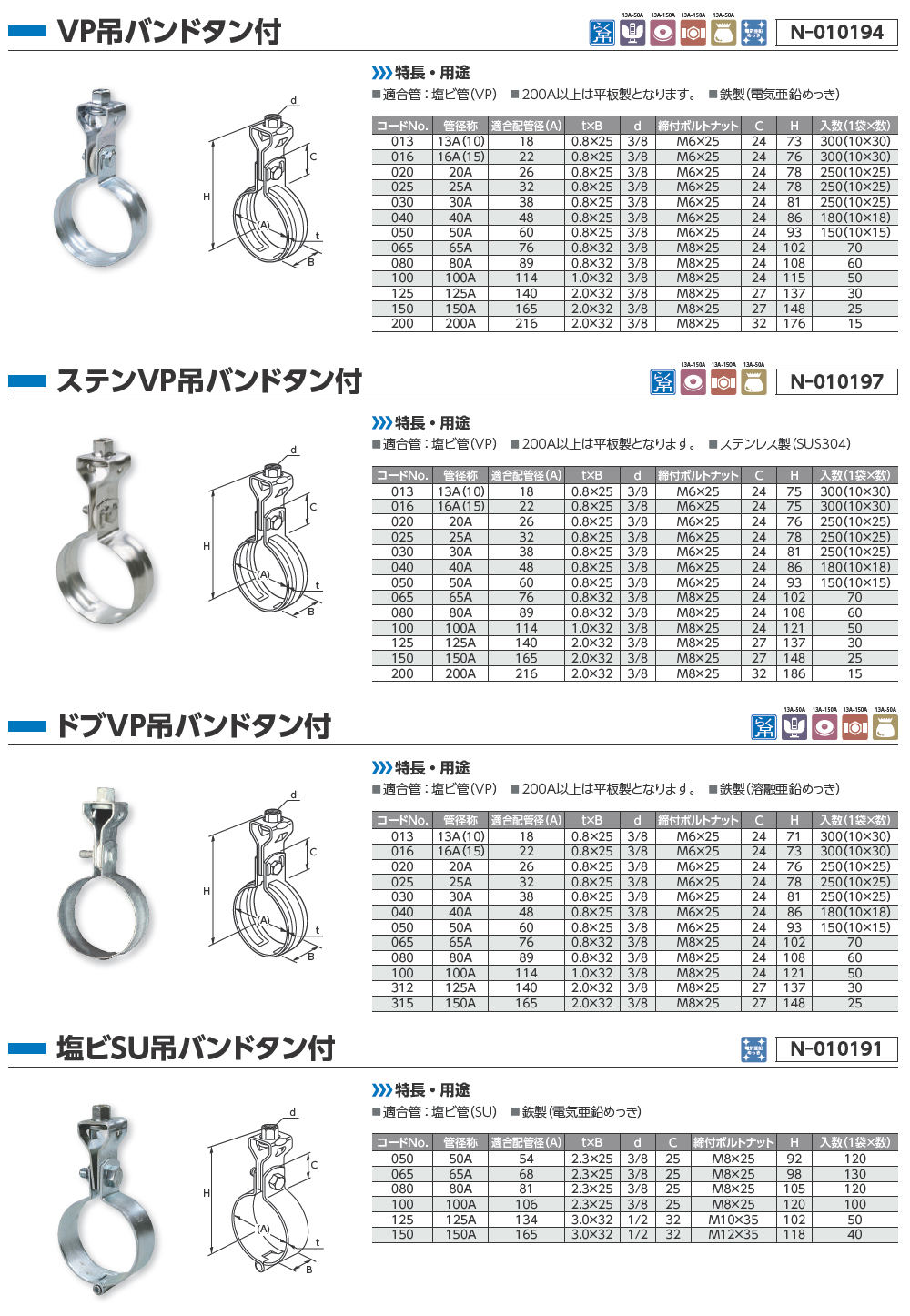

VP吊バンドタン付 N-010194

[ 特長・用途 ]

■ 適合管:塩ビ管(VP)
■ 200A以上は平鉄製となります。
■ 鉄製(電気亜鉛めっき)





ステンVP吊バンドタン付 N-010197

N010197

[ 特長・用途 ]

■ 適合管:塩ビ管(VP)
■ 200A以上は平鉄製となります。
■ ステンレス製(SUS304)





塩ビSU吊バンドタン付 N-010191

N010191

[ 特長・用途 ]

■ 適合管:塩ビ管(SU)
■ 鉄製(電気亜鉛めっき)
塩ビSU吊バンドタン付アイコン

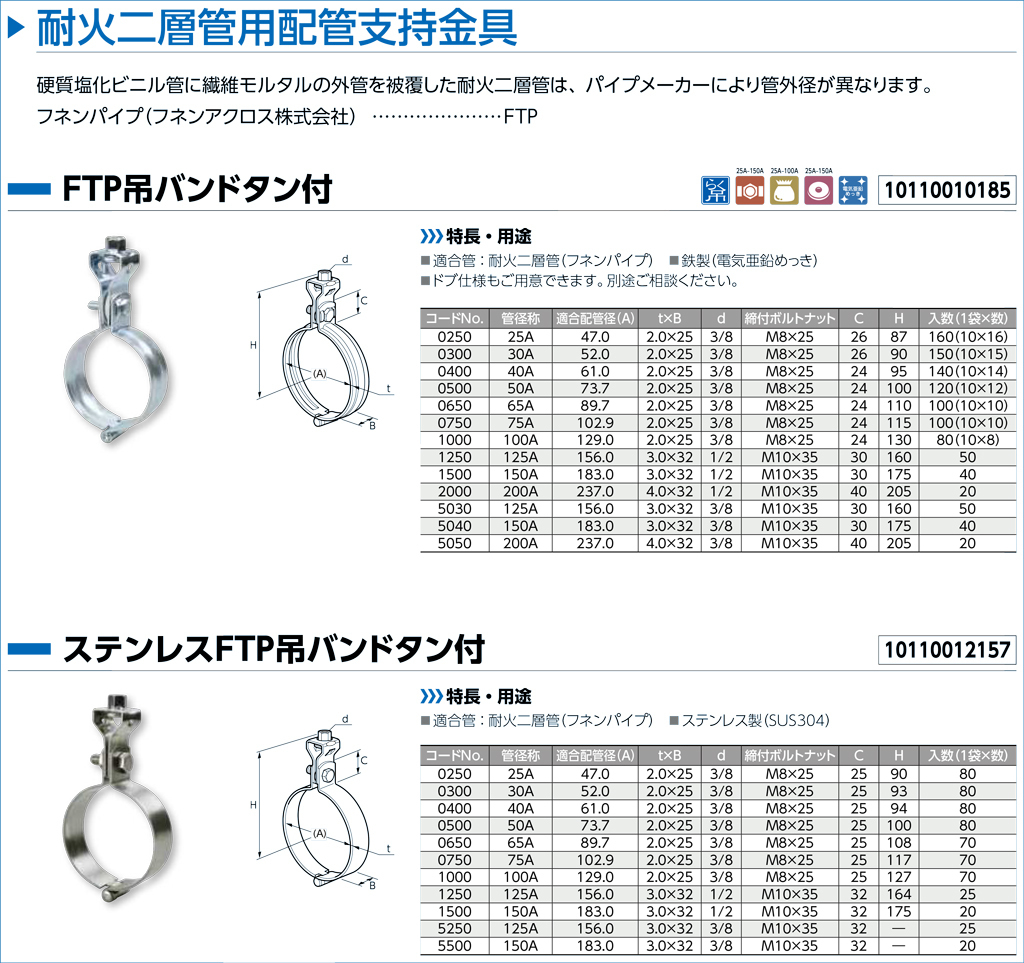

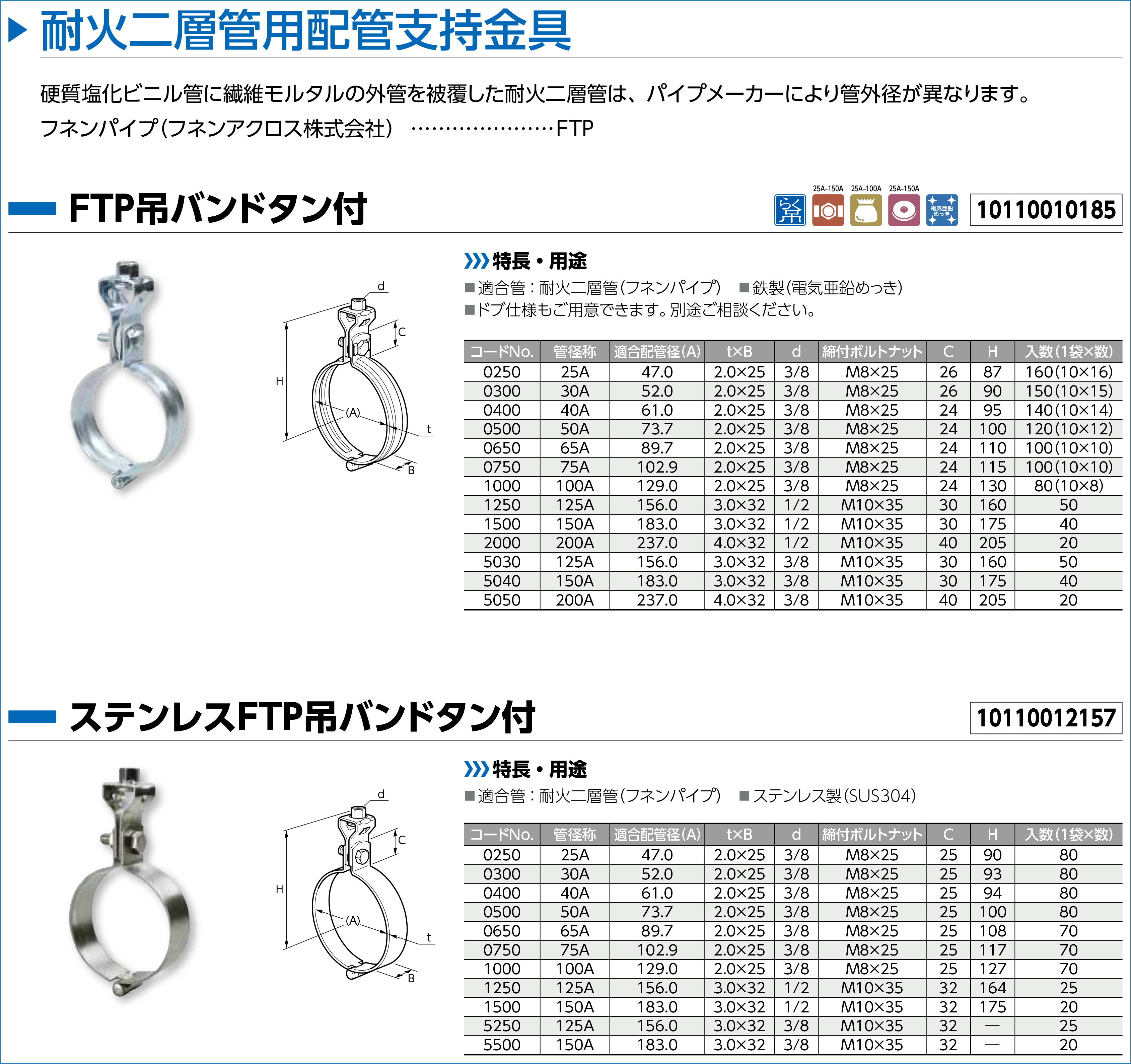

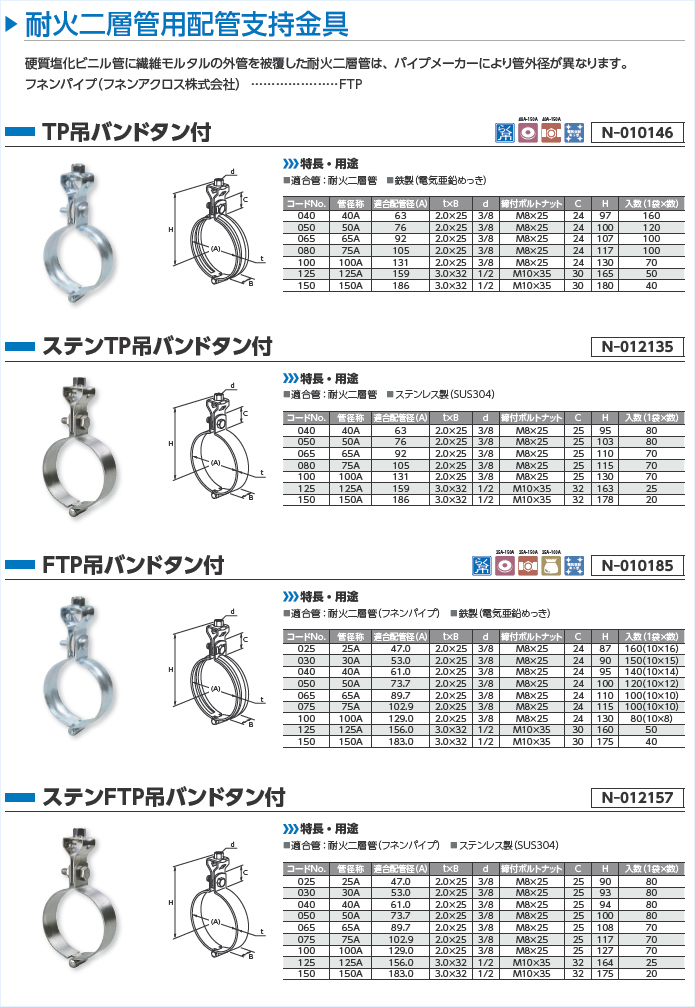

耐火二層管用配管支持金具

硬質塩化ビニル管に繊維モルタルの外管を被覆した耐火二層管は、パイプメーカーにより管外径が異なります。
浅野耐火パイプ(株式会社エーアンドエーマテリアル)… …TP
フネンパイプ(フネンアクロス株式会社)… …………………FTP
※社名50音順



TP吊バンドタン付 N-010146

[ 特長・用途 ]

■ 適合管:耐火二層管(浅野耐火パイプ)
■ 鉄製(電気亜鉛めっき)





ステンTP吊バンドタン付 N-012135

[ 特長・用途 ]

■ 適合管:耐火二層管(浅野耐火パイプ)
■ ステンレス製(SUS304)





FTP吊バンドタン付 N-010185

[ 特長・用途 ]

■ 適合管:耐火二層管(フネンパイプ)
■ 鉄製(電気亜鉛めっき)





ステンFTP吊バンドタン付 N-012157

[ 特長・用途 ]

■ 適合管:耐火二層管(フネンパイプ)
■ ステンレス製(SUS304)

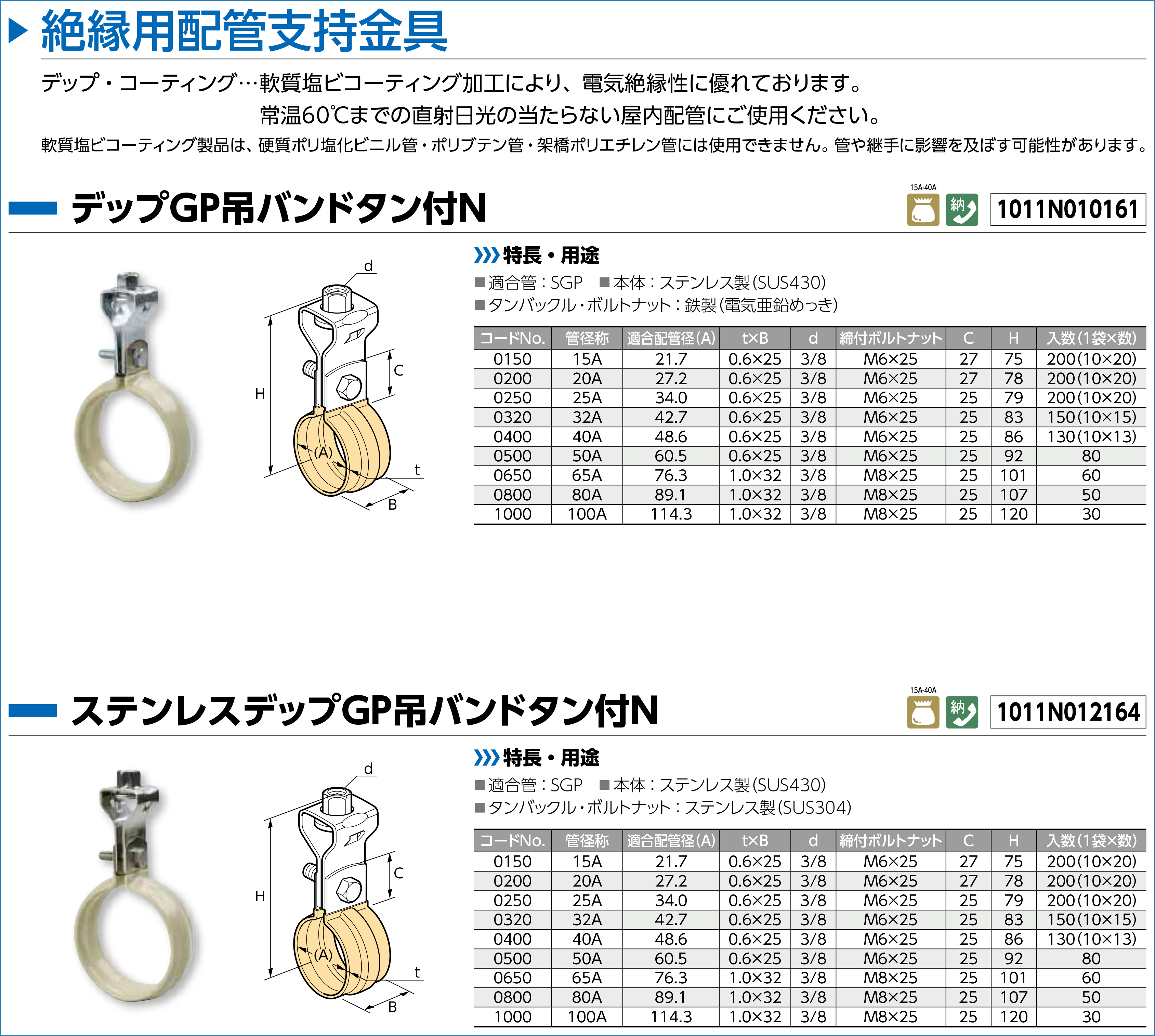

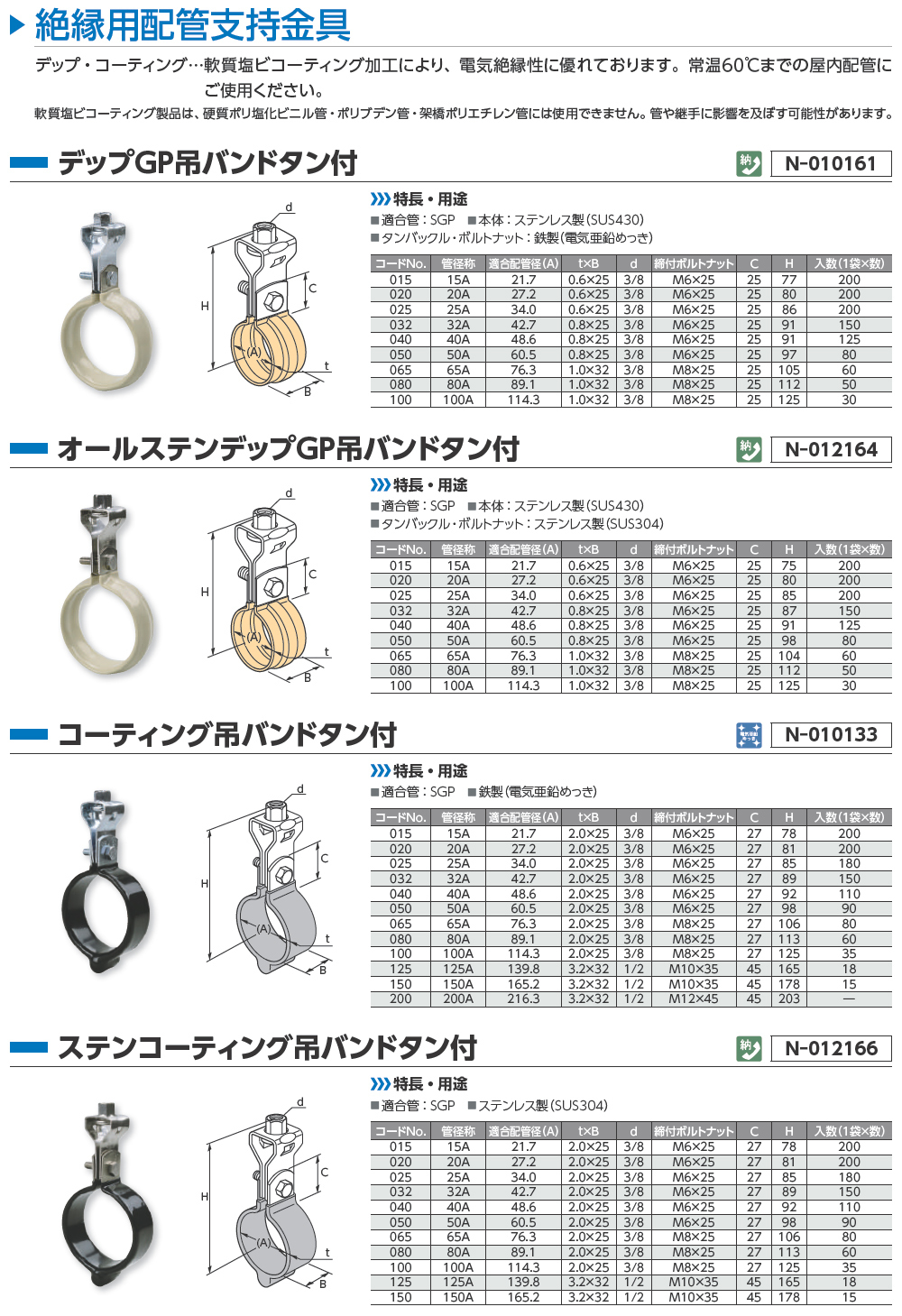

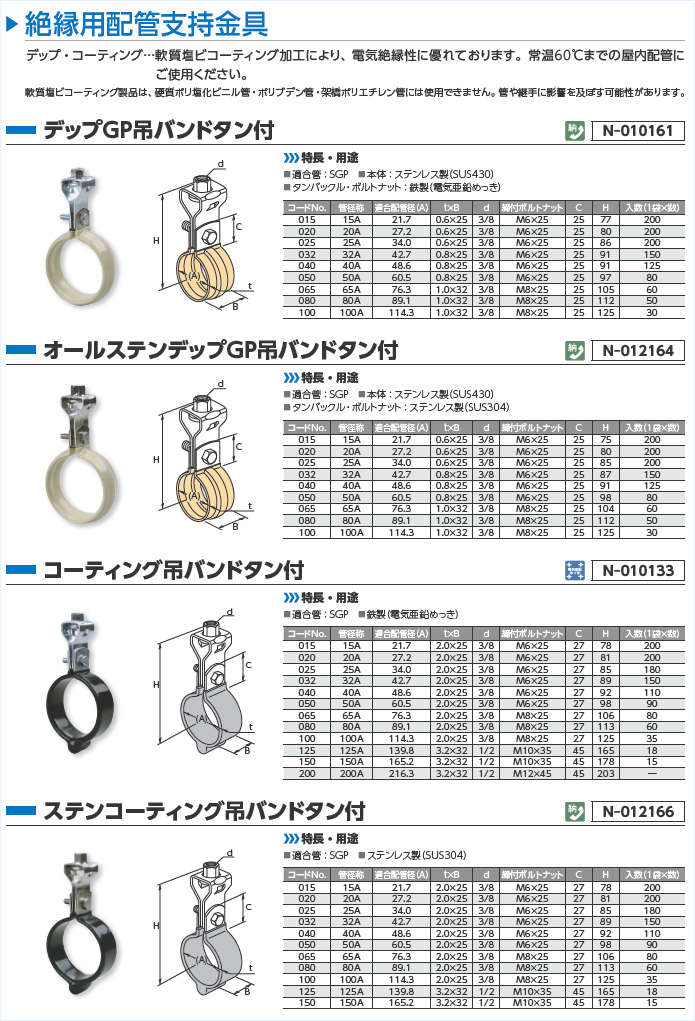

絶縁用配管支持金具

デップ・コーティング… 軟質塩ビコーティング加工により、電気絶縁性に優れております。 常温60℃までの屋内配管に ご使用ください。



デップGP吊バンドタン付 N-010161

デップGP吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)
納期をご確認ください

デップGP吊バンドタン付





オールステンデップGP吊バンドタン付 N-012164

オールステンデップGP吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:ステンレス製(SUS304)
納期をご確認ください

オールステンデップGP吊バンドタン付





コーティング吊バンドタン付 N-010133

コーティング吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





ステンコーティング吊バンドタン付 N-012166

ステンコーティング吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ ステンレス製(SUS304)
納期をご確認ください

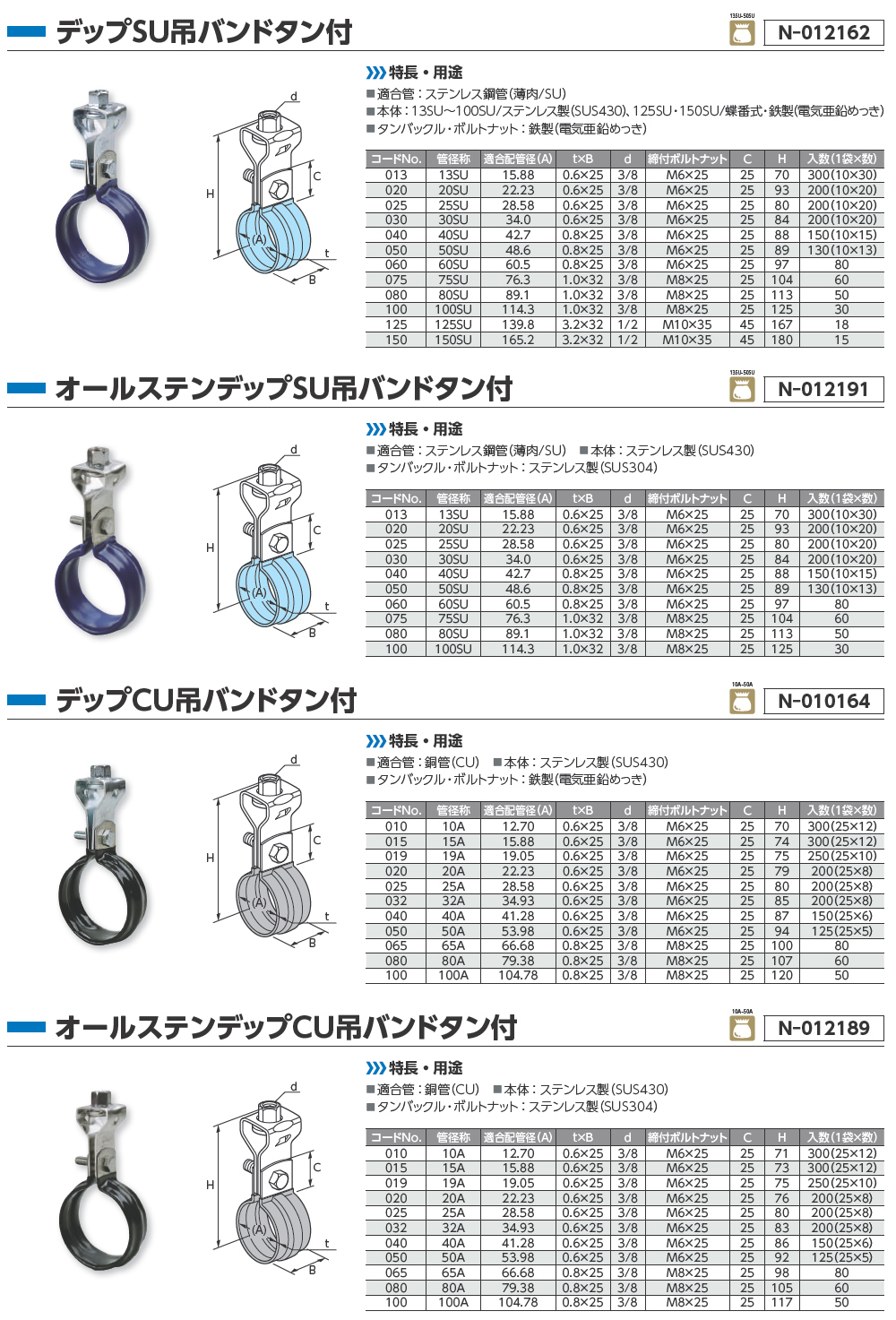

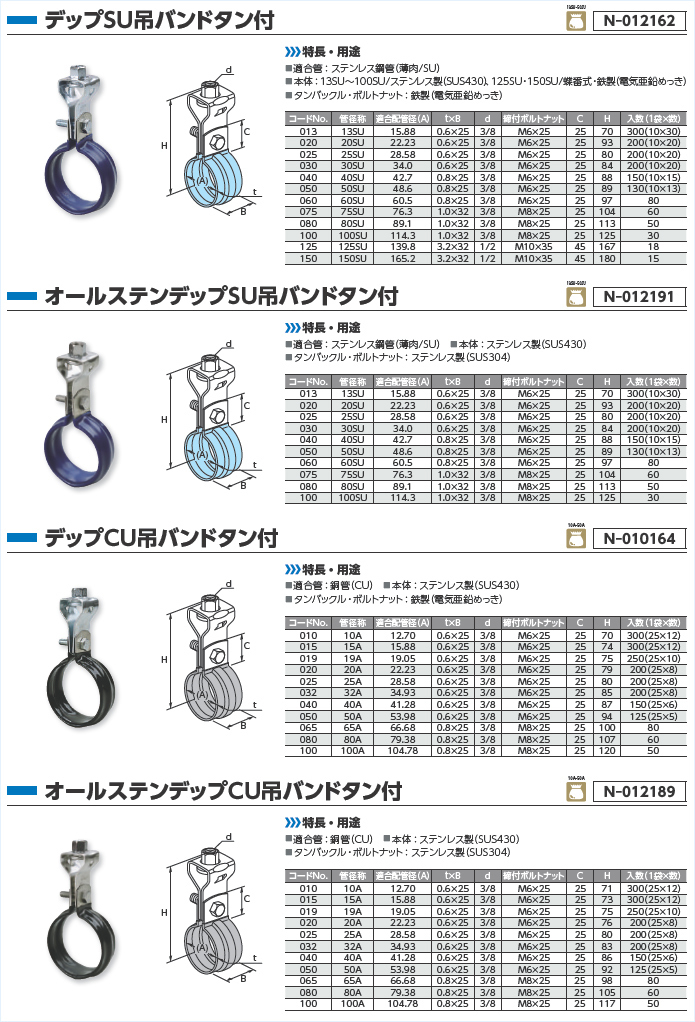

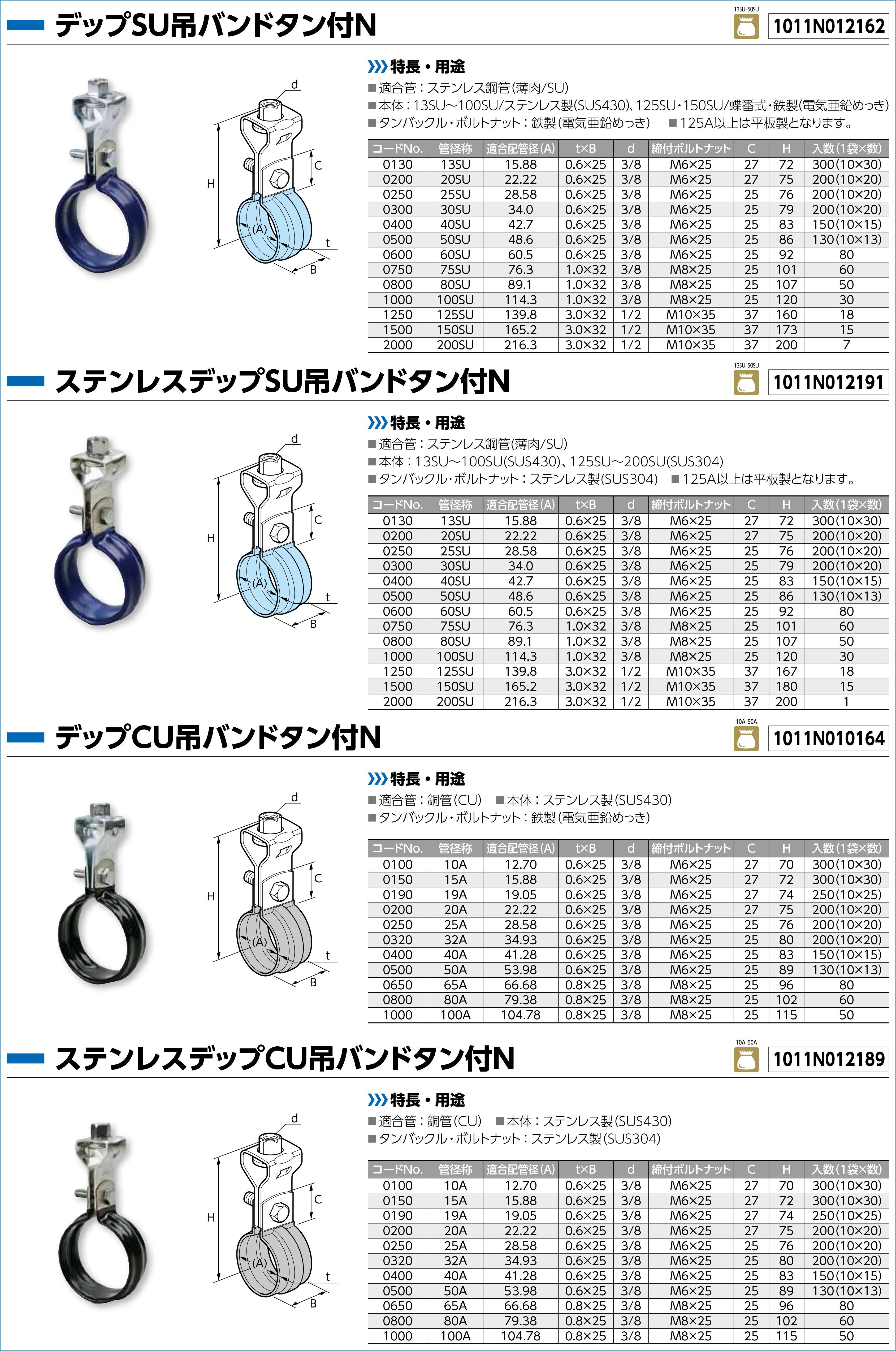

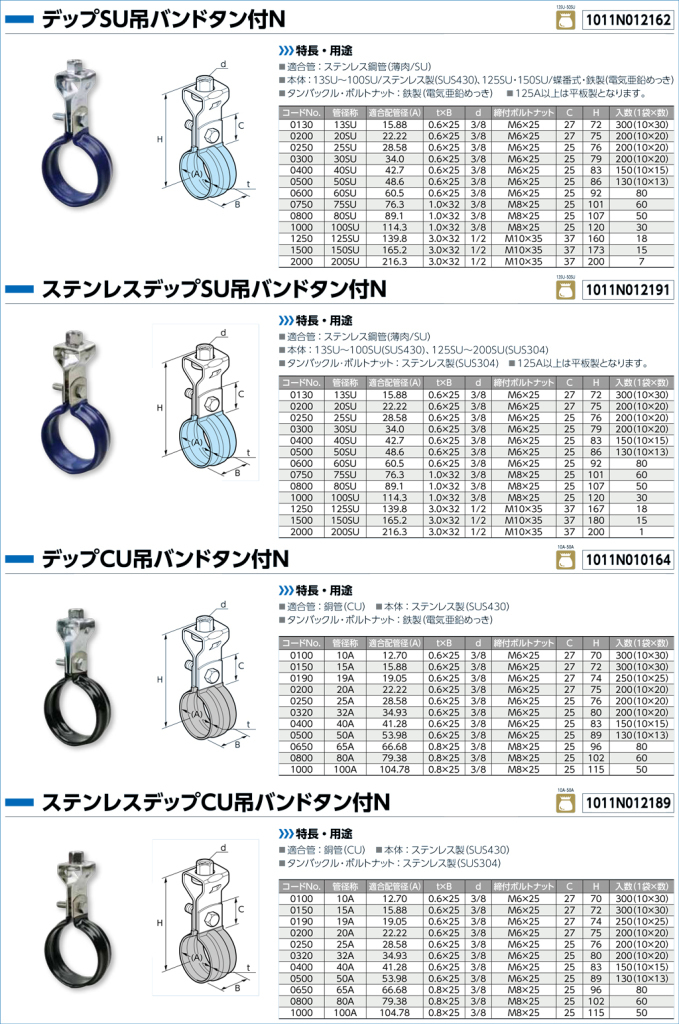

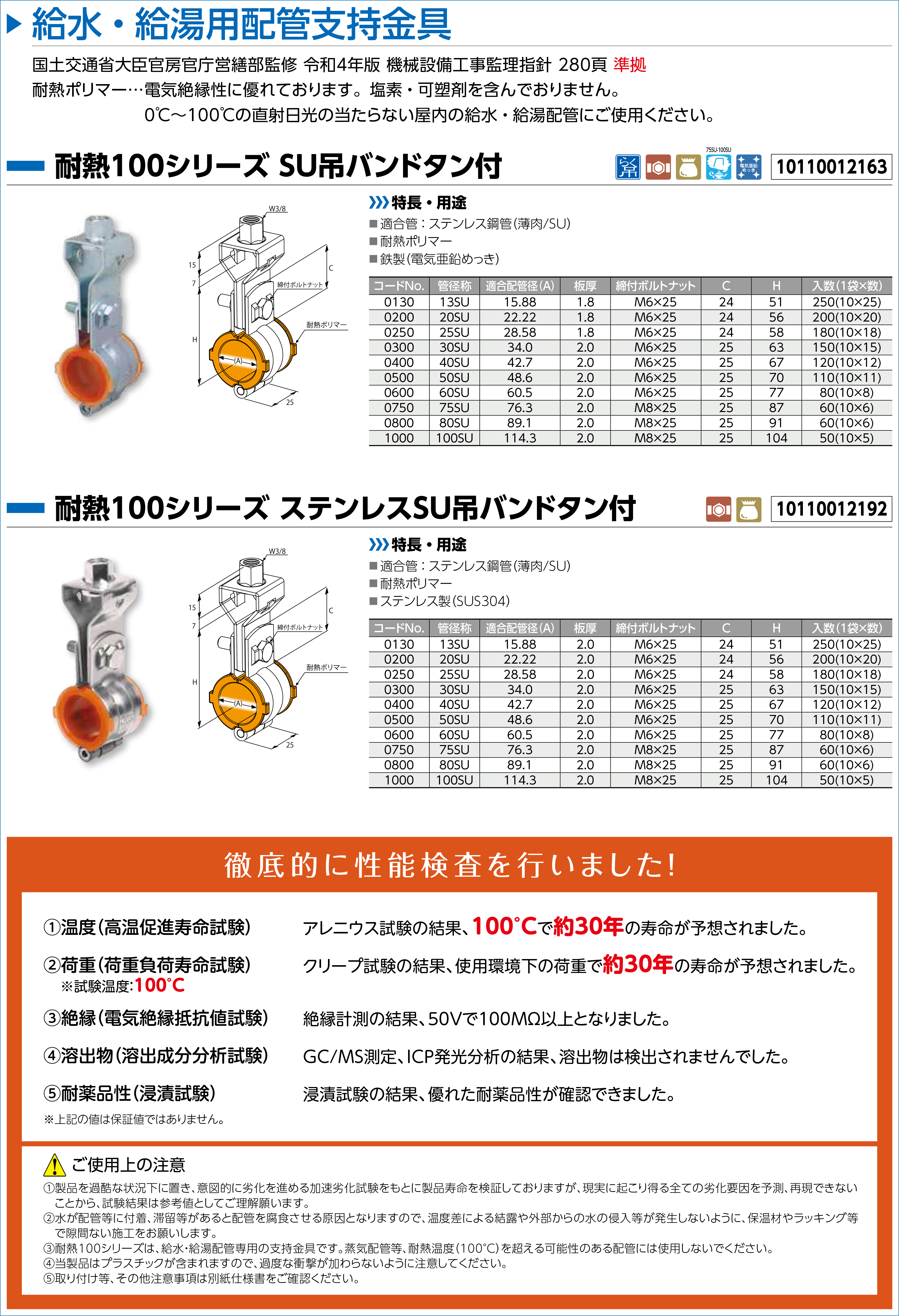

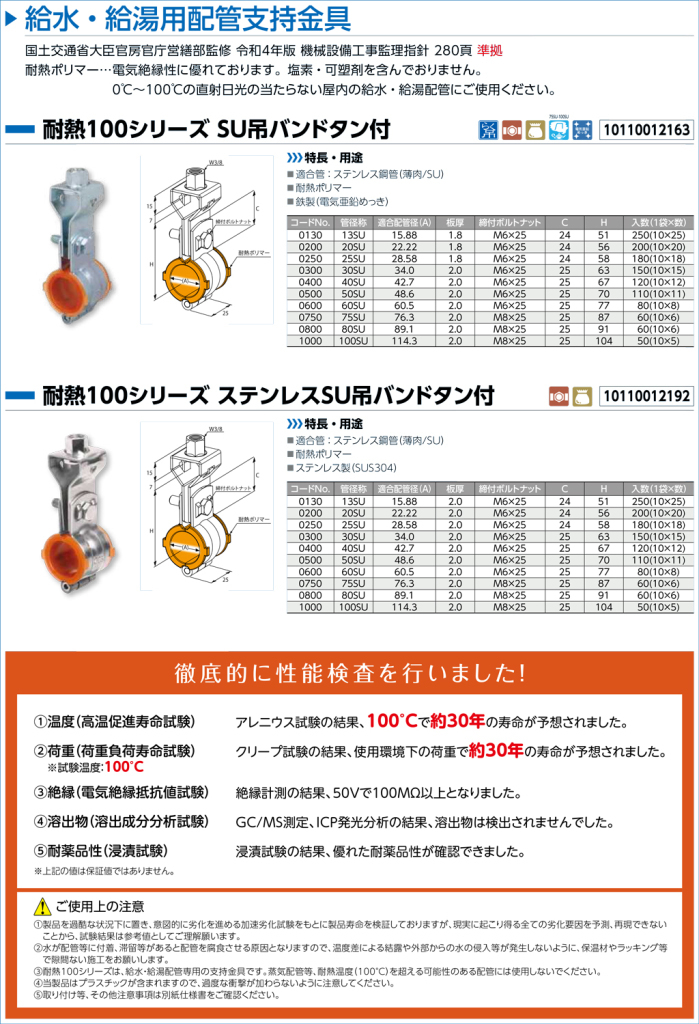

デップSU吊バンドタン付 N-012162

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 本体:13SU~100SU/ステンレス製(SUS430)、125SU・150SU/蝶番式・鉄製(電気亜鉛めっき)
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)





オールステンデップ SU吊バンドタン付 N-012191

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:ステンレス製(SUS304)





デップCU吊バンドタン付 N-010164

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)





オールステンデップCU吊バンドタン付 N-012189

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:ステンレス製(SUS304)

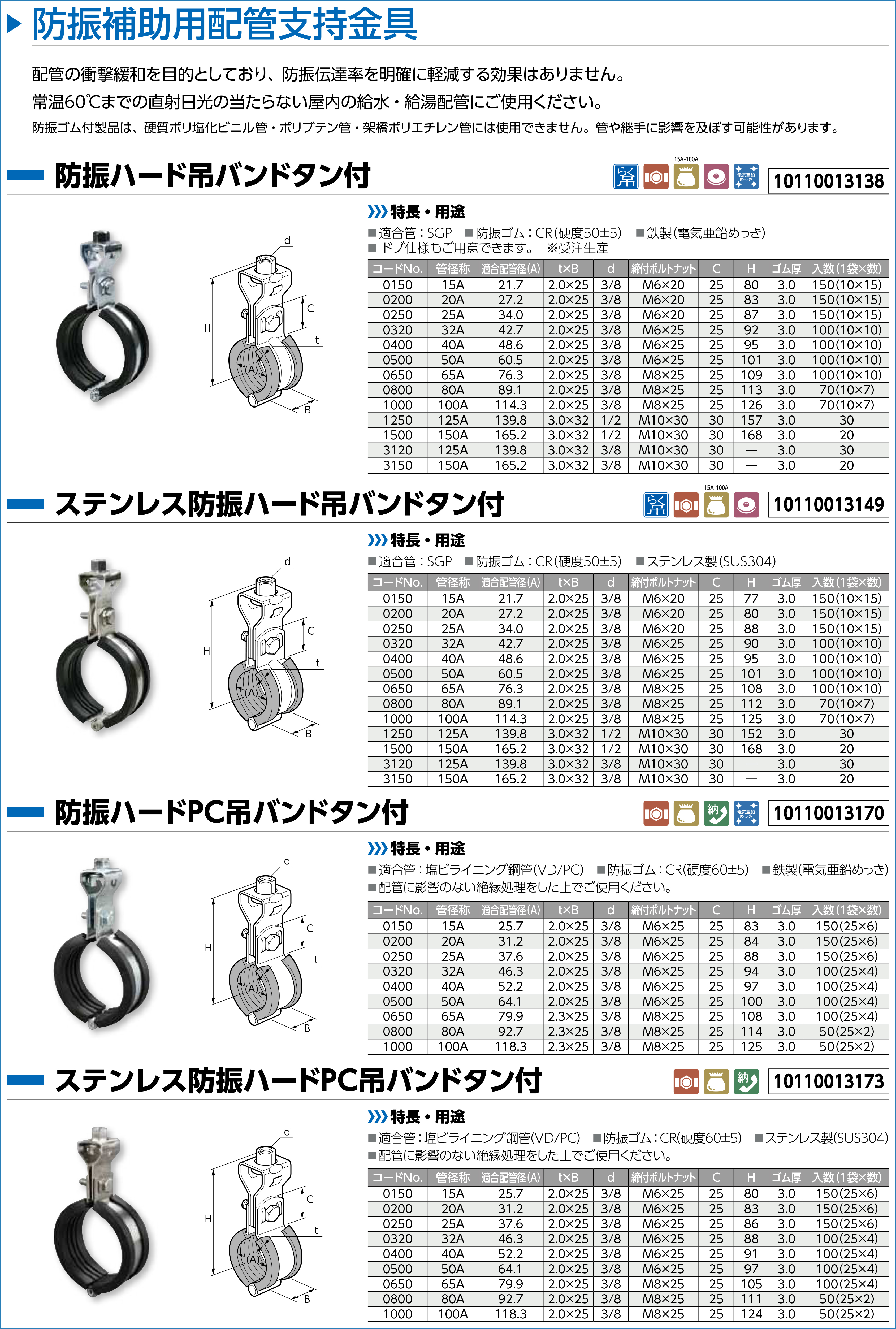

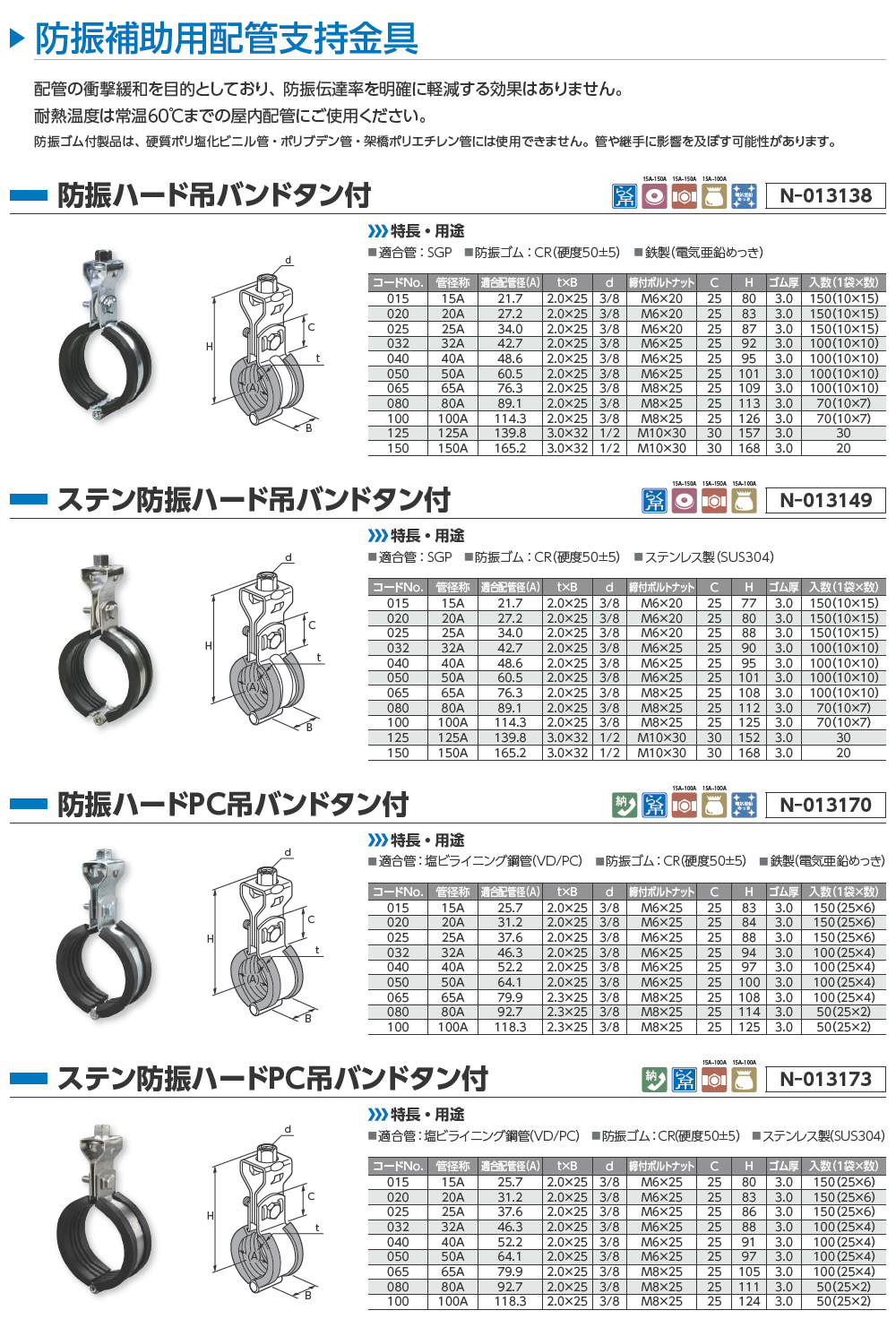

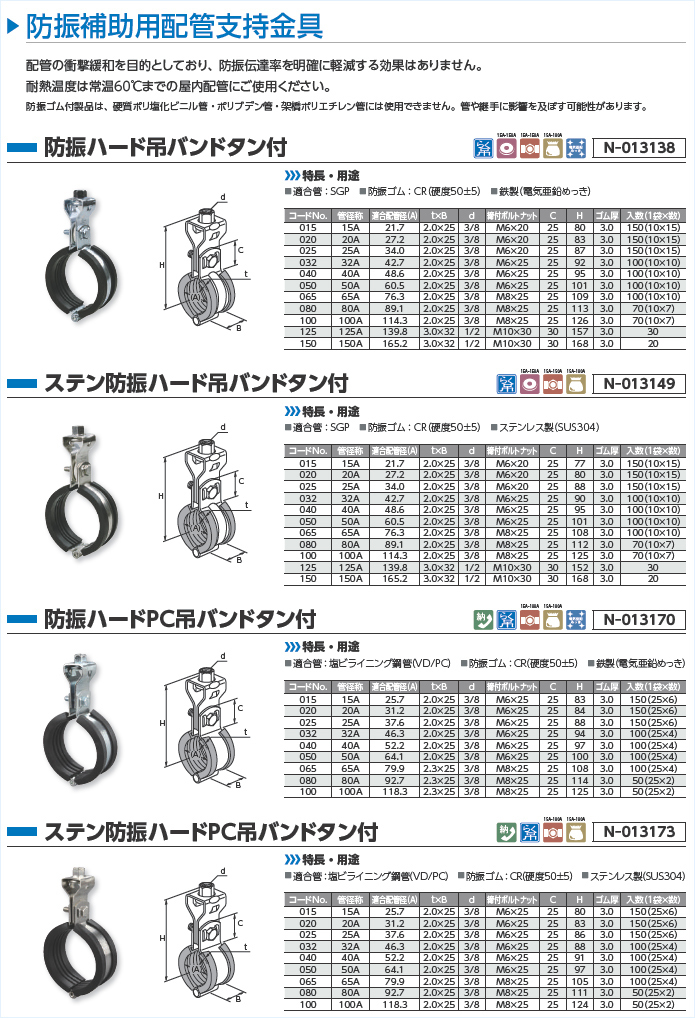

防振補助用配管支持金具

公共工事の基準に適合した合成ゴムをセットした防振補助製品です。
配管の衝撃緩和を目的としており、防振伝達率を明確に軽減する効果はありません。
耐熱温度は常温60℃までの屋内配管にご使用ください。



防振ハード吊バンドタン付 N-013138

防振ハード吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン防振ハード吊バンドタン付 N-013149

ステン防振ハード吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ ステンレス製(SUS304)
ステン防振ハード吊バンドタン付

ステン防振ハード吊バンドタン付





防振ハードPC吊バンドタン付 N-013170

防振ハードPC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン防振ハードPC吊バンドタン付 N-013173

ステン防振ハードPC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:CR
■ ステンレス製(SUS304)

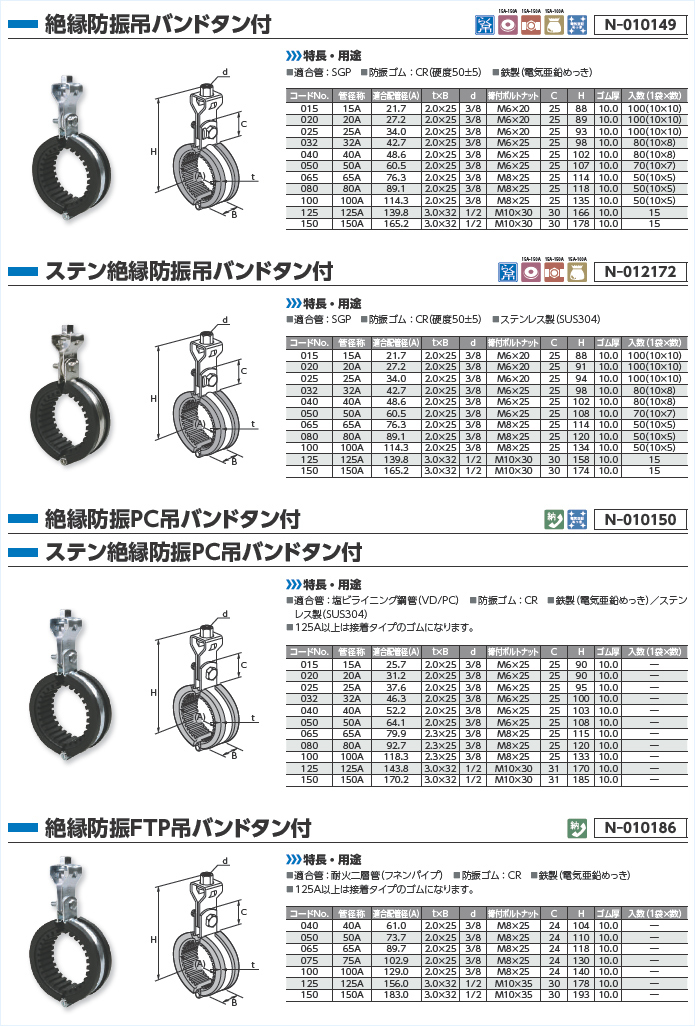

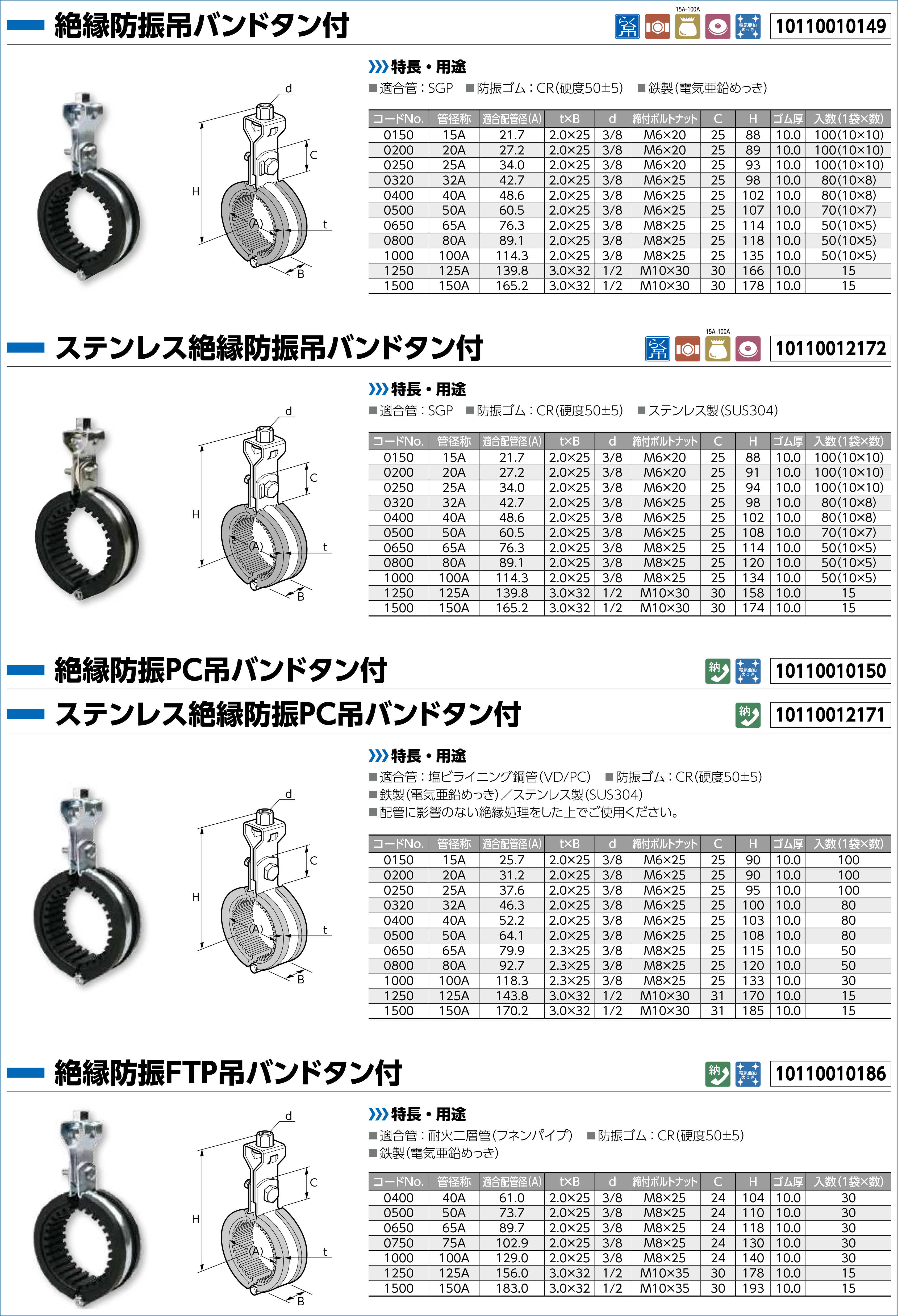

絶縁防振吊バンドタン付 N-010149

絶縁防振吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン絶縁防振吊バンドタン付 N-012172

ステン絶縁防振吊バンドタン付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ ステンレス製(SUS304)





絶縁防振PC吊バンドタン付 N-010150

絶縁防振PC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:NR
■ 鉄製(電気亜鉛めっき)





ステン絶縁防振PC吊バンドタン付 N-012171

ステン絶縁防振PC吊バンドタン付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:NR
■ ステンレス製(SUS304)
納期をご確認ください

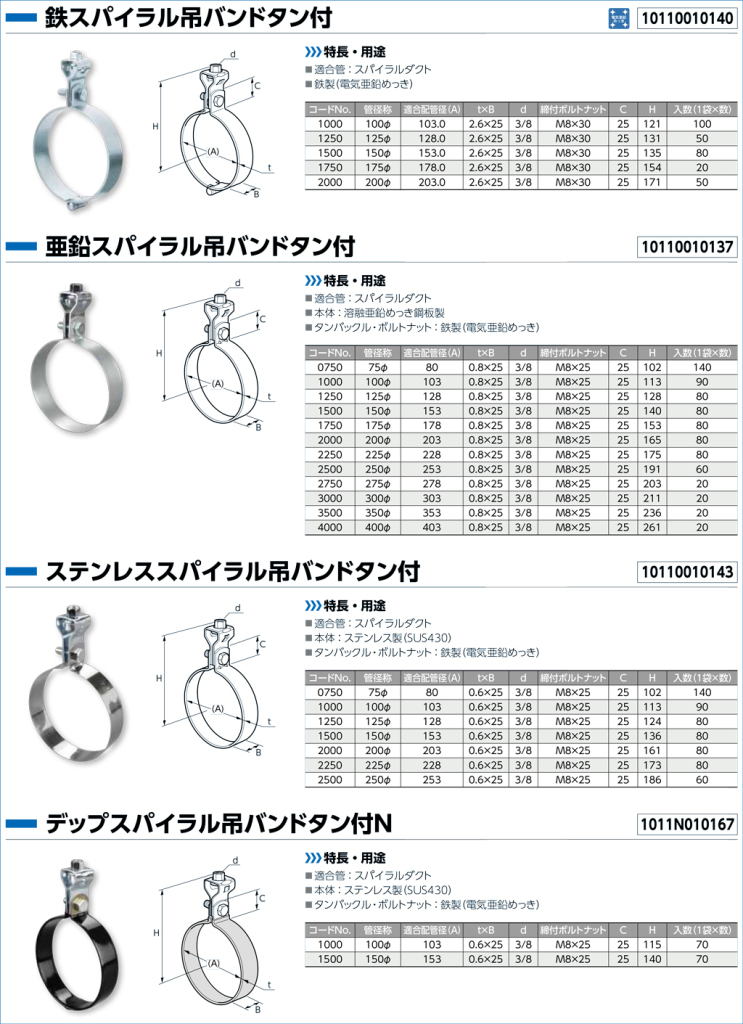

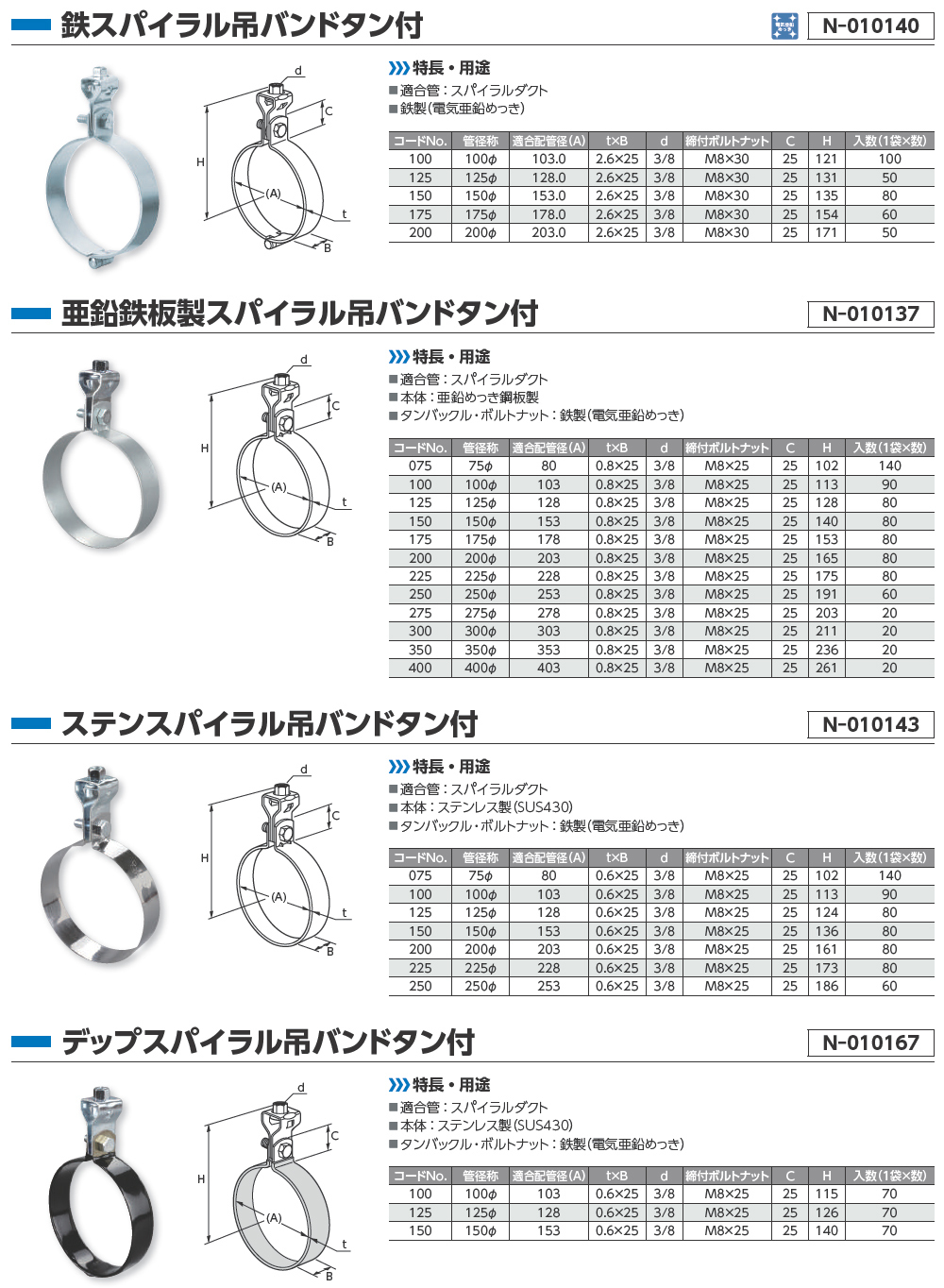

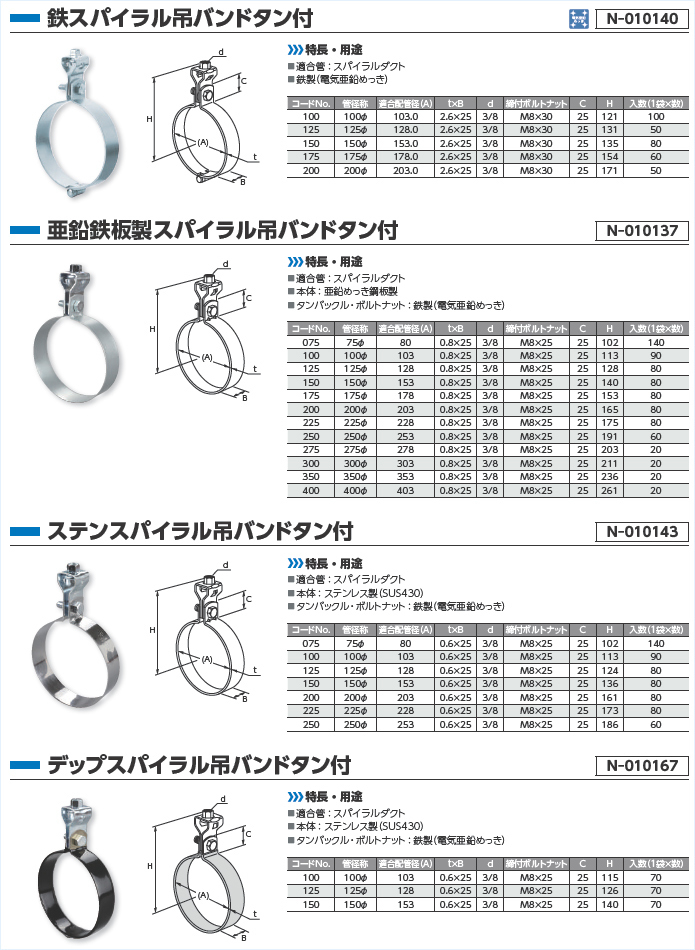

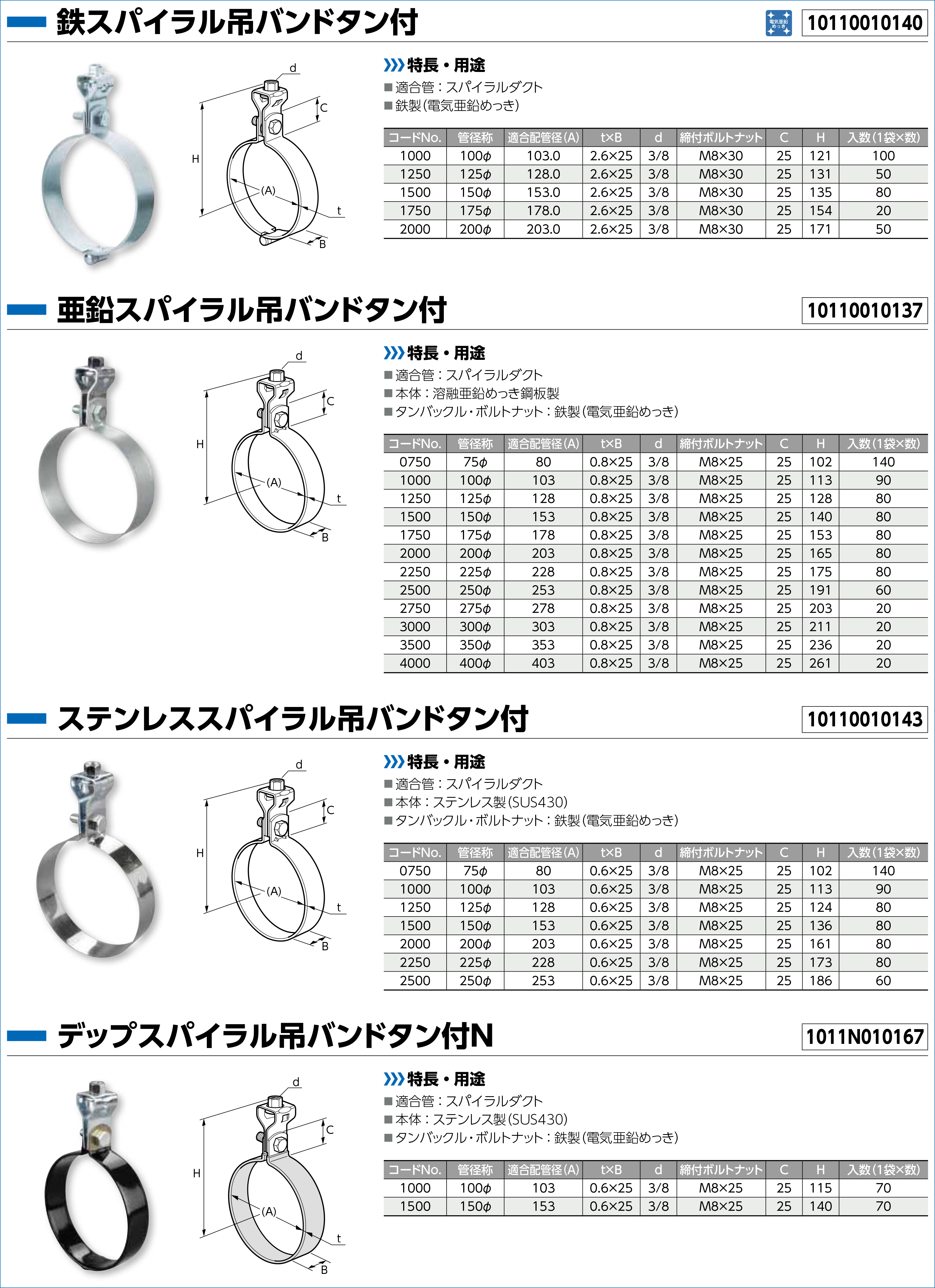

鉄スパイラル吊バンドタン付 N-010140

鉄スパイラル吊バンドタン付

[ 特長・用途 ]

■ 適合管:スパイラルダクト
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





亜鉛鉄板製スパイラル吊バンドタン付 N-010137

亜鉛鉄板製スパイラル吊バンドタン付

[ 特長・用途 ]

■ 適合管:スパイラルダクト
■ 本体:亜鉛めっき鋼板製
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)





ステンスパイラル吊バンドタン付 N-010143

ステンスパイラル吊バンドタン付

[ 特長・用途 ]

■ 適合管:スパイラルダクト
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)





デップスパイラル吊バンドタン付 N-010167

デップスパイラル吊バンドタン付

[ 特長・用途 ]

■ 適合管:スパイラルダクト
■ 本体:ステンレス製(SUS430)
■ タンバックル・ボルトナット:鉄製(電気亜鉛めっき)

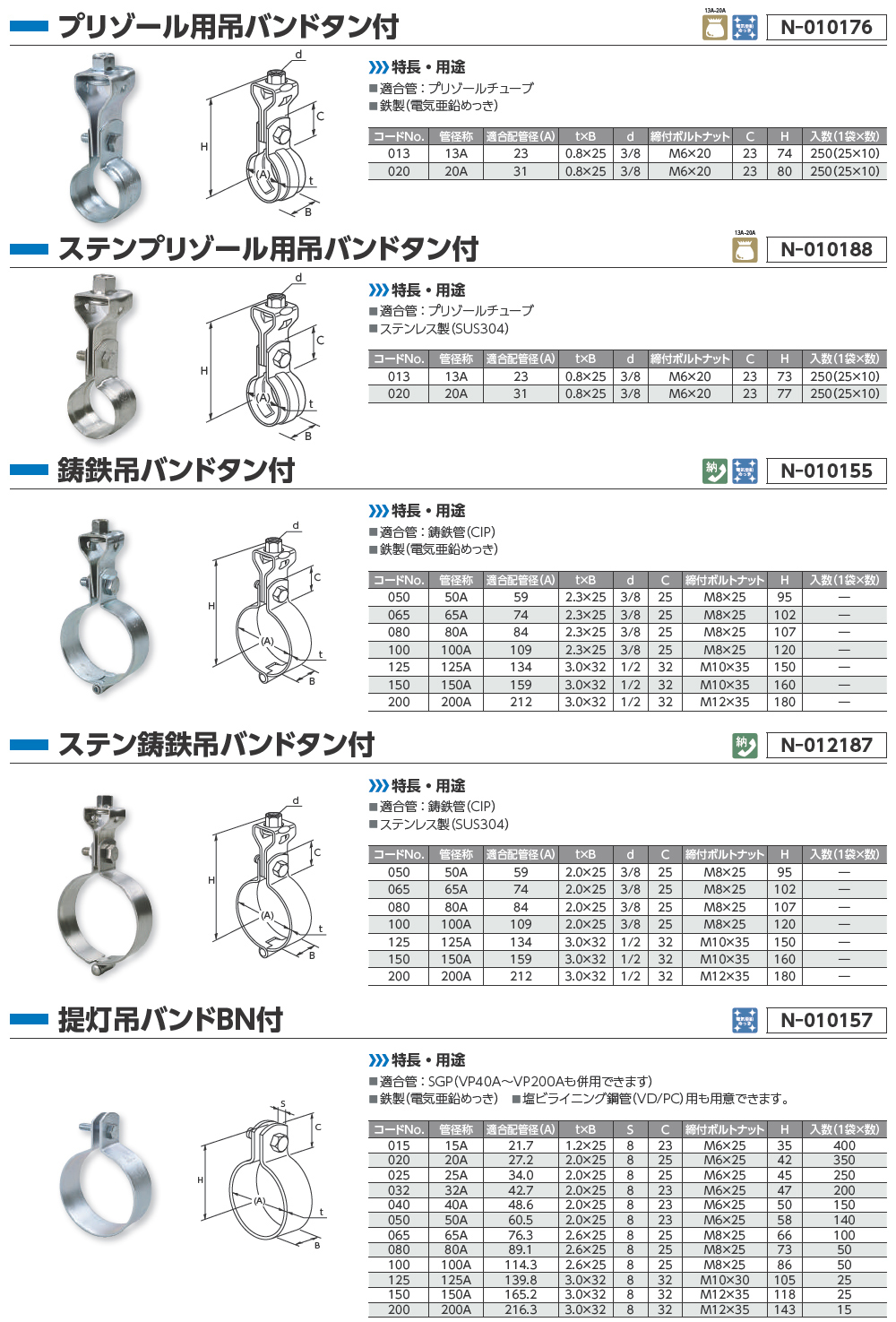

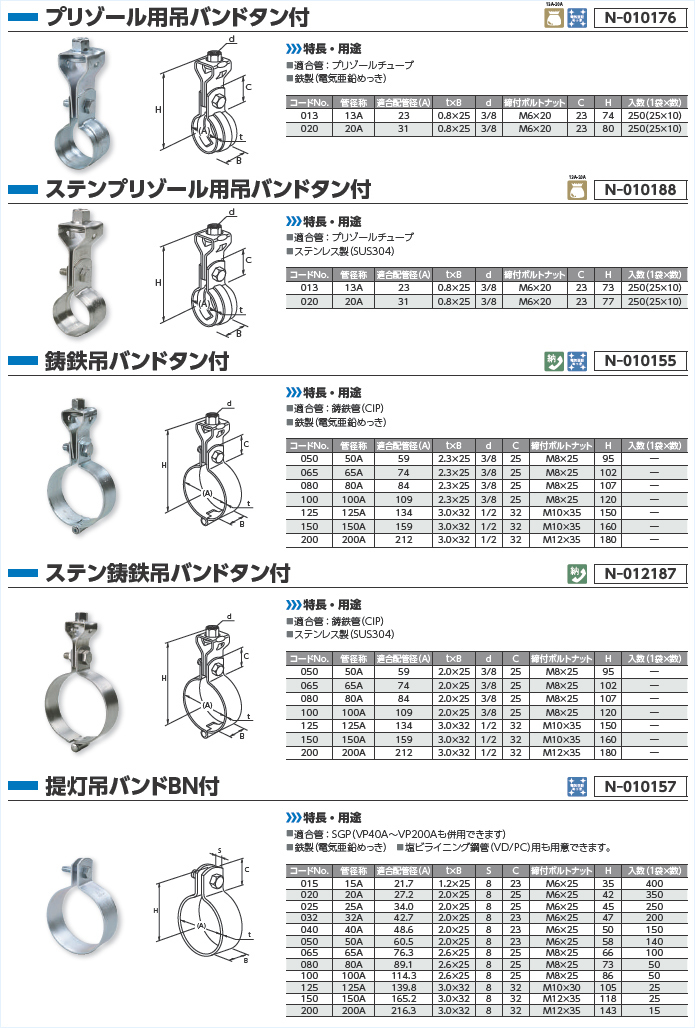

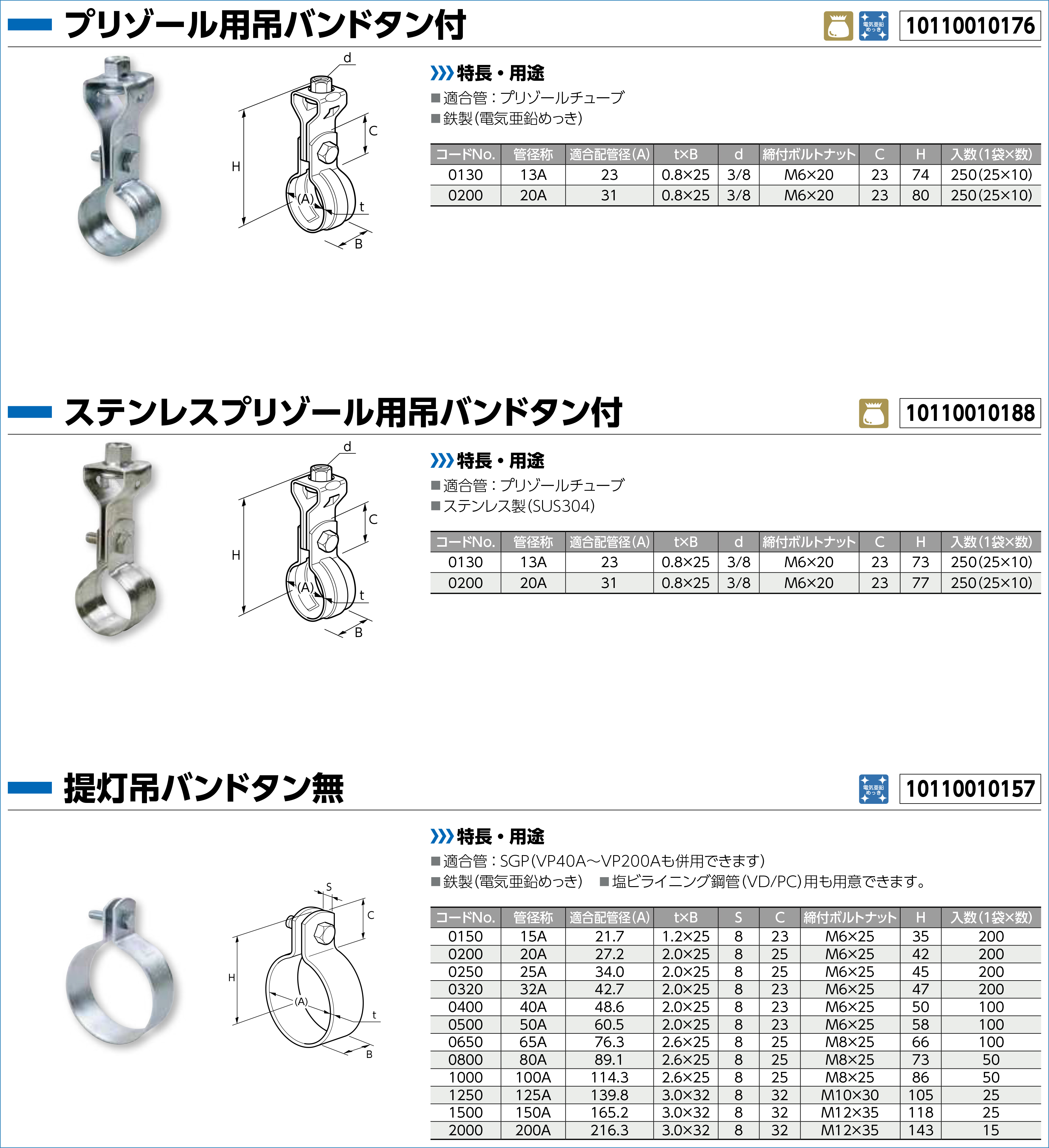

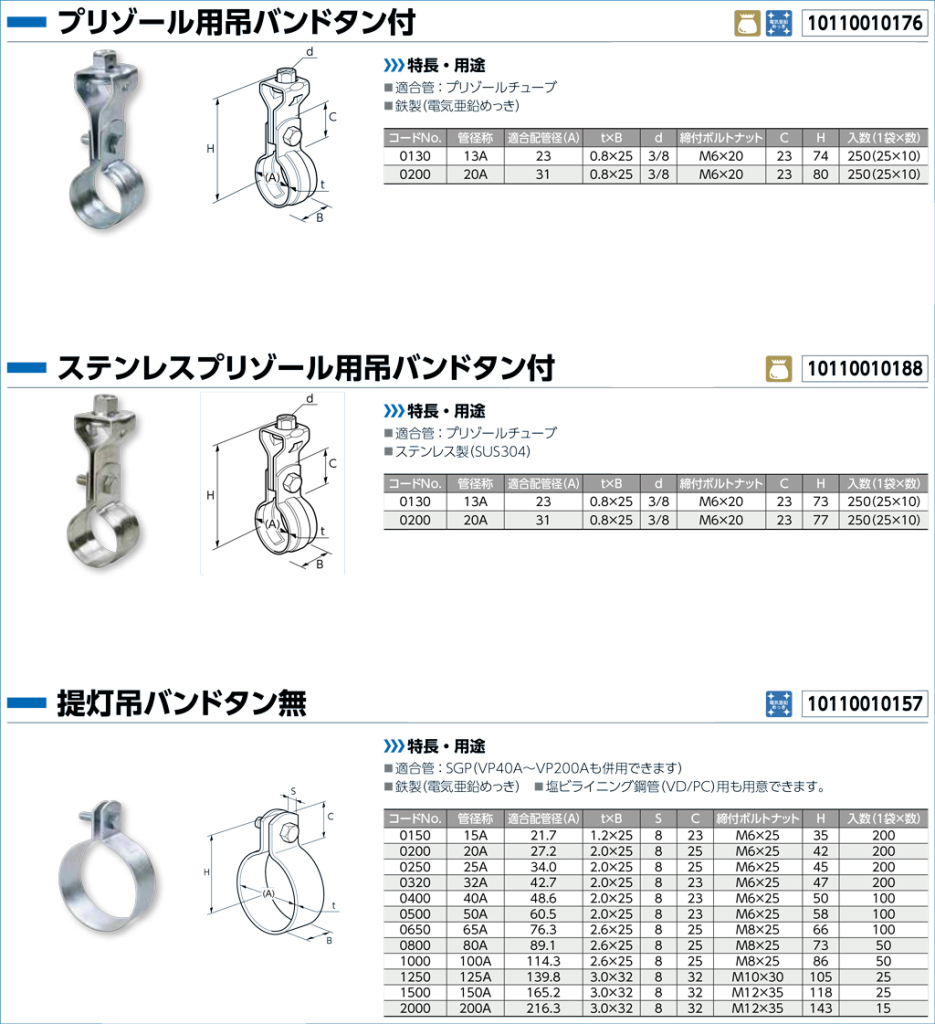

プリゾール用吊バンドタン付 N-010176

プリゾール用吊バンドタン付

[ 特長・用途 ]

■ 適合管:プリゾールチューブ
■ 鉄製(電気亜鉛めっき)





ステンプリゾール用吊バンドタン付 N-010188

ステンプリゾール用吊バンドタン付

[ 特長・用途 ]

■ 適合管:プリゾールチューブ
■ ステンレス製(SUS304)
袋入り





鋳鉄吊バンドタン付 N-010155

鋳鉄吊バンドタン付

[ 特長・用途 ]

■ 適合管:鋳鉄管(CIP)
■ 鉄製(電気亜鉛めっき)





ステン鋳鉄吊バンドタン付 N-012187

ステン鋳鉄吊バンドタン付

[ 特長・用途 ]

■ 適合管:鋳鉄管(CIP)
■ ステンレス製(SUS304)
納期をご確認ください





鉛管吊バンドタン付 N-012101

鉛管吊バンドタン付

[ 特長・用途 ]

■ 適合管:鉛管
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)
■ ステンレス製も用意できます(t=2.0mmになります)。)
納期をご確認ください

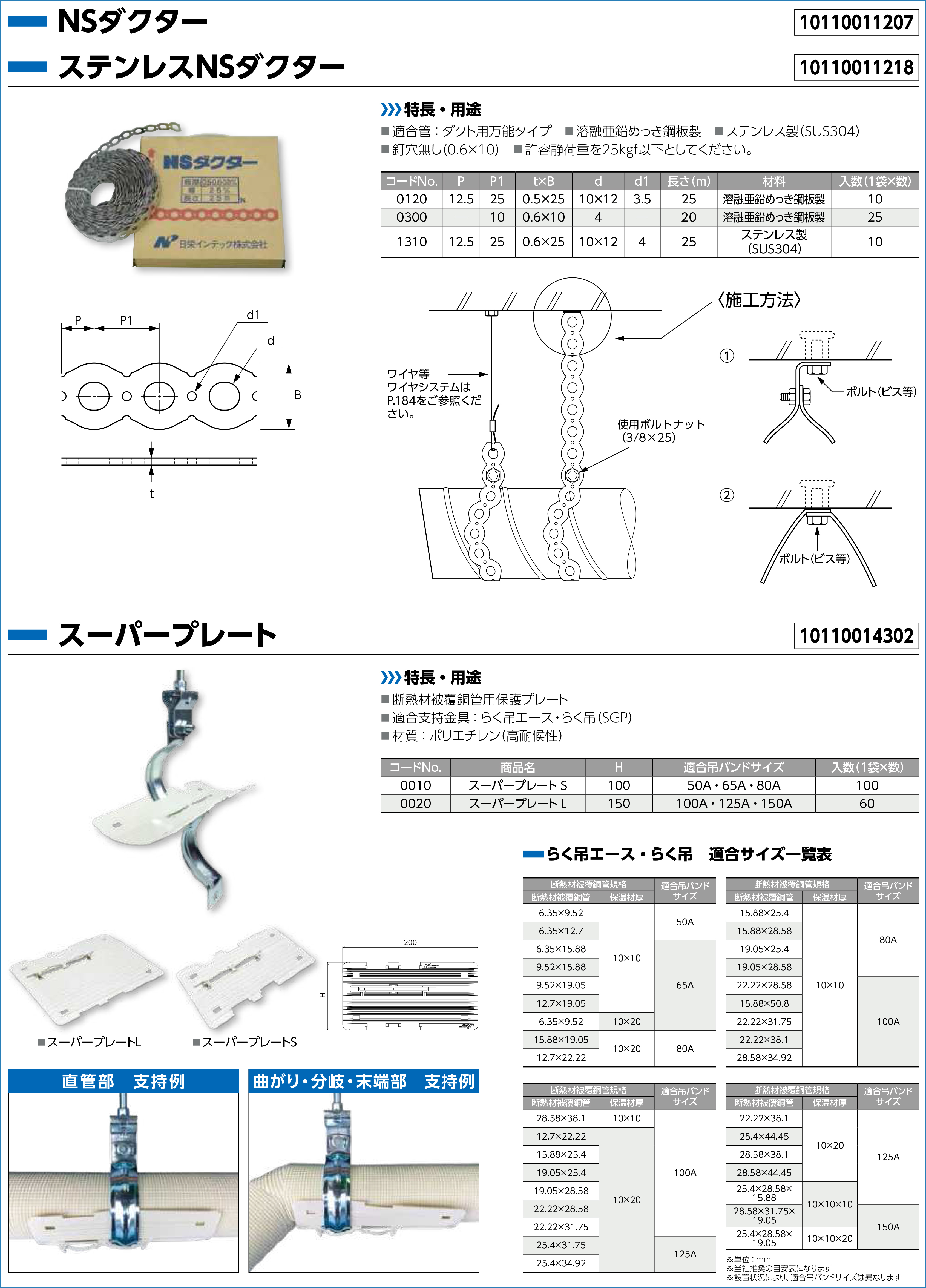

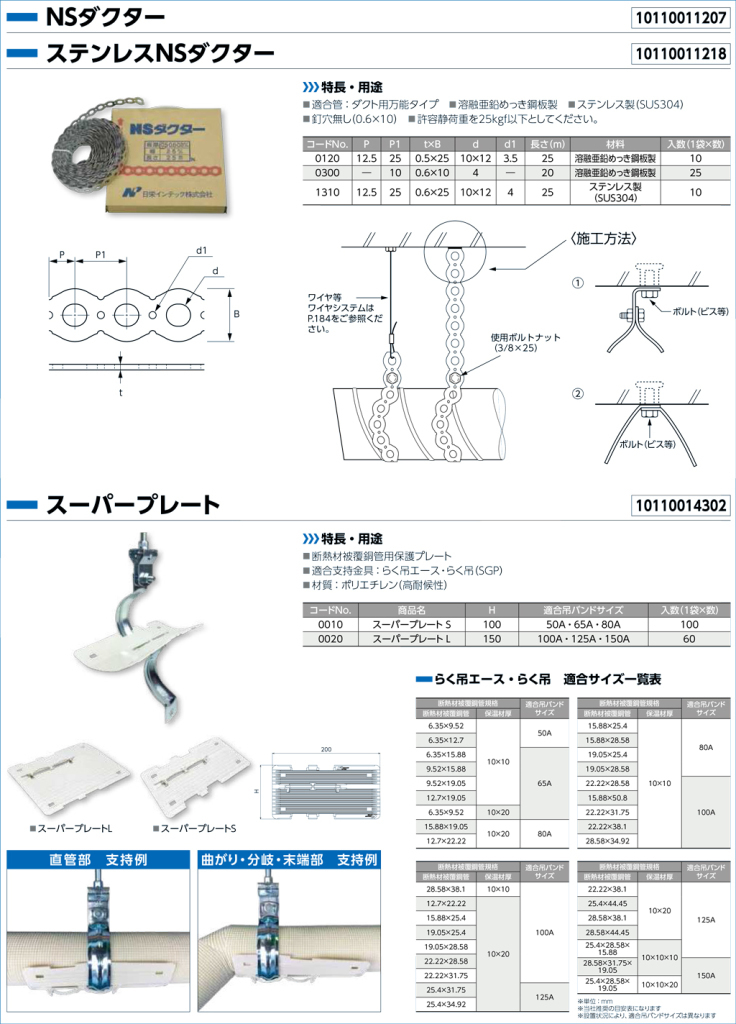

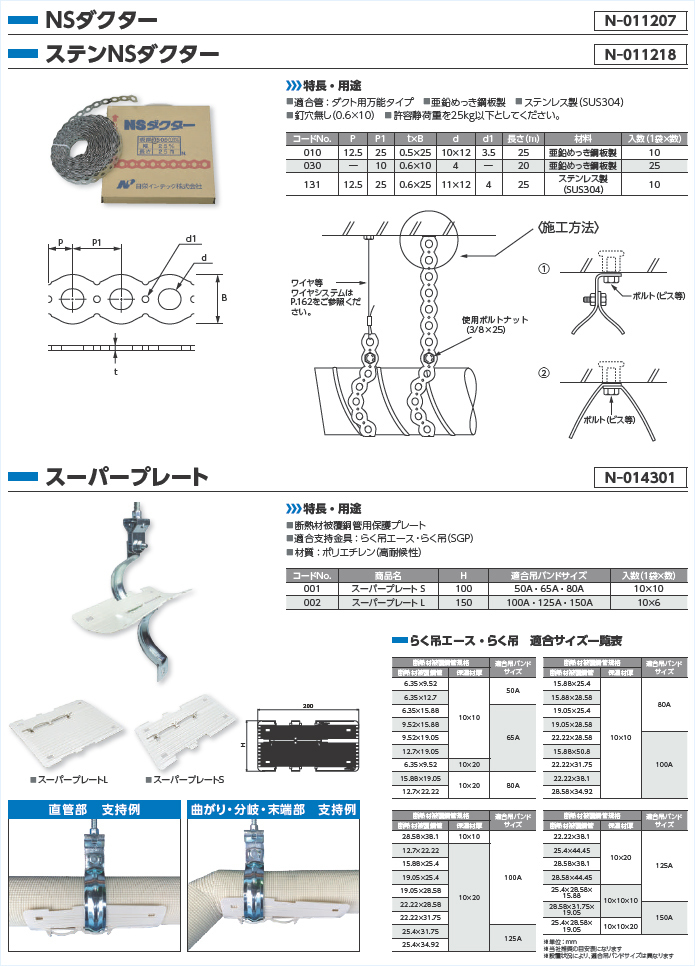

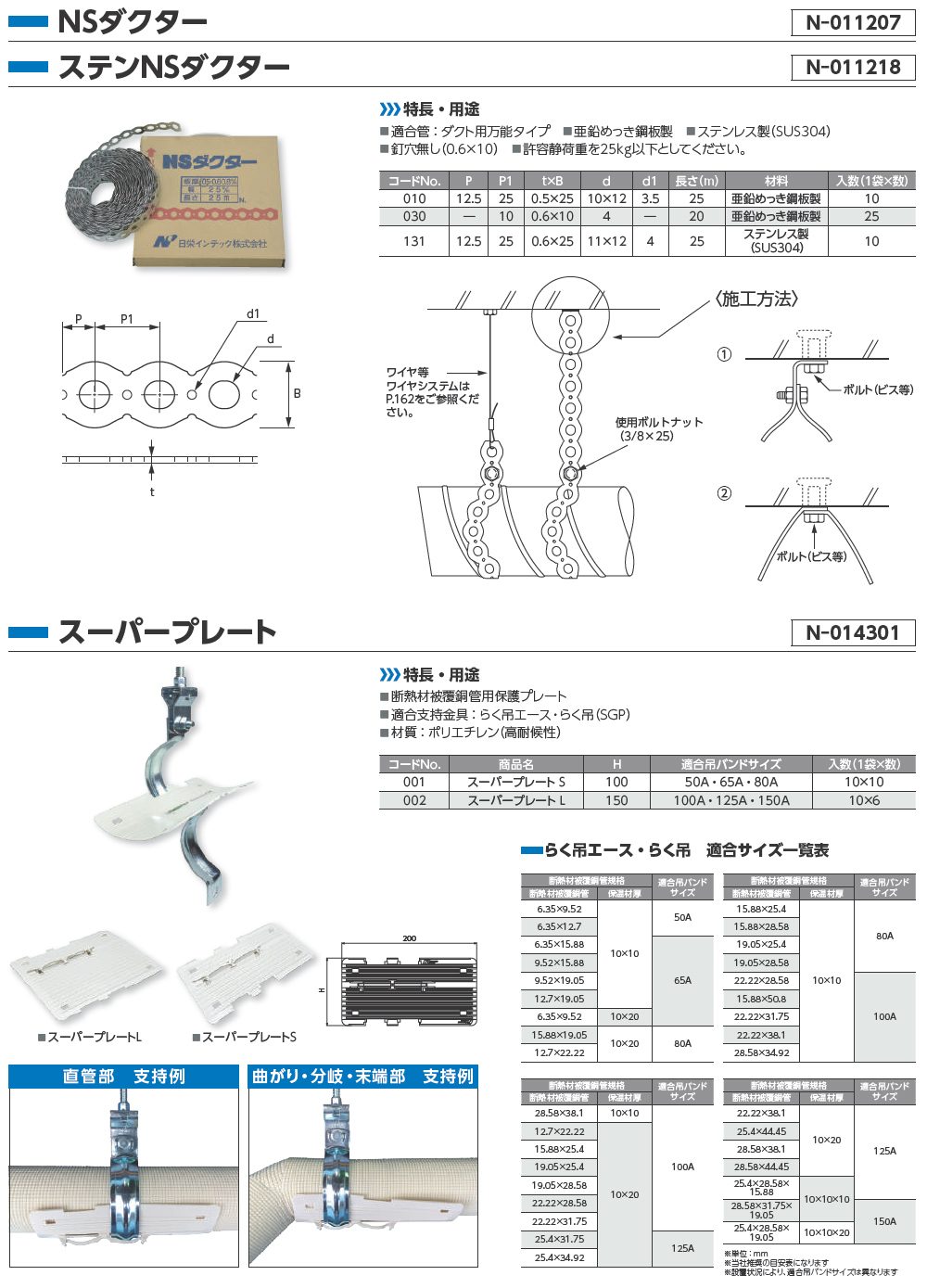

NSダクター N-011207



ステンNSダクター N-011218

[ 特長・用途 ]

■ 適合管:ダクト用万能タイプ
■ 亜鉛めっき鋼板製
■ ステンレス製(SUS304)
■ 釘穴無し(0.6×10)
■ 許容静荷重を25kg以下としてください。




NSダクター使用方法


ペアワン N-010525

[ 特長・用途 ]

■ ペア配管用接続金具
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき


■ 作業上の特長
1. 天井から下げた吊ボルトに「ペアワン」を通し上下のナットで固定する。
2. 左右の小口にある穴にバンドのネック部分を差し込むと、バンドは長穴の下部(アゴ)と自重で支えられ、簡単には落下しない。
3. 差し込んだバンドに配管のパイプを乗せ配管を施工するが、ペアワンは、前板、後板の補強板構造のため、パイプを仮置しても十分に耐える強度がある。
4.バンドのボルトの締め付けは、パイプの荷重を差し込んだバンドで受け止めている為、バンドのボルトやナットに余分な荷重がかからず、指先で軽くネジの締め付けが可能。最後の一締めをモンキーやスパナで締め付ければよく、作業も早くかつ安全性も向上する。

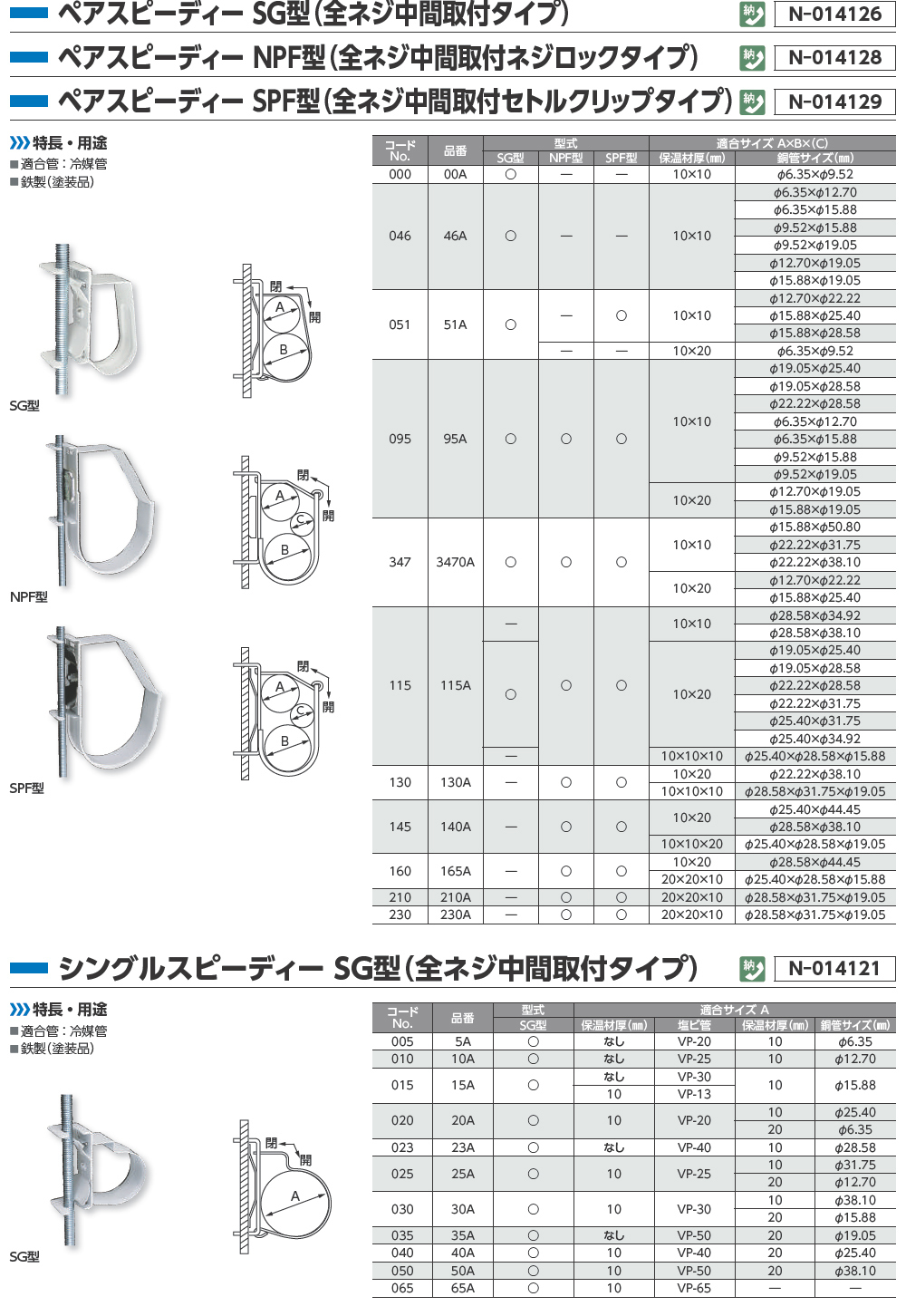

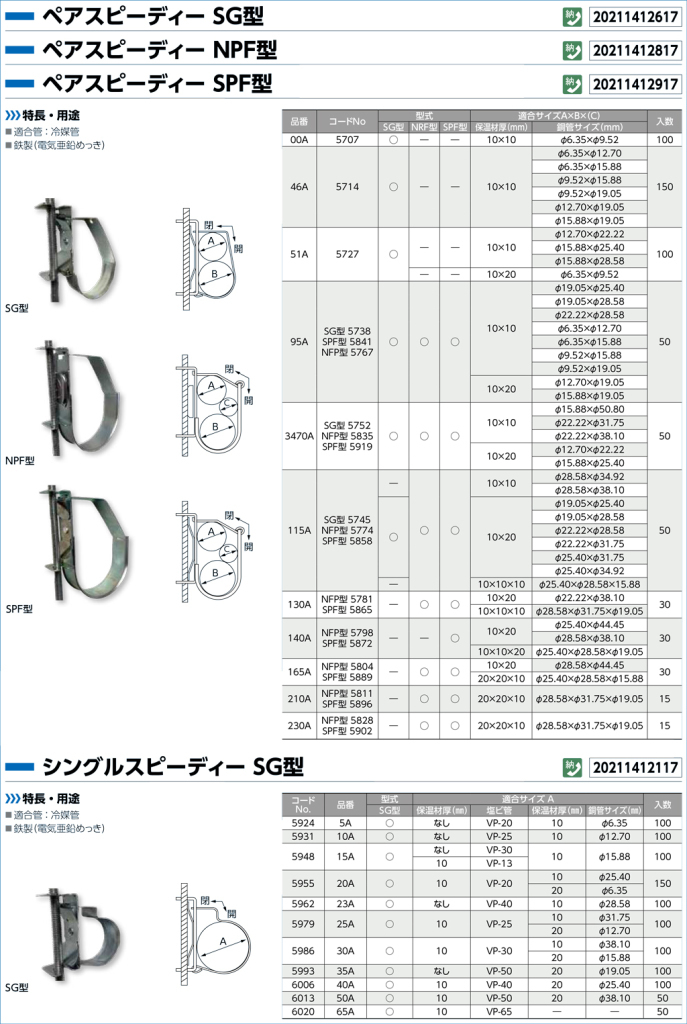

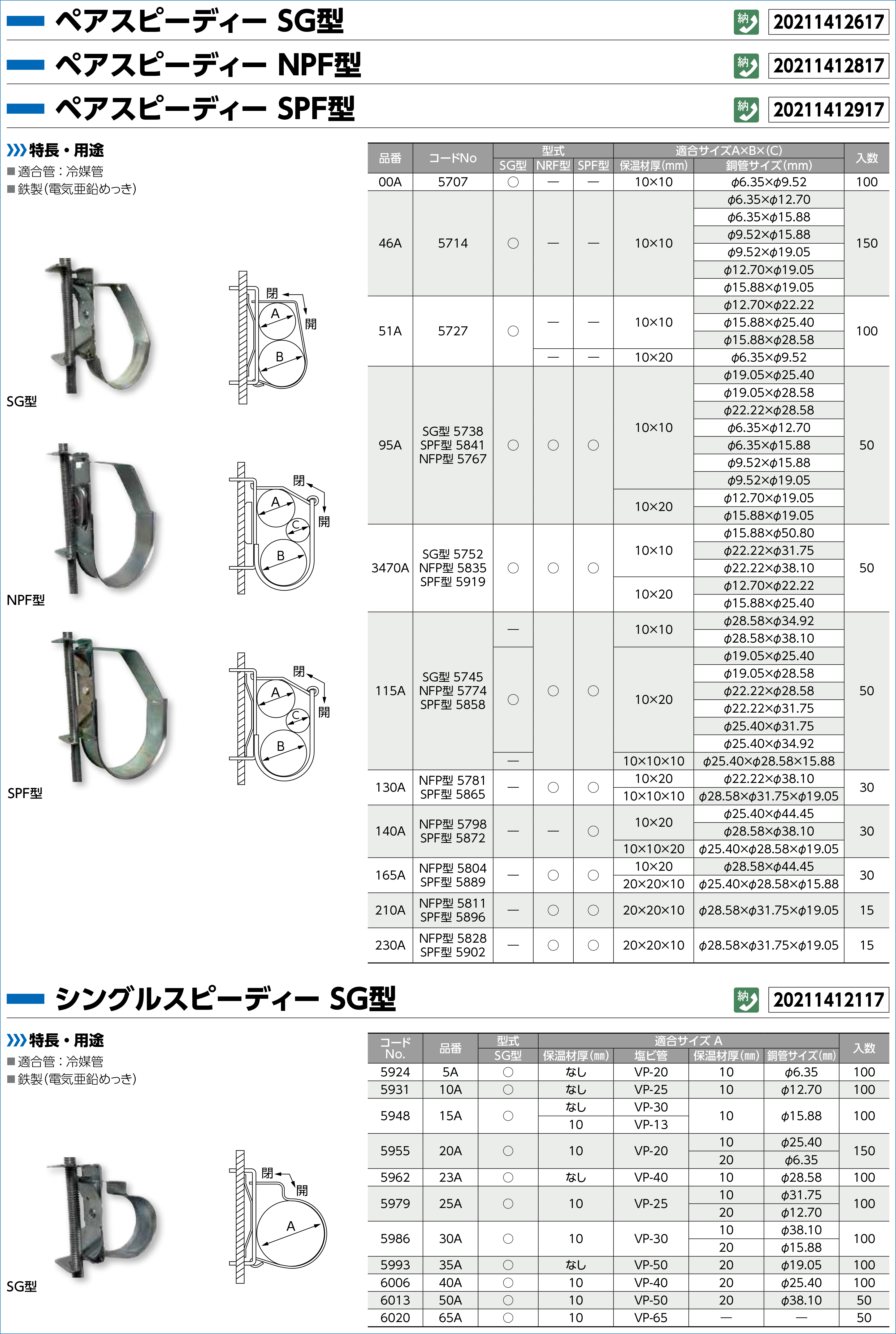

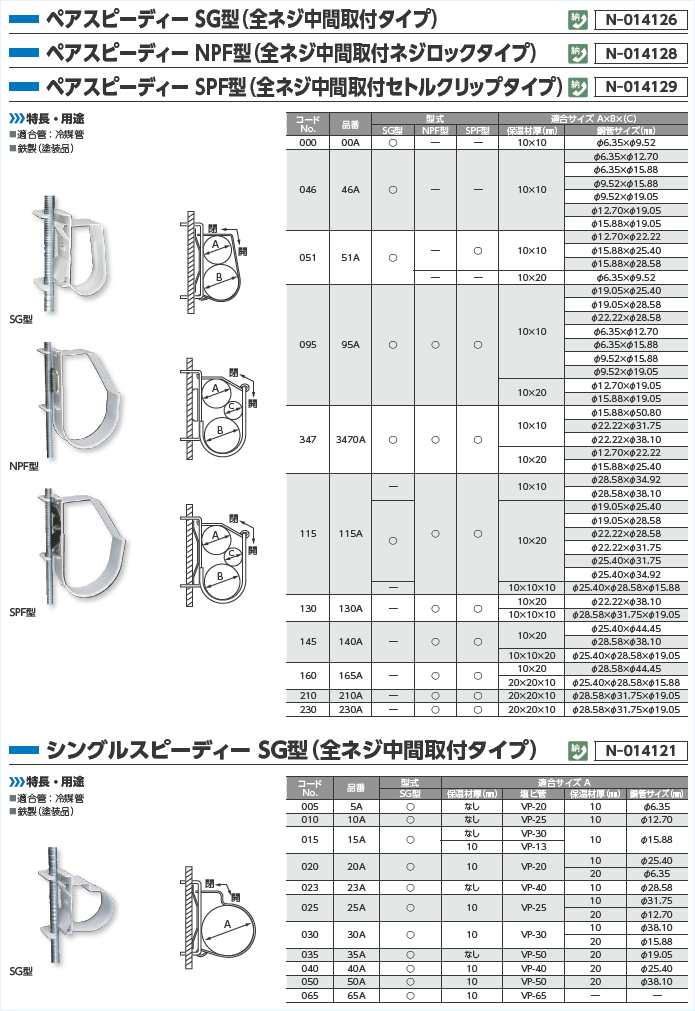

ペアスピーディー SG型(全ネジ中間取付タイプ) N-014126
ペアスピーディー NPF型(全ネジ中間取付ネジロックタイプ) N-014128
ペアスピーディー SPF型(全ネジ中間取付セトルクリップタイプ) N-014129

ペアスピーディー SG型
ペアスピーディー NPF型 ペアスピーディー SPF型


[ 特長・用途 ]

■ 適合管:冷媒管
■ 鉄製(塗装品)
納期をご確認ください





シングルスピーディー SG型(全ネジ中間取付タイプ) N-014121

シングルスピーディー SG型

[ 特長・用途 ]

■ 適合管:冷媒管
■ 鉄製(塗装品)
納期をご確認ください

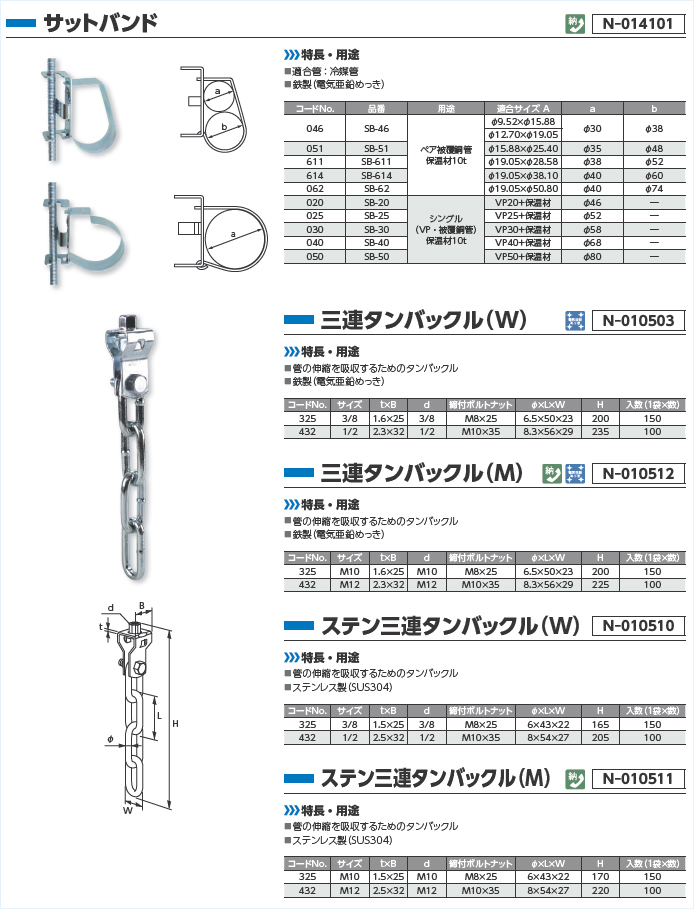

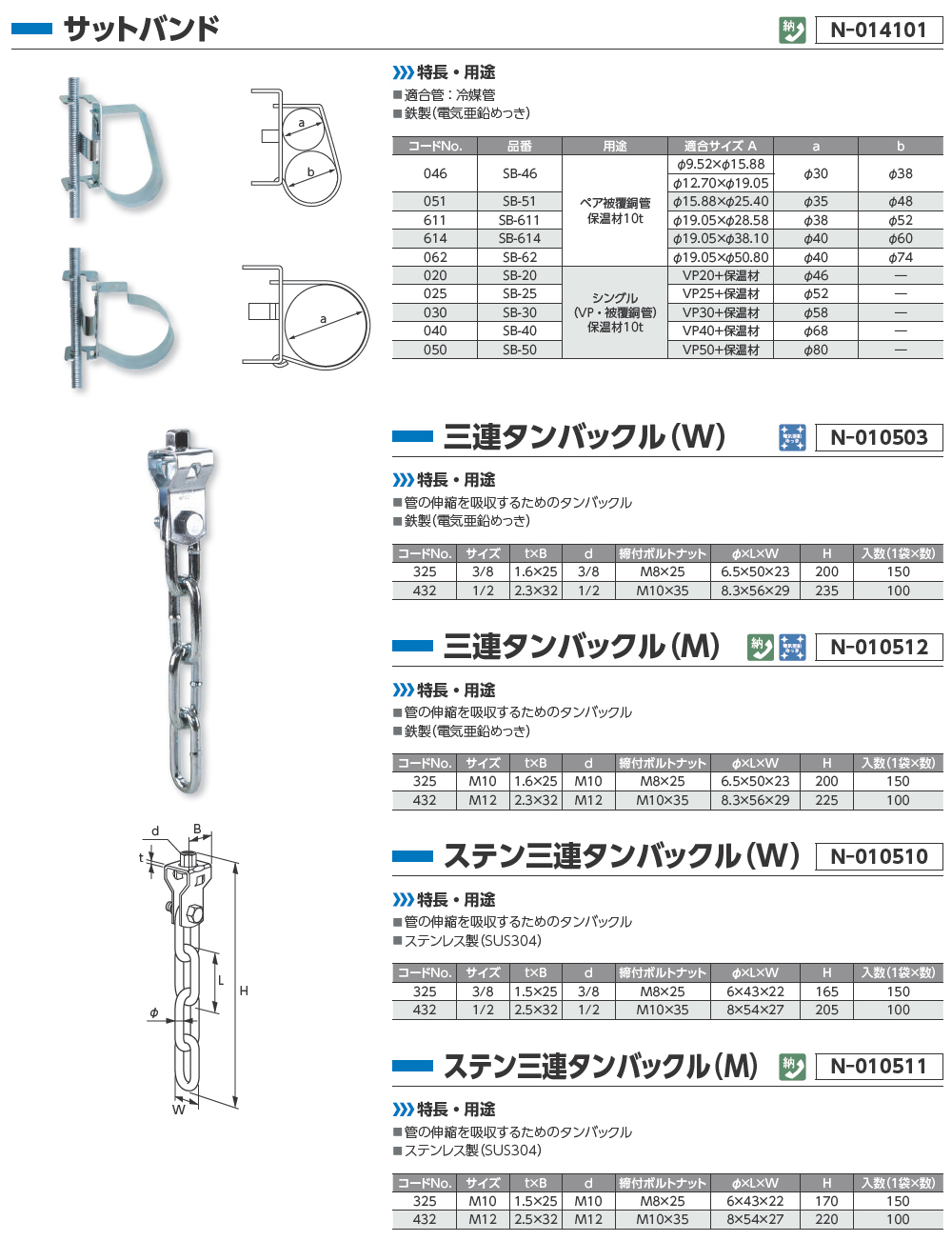

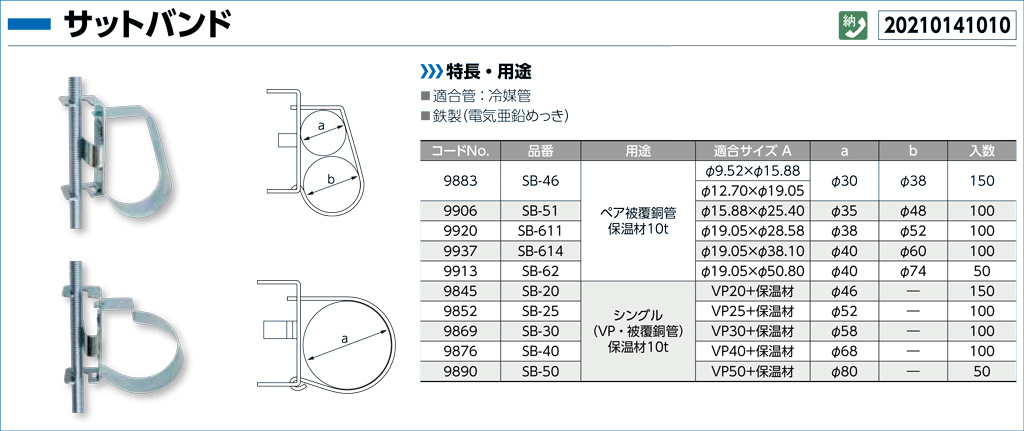

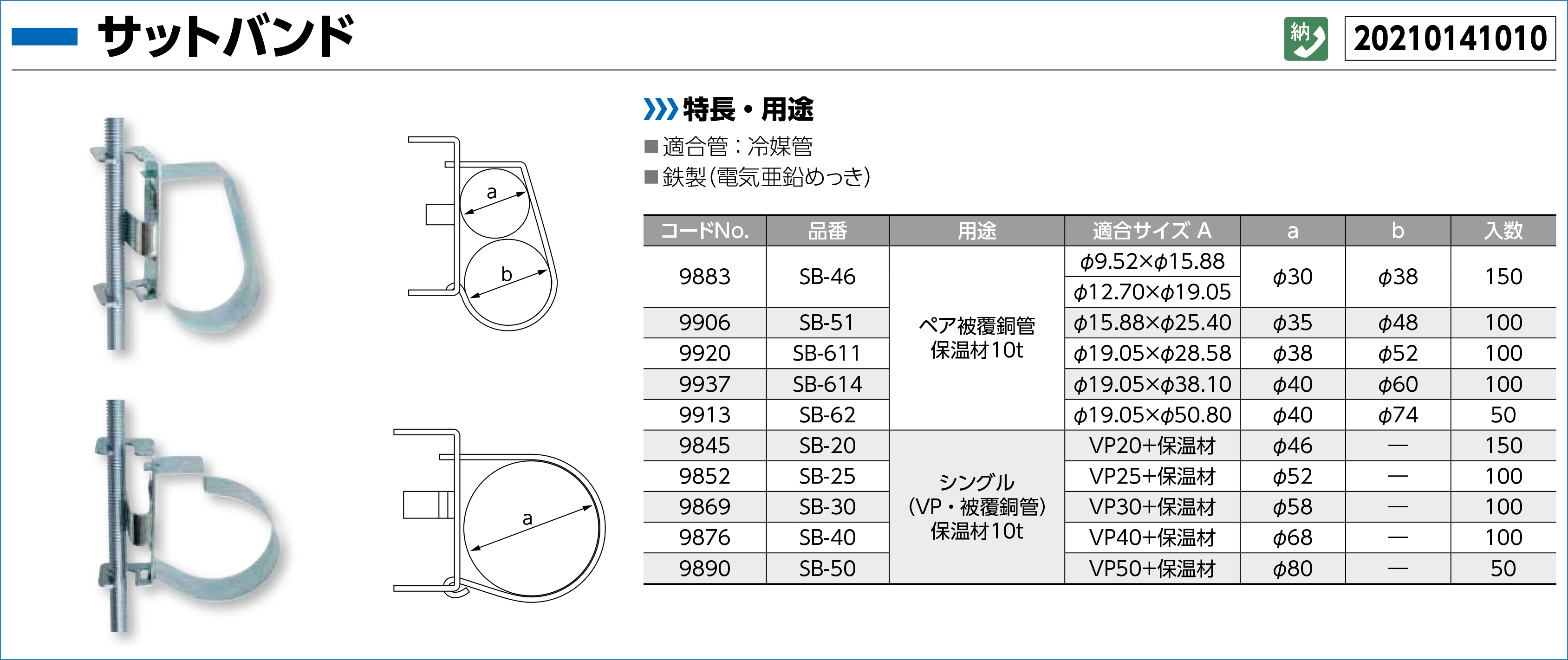

サットバンド N-014101

[ 特長・用途 ]

■ 適合管:冷媒管
■ 鉄製(電気亜鉛めっき)
納期をご確認ください





スーパープレート N-014301


[ 特長・用途 ]

■ 断熱材被覆銅管用保護プレート
■ 適合支持金具:らく吊エース・らく吊(SGP)
■ 材質:ポリエチレン(高耐候性)

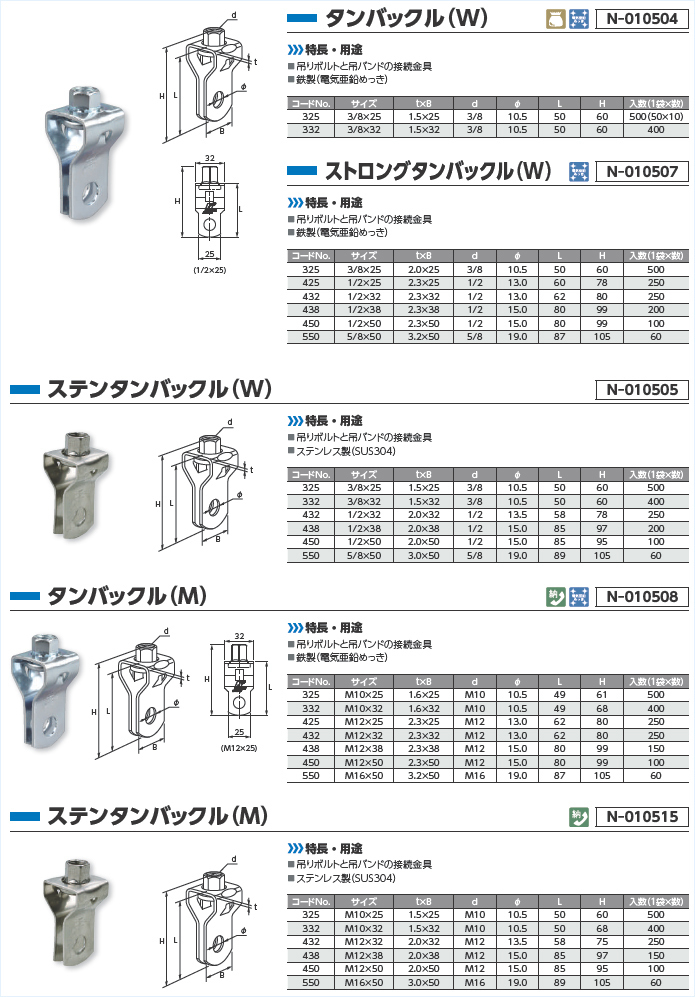

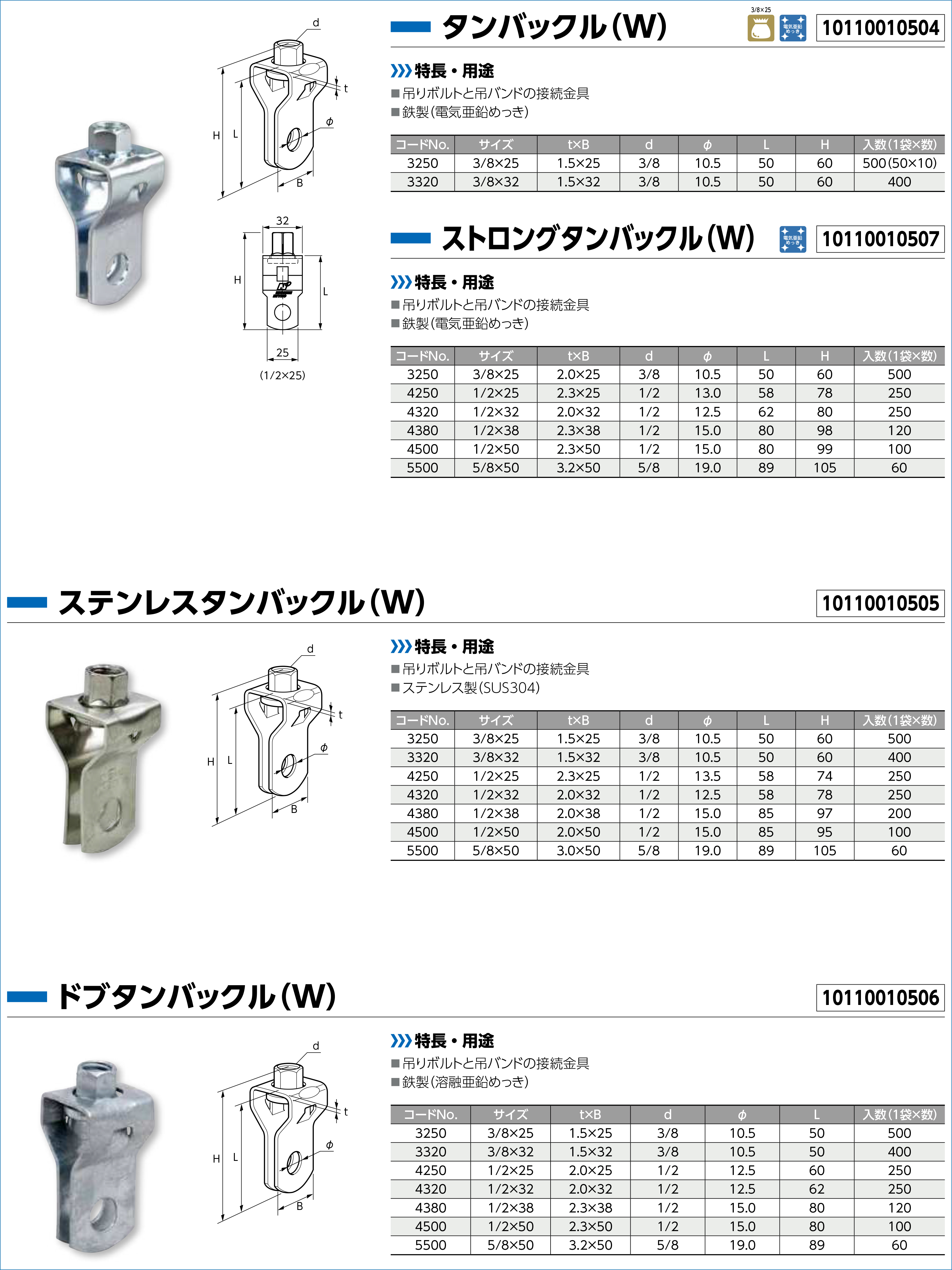

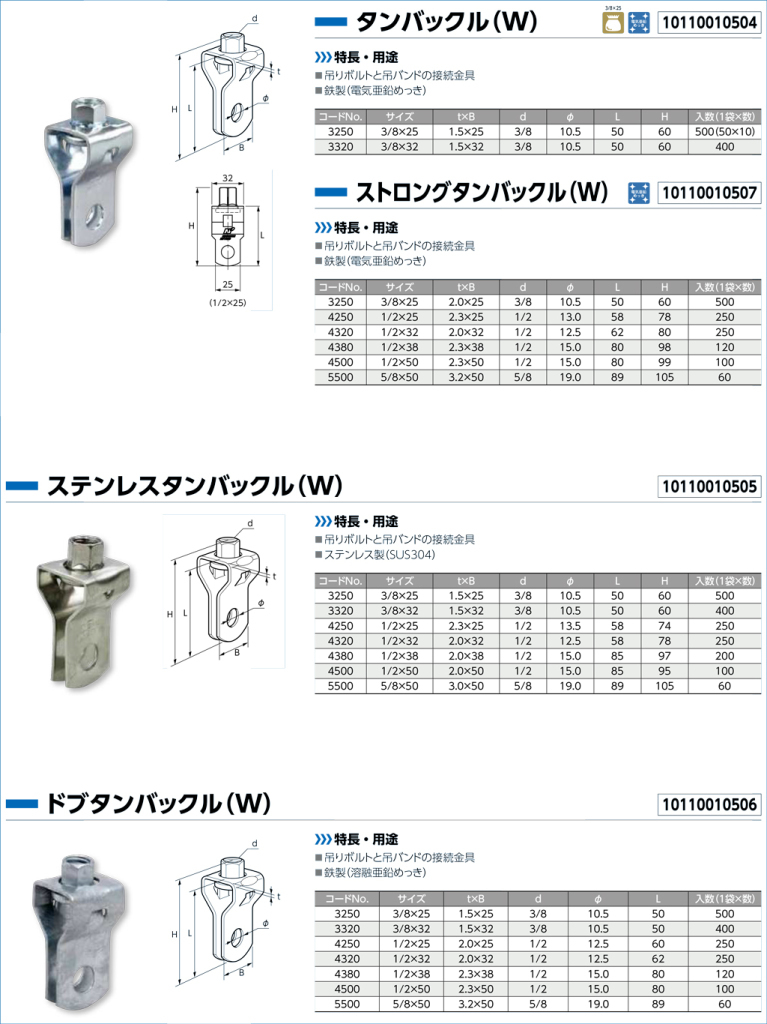

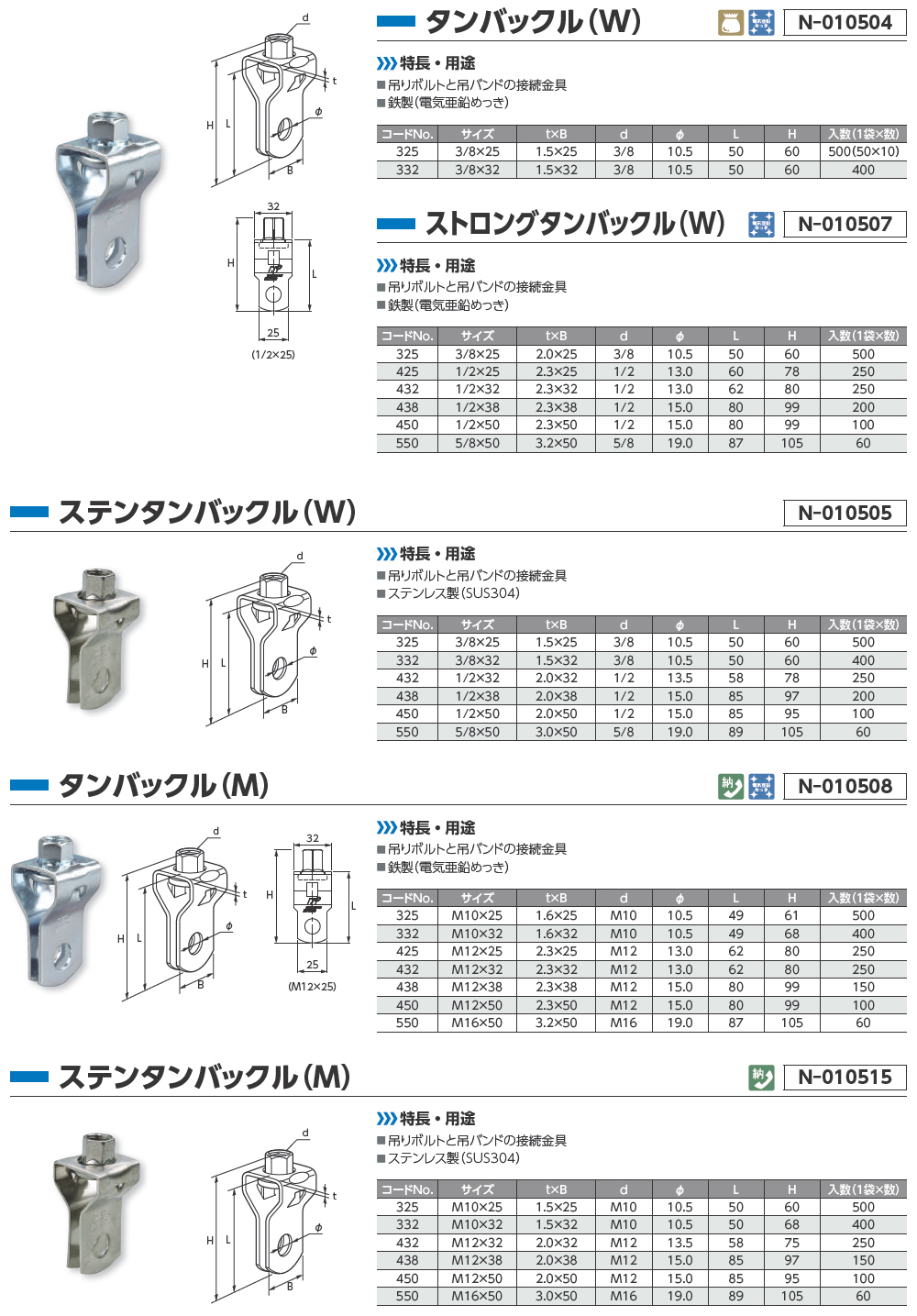

タンバックル(W) N-010504

[ 特長・用途 ]

■ 吊りボルトと吊バンドの接続金具
■ 鉄製(電気亜鉛めっき)





ストロングタンバックル(W) N-010507

[ 特長・用途 ]

■ 吊りボルトと吊バンドの接続金具
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





ステンタンバックル(W) N-010505

[ 特長・用途 ]

■ 吊りボルトと吊バンドの接続金具
■ ステンレス製(SUS304)

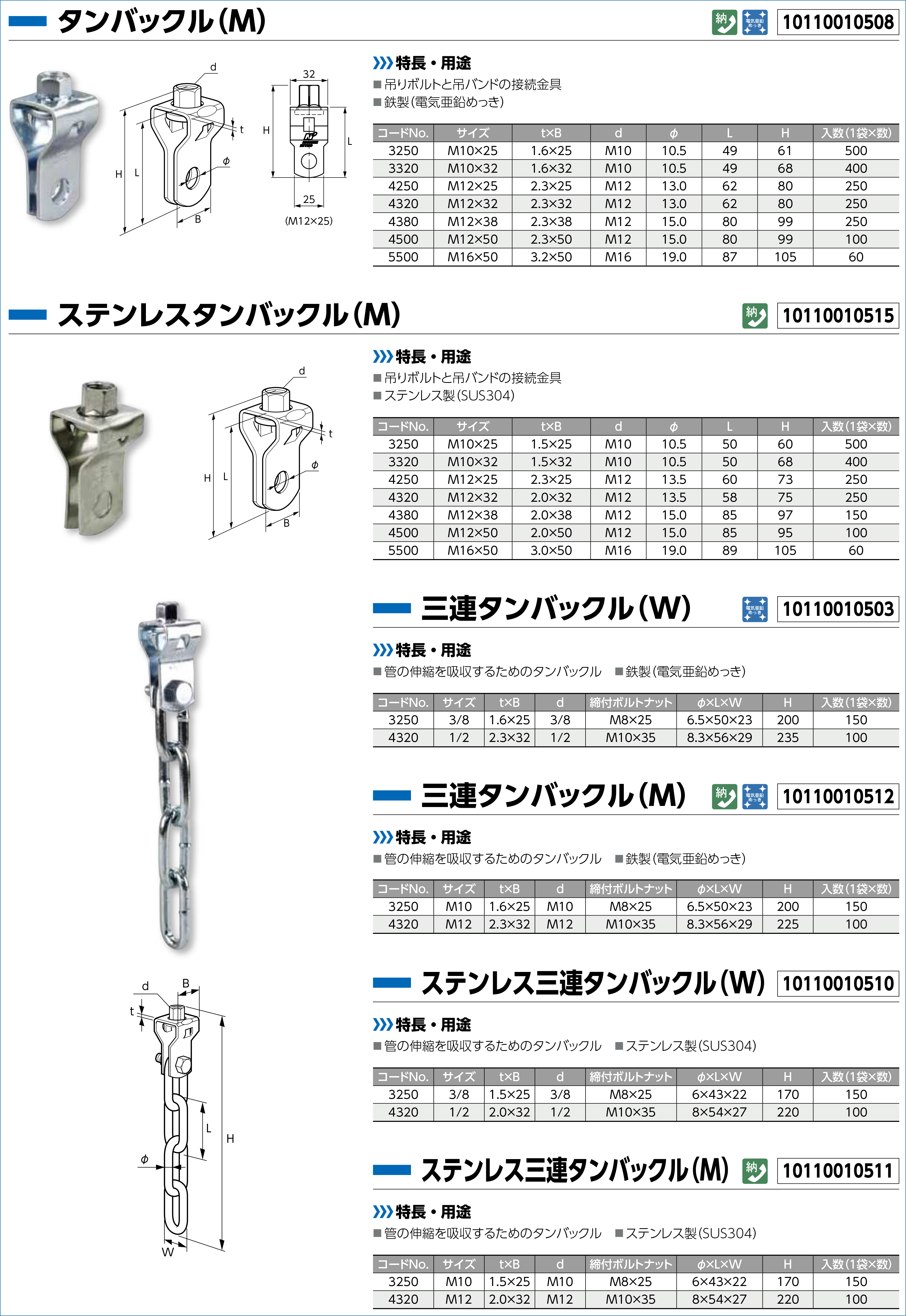

タンバックル(M) N-010508

[ 特長・用途 ]

■ 吊りボルトと吊バンドの接続金具
■ 鉄製(電気亜鉛めっき)





ステンタンバックル(M) N-010515

[ 特長・用途 ]

■ 吊りボルトと吊バンドの接続金具
■ ステンレス製(SUS304)
納期をご確認ください





三連タンバックル(W) N-010503

三連タンバックル

[ 特長・用途 ]

■ 管の伸縮を吸収するためのタンバックル
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





三連タンバックル(M) N-010512

三連タンバックル

[ 特長・用途 ]

■ 管の伸縮を吸収するためのタンバックル
■ 鉄製(電気亜鉛めっき)





ステン三連タンバックル(W) N-010510

三連タンバックル

[ 特長・用途 ]

■ 管の伸縮を吸収するためのタンバックル
■ ステンレス製(SUS304)





ステン三連タンバックル(M) N-010511

三連タンバックル

[ 特長・用途 ]

■ 管の伸縮を吸収するためのタンバックル
■ ステンレス製(SUS304)
納期をご確認ください

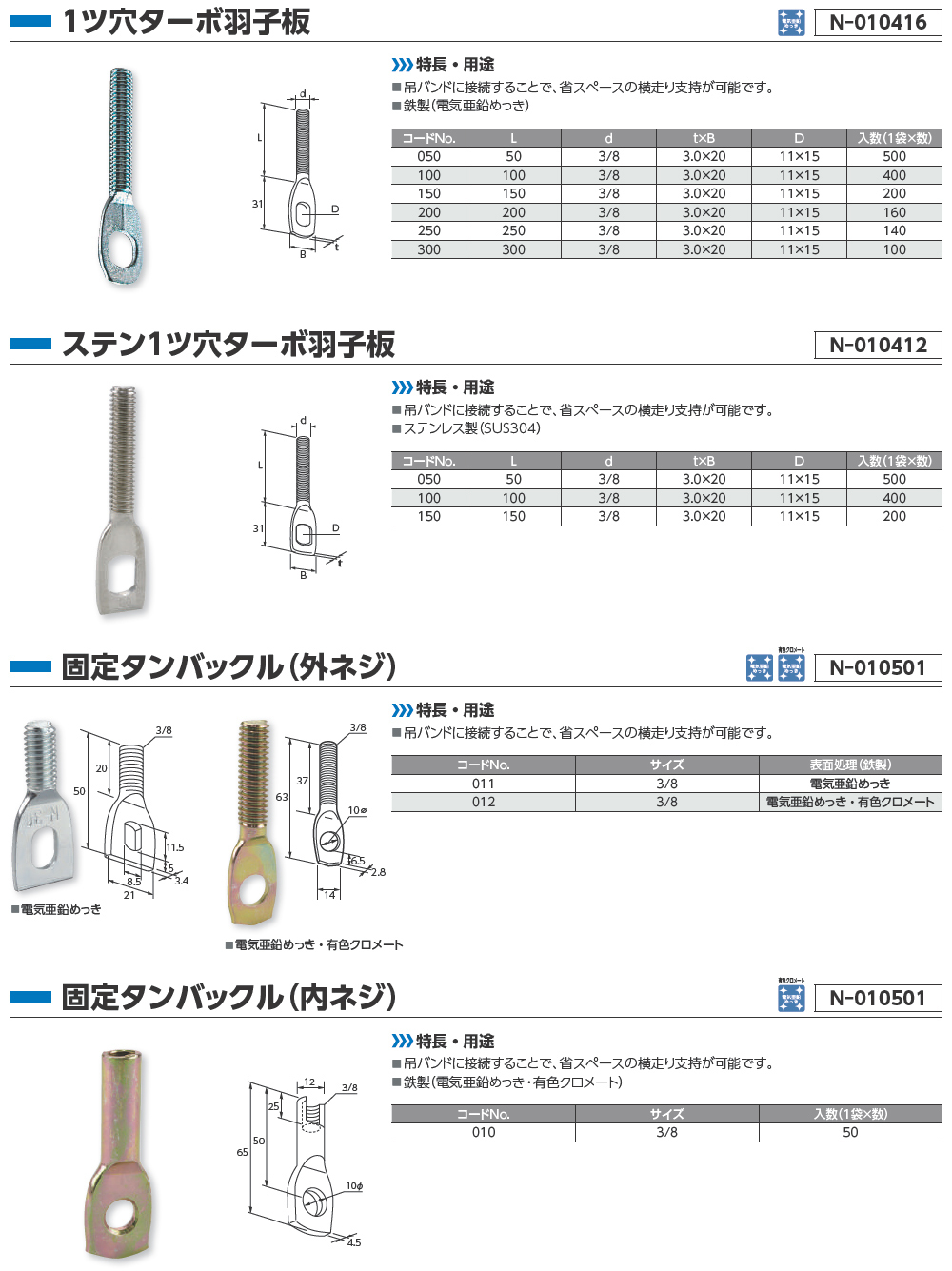

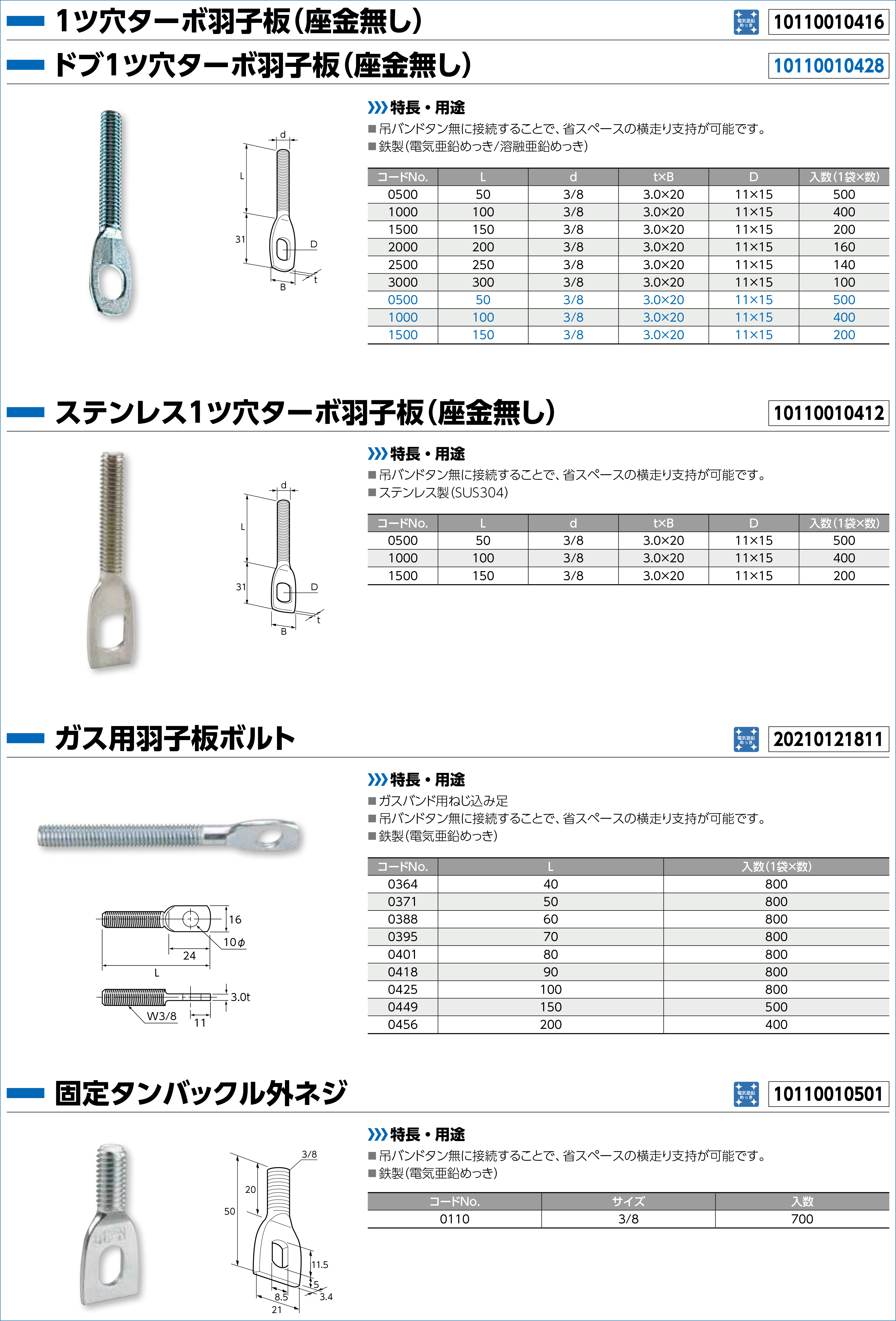

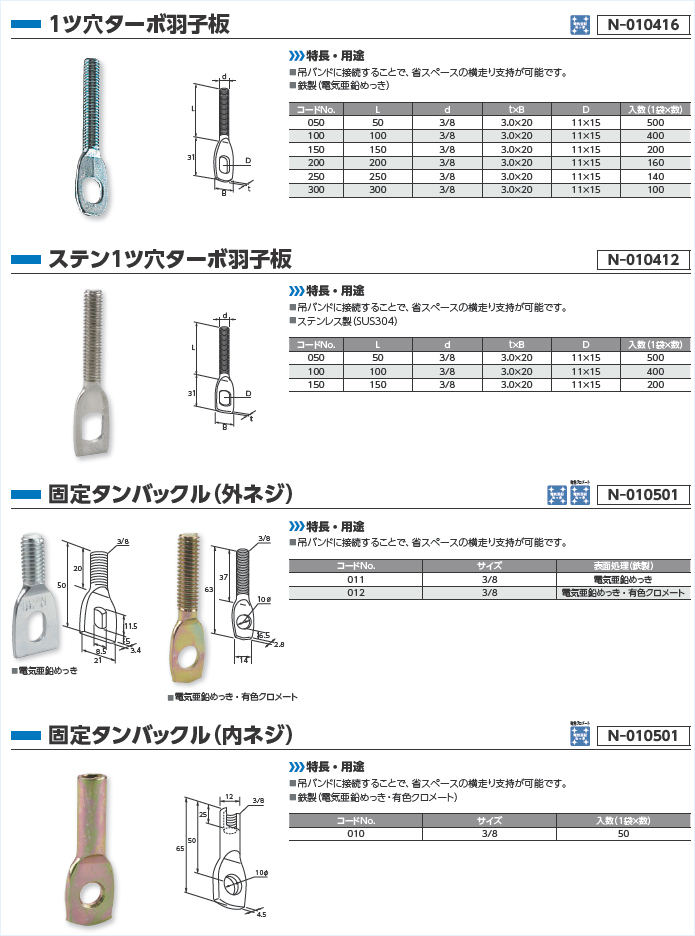

1ツ穴ターボ羽子板 N-010416

1ツ穴ターボ羽子板

[ 特長・用途 ]

■ 吊バンドに接続することで、省スペースの横走り支持が可能です。
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





ステン1ツ穴ターボ羽子板 N-010412

ステン1ツ穴ターボ羽子板

[ 特長・用途 ]

■ 吊バンドに接続することで、省スペースの横走り支持が可能です。
■ ステンレス製(SUS304)





固定タンバックル(外ネジ) N-010501

固定タンバックル(外ネジ)

[ 特長・用途 ]

■ 吊バンドに接続することで、省スペースの横走り支持が可能です。





固定タンバックル(内ネジ) N-010501

固定タンバックル(内ネジ)

[ 特長・用途 ]

■ 吊バンドに接続することで、省スペースの横走り支持が可能です。
■ 鉄製(電気亜鉛めっき・有色クロメート)

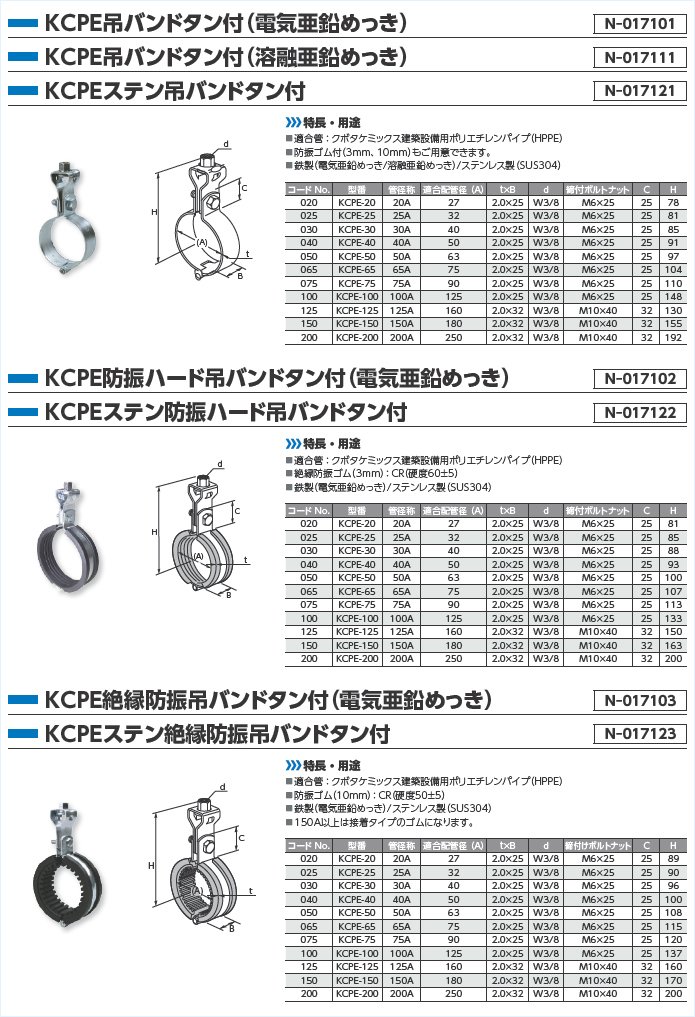

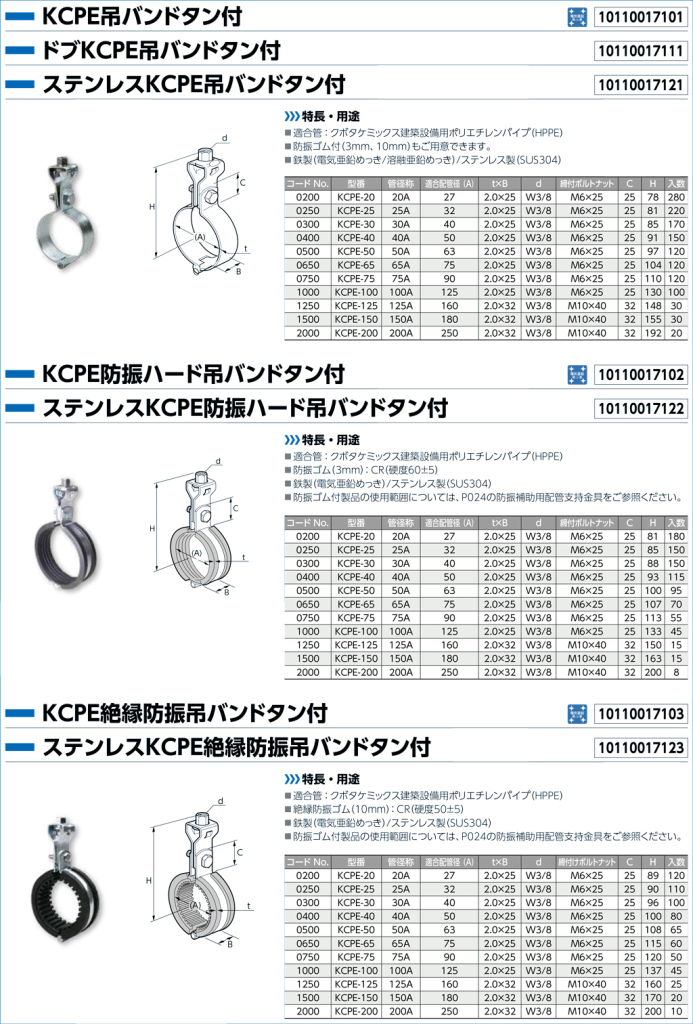

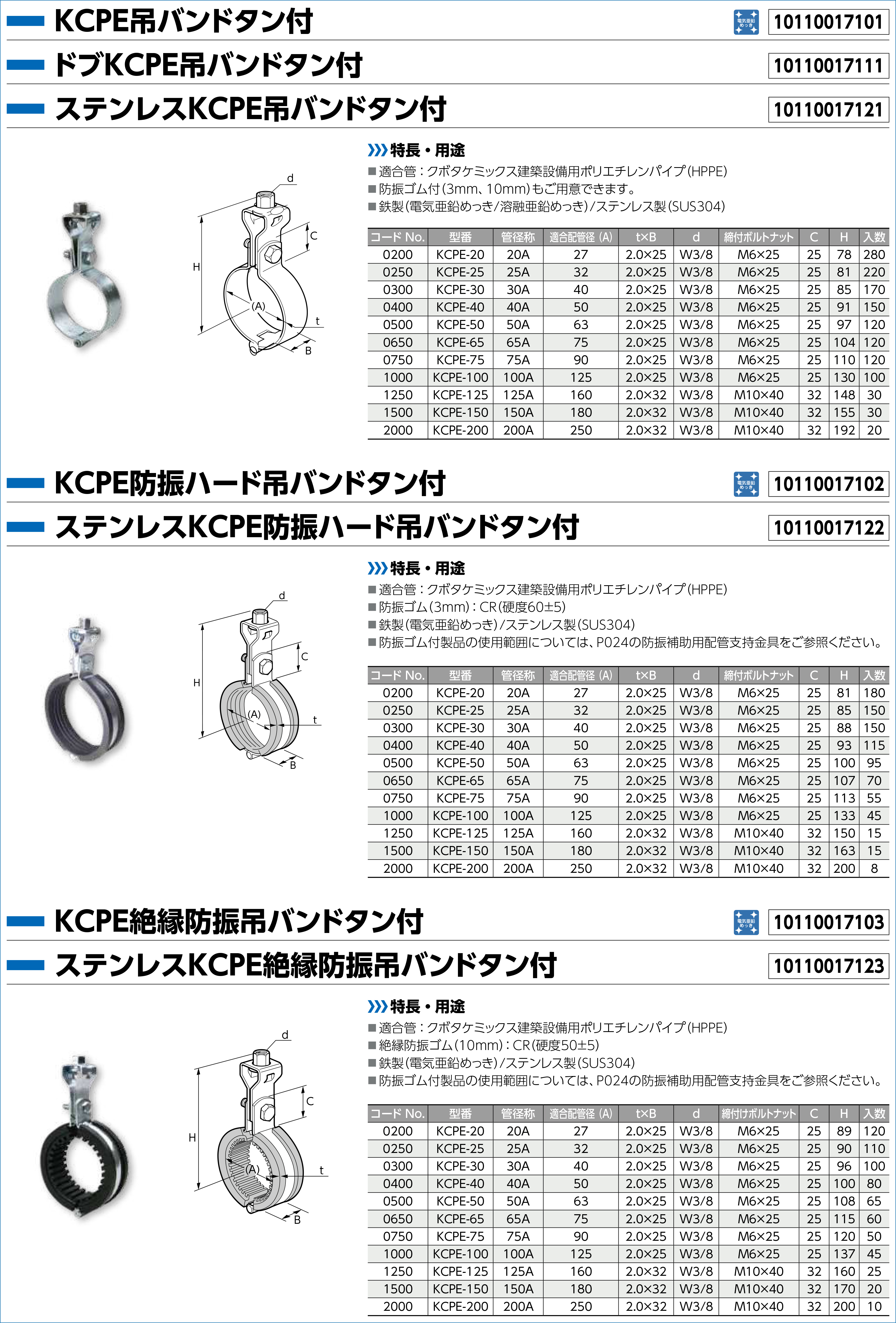

KCPE防振ハード吊バンドタン付 N-017102

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ 防振ゴム(3mm):CR(硬度50±5)
■ 鉄製(電気亜鉛めっき)





KCPE防振ハード吊バンドタン付 N-017122

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ 防振ゴム(3mm):CR(硬度50±5)
■ ステンレス製(SUS304)





KCPE立バンド N-017201

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ 鉄製(電気亜鉛めっき)
■ 防振ゴム付(3mm、10mm)もご用意できます。





KCPE立バンド N-017221

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ ステンレス製(SUS304)
■ 防振ゴム付(3mm、10mm)もご用意できます。





KCPE床バンド N-017601

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ 鉄製(電気亜鉛めっき)
■ 防振ゴム付(3mm、10mm)もご用意できます。





KCPE床バンド N-017621

[ 特長・用途 ]

■ 適合管:クボタケミックス建築設備用ポリエチレンパイプ(HPPE)
■ ステンレス製(SUS304)
■ 防振ゴム付(3mm、10mm)もご用意できます。





その他 KCPE支持金具



[ 特長・用途 ]

■ 鉄製(電気亜鉛めっき)/ステンレス製(SUS304)
