排水特殊継手支持

カタログダウンロード

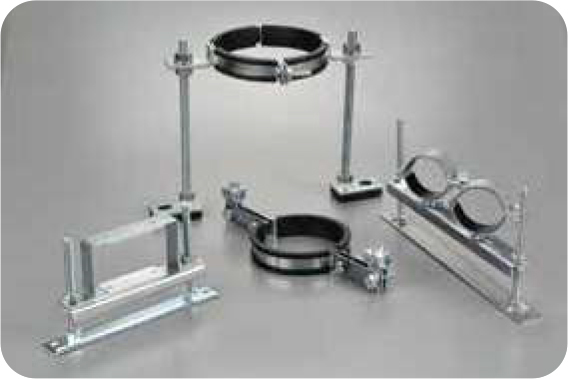

集合住宅排水用支持金具

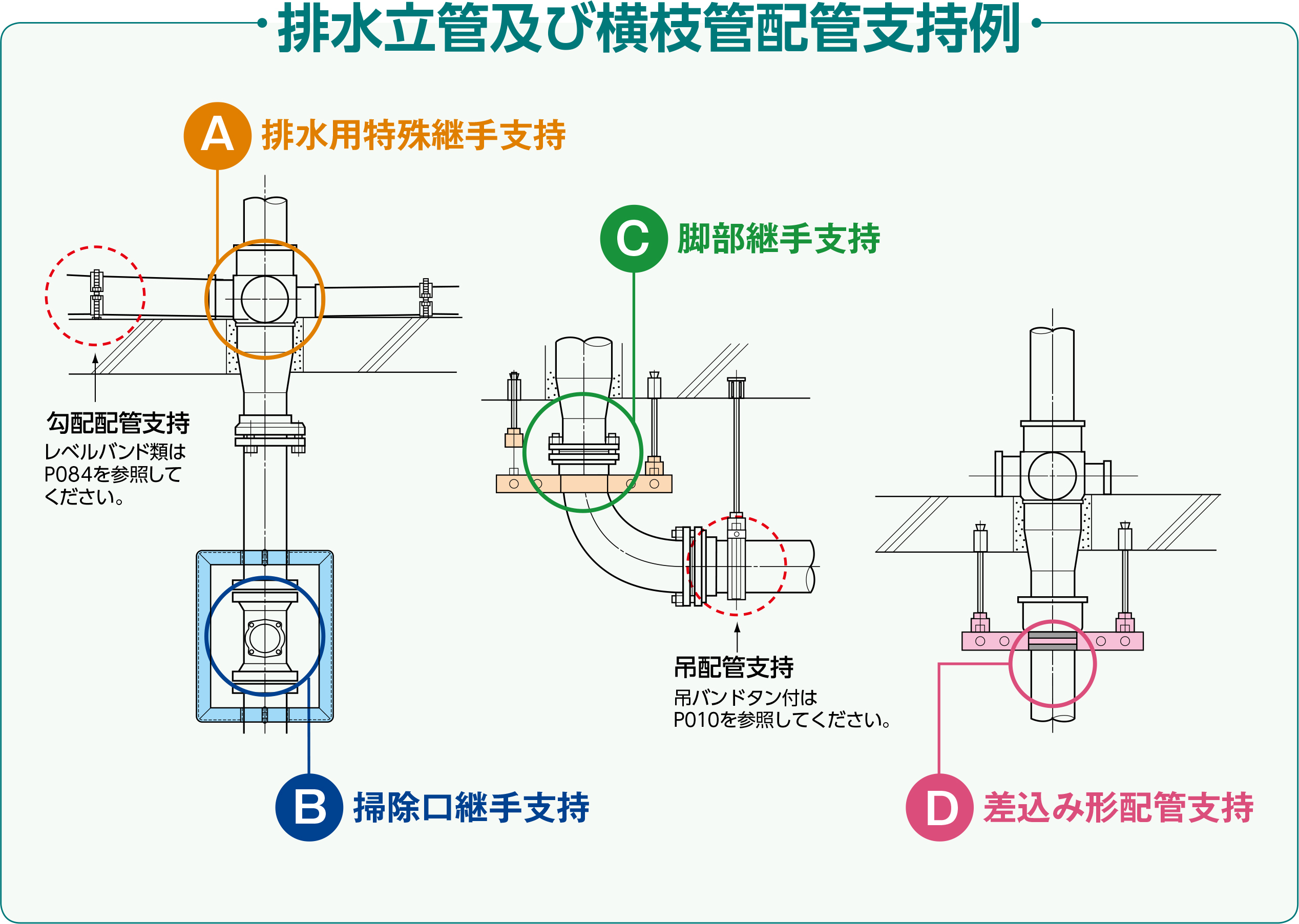

集合住宅で使用される排水特殊継手(集合管)と排水立て管及び横枝管の支持金具

セッター類に使用される主材質
● 鉄製
表面処理(鉄製)
● 電気亜鉛めっき
セッター類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR)



【集合住宅排水廻り用支持金具ご使用上の注意】
  1. 排水用特殊継手用支持金具類は、基本的に排水用特殊継手の振れ止め支持を目的にした支持金具です。
  2. 排水用特殊継手用支持金具類は、立て管自体の重量を支える
  3. スラブ埋込式固定タイプは、スリーブ寸法によって使用できない場合があります。ご確認の上、ご使用ください。
  4. 立て管パイプシャフトの寸法によって、使用できない場合があります。ご確認の上、ご使用ください。
  5. 立管ジョイント金具は、掃除口継手と立て管及び床貫通での立て管の振れ止めを目的にした製品です。層間変位を軽減させる機能はありません。
  6. クランク金具を使用される場合は、強度を確認の上、ご使用ください。
  7. 単管式排水継手用支持金具、フネン遮音システム用支持金具類は、基本的に排水用特殊継手の振れ止め支持を目的にした支持金具です。
  8. 単管式排水継手用支持金具、フネン遮音システム用支持金具類は、立て管自体の重量を支える形状にはなっていません。
  9. スラブセッターは、スリーブ寸法によって使用できない場合があります。ご確認の上、ご使用ください。
  10. ヘッダ用サポートバンドは、JwKT排水ヘッダ用床置きタイプの支持金具です。他には使用しないでください。
  11. ヘッダ用サポートバンドは、必ずアンカー固定を行なってください。
  12. 床貫通部付近で防水処理等が行なわれる場合、施工状況を充分に確認の上、ご使用ください。
  13. HLSバンドには、配管重量以外はかけないでください。スライドベースが曲がる原因になります。
  14. HLSバンドGP・VP用と耐火二層管用では、スライド幅が異なりますので、ご注意ください。
  15. 装着している防振ゴム類は、各継手に対しての衝撃緩和や異種金属による防食保護の役目を果たしておりますが、防振支持等の補助であり、振動伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
  16. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

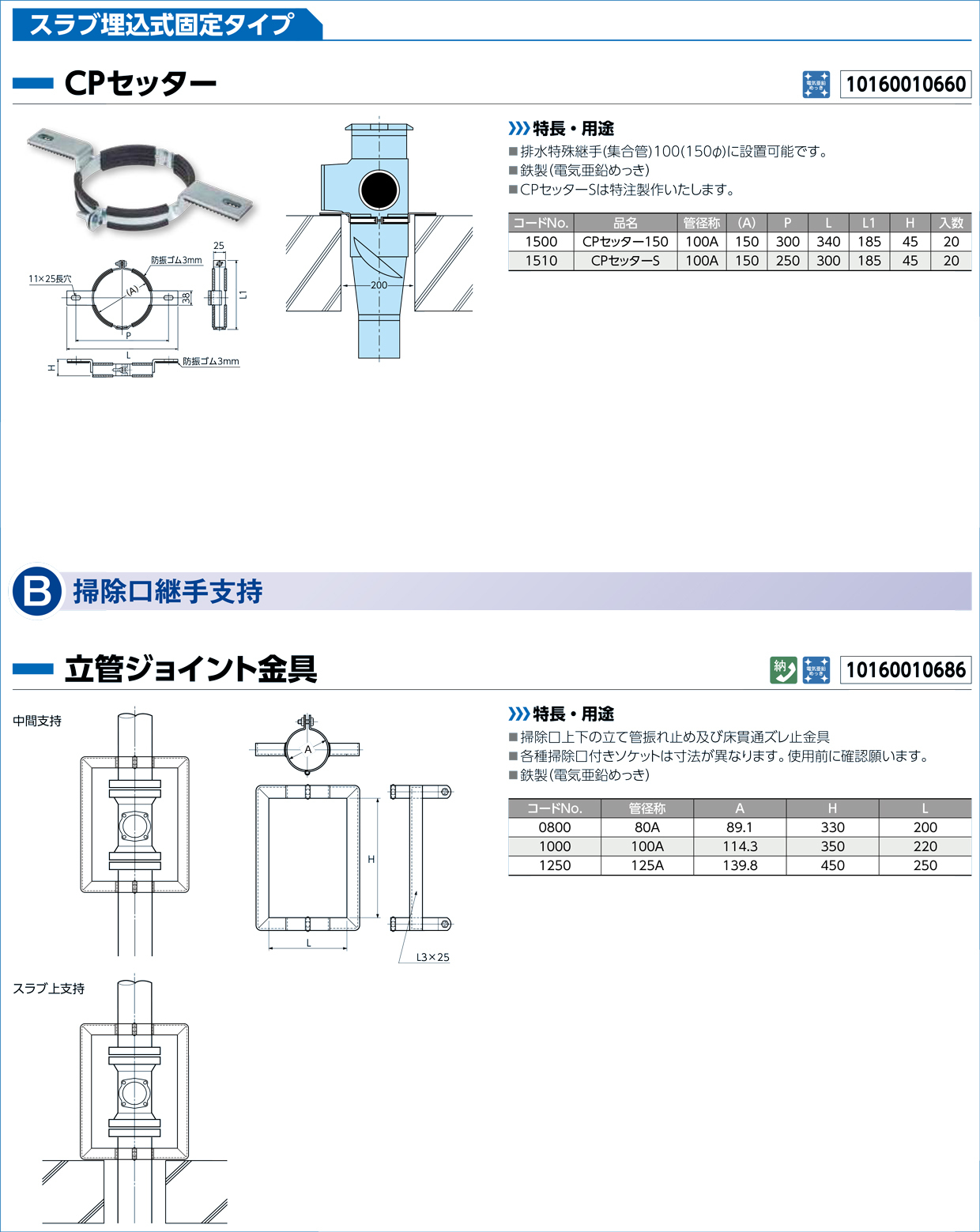

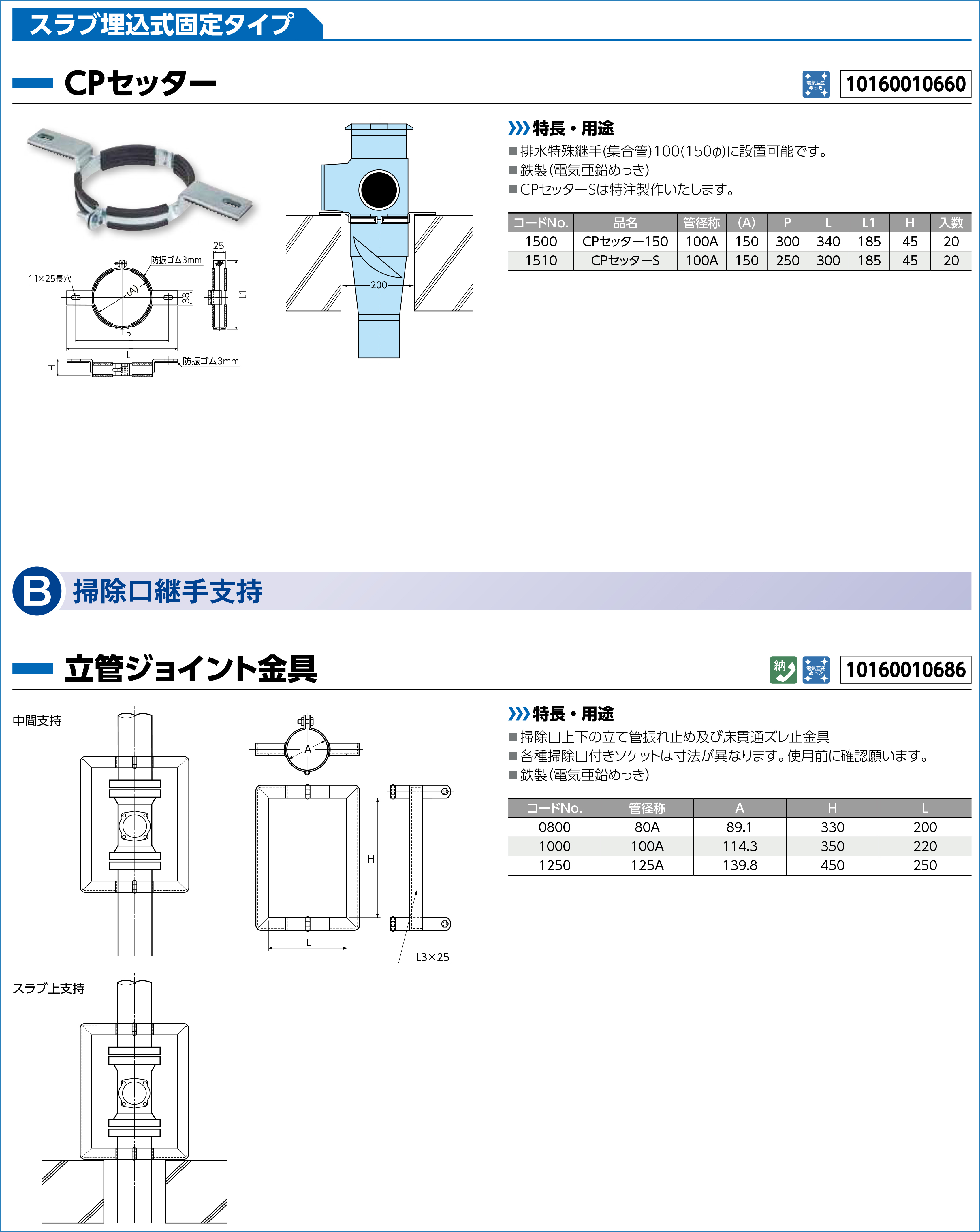

CPセッター N-010660

CPセッター

[ 特長・用途 ]

■ 排水特殊継手(集合管)100A(150φ)に設置可能です。
■ 鉄製(電気亜鉛めっき)
■ CPセッターSは特注製作いたします。

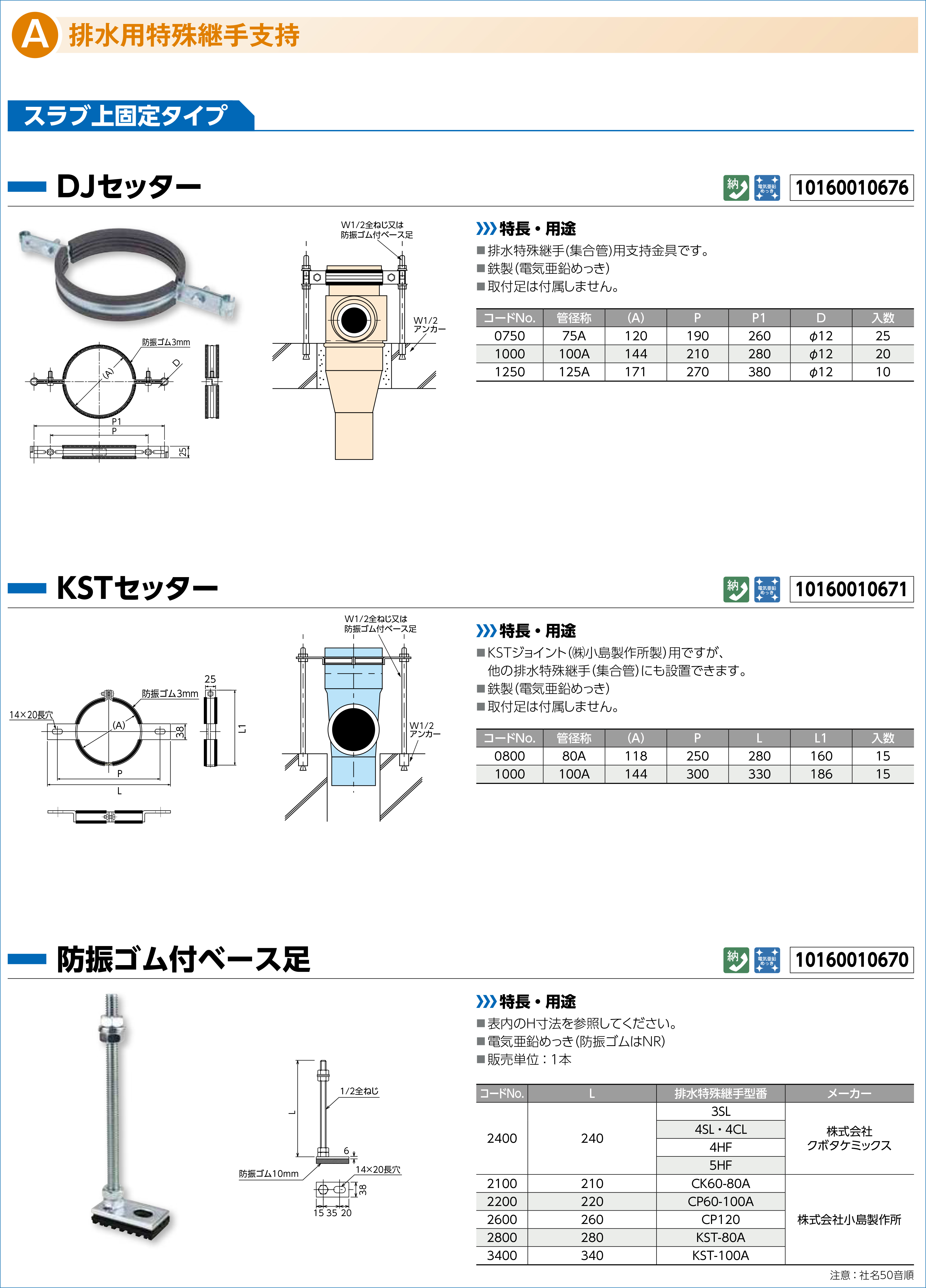

スラブ上固定タイプ


DJセッター N-010676

DJセッター

[ 特長・用途 ]

■ 排水特殊継手(集合管)100A用支持金具です。
■ 鉄製(電気亜鉛めっき)
■ 取付足は付属しません。





KSTセッター N-010671

KSTセッター

[ 特長・用途 ]

■ KSTジョイント(㈱小島製作所製)用ですが、
他の排水特殊継手(集合管)にも設置できます。
■ 鉄製(電気亜鉛めっき)
■ 取付足は付属しません。







コアセッターP N-01065

[ 特長・用途 ]

■ コアジョイント(㈱小島製作所製)100A用支持金具です。
■ 鉄製(電気亜鉛めっき)





防振ゴム付ベース足 N-010670

[ 特長・用途 ]

■ 表内のH寸法を参照してください。
■ 電気亜鉛めっき(防振ゴムはNR)




掃除口継手支持


立管ジョイント金具 N-010686

立管ジョイント金具

[ 特長・用途 ]

■ 掃除口上下の立て管振れ止め及び床貫通ズレ止金具
■ 各種掃除口付きソケットは寸法が異なります。使用前に確認願います。
■ 鉄製(電気亜鉛めっき)

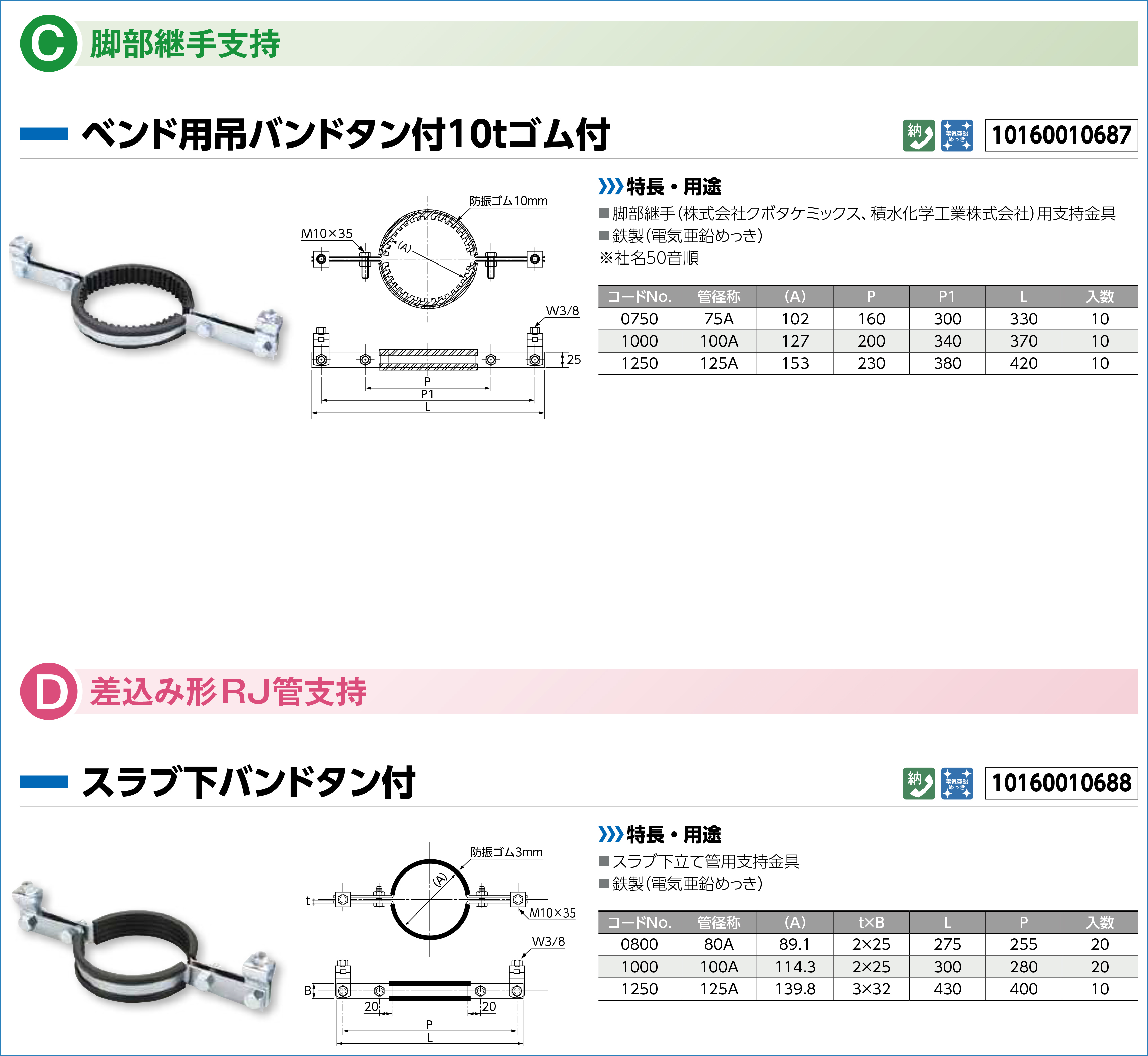

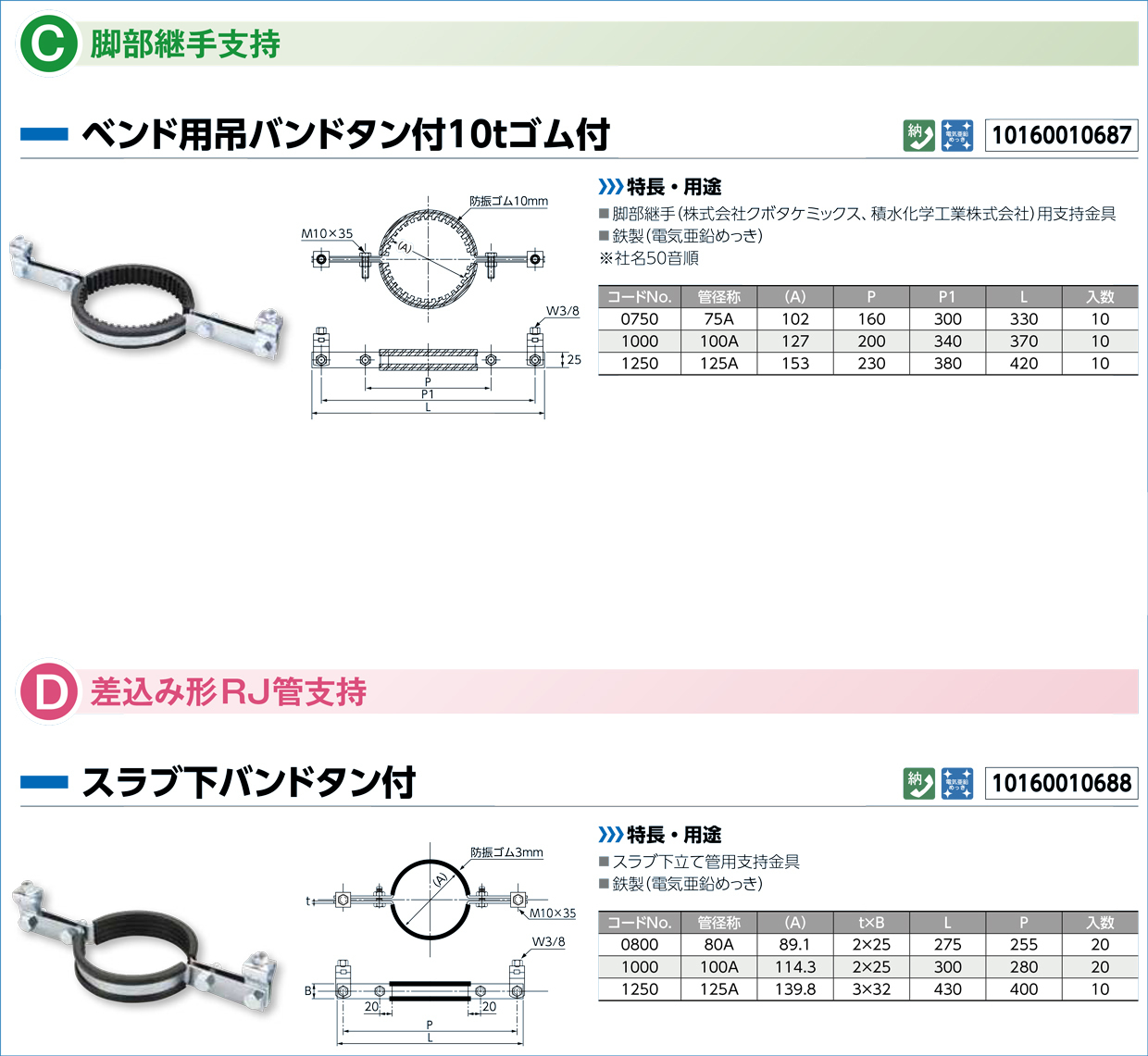

脚部継手支持


ベンド用吊バンドタン付 N-010687

ベンド用吊バンドタン付

[ 特長・用途 ]

■ 脚部継手(㈱クボタ、積水化学工業㈱)用支持金具
■ 鉄製(電気亜鉛めっき)
※社名50音順




差込み形RJ管支持


スラブ下バンドタン付 N-010688

スラブ下バンドタン付

[ 特長・用途 ]

■ スラブ下立て管用支持金具
■ 鉄製(電気亜鉛めっき)

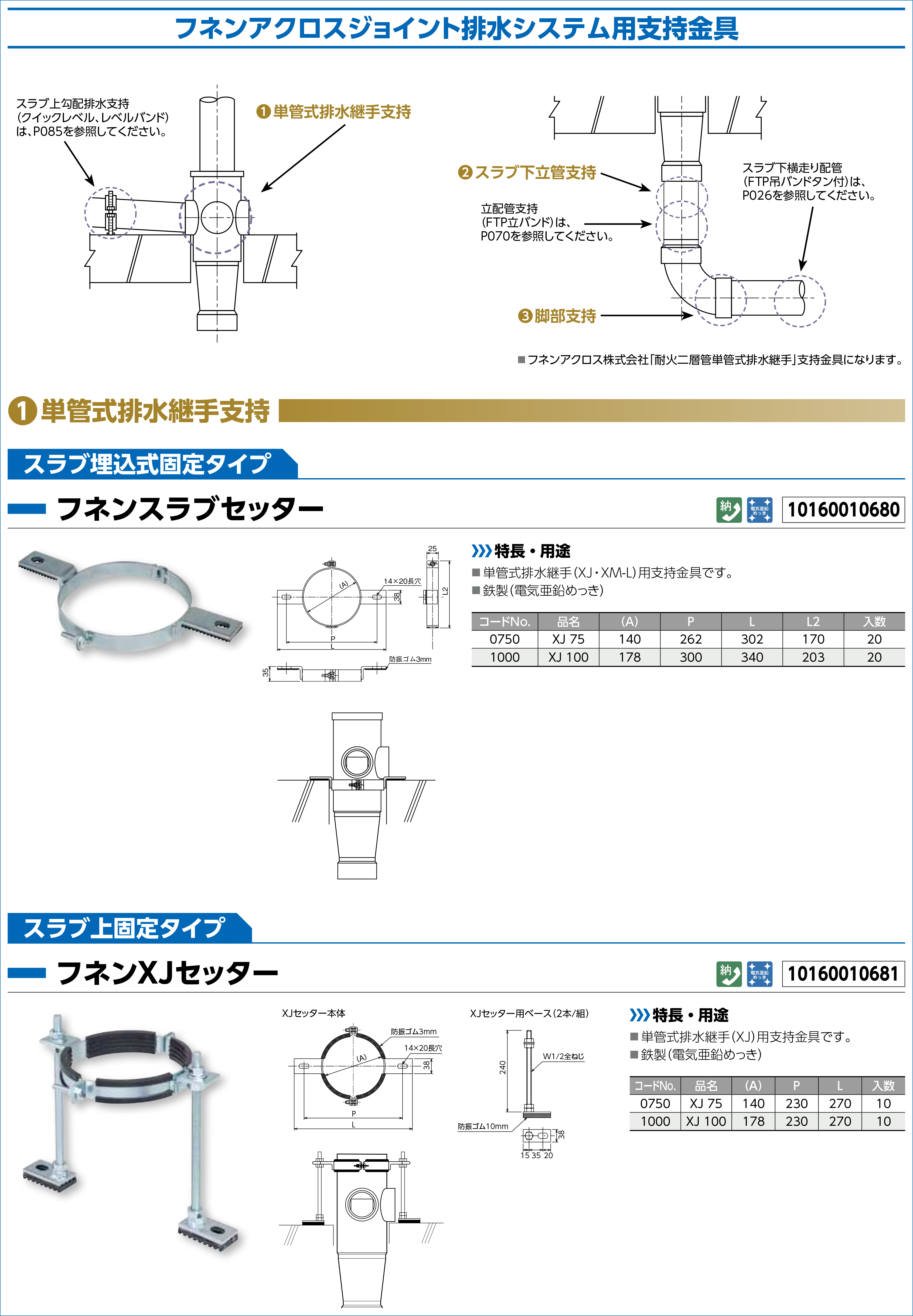

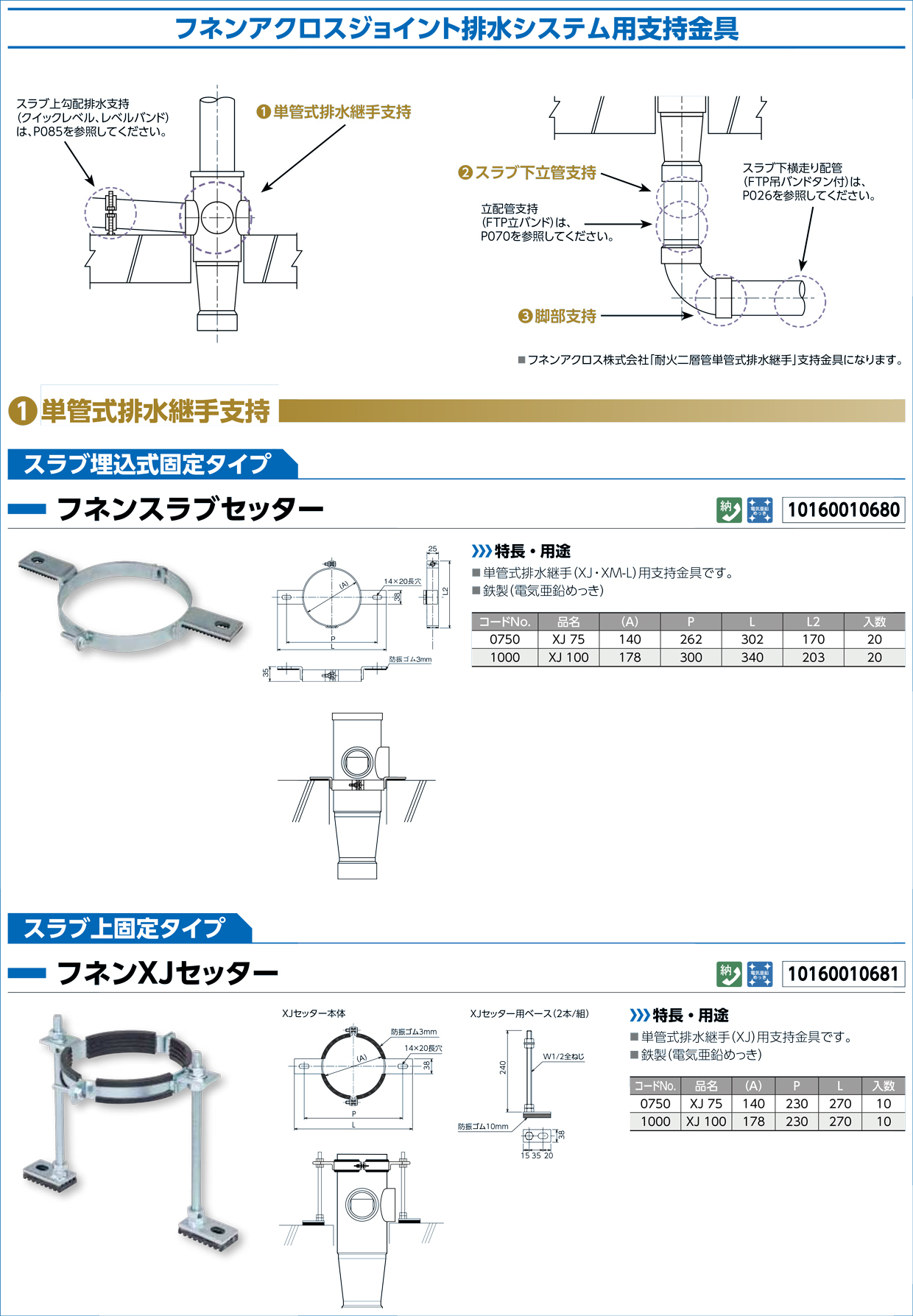

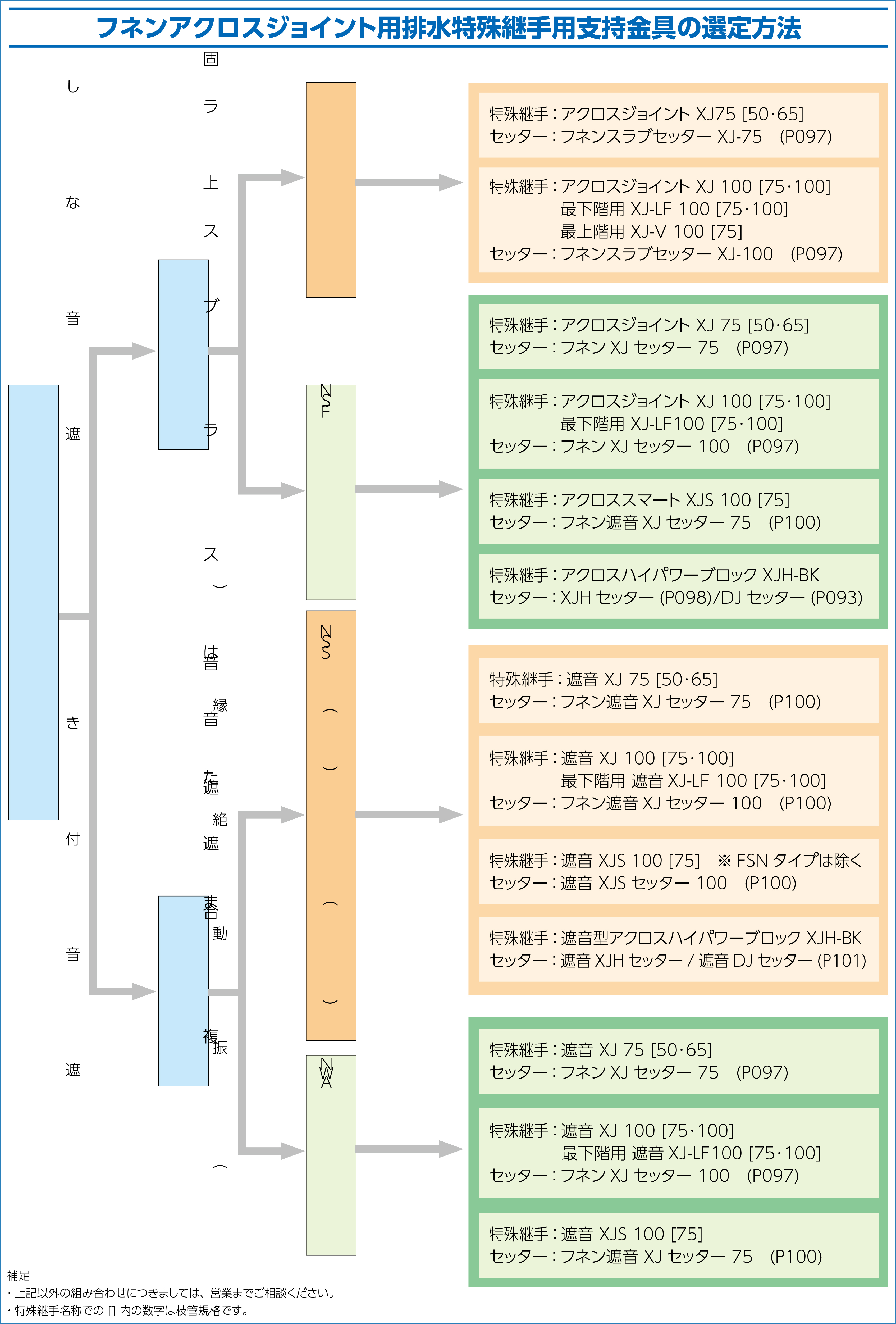

フネンアクロスジョイント排水システム用支持金具


単管式排水継手支持




スラブセッター N-010680

スラブセッター

[ 特長・用途 ]

■ 単管式排水継手(XJ・XM-L)用支持金具です。
■ 鉄製(電気亜鉛めっき)




スラブ上固定タイプ


XJセッター N-010681

XJセッター

[ 特長・用途 ]

■ 単管式排水継手(XJ)用支持金具です。
■ 鉄製(電気亜鉛めっき)


アクロススマートXJS100のスラブ上固定タイプのセッターには「遮音XJセッター75」をご使用してください。




XMセッター N-010682

XMセッター

[ 特長・用途 ]

■ 単管式排水継手(XM-L・S)用支持金具です。
■ 鉄製(電気亜鉛めっき)

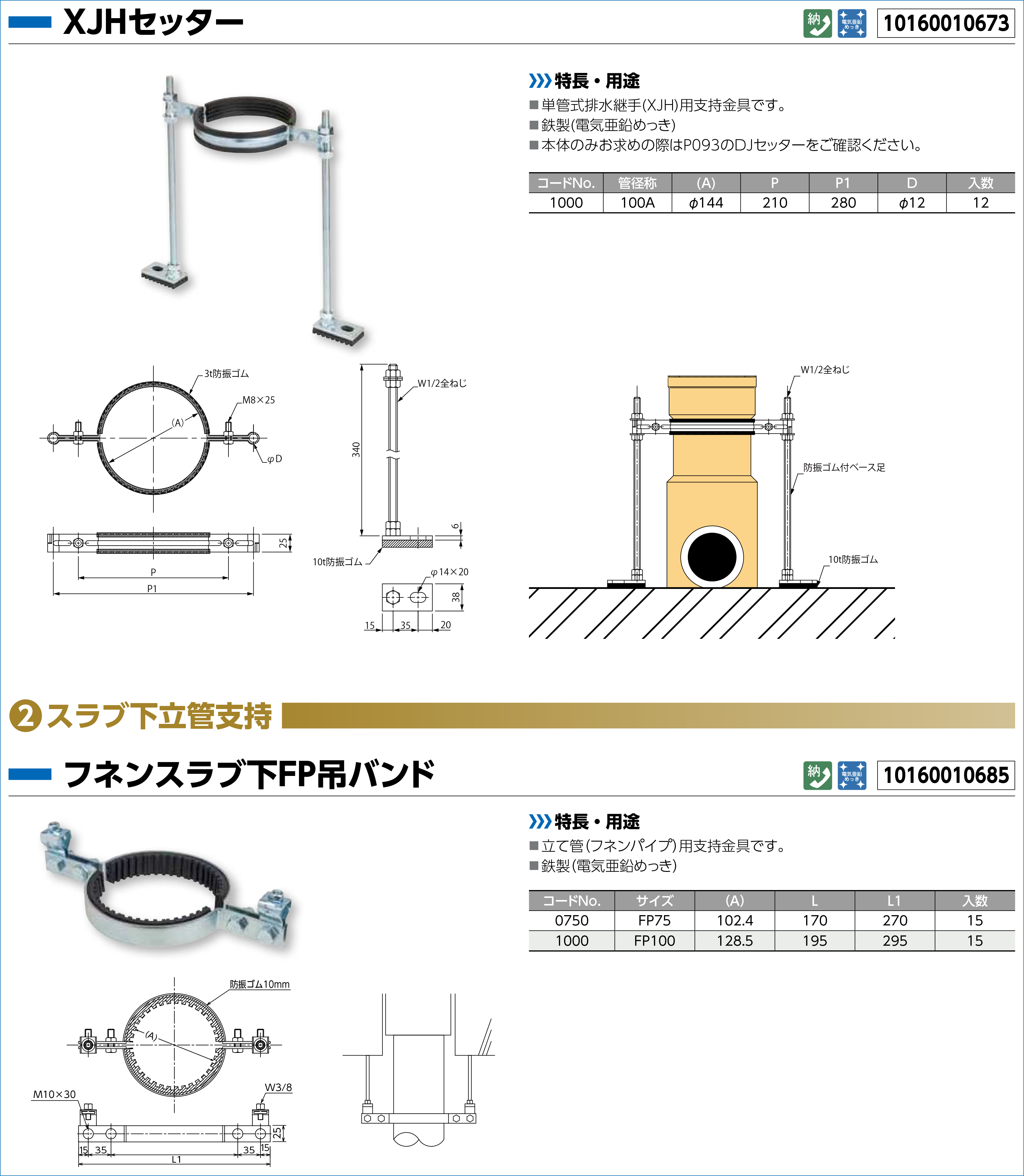

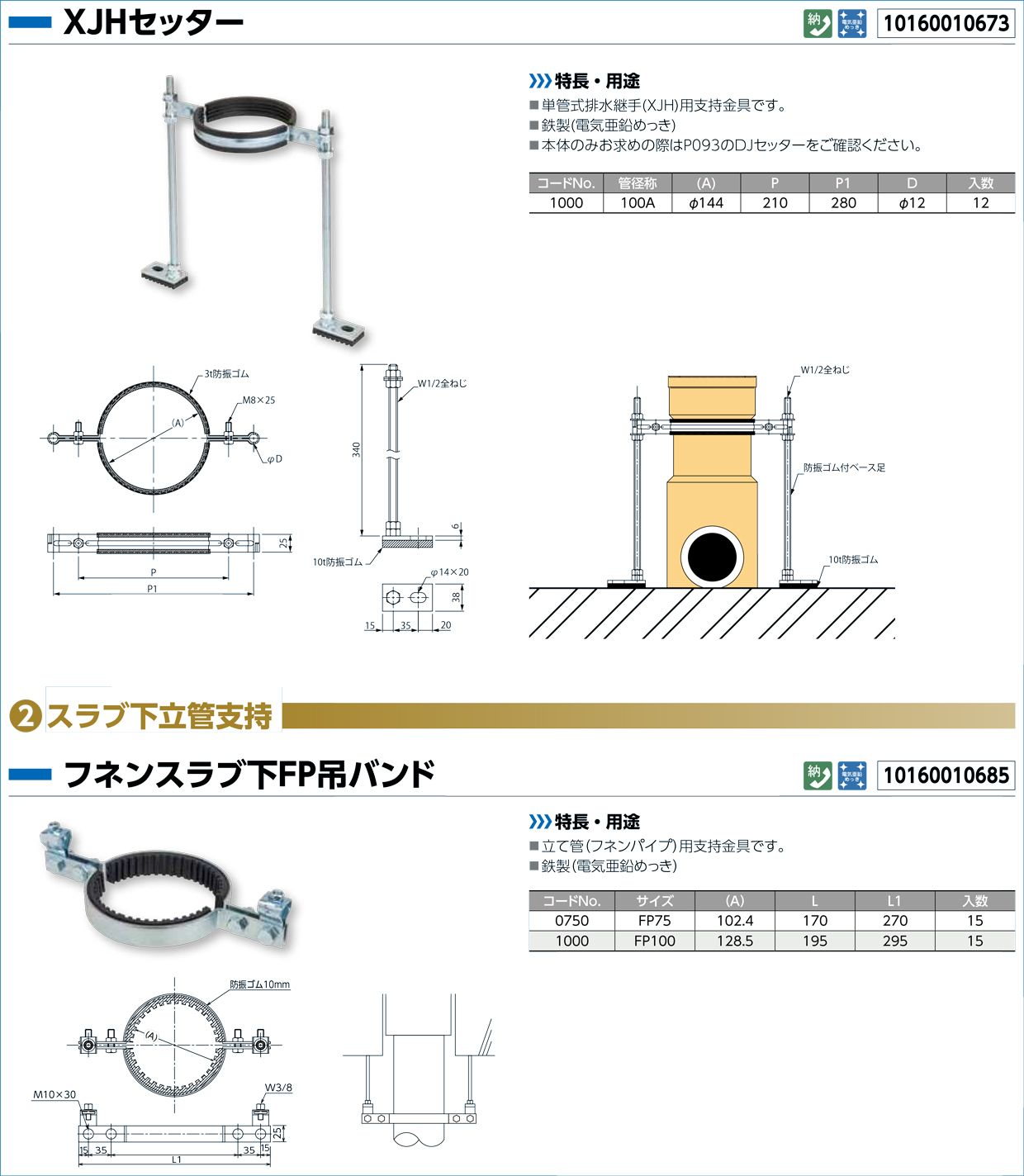

スラブ下FP吊バンド


スラブ下FP吊バンド N-010685

スラブ下FP吊バンド

[ 特長・用途 ]

■ 立て管(フネンパイプ)用支持金具です。
■ 鉄製(電気亜鉛めっき)

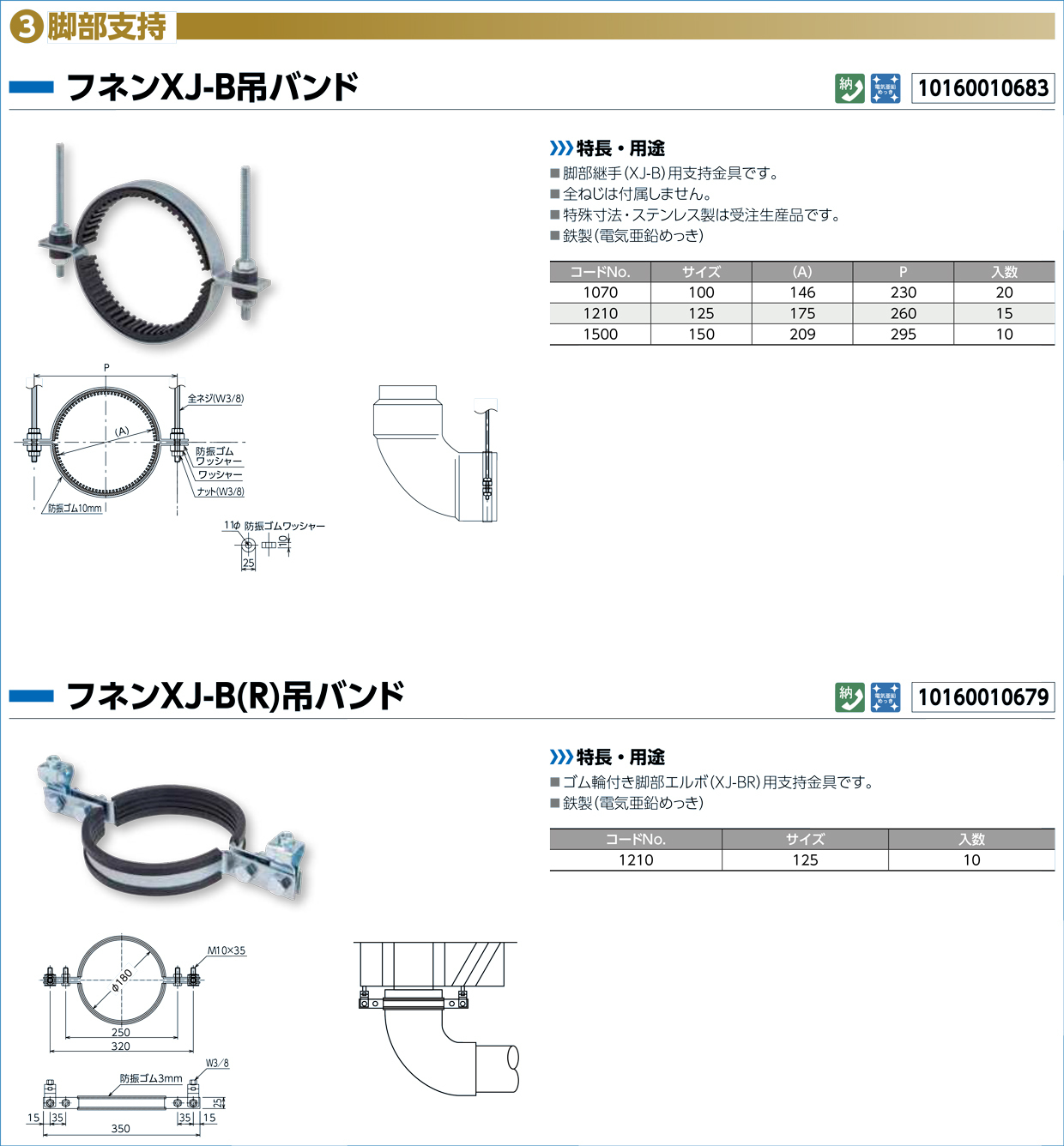

脚部支持

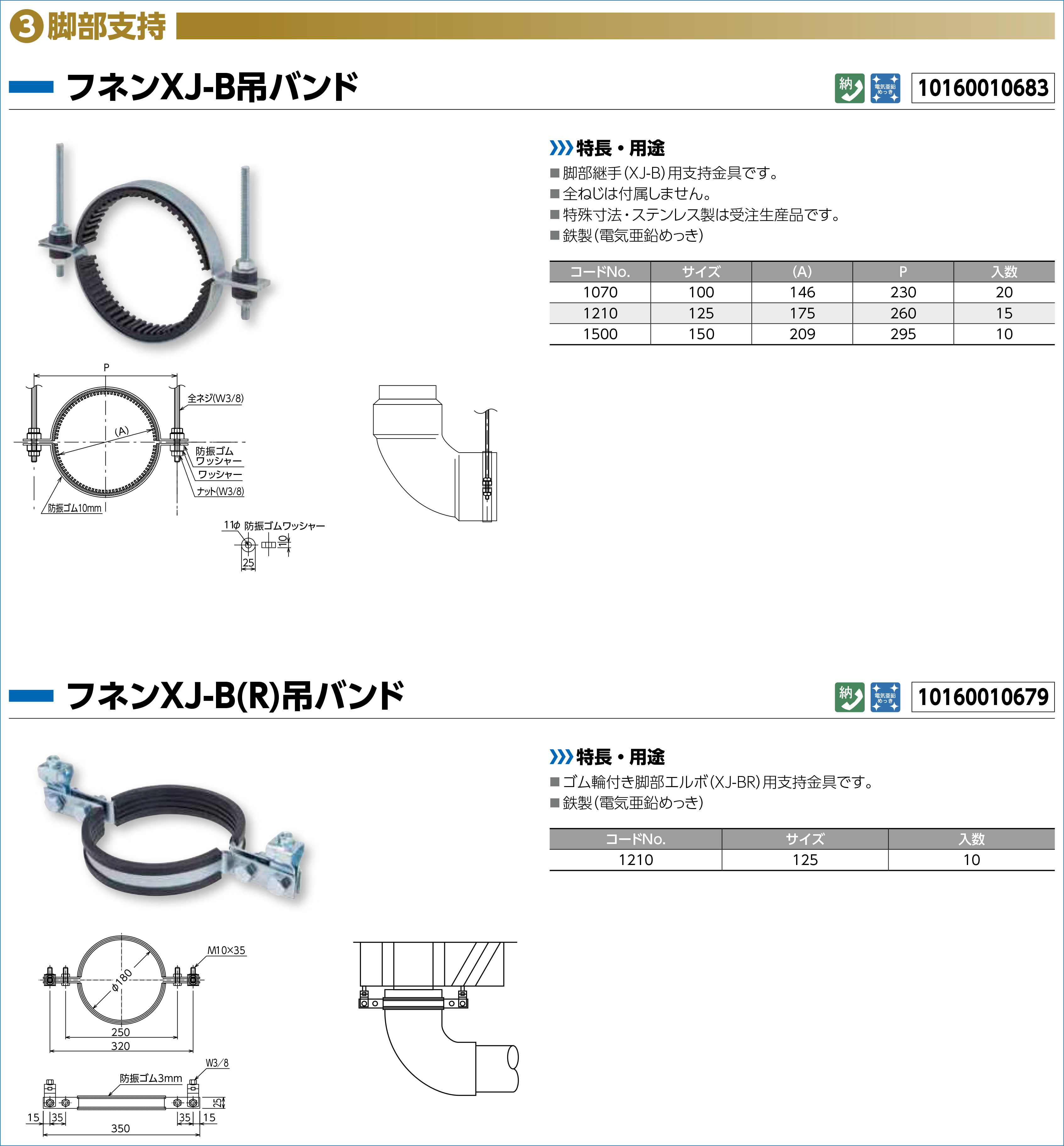

XJ-B吊バンド N-010683

XJ-B吊バンド

[ 特長・用途 ]

■ 脚部継手(XJ-B)用支持金具です。
■ 全ネジは付属しません。
■ 特殊寸法・ステンレス製は受注生産品です。
■ 鉄製(電気亜鉛めっき)





XJ-B(R)吊バンド N-010679

XJ-B(R)吊バンド

[ 特長・用途 ]

■ ゴム輪付き脚部エルボ(XJ-BR)用支持金具です。
■ 鉄製(電気亜鉛めっき)

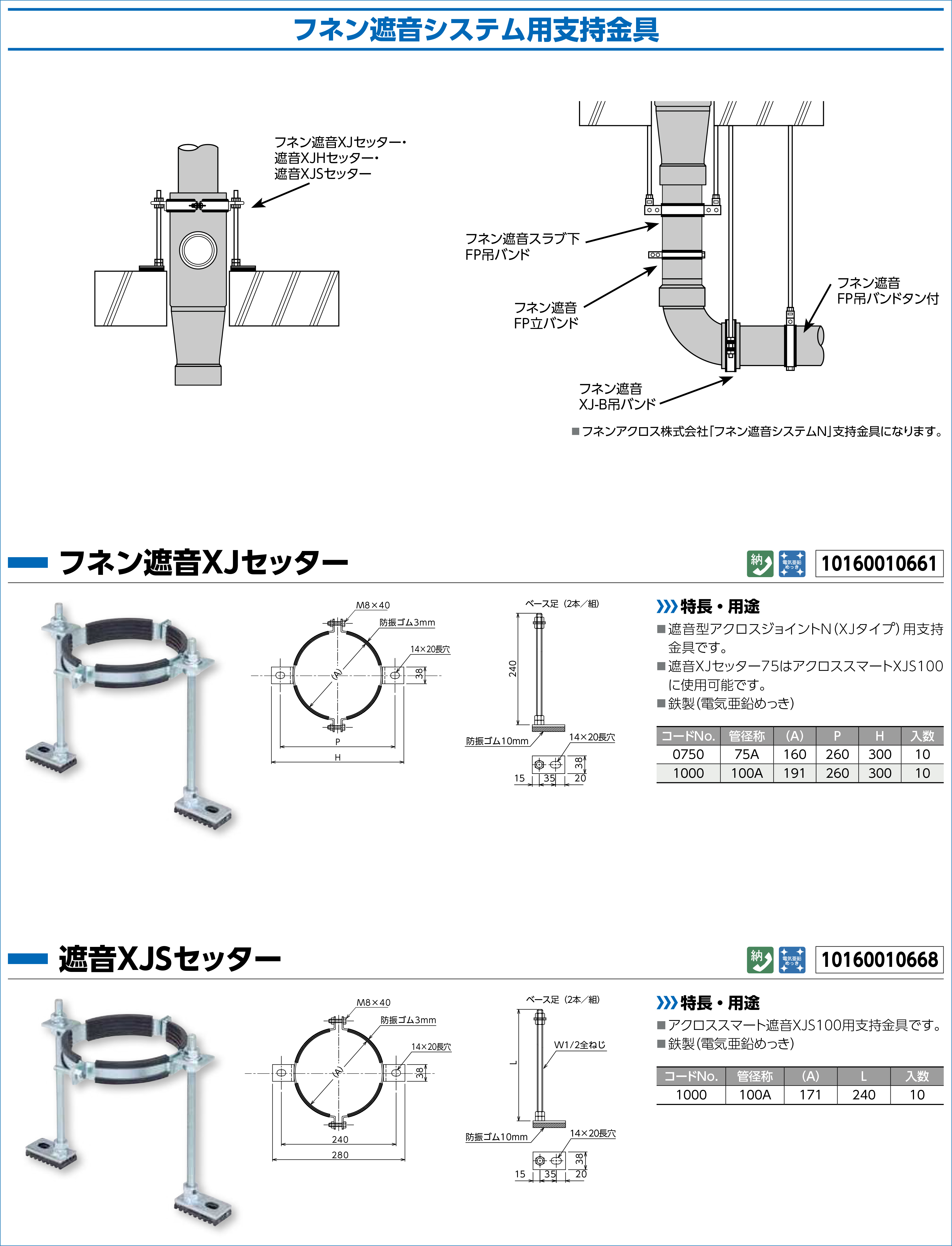

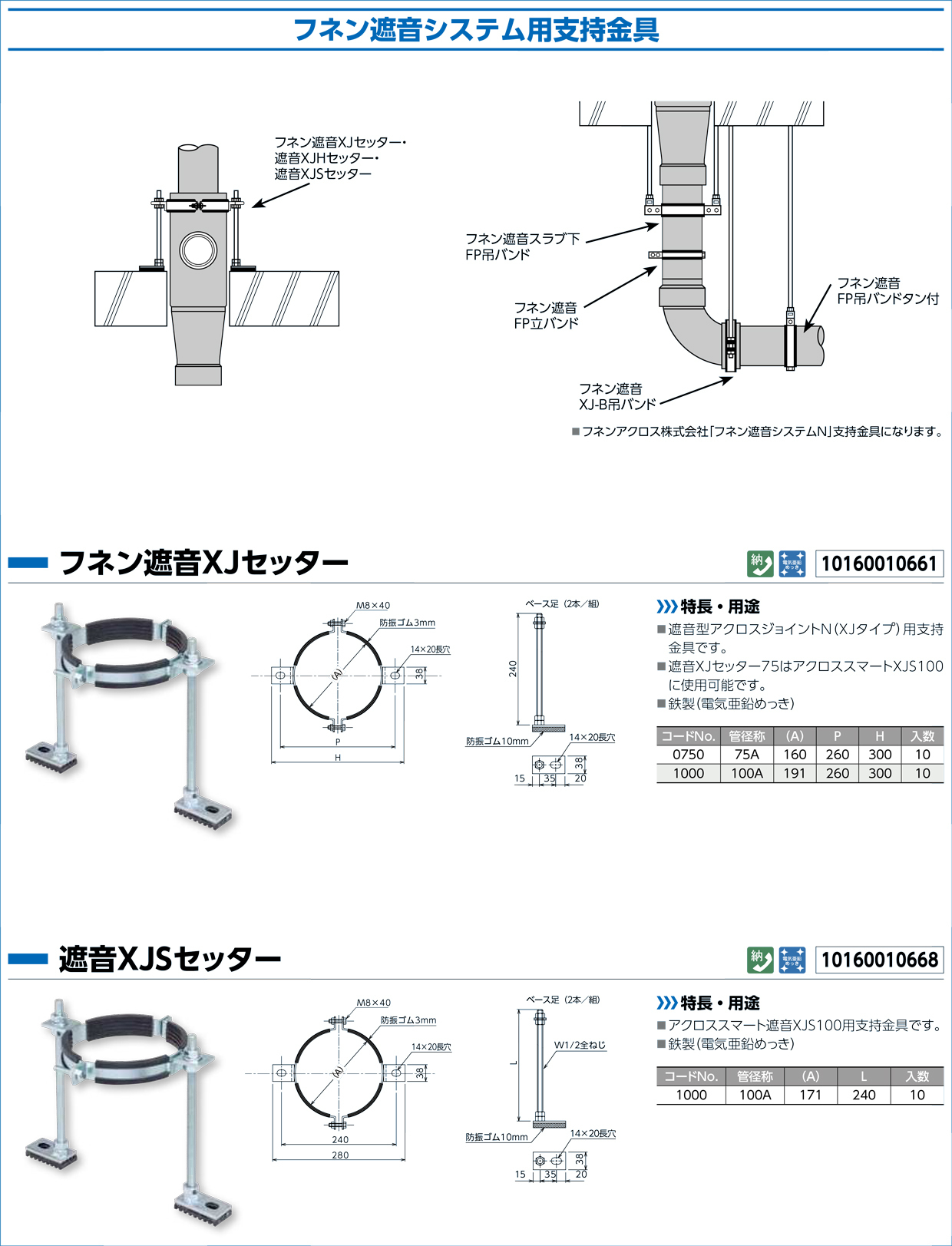

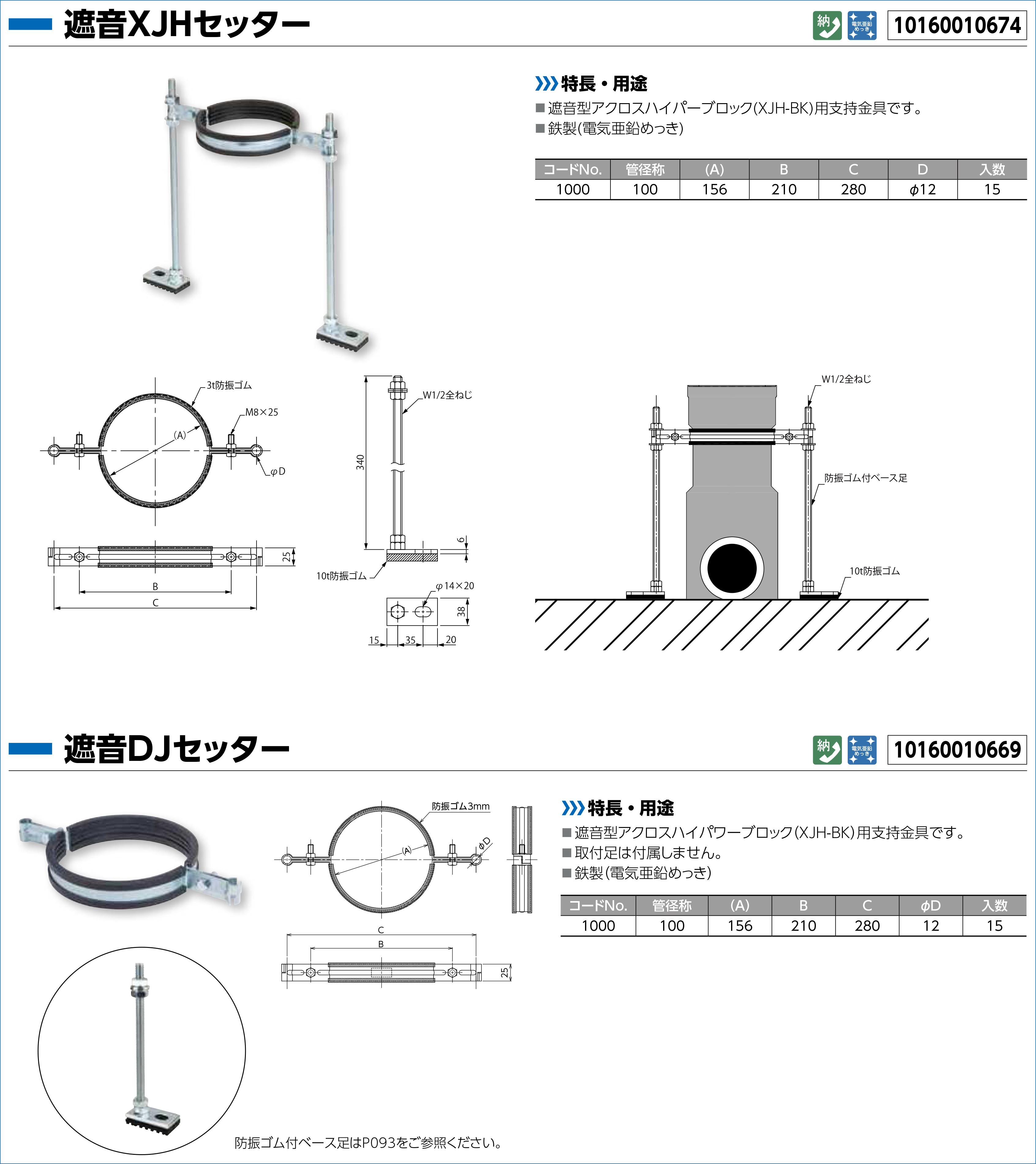

遮音XJセッター N-010661

[ 特長・用途 ]

■ 遮音型アクロスジョイントN(XJタイプ)用支持
金具です。
■ 遮音XJセッター75はアクロススマートXJS100
に使用可能です。
■ 鉄製(電気亜鉛めっき)







遮音XJSセッター N-010668

[ 特長・用途 ]

■ アクロススマート遮音XJS100用支持金具です。
■ 鉄製(電気亜鉛めっき)





遮音XMセッター N-010662

[ 特長・用途 ]

■ 遮音型アクロスジョイントN(L=240/XMLタイ
プ)用支持金具です。
■ 遮音型アクロスジョイントN(L=400/XMSタイ
プ)用支持金具です。
■ 鉄製(電気亜鉛めっき)

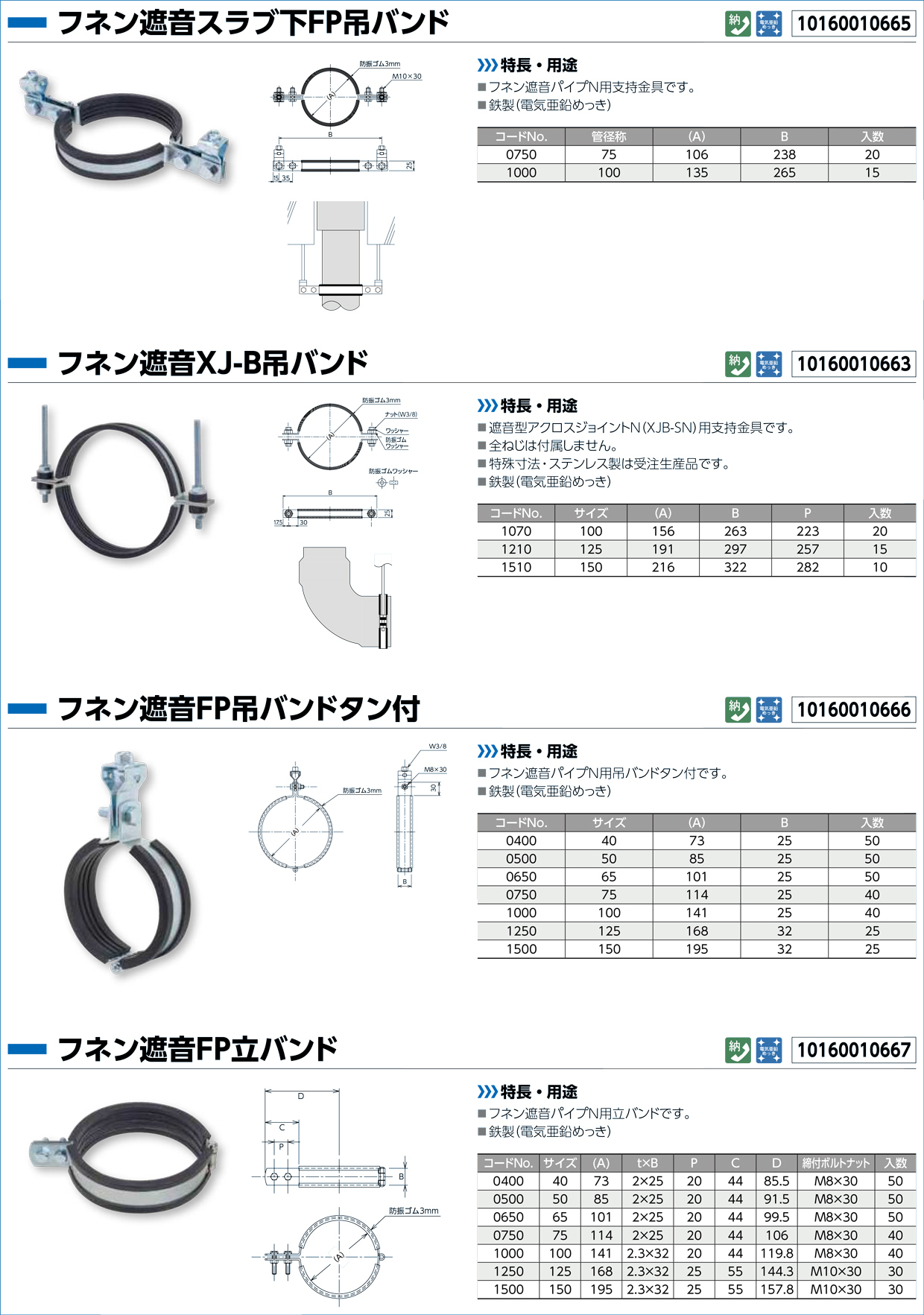

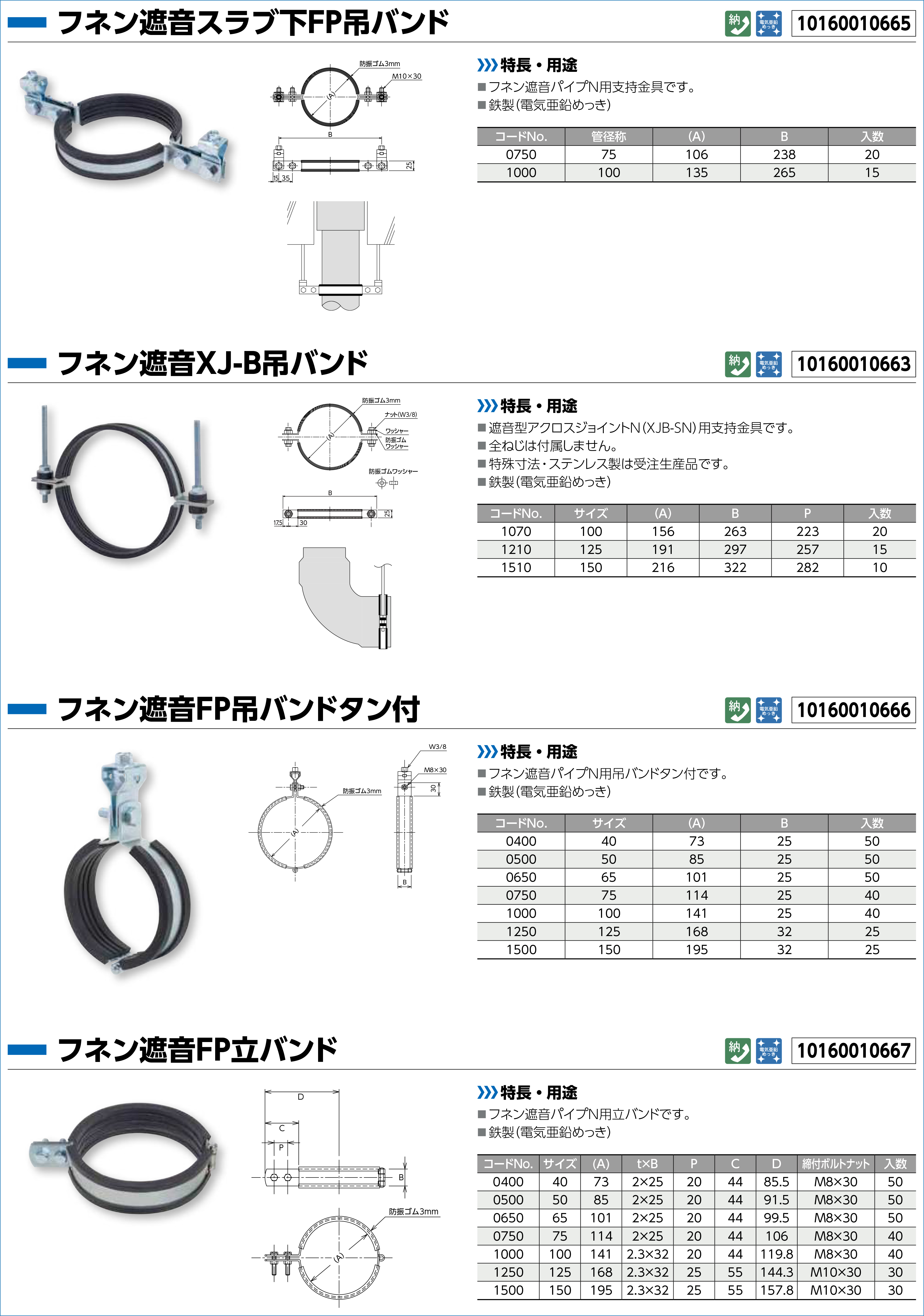

遮音スラブ下FP吊バンド N-010665

[ 特長・用途 ]

■ フネン遮音パイプN用支持金具です。
■ 鉄製(電気亜鉛めっき)




遮音XJ-B吊バンド N-010663

[ 特長・用途 ]

■ 遮音型アクロスジョイントN(XJB-SN)用支持金具です。
■ 全ネジは付属しません。
■ 特殊寸法・ステンレス製は受注生産品です。
■ 鉄製(電気亜鉛めっき)




遮音FP吊バンドタン付 N-010666

[ 特長・用途 ]

■ フネン遮音パイプN用吊バンドタン付です。
■ 鉄製(電気亜鉛めっき)




遮音FP立バンド N-010667

[ 特長・用途 ]

■ フネン遮音パイプN用立バンドです。
■ 鉄製(電気亜鉛めっき)





KSI排水ヘッダ方式支持金具

KSI住宅(UR都市機構)に採用されている排水ヘッダ方式に関連する特殊継手及び排水管支持金具

サポート・HLSバンド類に使用される主材質: 鉄製
表面処理(鉄製):  電気亜鉛めっき
サポートバンド・HLSバンド類に使用されるその他材料 :  防振ゴム(CR/NR)



排水ヘッダ支持

ヘッダ用サポートバンド N-010760

ヘッダ用サポートバンド

[ 特長・用途 ]

■ JwKT排水ヘッダ用支持金具です。
■ 排水ヘッダのタイプに合わせ、L・Rタイプがあります。
■ 総代理店:株式会社ジェス様となります。
■ 鉄製(電気亜鉛めっき)
納期確認



横枝管支持

HLSバンド(GP・VP) N-010722

HLSバンド(GP・VP)

[ 特長・用途 ]

■ 排水ヘッダからの横枝管用支持金具です。
■ 鋼管(DVLP)及び塩ビ管(VP)用です。
■ 狭い配管ピッチの均列支持が可能になりました。
■ 総代理店:株式会社ジェス様となります。
■ 耐火二層管用は、受注生産品となります。
■ 鉄製(電気亜鉛めっき)
納期確認




スライドレベル(テフロン付) N-010751

スライドレベル(テフロン付)

[ 特長・用途 ]

■ 排水温度で起こる配管伸縮による影響を考慮したレベルバンドです。
■ 塩ビ管(VP)用です。
■ 設置個所は、温度変化の大きい浴室・台所系で、継手の下流側が好ましい。
■ テフロンなしもご用意できます。(受注生産品)
■ KSI住宅への推奨品になります。
■ 鉄製(電気亜鉛めっき)
納期確認




カタログダウンロード


日栄製作品(特注加工品)を承ります
