設備用配管支持金具
●総合カタログP124-135掲載
|

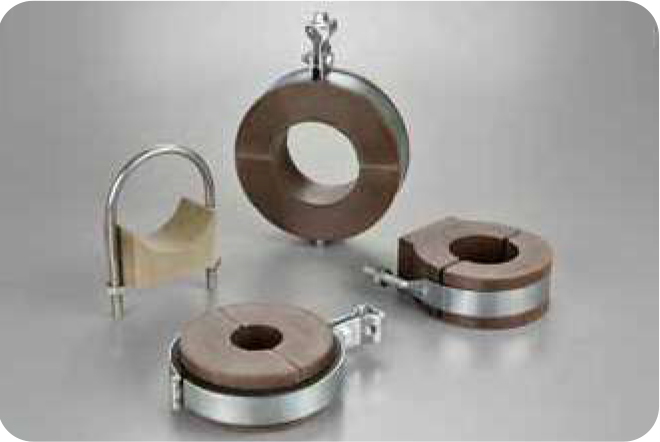

ウレタン |
第2章配管工事 ■ 第2節配管付属品 2.2.31 雑材料より抜粋 合成樹脂製支持受(1) JIS A 9511(発泡プラスチック保温材)によるA種硬質ウレタンフォームに準ずるも ので、密度300kg/m3及び圧縮強度4.5MPa以上とし、断熱特性の優れたものとする。 また、燃焼性能測定法Bに合格したものとする。 2.4.2 冷温水、ブライン及び冷却水配管より抜粋 (e)冷水、ブライン及び冷温水配管の吊バンド等の支持部は、合成樹脂製の支持受けを使用する。 |
ウレタンご使用上の注意
|
| 結露防止(AG、AYG、KG、CA、MS、MYS、MYZ、CM、UR) 冷水等の低温流体が配管内を流れる場合、配管材料や保冷材料が冷やされ、表面に結露が生ずるのを防止する。 |
| 熱損失防止(AG、AYG、KG、CA、MS、MYS、MYZ、CM、UR) 温水管、蒸気管の熱損失防止をする。 |
| 配管レベル調整(MS、CM、EP) 配管高さの調整を行う。(EPタイプは、結露防止にはなりません) |

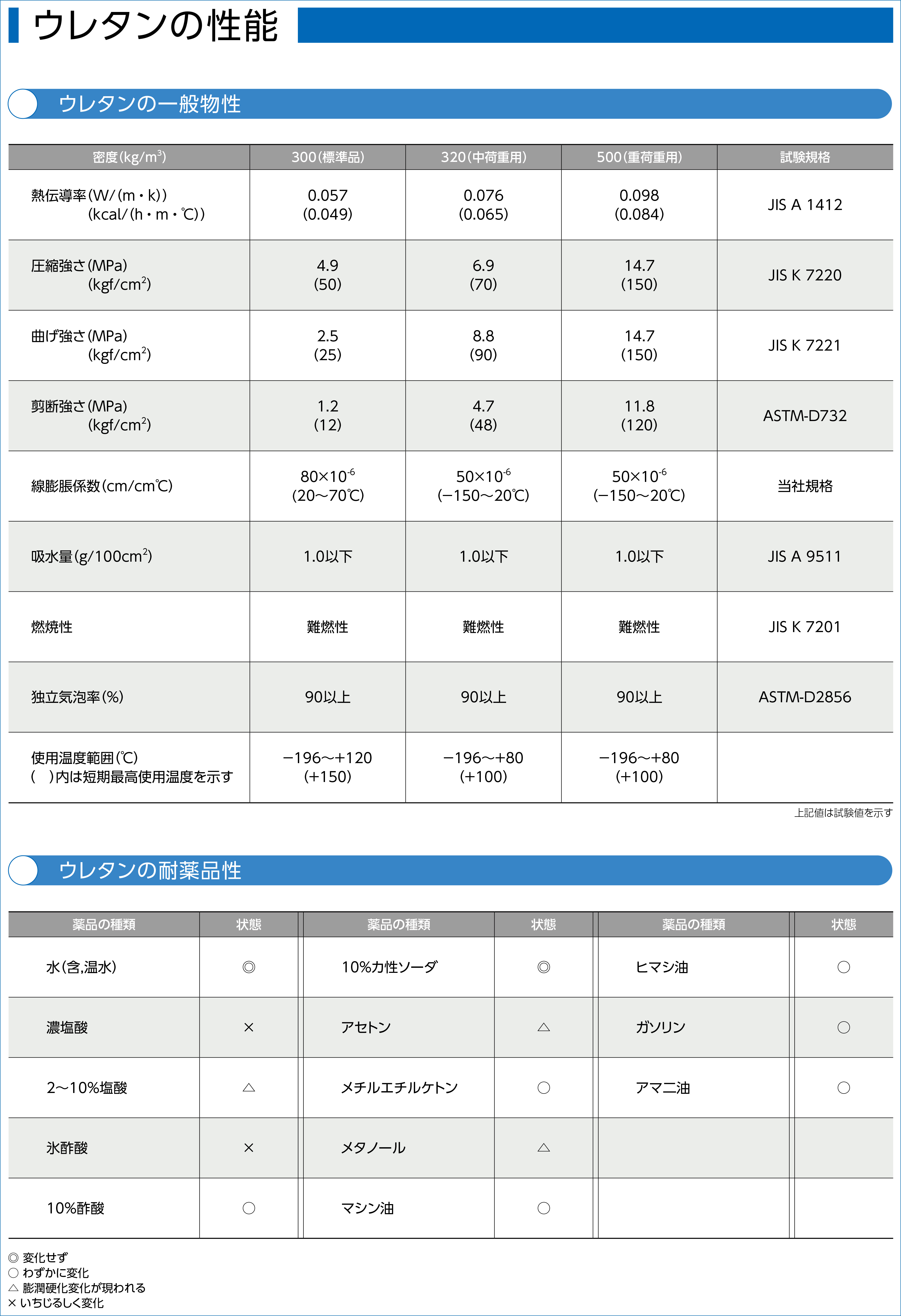

| 優れた断熱性能 独立気泡で形成されている為、断熱効果は抜群です。高密度であるにもかかわらずロックウール保温材、グラスウール保温 材と同程度の断熱性能を有し、配管支持部よりの熱ロス・結露を防ぎます。 |
| 施工時間の50%以上の短縮 AG・KG・MS(15A~100A)、AYG・MYS・MYZ(125A~300A)には、支持金具セット用の溝付きになっている為、ウレタ ンと支持金具のズレを防止します。 また、保温工事においては、外装材が巻き易くなり、工事が大幅に楽になりました。その為、保温性が良くなり、仕上がり後の 外観も向上し、施工時間は50%以上も短縮になりました。 |
| 抜群の気密性 ウレタンは分割面にパッキンが貼ってある為、外気を完全にシャットアウトします。 |
| 難燃性 自己消火性・酸素指数28% |
| 吸水・吸湿がない 90%以上の独立気泡からなり、表面は強固な皮膜で形成されていますので、吸水・吸湿・透水がほとんどなく、特に保冷、結 露防止として優れた性能を有しています。 |
| 耐薬品性 濃厚な無機酸(硫酸・硝酸等)を除く、酸・アルカリ水溶液及び非極性溶剤(キシレン、トルエン、ガソリン等)には安全です。 |
| 広い用途 液化ガス管、冷媒配管、冷温水配管、冷水配管、温水配管、高温水配管、蒸気管(低圧用)、給油配管、その他保温・保冷施工を 必要とする配管に使用されます。また、温度は-196℃(液体窒素)~+120℃の広範囲で使用可能です。 |

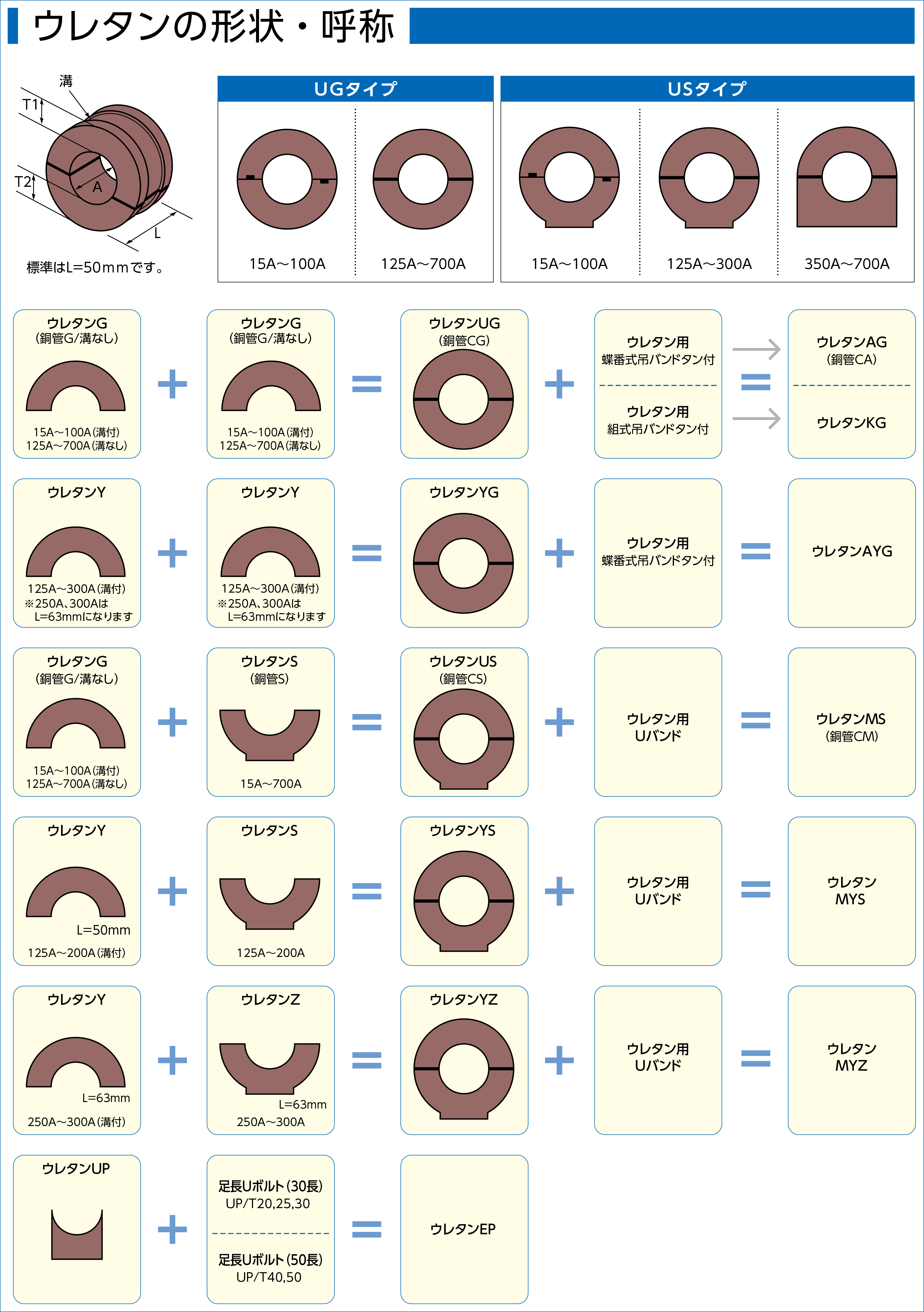

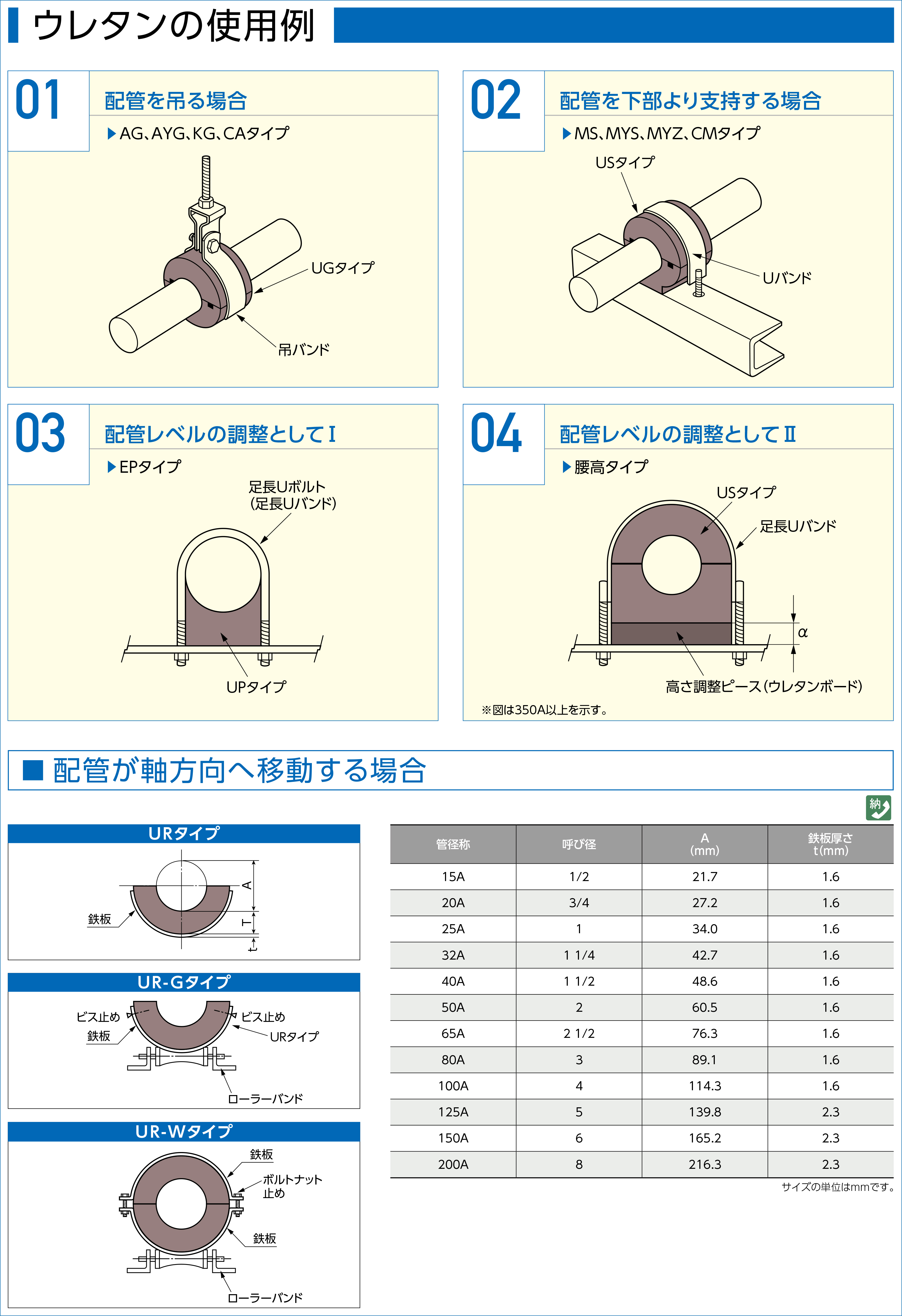

■ 配管が軸方向へ移動する場合 |

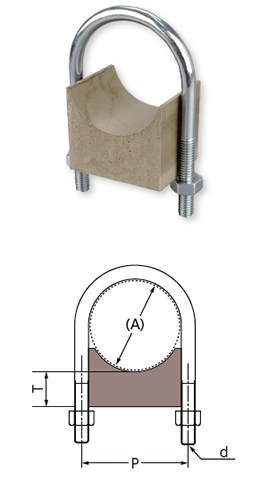

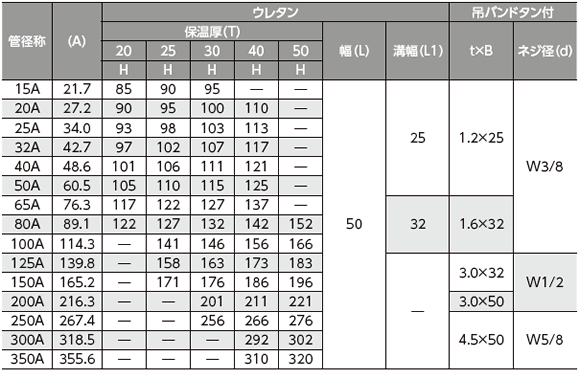

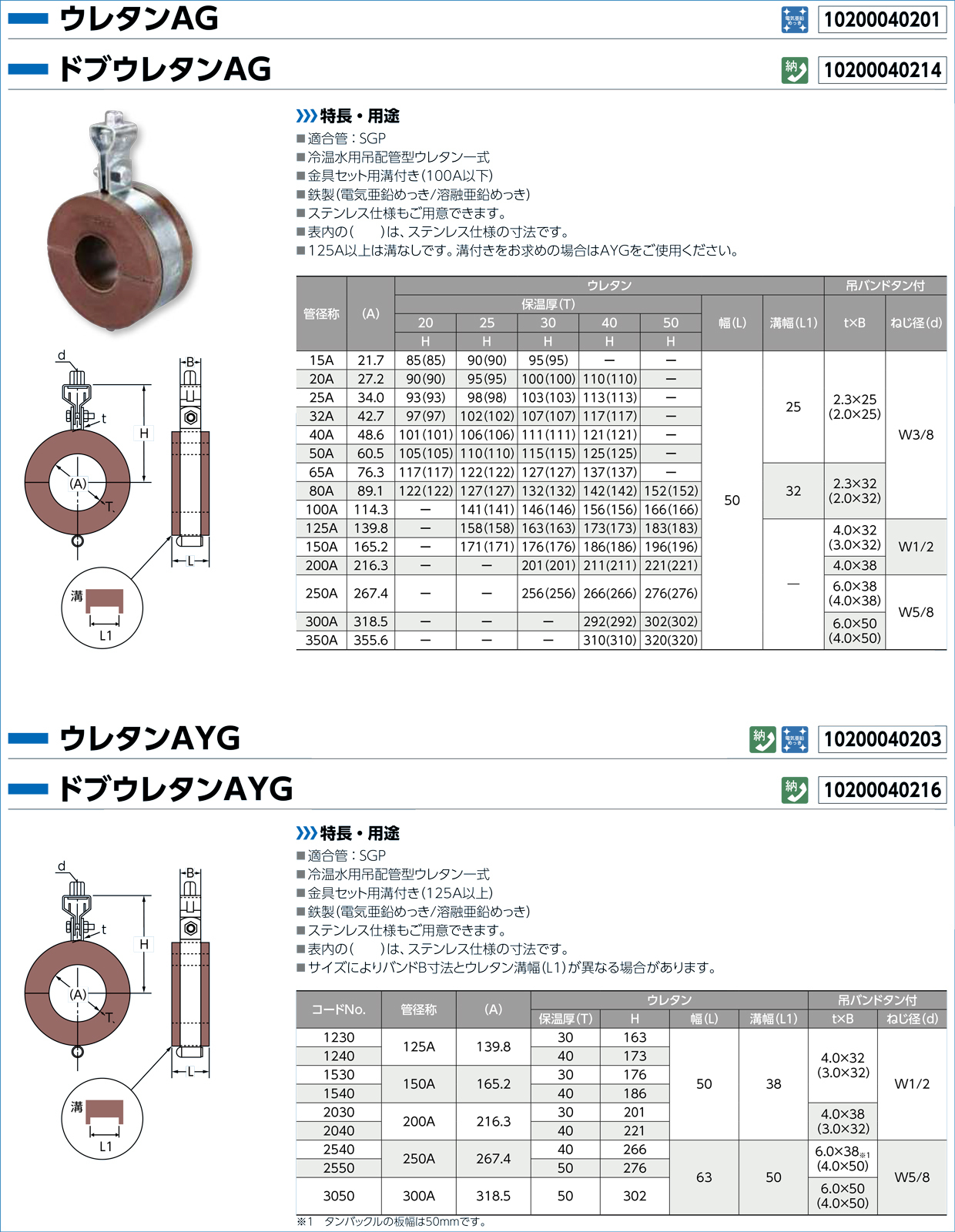

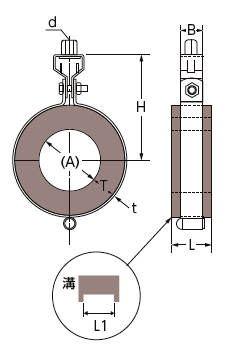

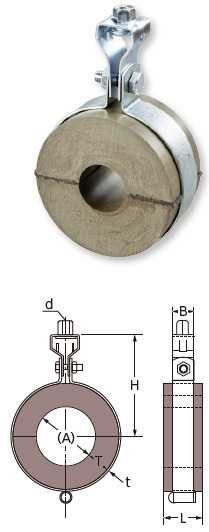

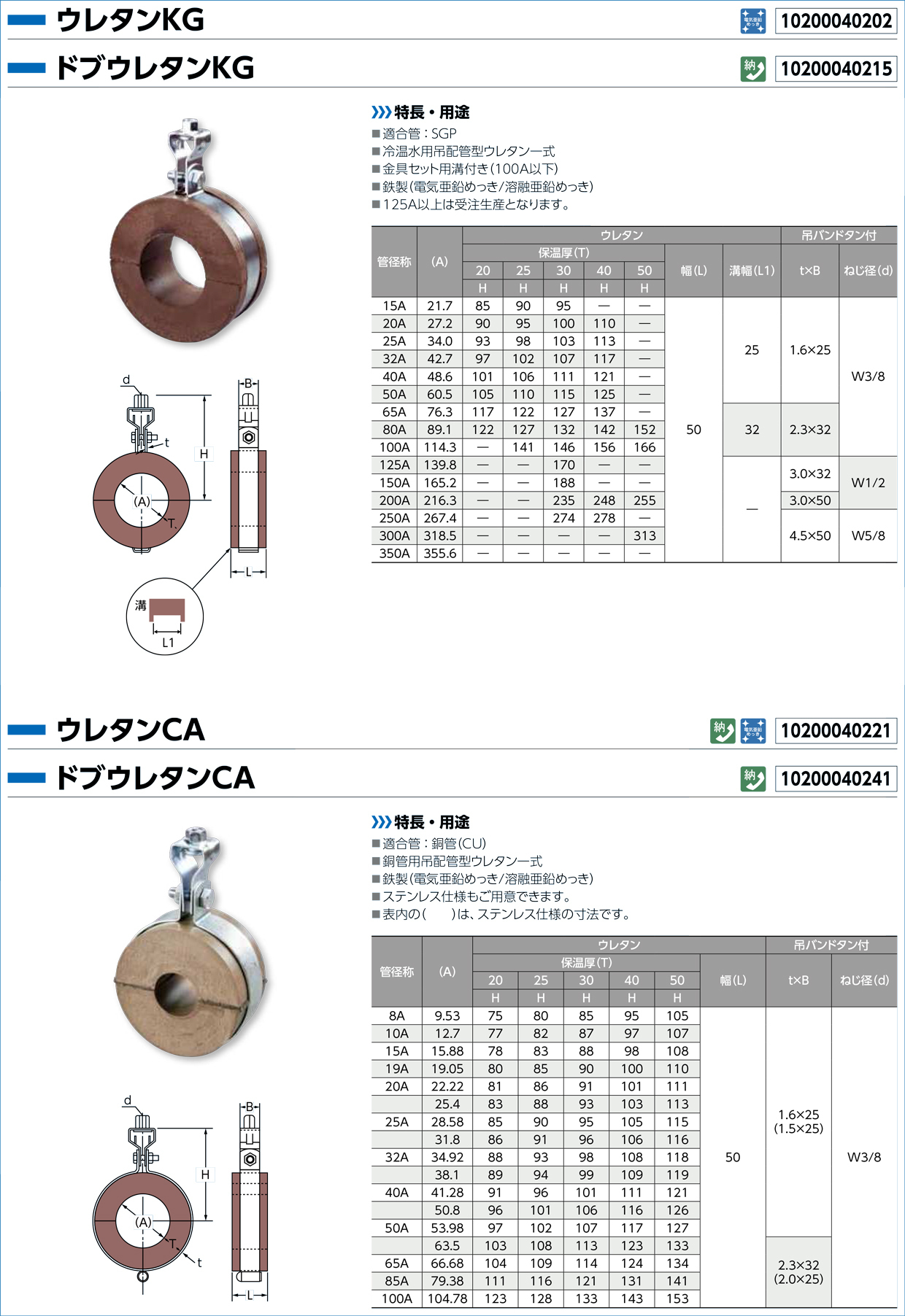

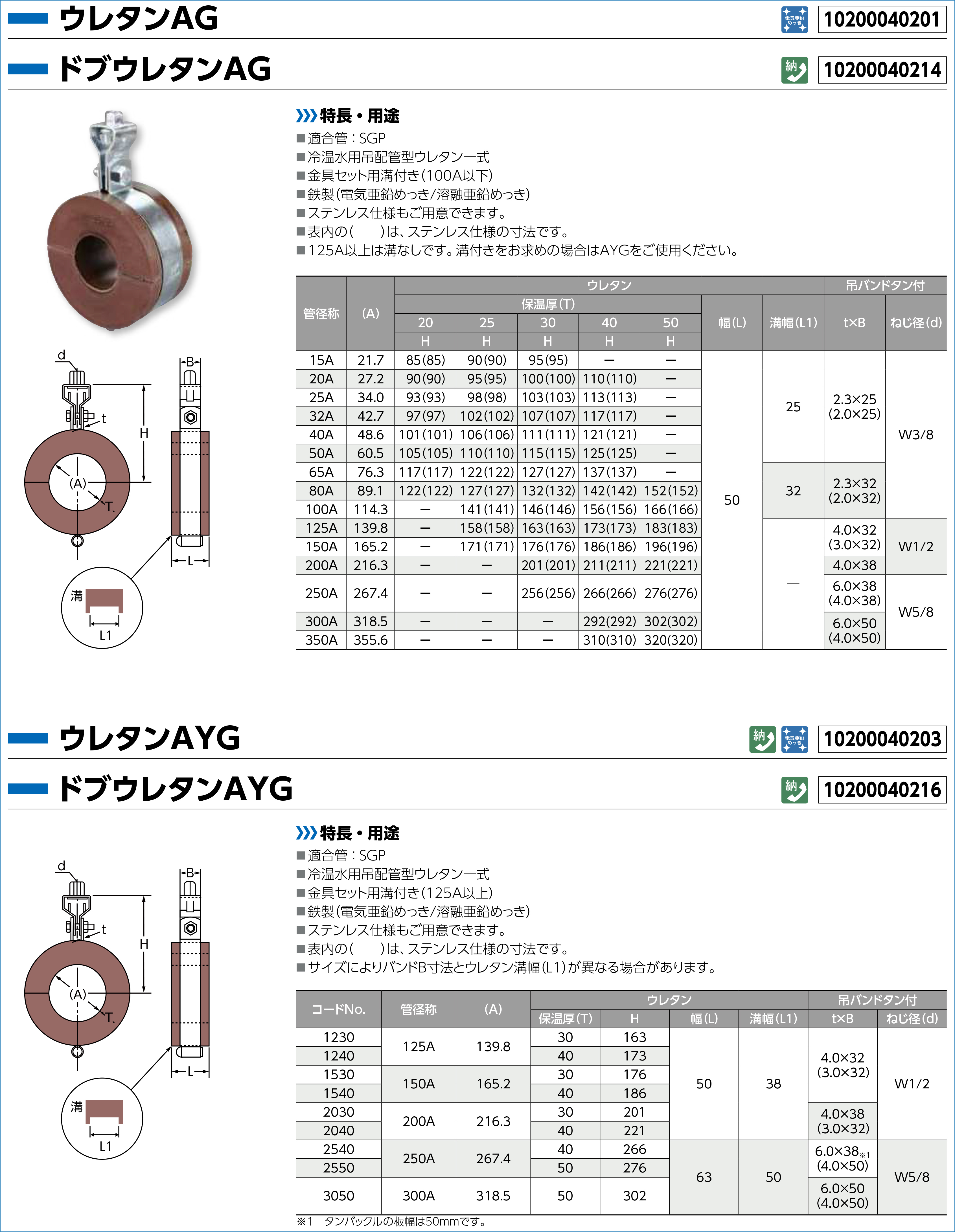

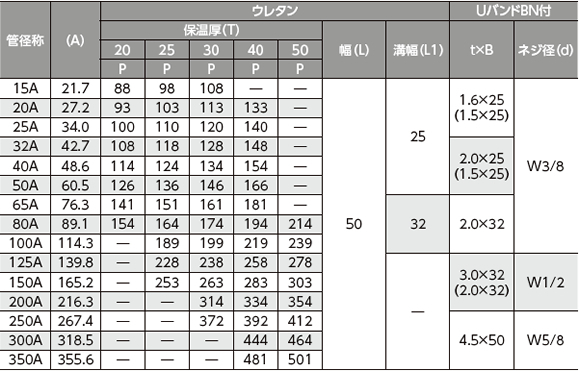

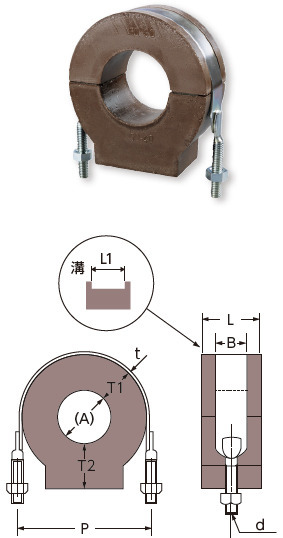

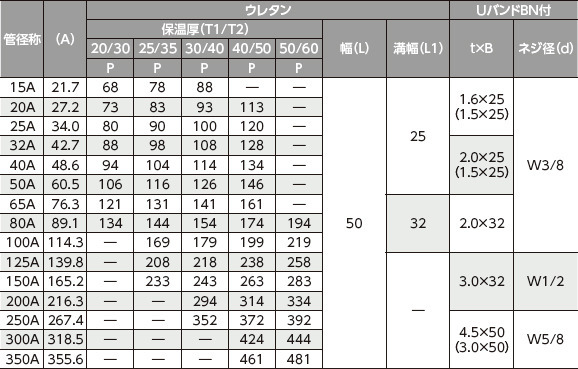

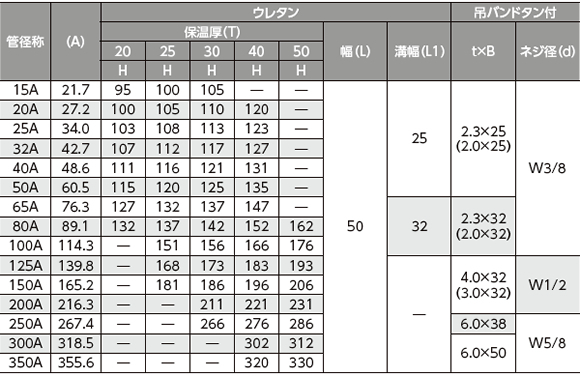

ウレタンAG N-040201

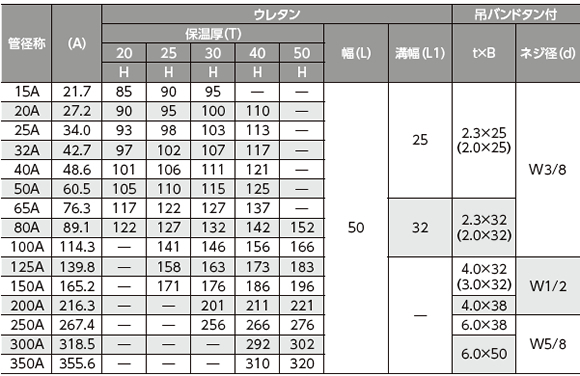

[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用吊配管型ウレタン一式 ■ 金具セット用溝付き(100A以下) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |

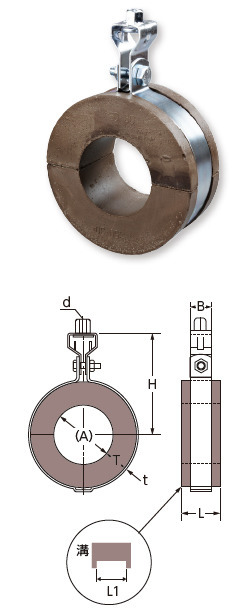

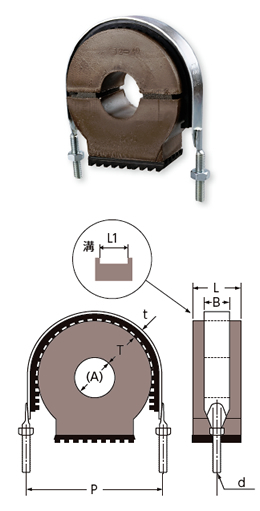

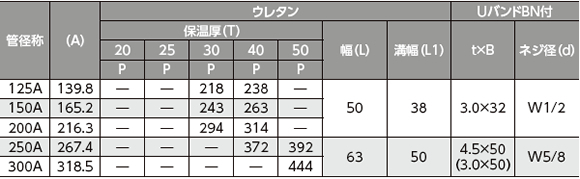

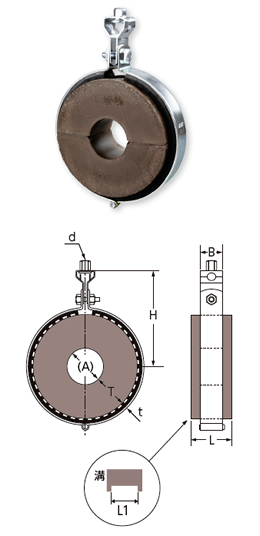

ウレタンAYG N-040203

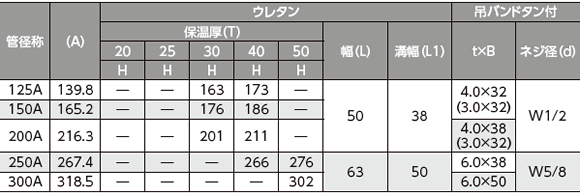

[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用吊配管型ウレタン一式 ■ 金具セット用溝付き(125A以上) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 ■ サイズによりバンドB寸法とウレタン溝幅(L1)が異なる場合があります。 |

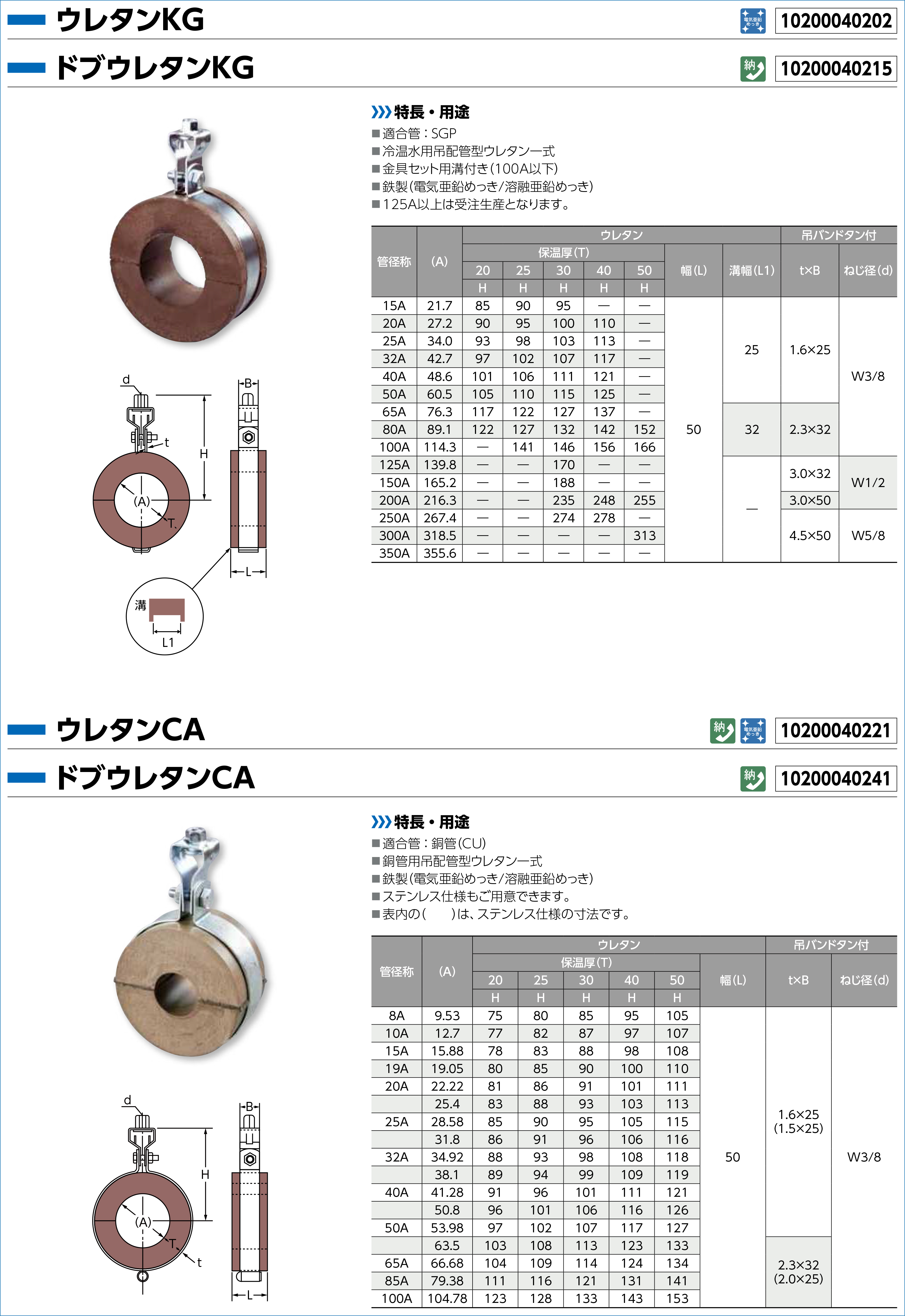

ウレタンKG N-040202
[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用吊配管型ウレタン一式 ■ 金具セット用溝付き(100A以下) ■ 125A以上の溝付タイプ(KYG)も用意できます。 ■ 鉄製(電気亜鉛めっき) ■ 溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 ■ 125A以上は受注生産となります。 |

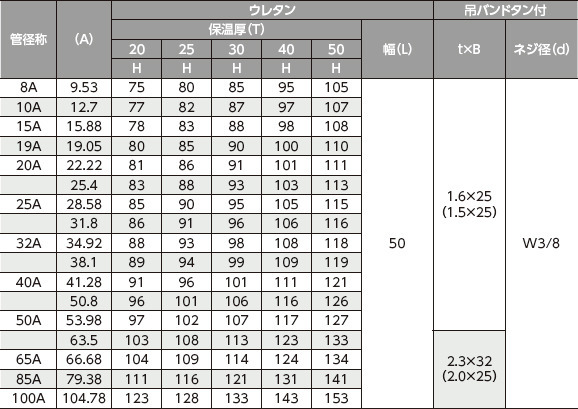

ウレタンCA N-040221
[ 特長・用途 ] ■ 適合管:銅管(CU)■ 銅管用吊配管型ウレタン一式 ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |

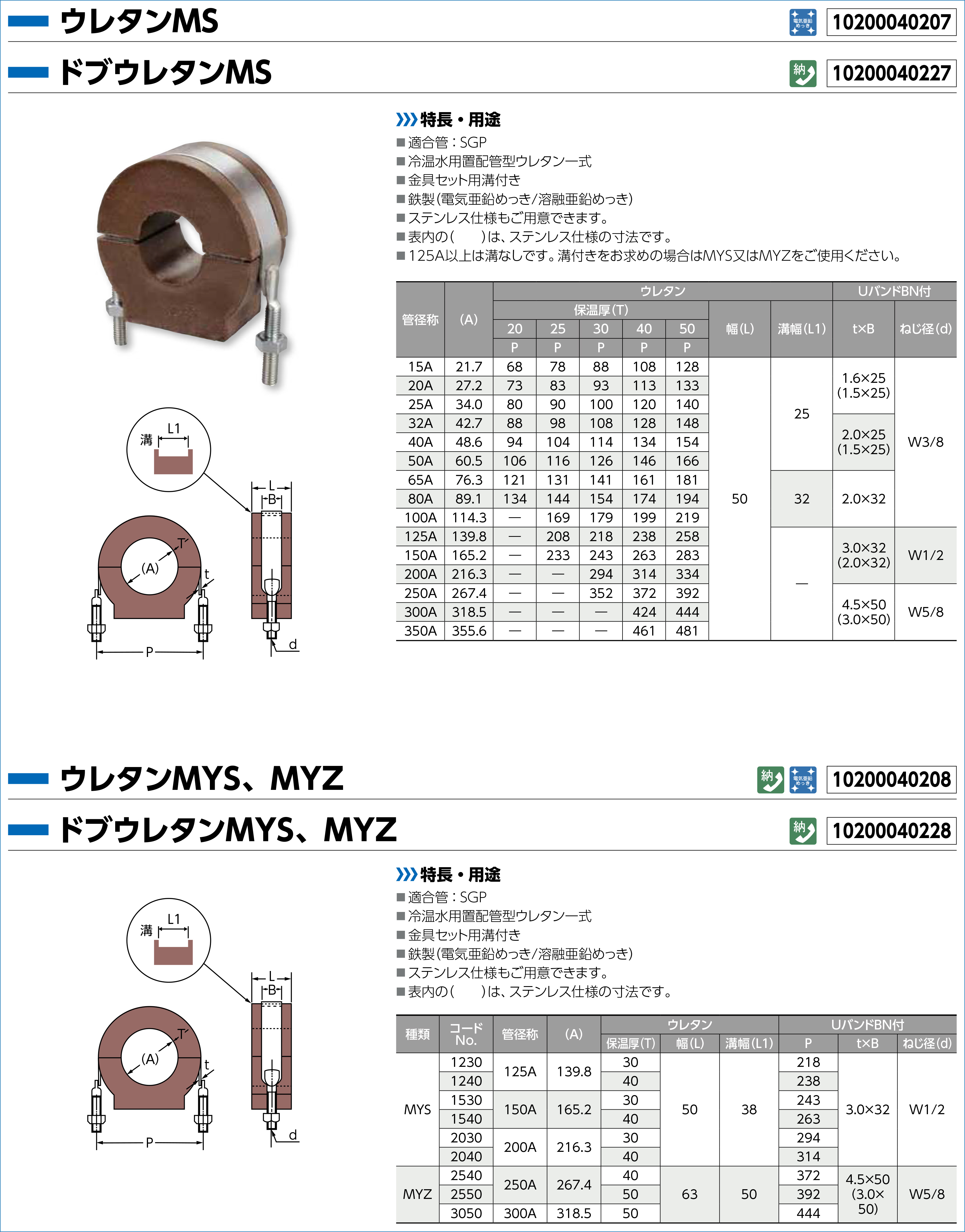

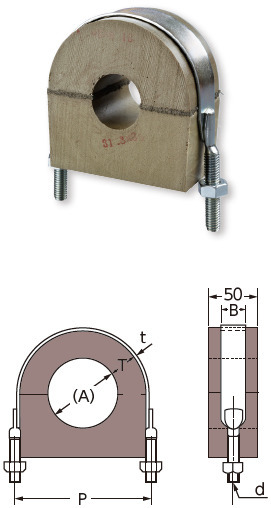

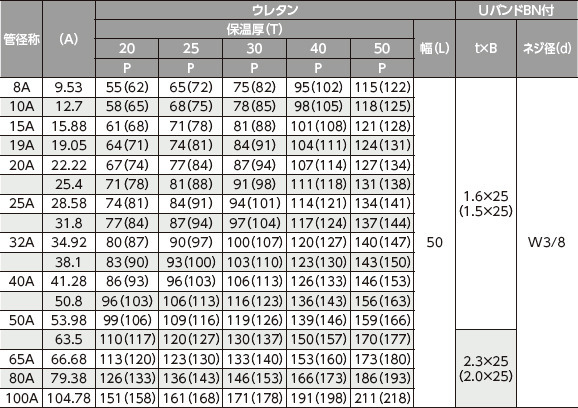

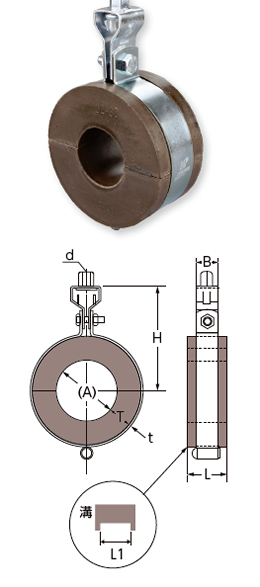

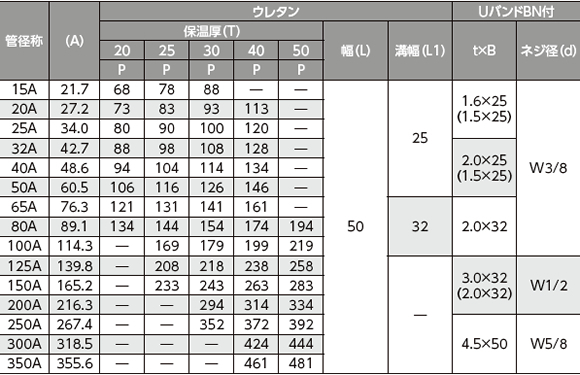

ウレタンMS N-040207
[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用置配管型ウレタン一式 ■ 金具セット用溝付き(100A以下) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |
ウレタンMYS、MYZ N-040208
[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用置配管型ウレタン一式 ■ 金具セット用溝付き(125A以上) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |

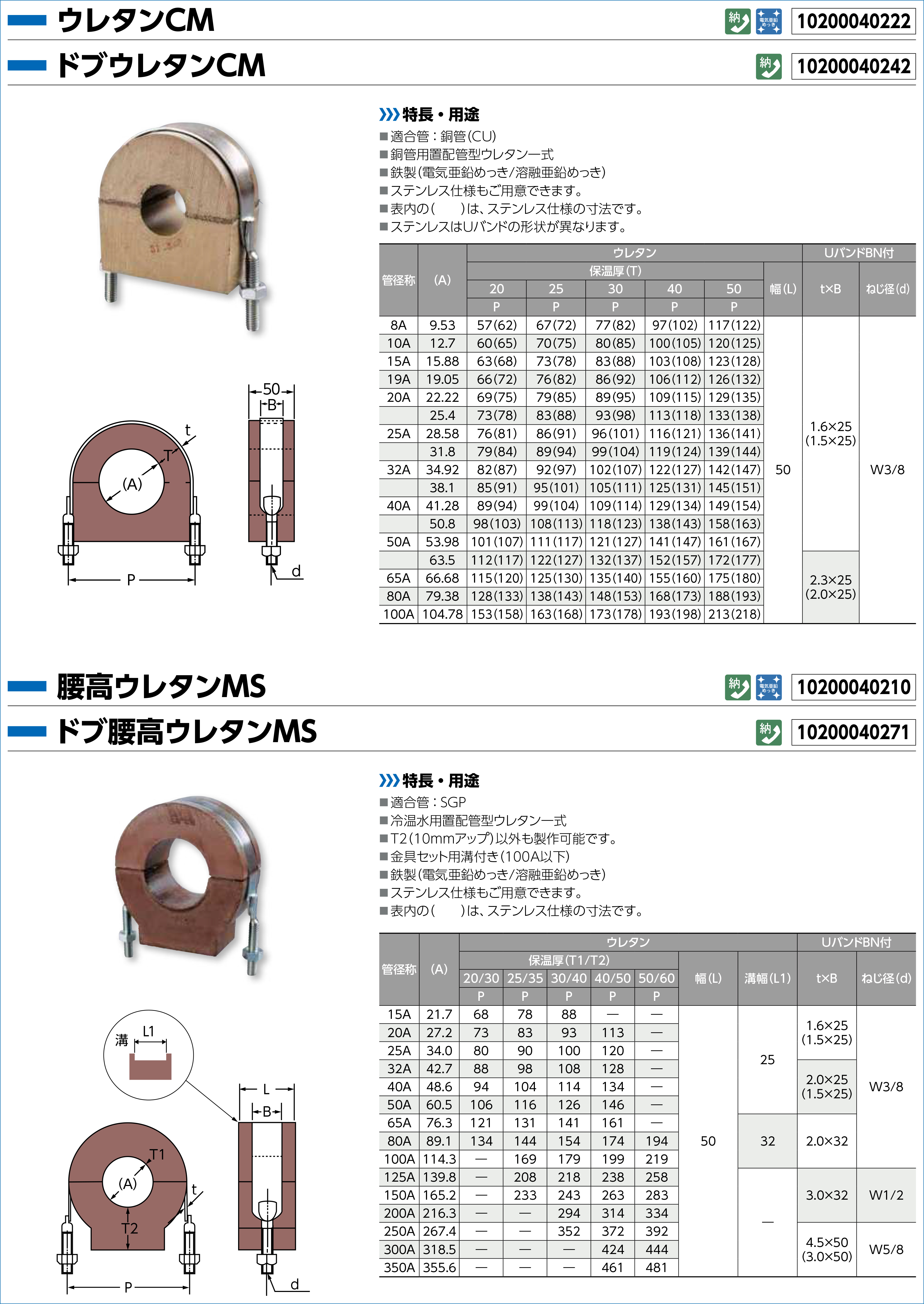

ウレタンCM N-040222
[ 特長・用途 ] ■ 適合管:銅管(CU)■ 銅管用置配管型ウレタン一式 ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |
腰高ウレタンMS N-040210
[ 特長・用途 ] ■ 適合管:SGP■ 冷温水用置配管型ウレタン一式 ■ T2(10mmアップ)以外も製作可能です。 ■ 金具セット用溝付き(100A以下) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |

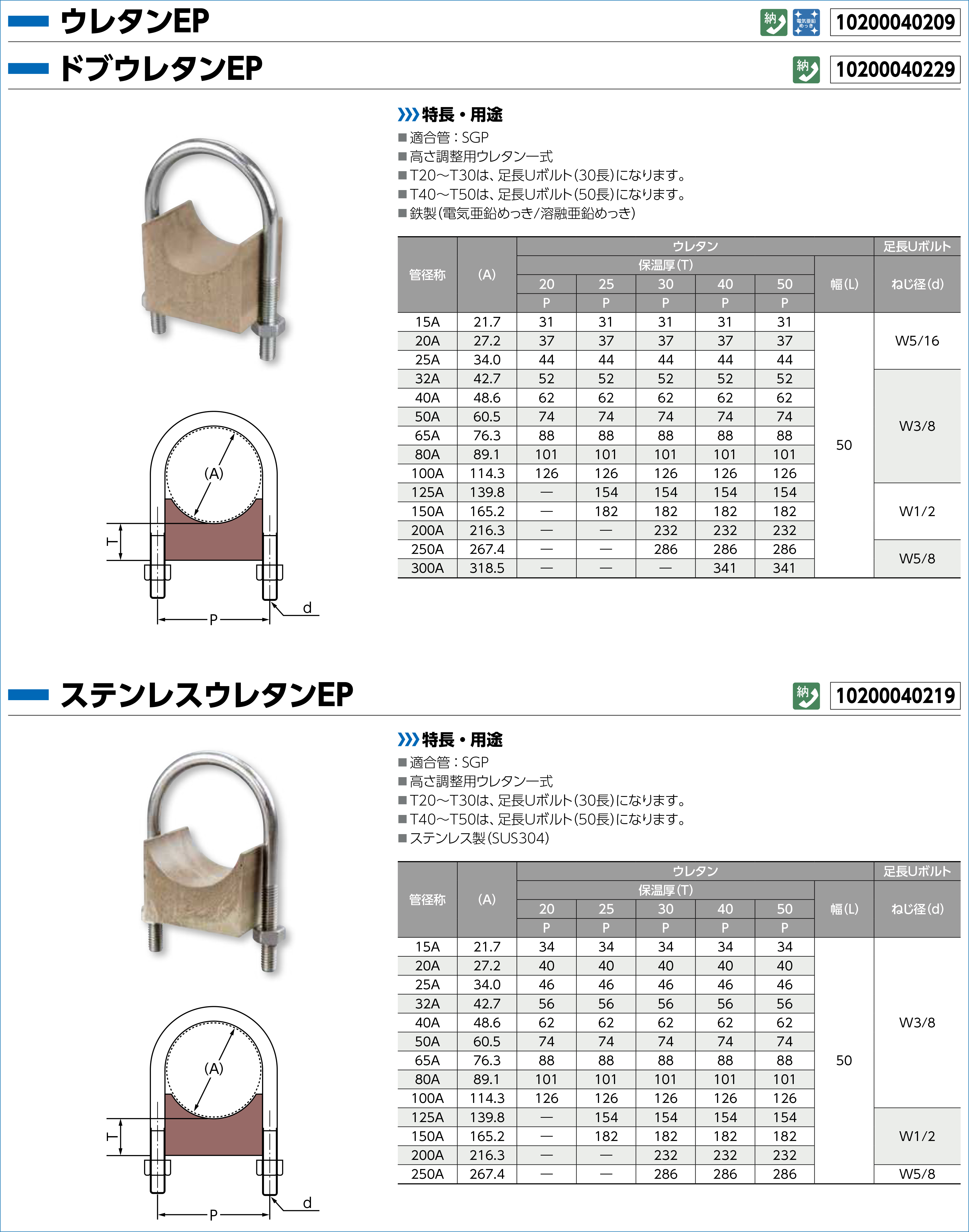

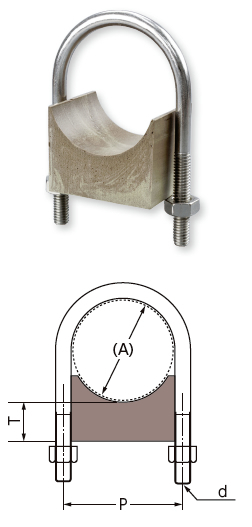

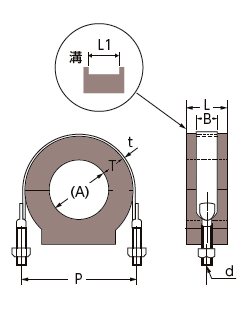

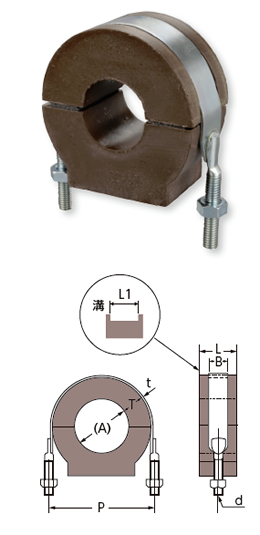

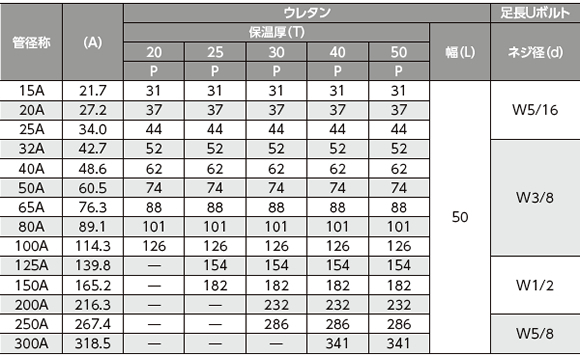

ウレタンEP N-040209

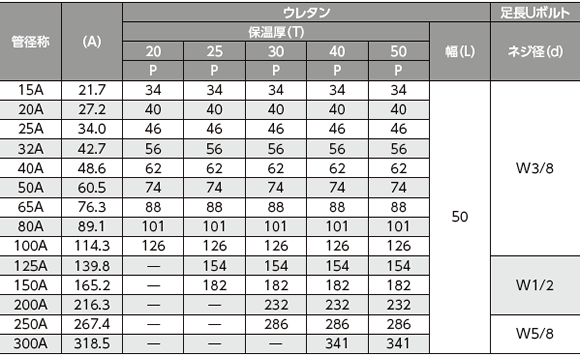

[ 特長・用途 ] ■ 適合管:SGP■ 高さ調整用ウレタン一式 ■ T20~T30は、足長Uボルト(30長)になります。 ■ T40~T50は、足長Uボルト(50長)になります。 ■ 鉄製(電気亜鉛めっき) |
ステンウレタンEP N-040219
[ 特長・用途 ] ■ 適合管:SGP■ 高さ調整用ウレタン一式 ■ T20~T30は、足長Uボルト(30長)になります。 ■ T40~T50は、足長Uボルト(50長)になります。 ■ ステンレス製(SUS304) |

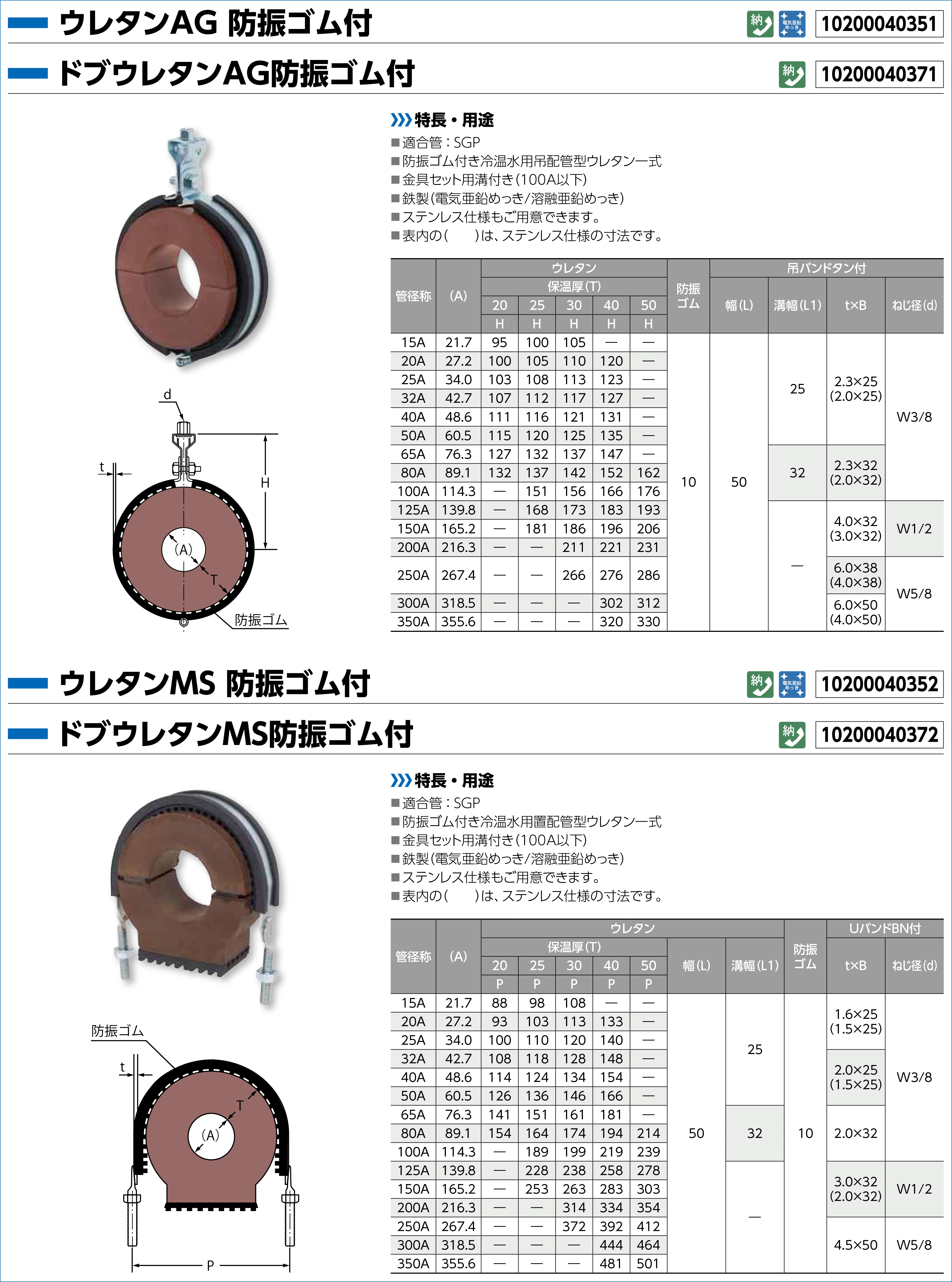

ウレタンAG 防振ゴム付 N-040351
[ 特長・用途 ] ■ 適合管:SGP■ 防振ゴム付き冷温水用吊配管型ウレタン一式 ■ 金具セット用溝付き(100A以下) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |
ウレタンMS 防振ゴム付 N-040352
[ 特長・用途 ] ■ 適合管:SGP■ 防振ゴム付き冷温水用置配管型ウレタン一式 ■ 金具セット用溝付き(100A以下) ■ 鉄製(電気亜鉛めっき) ■ ステンレス、溶融亜鉛めっき仕様も用意できます。 ■ 表内の( )は、ステンレス仕様の寸法です。 |

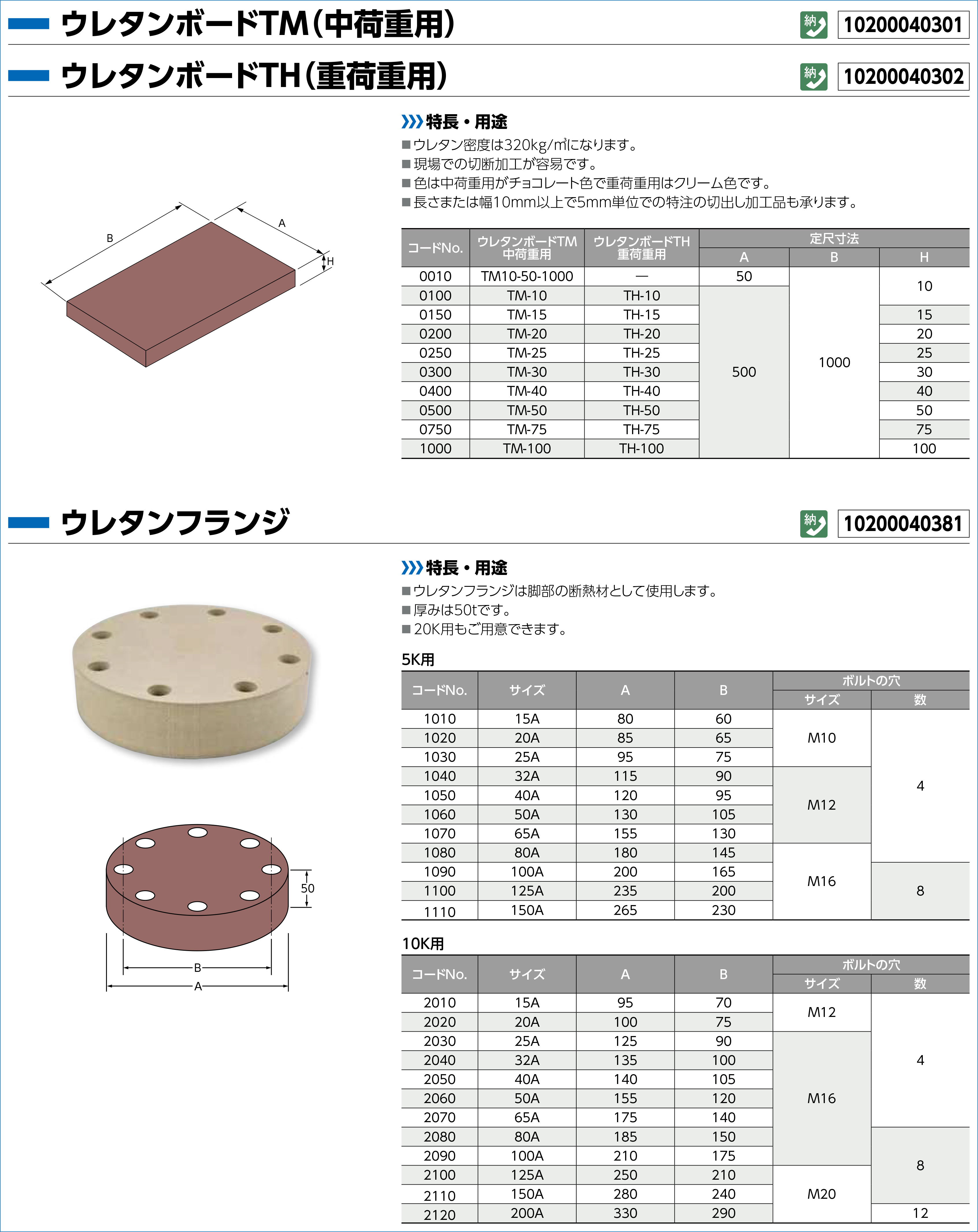

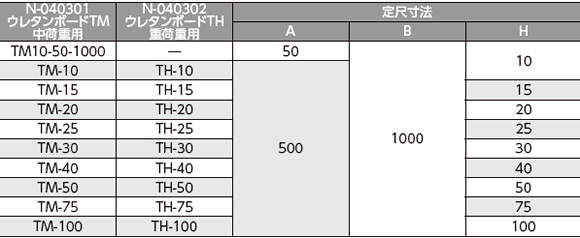

ウレタンボードTM(中荷重用) N-040301
[ 特長・用途 ] ■ ウレタン密度は320kg/m3になります。■ N-040302 ウレタンボードTH(重荷重用)ご用意できます。(ウレタン密度500kg/m3) ■ 現場での切断加工が容易です。 ■ 色は中荷重用がチョコレート色で重荷重用はクリーム色です。 ■ 長さまたは幅10mm以上で5mm単位での特注の切出し加工品も承ります。 |

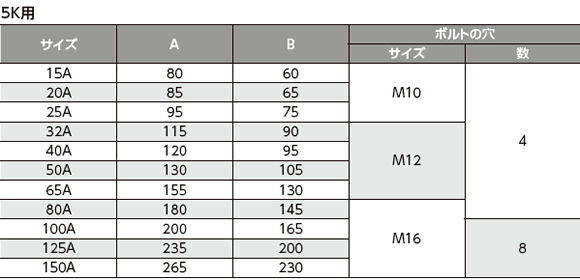

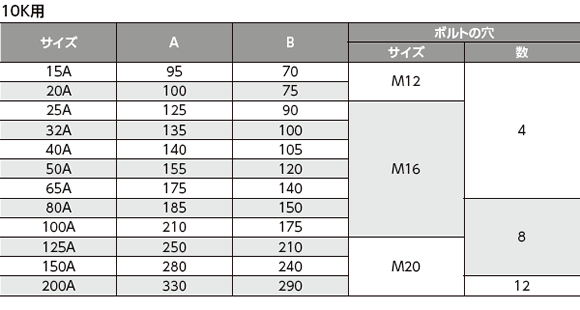

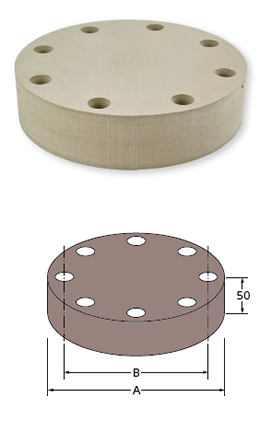

ウレタンフランジ N-040381
[ 特長・用途 ] ■ ウレタンフランジは脚部の断熱材として使用します。■ 厚みは50tです。 ■ 20K用もご用意できます。 |
