アングル・チャンネル配管支持

カタログダウンロード

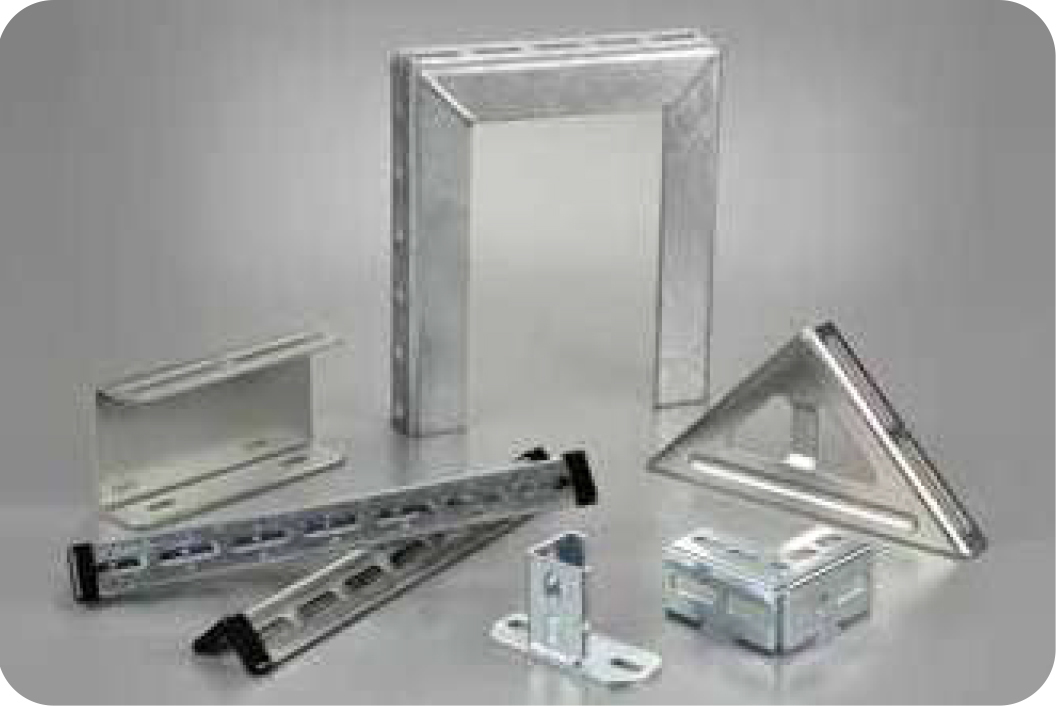

アングル・チャンネル配管支持アングル君・チャンネル君
切断・穴あけ・溶接不要のプレス鋼材を主体とした各種架台、ブラケットタイプの金具

アングル君・チャンネル君に使用される主材質
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき/亜鉛めっき鋼板/高耐食めっき鋼板

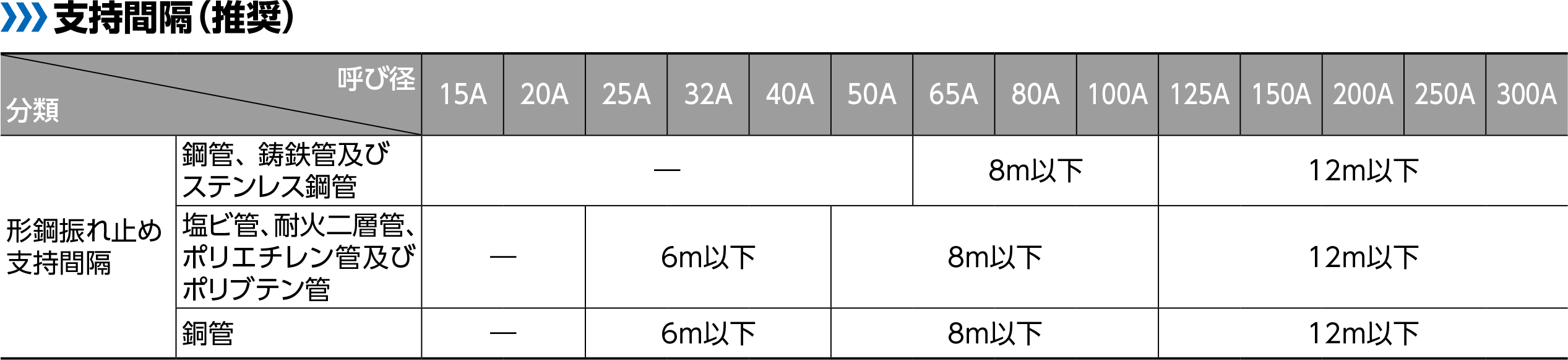

支持間隔
(注)1 形鋼振れ止め支持間隔は、上記を標準とし、必要に応じた材料・材質にて支持する。
(注)2  形鋼と違い、板材とプレス加工(穴明け)しているため、重量物等では変形する恐れがあります。適正な強度を計算の上、仕様に沿って支持してください。


【アングル君・チャンネル君ご使用上の注意】
  1. フリーアングル類を使用される場合、荷重によるたわみに注意してご使用ください。
  2. 溶融亜鉛めっき品に切断等の加工を行なう場合、バリ処理後、市販の溶融亜鉛めっき用補修スプレー等で補修処理を行ってください。
  3. ジョイント金具を使用される場合、ボルトナットの取付けは、2箇所以上で取り付けてください。
  4. L型ブラケット、ハンディブラケットを使用される場合、荷重によるたわみに注意してご使用ください。
  5. 三角ブラケットを使用される場合、仕様書に基づく鋼材選定を行なってください。
  6. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

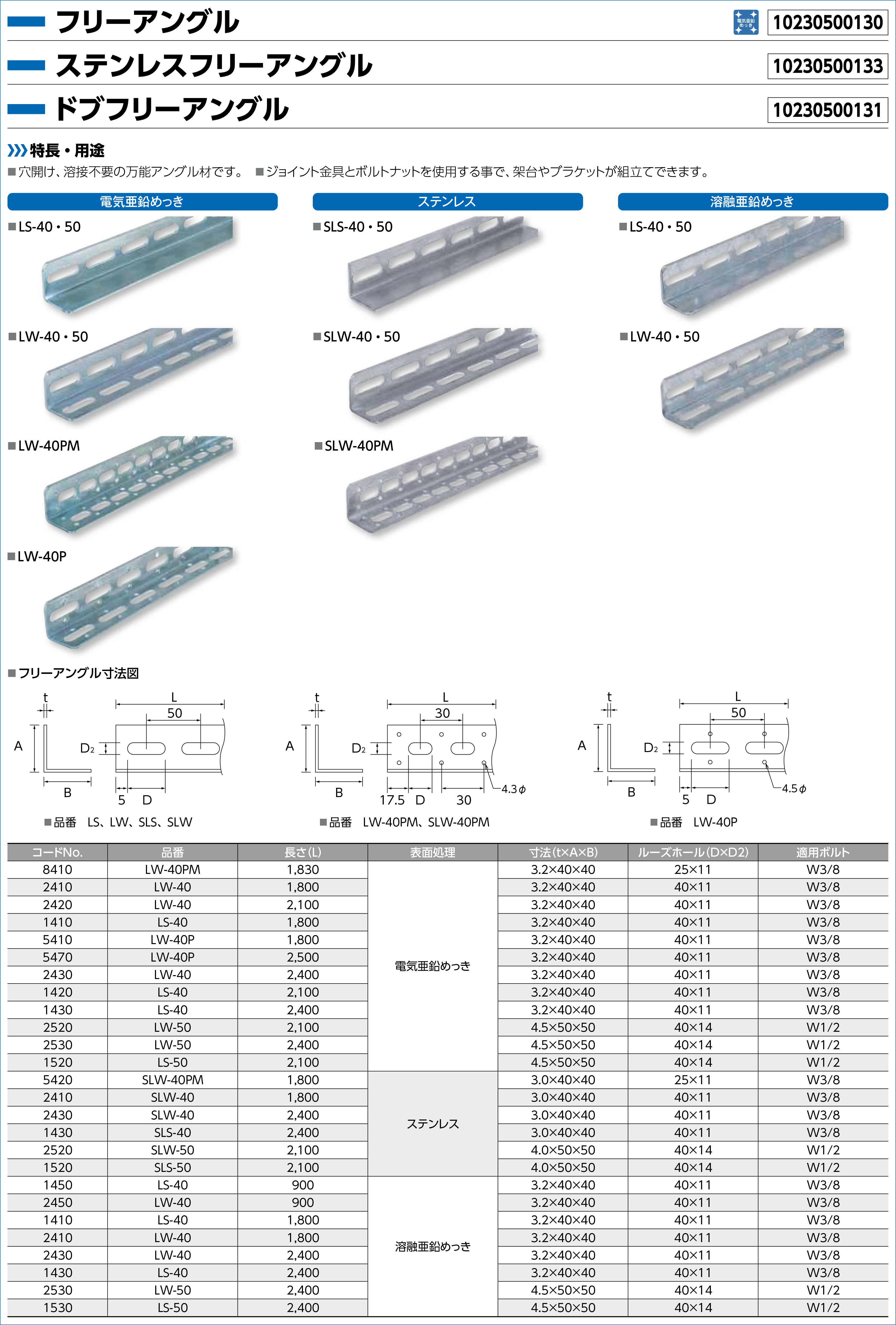

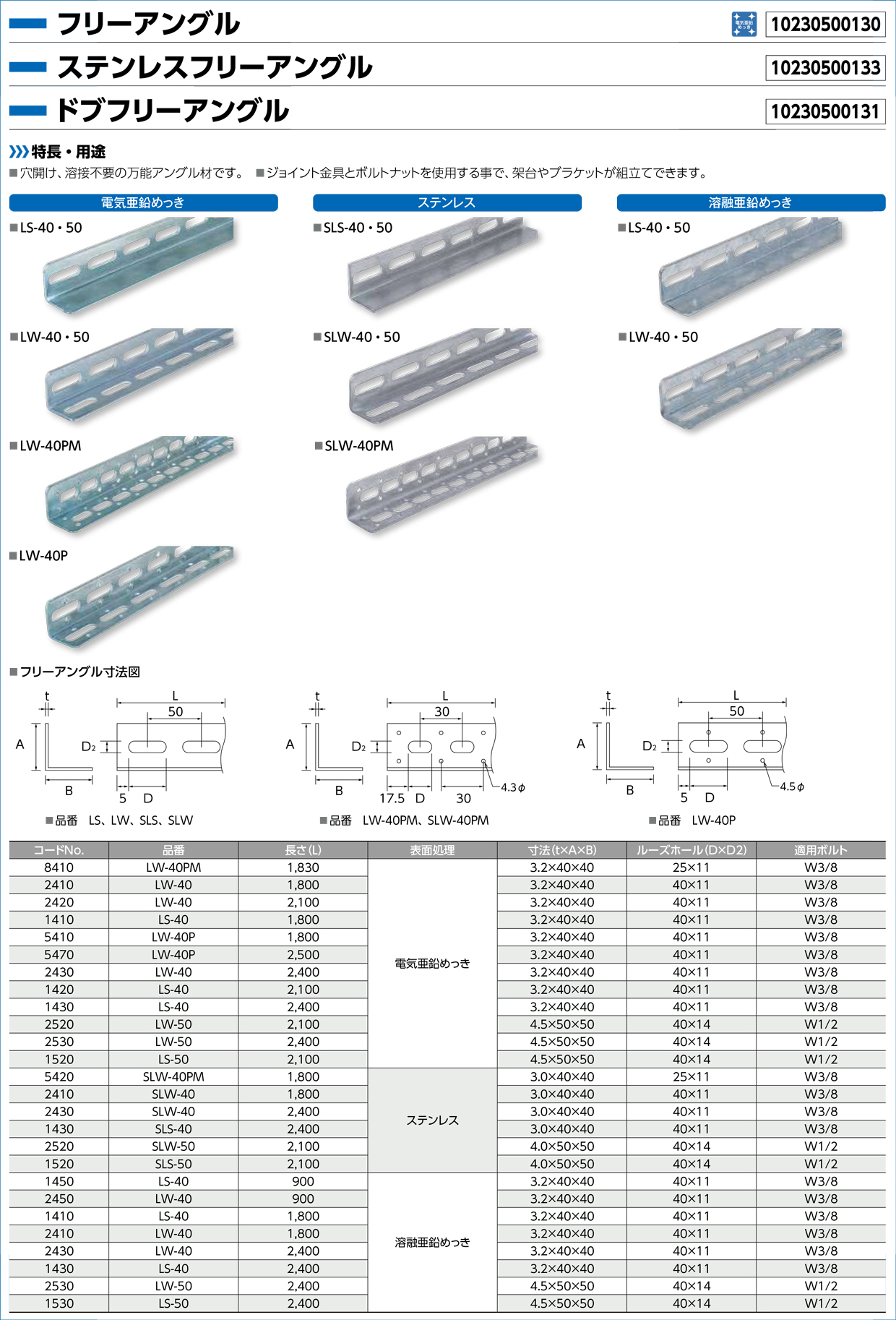

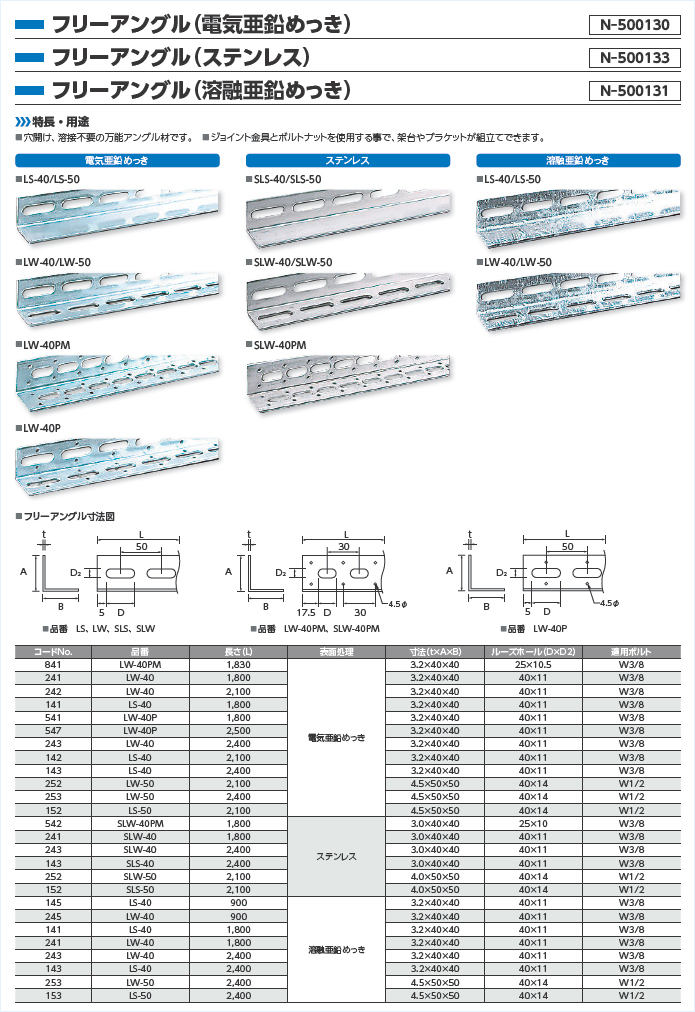

フリーアングル(電気亜鉛めっき) N-500130
フリーアングル(ステンレス) N-500133
フリーアングル(溶融亜鉛めっき) N-500131


フリーアングル

[ 特長・用途 ]

■ 穴開け、溶接不要の万能アングル材です。
■ ジョイント金具とボルトナットを使用する事で、架台やブラケットが組立てできます。

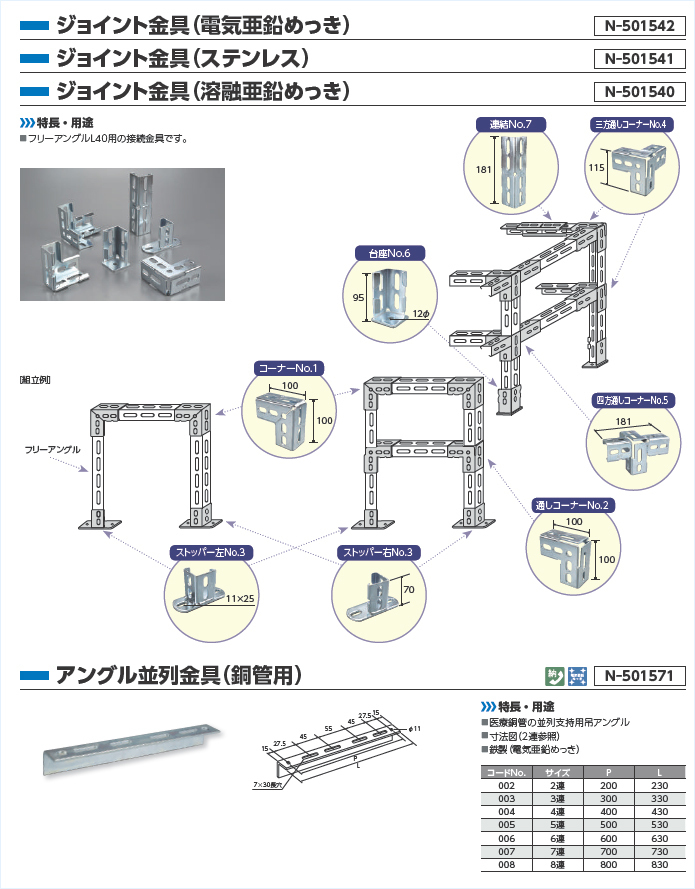

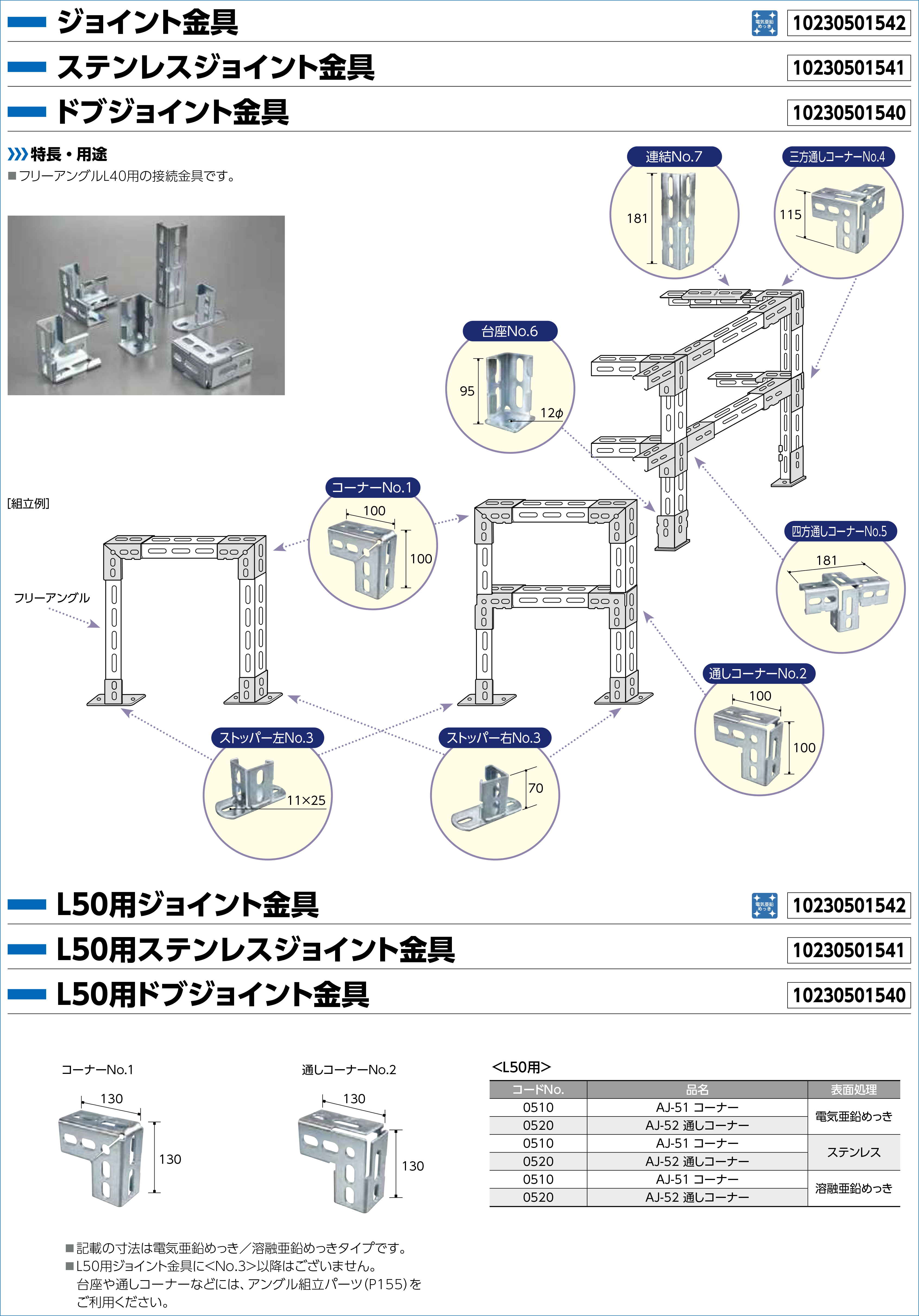

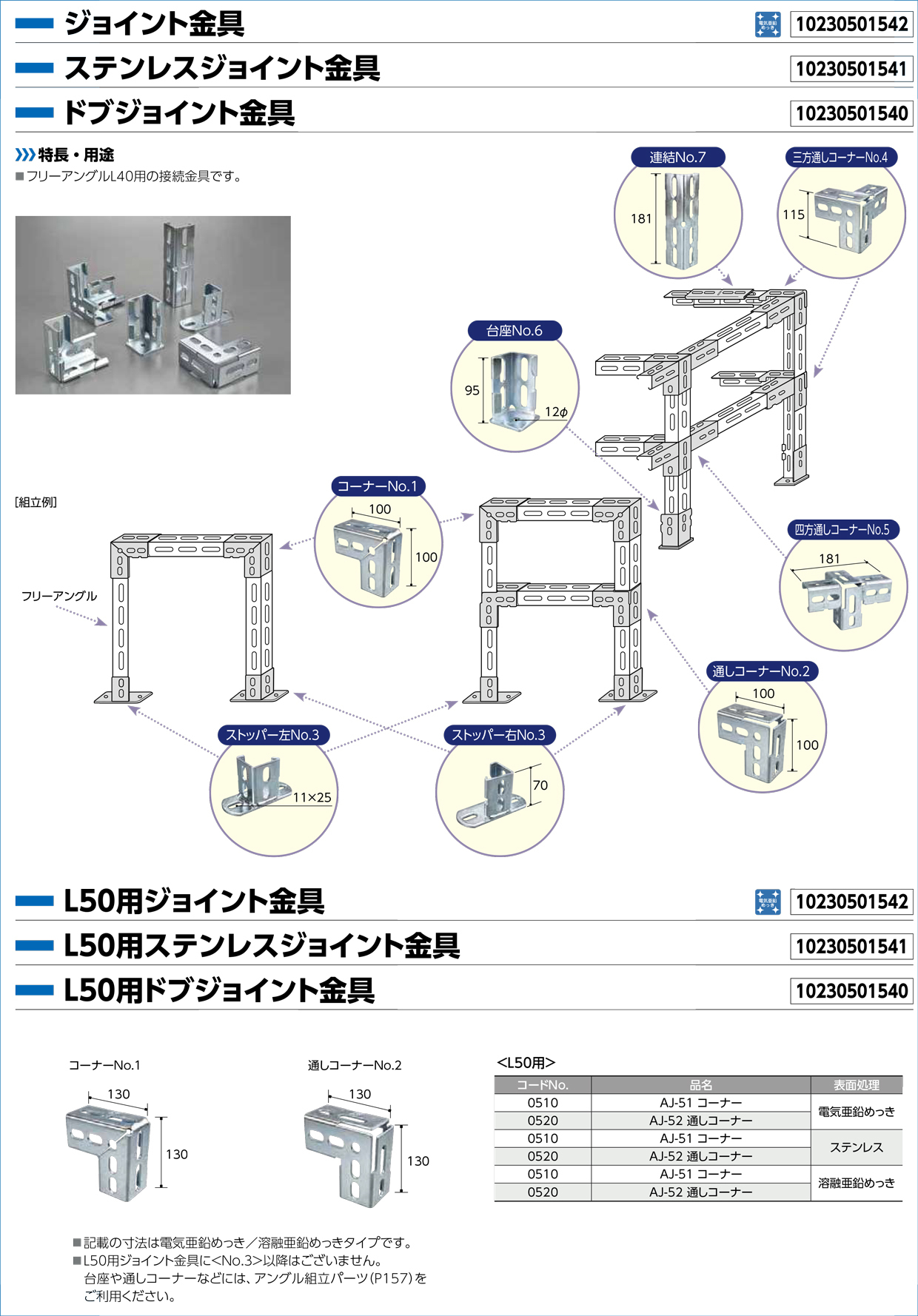

アングル君ジョイント金具(電気亜鉛めっき) N-501542
アングル君ジョイント金具(ステンレス) N-501541
アングル君ジョイント金具(溶融亜鉛めっき) N-501540



[ 特長・用途 ]

■ フリーアングルL40用の接続金具です。

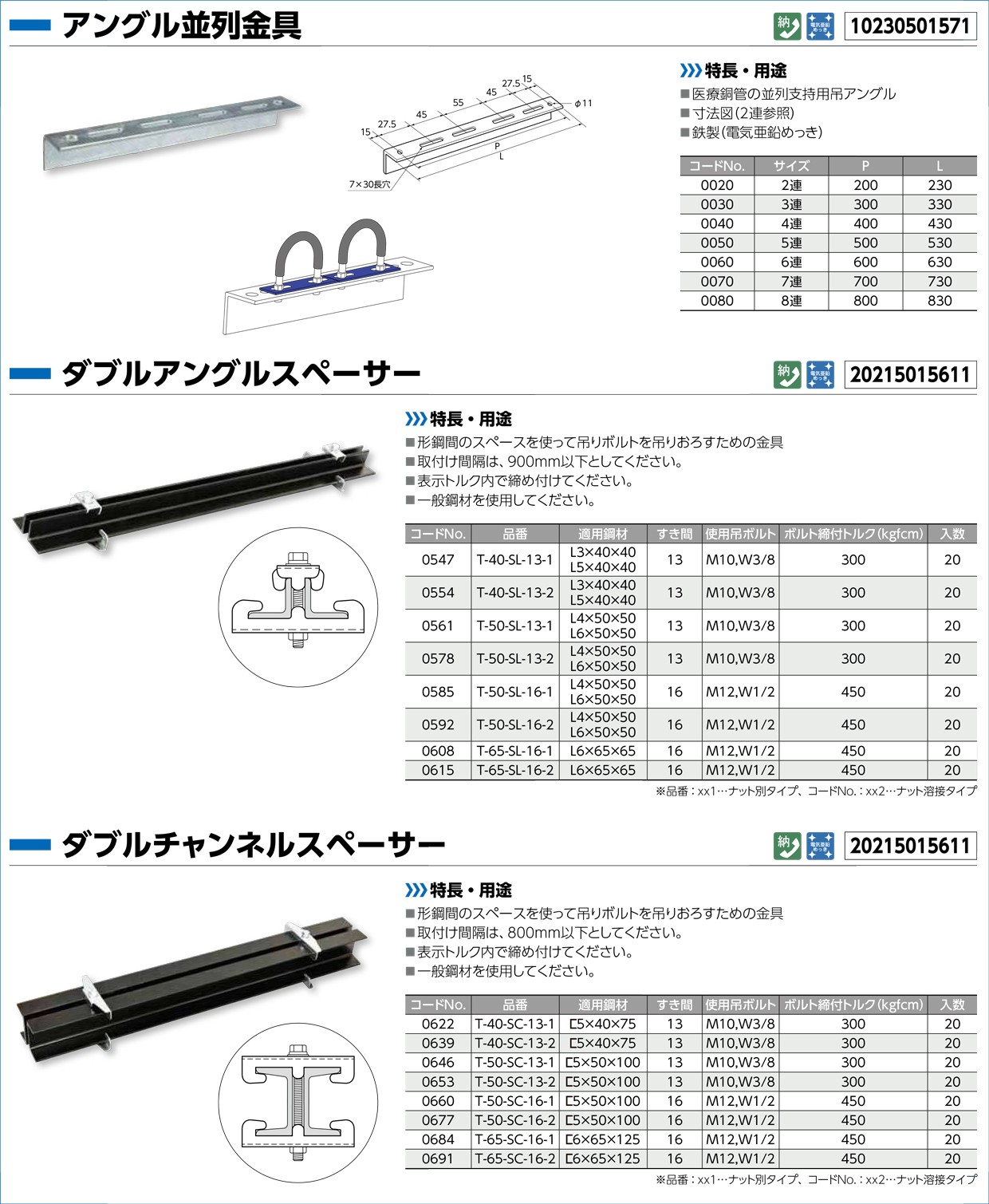

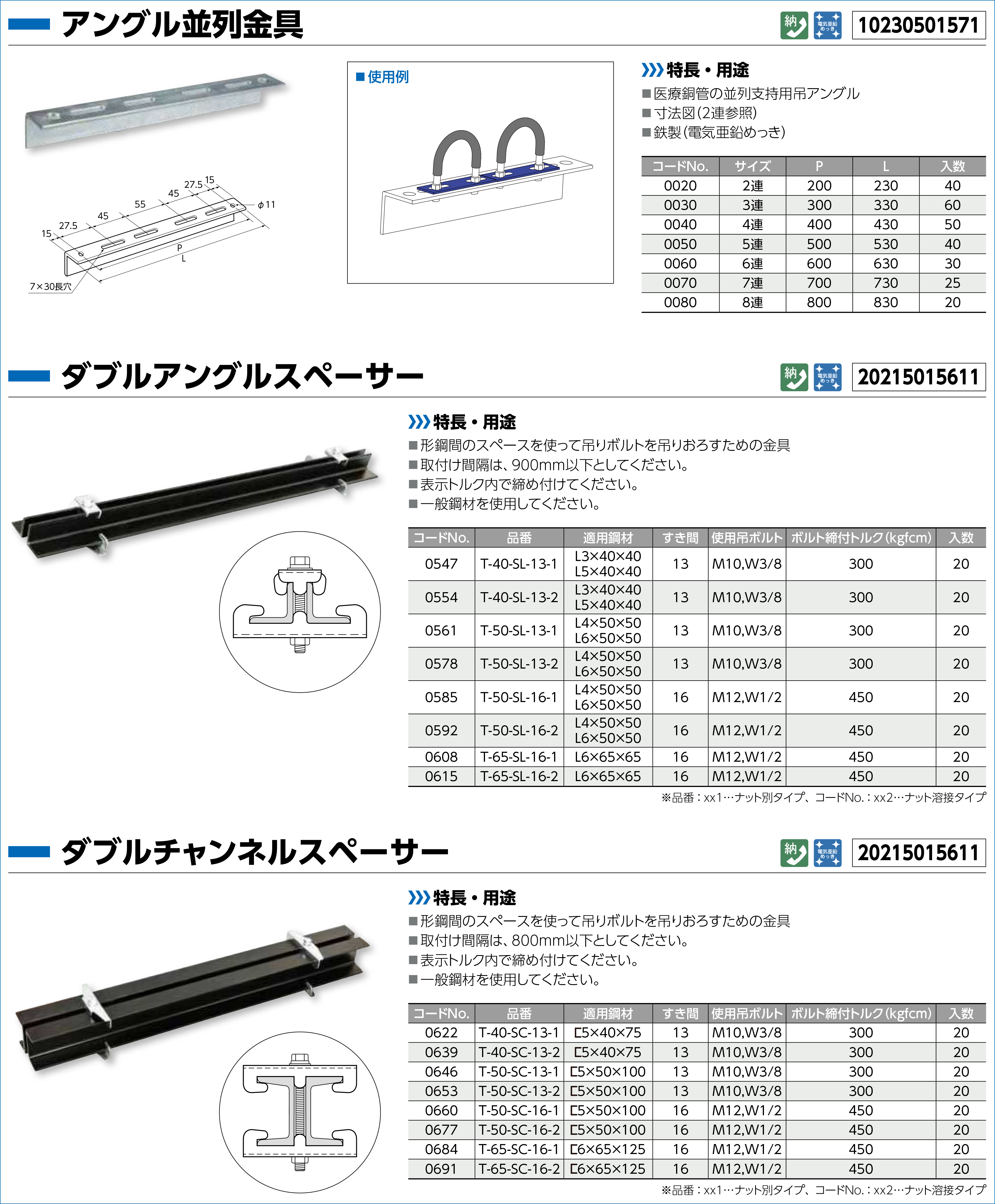

アングル並列金具(銅管用) N-501571

アングル並列金具(銅管用)

[ 特長・用途 ]

■ 医療銅管の並列支持用吊アングル
■ 寸法図(2連参照)
■ 鉄製(電気亜鉛めっき)

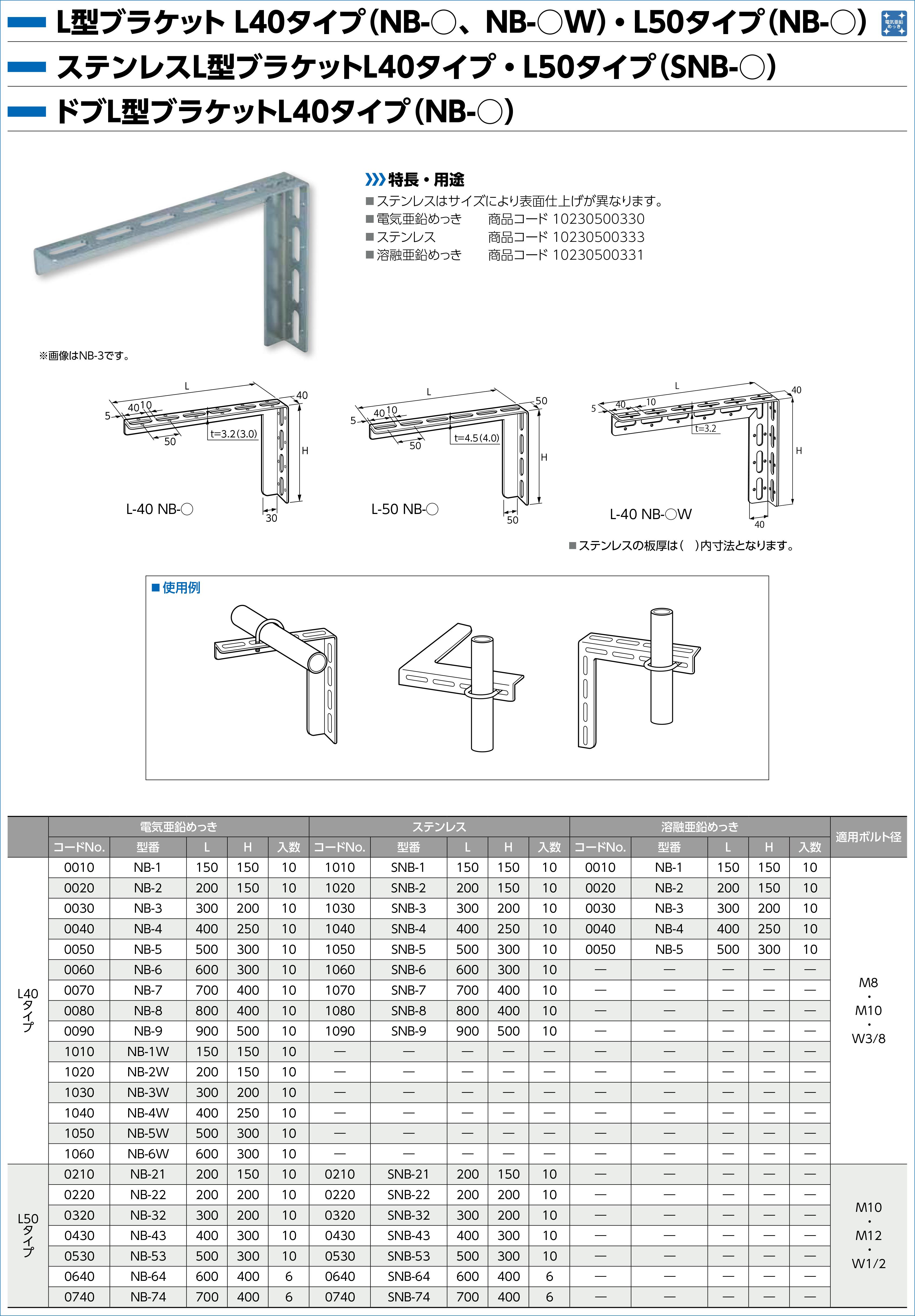

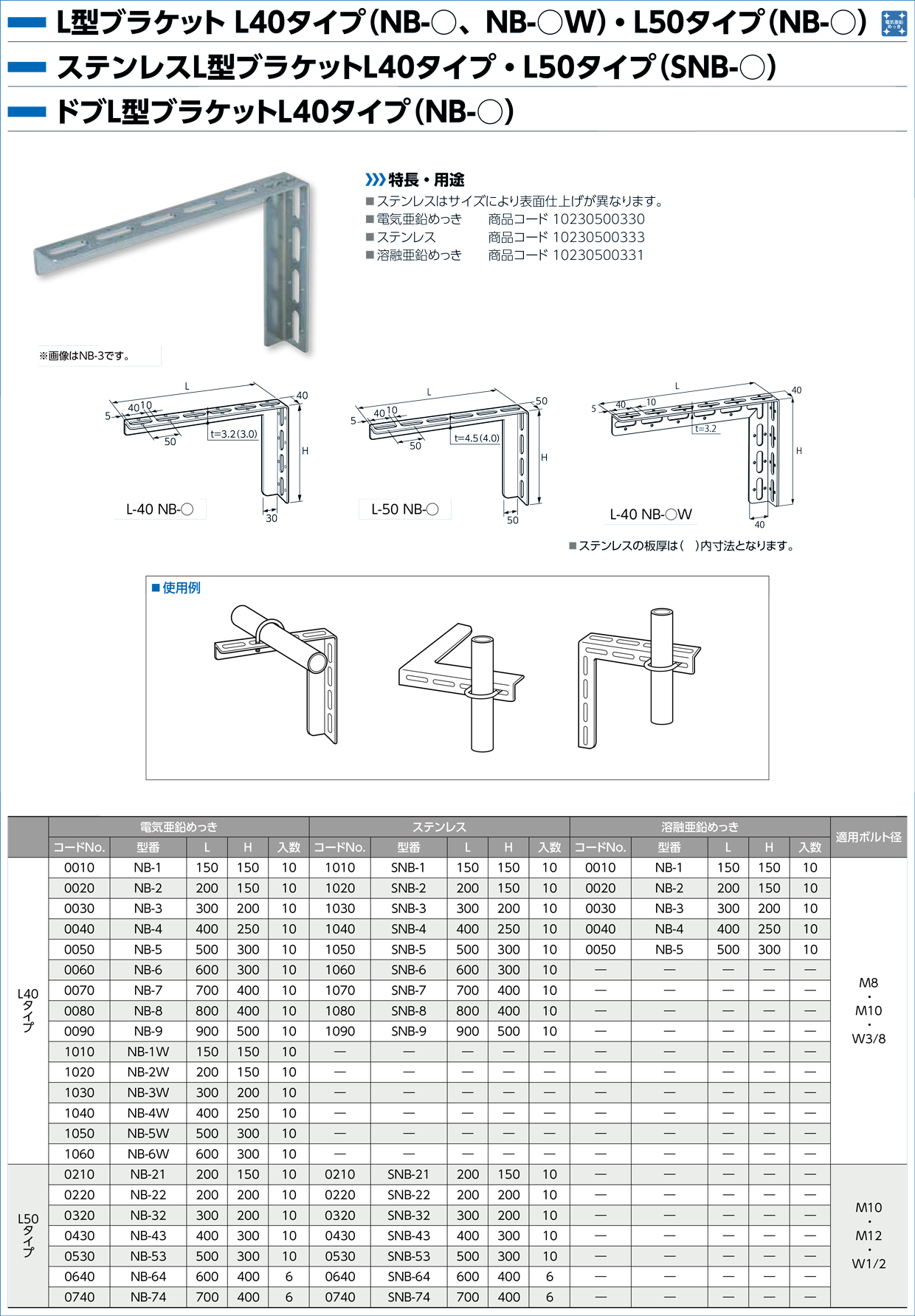

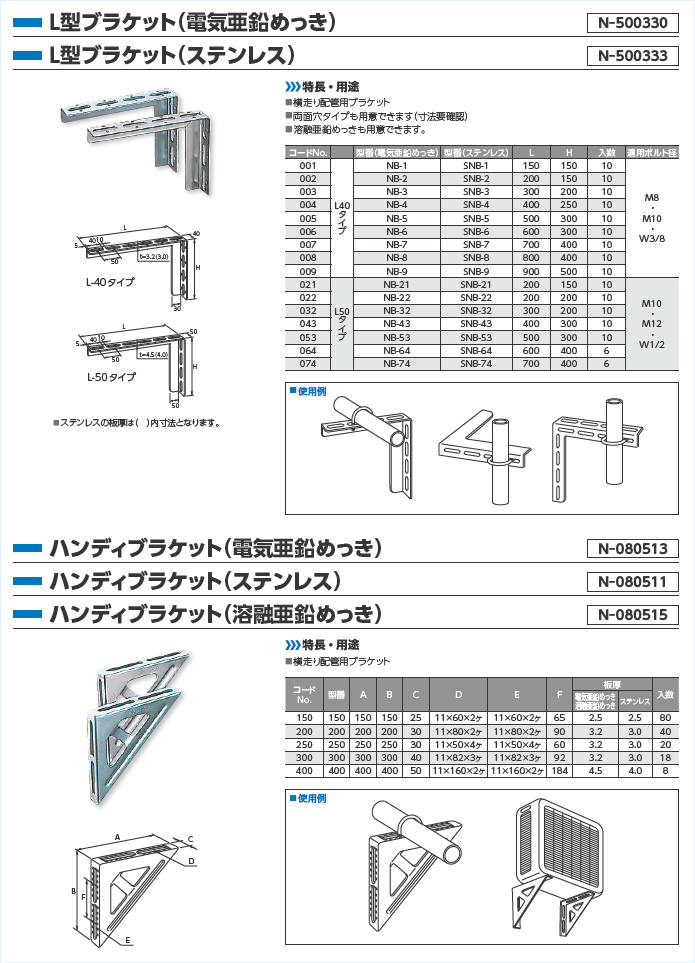

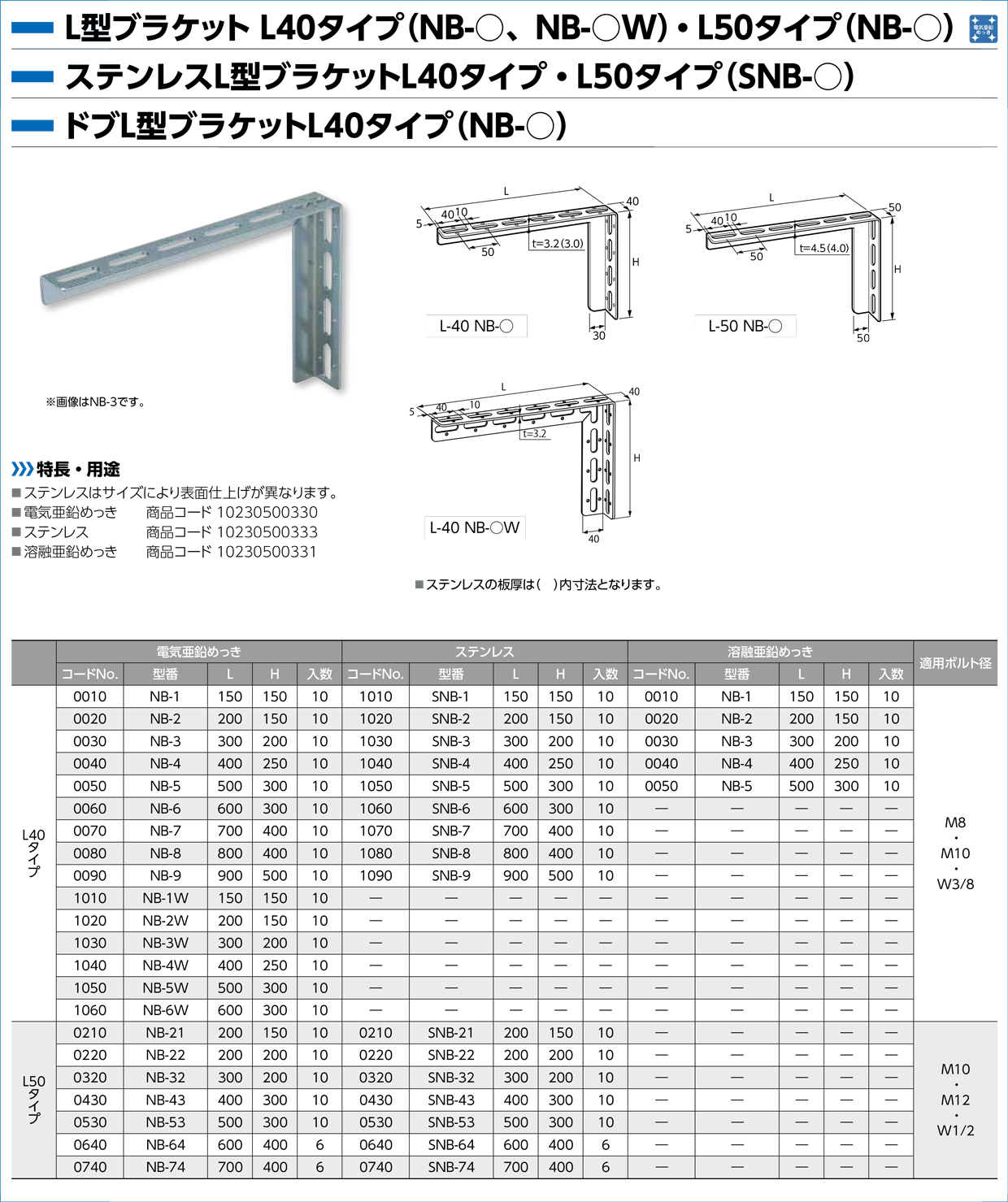

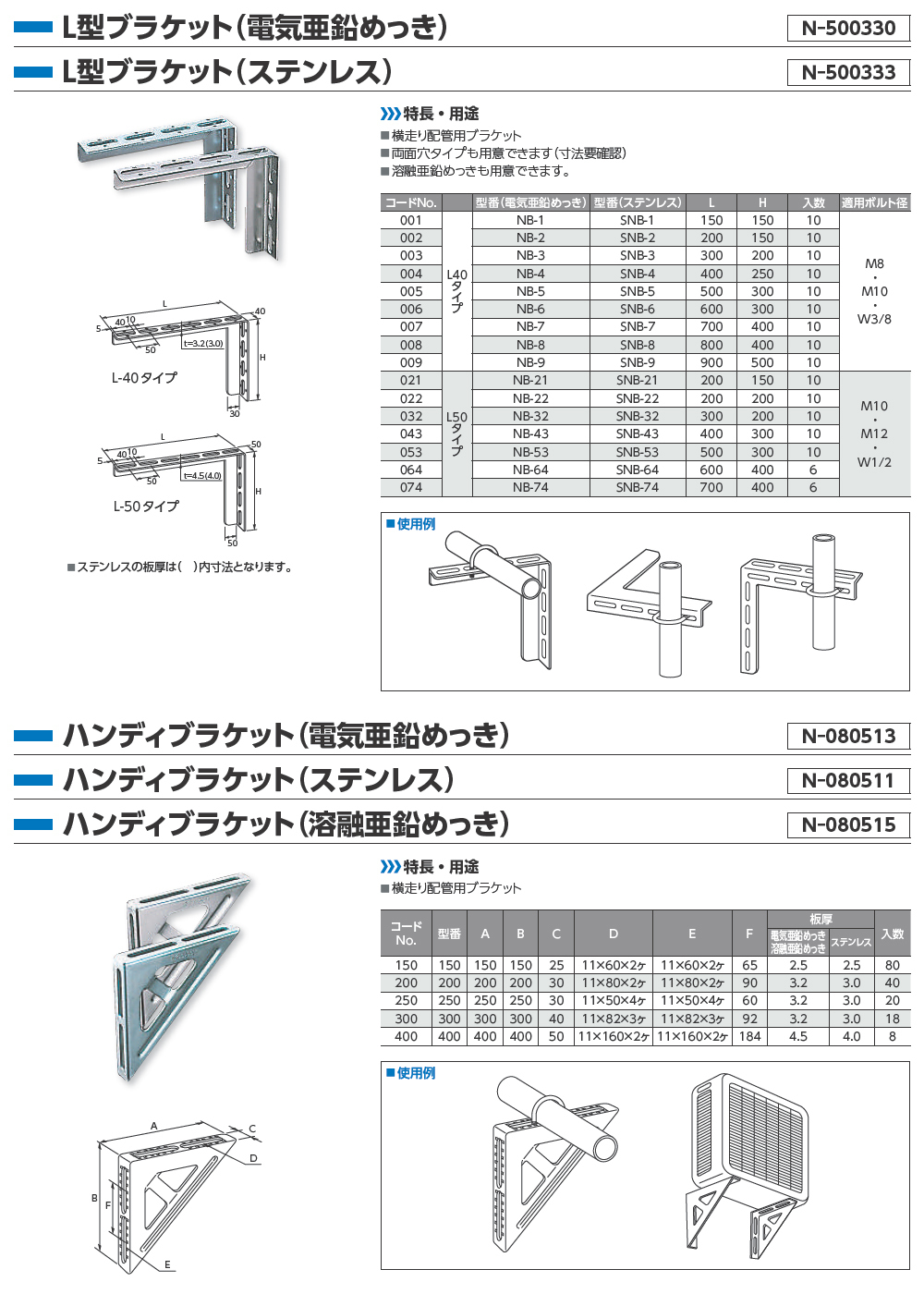

L型ブラケット(電気亜鉛めっき) N-500330
L型ブラケット(ステンレス) N-500333

L型ブラケット

[ 特長・用途 ]

■ 横走り配管用ブラケット
■ 両面穴タイプも用意できます(寸法要確認)
■ 溶融亜鉛めっきも用意できます。

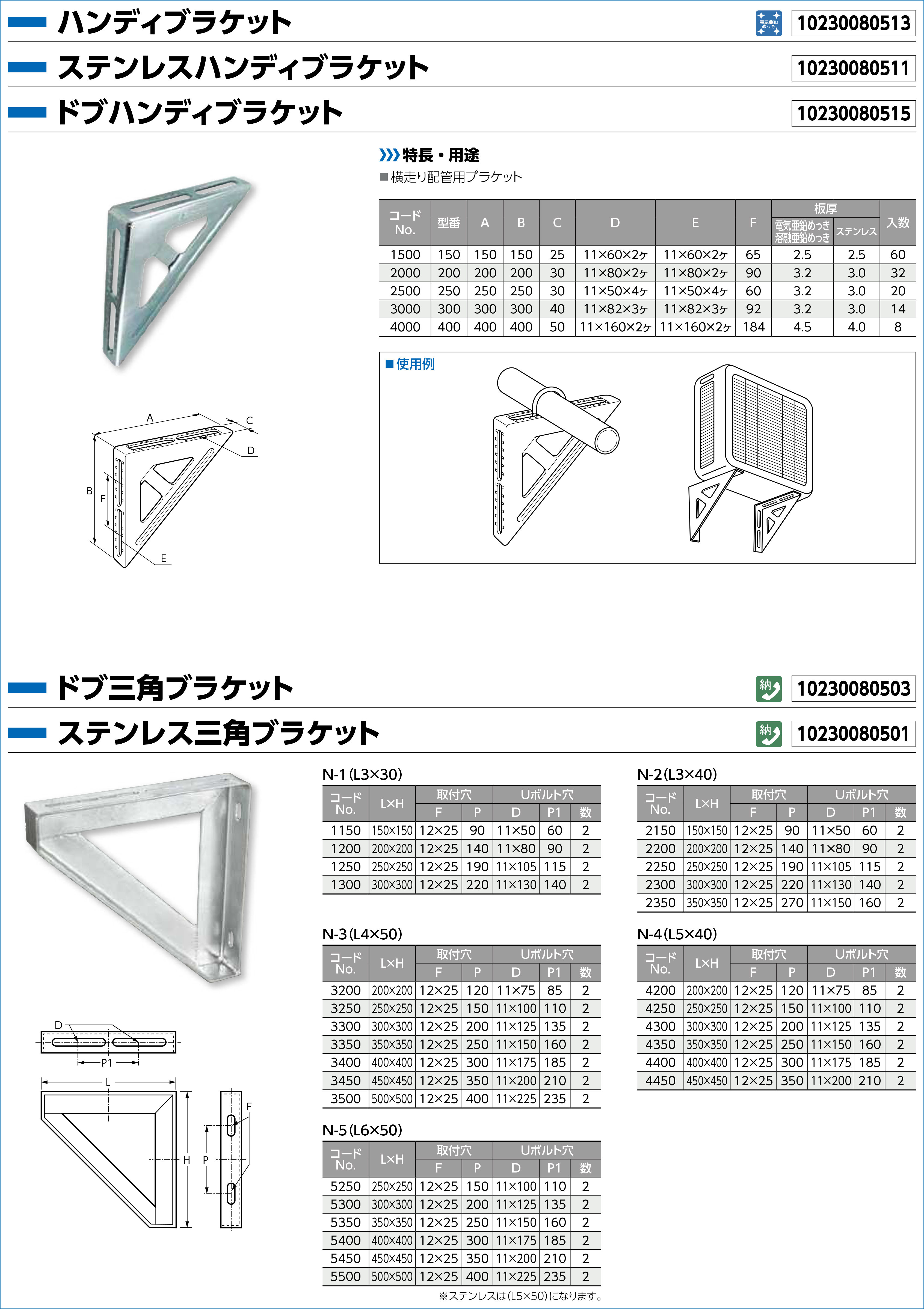

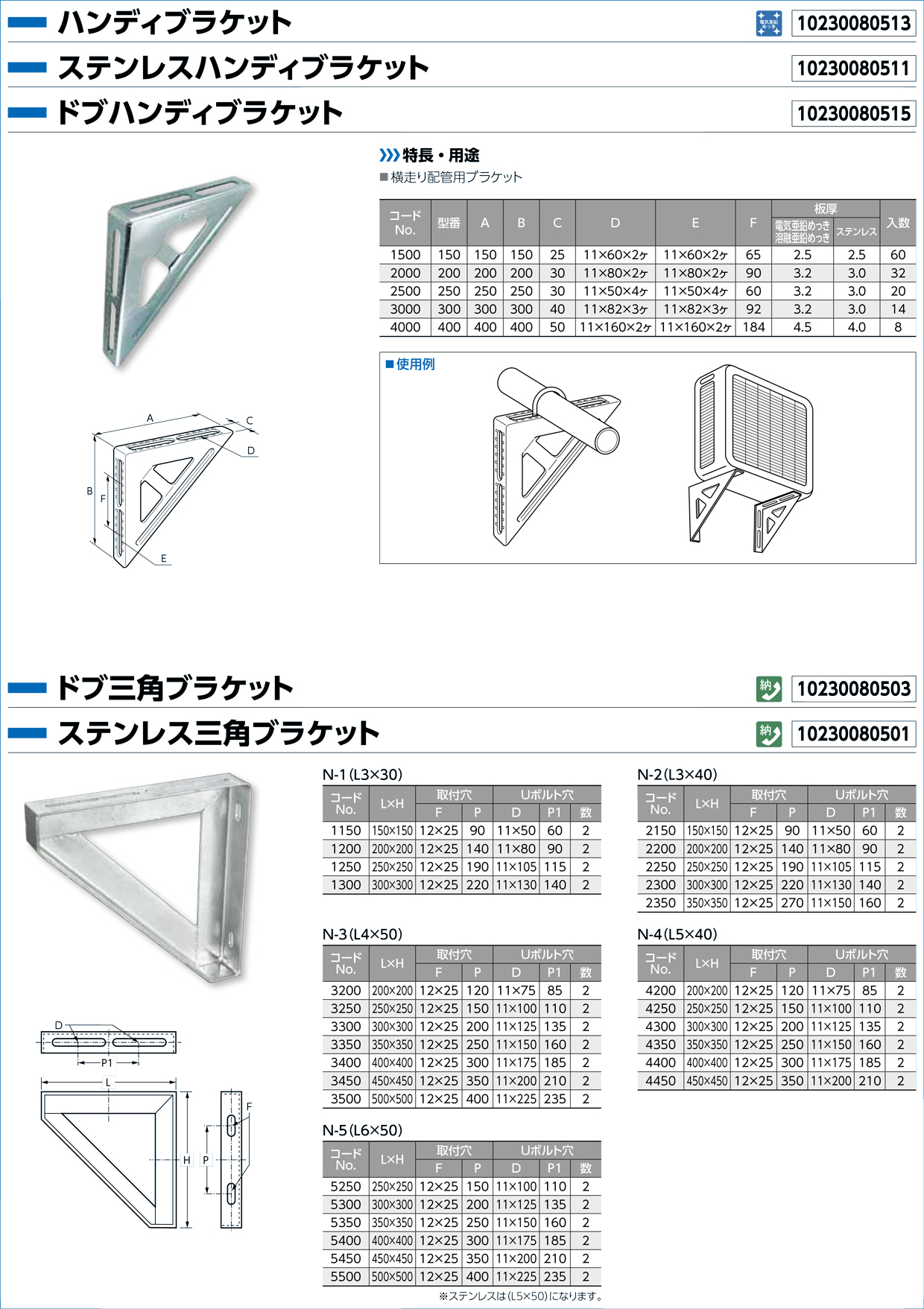

ハンディブラケット(電気亜鉛めっき) N-080513
ハンディブラケット(ステンレス) N-080511
ハンディブラケット(溶融亜鉛めっき) N-080515


ハンディブラケット

[ 特長・用途 ]

■ 横走り配管用ブラケット

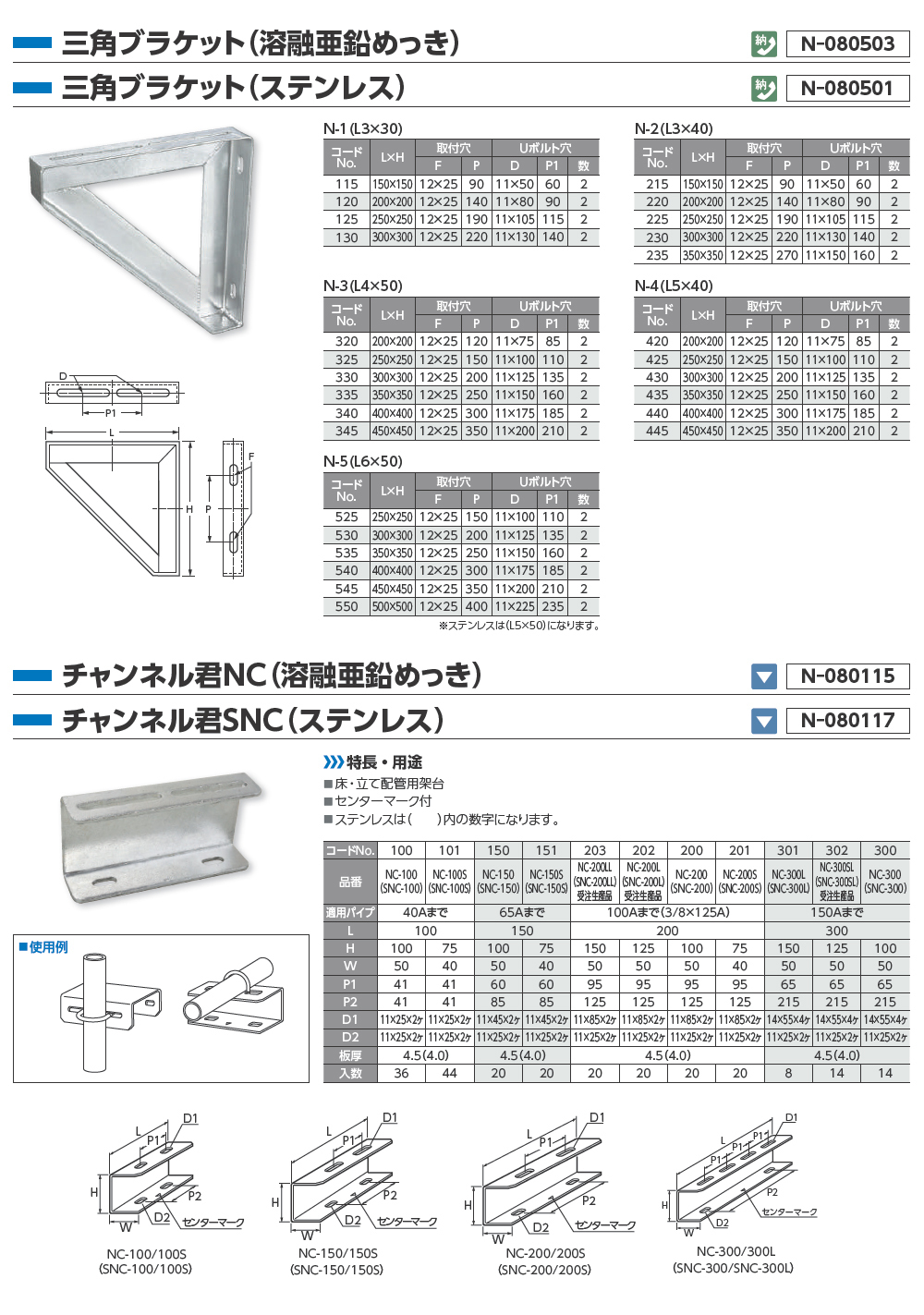

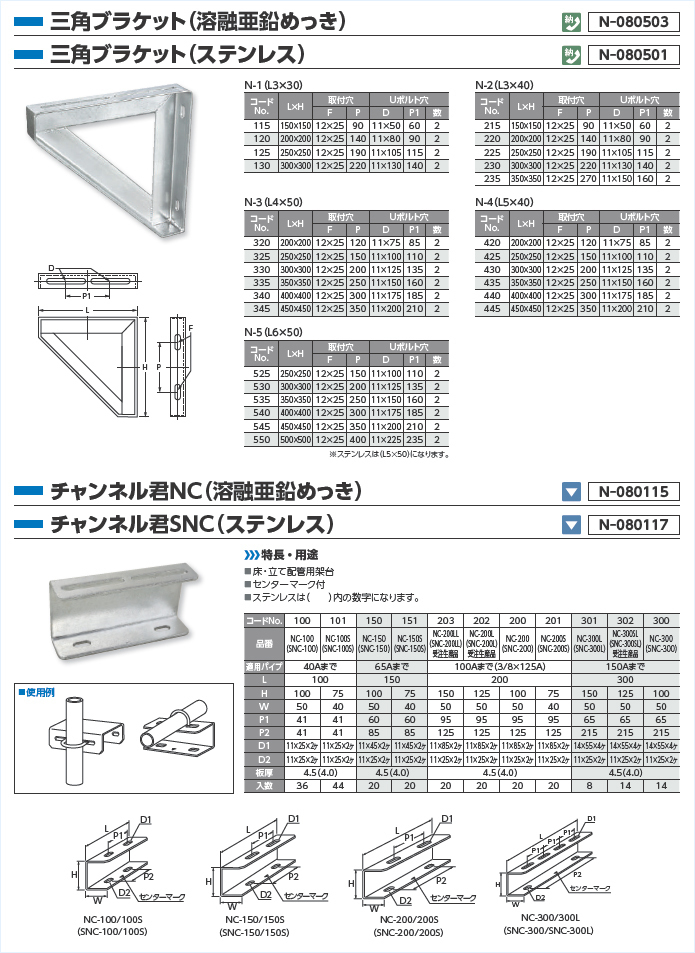

三角ブラケット(溶融亜鉛めっき) N-080503
三角ブラケット(ステンレス) N-080501


納期確認
三角ブラケット

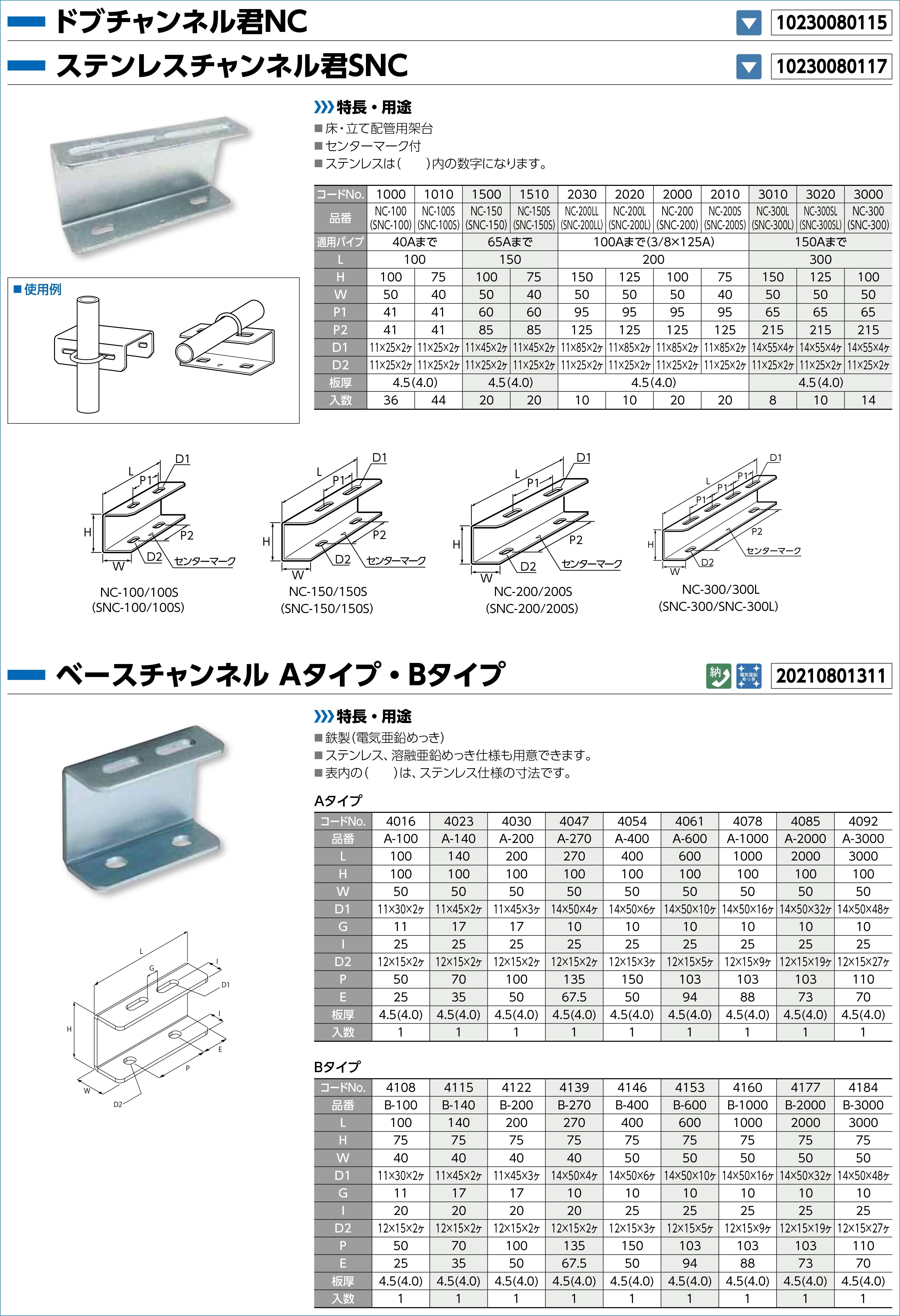

チャンネル君NC(溶融亜鉛めっき) N-080115
チャンネル君SNC(ステンレス) N-080117


チャンネル君

[ 特長・用途 ]

■ 床・立て配管用架台
■ センターマーク付
■ ステンレスは(  )内の数字になります。

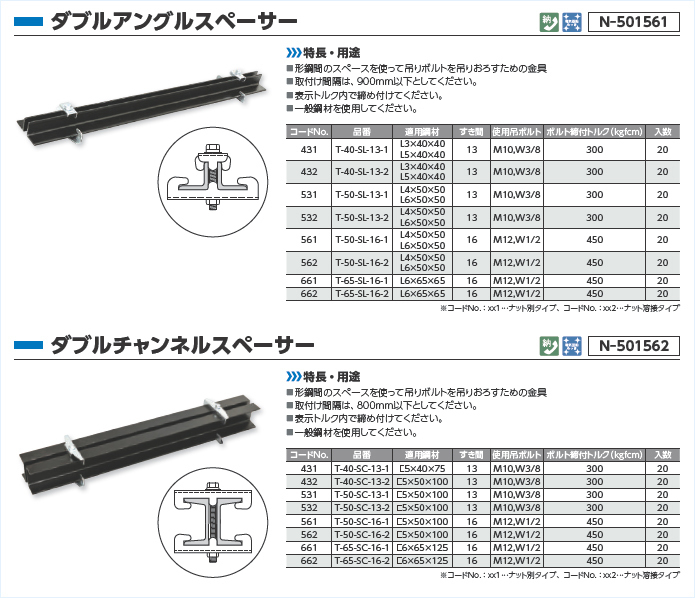

ダブルアングルスペーサー N-501561

ダブルアングルスペーサー

[ 特長・用途 ]

■ 形鋼間のスペースを使って吊りボルトを吊りおろすための金具
■ 取付け間隔は、900mm以下としてください。
■ 表示トルク内で締め付けてください。





ダブルチャンネルスペーサー N-501562

ダブルチャンネルスペーサー

[ 特長・用途 ]

■ 形鋼間のスペースを使って吊りボルトを吊りおろすための金具
■ 取付け間隔は、800mm以下としてください。
■ 表示トルク内で締め付けてください。

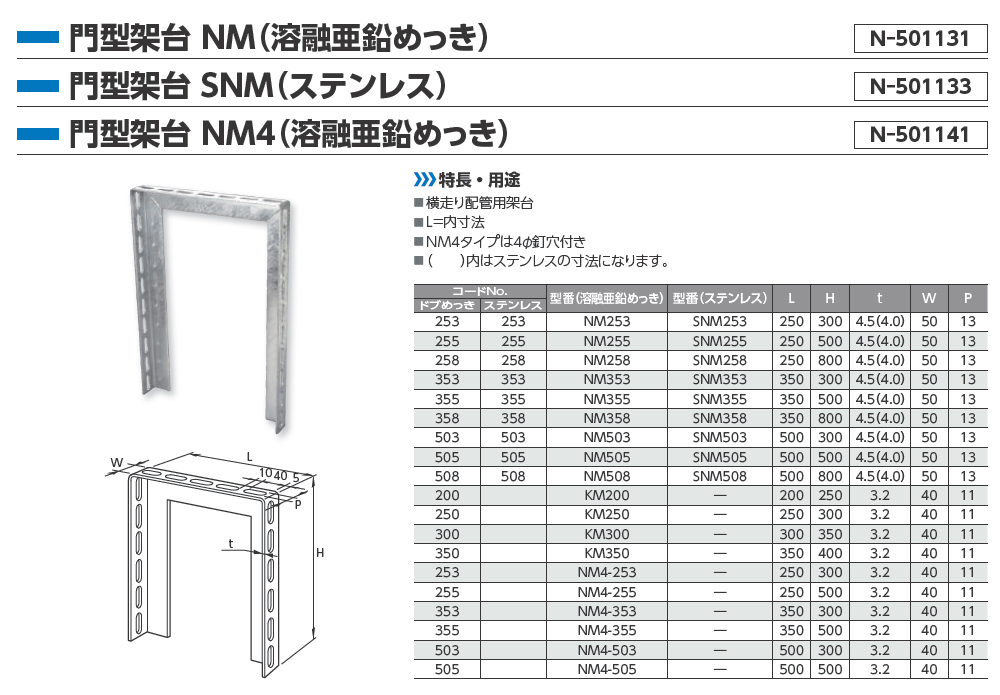

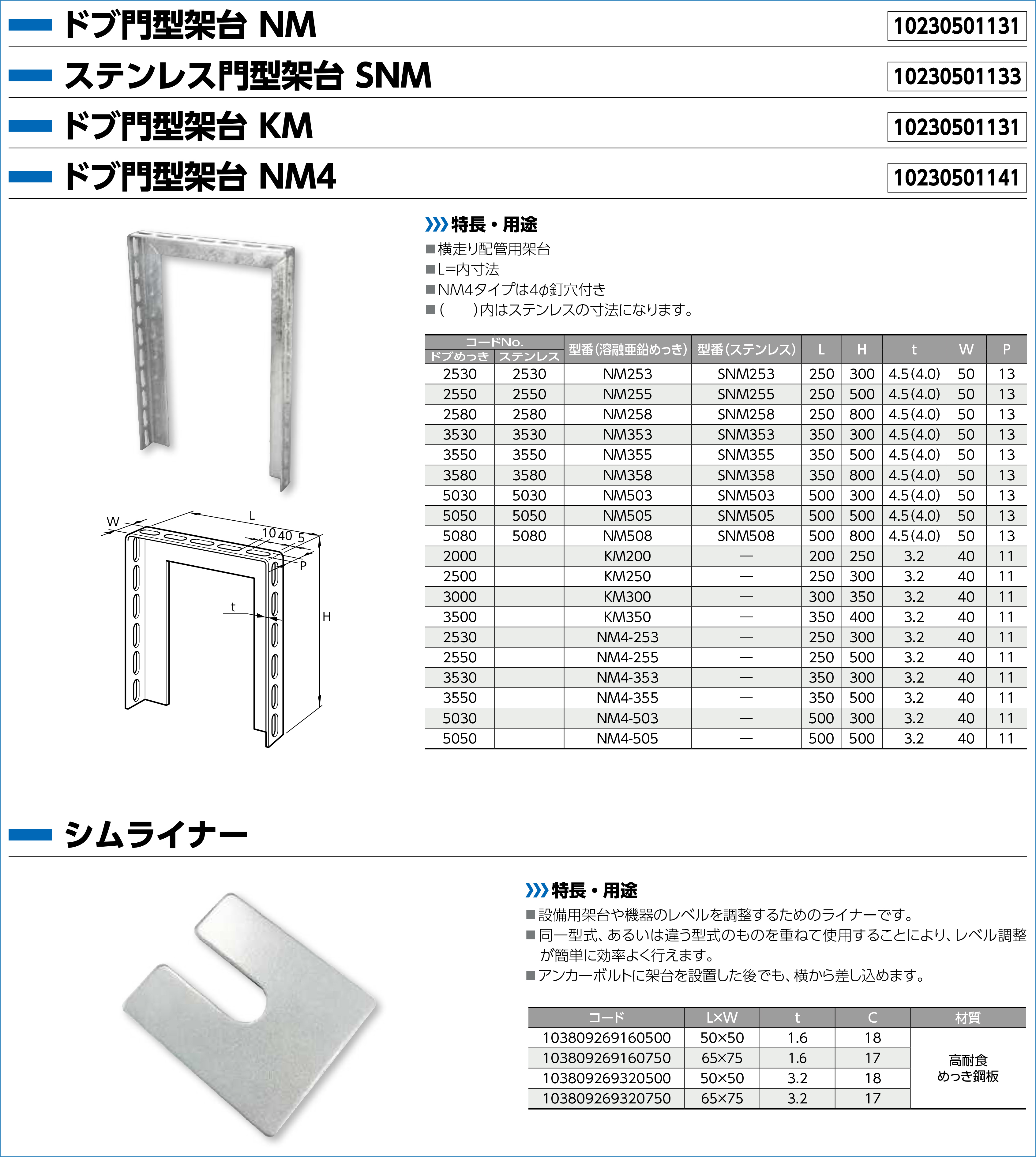

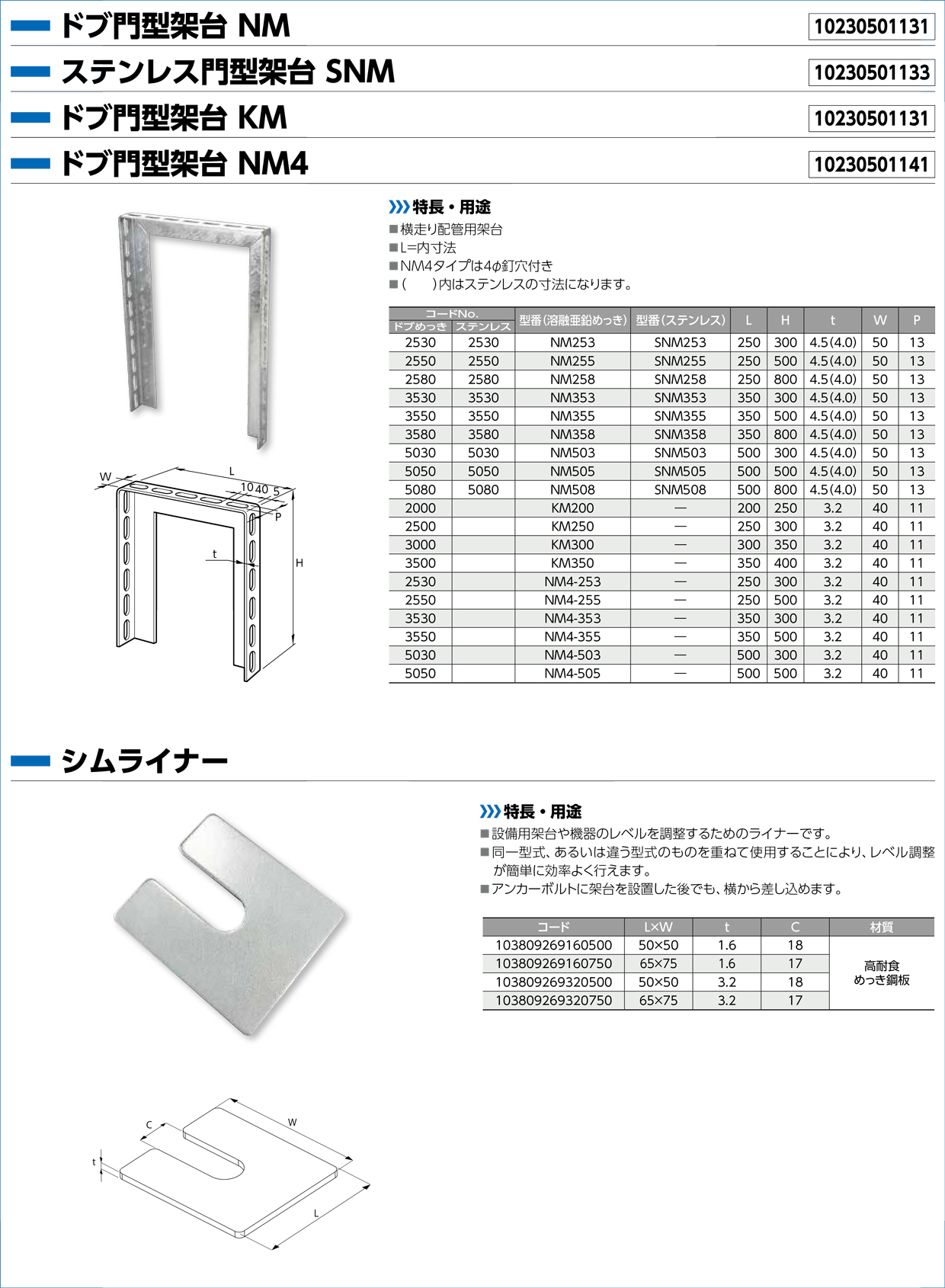

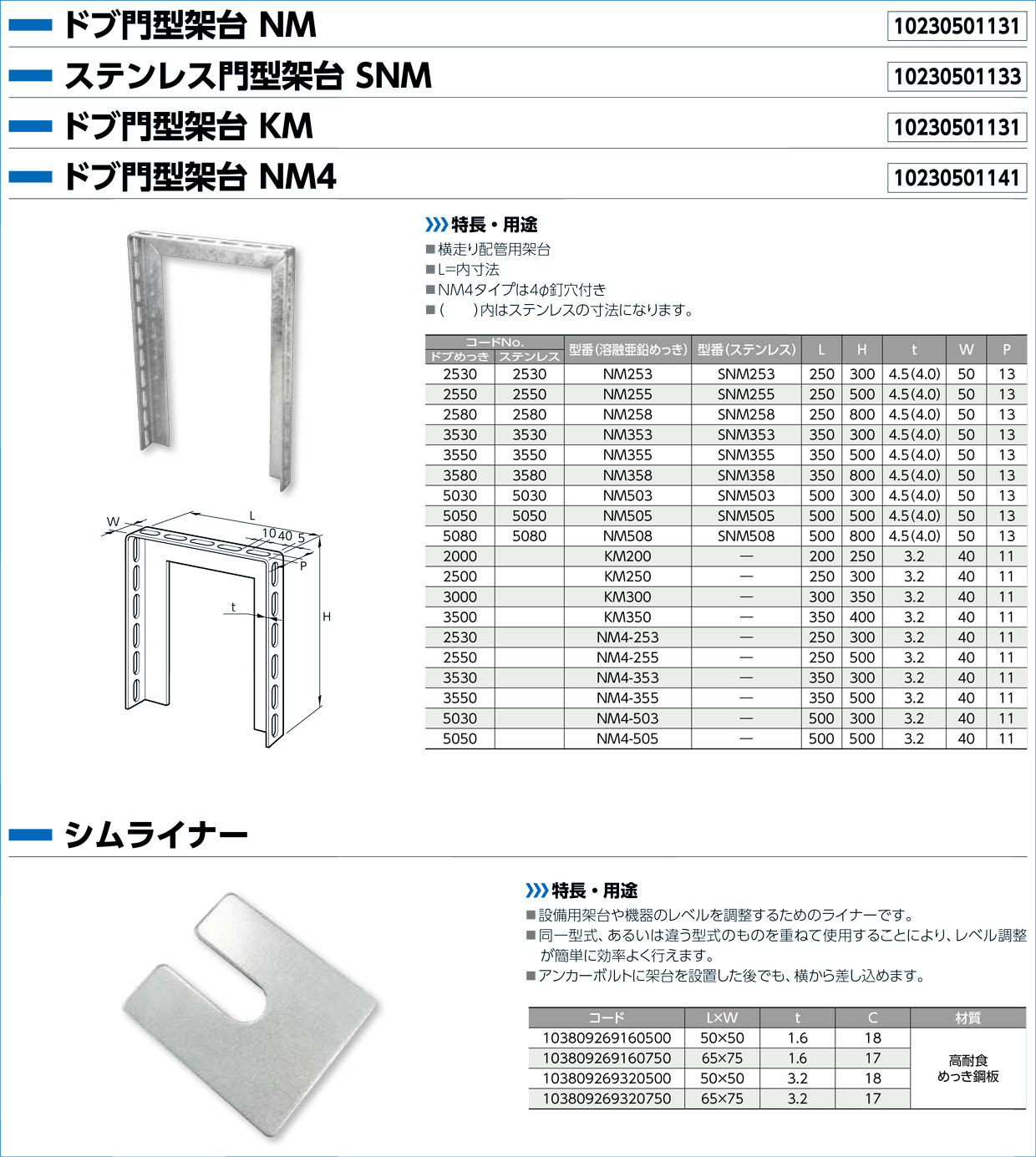

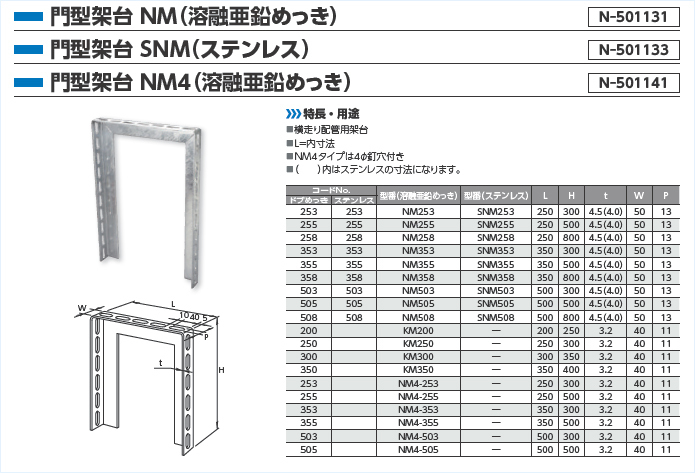

門型架台 NM(溶融亜鉛めっき) N-501131
門型架台 SNM(ステンレス) N-501133
門型架台 NM4(溶融亜鉛めっき) N-501141


門型架台

[ 特長・用途 ]

■ 横走り配管用架台
■ L=内寸法
■ NM4タイプは4φ釘穴付き
■(  )内はステンレスの寸法になります。





門型架台M型 N-501331

門型架台M型

[ 特長・用途 ]

■ フリーアングルと組合せて使用できます。
■ L=内寸法
■ 鉄製(溶融亜鉛めっき)
納期確認

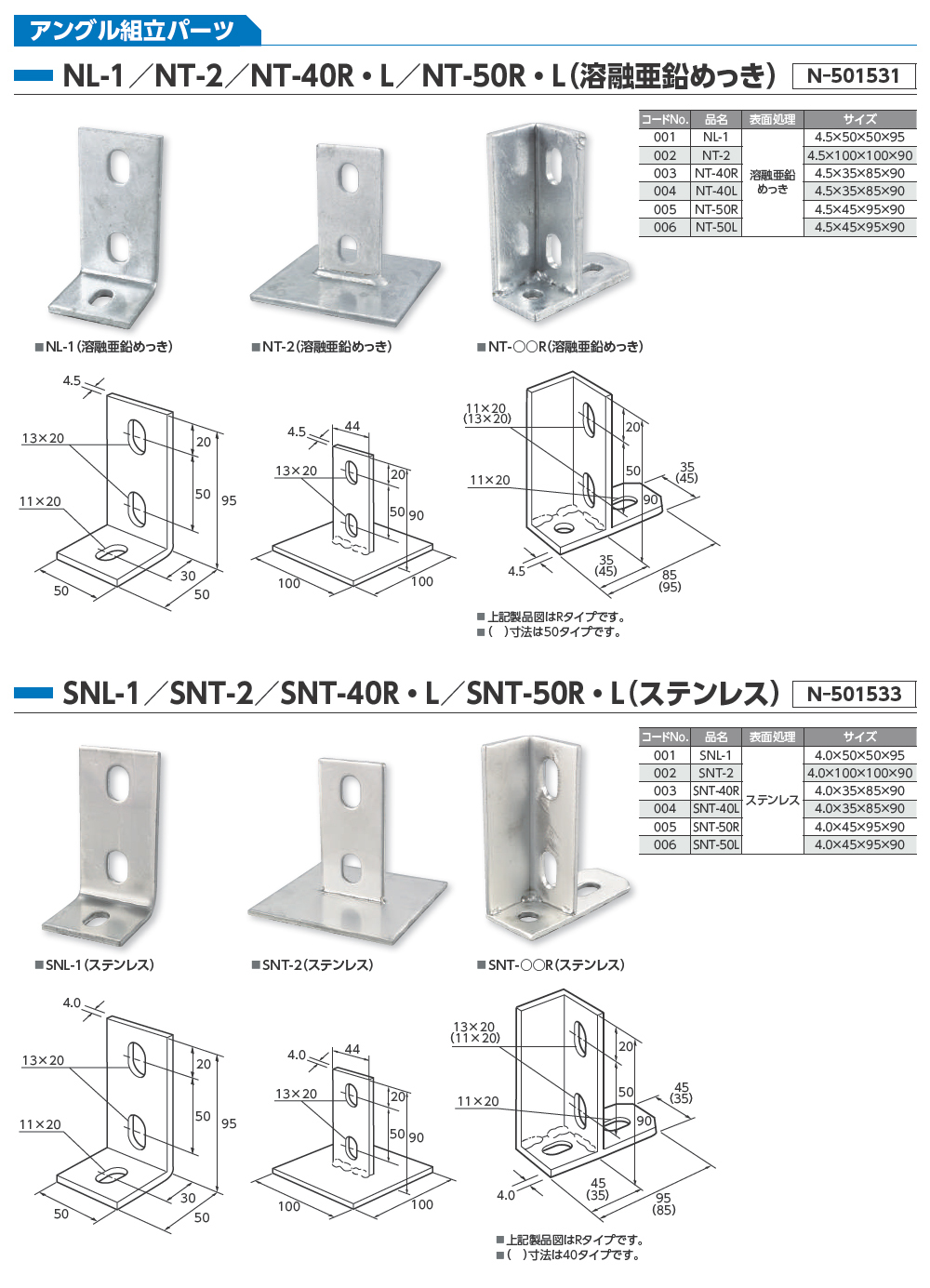

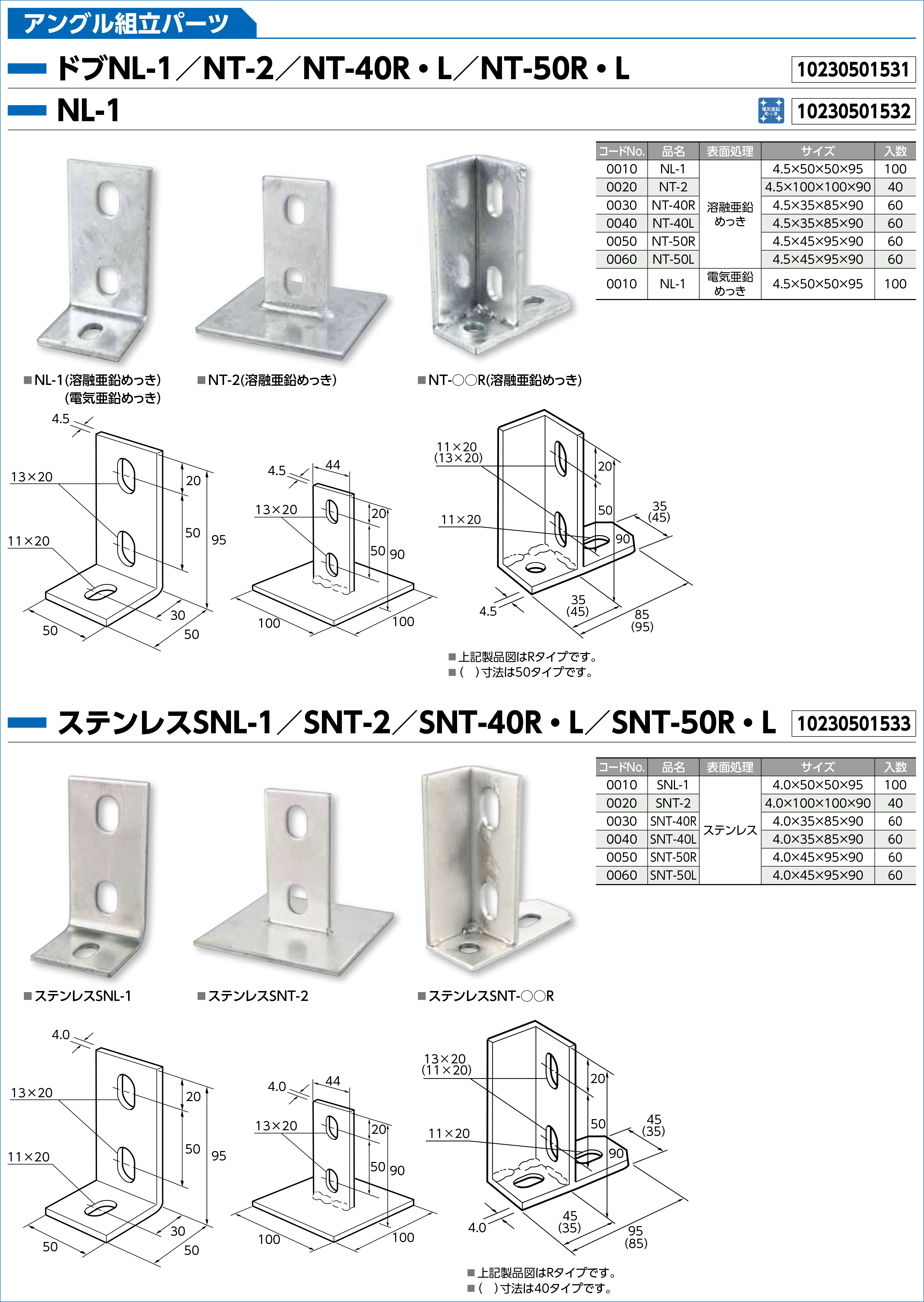

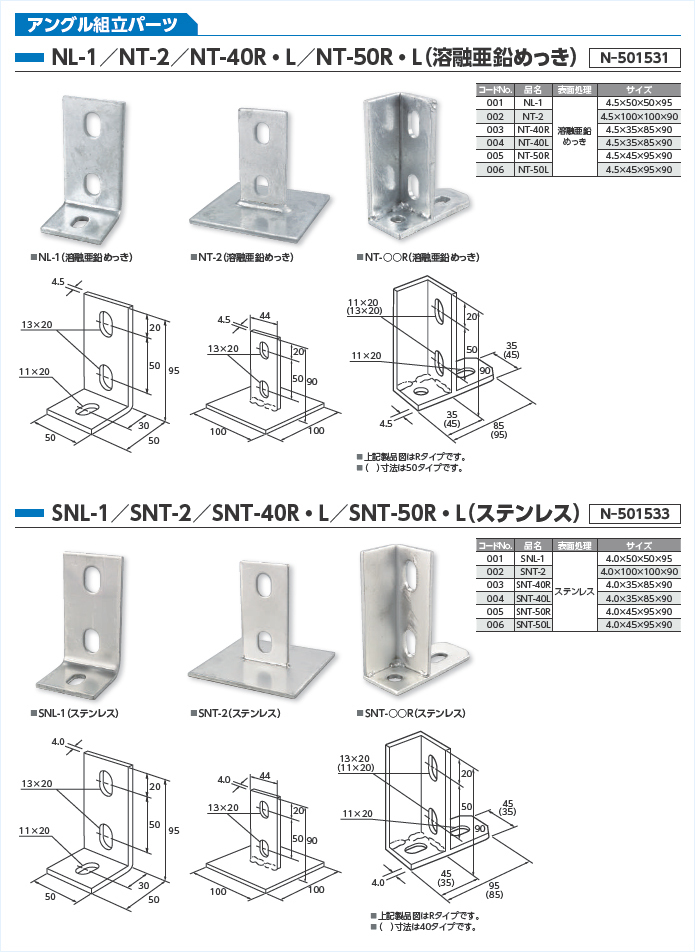

アングル組立パーツ


NL-1(溶融亜鉛めっき) N-501531
NL-1(ステンレス) N-501533


納期確認






NT-2(溶融亜鉛めっき) N-501531
NT-2(ステンレス) N-501533


納期確認





NT-40R・L(溶融亜鉛めっき) N-501531
NT-40R・L(ステンレス) N-501533


納期確認






NT-50R・L(溶融亜鉛めっき) N-501531
NT-50R・L(ステンレス) N-501533


納期確認

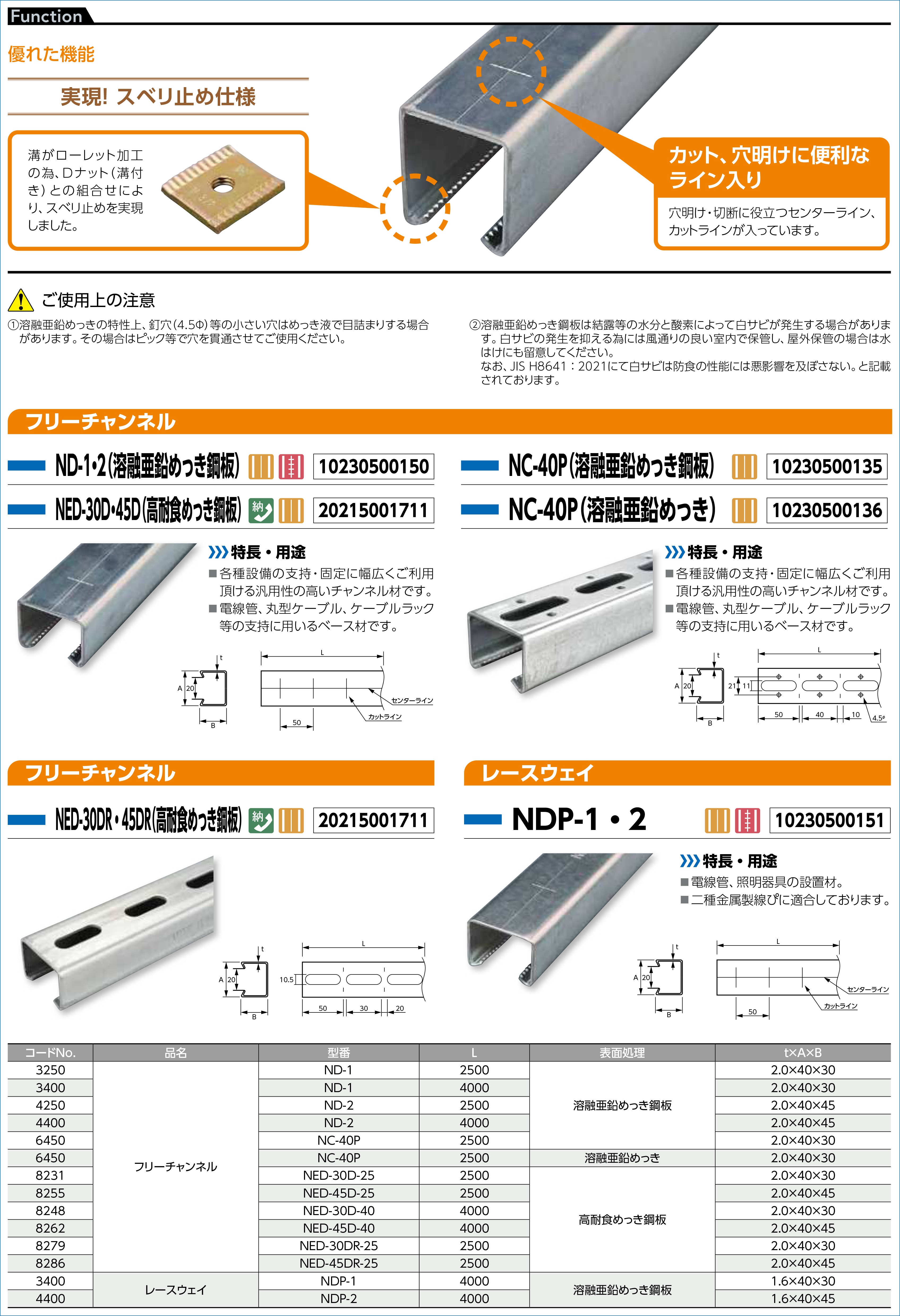

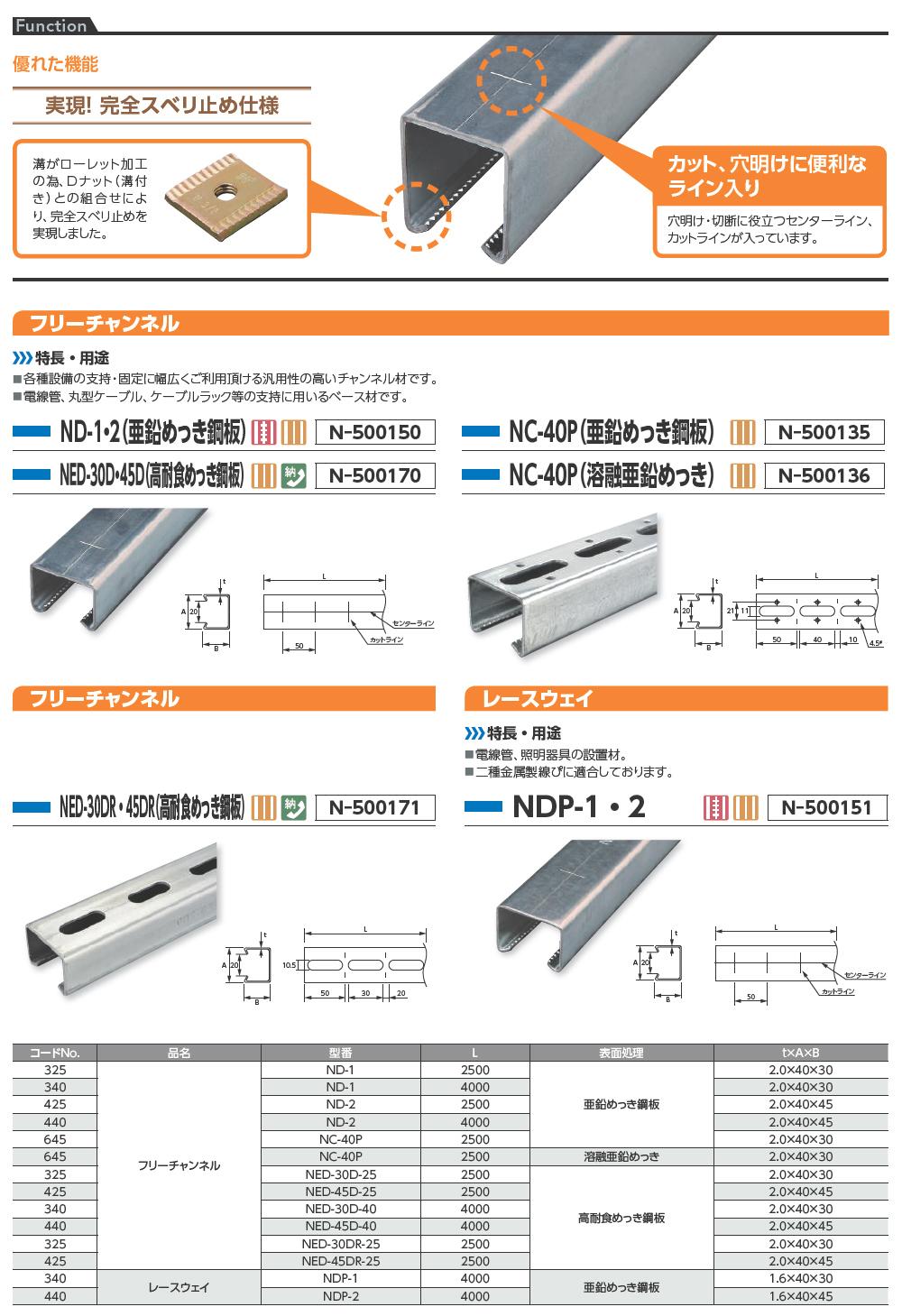

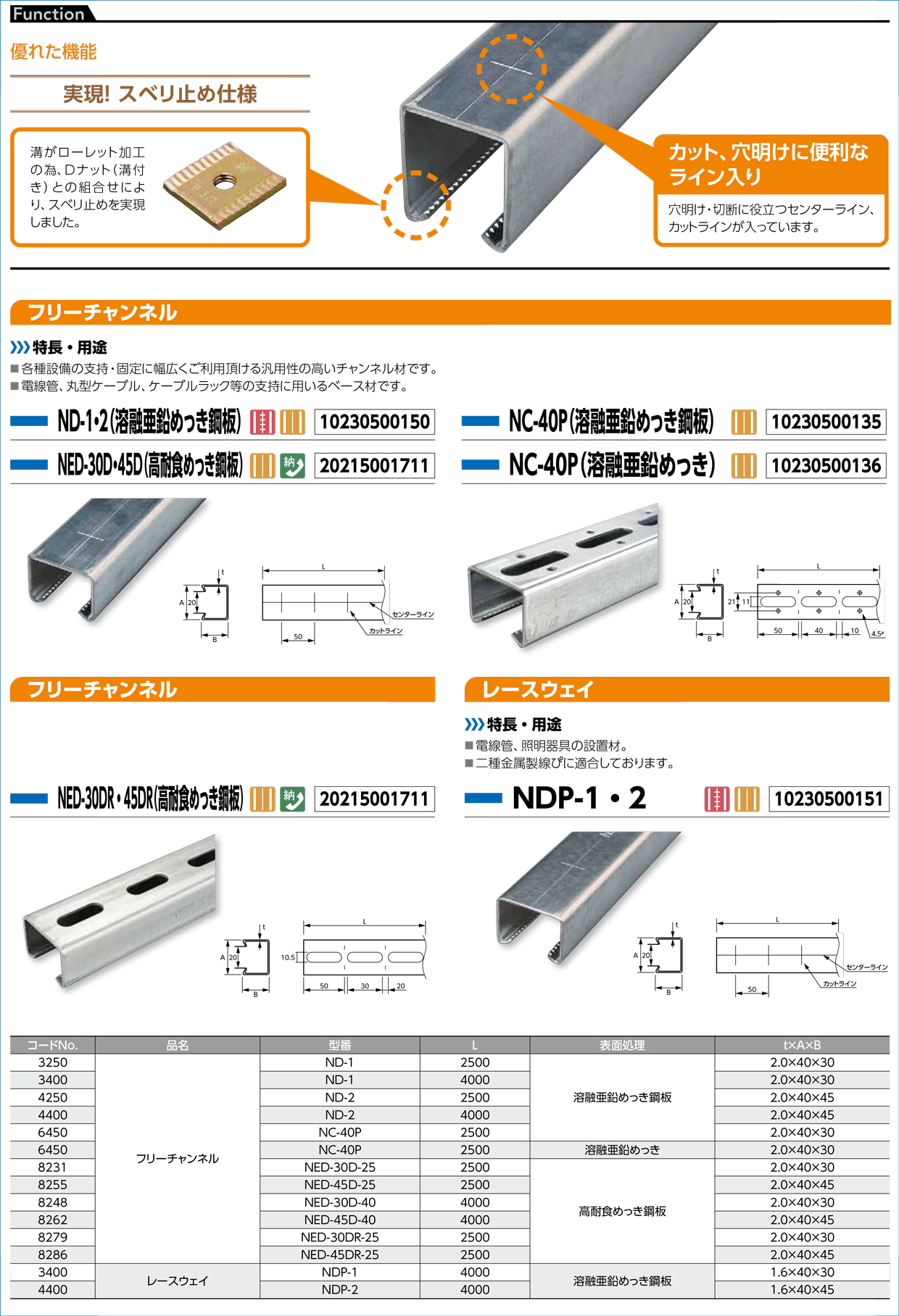

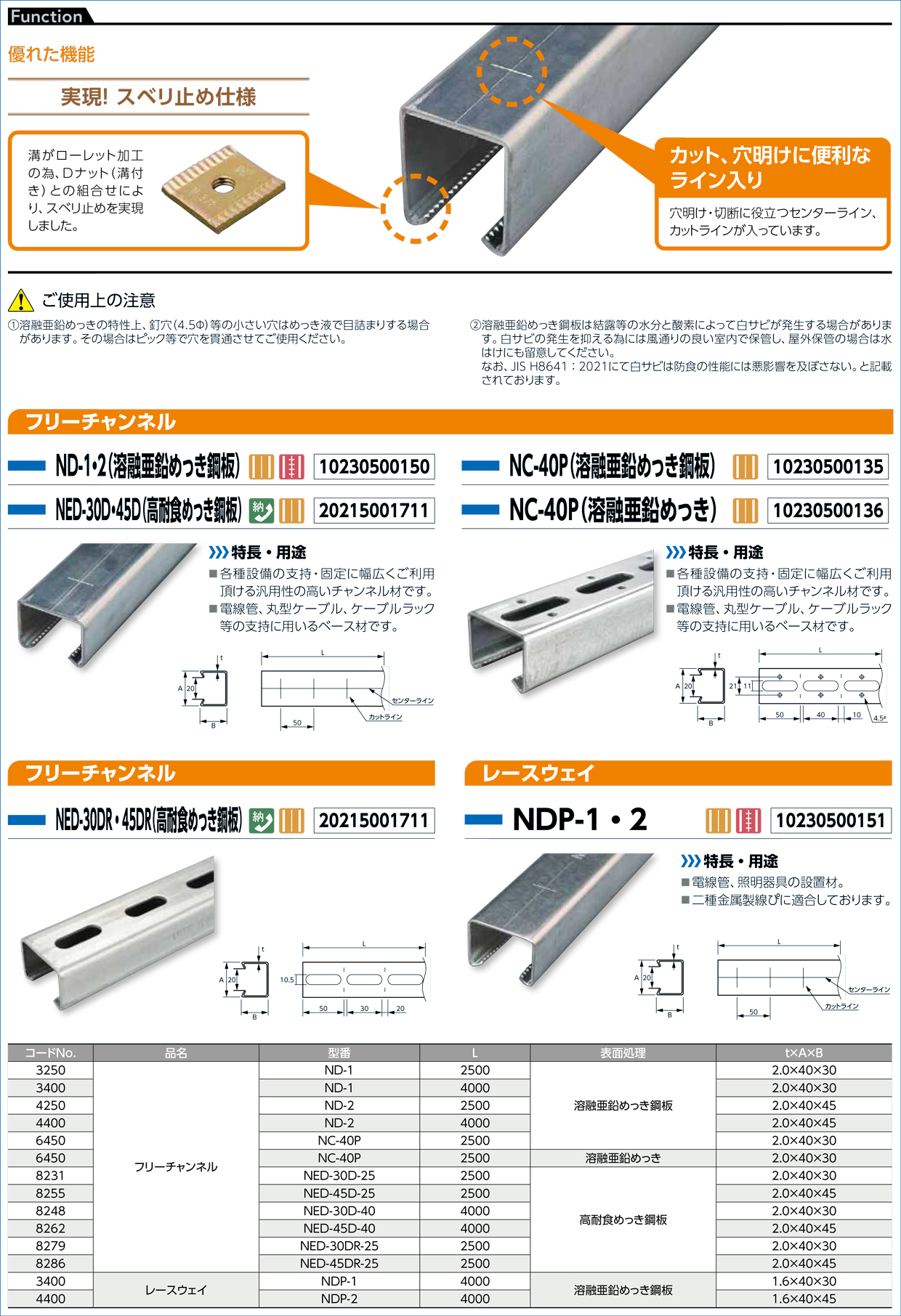

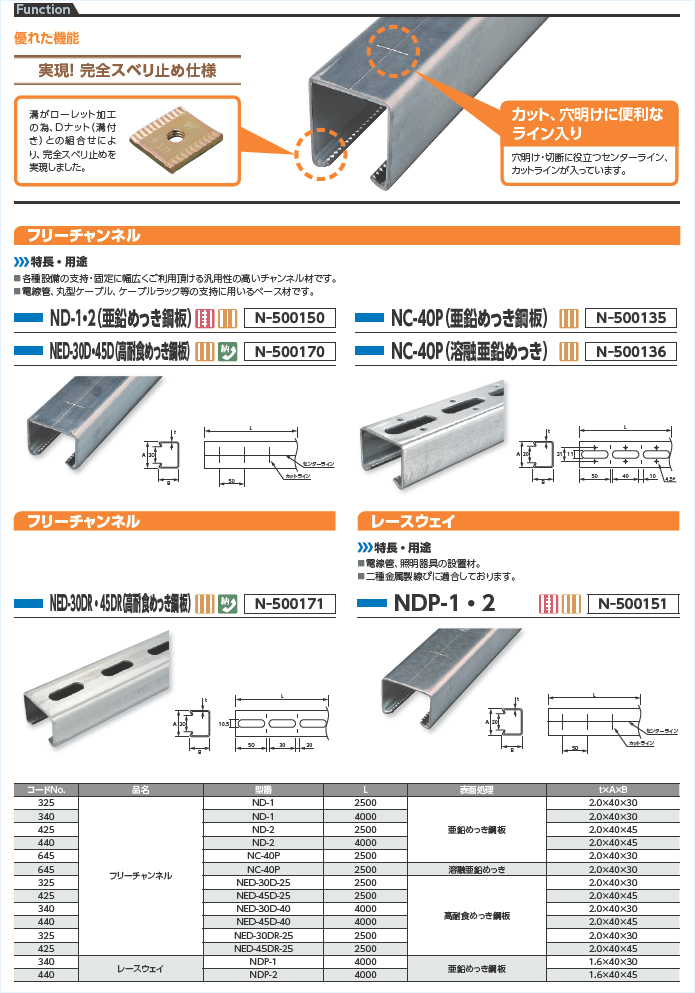

フリーチャンネル

[ 特長・用途 ]
■ 各種設備の支持・固定に幅広くご利用頂ける汎用性の高いチャンネル材です。
■ 電線管、丸型ケーブル、ケーブルラック等の支持に用いるベース材です。


ND-1・2(亜鉛めっき鋼板) N-500150



NED-30D・45D(高耐食めっき鋼板) N-500170






NC-40P(亜鉛めっき鋼板) N-500135



NC-40P(溶融亜鉛めっき) N-500136






NED-30DR・45DR(高耐食めっき鋼板) N-500170



レースウェイ

[ 特長・用途 ]

■ 電線管、照明器具の設置材。
■ 二種金属製先ぴに適合しております。


NDP-1・2 N-500151

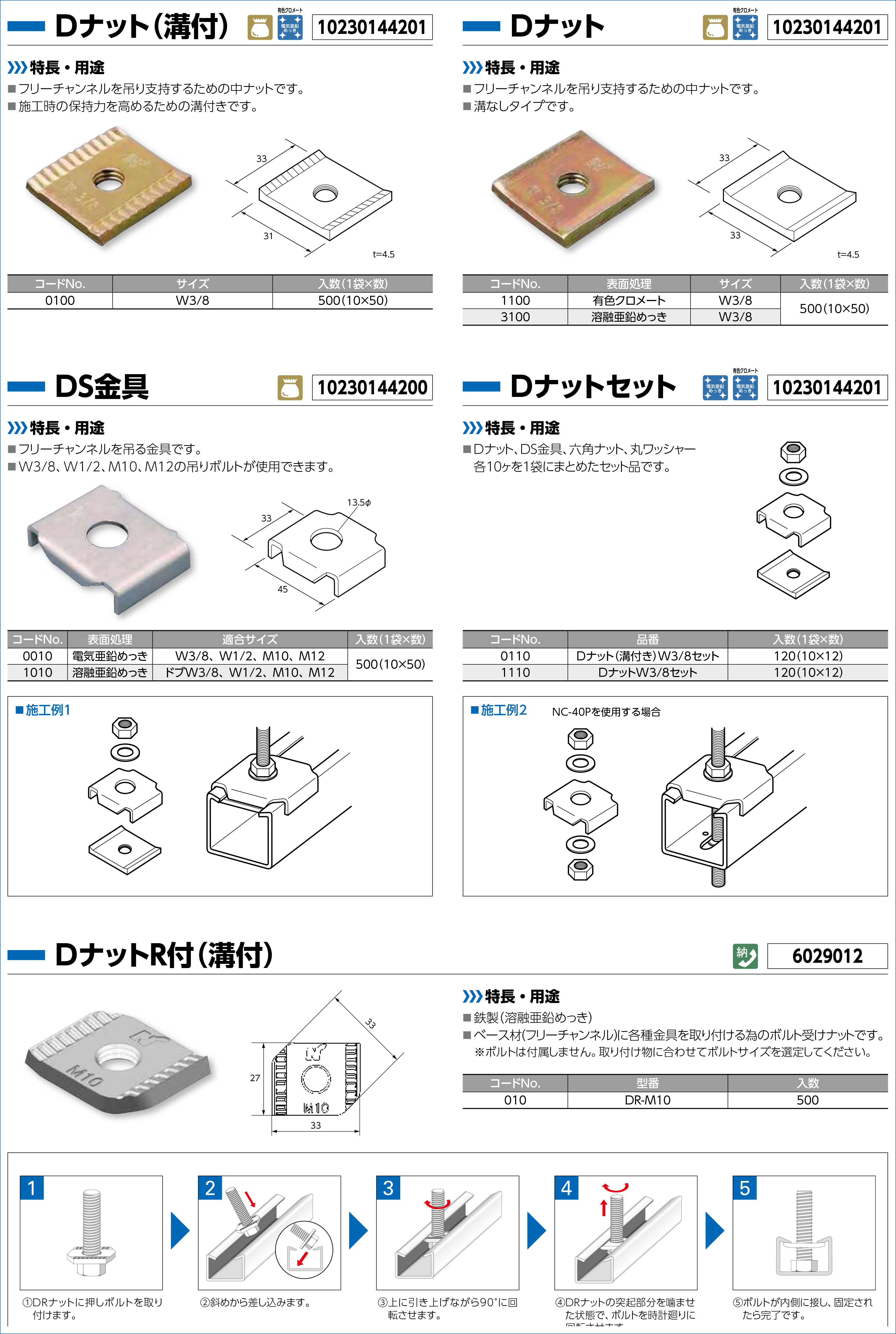

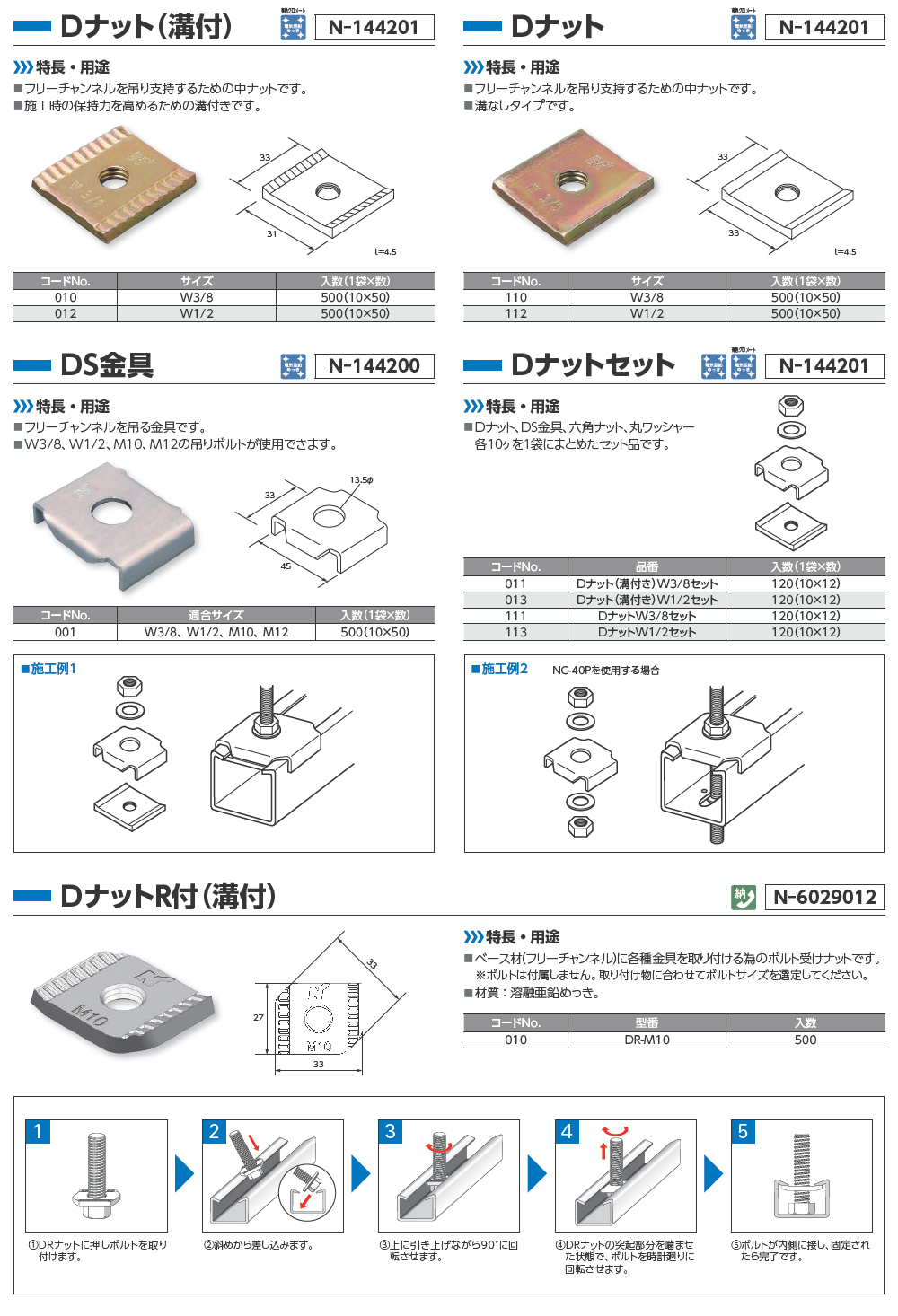

Dナット(溝付) N-144201

Dナット(溝付)

[ 特長・用途 ]

■ フリーチャンネルを吊り支持するための中ナットです。
■ 施工時の保持力を高めるための溝付きです。

Dナット(溝付)





Dナット N-144201

[ 特長・用途 ]

■ フリーチャンネルを吊り支持するための中ナットです。
■ 溝なしタイプです。





DS金具 N-144200

DS金具

[ 特長・用途 ]

■ フリーチャンネルを吊る金具です。
■ W3/8、W1/2、M10、M12の吊りボルトが使用できます。

DS金具



Dナットセット N-144201

Dナットセット

[ 特長・用途 ]

■ Dナット、DS金具、六角ナット、丸ワッシャー
各10ヶを1袋にまとめたセット品です。


DナットR付(溝付) N-6029012

DナットR付(溝付)

[ 特長・用途 ]

■ ベース材(フリーチャンネル)に各種金具を取り付ける為のボルト受けナットです。
※ ボルトは付属しません。取り付け物に合わせてボルトサイズを選定してください。
■ 材質:溶融亜鉛めっき。
納期確認

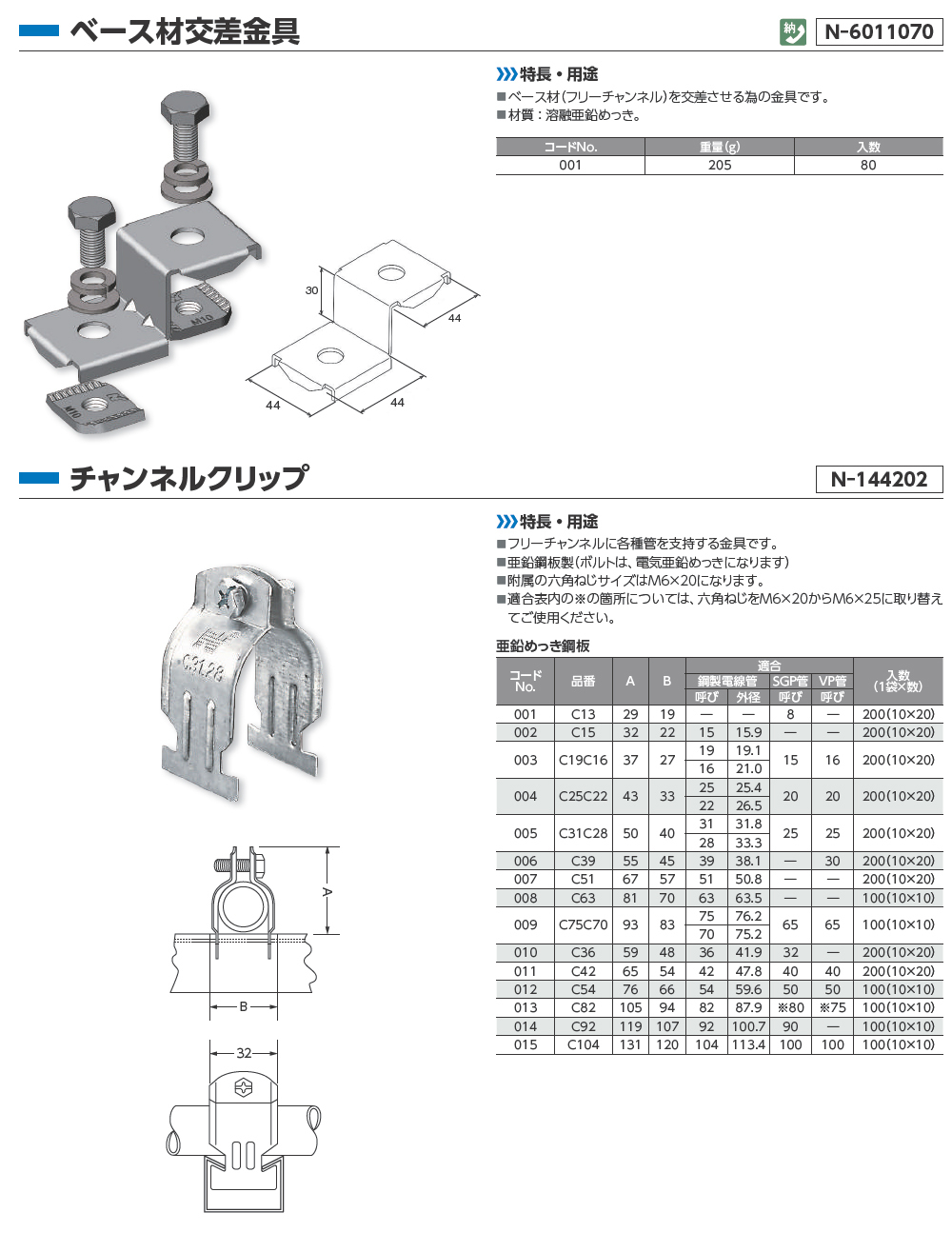

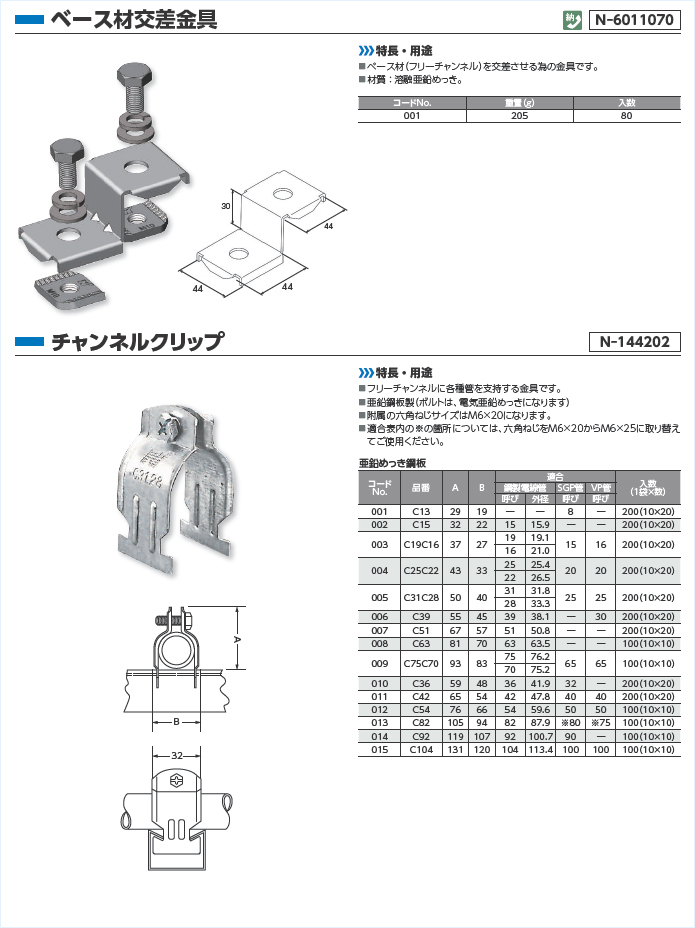

ベース材交差金具 N-6011070

ベース材交差金具

[ 特長・用途 ]

■ ベース材(フリーチャンネル)を交差させる為の金具です。
■ 材質:溶融亜鉛めっき。
納期確認

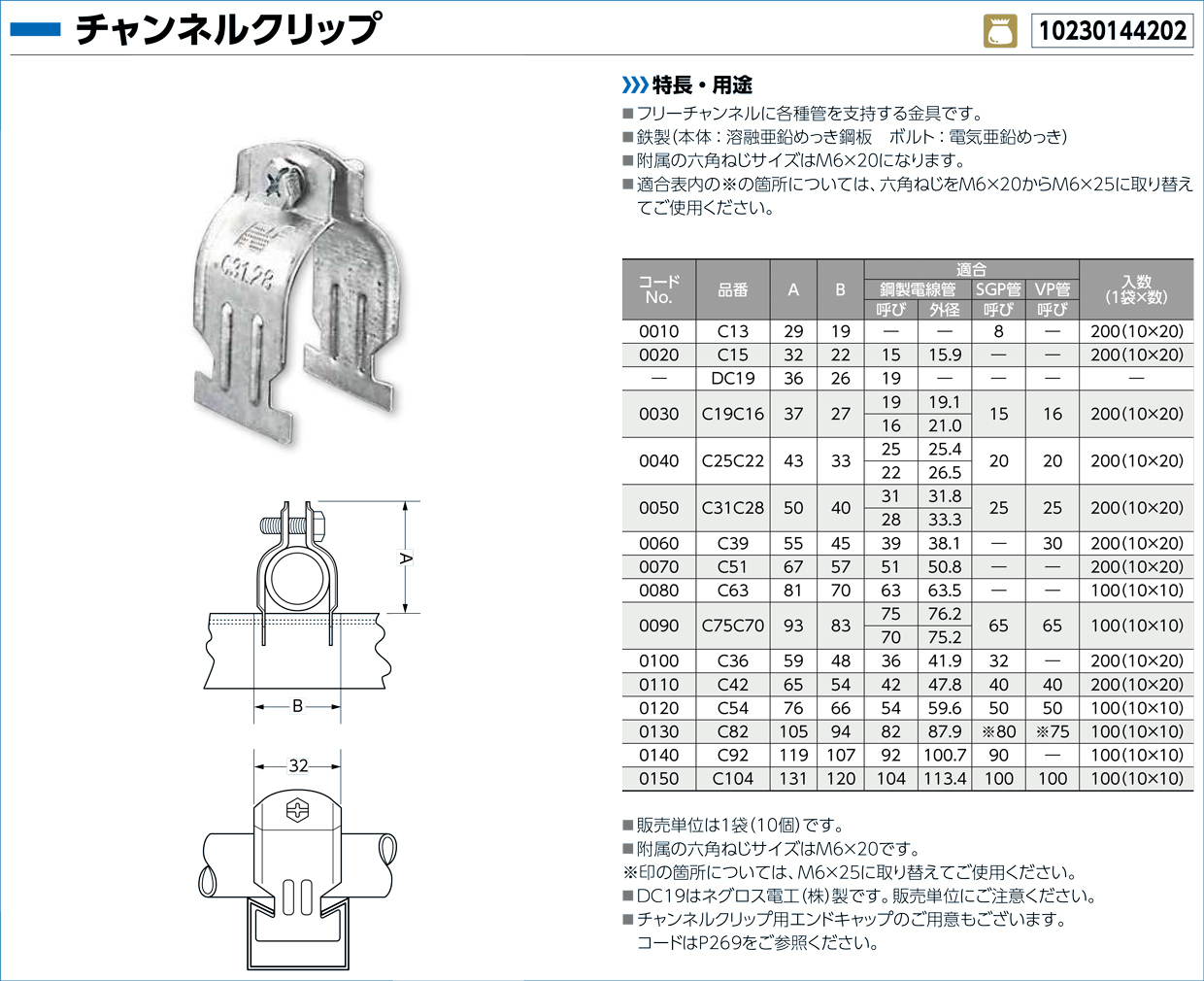

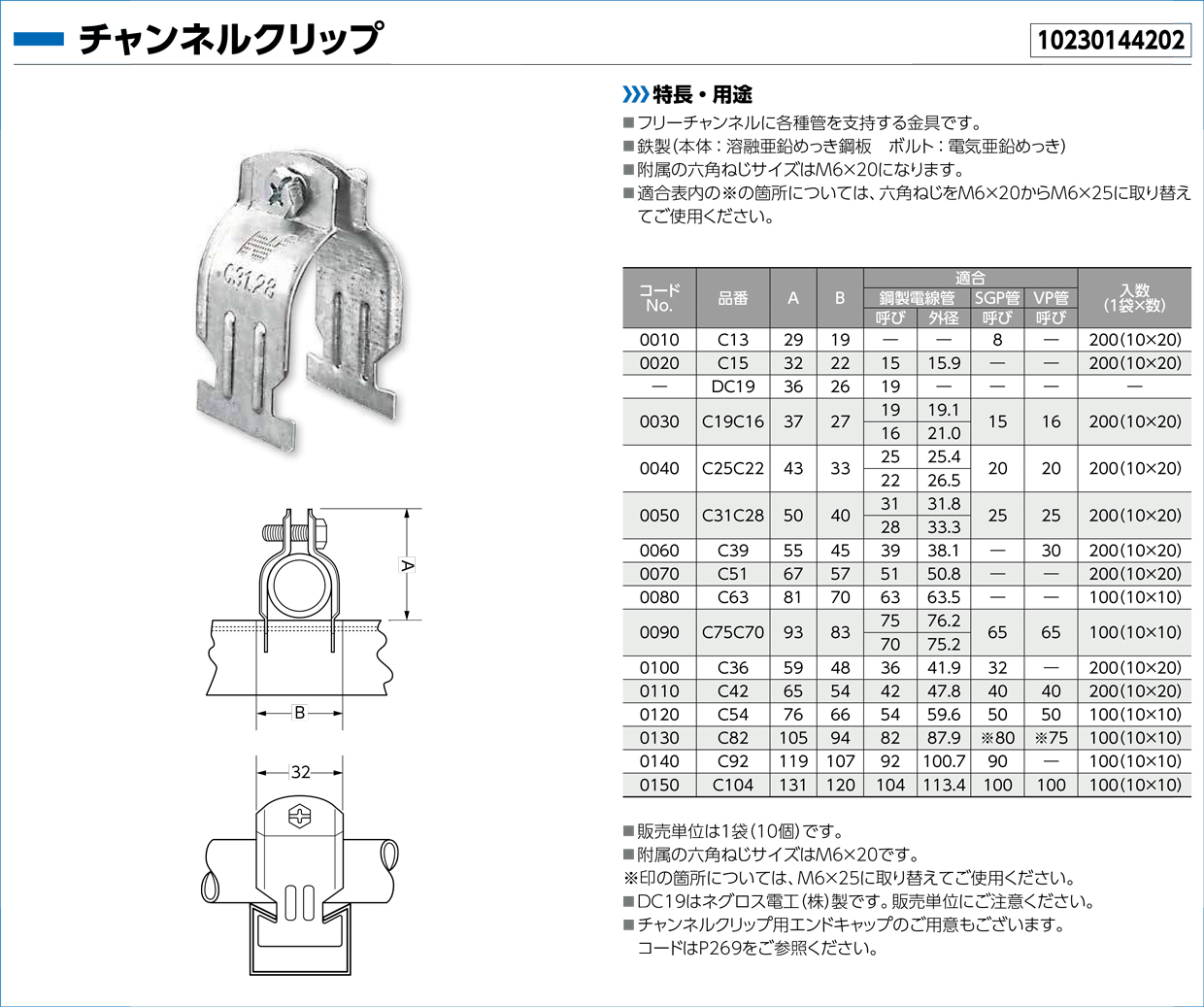

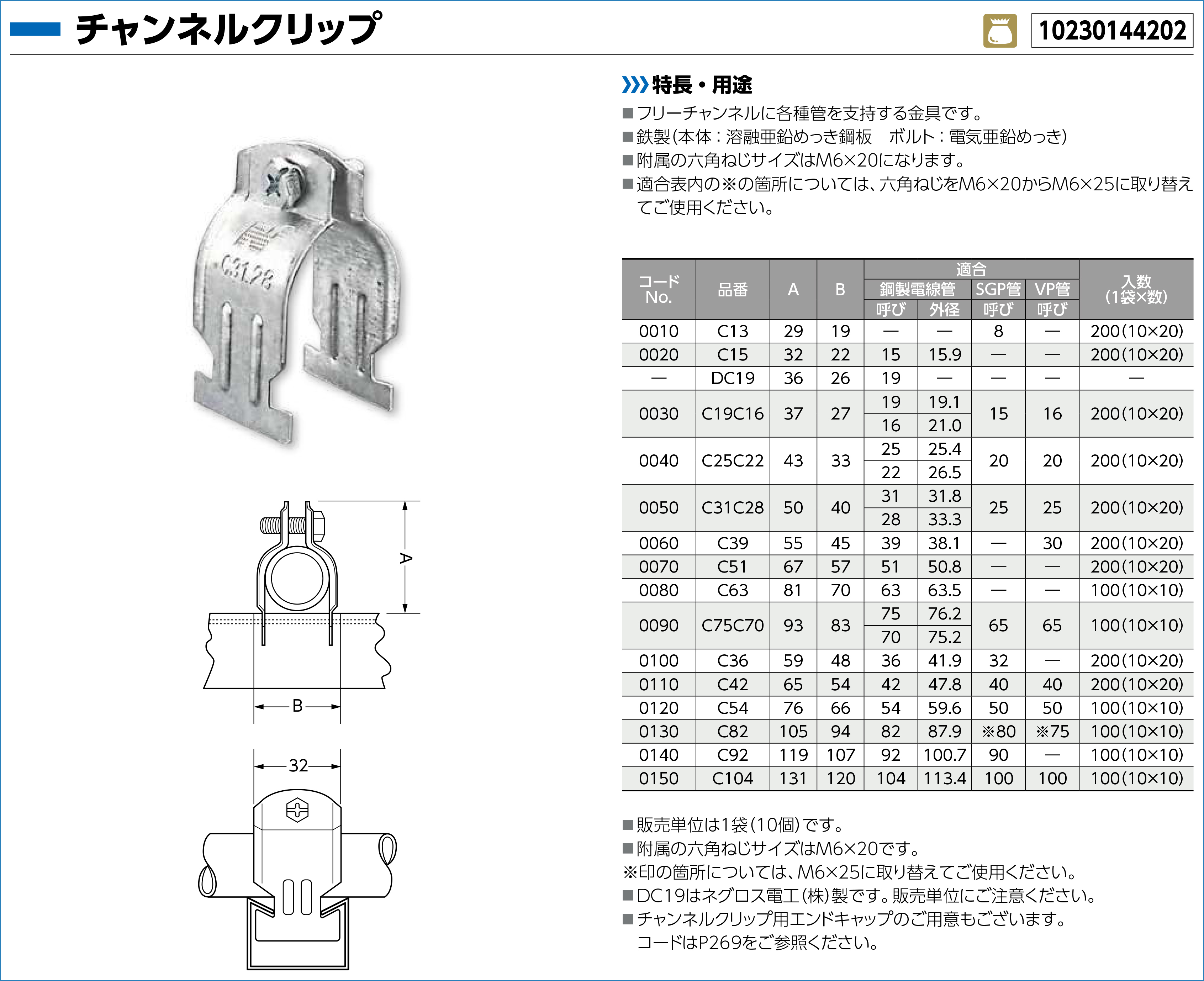

チャンネルクリップ N-144202

チャンネルクリップ

[ 特長・用途 ]

■ フリーチャンネルに各種管を支持する金具です。
■ 亜鉛鋼板製(ボルトは、電気亜鉛めっきになります)
■ 附属の六角ねじサイズはM6×20になります。
■ 適合表内の※の箇所については、六角ねじをM6×20からM6×25に取り替えてご使用ください。



カタログダウンロード



日栄製作品(特注加工品)を承ります
