インサート金物インサート

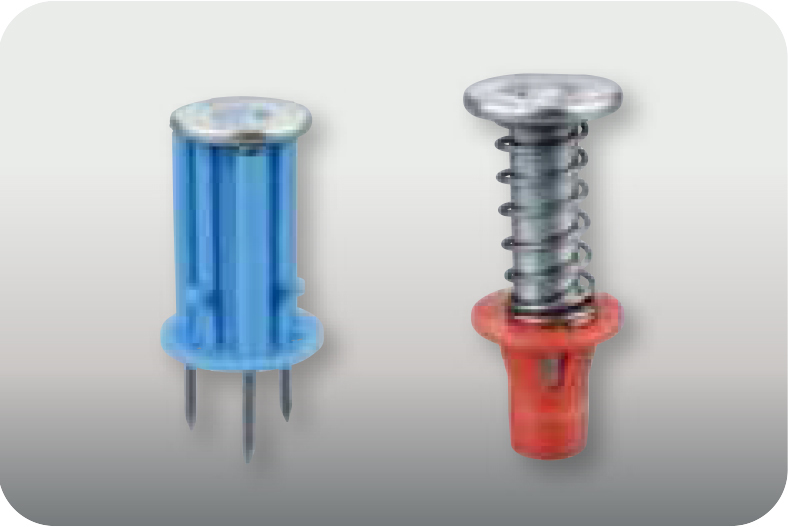

配管やダクト、機器などを天井や壁に取り付けるために、コンクリート躯体に埋設されるおねじ・めねじ金物。

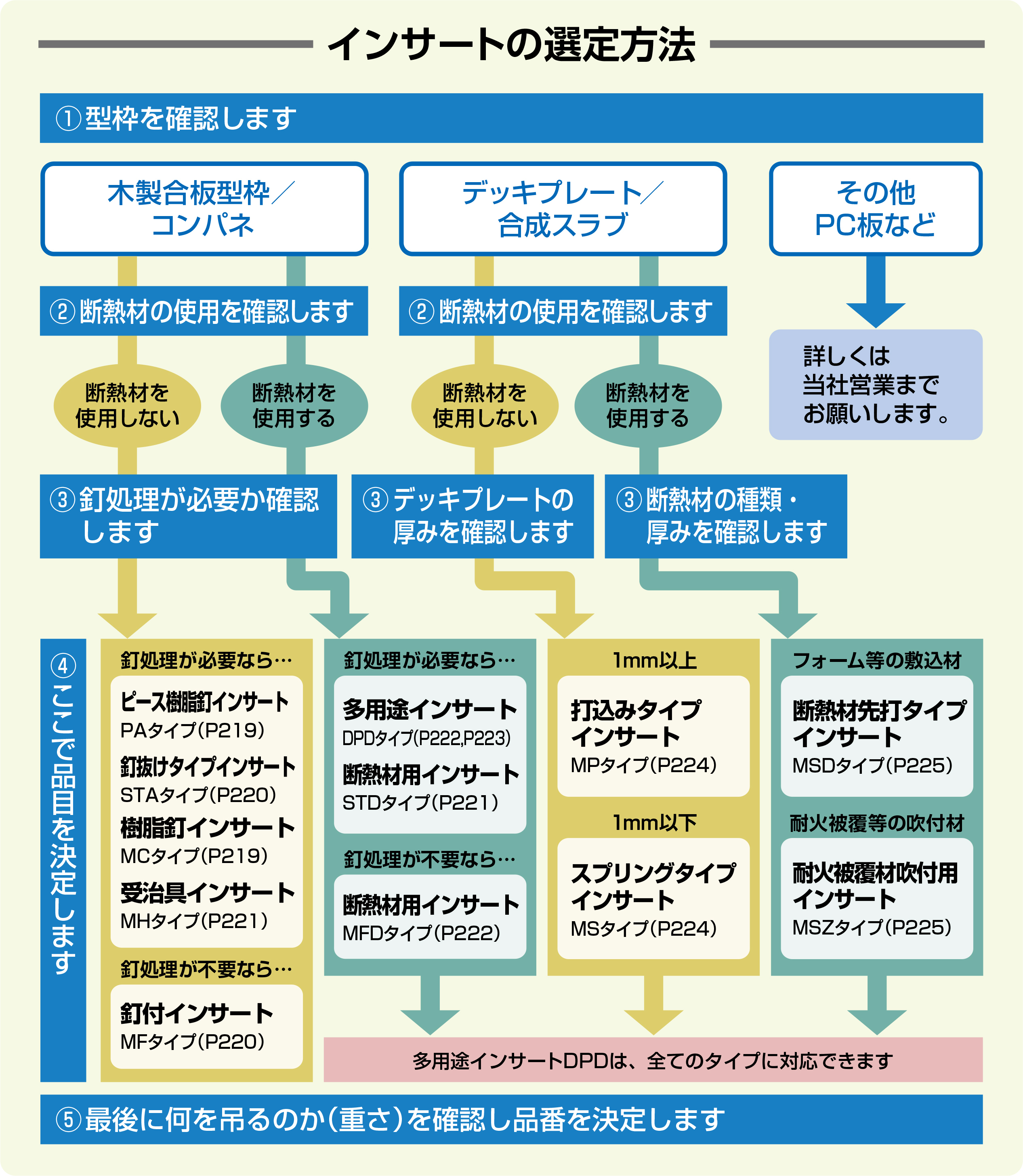

インサートの選定方法

【インサートご使用上の注意】
  1. 当社では、インサート製品全般は、株式会社ミツケンコーポレーションの製品を扱っております。
  2. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

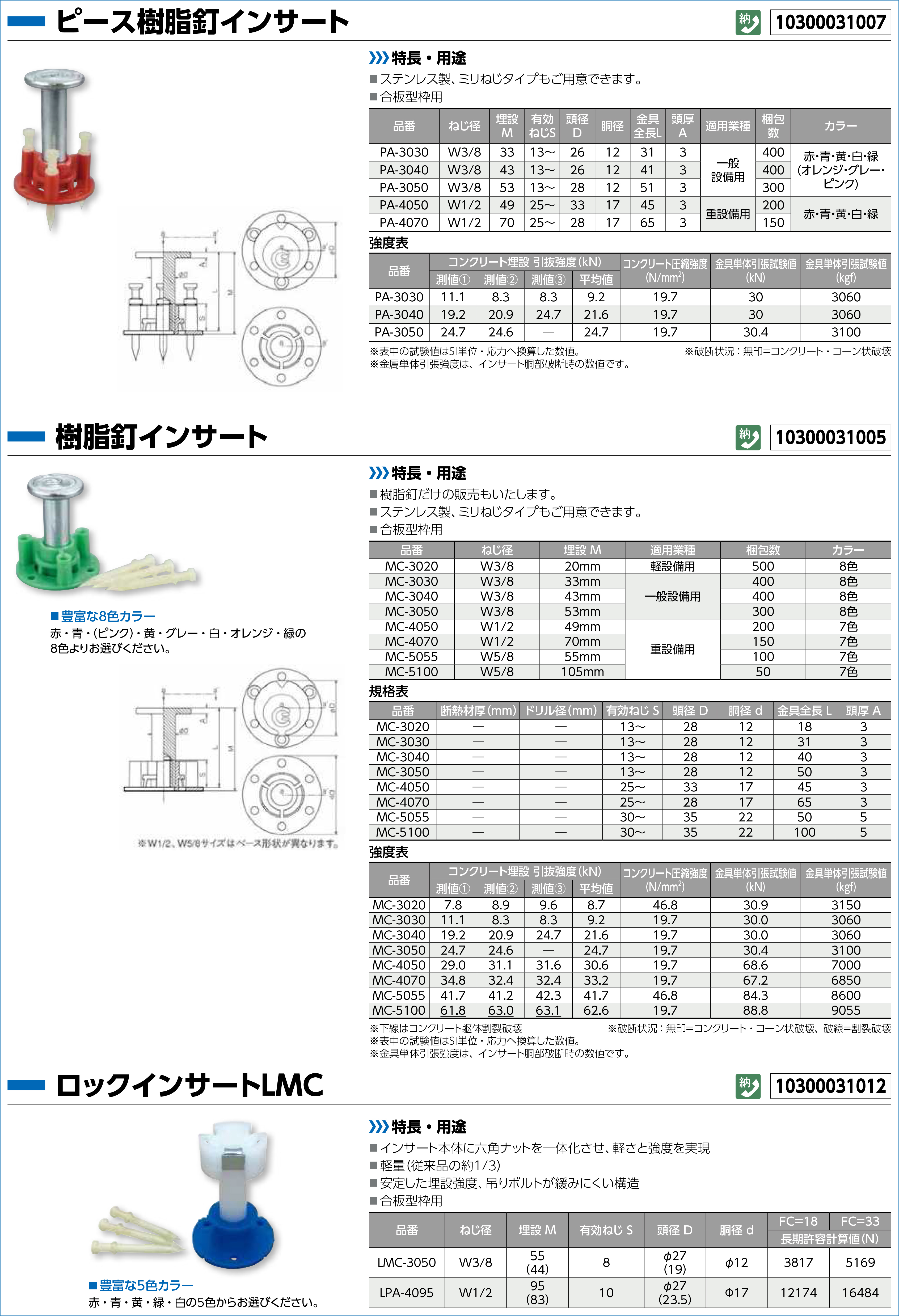

ピースPA 合板型枠用 N-031007

ピースPA 合板型枠用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ ステンレス製、ミリネジタイプもご用意できます。

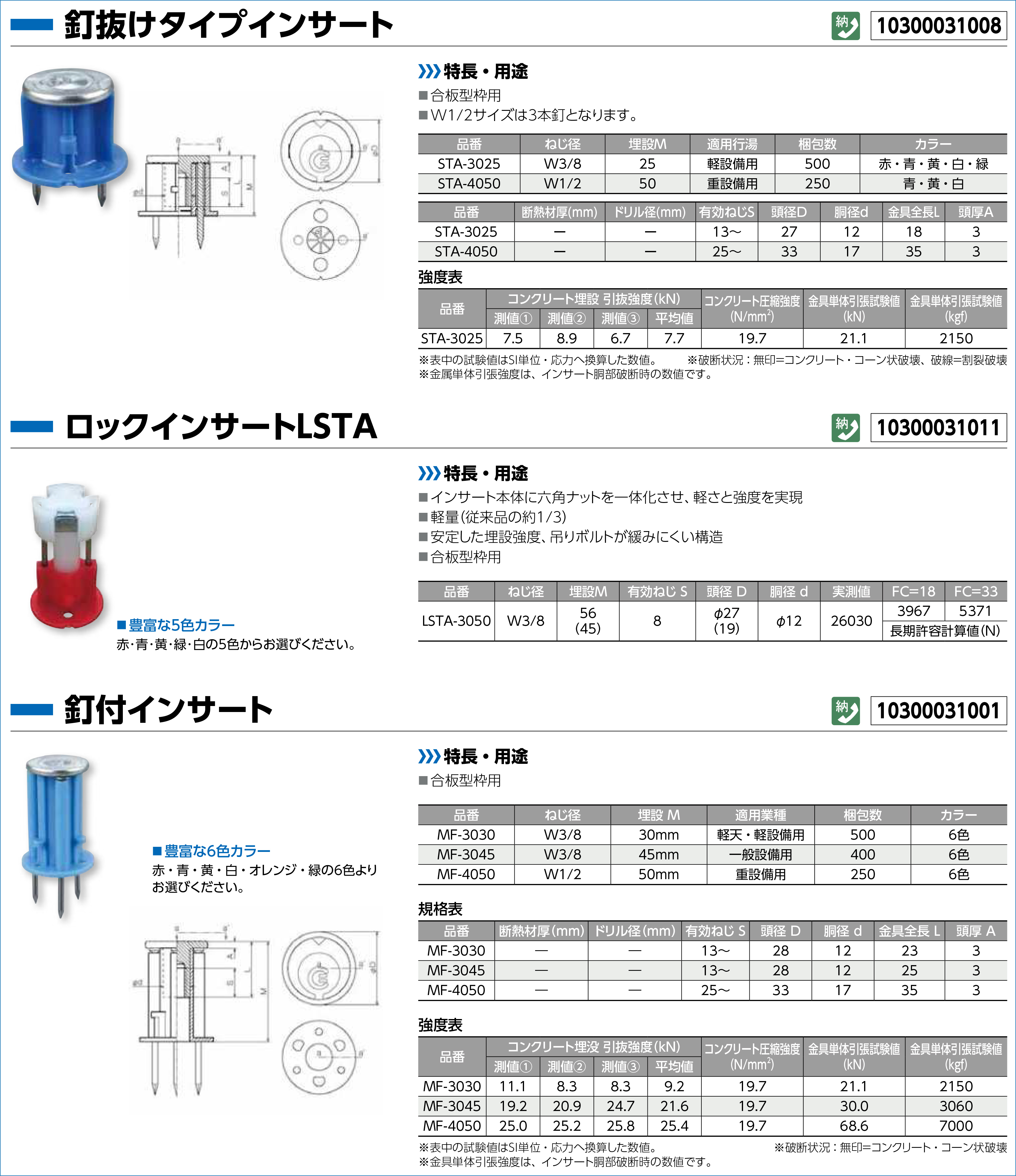

セーフティSTA 合板型枠用 N-031008

セーフティSTA 合板型枠用
■ 豊富な5色カラー
赤・青・黄・白・緑の5色よりお選びください。



コブラMC 合板型枠用 N-031005

コブラMC 合板型枠用

■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ 樹脂釘だけの販売もいたします。
■ ステンレス製、ミリネジタイプもご用意できます。

1.樹脂枠を専用の樹脂釘(2段頭タイプ)で合板型枠に打ち付けます。
2.インサート本体部分を樹脂枠に挿入して取付け完了です。
3.スラブ下に残った樹脂釘はハンマーで横方向から簡単に折れます。

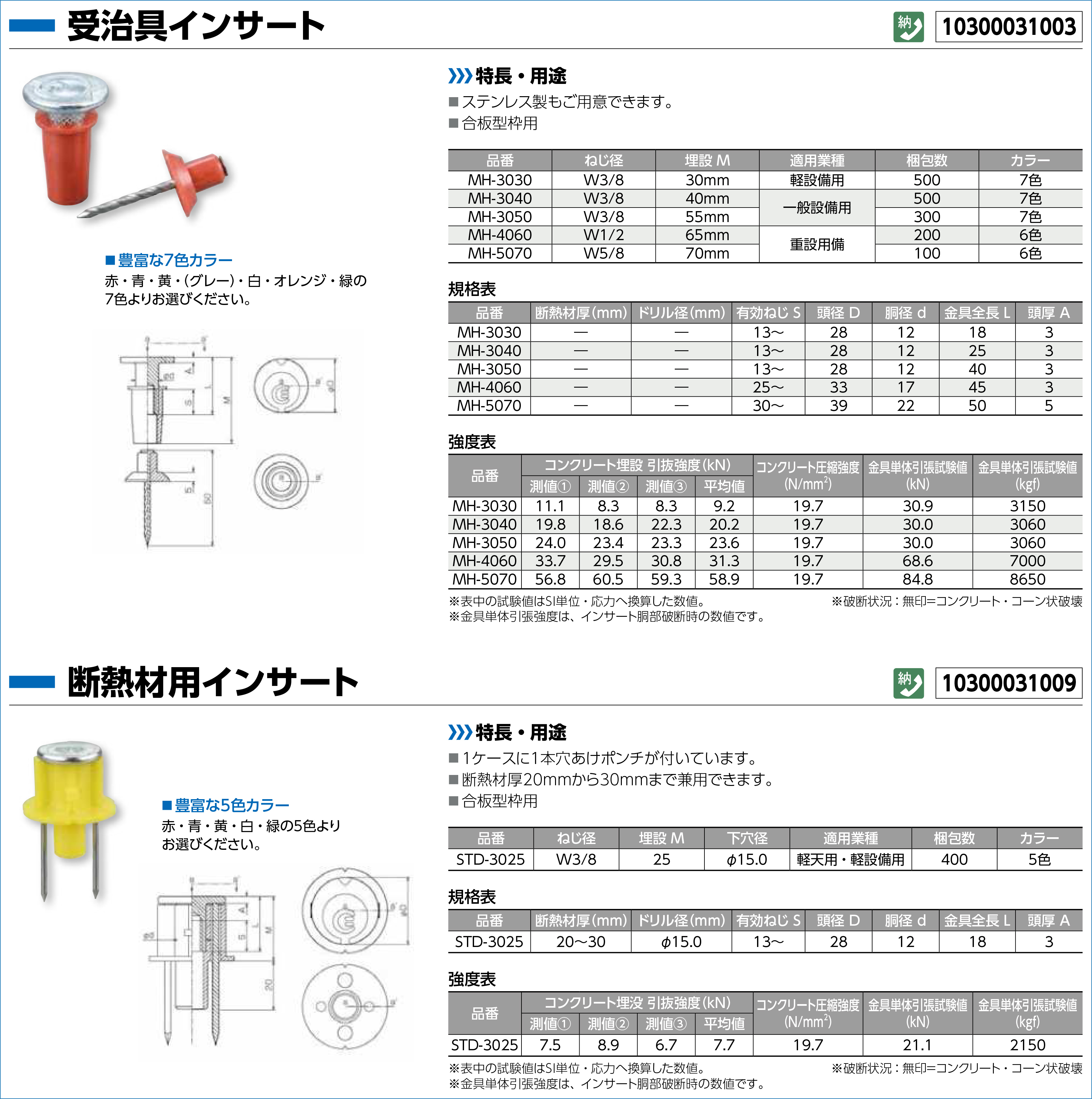

ホルダーMH 合板型枠用 N-031003

ホルダーMH 合板型枠用
■ 豊富な7色カラー
赤・青・黄・白・緑・オレンジ・グレーの
7色よりお選びください。

[ 特長・用途 ]

■ ステンレス製もご用意できます。

1.型枠の所定の位置に受治具を打込みます。
2.インサートを受治具にはめ込んで取付け完了です。
3.型枠解体後、スラブ下に釘が残りません。





フォークMF 合板型枠用 N-031001

フォークMF 合板型枠用
■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色よりお選びください。


1.釘がセットされていますので、型枠に真直ぐ打込んで取付け完了です。






セーフティSTD 合板型枠用 N-031009

セーフティSTD 合板型枠用
■ 豊富な5色カラー
赤・青・黄・白・緑の5色より
お選びください。

[ 特長・用途 ]

■ 1ケースに1本穴あけポンチが付いています。
■ 断熱材厚20mmから30mmまで兼用できます。


1.付属の断熱材穴あけポンチで、上の表の下穴径で穴を開けます。
2.釘がセットされていますので、そのままハンマーで打込んで取付け完了です。
3.躯体、又は型枠にのこった釘をペンチなどで抜きとります。

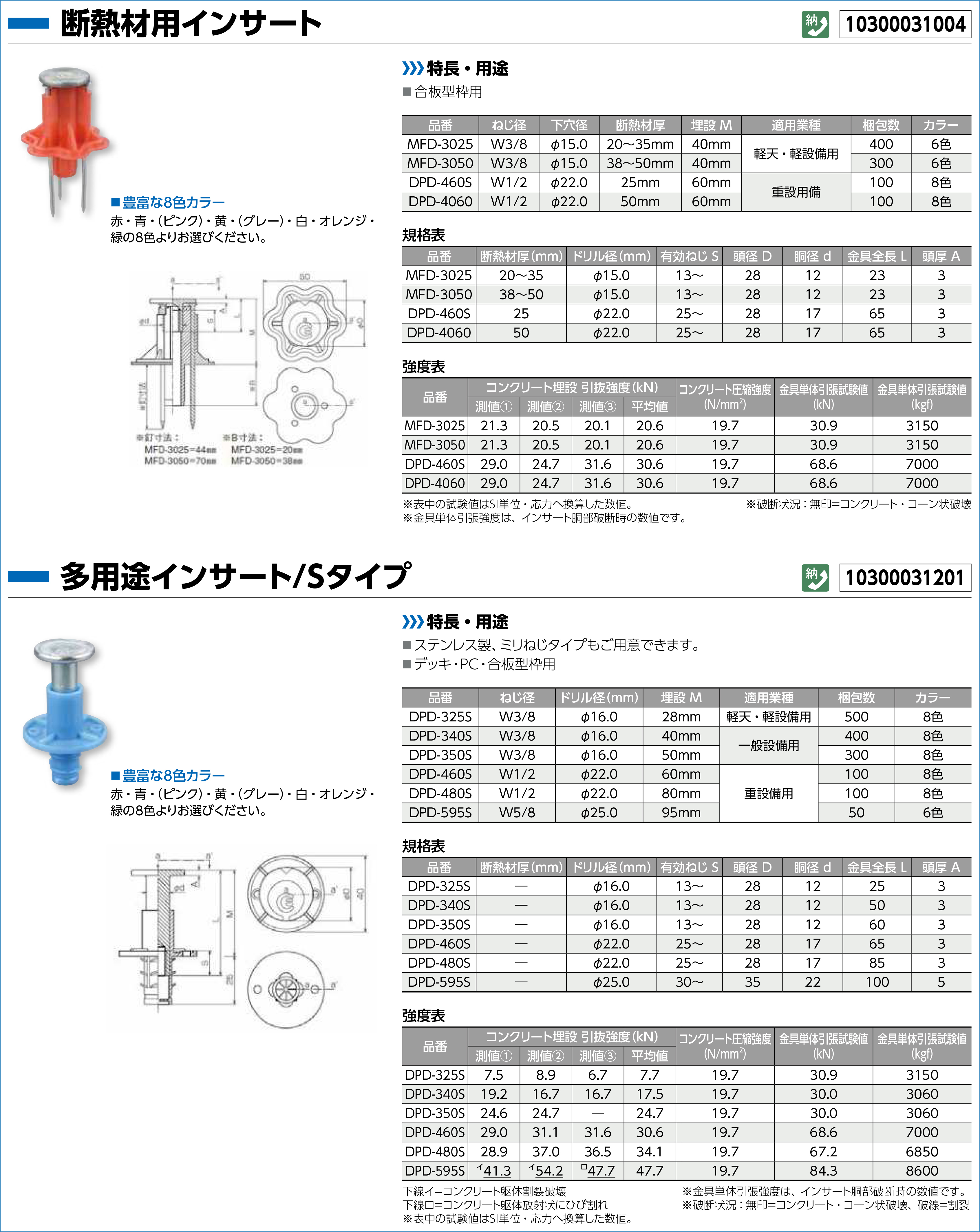

フォークD MFD 合板型枠用 N-031004

フォークD MFD 合板型枠用
■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色よりお選びください。


1.断熱材穴あけポンチで、上の表の下穴径で穴を開けます。
2.釘がセットされていますので、そのままハンマーで打込んで取付け完了です。

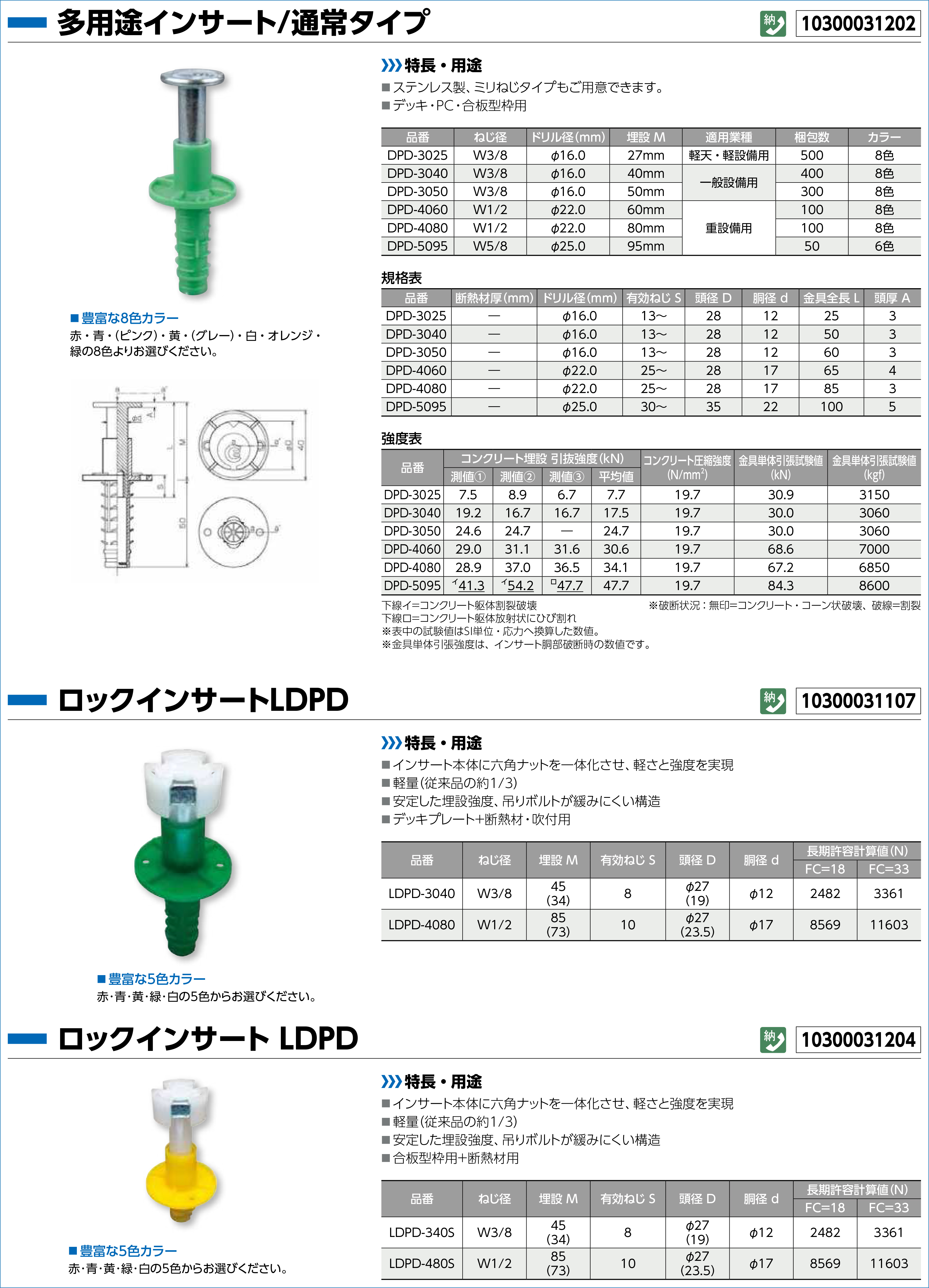

シャークS DPDS デッキ・PC・合板型枠用 N-031201

シャークS DPDS デッキ・PC・合板型枠用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ ステンレス製、ミリネジタイプもご用意できます。


1.付属の断熱材専用穴あけポンチで指定の径の穴を開けます。
2.DPDSタイプの枠のみをセットします。
3.樹脂釘で固定します。
4.金具をセットします。






シャークS DPD デッキ・PC・合板型枠用 N-031202

シャークS DPD デッキ・PC・合板型枠用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ ステンレス製、ミリネジタイプもご用意できます。

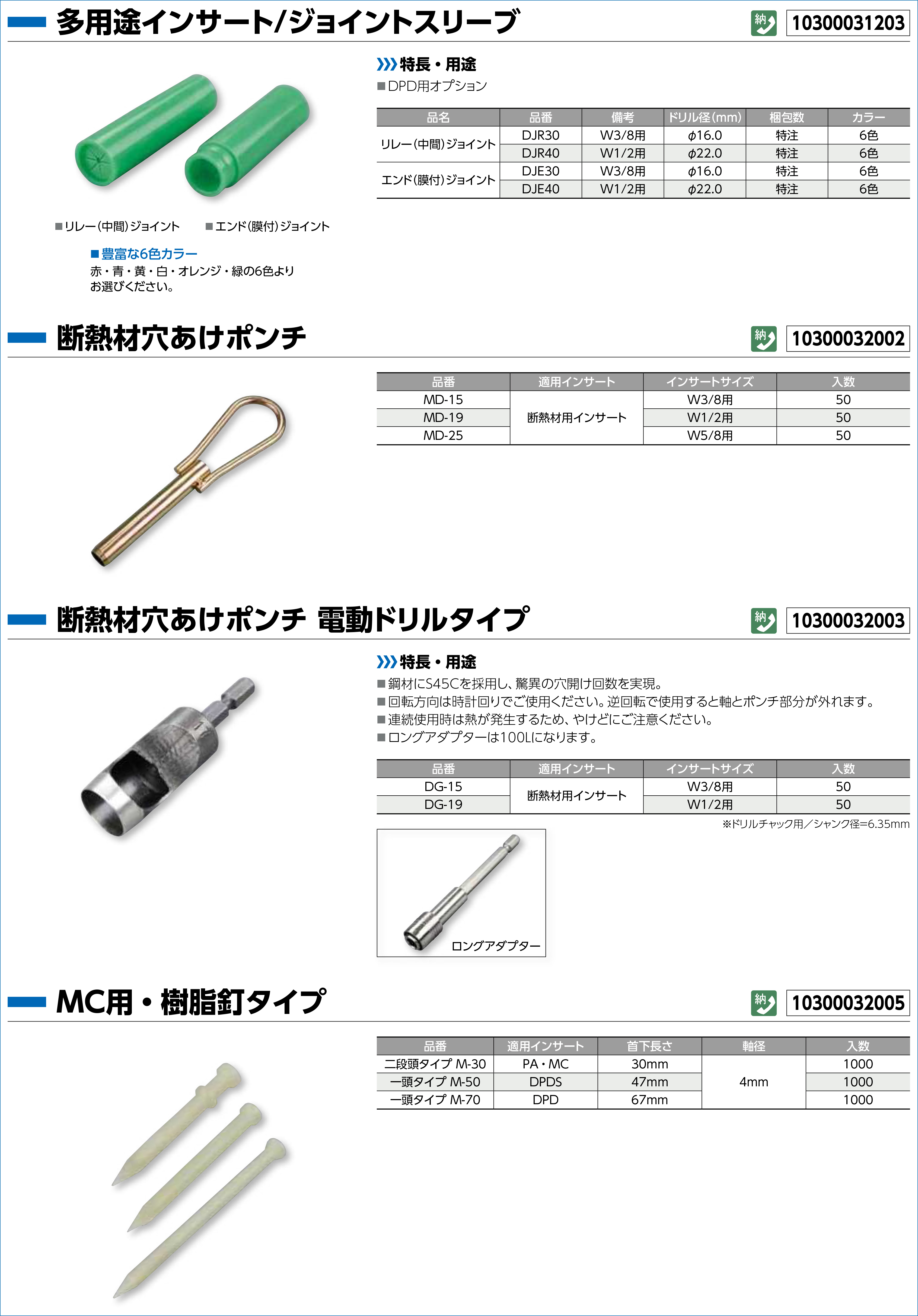

DPD用オプションDJジョイントスリーブ N-031203

DPD用オプションDJジョイントスリーブ

■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色より
お選びください。

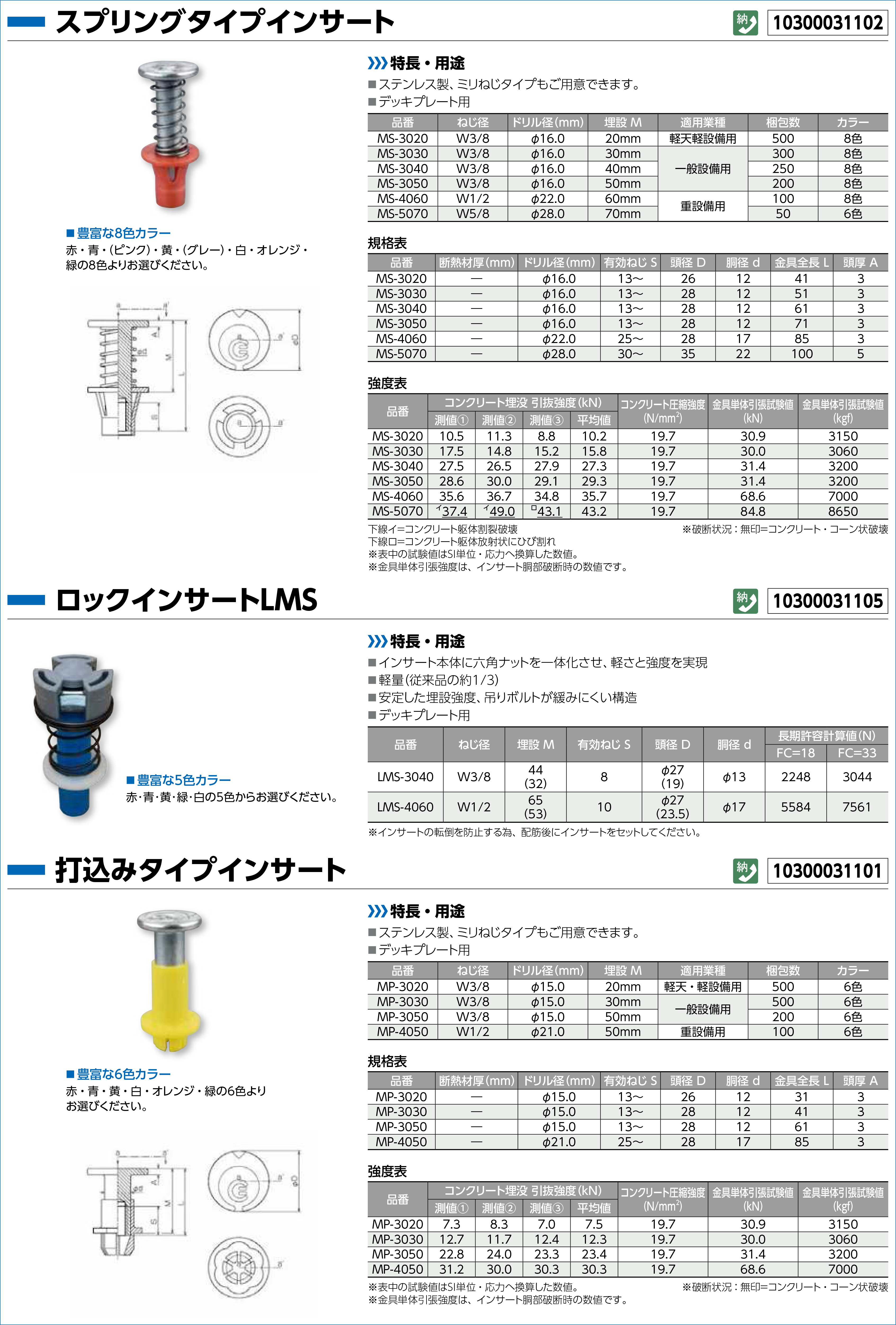

スプリンターMS デッキプレート用 N-031102

スプリンターMS デッキプレート用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ ステンレス製、ミリネジタイプもご用意できます。


1. 上の表の太さのドリルで下穴をあけます。
2. インサートを上から、パチンと手ごたえがあるまで、きちんと差込んで取付け完了です。






パワフルMP デッキプレート用 N-031101

パワフルMP デッキプレート用
■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色よりお選びください。

[ 特長・用途 ]

■ ステンレス製、ミリネジタイプもご用意できます。



1. 上の表の太さのドリルで下穴をあけます。
2. 下穴にインサートを差込み、上からハンマーで軽く打込んで取付け完了です。

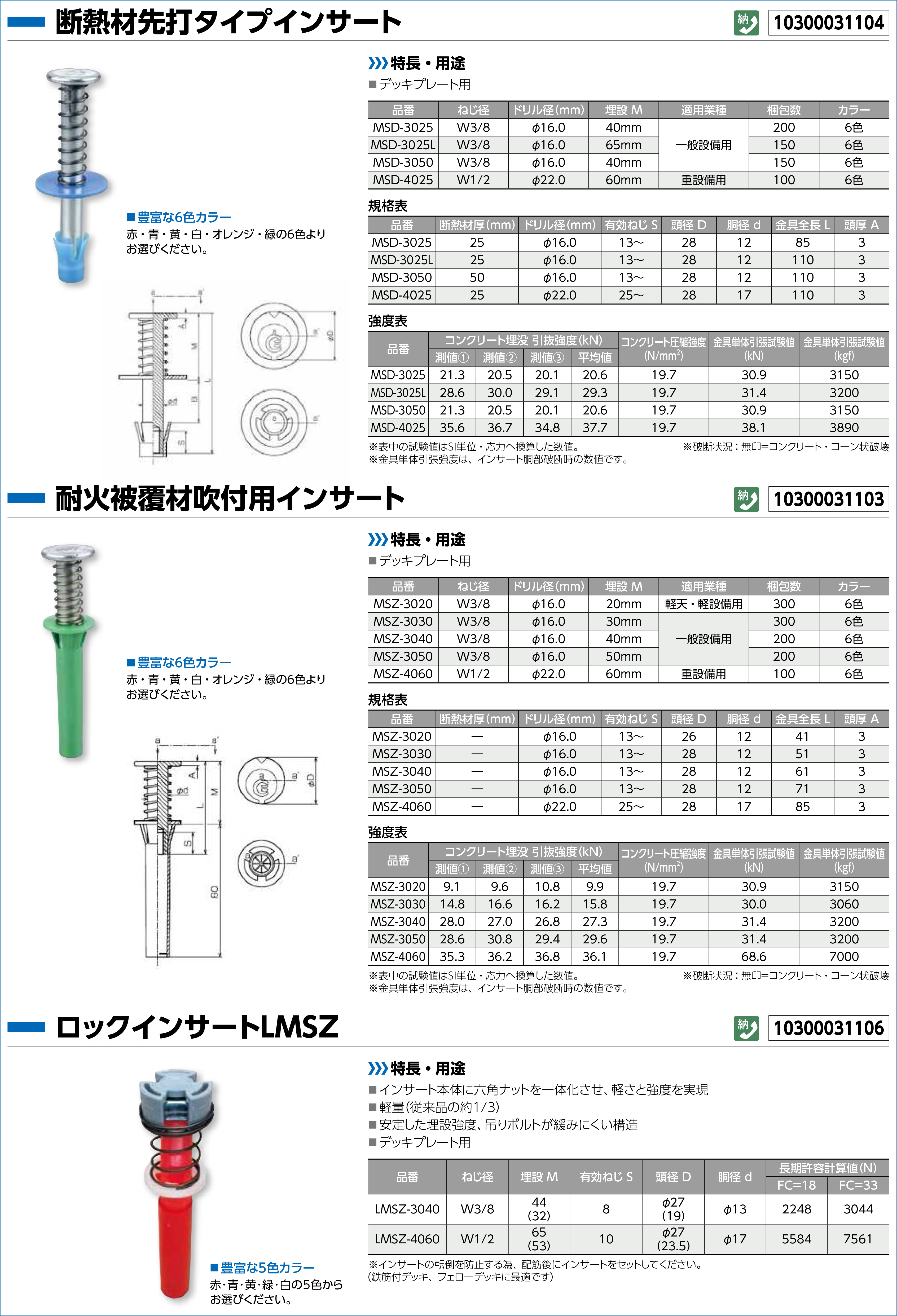

スプリンターD MSD デッキプレート用 N-031104

スプリンターD
■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色よりお選びください。


1. 断熱材専用ポンチで断熱材に穴を開けます。
2. 上の表の太さのドリルで下穴を開けます。
3. インサートを上から、パチンと手ごたえがあるまで、きちんと差込んで取付け完了です。





スプリンターZ MSZ デッキプレート用 N-031103

スプリンターZ MSZ デッキプレート用
■ 豊富な6色カラー
赤・青・黄・白・緑・オレンジの6色よりお選びください。




1. 上の表の太さのドリルで下穴をあけます。
2. インサートを上から、パチンと手ごたえがあるまで、きちんと差込んで取付け完了です。

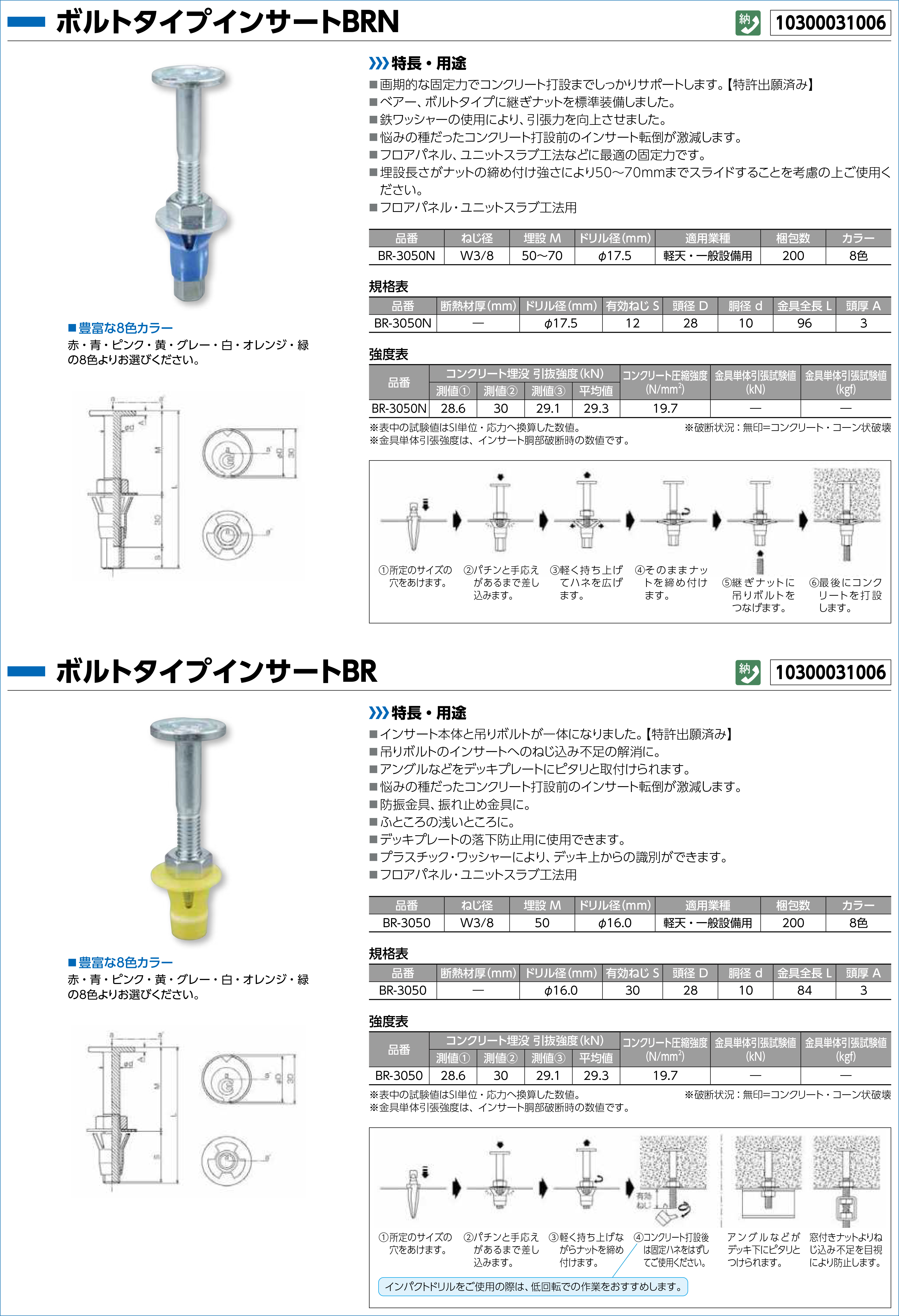

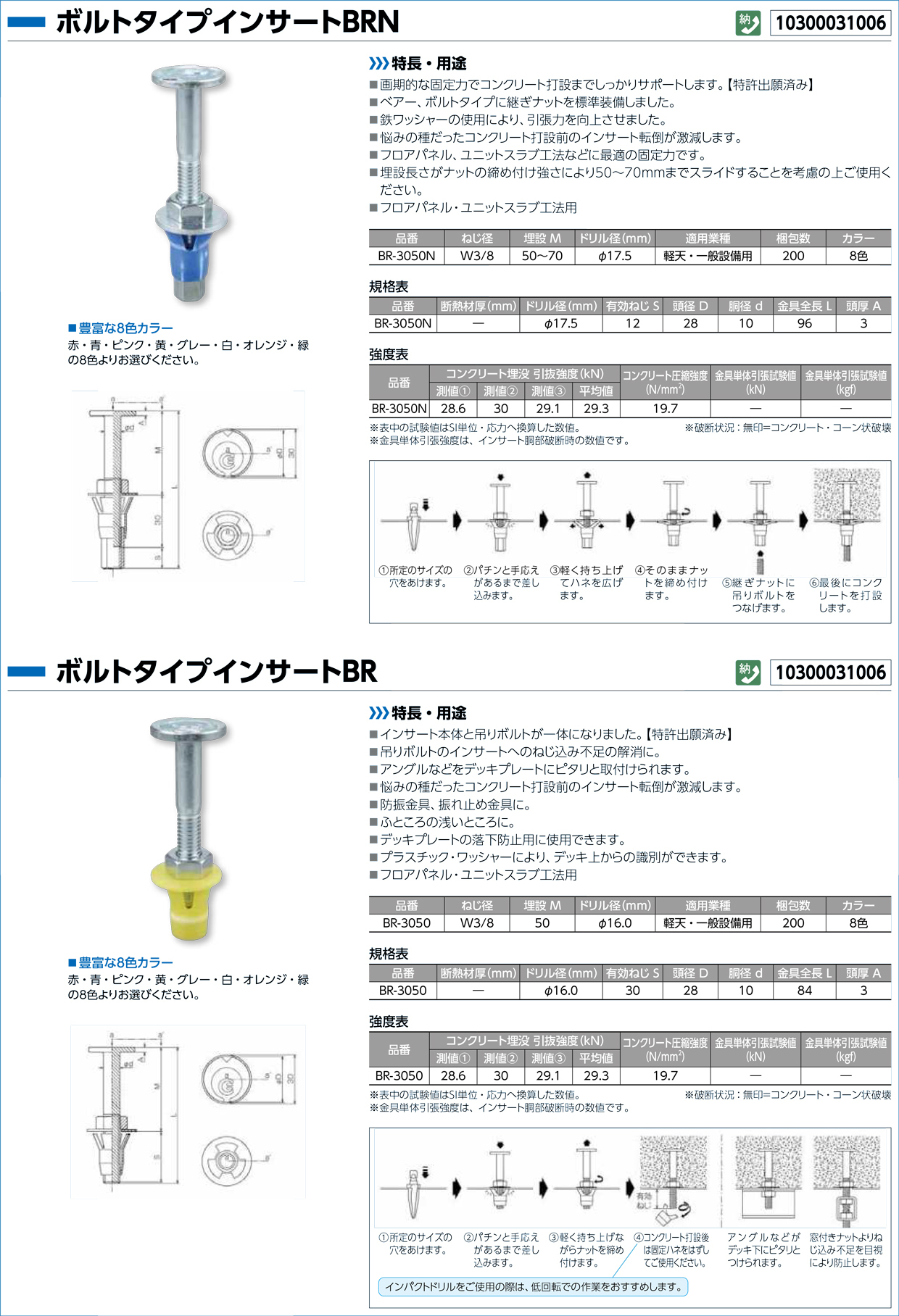

ベアーBRN フロアパネル・ユニットスラブ工法用 N-031006

ベアーBRN フロアパネル・ユニットスラブ工法用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ 画期的な固定力でコンクリート打設までしっかりサポートします。【特許出願済み】
■ べアー、ボルトタイプに継ぎナットを標準装備しました。
■ 鉄ワッシャーの使用により、引張力を向上させました。
■ 悩みの種だったコンクリート打設前のインサート転倒が激減します。
■ フロアパネル、ユニットスラブ工法などに最適の固定力です。
■ 埋設長さがナットの締め付け強さにより50〜70mmまでスライドすることを考慮の上ご使用ください。







ベアーBR フロアパネル・ユニットスラブ工法用 N-031006

ベアーBR フロアパネル・ユニットスラブ工法用
■ 豊富な8色カラー
赤・青・黄・白・緑・オレンジ・グレー・ピンクの8色よりお選びください。

[ 特長・用途 ]

■ インサート本体と吊りボルトが一体になりました。【特許出願済み】
■ 吊りボルトのインサートへのねじ込み不足の解消に。
■ アングルなどをデッキプレートにピタリと取付けられます。
■ 悩みの種だったコンクリート打設前のインサート転倒が激減します。
■ 防振金具、振れ止め金具に。
■ ふところの浅いところに。
■ デッキプレートの落下防止用に使用できます。
■ プラスチック・ワッシャーにより、デッキ上からの識別ができます。






断熱材穴あけポンチ N-032002

断熱材穴あけポンチ





断熱材穴あけポンチ 電動ドリルタイプ N-032003

断熱材穴あけポンチ 電動ドリルタイプ

[ 特長・用途 ]

■ 鋼材にS45Cを採用し、驚異の穴開け回数を実現。
■ 回転方向は時計回りでご使用ください。逆回転で使用すると軸とポンチ部分が外れます。
■ 連続使用時は熱が発生するため、やけどにご注意ください。
■ ロングアダプターは100Lになります。





MC用樹脂釘 N-032005

MC用樹脂釘
