吊金具シリーズ

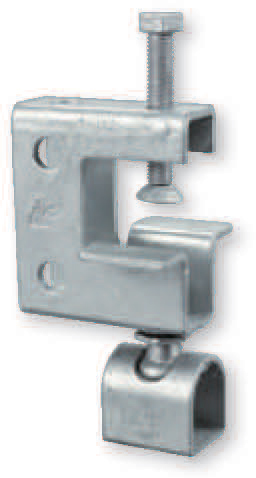

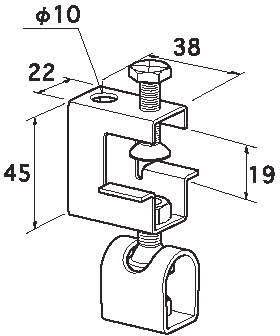

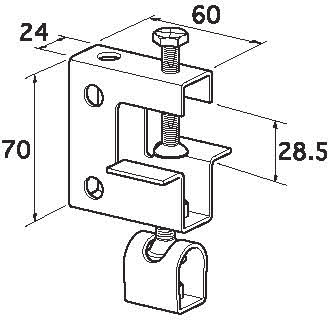

NHB-X N-144301


N-144301 N-144301

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 鉄製(電気亜鉛めっき)

N-144301


ドブNHB-X N-144307


N-144307

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 鉄製(溶融亜鉛めっき)

N-144307



NHB-X 3D N-144321


N-144321 N-144321

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■自由な角度・向きで吊りボルトをおろせます。
■鉄製(電気亜鉛めっき)

N-144321



ドブNHB-X 3D N-144323


N-144323 N-144323

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■自由な角度・向きで吊りボルトをおろせます。
■鉄製(溶融亜鉛めっき)

N-1144323



HC-SX 3D N-144303


N-144303 N-144303

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■自由な角度・向きで吊りボルトをおろせます。
■鉄製(電気亜鉛めっき)

HC-SX 3D



ドブHC-SX 3D N-144309


N-144309 N-144309

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■自由な角度・向きで吊りボルトをおろせます。
■鉄製(溶融亜鉛めっき)

N-144309



NHB-X 本体N付 N-144322


N-144322 N-144322

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(電気亜鉛めっき)

N-144322



ドブNHB-X 本体N付 N-144324


N-144324 N-144324

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(溶融亜鉛めっき)

N-144324



HC-SX N-144302


N-144302 N-144302

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ 鉄製(電気亜鉛めっき)

N-144302



ドブHC-SX N-144308


N-144308 N-144308

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ 鉄製(溶融亜鉛めっき)

N-144308



HC-X N-144302


N-144302 N-144302

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定金具
■ ナットスライド式
■ 鉄製(電気亜鉛めっき)

N-144302



吊ハンガー N-144104


N-144104 N-144104

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(電気亜鉛めっき)

N-144104

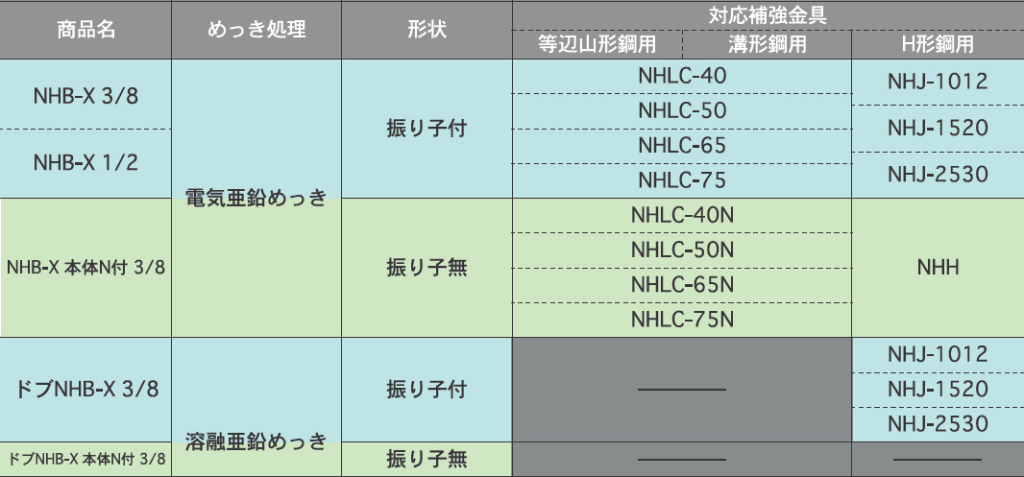

吊金具用補強金具対応一覧

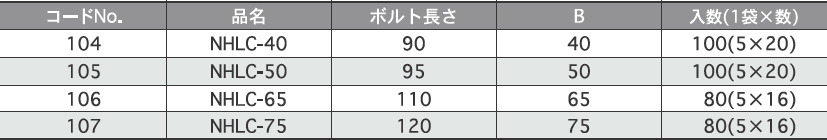

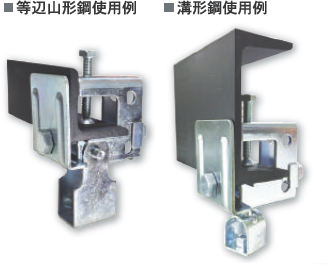

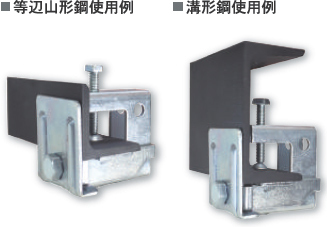

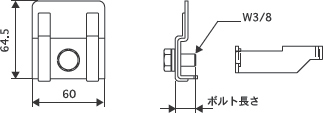

NHB-X-補強金具(等辺山形鋼・溝形鋼用)

対応吊金具:NHB-X、NHB-X 3D N-144314



[ 特長・用途 ]

■ 等辺山形鋼・溝形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■補強金具を形鋼にしっかり引っ掛けてください。
N-144314

N-144314



対応吊金具:NHB-X 本体N付、N-144315


N-144315

[ 特長・用途 ]

■ 等辺山形鋼・溝形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■補強金具を形鋼にしっかり引っ掛けてください。
N-144315

N-144315


NHB-X 補強金具(H形鋼用)

対応吊金具:NHB-X、NHB-X 3D N-144311


N-144311

[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ フックボルトをH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。
N-144311

N-144311



対応吊金具:NHB-X 本体N付、N-144313


N-144313

[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ 補強金具をH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。
■ 全ネジは別売です。
N-144313

N-144313


高強度吊金具NHB-GJ

NHB-GJ N144601


N-144601 N-144601

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定金具
■ 鉄製(電気亜鉛めっき)
■ 耐荷重 500kgまで使用可

[注意]
■構造体の耐荷重を確認してから設置してください。

N-144601

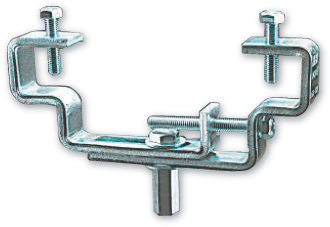

NHB-GJ用補強金具

H形鋼用 N-144611


N-144611

[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ フックボルトをH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。
N-144611

N-144611



NP-X(N付)(N無) N-144116


N-144116 N-144116

[ 特長・用途 ]

■ 形鋼用吊金具
■ ナット付
■ 鉄製(有色クロメート)

N-144116

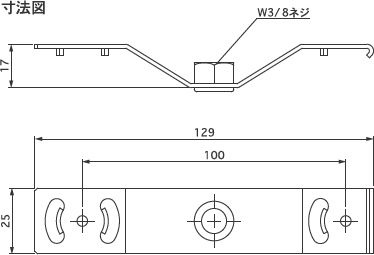

ライトゲージ吊金具 N-144115


N-144115 N-144115

[ 特長・用途 ]

■ 軽量形鋼(リップ溝形鋼)から吊りボルトを吊りおろす金具
■ ネジ部(バーリング仕様…亜鉛めっき鋼板)
■ ネジ部(ナット仕様…有色クロメート)

N-144115



3Dタンバックル N-010532


3Dタンバックル 3Dタンバックル

[ 特長・用途 ]

■ 天井や吊金具から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(電気亜鉛めっき)





ドブ3Dタンバックル N-010533


N-010533 N-010533

[ 特長・用途 ]

■ 天井や吊金具から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(溶融亜鉛めっき)

N-010533



スライドハンガー N144101


N-144101

[ 特長・用途 ]

■ H形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(電気亜鉛めっき)
N-144101

N-144101

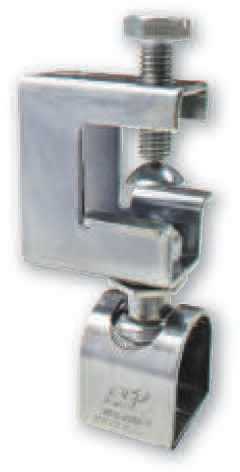

ステンNHB-1 N-144109


N-144109 N-144109

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ ステンレス製(SUS304)

N-144109



ステンHC-Sクランプ N-144111


N-144111 N-144111

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ ステンレス製(SUS304)

N-144111



ステンHCクランプ N-144111


ステンHCクランプ ステンHCクランプ

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定金具
■ ナットスライド式
■ ステンレス製(SUS304)





ステンNHB-1 本体 N-144109


N-144109 N-144109

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ ステンレス製(SUS304)

N-144109



QTハンガー N144501


N-144501
N-144501

[ 特長・用途 ]

■H社ガス式鋲打ち機に対応した軽量物用吊金具
■ コンクリート打設・硬化後のデッキプレートスラブ用
■ 吊荷重は、30kg以下としてください
■ 鉄製(電気亜鉛めっき)

[注意]
■ コンクリート打設前のデッキプレートや、デッキプレートの中空部には使用しないでください。
■ コンクリート面には、直接取り付けないでください。
鋲打ち後、強度が得られていることを確認してください。
■ スラブ状況や鋲の打ち込み状況により強度が異なります。
■ ガス式鋲打ち機の取り扱いは、メーカーの取扱説明書に従ってください。

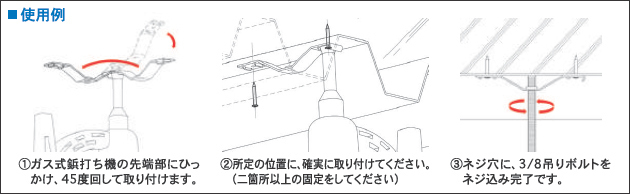

N-144501使用例

N-144501

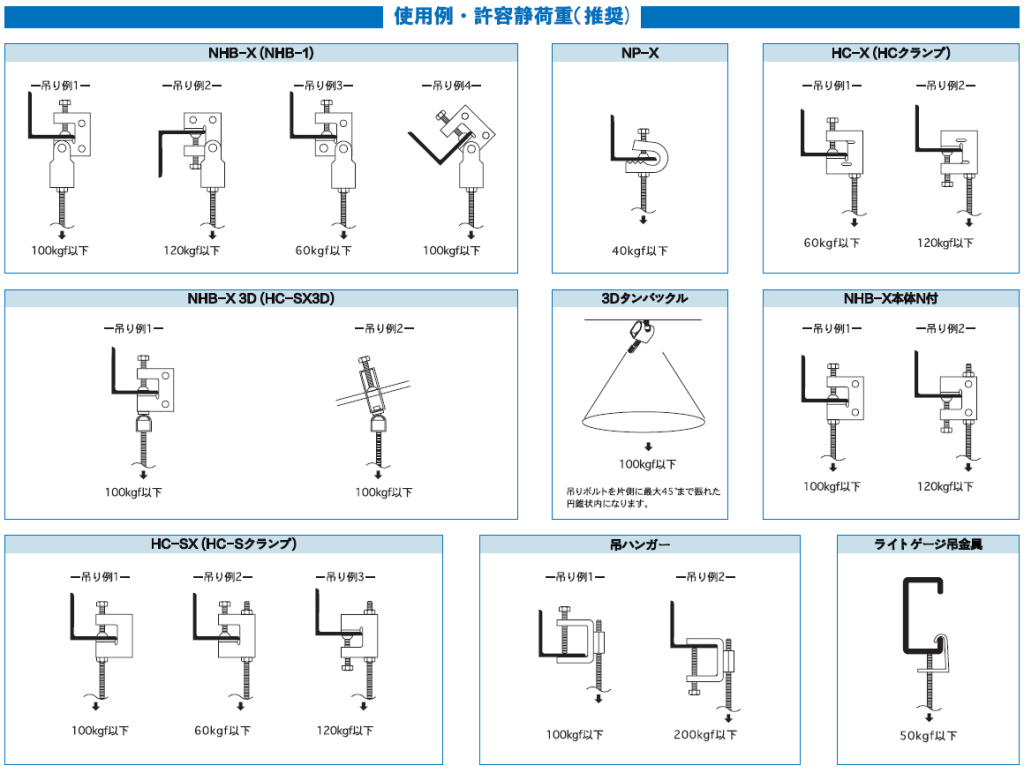

●使用例・許容静荷重(推奨)
使用例・許容静荷重

使用上の注意
