ハゼ式折板屋根(折板屋根設置型)

日栄インテックでは折板屋根に太陽光発電用パネルを設置した経験を生かして、お客様に最適なソリューションをご提供いたします。

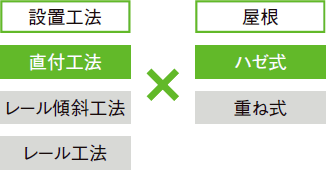

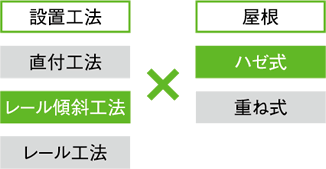

直付工法>>  レール傾斜工法>>

ハゼ式折板屋根設置(直付工法)

まざまな設置環境に対応するバリエーションと、劇的な施工性を実現させたハゼ式折板屋根用マルチ金具です。

ハゼ式折板屋根設置(直付工法)

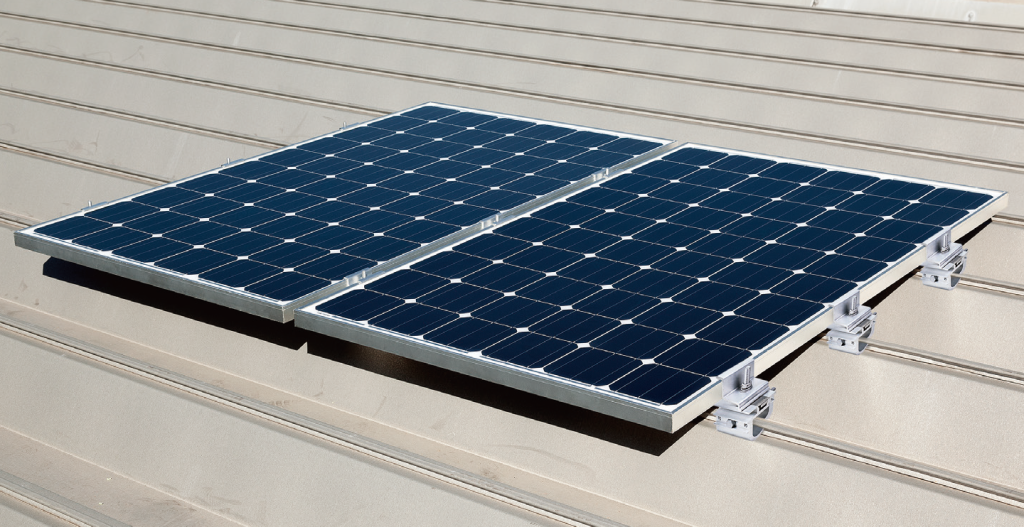

設置例

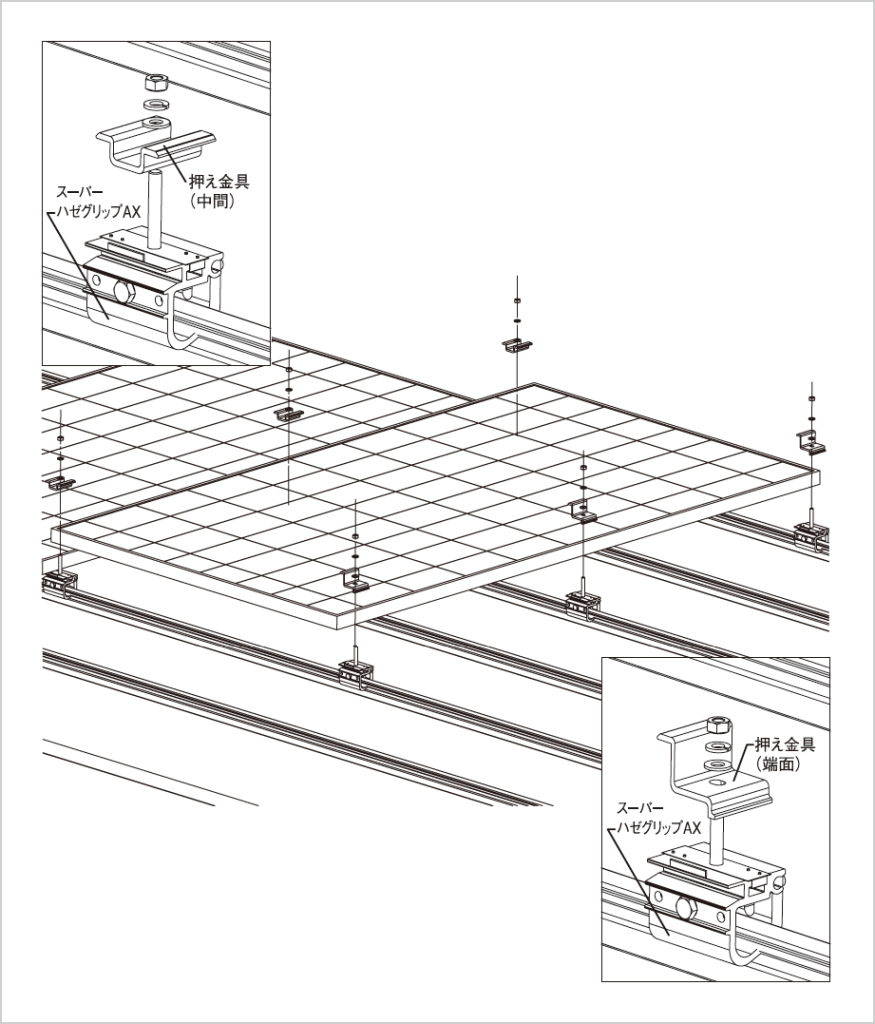

施工分解図

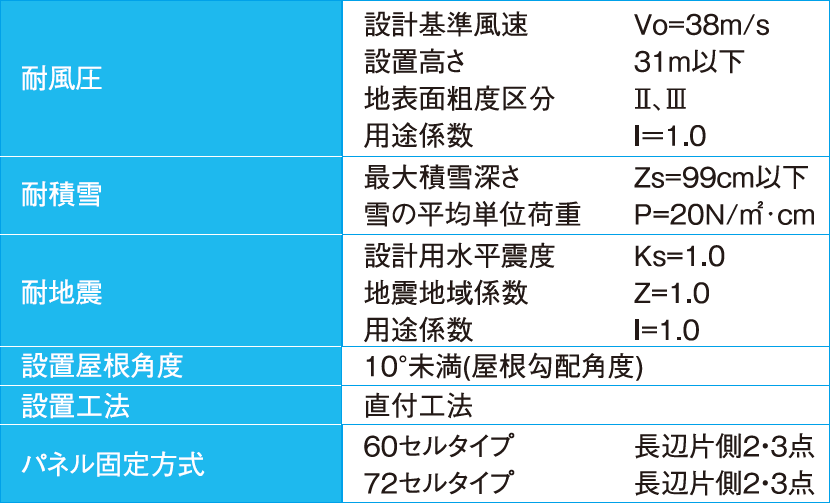

設置条件

注意

●重塩害地域には、使用できません。
●屋根接合部のハゼ締め部以外は使用できません。
●折板屋根のハゼ締め状態により、取り付けできない場合があります。
●太陽電池アレイの設置には、建物の強度及び漏水、腐食は保障しておりません。

商品別設置条件


    AX スーパーハゼグリップ
耐風圧  設計用基準風速 Vo (m/s) 38
 設置高さ h (m以下) 30
 地表面粗度区分 Ⅱ、Ⅲ
 用途係数 l=1.0
耐積雪  最大積雪深さ Zs (cm未満) 100
 雪の平均単位荷重 P (N/㎡・cm) 20

適合商品

スーパーハゼグリップAX スーパーハゼグリップ抑え金具

ハゼ式折板屋根設置(レール傾斜工法)

各種ハゼグリップと押え金具(端面)及び傾斜架台を使って設置が可能です。
ハゼ式折板屋根に、レールと傾斜架台を使って、太陽電池モジュールを傾斜設置できる金具です。

ハゼ式折板屋根設置(レール傾斜工法)

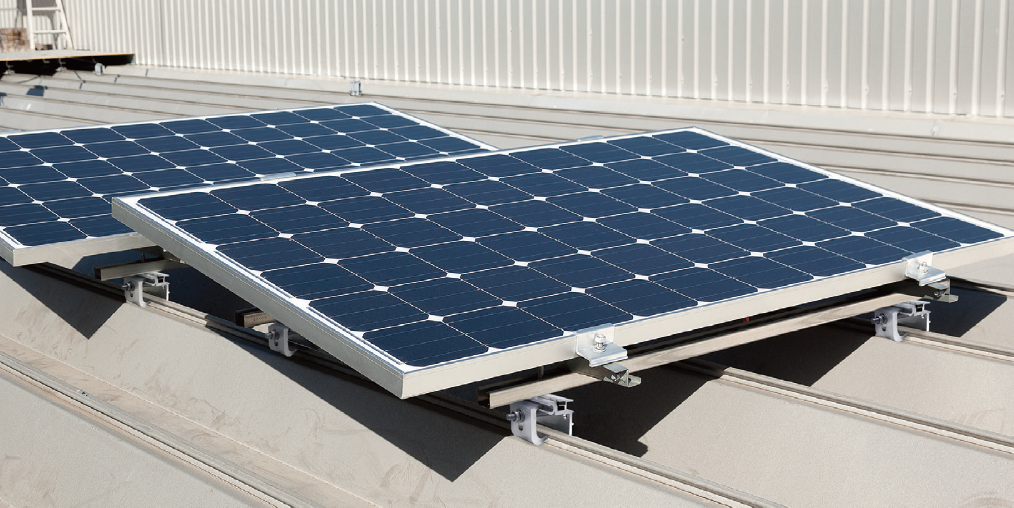

設置例

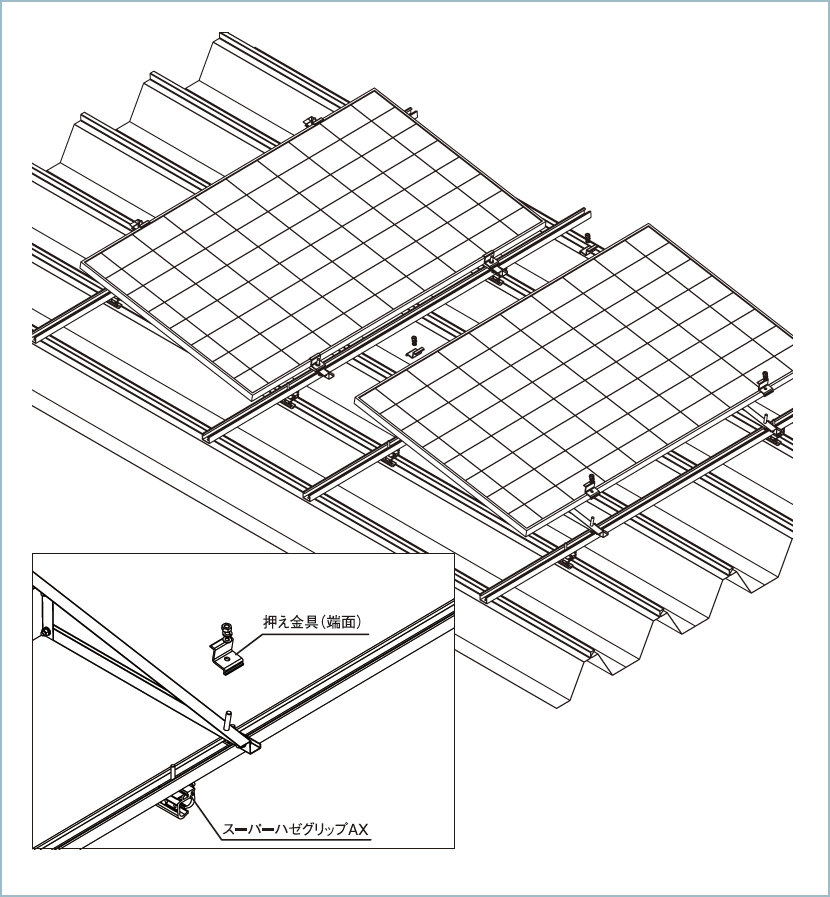

施工分解図

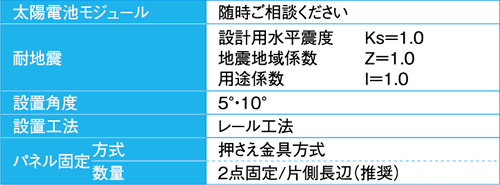

設置条件

ハゼ式折板屋根設置(レール傾斜工法)設置条件

注意

●塩害地域には、使用できません。
●傾斜架台は、太陽電池モジュール1列用です。
●傾斜架台は、受注生産品です。
●横置きのみに対応。
●折板屋根のハゼ締め状態により、取り付けできない場合があります。
●屋根接合部のハゼ締め部以外は使用できません。
●太陽電池アレイの設置には、建物の強度及び漏水、腐食は保証しておりません。

適合商品

スーパーハゼグリップ  フリーチャンネル
DRナット 傾斜架台 抑え金具

ハゼ式折板屋根 対応金具


ハゼ式折板屋根 対応金具はこちら
