産業用太陽光架台専門メーカーだからできる設置条件からの最適設計が可能。
製作・納品にいたるまで安心・信頼の製品を提供いたします。

太陽光架台設置イメージ

架台設計依頼のポイン



(1) 設置場所
(2) 設計条件の有無(高層ビルなど特別な条件のある場合)
(3) モジュール種類(承認図)
(4) 架台表面処理
(5) 設置高さ
(6) 設置角度
(7) 設置枚数(設置レイアウト案)
(8) アンカーボルトの要・不要
(9) セッティングベースの要・不要
(10) その他設計上の確認事項

  • 構造の指定の有無(特に積雪地域)
  • 基礎の指定の有無(コンクリート・何ピッチ)
  • パネルつかみの個数指示(折板屋根)
  • 図面データの有無(CADデータ希望)
  • 機器の仕様、架台への設置条件(何直列何並列など)

(11) 着工時期の確認






架台設計の根拠



JIS C 8955太陽電池アレイ用支持物設計標準に準拠しています。



■適用範囲外の条件

  • 架台の下端から上端までの高さが4mより高い場合
  • 標高1,000mを超える場合
  • 地上60mを超える場所に設置する場合
    ※別途設計基準を指示いただければ対応可能
  • 設置角度15°~45°は、風力係数の設定がある場合
  • 設置角度15°以下の場合で15°係数を適用できない場合
  • 設置角度0°、90°の場合は別途設定
  • 水平震度(地震)最大2.0を要求される場合
    (主に公共物件)
    役所の設計仕様書にて十分確認を行ってください。
    ※別途設計基準・要求仕様書を指示いただければ可能




設計図・3Dモデル



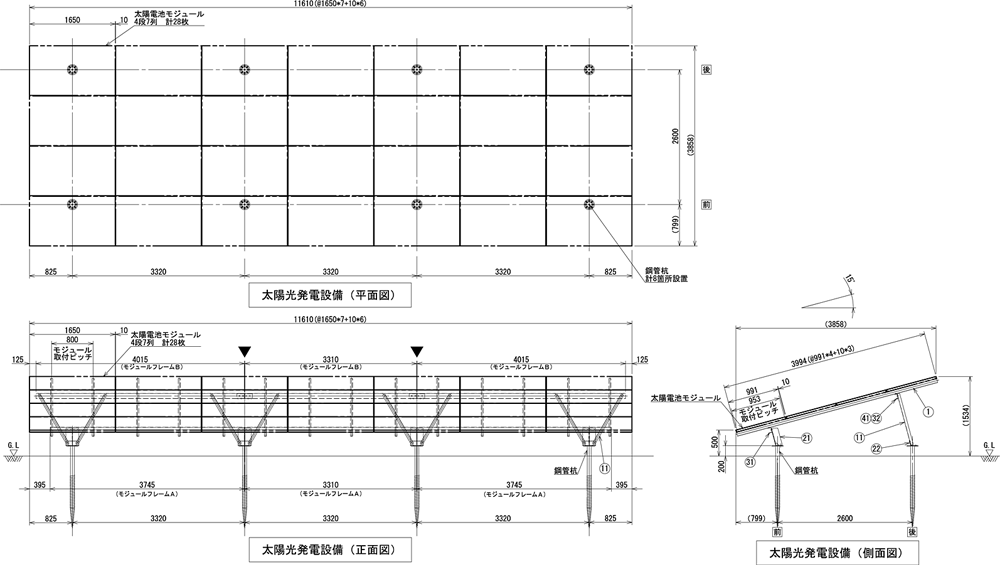

設計図



クリックで拡大▼

図面

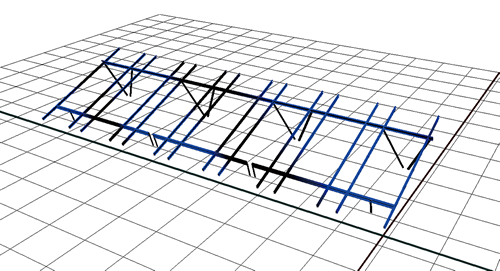

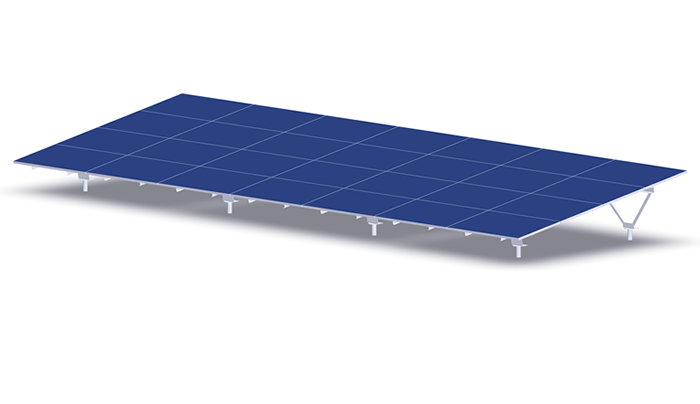

3Dモデル


3Dモデル







日栄インテックでは、設計から施工まで一貫して請け負うことが
可能です。お気軽にお問合せください。
