重ね式折板屋根設置(折板屋根設置型)

日栄インテックでは折板屋根に太陽光発電用パネルを設置した経験を生かして、お客様に最適なソリューションをご提供いたします。

直付工法>>  レール工法>>

重ね式折板屋根設置(直付工法)

88タイプ・150タイプの重ね式折板屋根に、スーパー重ねベースA(直付タイプ)を使用して直付け設置が可能です。

重ね式折板屋根設置(直付工法)

設置例

重ね式折板屋根設置(直付工法)設置例

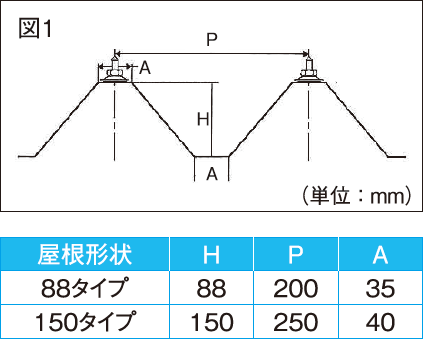

屋根形状・寸法

重ね式折板屋根設置(直付工法)屋根形状

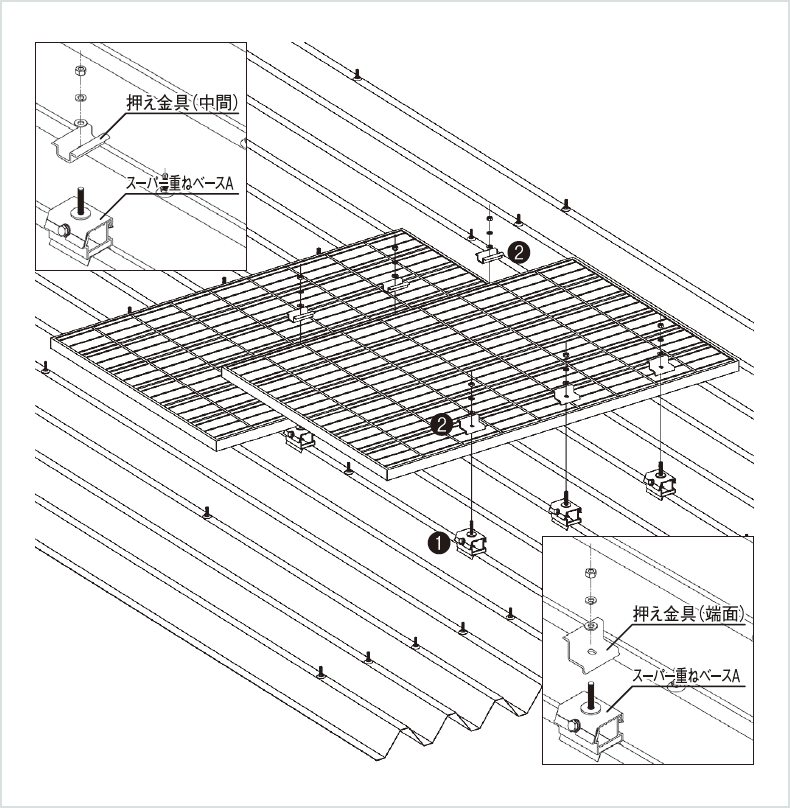

施工分解図

重ね式折板屋根設置(直付工法)施工分解図

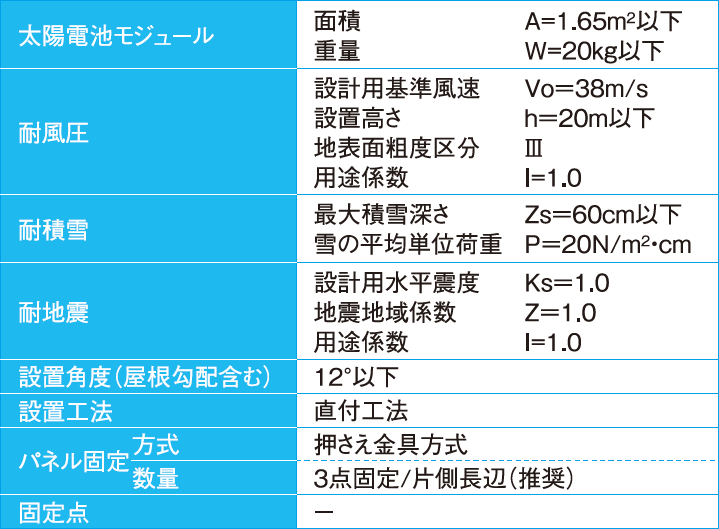

設置条件

重ね式折板屋根設置(直付工法)設置条件

注意

●塩害地域には、使用できません。
●太陽電池アレイの設置には、建物の強度は保障致しません。

適合商品

スーパー重ねベースA 抑え金具



重ね式折板屋根設置(レール工法)

88タイプ・150タイプの重ね式折板屋根に、アルミレールを使用して設置が可能です。
設置環境に合わせて、パネルレイアウトが容易に行えます。

重ね式折板屋根設置(レール工法)

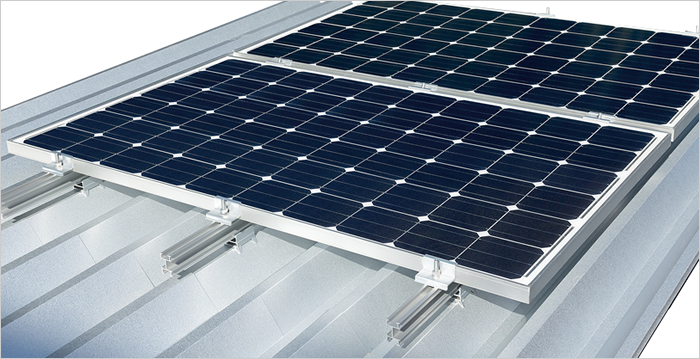

設置例

重ね式折板屋根設置(レール工法)設置例

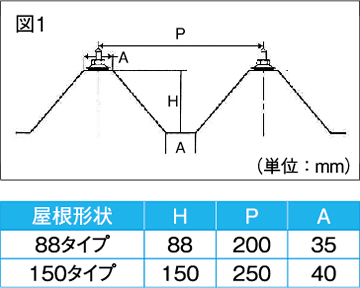

屋根形状・寸法

重ね式折板屋根設置(レール工法)屋根形状

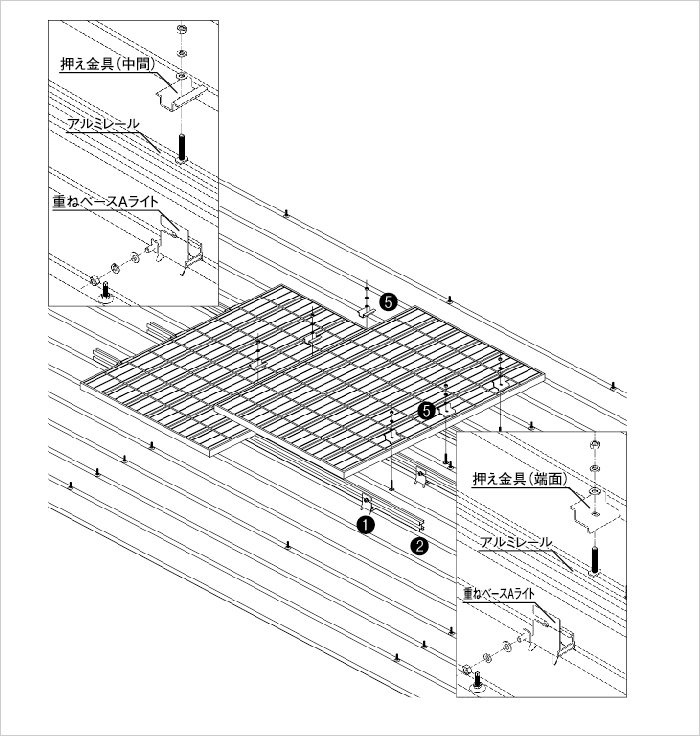

施工分解図

重ね式折板屋根設置(レール工法)施工分解図

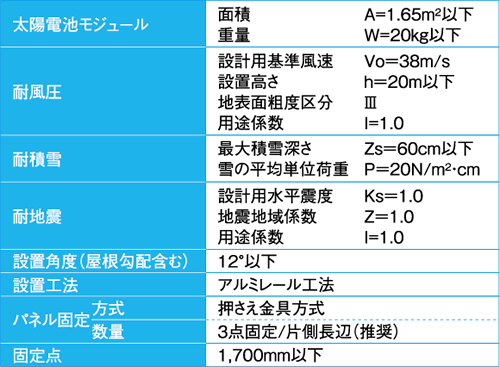

設置条件

重ね式折板屋根設置(レール工法)設置条件

注意

●塩害地域には、使用できません。
●太陽電池アレイの設置には、建物の強度は保障致しません。

適合商品

重ねベースAライト アルミレール 回転止めボルト アルミレール連結材

抑え金具
