小規模から大規模用地まで設置可能

[野立て用太陽光発電パネル設置架台]
スーパーアルキット＋

小規模から大規模用地まで手軽で簡単に、短納期で設置可能なキット架台です。



---

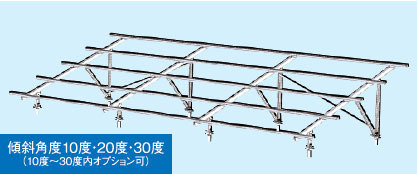

設置例

---



特長

●小規模から大規模用地まで設置可能なキット架台です。
●アルミ形材採用により、高級感・高耐久性と軽量化を実現しております。
●横材がスライドする為、多くのモジュールに対応可能です。
●モジュール位置決め機能と上面からの固定式の採用により作業効率アップしています。
●ベース固定は8箇所/1架台（コンクリートベタ基礎・布基礎・鋼管杭に対応可）


注意

●設置をご計画時には、設計仕様をご確認の上、ご検討ください。
●基礎取り合いについては詳細図にてご検討ください。
●ボルト・ナット類は締付トルク15～20N・m/にて管理ください。




設置条件

太陽電池モジュール寸法	長辺	1,715mm以下
	短辺	1,000mm以下
耐風圧	設計用基準風速	Vo＝38m/s以下
	地表面粗度区分	Ⅲ
	用途係数	Ⅰ＝1.0
耐積雪	最大積雪深さ	Zs＝60cm以下
	雪の平均単位荷重	P＝20N/m²・cm
耐地震	設計用水平震度	kp＝1.0
	地震地域係数	Z＝1.0
	用途係数	Ⅰ＝1.0
架台仕様	架台・プレート類 ： アルミニウム合金押出形材 （陽極酸化被膜）
	ボルト・ナット類 ：ステンレス
対応基礎	コンクリート基礎 鋼管杭
固定方法	ブラケットによる8点固定/1架台

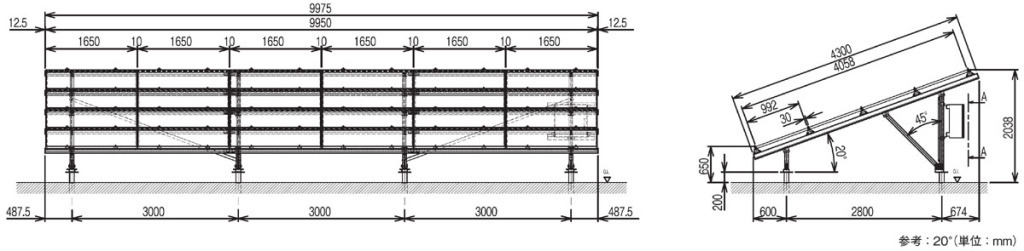

全体寸法

↑クリックで拡大できます



詳しくは、下記までお気軽にお問合せください。

■日栄インテック株式会社　環境事業部
　〒116-0011
　東京都荒川区西尾久7-34-10 3F
　TEL 0120-41-0268
　FAX 03-3894-0458
