スーパーハゼグリップA

ハゼ式折板屋根用掴み金具

スーパーハゼグリップA  N6021211

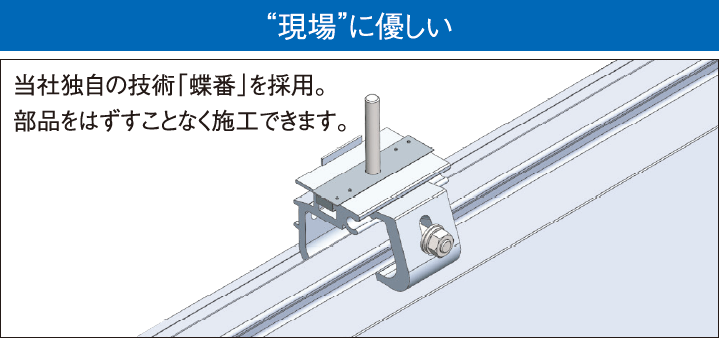

 特長

●軽量化と耐食性、施工性に優れています。



 仕様

●本体 : アルミニウム(陽極酸化塗装複合皮膜)
●ボルトナット : ステンレス+保護皮膜


コード 重量(g) 入数
055 270 30


 設置条件

太陽電池モジュール 面積     A=1.65㎡以下
重量     W=20kg以下
耐風圧 設計用基準風速    Vo=38m/s
設置高さ       h=30m以下
地表面粗度区分
用途係数        l=1.0
耐積雪 最大積雪深さ    Zs=99cm以下
雪の平均単位荷重   P=20N/㎡・cm
耐地震 設計用水平震度  Ks=1.0
地震地域係数    Z=1.0
用途係数       l=1.0
設置角度(屋根勾配含む) 12°以下
設置工法 直付工法(ハゼ部分直付)1.65㎡以下
パネル固定 方式 押さえ金具方式
数量 3点固定/片側長辺(推奨)


 注意
●塩害地域には、使用できません。

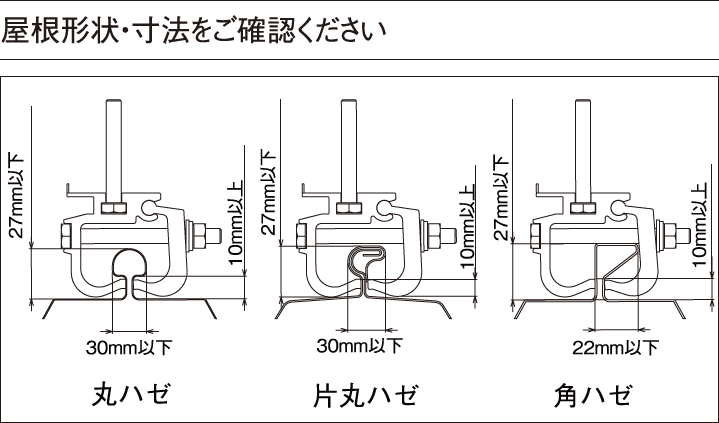

●折板屋根のハゼ締め状態、形状、寸法により、取り付けができない場合があります。
●屋根接合部のハゼ部以外は使用できません。


施工手順
