太陽光発電
折板屋根設置型
折板屋根へ太陽光モジュールを設置する際の専用金具を提供しております。当社では、折板屋根タイプの中、普及率の高いハゼ式折板屋根、重ね式折板屋根への取付金具をご用意しております。こうした製品は、当社長年培ってきた配管支持金具への金属加工や設計思想を反映し、高品質、耐久性、軽量化を実した製品であり、屋根上の過酷な環境においても、安心してご使用して頂けます。
日栄インテックでは折板屋根に太陽光発電用パネルを設置した経験を生かして、お客様に最適なソリューションをご提供いたします。直付工法＞＞ レール工法＞＞重ね式折板屋根設置（直付工法）88タイプ・150タイプの重ね式折板屋根に、スーパー重ねベースA（直付タイプ）を使用して直付け設置が可能です。設置例屋根形状・寸法施工分解図設置条件注意●塩害地域には、使用できませ…
ハゼ式折板屋根用掴み金具 スーパーハゼグリップA N6021211 特長 ●軽量化と耐食性、施工性に優れています。 仕様 ●本体 ： アルミニウム（陽極酸化塗装複合皮膜） ●ボルトナット ： ステンレス＋保護皮膜 コード 重量（g） 入数 055 270 30 設置条件 太陽電…

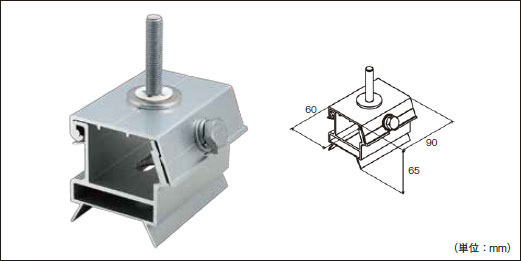

88タイプ・150タイプの重ね式折板屋根に直付けするための金具 スーパー重ねベースA（直付タイプ） N6KB1101 屋根形状 H P A 88タイプ 88 200 35 1…

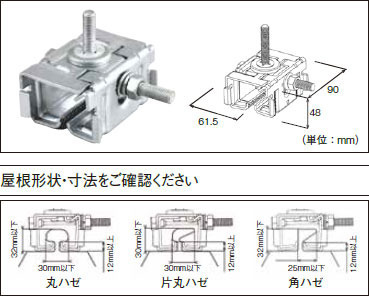

ハゼ式折板屋根用掴み金具 スーパーハゼグリップ N6021011 仕様 ●スチール（溶融亜鉛めっき＋保護皮膜） コード 重量（g） 入数 055 524.5 30 設置条件 太陽電池モジュール 面積 A=1.65㎡以下 重量 W=20kg以下 耐風圧 …

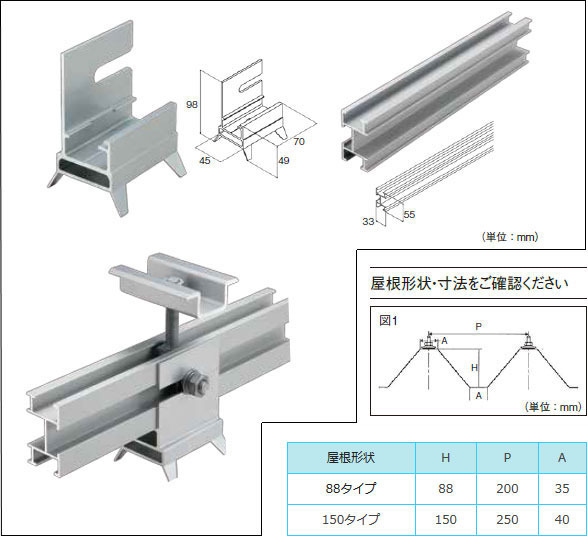

88タイプ・150タイプの重ね式折板屋根に、レールを取り付けるための金具 重ねベースAライト（レールタイプ） 6KB1201001・N6KB0001 特長 ●屋根流れに対して、平行・直行施工が可能。 仕様 ●本体 ： アルミニウム（陽極酸化塗装複合皮膜） ●アルミレール ： アルミニウム（陽極酸化皮膜） ●ボルト・ナット類 ： ステンレス＋保護…

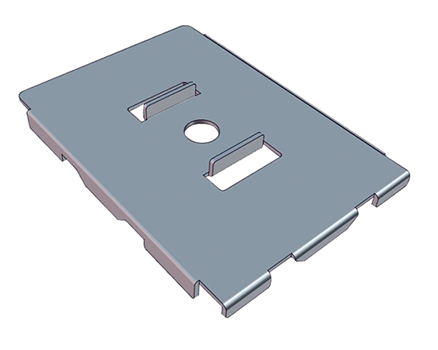

用途 太陽電池アレイ関連の電気的接続に最適な金具プレートです。 特長 スーパーハゼグリップA、スーパー重ねベースAに組み合せるだけで、簡単に電気的接続ができます。 仕様 材質 ：ス テンレス 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。 ■日栄インテック 環境事業部〒11…
用途 太陽電池アレイ関連の電気的接続に最適な金具プレートです。 特長 ハゼグリップ（スーパー・ライト）、スーパー重ねベースに組み合せるだけで、簡単に電気的接続ができます。 仕様 材質 ：ス テンレス 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。 ■日栄インテック 環境事業…
用途 太陽電池モジュールをハゼグリップライト及びベース材（フリーチャンネル）に取り付ける際に使用する受け金具です。 仕様 スチール（溶融亜鉛メッキ＋保護皮膜） 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。 ■日栄インテック 環境事業部〒116-0011 東京都荒川区西尾久7-3…
用途 太陽電池モジュールや各種金具の取り付け位置を自由に設置することを可能にするベース材です。 仕様 材質 ： アルミニウム（陽極酸化皮膜） 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。 ■日栄インテック 環境事業部〒116-0011 東京都荒川区西尾久7-34-10 3F T…
ベース材 用途 太陽電池モジュールや各種金具の取り付け位置を自由に設置することを可能にするベース材です。 電線管、丸型ケーブル、ケーブルラック等の支持に用いるベース材です。 仕様 材質 ： 高耐食性めっき鋼板 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。 ■日栄インテック 環境事…
用途 ベース材（フリーチャンネル）に各種金具を取り付ける為のボルト受けナットです。 ※ボルトは付属しません。取り付け物に合わせてボルトサイズを選定してください。 仕様 材質 ： スチール（溶融亜鉛めっき＋保護皮膜） 取付手順 日栄インテックでは、設計から施工まで一貫して請け負うことが 可能です。お気軽にお問合せください。…

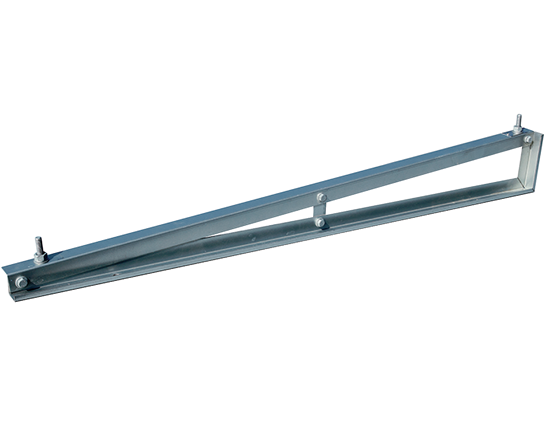

太陽電池モジュール ハゼ式折板屋根用傾斜架台 用途 傾斜屋根に対し、太陽電池モジュールをフラットまたは傾斜させる為の架台です。 特長 フレーム架台に比べ、軽量かつ低コストです。 各太陽電池モジュール寸法に合わせ、製作可能です。 仕様 材質 ： 高耐食性めっき鋼板 注意 傾斜架台は、太陽電池モジュール1列用です。 太陽電池モジュール仕様書…
●部品分解が無い１ピース形状 ●蝶番式で施工が簡単！ 部品分解が無い１ピース形状と蝶番により、各構成部品を外すことなく施工でき、工数削減できコストダウンにつながります。 ●屋根へ直付け 太陽光モジュールを重ね式折板屋根（８８タイプ）への直付けできるため、大幅なコスト…
日栄インテックでは折板屋根に太陽光発電用パネルを設置した経験を生かして、お客様に最適なソリューションをご提供いたします。直付工法＞＞ レール傾斜工法＞＞ハゼ式折板屋根設置（直付工法）まざまな設置環境に対応するバリエーションと、劇的な施工性を実現させたハゼ式折板屋根用マルチ金具です。設置例施工分解図設置条件注意●塩害地域には、使用できません。 ●屋根接合部の…
