排水管勾配支持

カタログダウンロード

レベルバンド
排水管の勾配を取るための配管支持金具

レベルバンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製)
● 電気亜鉛めっき
レベルバンド類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR)

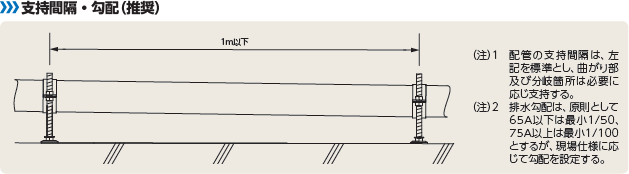

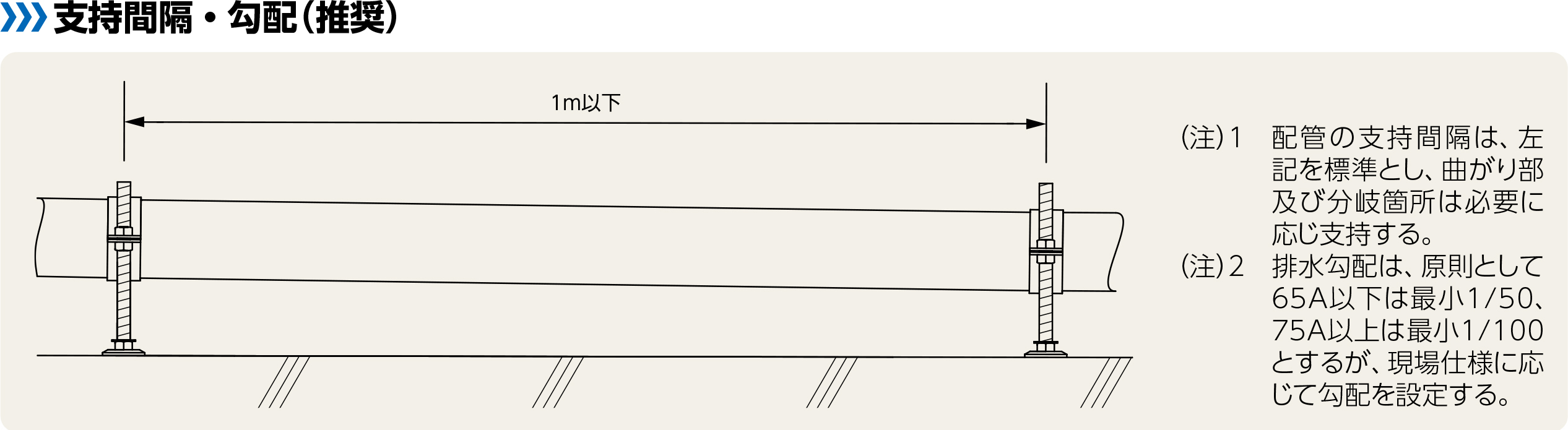

支持間隔・勾配


【レベルバンドご使用上の注意】
  1. レベルバンド類は、基本的に排水管の勾配支持をする為の振れ止め金具です。
  2. 壁面固定の立て管振れ止め支持や天井固定の横走り吊配管支持に応用が可能ですが、使用されるアンカー等の強度や配管重量に留意し、硬質塩化ビニル管などの軽量配管としてください。吊配管支持の場合、1ケ所にかかる支持荷重は、40kg未満とし、形鋼等での落下防止や振れ止め施工が必要です。
  3. 立て管支持の場合、振れ止め支持とし、配管荷重をレベルバンドにかけないようにしてください。
  4. レベルバンドには、配管重量以外はかけないでください。金具の変形や勾配が狂う原因になります。
  5. 装着している防振ゴム類は、各継手に対しての衝撃緩和や異種金属による防食保護の役目を果たしておりますが、防振支持等の補助であり、振動伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
  6. クイックレベルの上部合せバンドは、しっかり組合せたことを確認してから施工してください。
  7. 床レベルに合わせて全ネジを切断した場合、切断面の防食処理等の端末処理が必要になります。
  8. 施工状況によっては、全ネジの先端等に保護キャップ等の端末処理が必要になります。
  9. ステンレベルバンド類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。
  10. 床貫通部付近での防水処理等が行なわれる場合、施工状況を充分に確認の上、ご使用ください。
  11. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

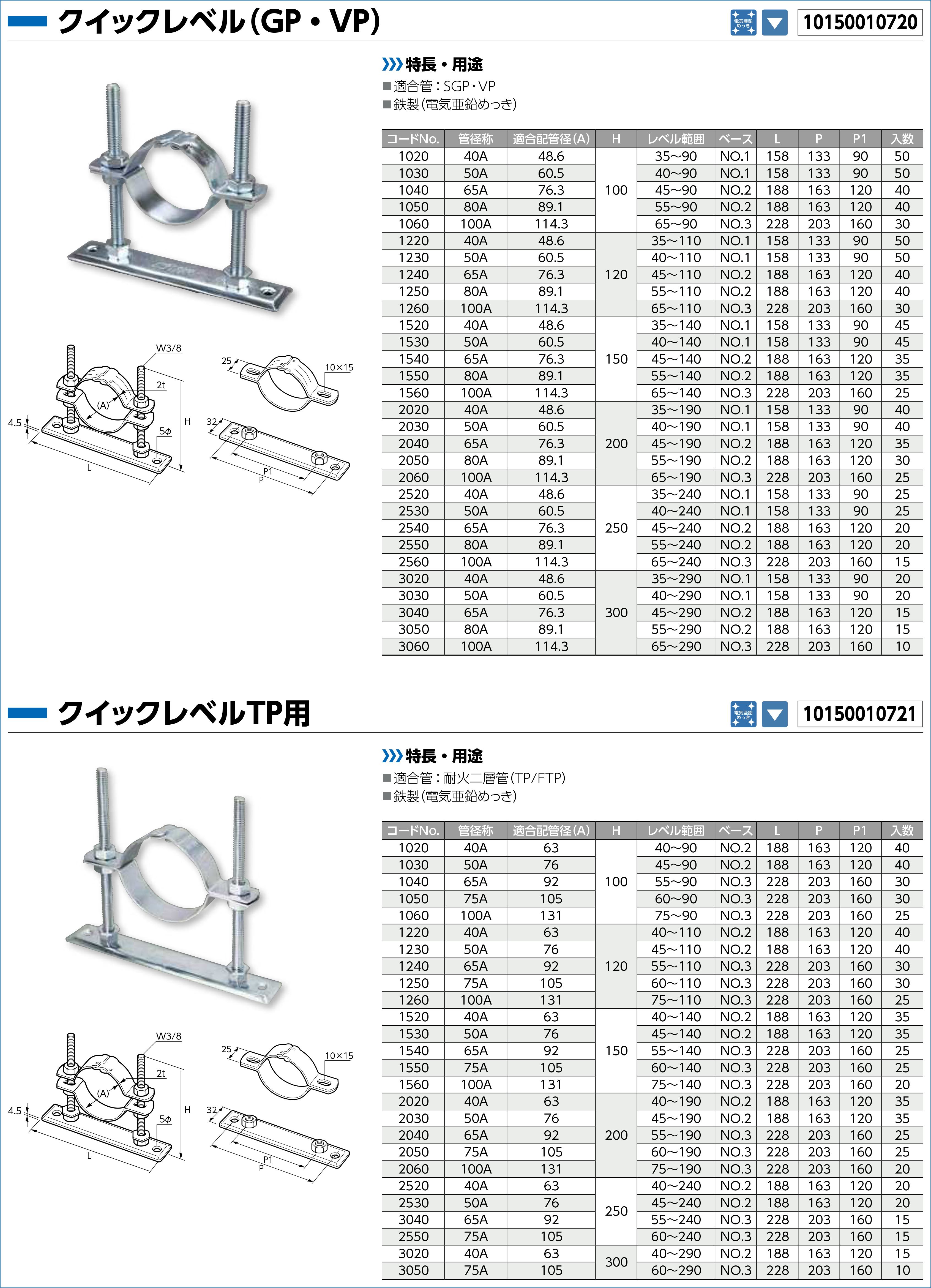

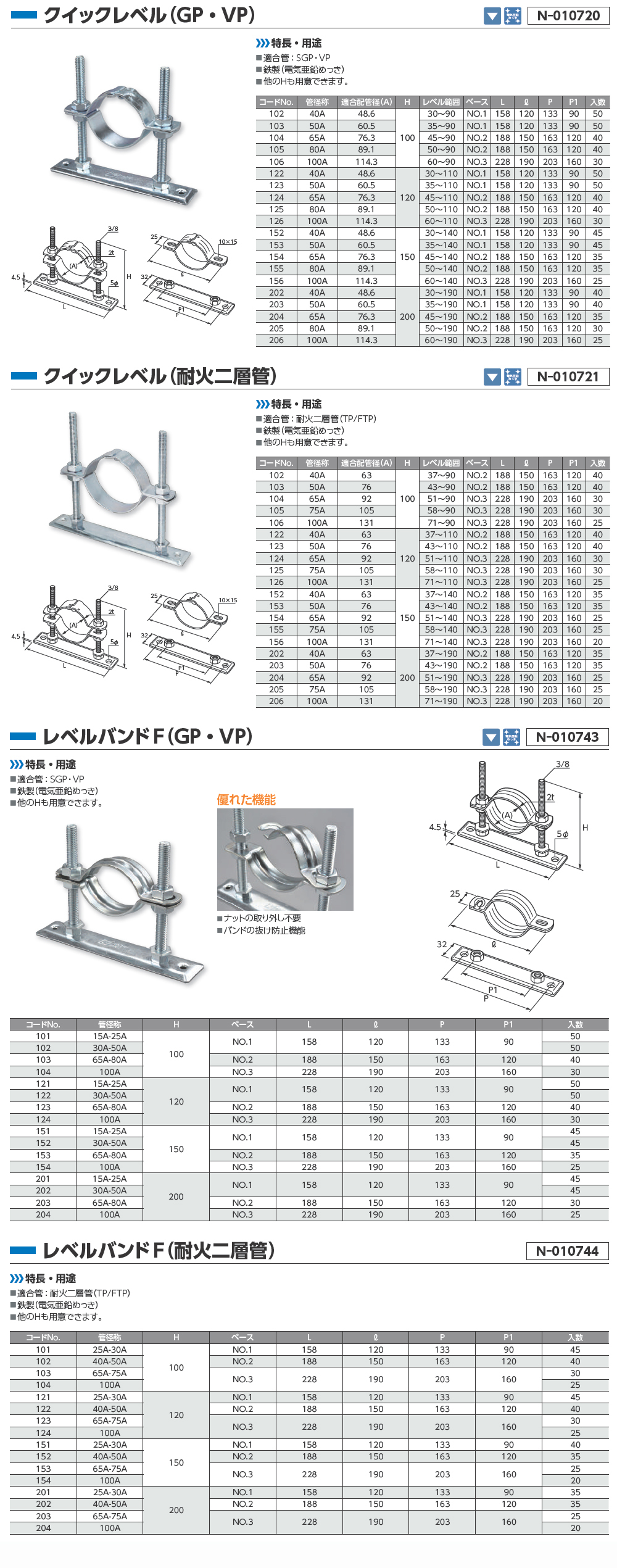

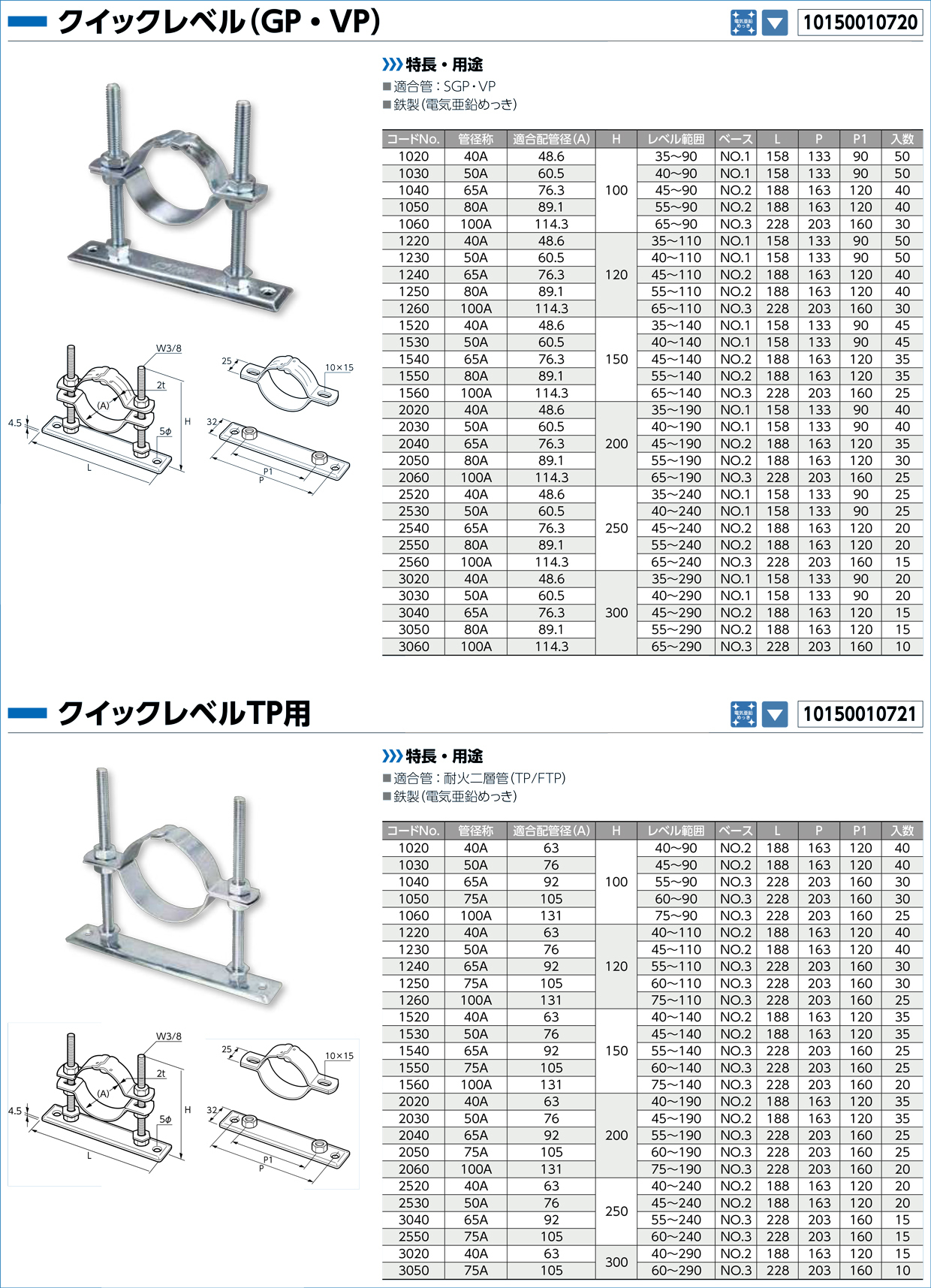

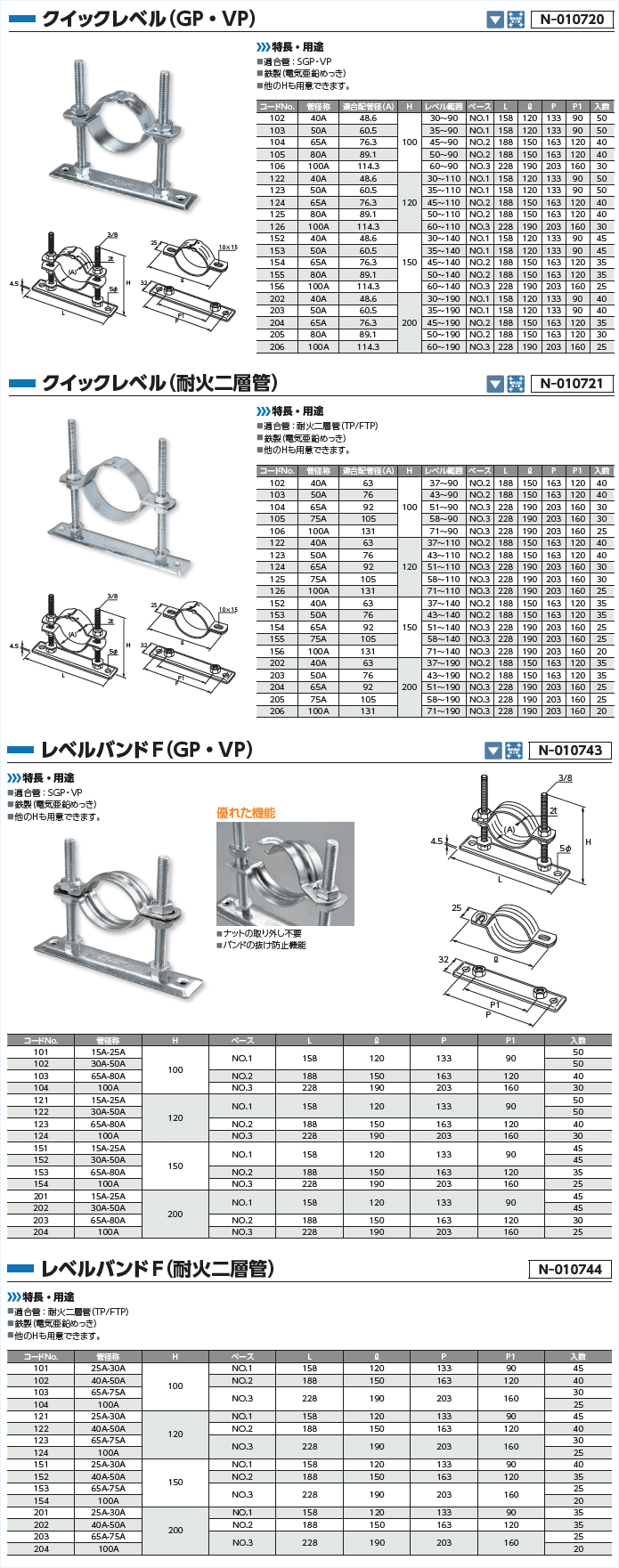

クイックレベル(GP・VP) N-010720
クイックレベル(GP・VP)

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。





クイックレベル(耐火二層管) N-010721

クイックレベル(耐火二層管)

[ 特長・用途 ]

■ 適合管:耐火二層管(TP/FTP)
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

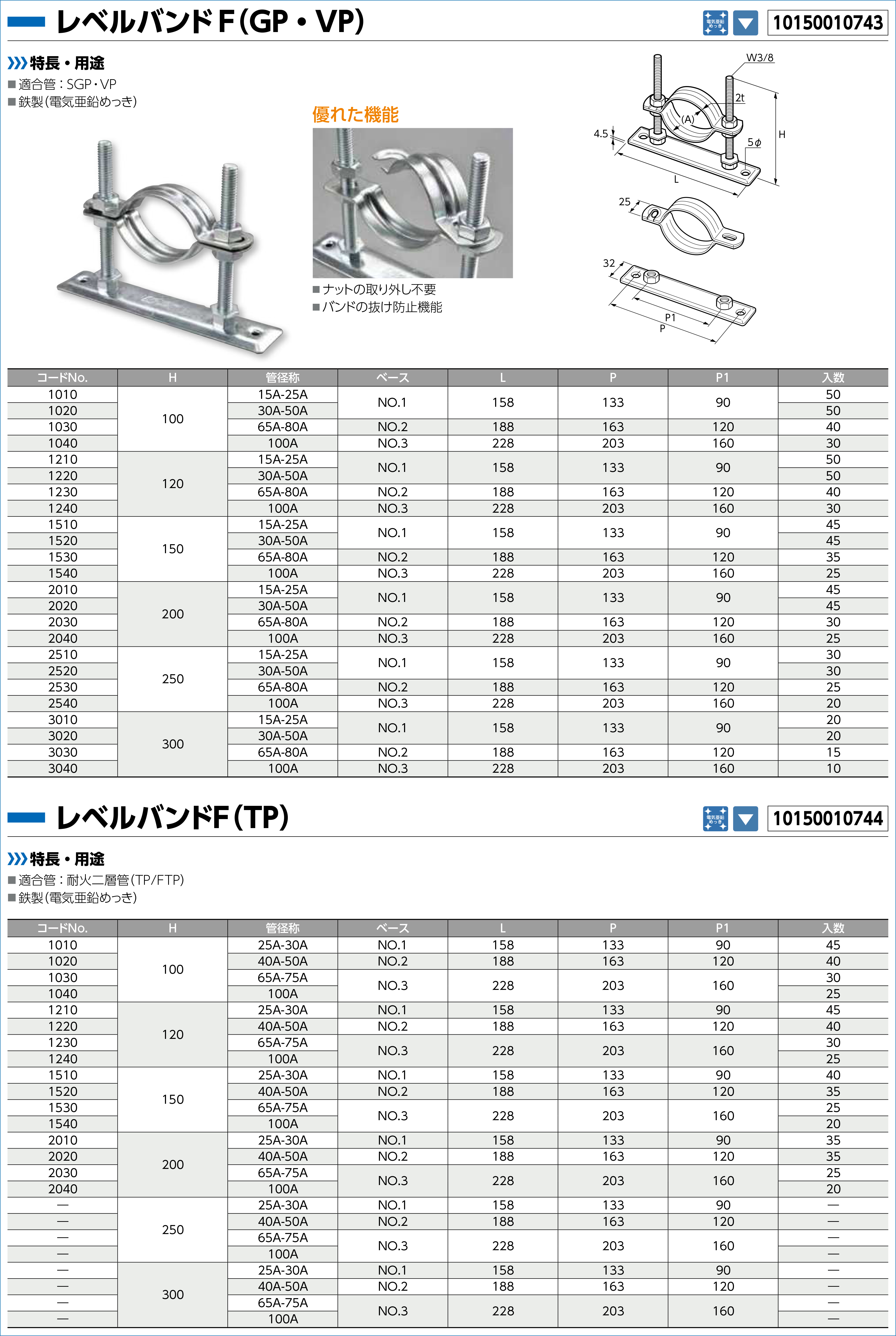

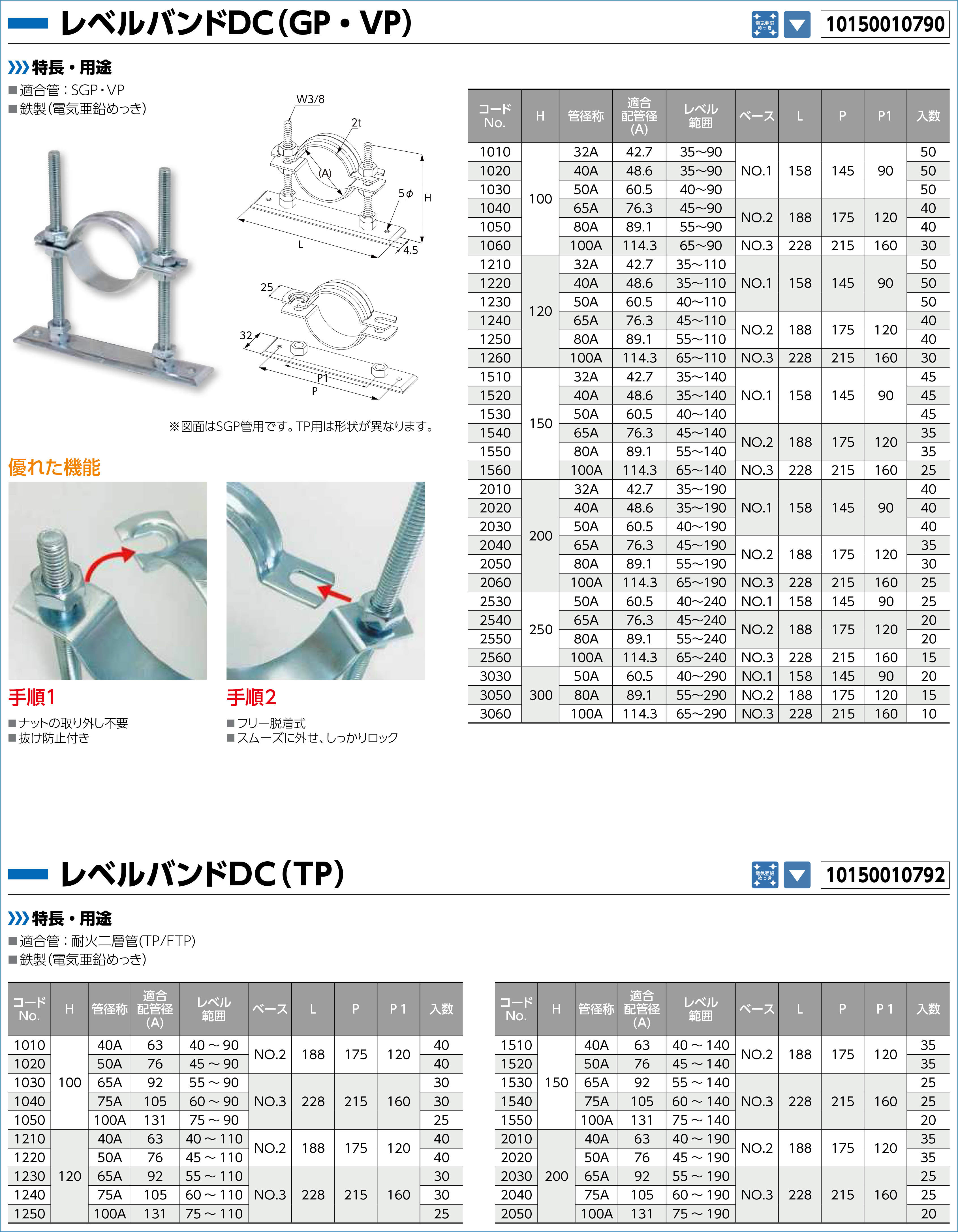

レベルバンドF(GP・VP) N-010743

レベルバンドF(GP・VP)

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

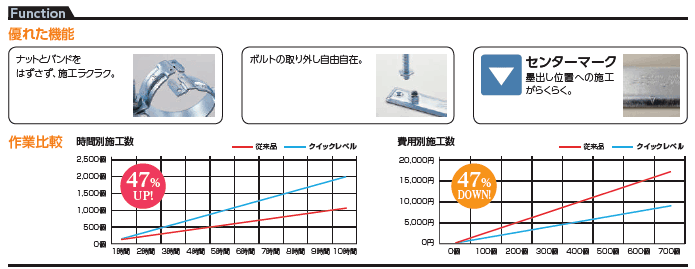

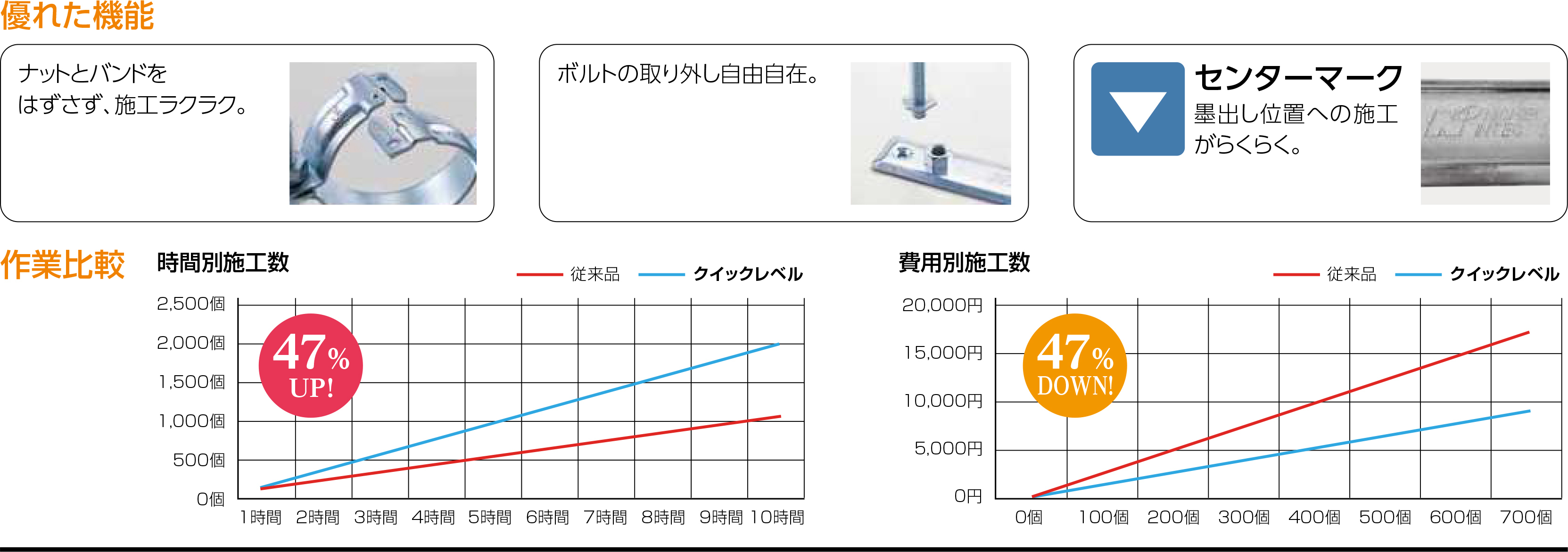

【優れた機能】

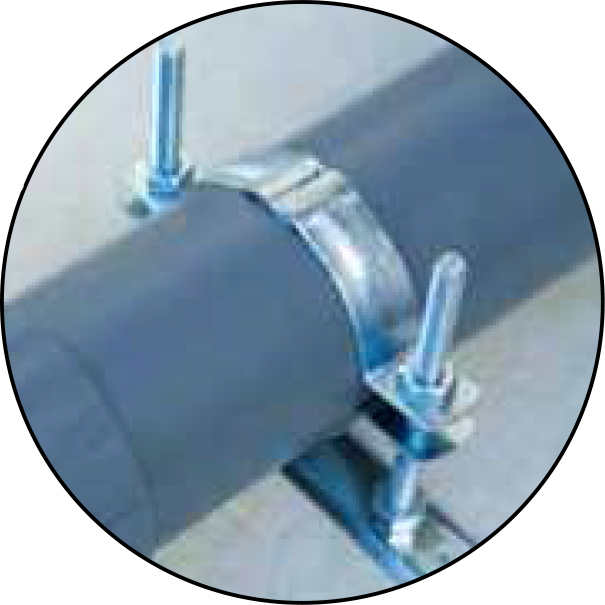

■ ナットの取り外し不要
■ バンドの抜け防止機能

N010743↑↑クリックで拡大



レベルバンドF(耐火二層管) N-010744



[ 特長・用途 ]

■ 適合管:耐火二層管(TP/FTP)
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

N-010744↑↑クリックで拡大

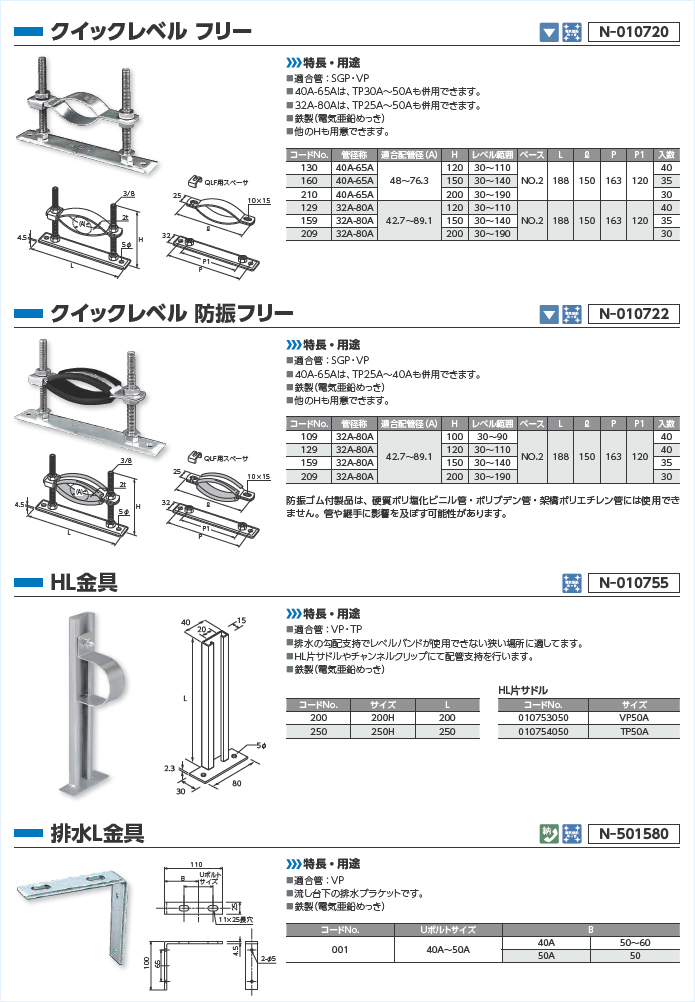

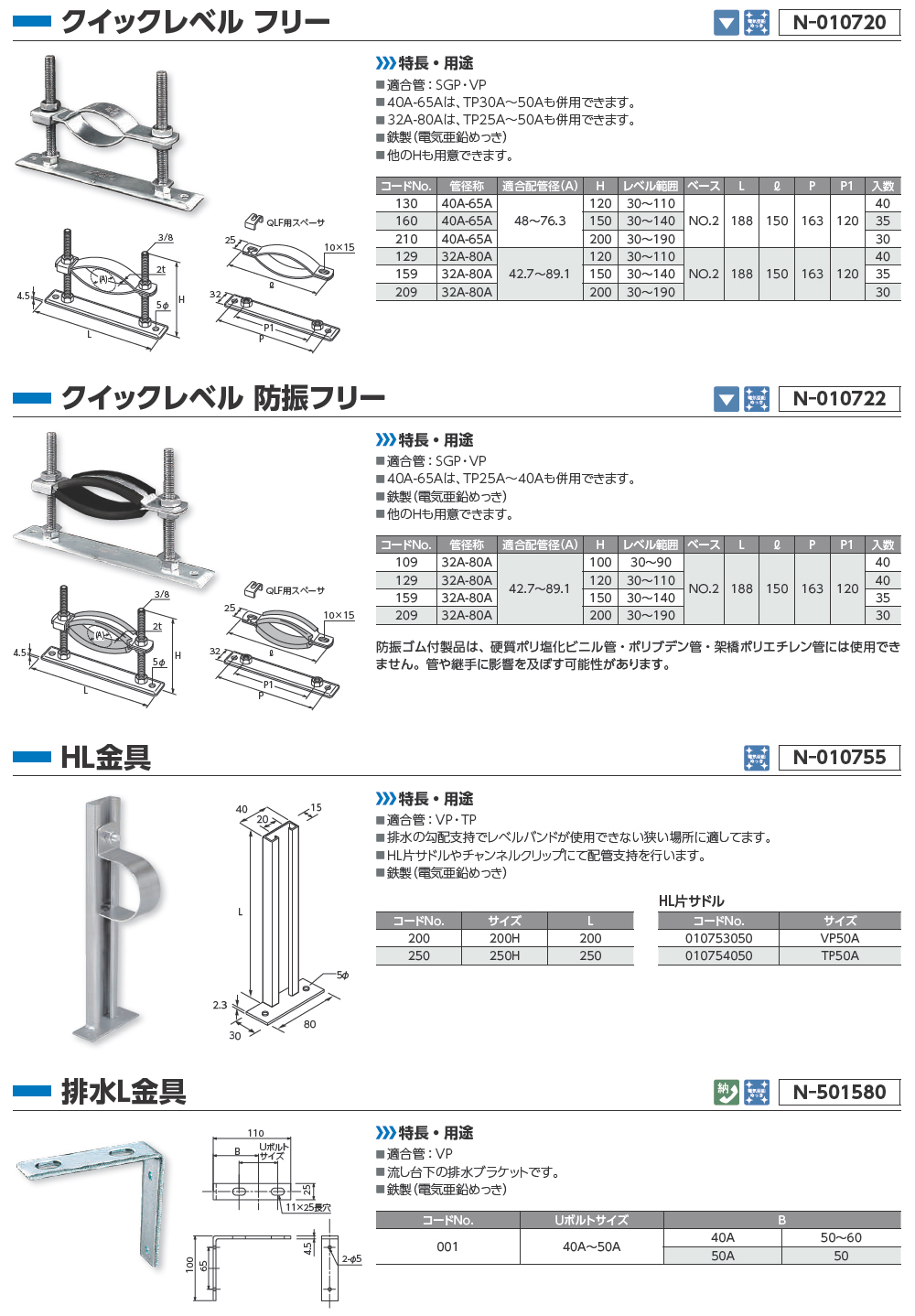

クイックレベル フリー N-010720

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 40A-65Aは、TP30A~50Aも併用できます。
■ 32A-80Aは、TP25A~50Aも併用できます。
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。





クイックレベル 防振フリー N-010722

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 40A-65Aは、TP25A~40Aも併用できます。
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

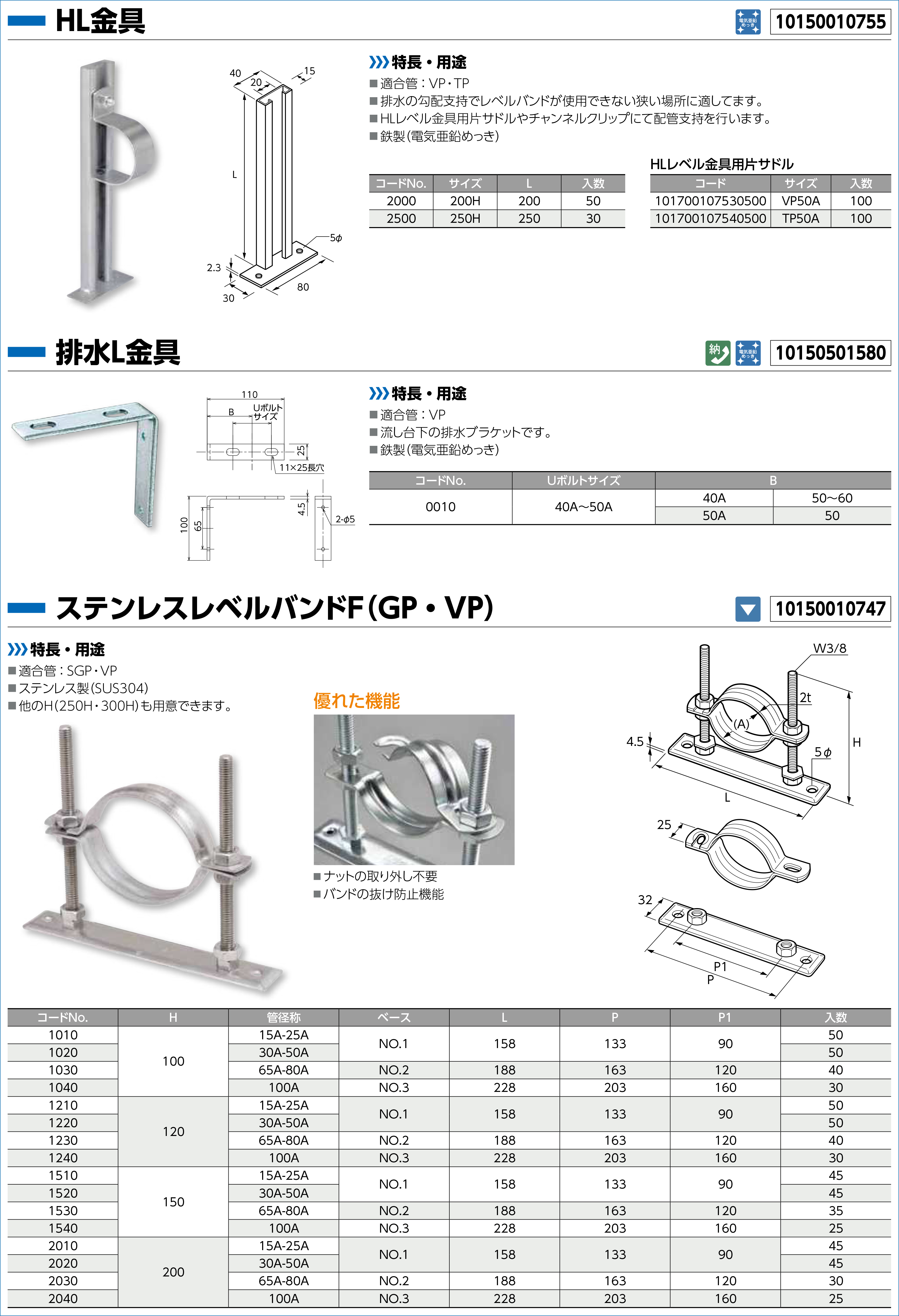

HL金具 N-010755

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 排水の勾配支持でレベルバンドが使用できない狭い場所に適してます。
■ HL片サドルやチャンネルクリップにて配管支持を行います。
■ 鉄製(電気亜鉛めっき)





排水L金具 N-501580

[ 特長・用途 ]

■ 適合管:VP
■ 流し台下の排水ブラケットです。
■ 鉄製(電気亜鉛めっき)

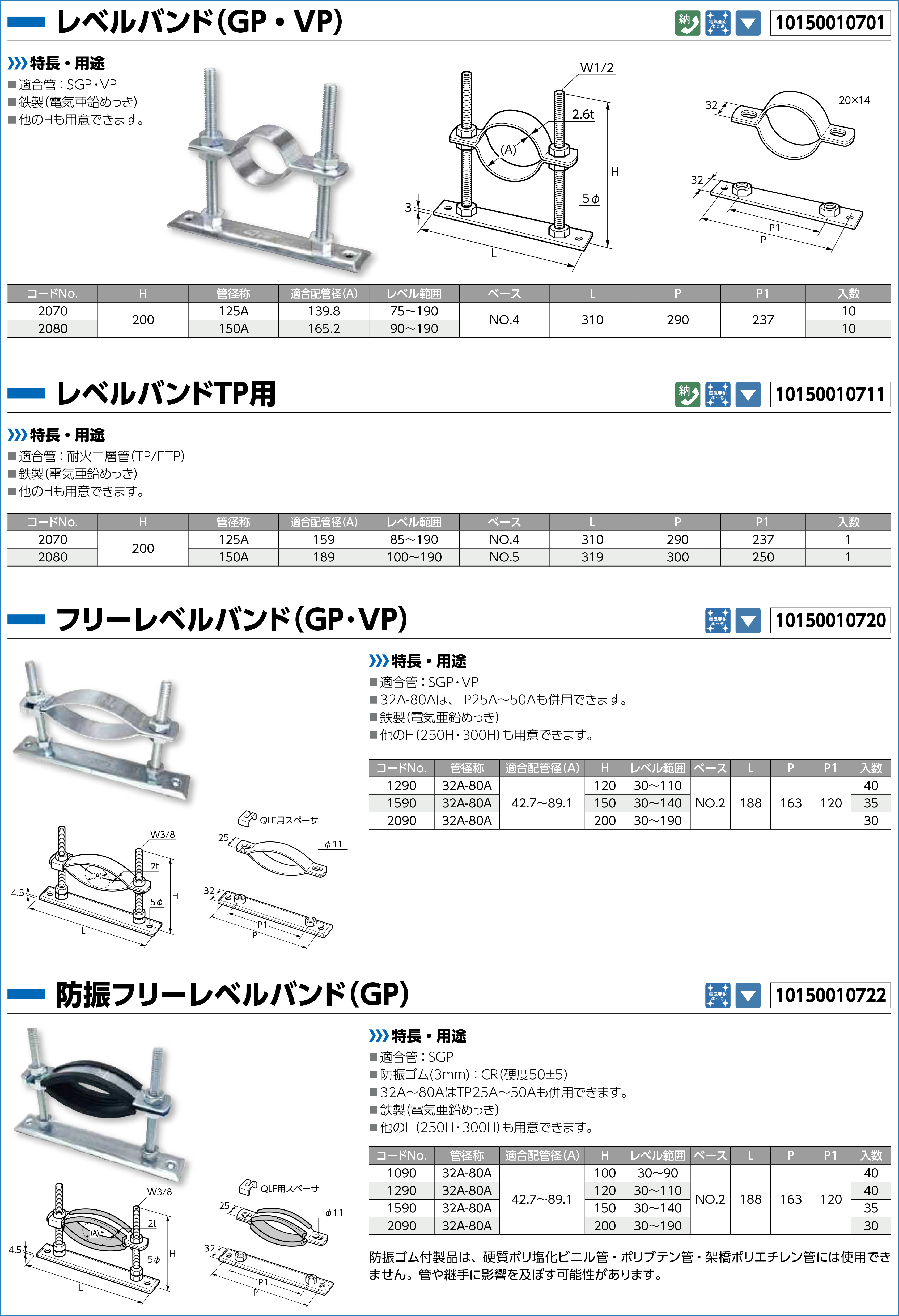

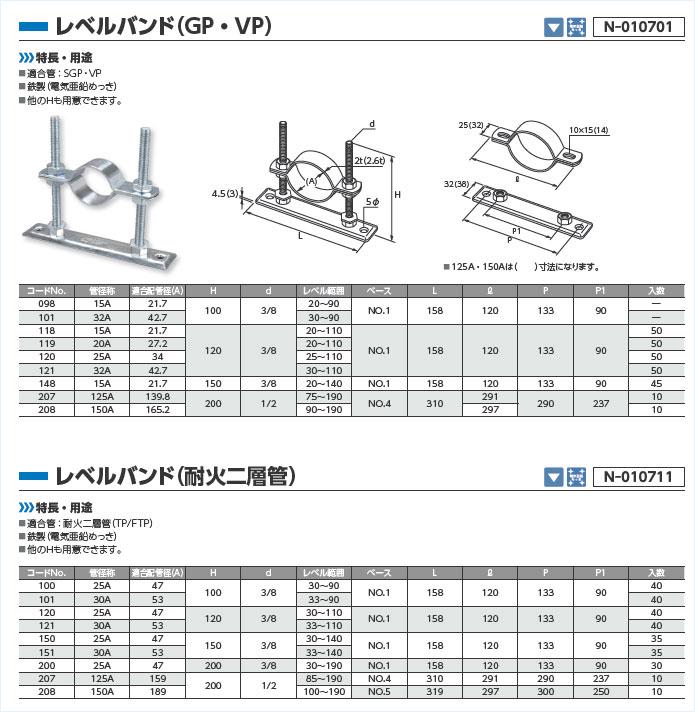

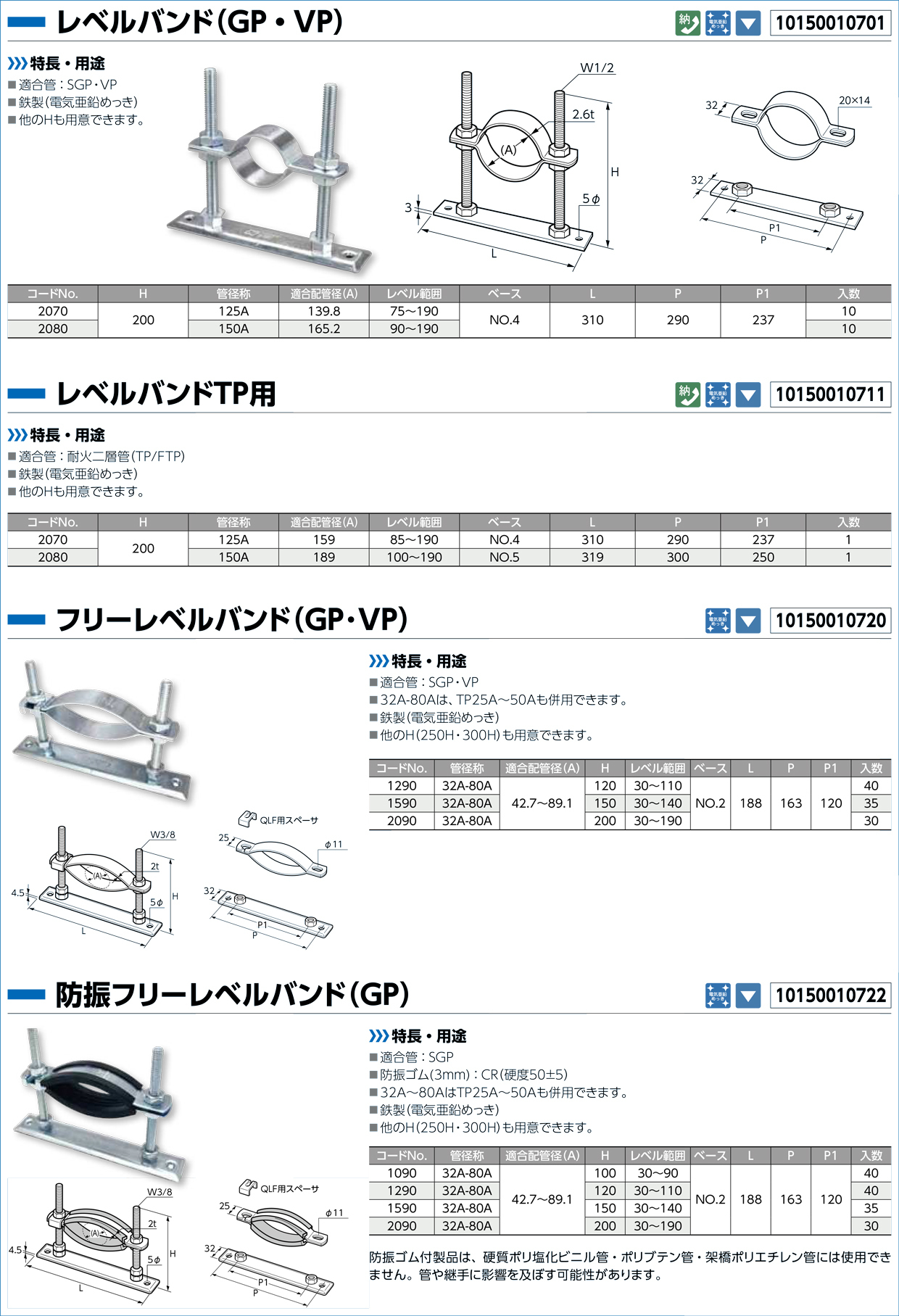

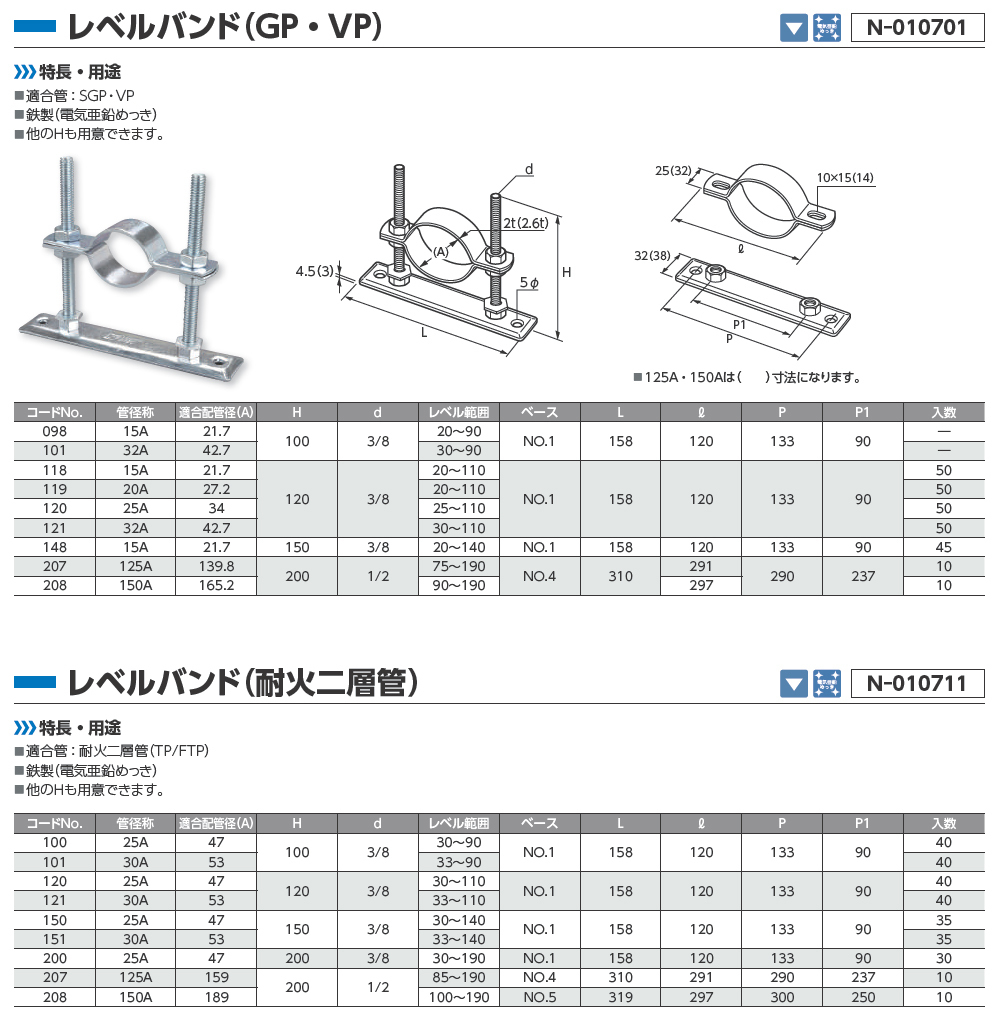

レベルバンド(GP・VP) N-010701

レベルバンド(GP・VP)

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

↑↑クリックで拡大



レベルバンド(耐火二層管) N-010711



[ 特長・用途 ]

■ 適合管:耐火二層管(TP/FTP)
■ 鉄製(電気亜鉛めっき)
■ 他のHも用意できます。

↑↑クリックで拡大

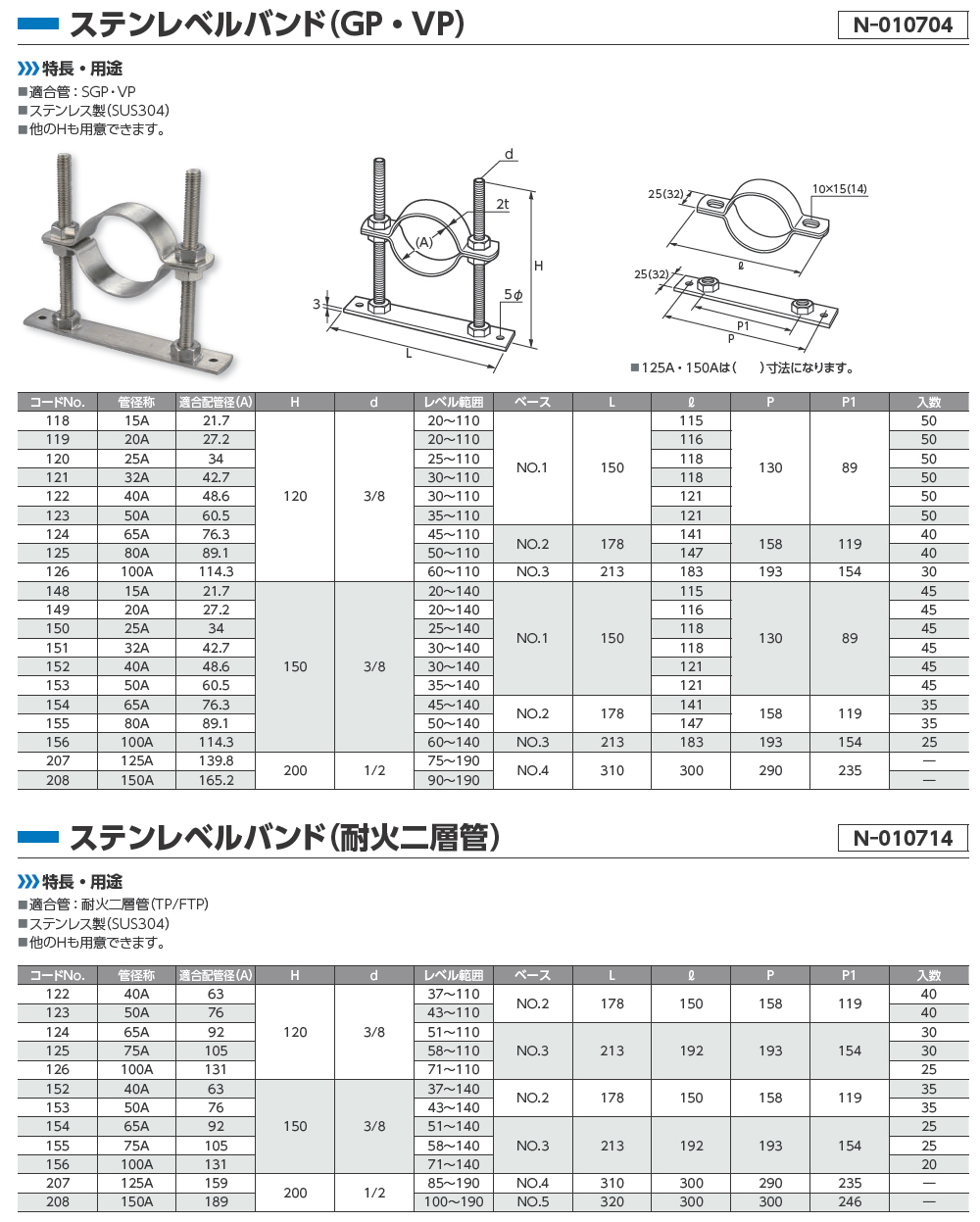

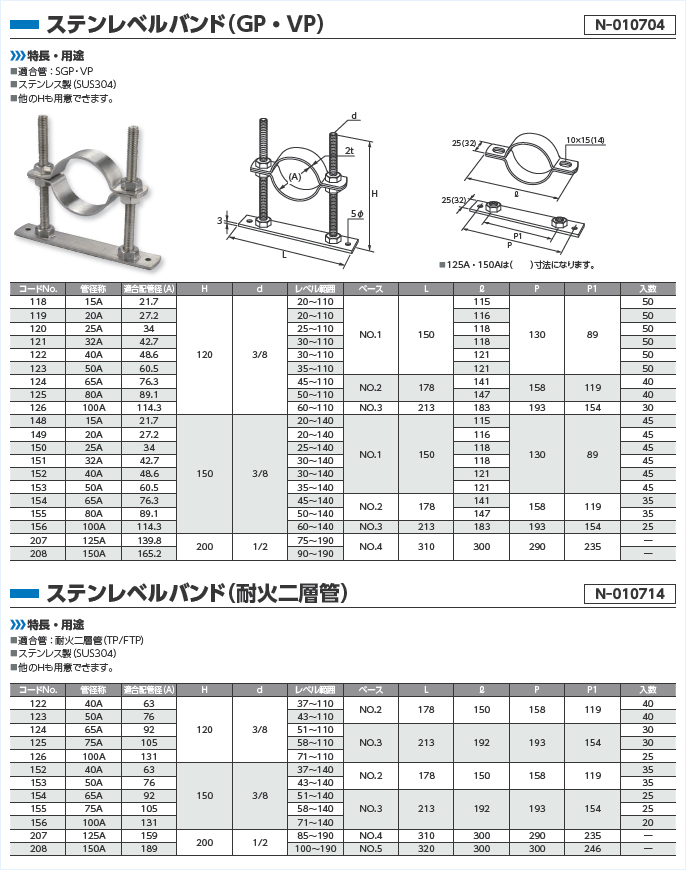

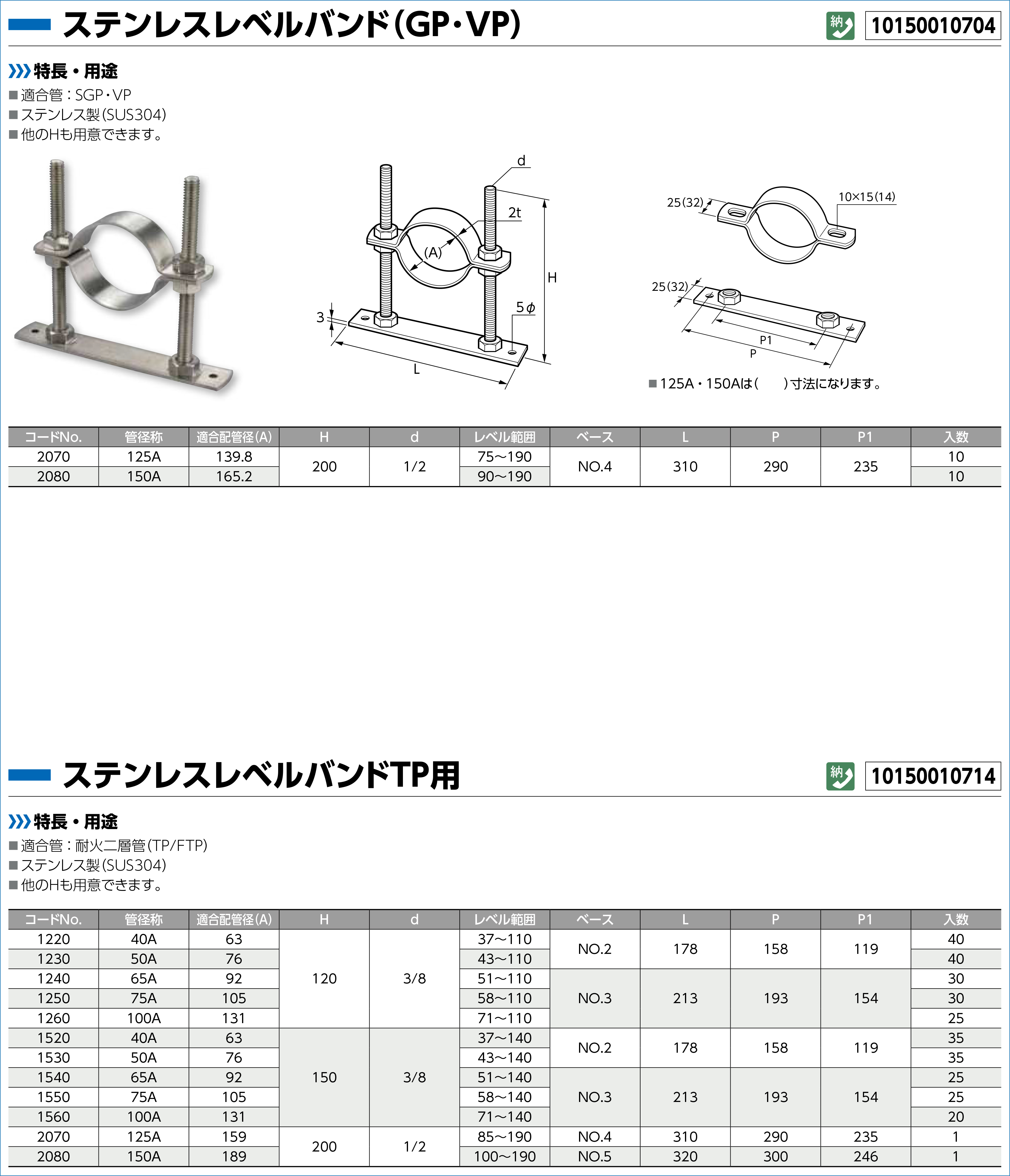

ステンレベルバンド(GP・VP) N-010704

ステンレベルバンド(GP・VP)

[ 特長・用途 ]

■ 適合管:SGP・VP
■ ステンレス製(SUS304)
■ 他のHも用意できます。

↑↑クリックで拡大



ステンレベルバンド(耐火二層管) N-010714



[ 特長・用途 ]

■ 適合管:耐火二層管(TP/FTP)
■ ステンレス製(SUS304)
■ 他のHも用意できます。


↑↑クリックで拡大
