耐熱100シリーズ

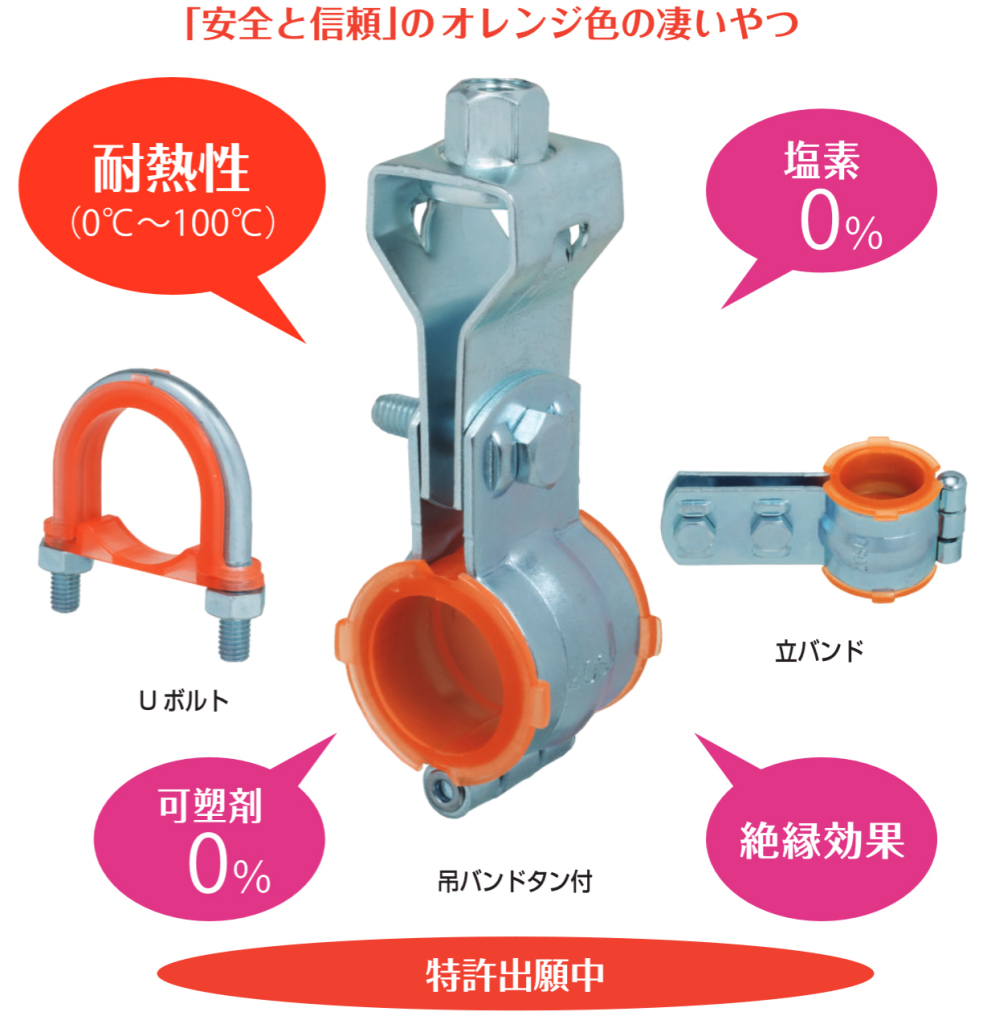

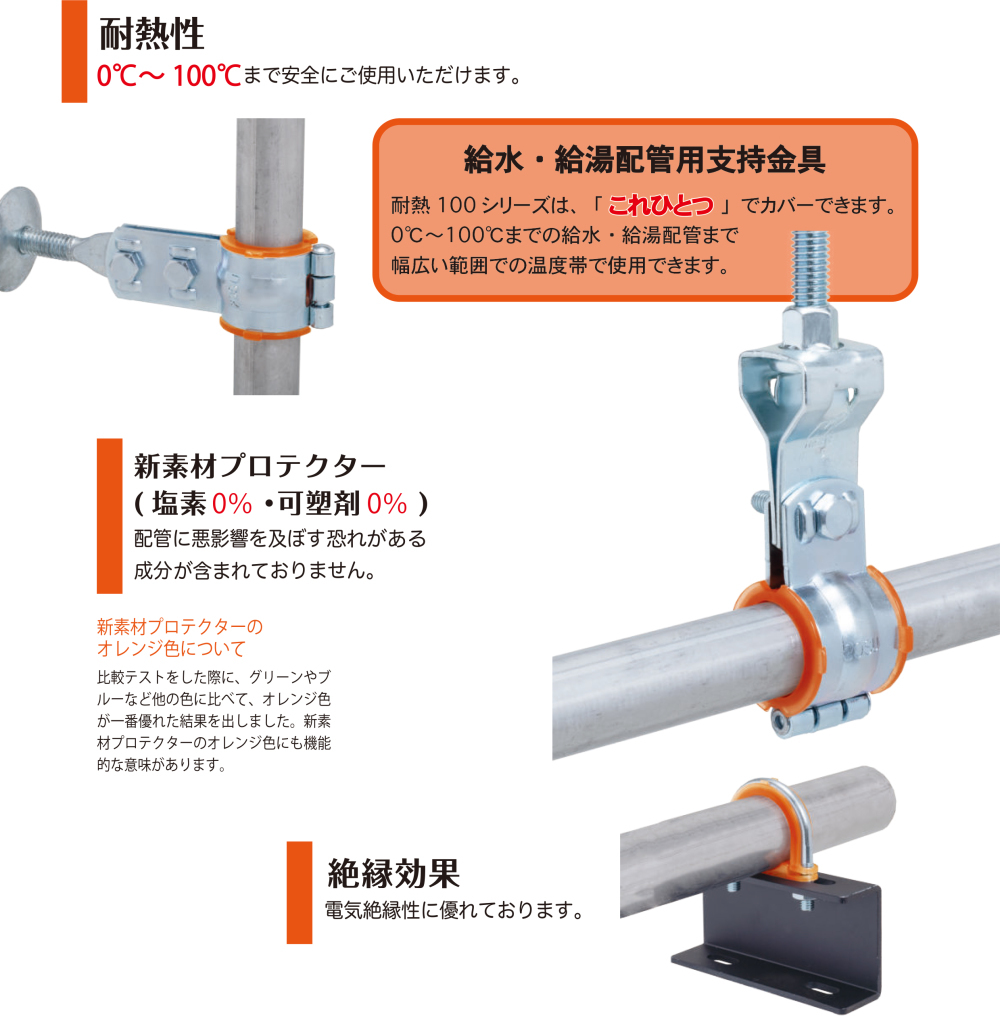

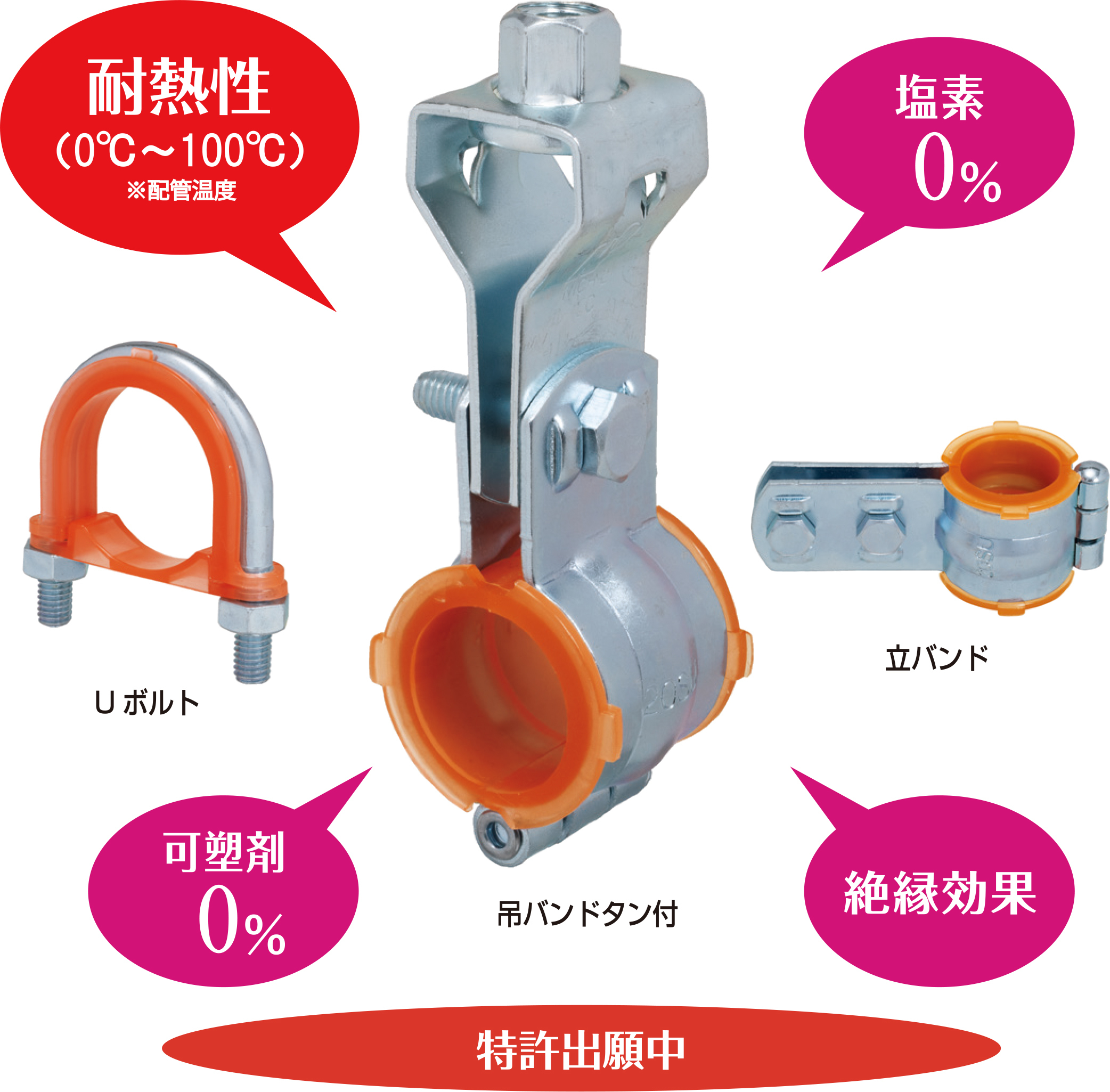

新素材プロテクターを使用した耐熱配管支持金具「耐熱100」

給湯設備の進化やレジオネラ菌の繁殖防止によって高温度化が進んでいる配管に、
安全安心に取り付けられる支持金具が誕生しました。

　　安全・安心の性能について　　

　徹底的に性能検査を行いました！　

１）温度（高温促進寿命試験）		アレニウス試験の結果、 100℃で約30年の寿命が予想されました。
２）荷重（荷重負荷寿命試験）　　※試験温度：100℃		クリープ試験の結果、使用環境下の荷重で約30年の寿命が予想されました。
３）絶縁（電気絶縁抵抗値試験）		絶縁計測の結果、50Vで100MΩ以上となりました。
４）溶出物（溶出成分分析試験）		GC/MS測定、ICP発光分析の結果、溶出物は検出されませんでした。
５）耐薬品性（浸漬試験）		浸漬試験の結果、優れた耐薬品性が確認できました。

性能根拠

当社では、劣化の主な原因である熱や荷重に着眼し、通常よりも大きな負荷をかけた加速試験を実施し、寿命予測を行っております。

プラスチックやゴムなどの材料は時間経過で徐々に劣化をします。特に熱や荷重の負荷が大きいとより早く劣化が進み、配管の腐食のきっかけとなる成分の溶出やひび割れ等の問題が発生します。この問題の発生には数十年と長い年月がかかるため、当社では加速試験を実施し製品の安全性を確認しました。
※上記の値は保証値ではありません。

特性表

適合管	一般配管用ステンレス鋼鋼管（薄肉/SU）
設置範囲	屋内（直射日光の当たらない場所）
材料	バンド類：電気亜鉛めっき、SUS304
材料	樹脂：耐熱ポリマー
使用可能温度	0℃～100℃
電気絶縁	絶縁している
塩素	含まれていない
可塑剤	含まれていない
溶出物（加熱時）	溶出されない

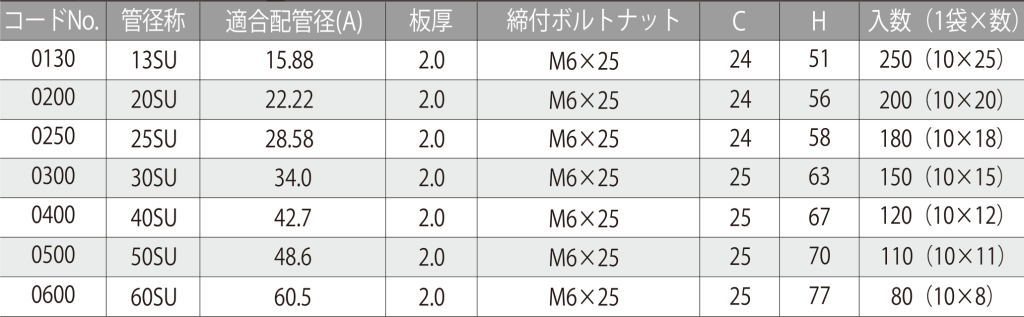

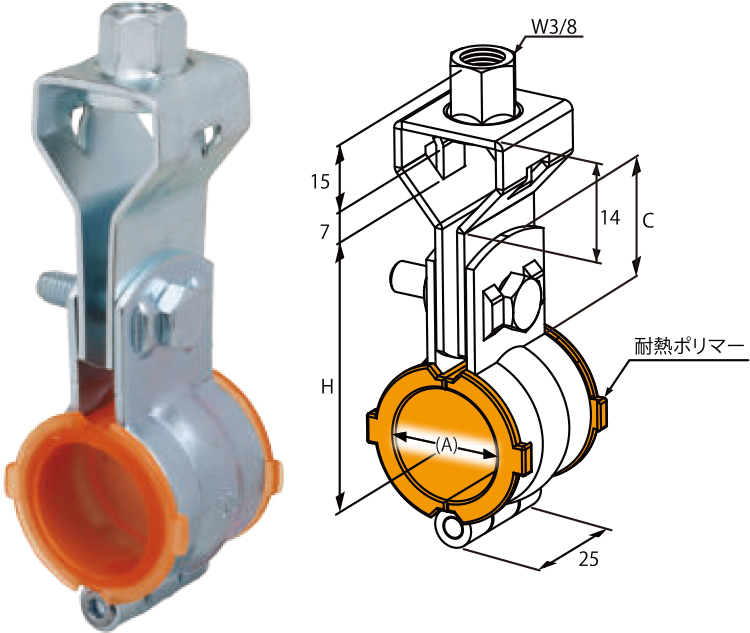

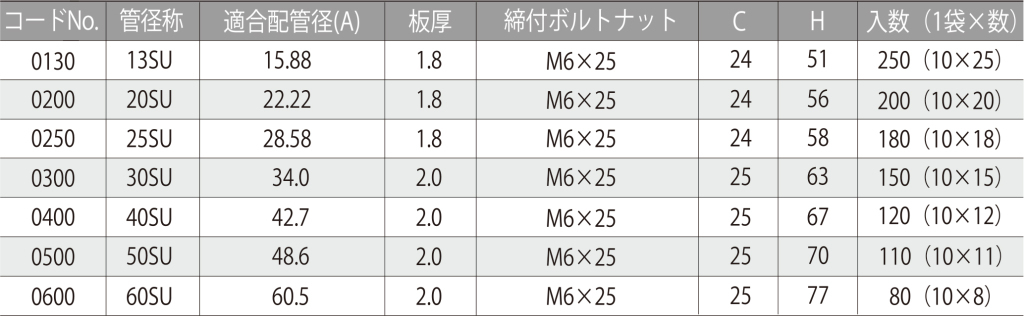

　耐熱100シリーズ SU吊バンドタン付　10110012163

サイズの単位はmmです。

[ 特長・用途 ]

■ 適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■鉄製（電気亜鉛めっき）

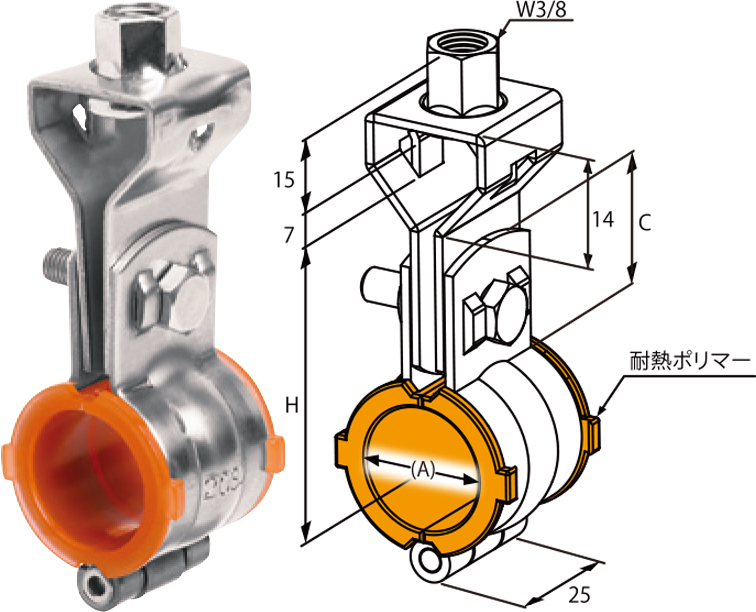

　耐熱100シリーズステンレスSU吊バンドタン付　10110012192

サイズの単位はmmです。

[ 特長・用途 ]

■適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■ステンレス製（SUS304）

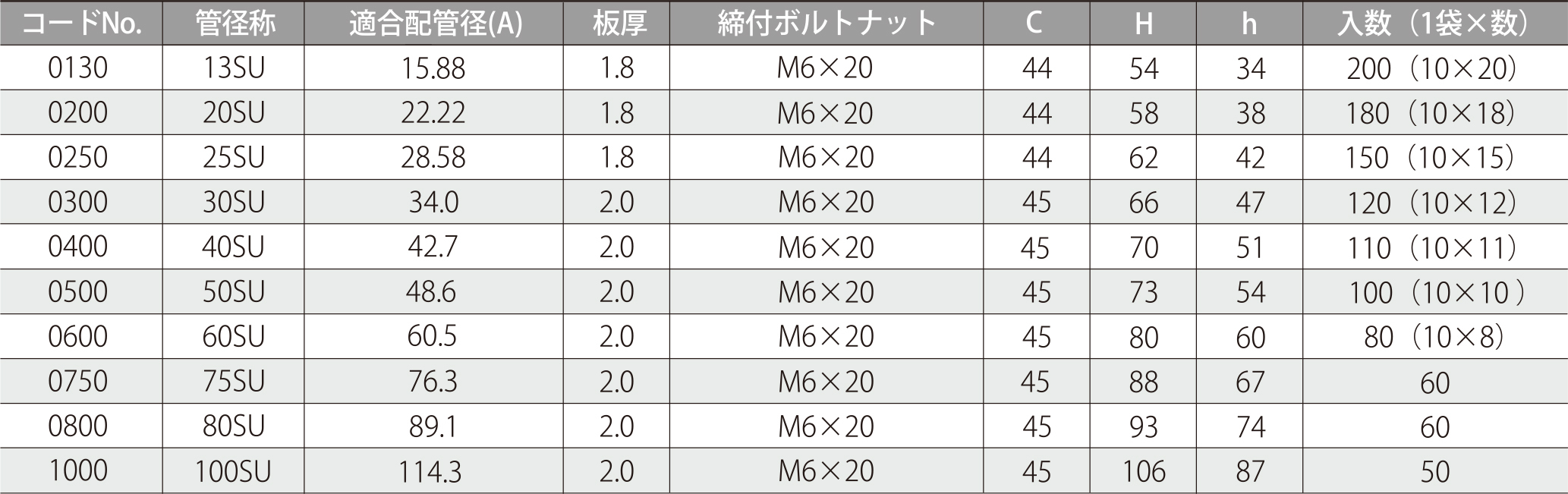

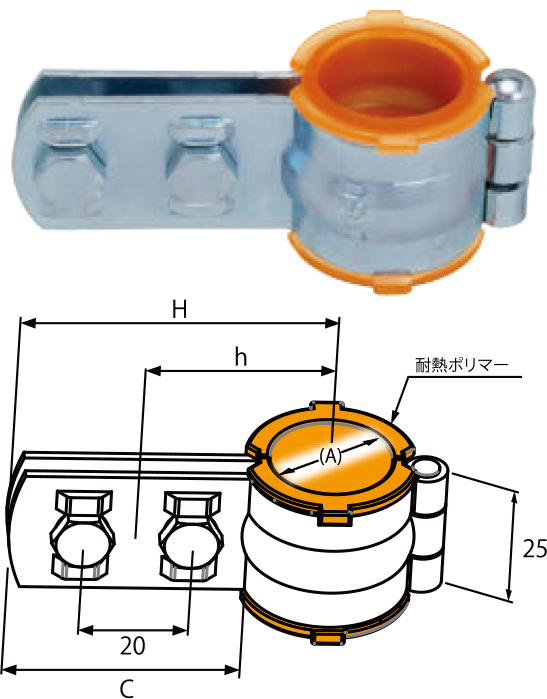

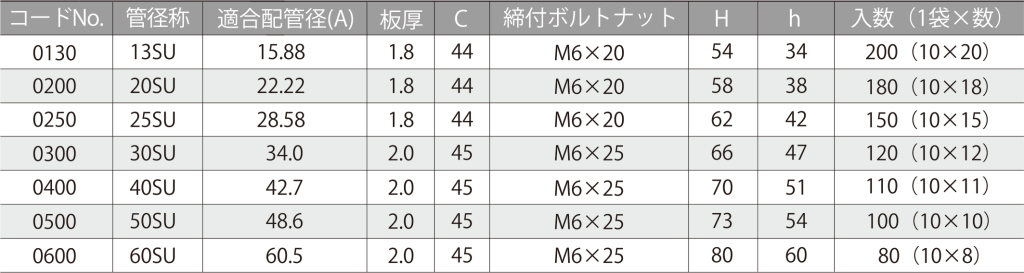

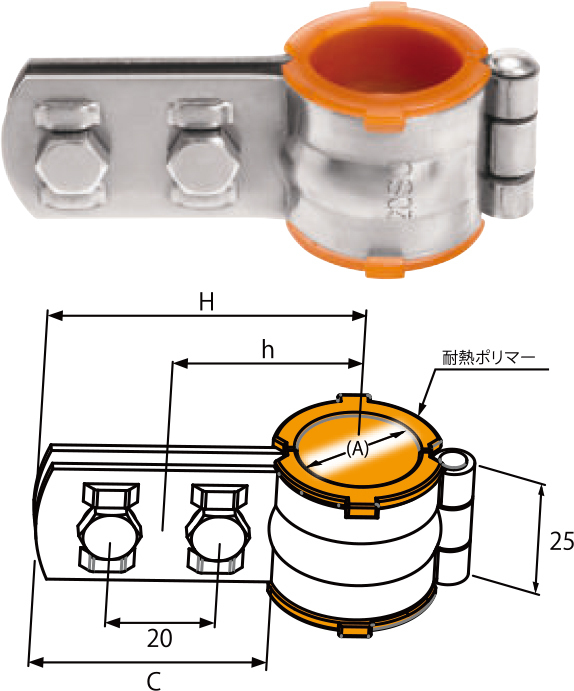

　耐熱100シリーズ SU立バンドBN付　10120010291

サイズの単位はmmです。

[ 特長・用途 ]

■適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■鉄製（電気亜鉛めっき）

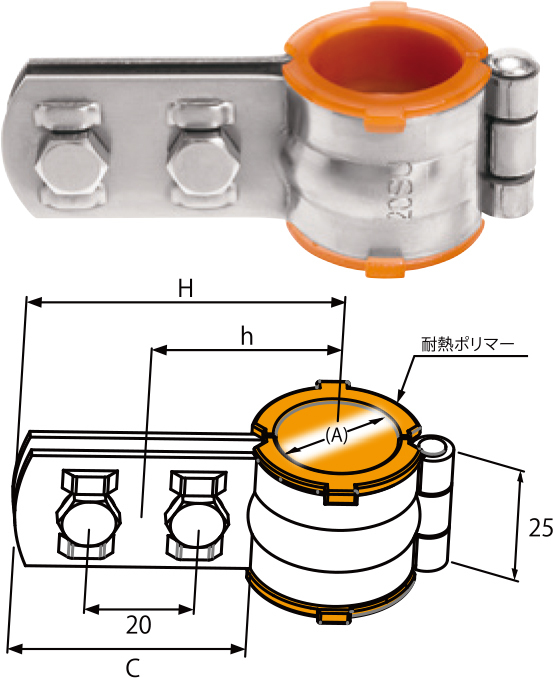

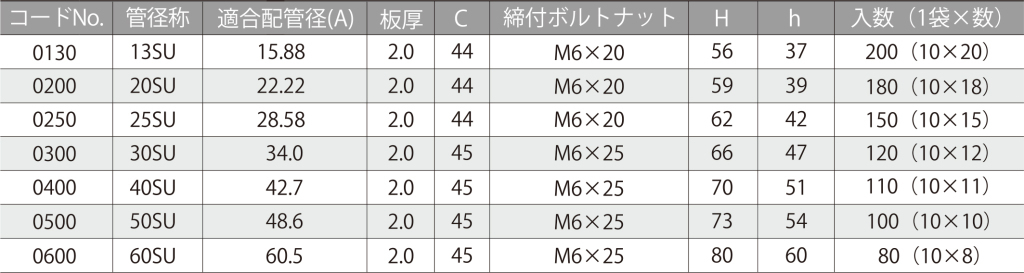

　耐熱100シリーズステンレスSU立バンドBN付　10130010295

サイズの単位はmmです。

[ 特長・用途 ]

■適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■ステンレス製（SUS304）

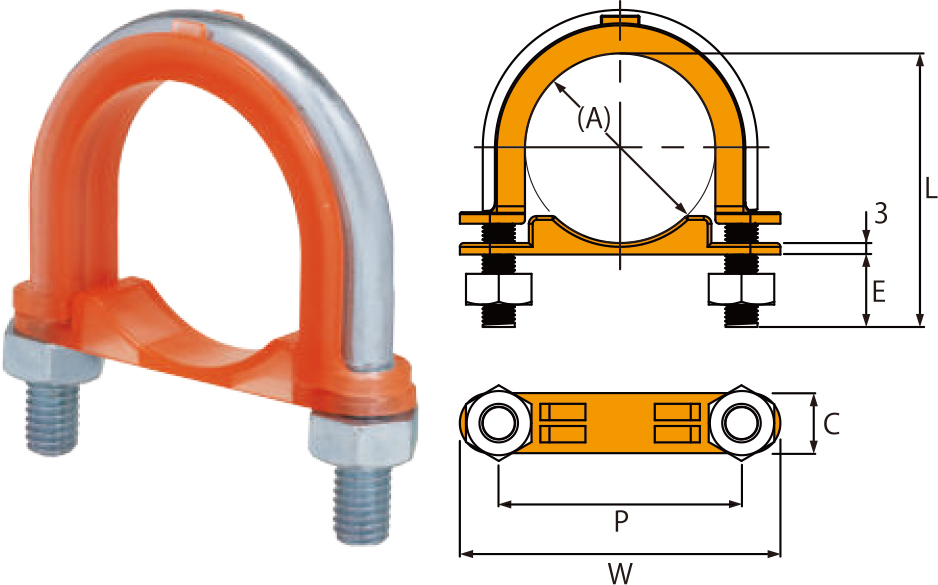

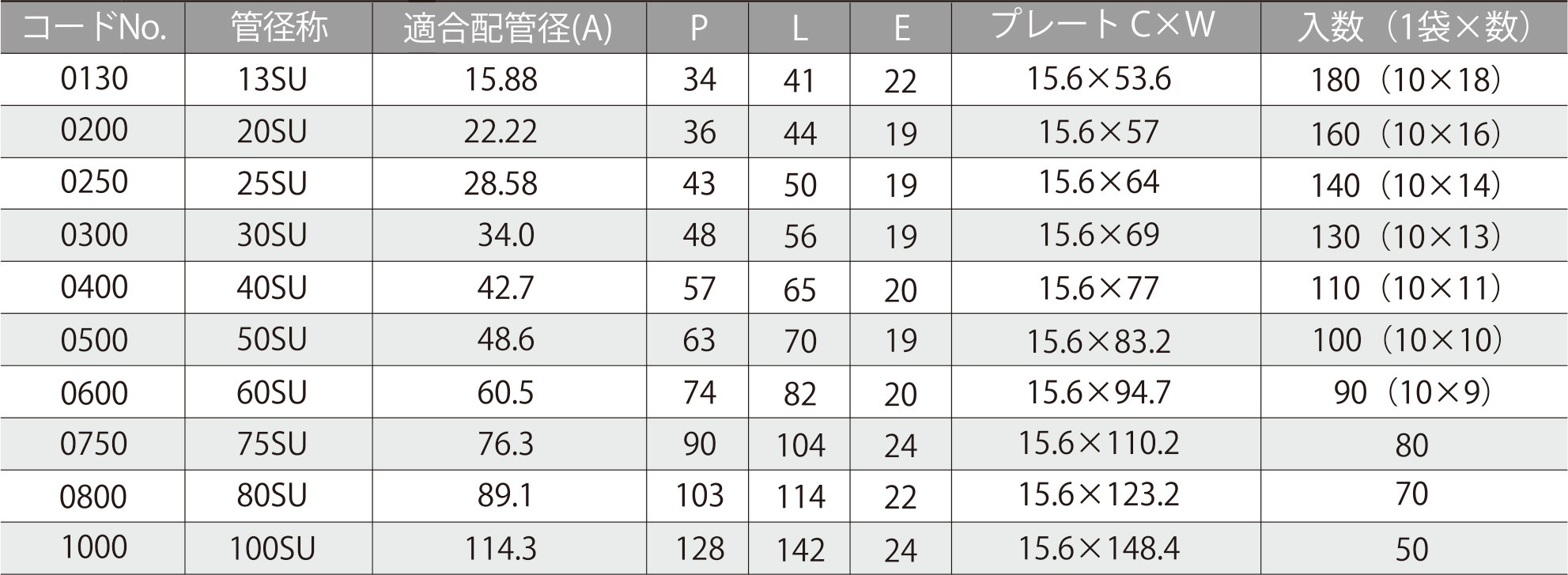

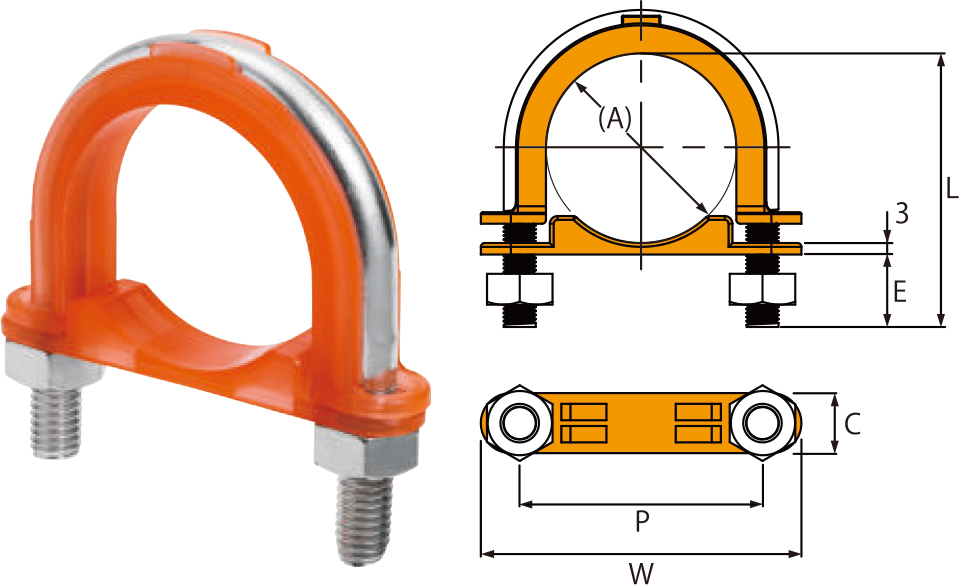

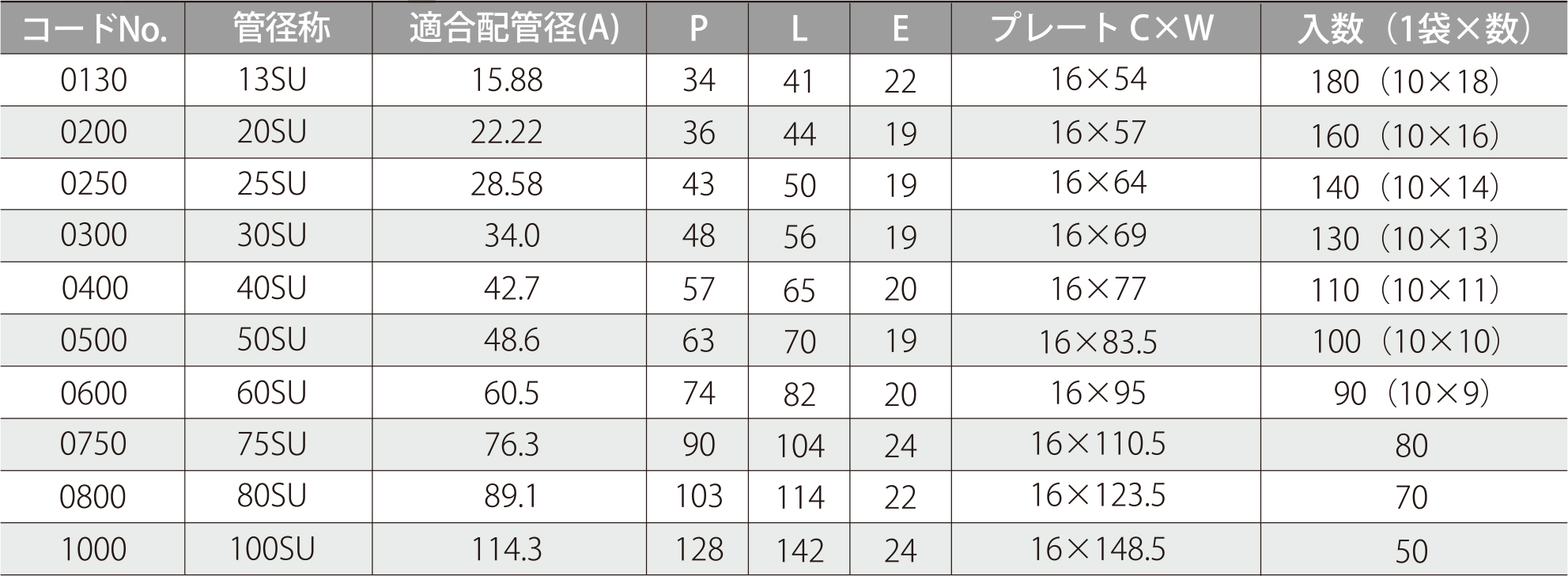

　耐熱100シリーズ SUUボルト　10220070472

サイズの単位はmmです。

[ 特長・用途 ]

■適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■鉄製（電気亜鉛めっき）

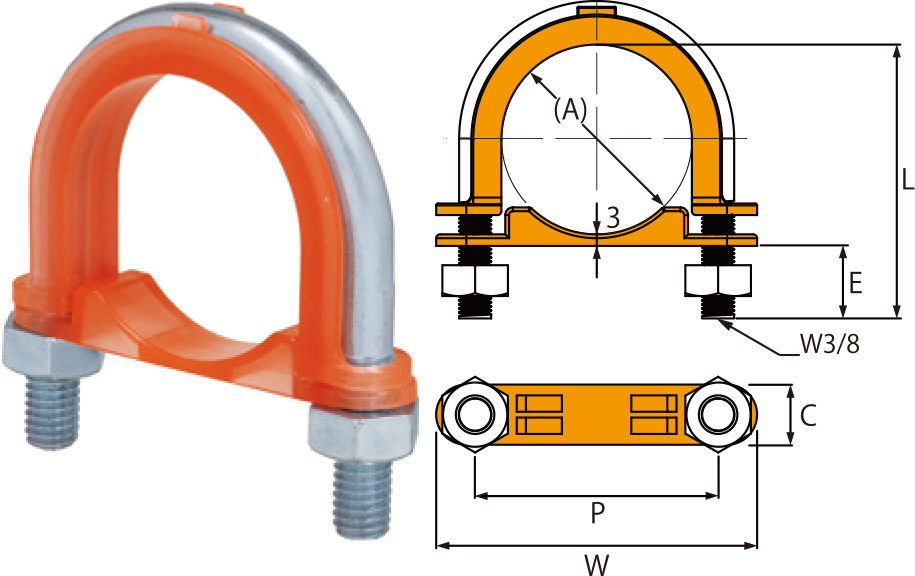

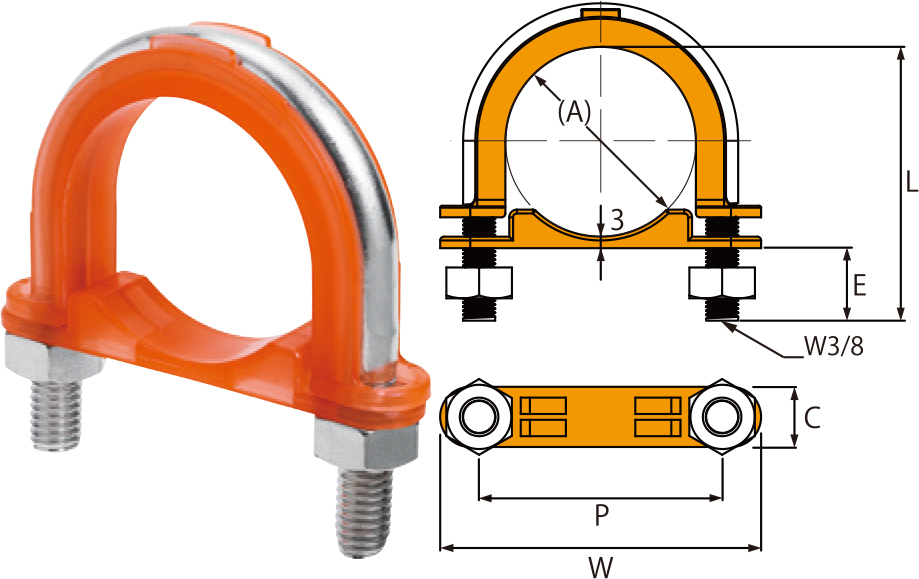

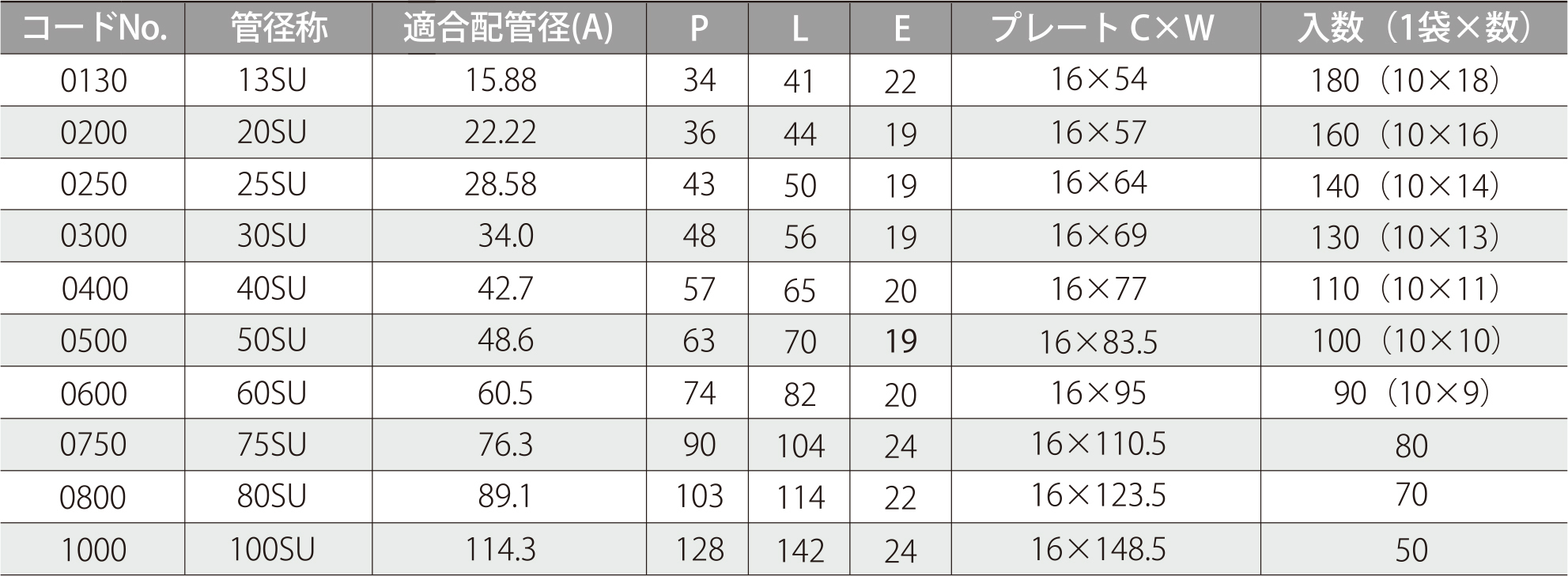

　耐熱100シリーズステンレスSUUボルト　10220070473

サイズの単位はmmです。

[ 特長・用途 ]

■適合管：ステンレス鋼管（薄肉/SU）
■耐熱ポリマー
■ステンレス製（SUS304）

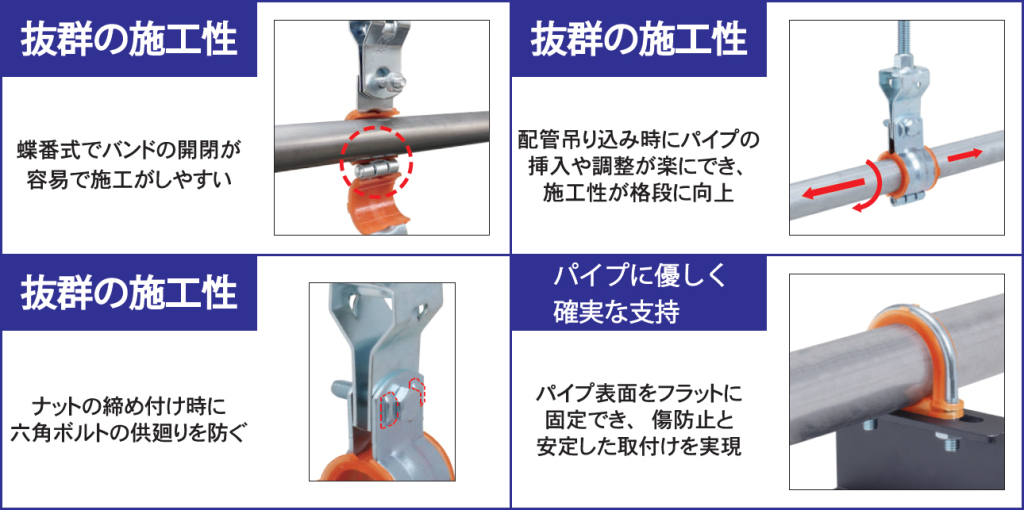

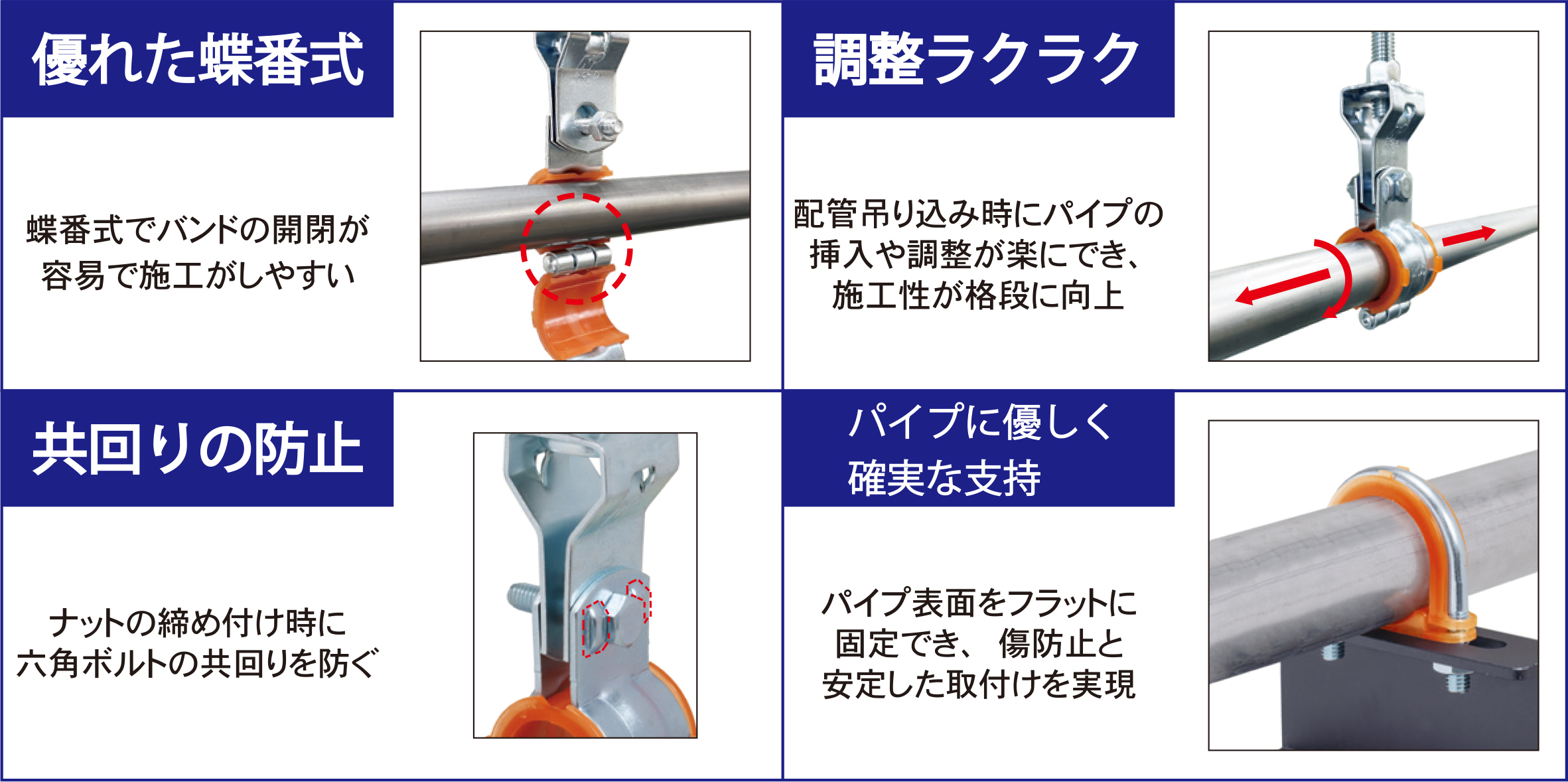

抜群の施工性と使いやすさを追求しました

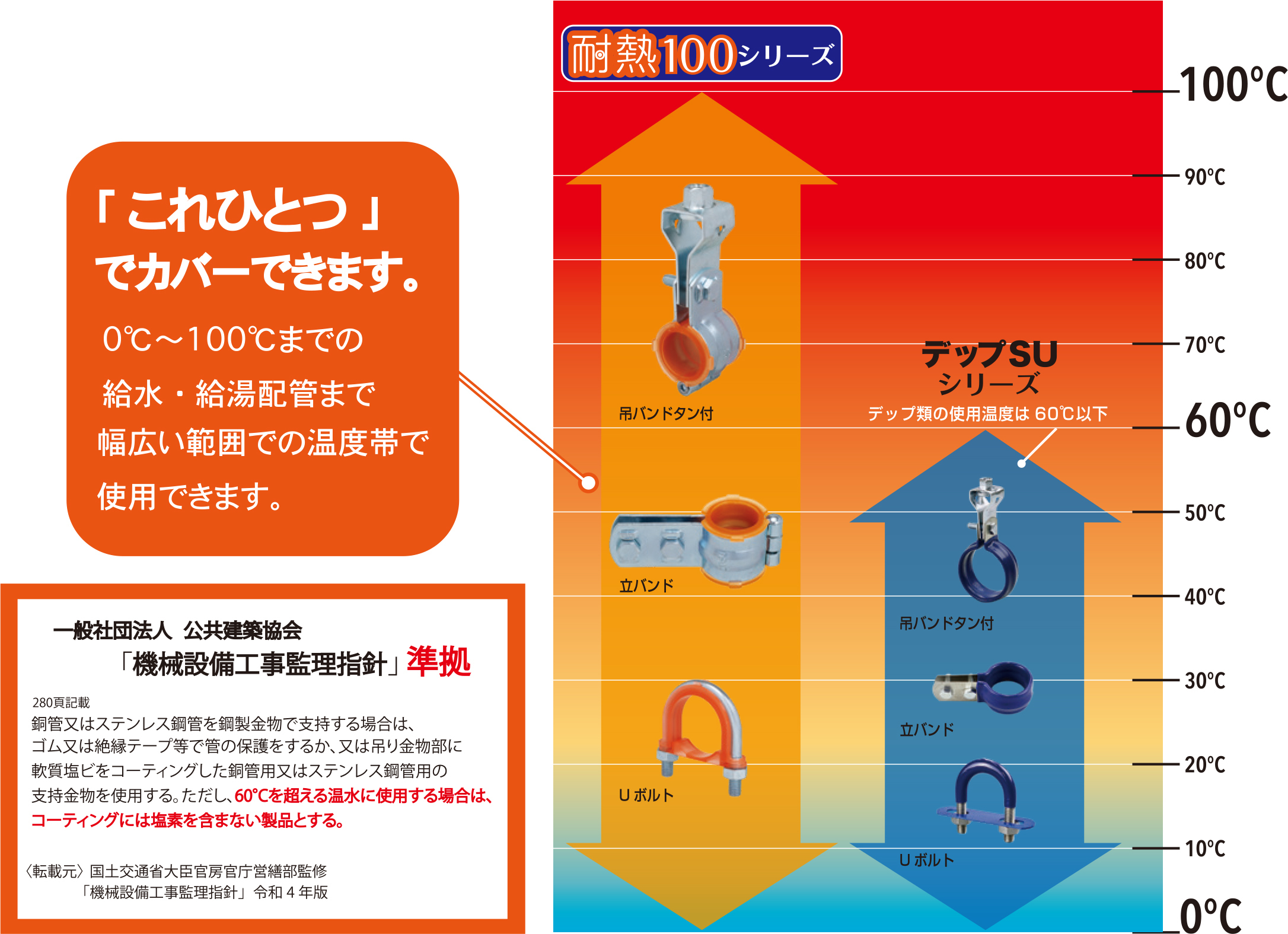

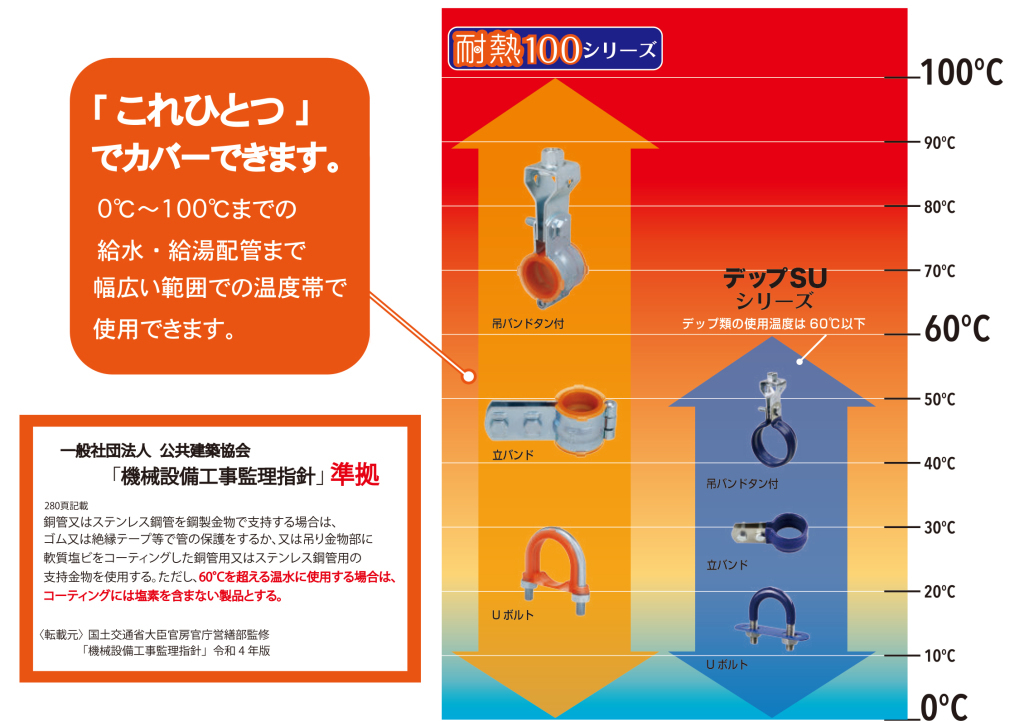

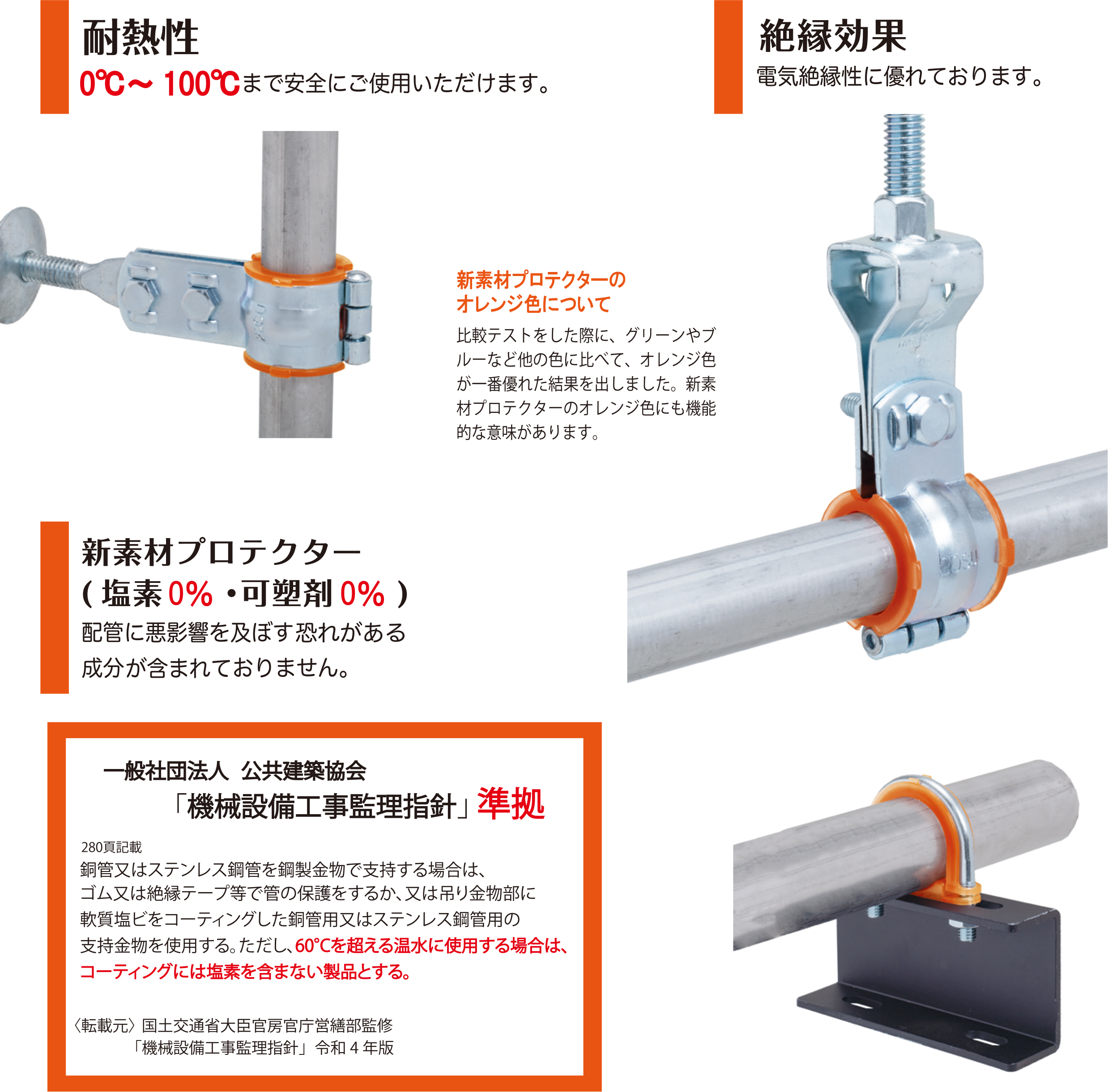

幅広い温度帯で使用を可能にしました

【注意事項】

製品を過酷な条件下に置き、意図的に劣化を進める加速劣化試験をもとに製品寿命を検証しておりますが、現実に起こり得る全ての劣化要因を予測、再現できないことから、試験結果は参考値としてご理解願います。
水が配管等に付着、滞留等があると配管を腐食させる原因となりますので、温度差による結露や外部からの水の侵入等が発生しないように、保温材やラッキング等で隙間ない施工をお願いします。
耐熱100シリーズは、給水・給湯配管専用の支持金具です。
蒸気配管は、耐熱温度（100℃）を超える可能性があるため使用しないでください。
当製品はプラスチックが含まれますので、過度な衝撃が加わらないように注意してください。
取り付け等、その他注意事項は別紙仕様書をご確認ください。
