振れ止めエースハンガー

カタログダウンロード

  配管用耐震補助金具



配管用耐震金具

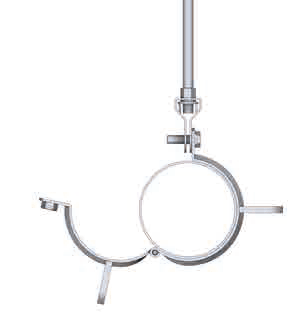

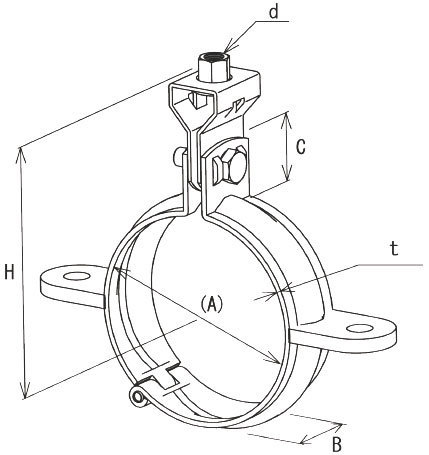

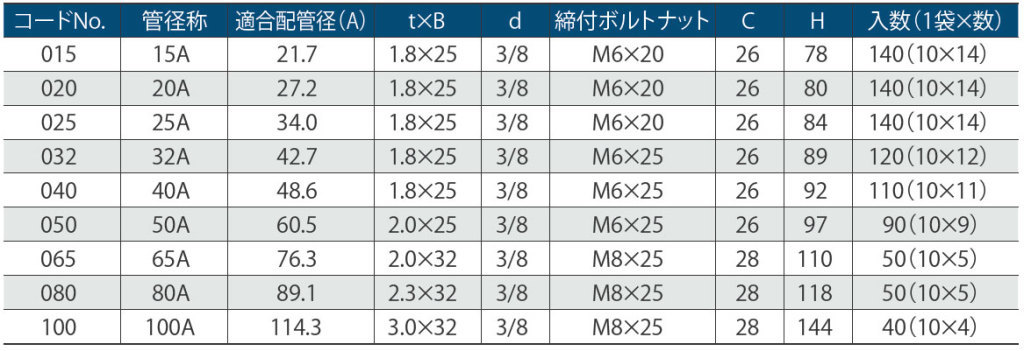

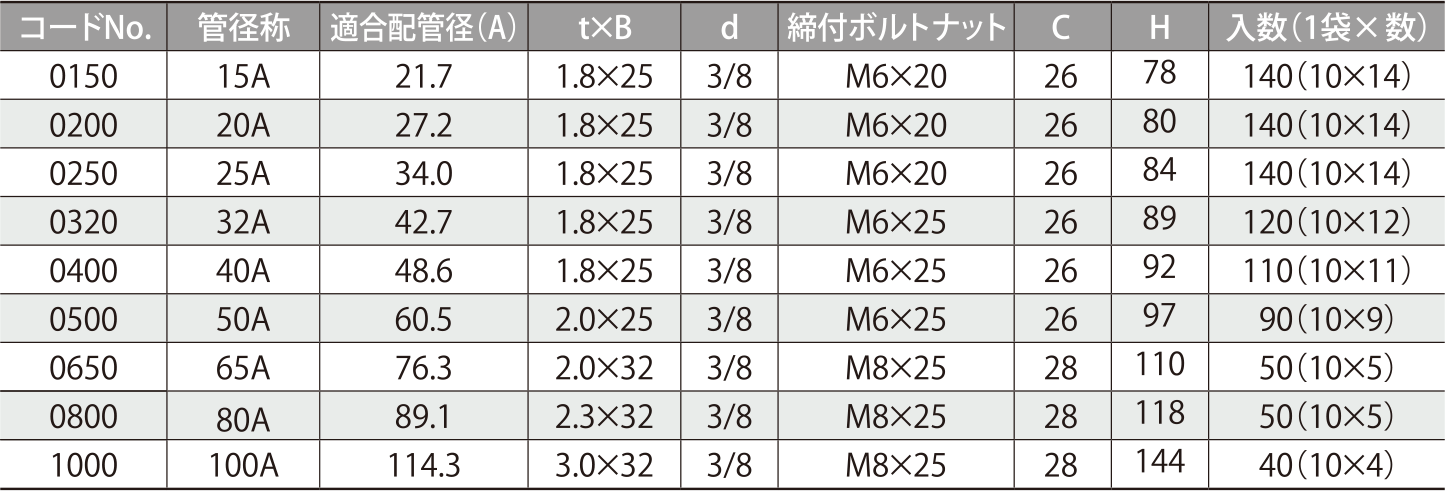

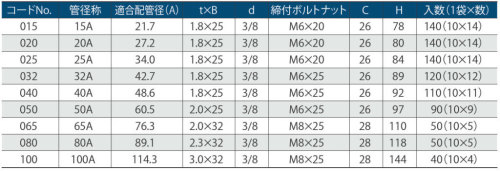

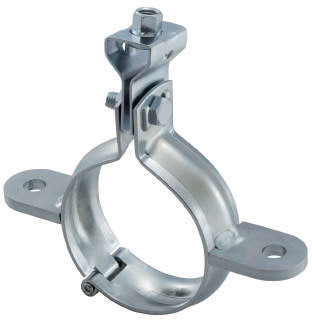

エースハンガー N-150101

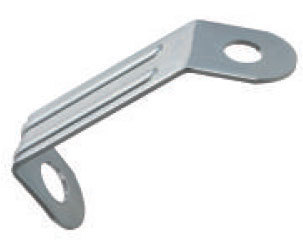

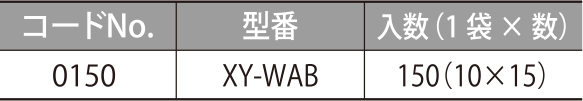

振れ止め金具(XY-WAB) N-150201




[ 特長・用途 ]

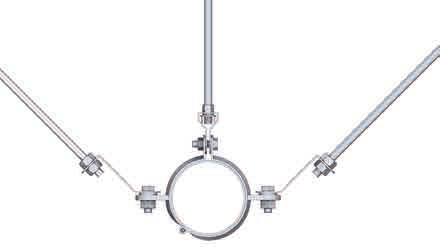

■ 5点支持用振れ止め金具です。

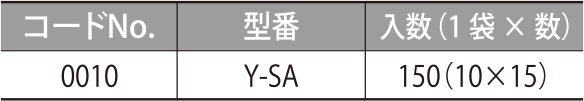

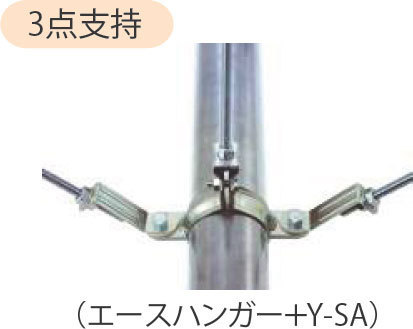

振れ止め金具(Y-SA) N-150202




[ 特長・用途 ]

■ 3点支持用振れ止め金具です。


スラブ固定金具


3Dタンバックル N-010532




[ 特長・用途 ]

■ 独自の回転機構により、自由な角度・向きに吊りボルトを吊り下げできます。

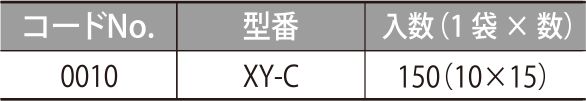

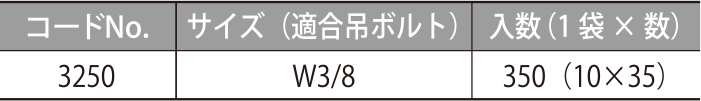

振れ止め金具(XY-C) N-150203




[ 特長・用途 ]

■ 天井スラブに吊りボルトを接続する金具です。


施工手順

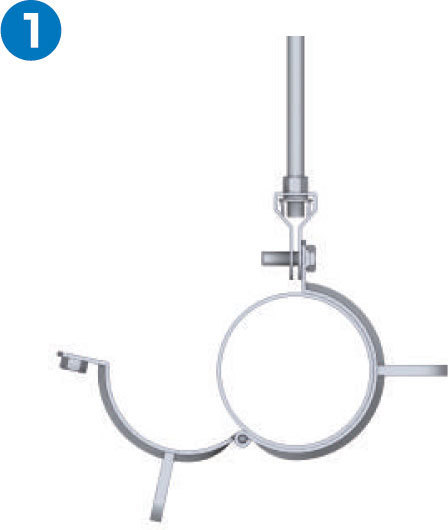

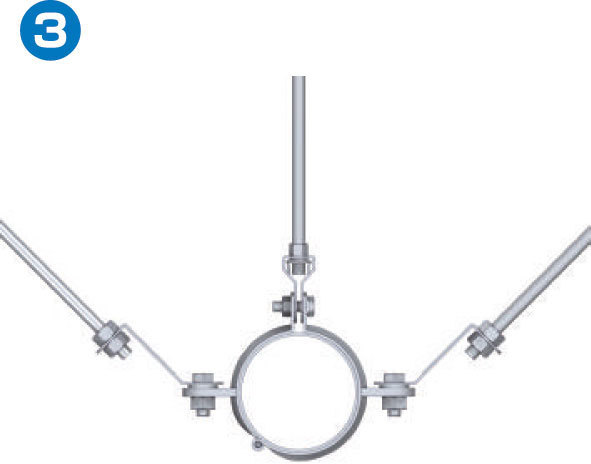

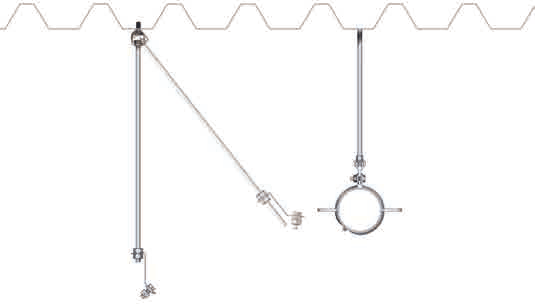

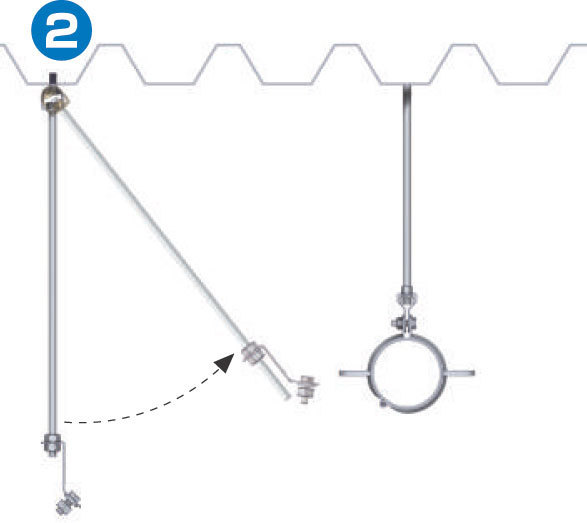

エースハンガーを配管支持施工します。   天井スラブにスラブ固定金具を取り付け、吊りボルトと振れ止め金具を接続します。   エースハンガーと振れ止め金具を接続し、5点(3点)を均等になるよう施工します。

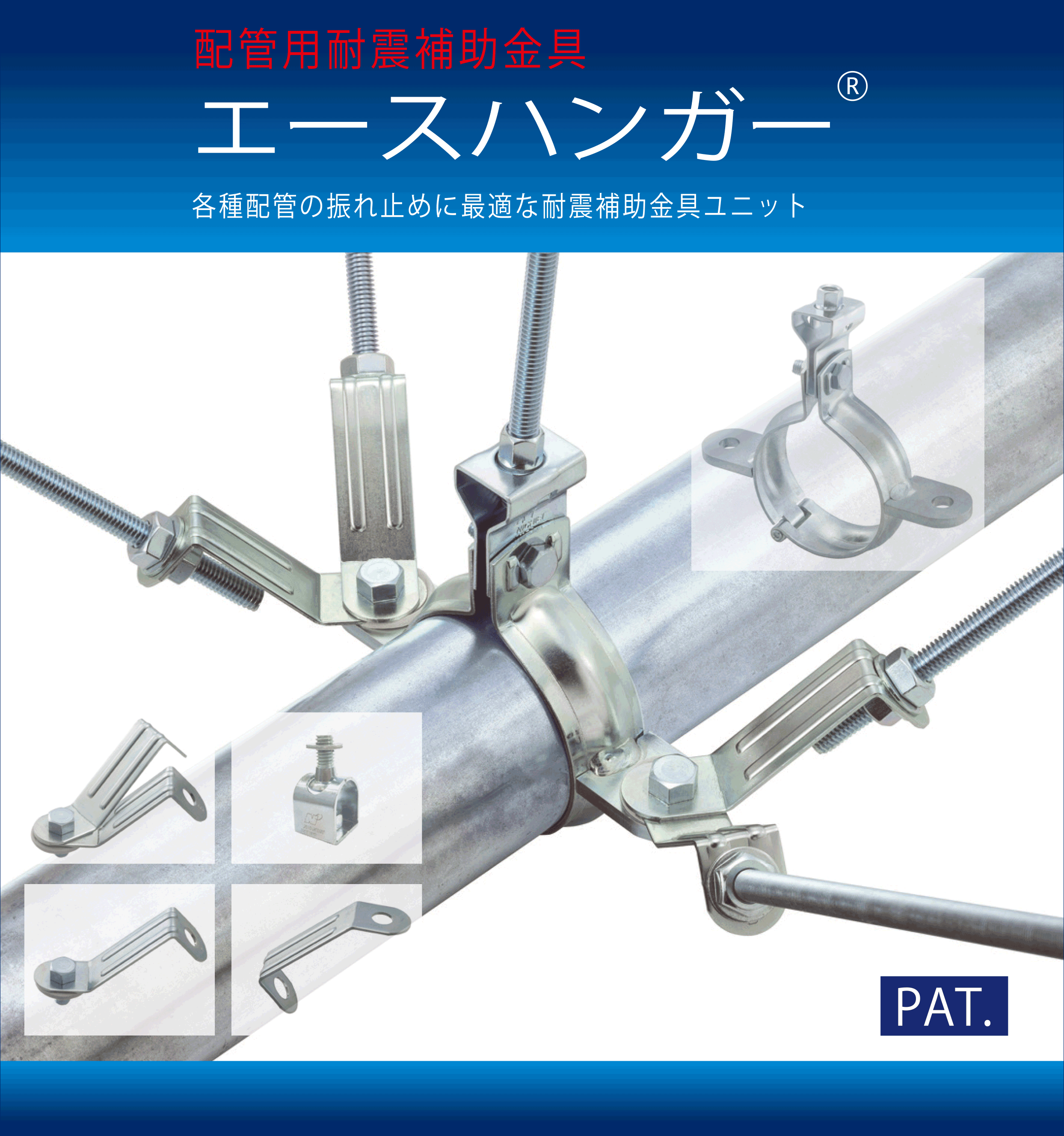

設備耐震用補助金具(エースハンガー)



配管及び各種設備用振れ止め金具

設備耐震補助金具類に使用される主材質
鉄製

表面処理(鉄製)
電気亜鉛めっき
溶融亜鉛めっき

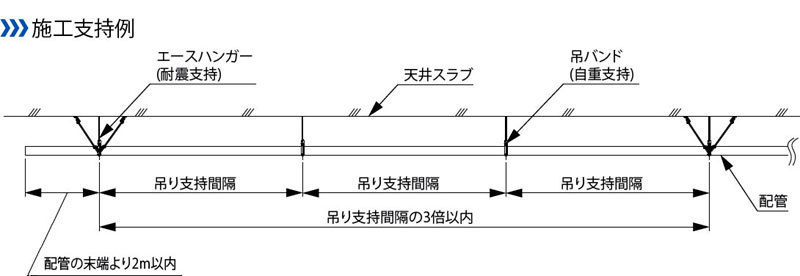

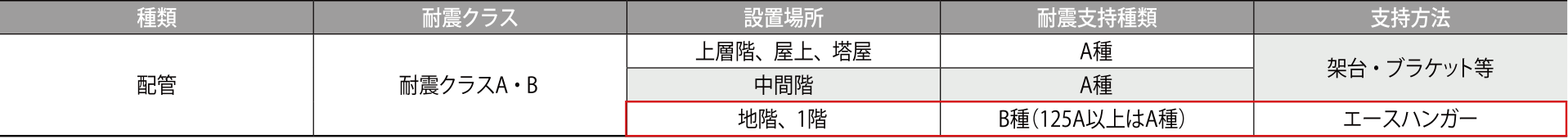

建築設備耐震設計・施工指針2014年版(推奨)



耐震支持の適用(B種)
対象設備…配管
設置場所…地階及び1F
支持間隔…標準支持間隔の3倍以内に一箇所、配管の末端より2m以内も行う。
適合規格…100A以下

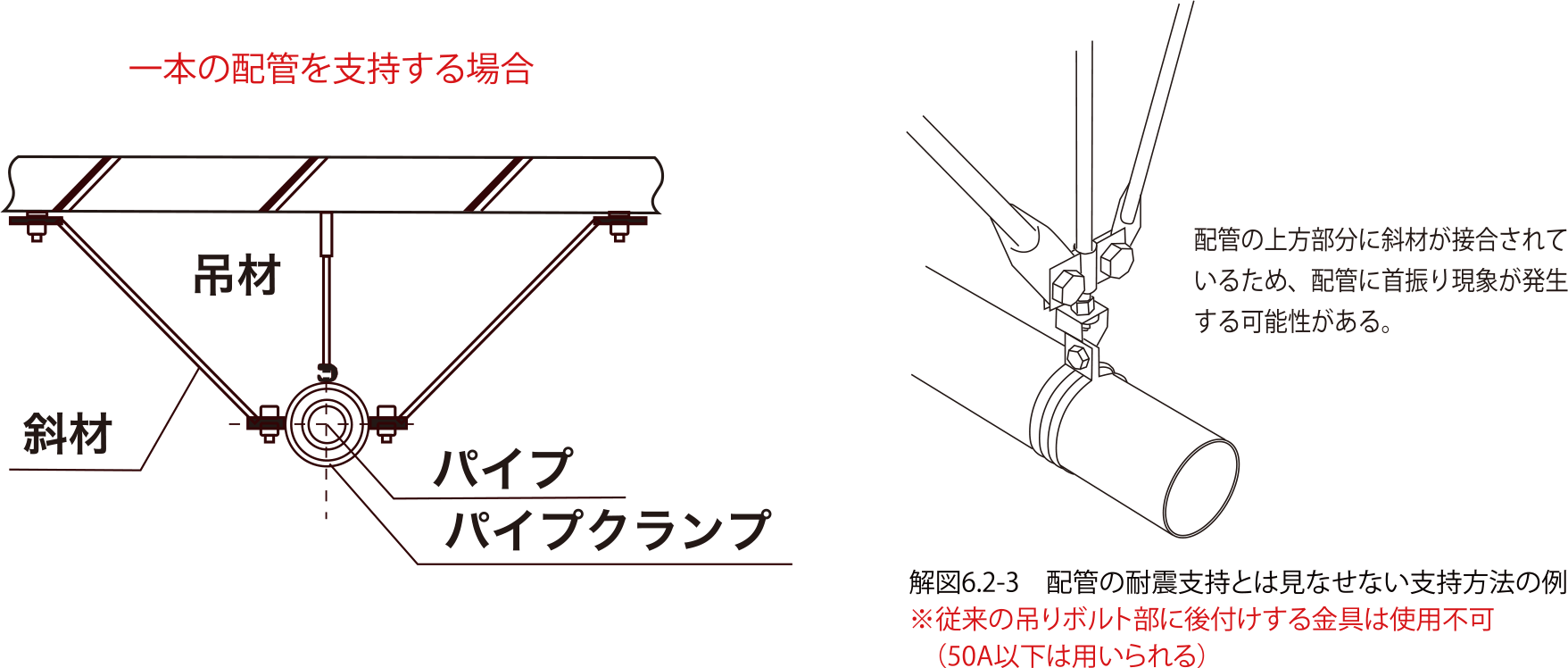

施工指針に基づいた配管の耐震支持方法
施工指針に基づいた配管の耐震支持方法


 使用上の注意
●本来の使用目的以外での使用はご遠慮ください。
●同梱されている商品以外は使用しないでください。性能が十分に発揮されない場合があります。
●振れ止め金具の取付け間違いに注意してください。

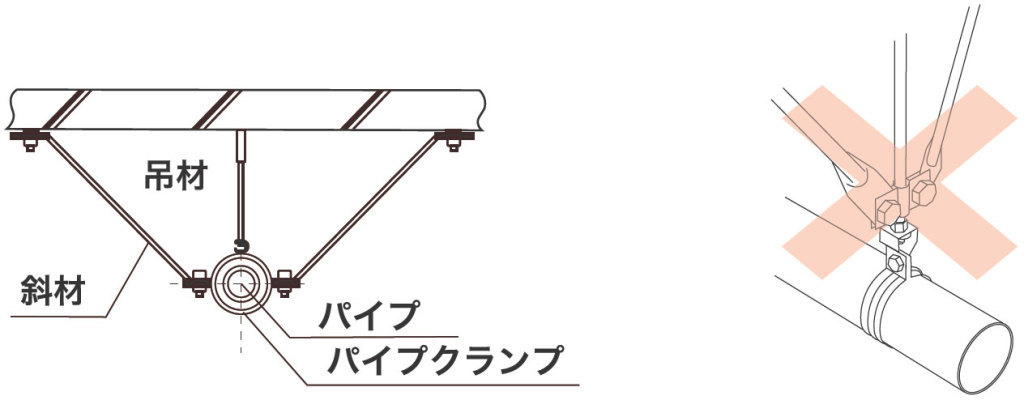

●振れ止め金具の斜材角度は45°~60°の範囲で使用してください。止むを得ず推奨取付範囲外に取付ける場合、スラブ側は3Dタンバックルを使用してください。
●振れ止め金具への過度な締め込みによる吊りボルトの座屈に注意してください。
●振れ止め金具の角度調整を何度も行うと応力破断が発生する恐れがあります。
●施工要領書をご参照の上、適切な施工をお願いします。

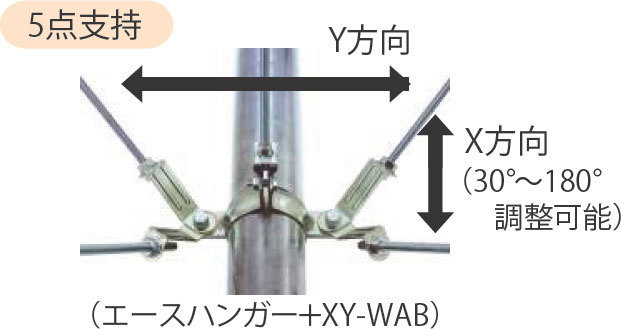

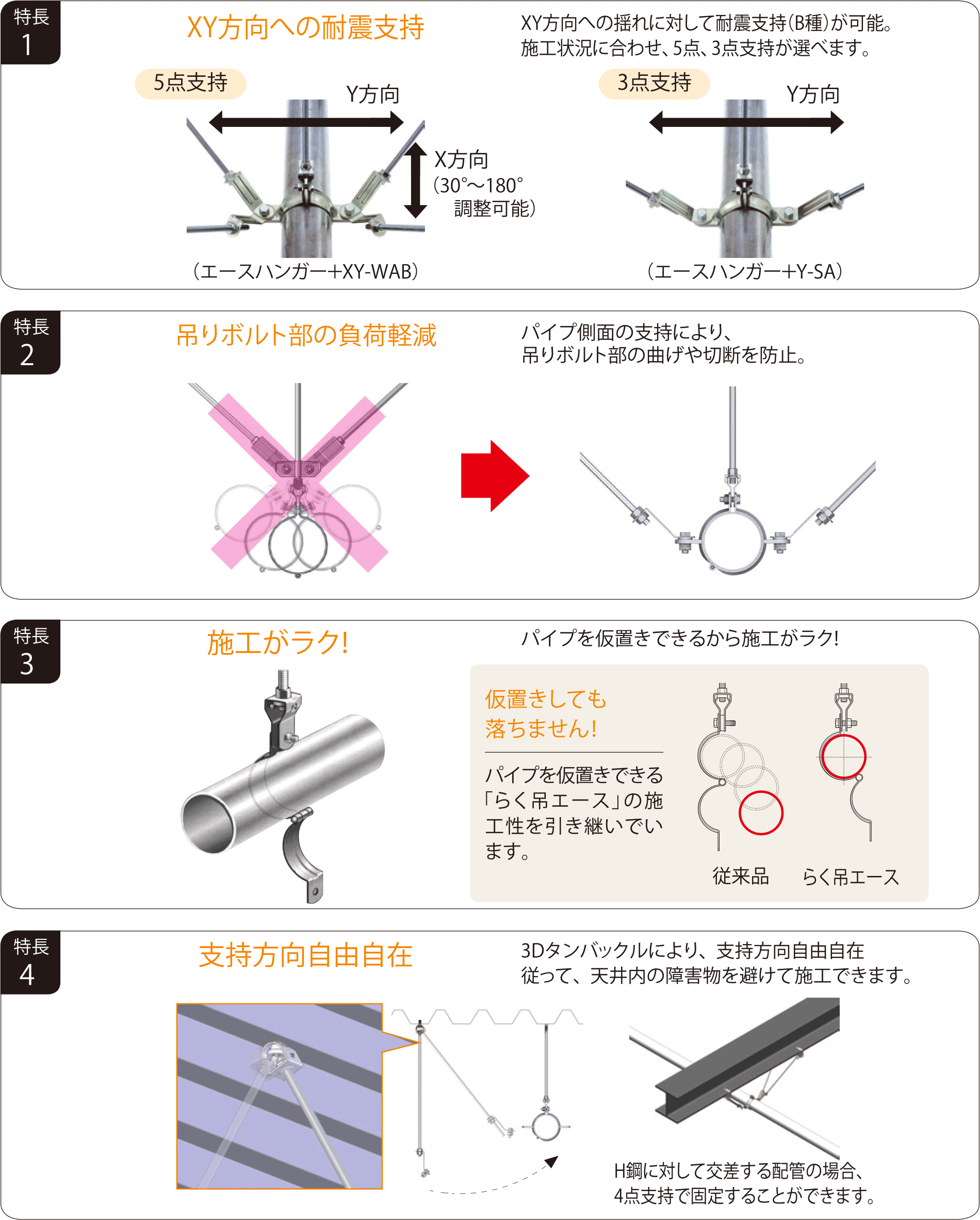

特長1 XY 方向への耐震支持

XY 方向への揺れに対して耐震支持(B 種)が可能。
施工状況に合わせ、5 点、3 点支持が選べます。

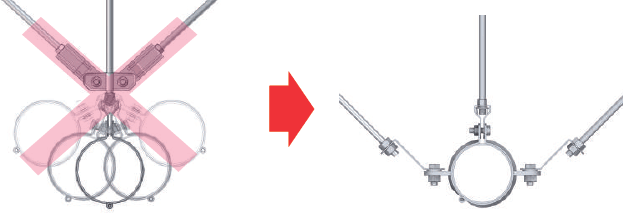

特長2 吊りボルト部の負荷軽減

パイプ側面の支持により、
吊りボルト部の曲げや切断を防止。

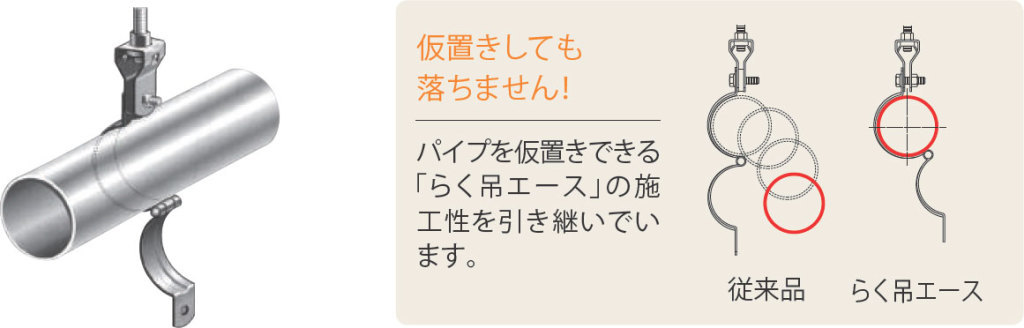

特長3 施工がラク!

パイプを仮置きできるから施工がラク!

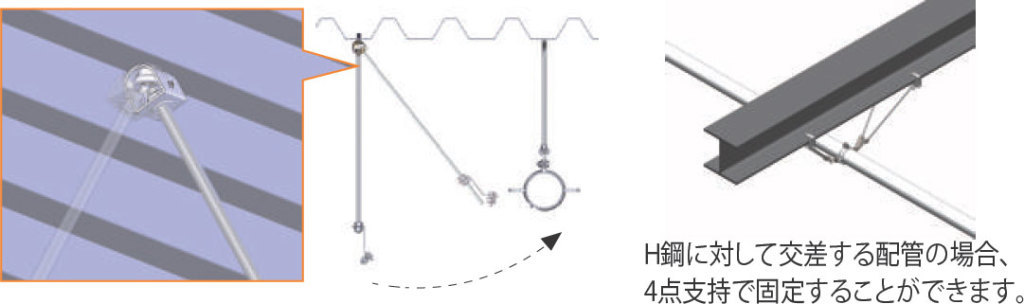

特長4 支持方向自由自在

3Dタンバックルにより、支持方向自由自在
従って、天井内の障害物を避けて施工できます。
施工要領書ダウンロードカタログダウンロード

日栄製作品(特注加工品)を承ります
