電気絶縁・管保護屋内配管支持

カタログダウンロード

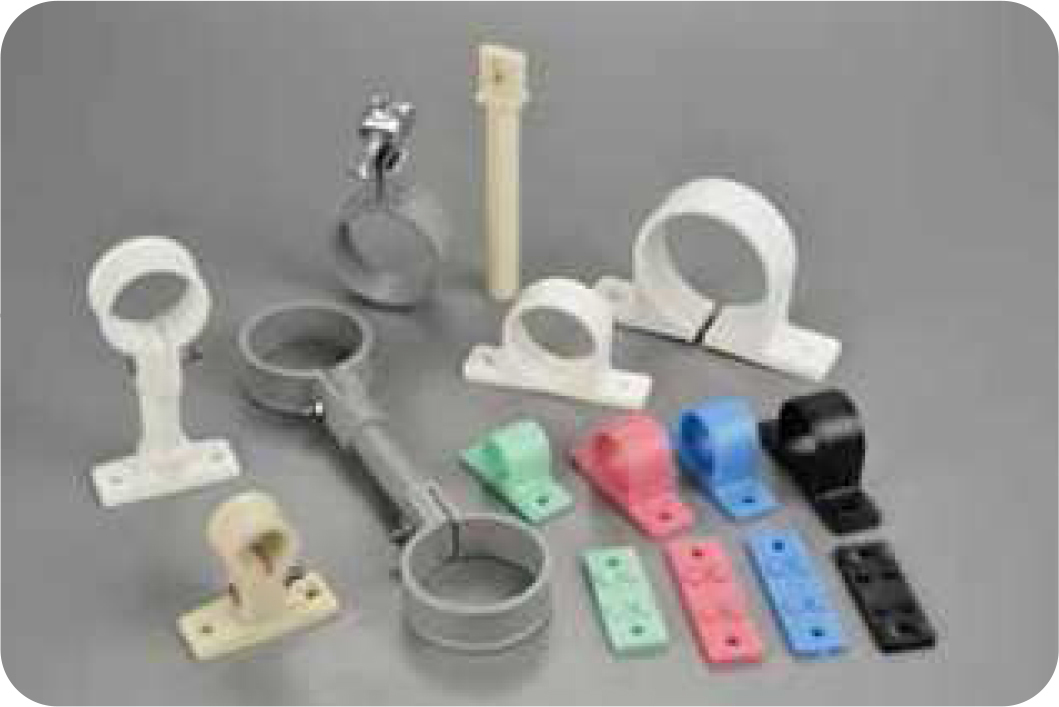

電気絶縁・管保護屋内配管支持樹脂バンド
管の電気絶縁・きず等の保護に優れた配管支持金具

樹脂バンド類に使用される主材質
● 汎用プラスチック製(ポリプロピレン・ABS樹脂)
樹脂バンド類に使用されるその他材質
● 防振ゴム(NR)

【樹脂バンドご使用上の注意】

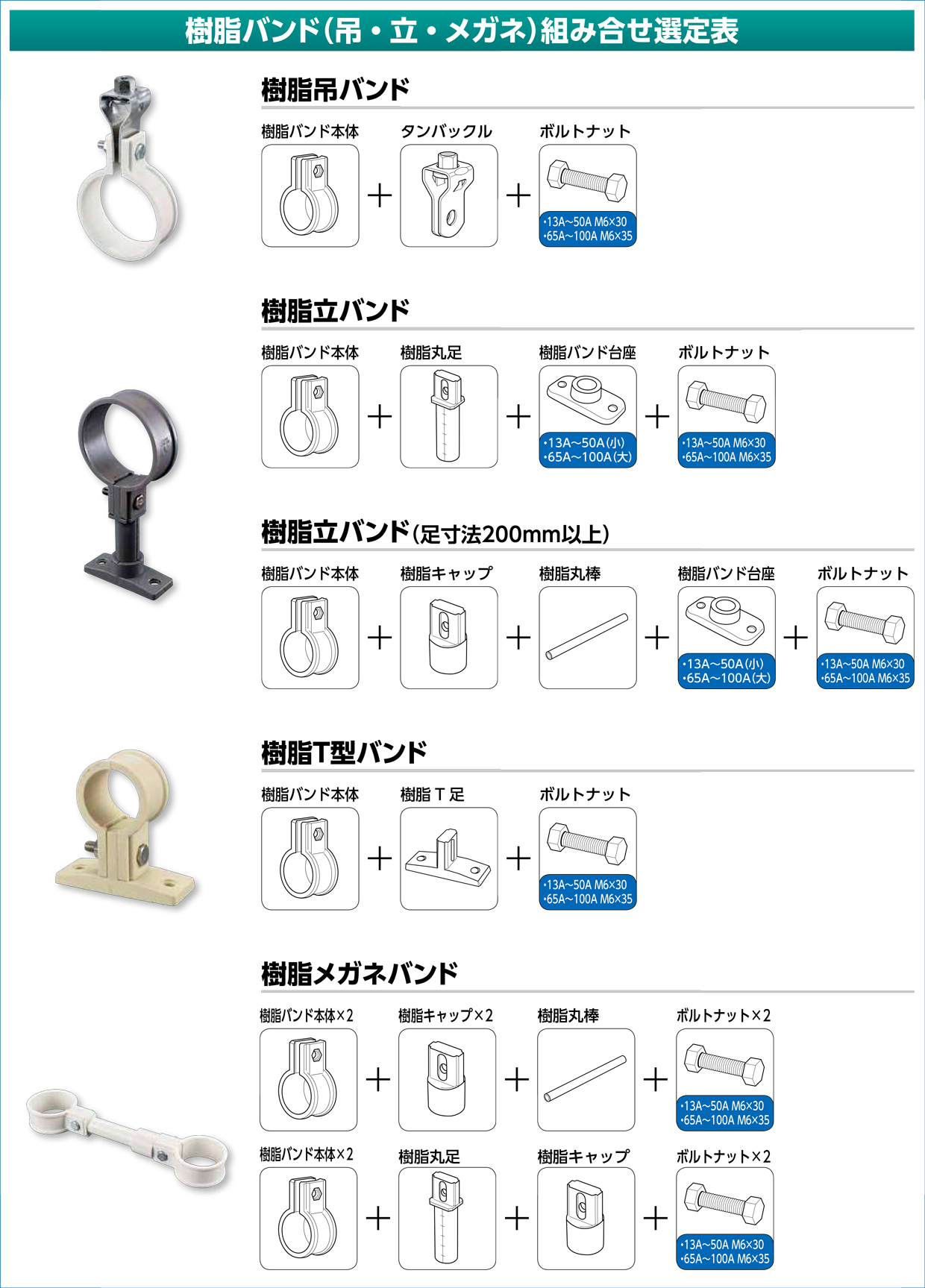

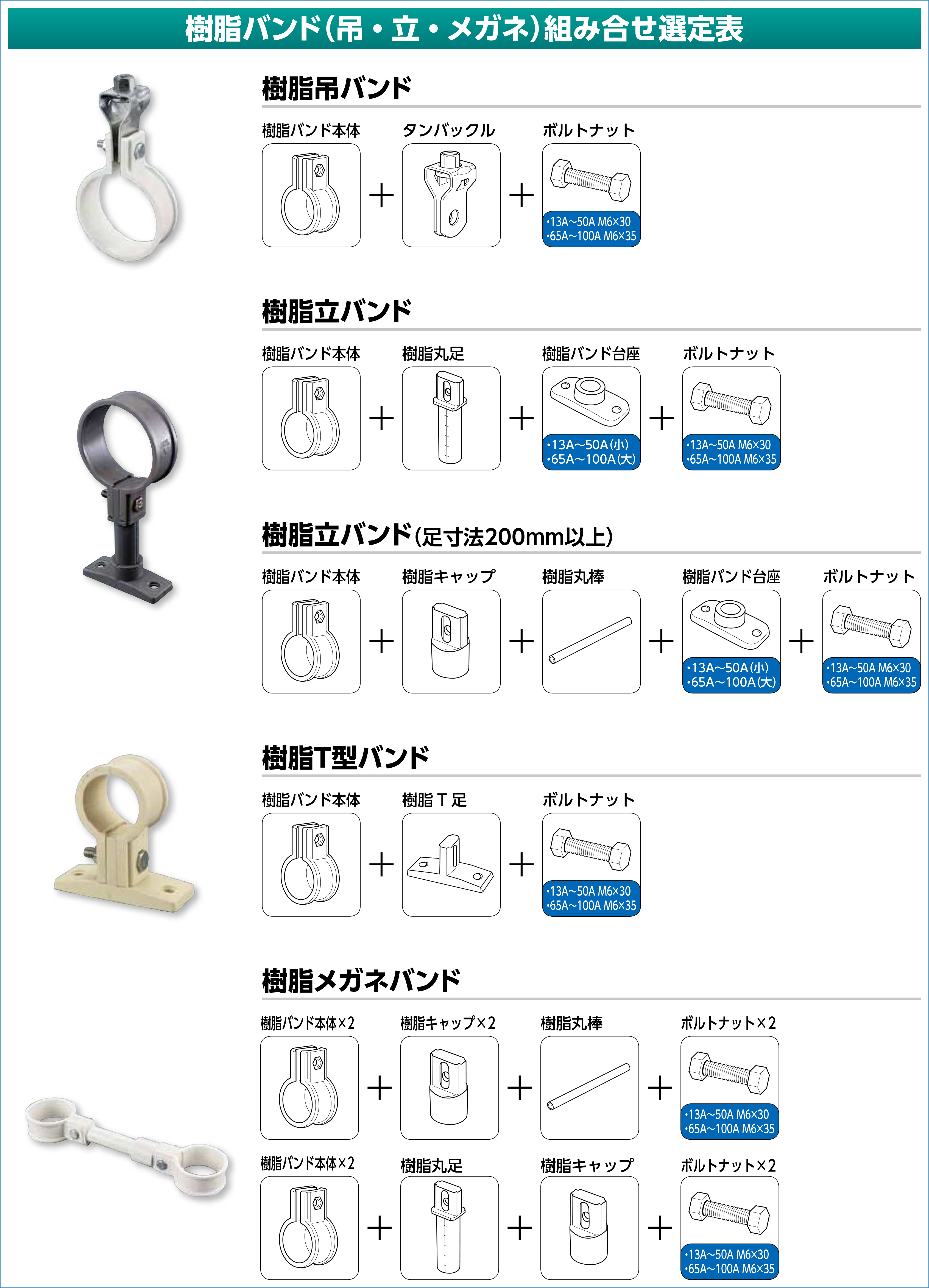

  1. 樹脂バンド本体は、吊バンド、立バンド兼用です。
  2. 吊配管支持間隔は、1.5m以内としてください。
  3. 樹脂立バンドは、立て管の振れ止めバンドです。支持間隔は、通常よりせばめてください。
  4. 樹脂丸足と樹脂バンド台座、樹脂キャップ、樹脂丸棒は、塩ビ接着剤等で完全接着してください。
  5. 樹脂丸棒の切断は、ノコ又は塩ビカッターで行ってください。
  6. 樹脂バンド(サドル含む)等に使用されているPP(ポリプロピレン)材は、特性上、屋外において紫外線等の影響による耐候性の問題から、屋内配管のみにご使用ください。
  7. ガス式鋲打ち機で樹脂サドルを施工される場合、衝撃により破損する場合があります。
  8. その他、カタログ記載注意事項等をご確認の上、ご使用ください。


樹脂サドル

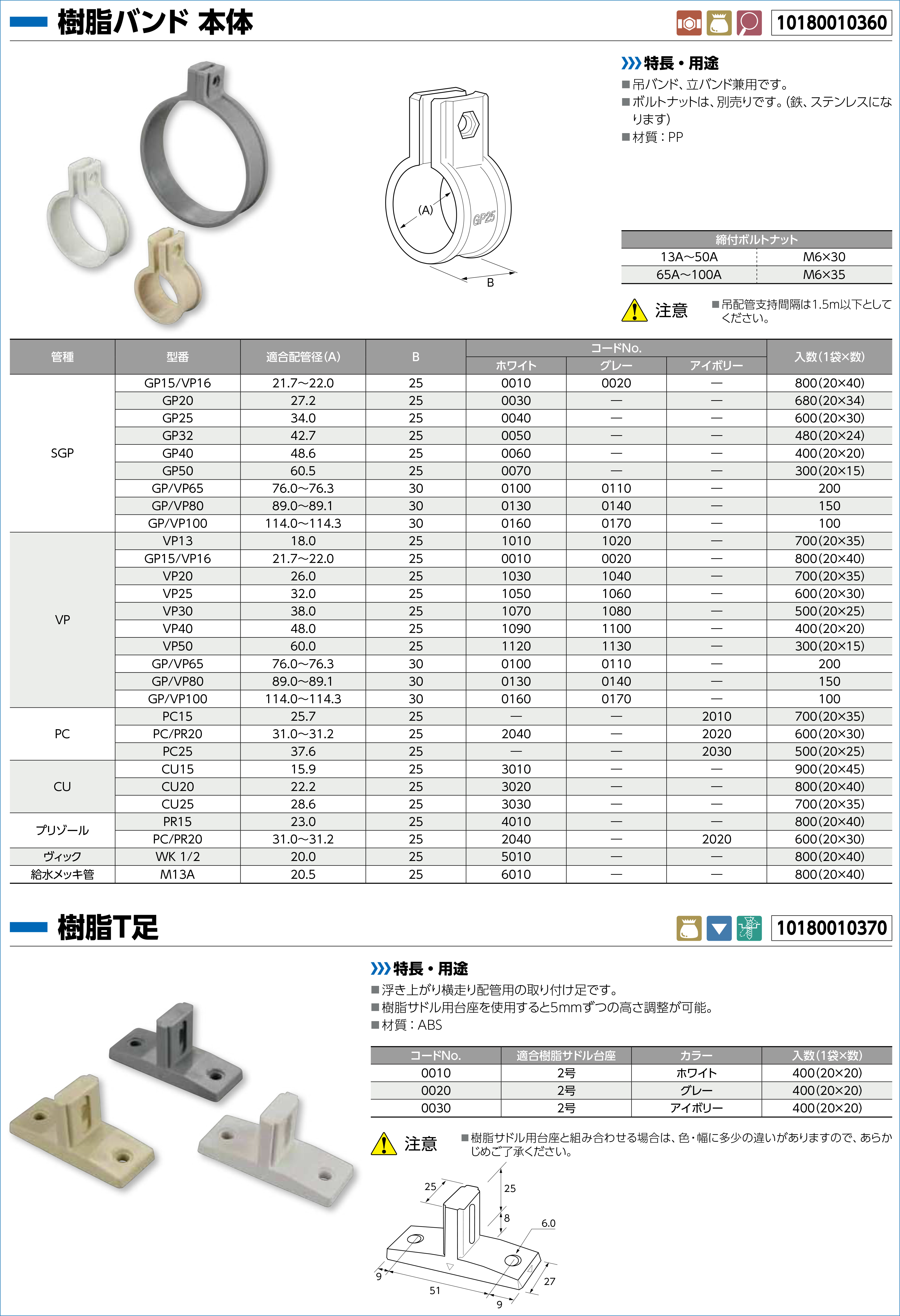

樹脂バンド 本体 N-010360

樹脂バンド 本体

[ 特長・用途 ]

■ 吊バンド、立バンド兼用です。
■ ボルトナットは、別売りです。(鉄、ステンレスにな
ります)
■ 材質:PP
■ 許容耐熱温度:常温80℃まで




【注意】
■ 吊配管支持間隔は1.5m以下として下さい。

↑クリックで拡大



樹脂T足 N-010370

樹脂T足

[ 特長・用途 ]

■ 浮き上がり横走り配管用の取り付け足です。
■ 樹脂サドル用台座を使用すると5mmずつの高さ調整が可能。
■ 材質:ABS


【注意】
■ 樹脂サドル用台座と組み合わせる場合は、色・幅に多少の違いがありますので、あらかじめご了承ください。

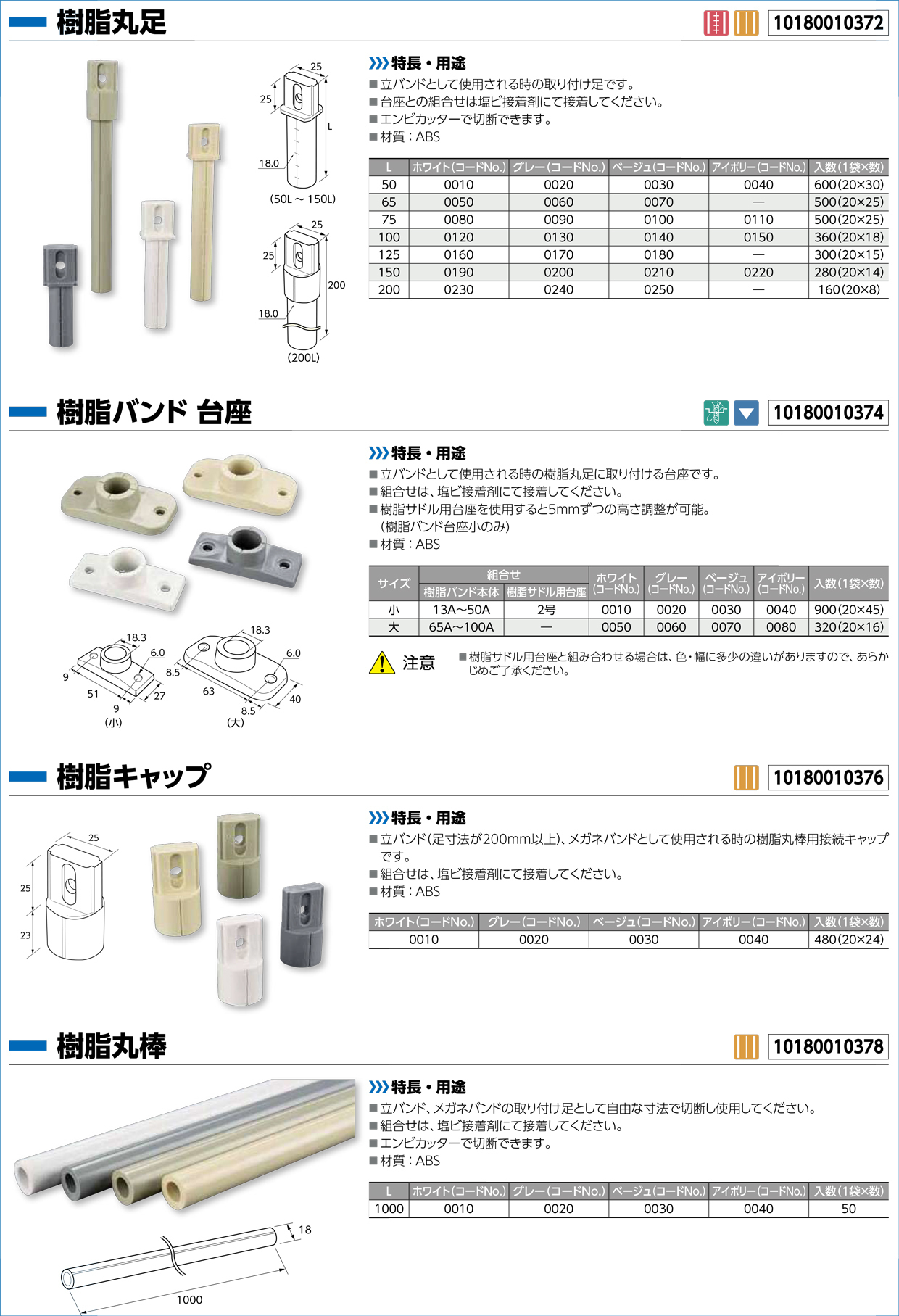

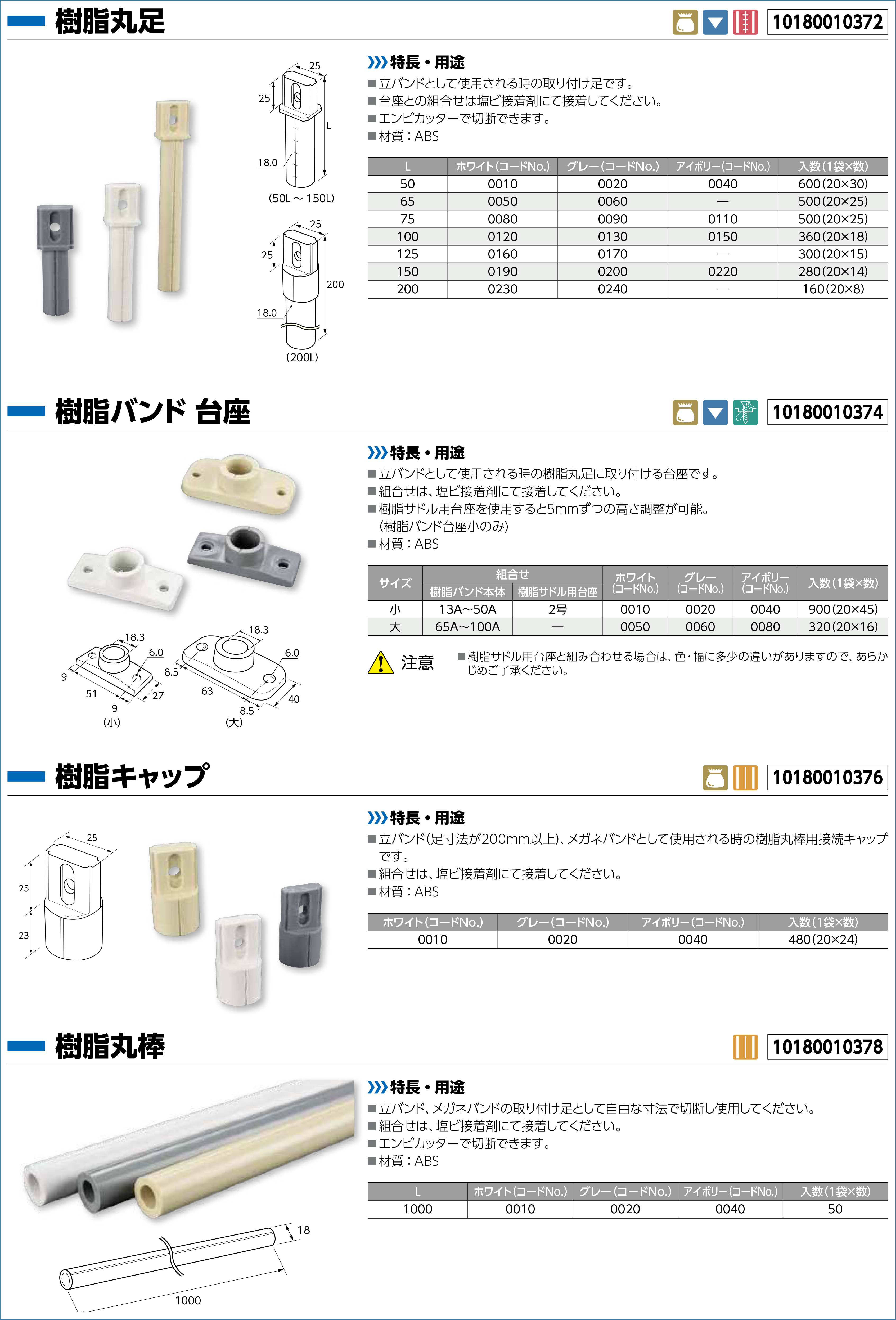

樹脂丸足 N-010372

樹脂丸足

[ 特長・用途 ]

■ 立バンドとして使用される時の取り付け足です。
■ 台座との組合せは塩ビ接着剤にて接着して下さい。
■ エンビカッターで切断できます。
■ 材質:ABS





樹脂バンド 台座 N-010374

樹脂バンド 台座

[ 特長・用途 ]

■ 立バンドとして使用される時の樹脂丸足に取り付ける台座です。
■ 組合せは、塩ビ接着剤にて接着して下さい。
■ 樹脂サドル用台座を使用すると5mmずつの高さ調整が可能。
(樹脂バンド台座小のみ)
■ 材質:ABS


【注意】
■ 樹脂サドル用台座と組み合わせる場合は、色・幅に多少の違いがありますので、あらか
じめご了承ください。





樹脂キャップ N-010376

樹脂キャップ

[ 特長・用途 ]

■ 立バンド(足寸法が200mm以上)、メガネバンドとして使用される時の樹脂丸棒用接続キャップ
です。
■ 組合せは、塩ビ接着剤にて接着して下さい。
■ 材質:ABS
センターライン





樹脂丸棒 N-010378

[ 特長・用途 ]

■ 立バンド、メガネバンドの取り付け足として自由な寸法で切断し使用して下さい。
■ 組合せは、塩ビ接着剤にて接着して下さい。
■ エンビカッターで切断できます。
■ 材質:ABS
センターライン

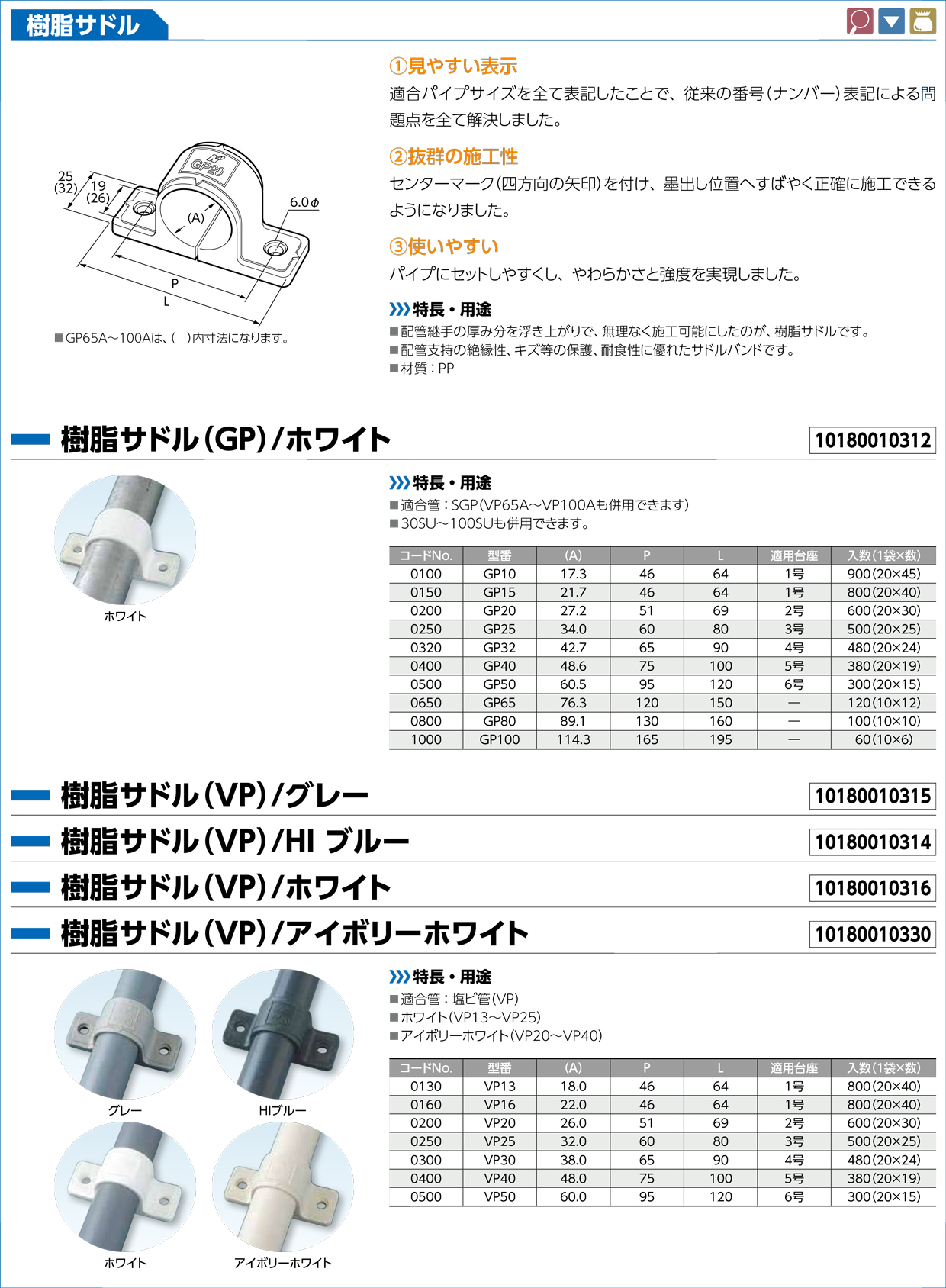

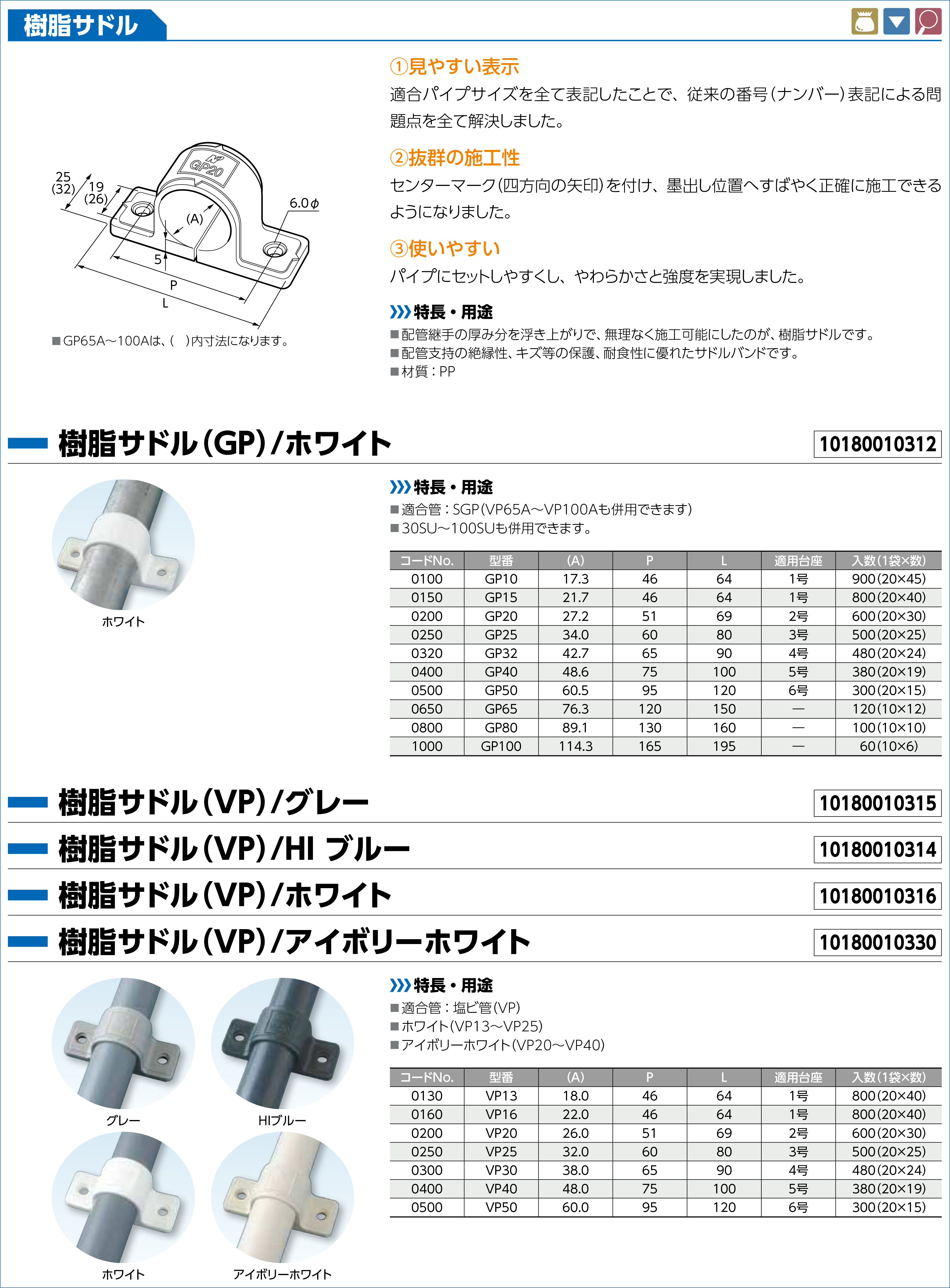

樹脂サドル(GP)/ホワイト N-010312

樹脂サドル(GP)/ホワイト

[ 特長・用途 ]

■ 適合管:SGP(VP65A~VP100Aも併用できます)
■ 30SU~100SUも併用できます。





樹脂サドル(VP)/グレー N-010315
樹脂サドル(VP)/HI ブルー N-010314
樹脂サドル(VP)/ホワイト N-010316
樹脂サドル(VP)/アイボリーホワイト N-010330


樹脂サドル(VP)

[ 特長・用途 ]

■ 適合管:塩ビ管(VP)
■ ホワイト(VP13~VP25)
■ アイボリーホワイト(VP20~VP40)

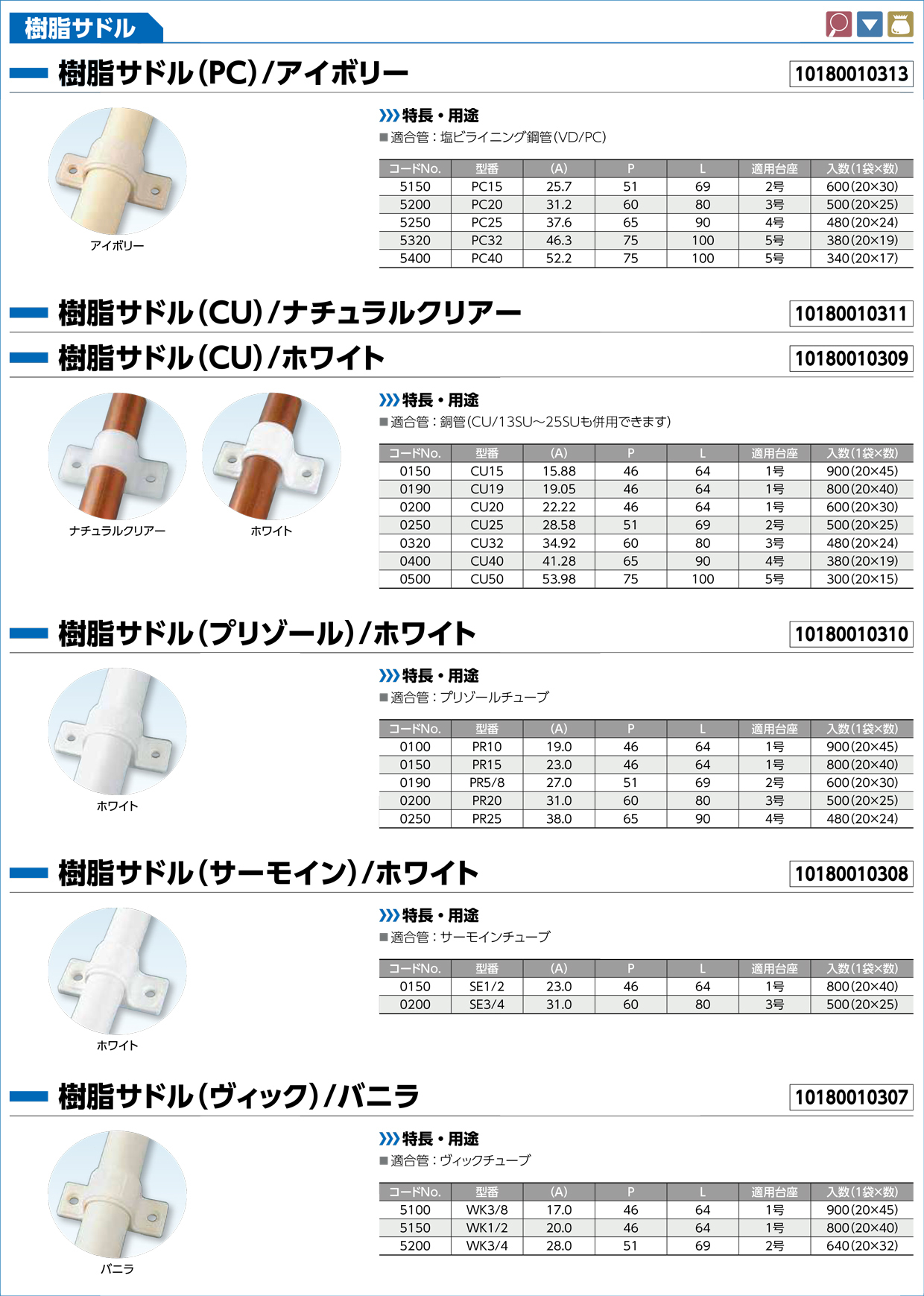

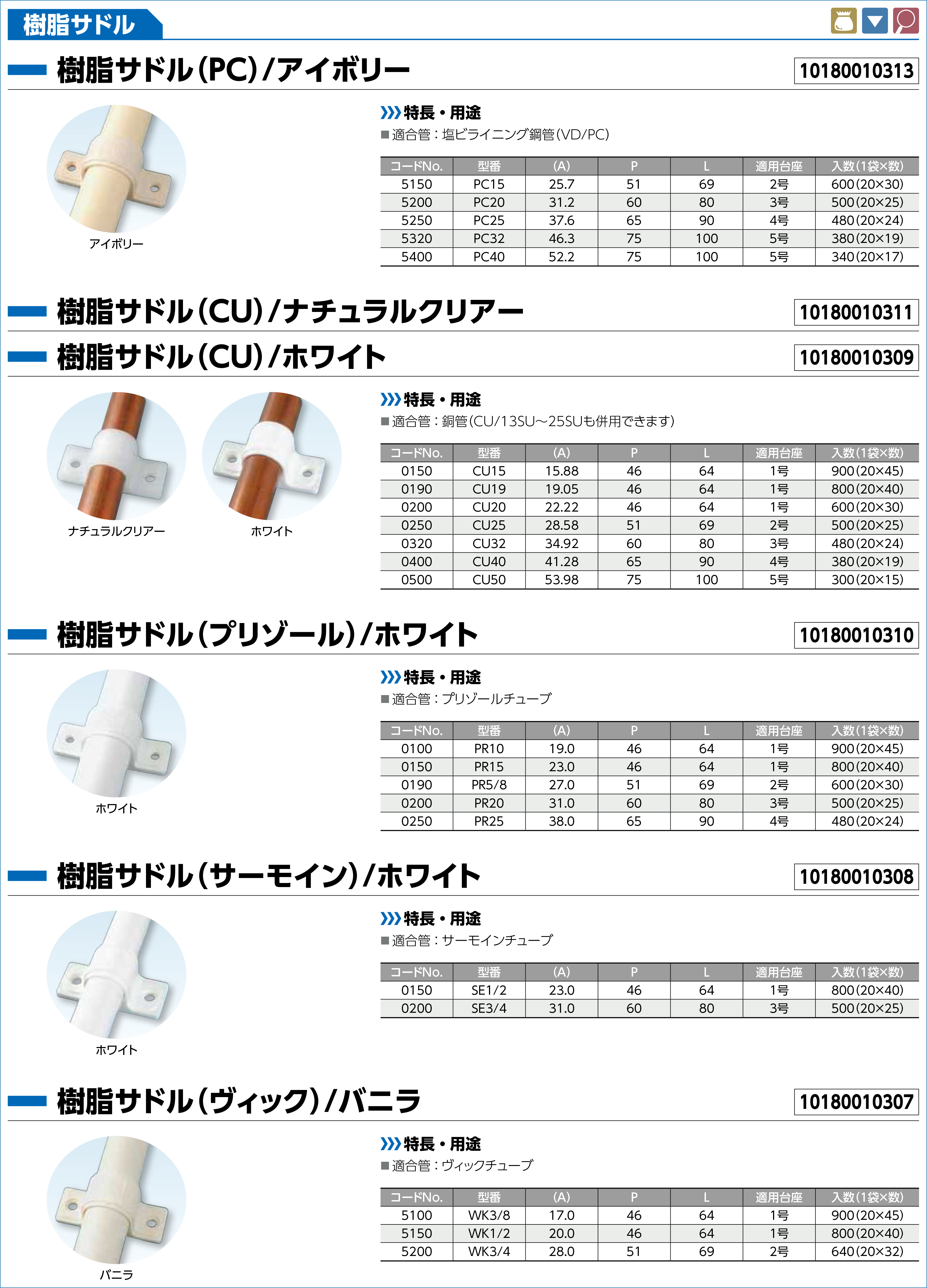

樹脂サドル(PC)/アイボリー N-010313

樹脂サドル(PC)/アイボリー

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)





樹脂サドル(CU)/ナチュラルクリアー N-010311
樹脂サドル(CU)/ホワイト N-010309



[ 特長・用途 ]

■ 適合管:銅管(CU/13SU~25SUも併用できます)





樹脂サドル(プリゾール)/ホワイト N-010310

樹脂サドル(プリゾール)/ホワイト

[ 特長・用途 ]

■ 適合管:プリゾールチューブ





樹脂サドル(サーモイン)/ホワイト N-010308

樹脂サドル(サーモイン)/ホワイト

[ 特長・用途 ]

■ 適合管:サーモインチューブ





樹脂サドル(ヴィック)/バニラ N-010307

樹脂サドル(ヴィック)/バニラ

[ 特長・用途 ]

■ 適合管:ヴィックチューブ

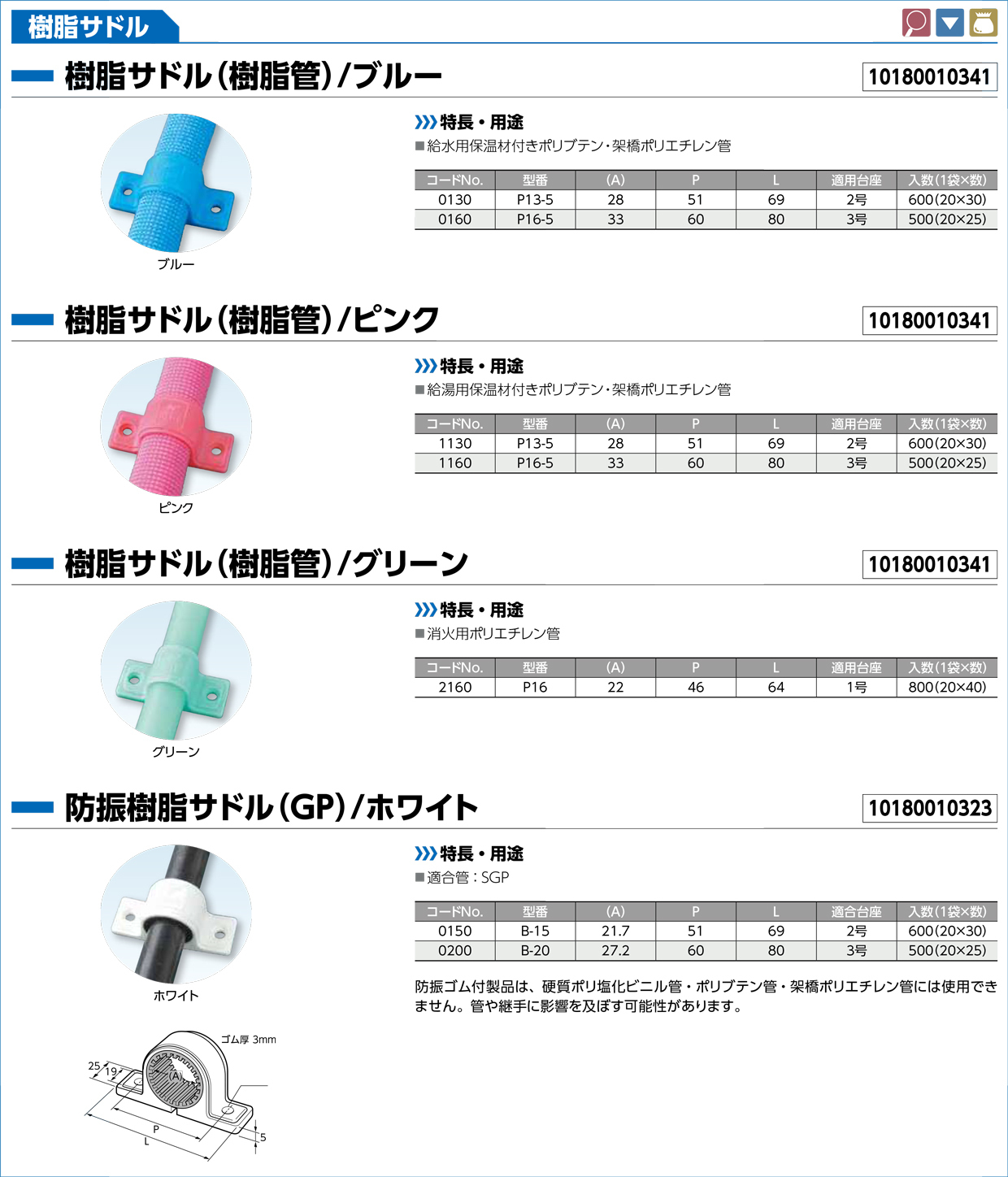

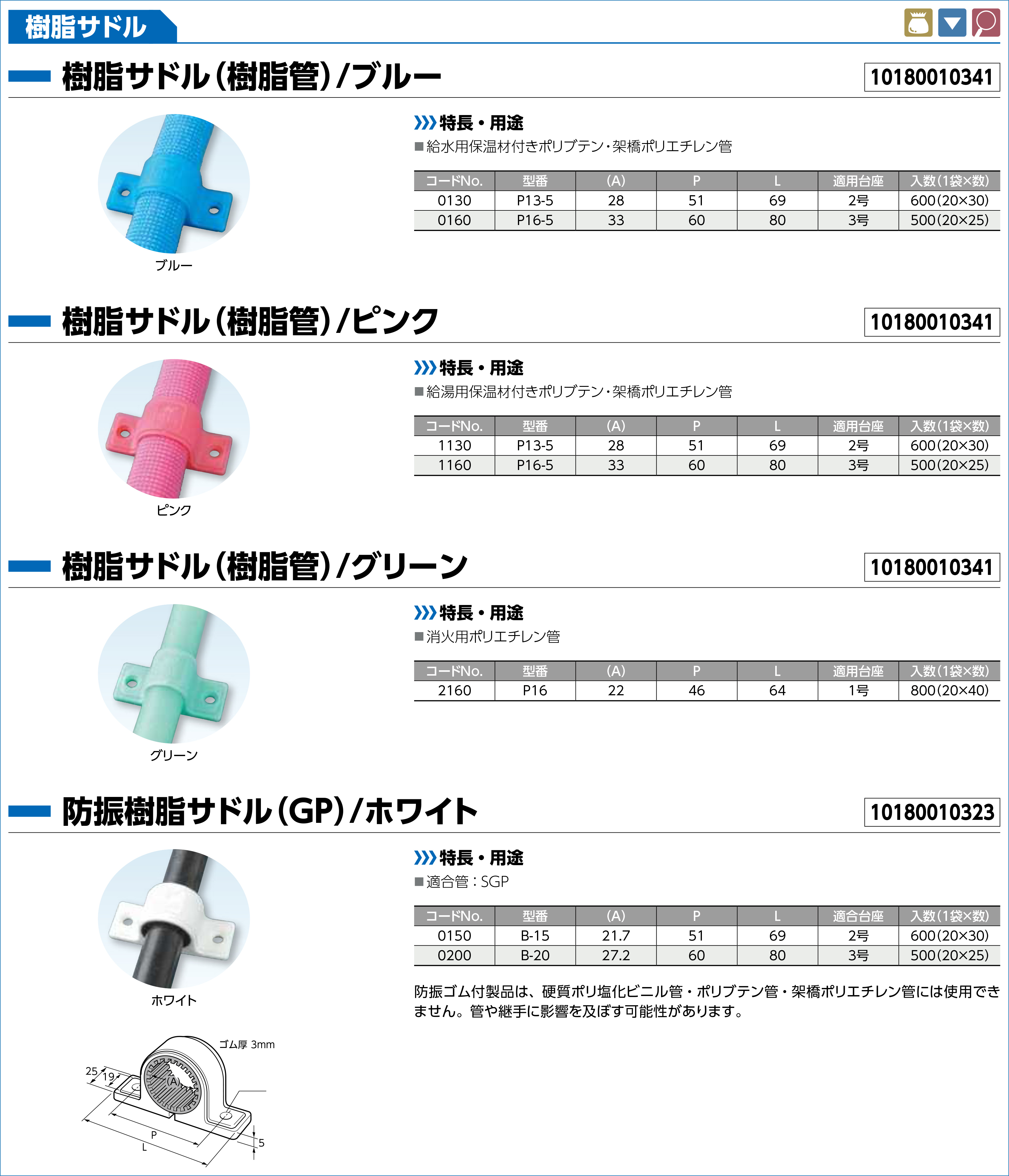

樹脂サドル(樹脂管)/ブルー N-010341

樹脂サドル(樹脂管)/ブルー

[ 特長・用途 ]

■ 給水用保温材付きポリブデン・架橋ポリエチレン管





樹脂サドル(樹脂管)/ピンク N-010341

樹脂サドル(樹脂管)/ピンク

[ 特長・用途 ]

■ 給湯用保温材付きポリブデン・架橋ポリエチレン管





樹脂サドル(樹脂管)/グリーン N-010341

樹脂サドル(樹脂管)/グリーン

[ 特長・用途 ]

■ 消火用ポリエチレン管





防振樹脂サドル(GP)/ホワイト N-010323

防振樹脂サドル(GP)/ホワイト

[ 特長・用途 ]

■ 適合管:SGP

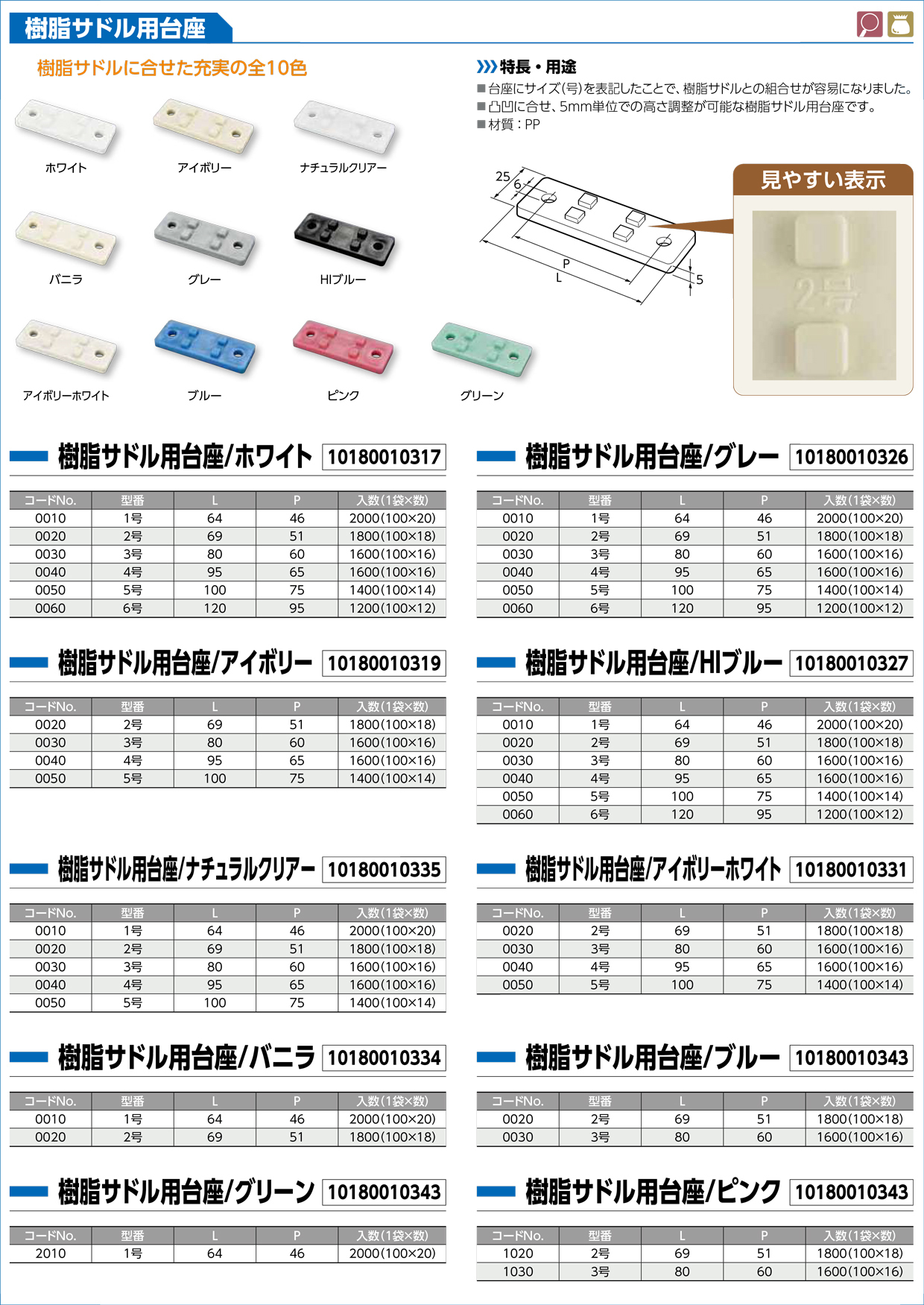

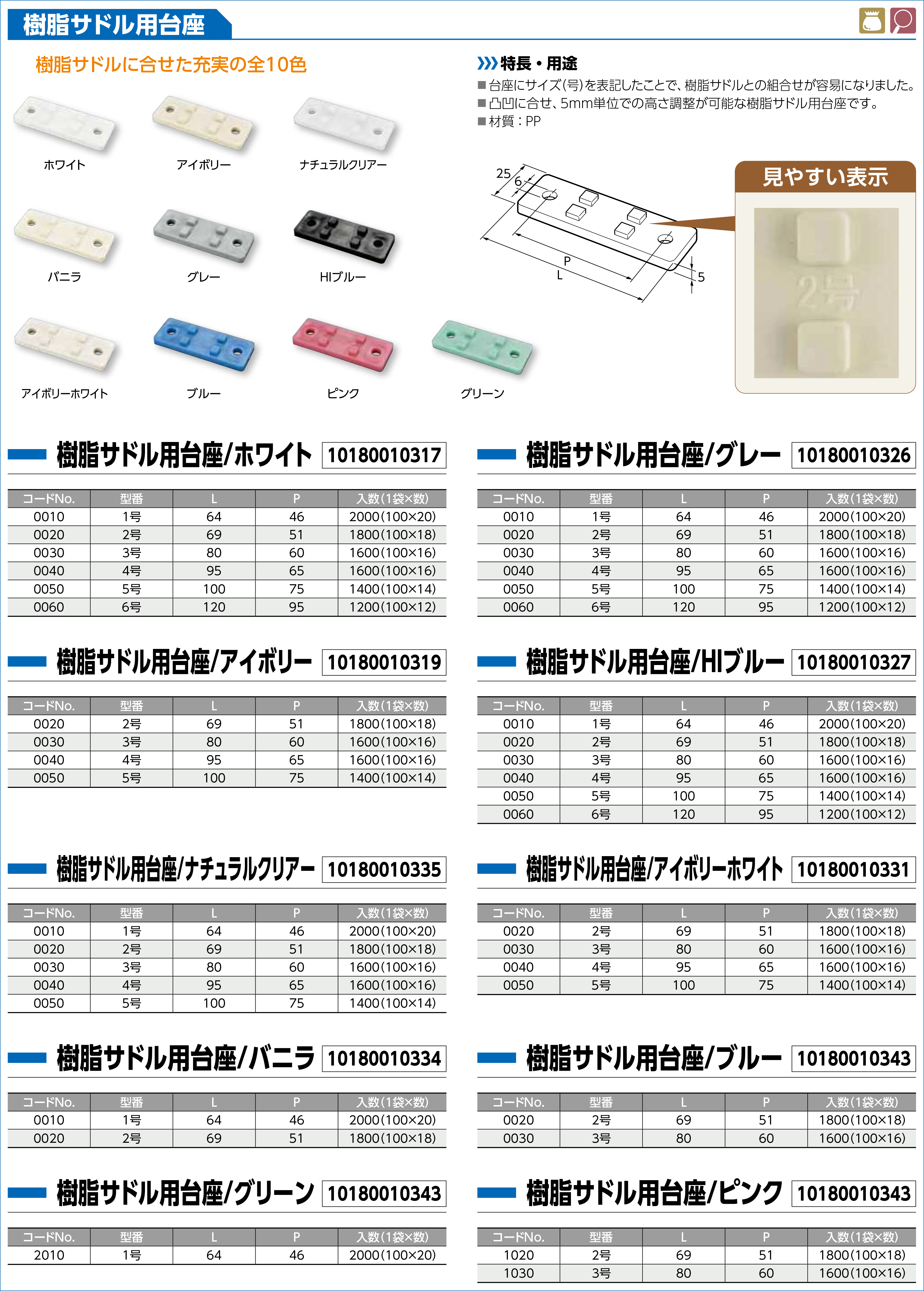

樹脂サドル用台座

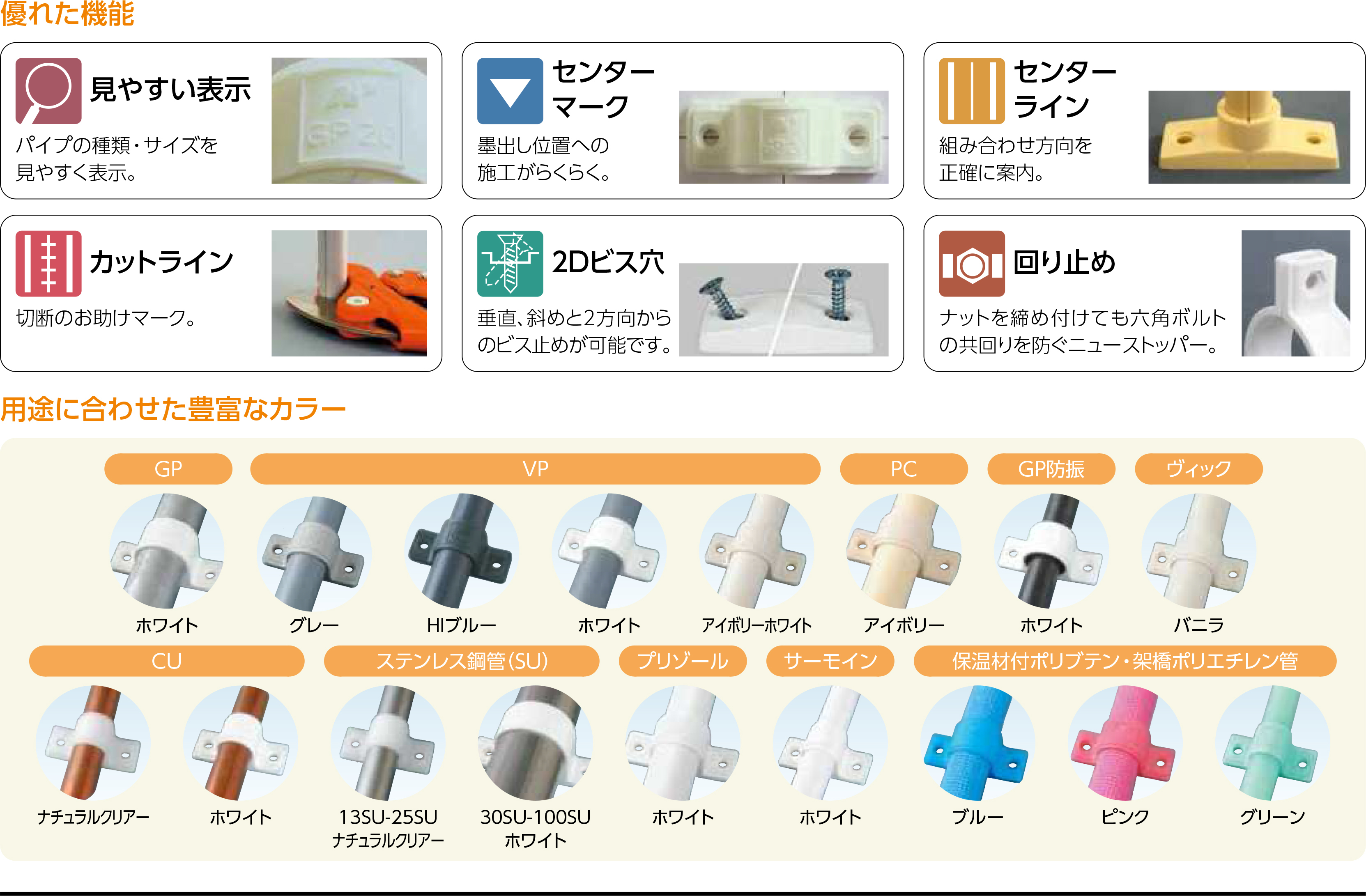

樹脂サドルに合せた充実の全10色

樹脂サドル用台座

[ 特長・用途 ]

■ 台座にサイズ(号)を表記したことで、樹脂サドルとの組合せが容易になりました。
■ 凸凹に合せ、5mm単位での高さ調整が可能な樹脂サドル用台座です。
■ 材質:PP



樹脂サドル用台座/ホワイト N-010317





樹脂サドル用台座/アイボリー N-010319







樹脂サドル用台座/ナチュラルクリアー N-010335







樹脂サドル用台座/バニラ N-010334







樹脂サドル用台座/グリーン N-010343







樹脂サドル用台座/グレー N-010326







樹脂サドル用台座/HIブルー N-010327







樹脂サドル用台座/アイボリーホワイト N-010331







樹脂サドル用台座/ブルー N-010343







樹脂サドル用台座/ピンク N-010343

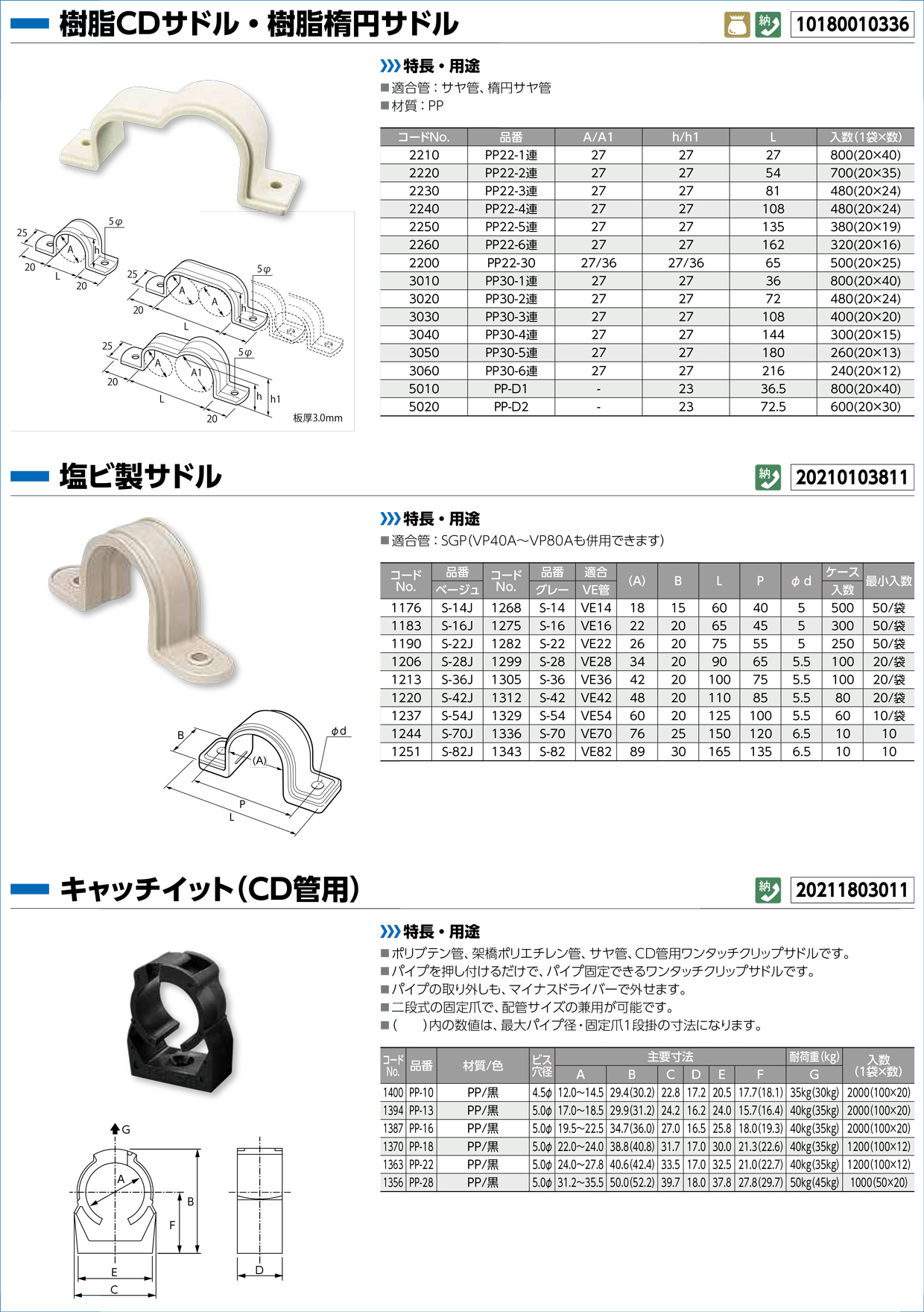

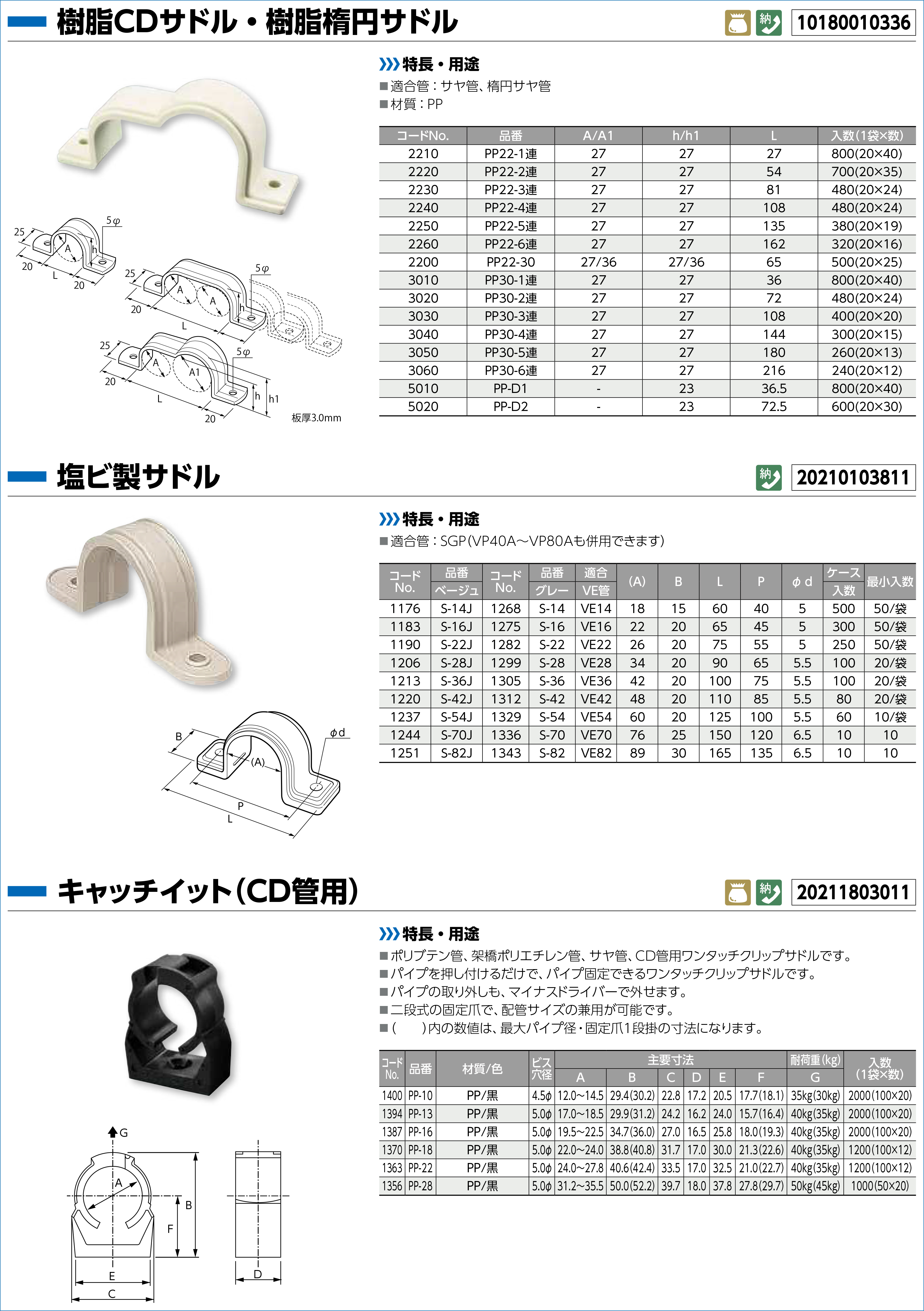

樹脂CDサドル・ダ円サドル N-010336

樹脂CDサドル・ダ円サドル

[ 特長・用途 ]

■ 適合管:サヤ管、楕円サヤ管
■ 材質:PP





塩ビ製サドル N-010383

塩ビ製サドル

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP80Aも併用できます)





キャッチイット/PP N-180303

キャッチイット/PP

[ 特長・用途 ]

■ ポリブデン管、架橋ポリエチレン管、サヤ管、CD管用ワンタッチクリップサドルです。
■ パイプを押し付けるだけで、パイプ固定できるワンタッチクリップサドルです。
■ パイプの取り外しも、マイナスドライバーで外せます。
■ 二段式の固定爪で、配管サイズの兼用が可能です。
■(  )内の数値は、最大パイプ径・固定爪1段掛の寸法になります。





クリックバンド エコ N-010384

クリックバンド エコ

[ 特長・用途 ]

■ ワンタッチで配管等の固定ができます。
■ 絶縁性が高く、磁気等に影響されない。
■ アクセサリーとの組み合わせにより、さまざまな用途で使用が可能です。
■ RoHS対応品
■ 屋内配管用
■ 色:黒
■ 材質:PP
■ 使用温度範囲:−10℃〜+70℃





クリックバンド N-010385

クリックバンド

[ 特長・用途 ]

■ ワンタッチで配管等の固定ができます。
■ 絶縁性が高く、磁気等に影響されない。
■ アクセサリーとの組み合わせにより、さまざまな用途で使用が可能です。
■ RoHS対応品
■ 広範囲での使用が可能
■ 色:ライトグレー
■ 材質:複合樹脂ゼノイ(高い耐薬品性、耐衝撃性、耐候性を有する樹脂)
■ 使用温度範囲:-25℃〜+90℃

クリックバンドアクセサリー

<フラットナット>
M6、M8/鉄、ステンレス有り
■ク リックバンドフラットナット挿入口に差込む事で、M6、M8のネジに固定が可能です。
フラットナット
<ジョイントネジ>
M6×M6/鉄、ステンレス有り
■フ ラットナットと組合せをする事で、ダブルクリックバンド(メガネバンド)として使用できます。
ジョイントネジ
<角型スペーサー>
■ 2.5mm、5mm、15mm、25mm、35mm、45mm、65mm、85mmの高さ調整台座です。
 <クリックブラケット>
■ ガス式鋲打ち機用固定プレートです。
