ハゼ道









主要部材

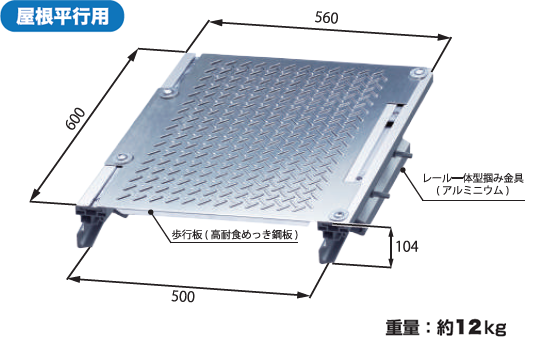

　ハゼ道　102506200010010

 サイズの単位はmmです。

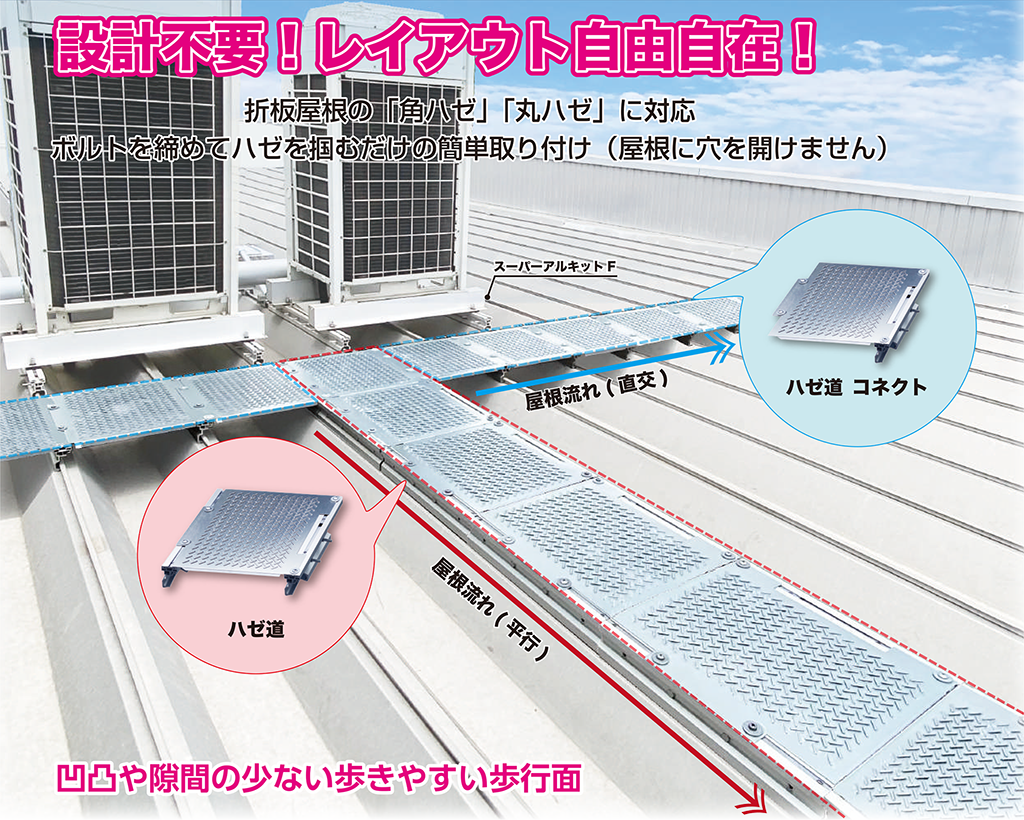

屋根平行用

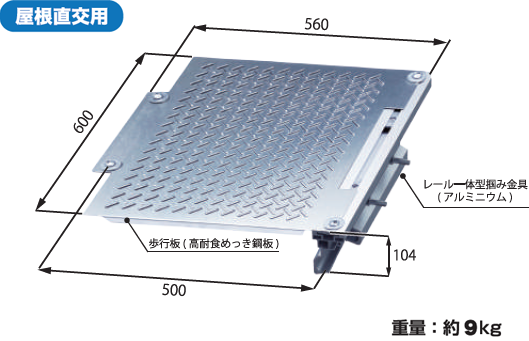

　ハゼ道コネクト 102506200010020

 サイズの単位はmmです。
屋根直交用

特長



仕様

屋 根 対象建物 新築（屋根下の用途は住居系以外に限る）
屋根形状 ハゼ式折板屋根　※ハゼピッチ500mm限定
ハゼ形状 角ハゼ・丸ハゼ
屋根勾配 5/100以下
地 域 地表面粗度区分 Ⅲ
基準風速 38m/s以下
建物基準高さ 30m以下
設計用水平震度 2.0
垂直積雪量 99cm以下
製 品 許容静荷重 130kg/枚


【ご使用上の注意】
  • 折板屋根のハゼ締め状態、形状、寸法により、取り付けができない場合があります。
  • 屋根接合部のハゼ部以外には使用できません。
  • 塩害地域（目安：海岸から2km以内）には対応しておりません。
  • 雪が降り積もる地域で使用する際は、融雪装置で対策を行う等、雪が屋根に積もらない条件でご使用ください。
    又は雪止め金具と同様の計算を行う等、雪の重みにご注意ください。
  • 詳細は、取扱説明書をお求めください。
