床貫通立て配管振れ止め支持

カタログダウンロード

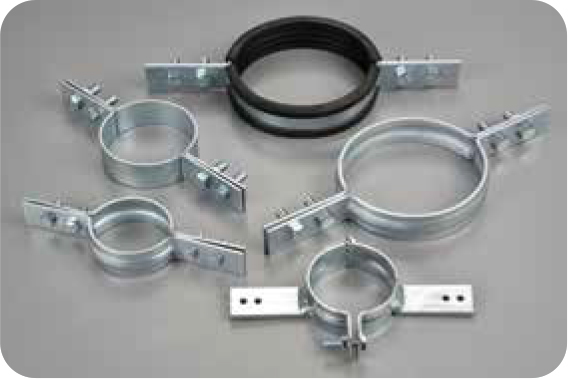

床貫通配管支持金具
床貫通立て管の振れ止め支持するための配管支持金具

床バンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製)
● 電気亜鉛めっき
床バンド類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR)

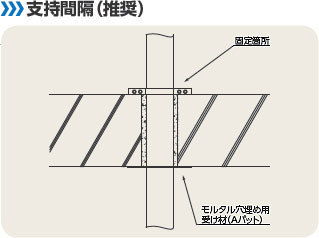

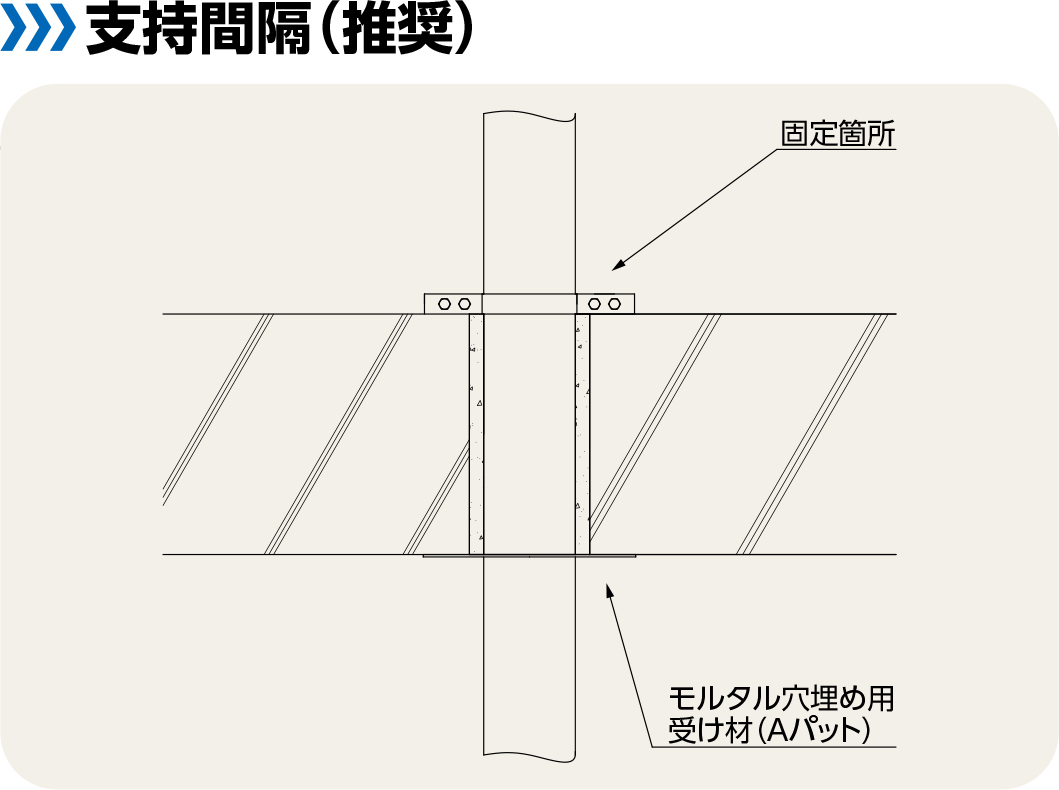

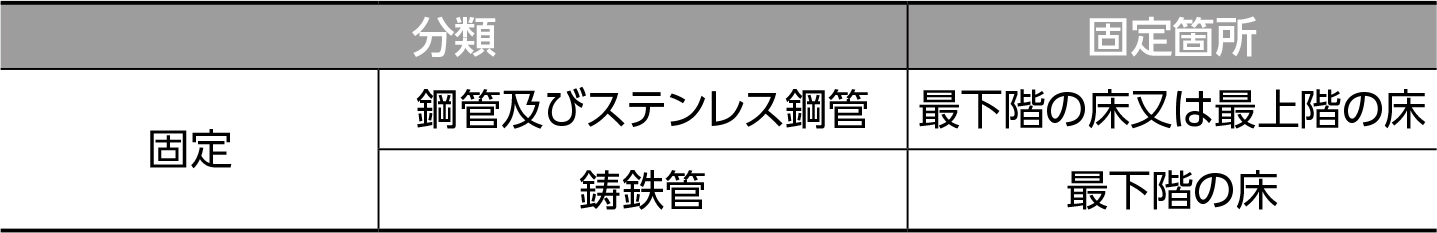

支持間隔



【床貫通配管支持金具ご使用上の注意】
  1. 床バンド類は、基本的に立て管の振れ止め支持を目的にした支持金具です。
  2. 床バンド類は、立て管自体の重量を支える形状にはなっていません。
  3. 記載されている配管分類の径にあった支持金具を、適切な支持間隔で正しくご使用ください。
  4. 耐火二層管用床バンドは、耐火二層管の特性上、配管径が異なる場合がありますのでご相談ください。
  5. 防振床バンド類は、内面に装着したゴムパットにより、パイプに対しての衝撃緩和の役目を果たしておりますが、その目的は防振支持の補助であり、振動伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
  6. 床貫通部で防水処理等が行なわれる場合、施工状況を充分に確認の上、ご使用ください。尚、防振ゴムの耐熱温度は常温60℃までになります。
  7. ステン床バンド類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。
  8. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

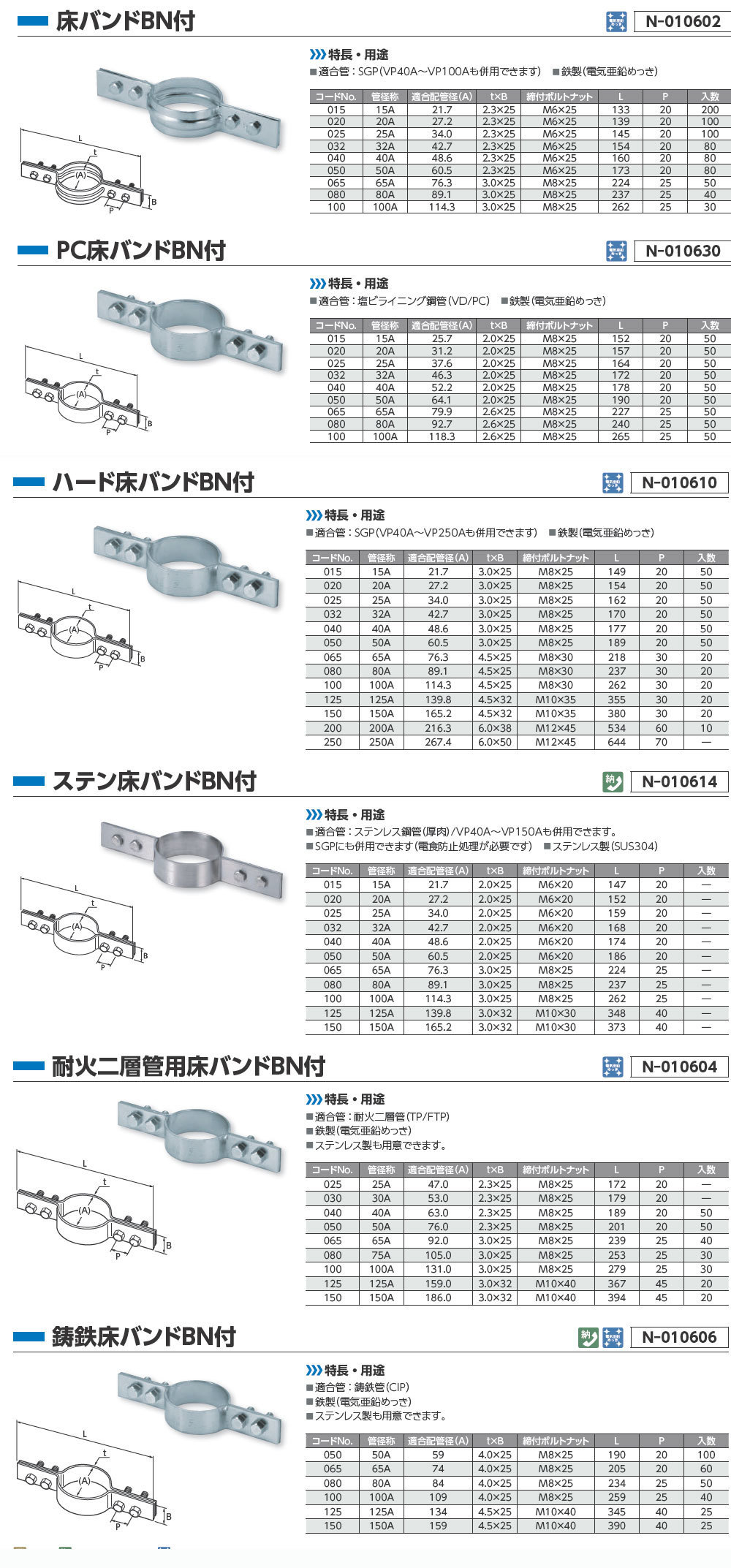

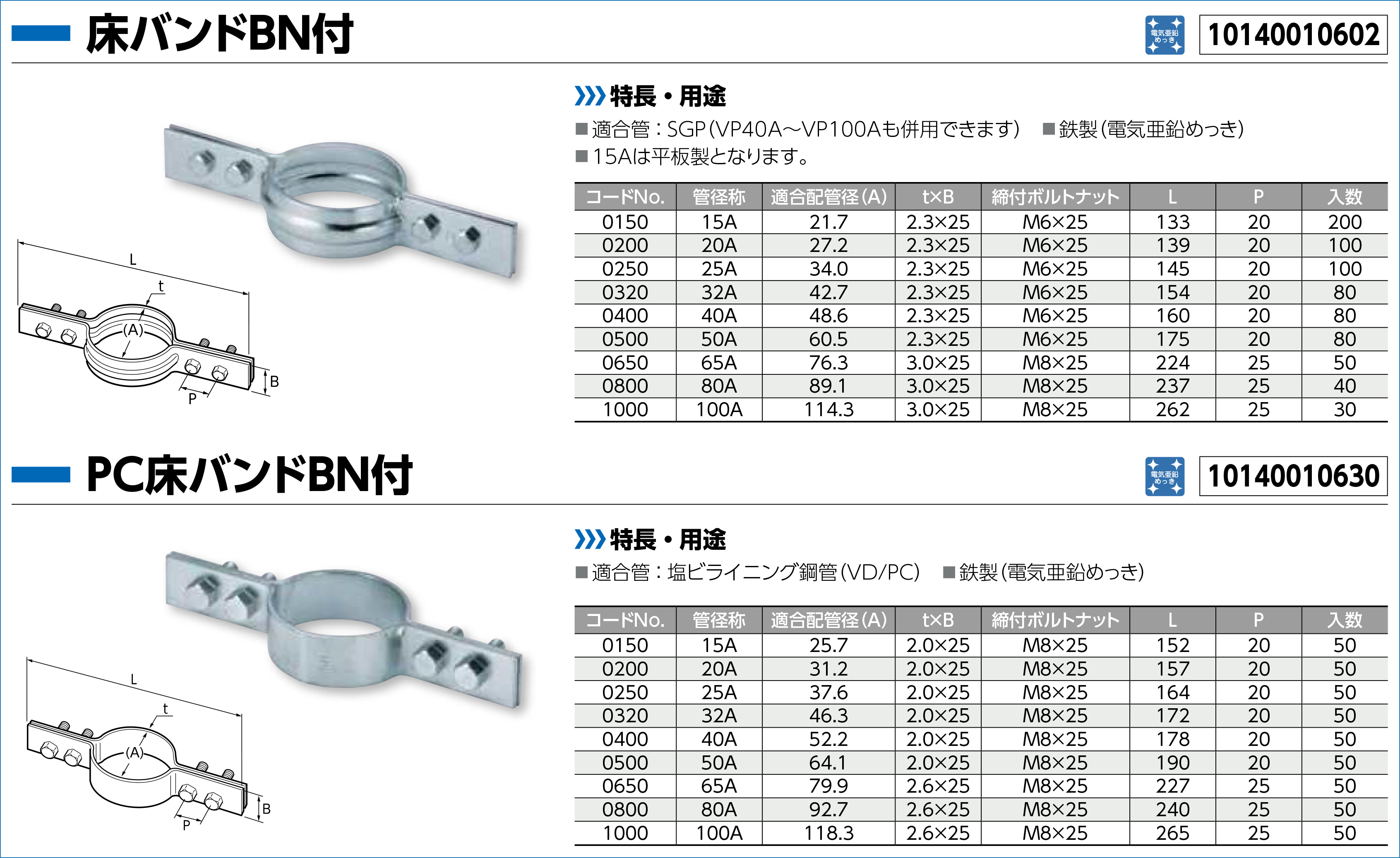

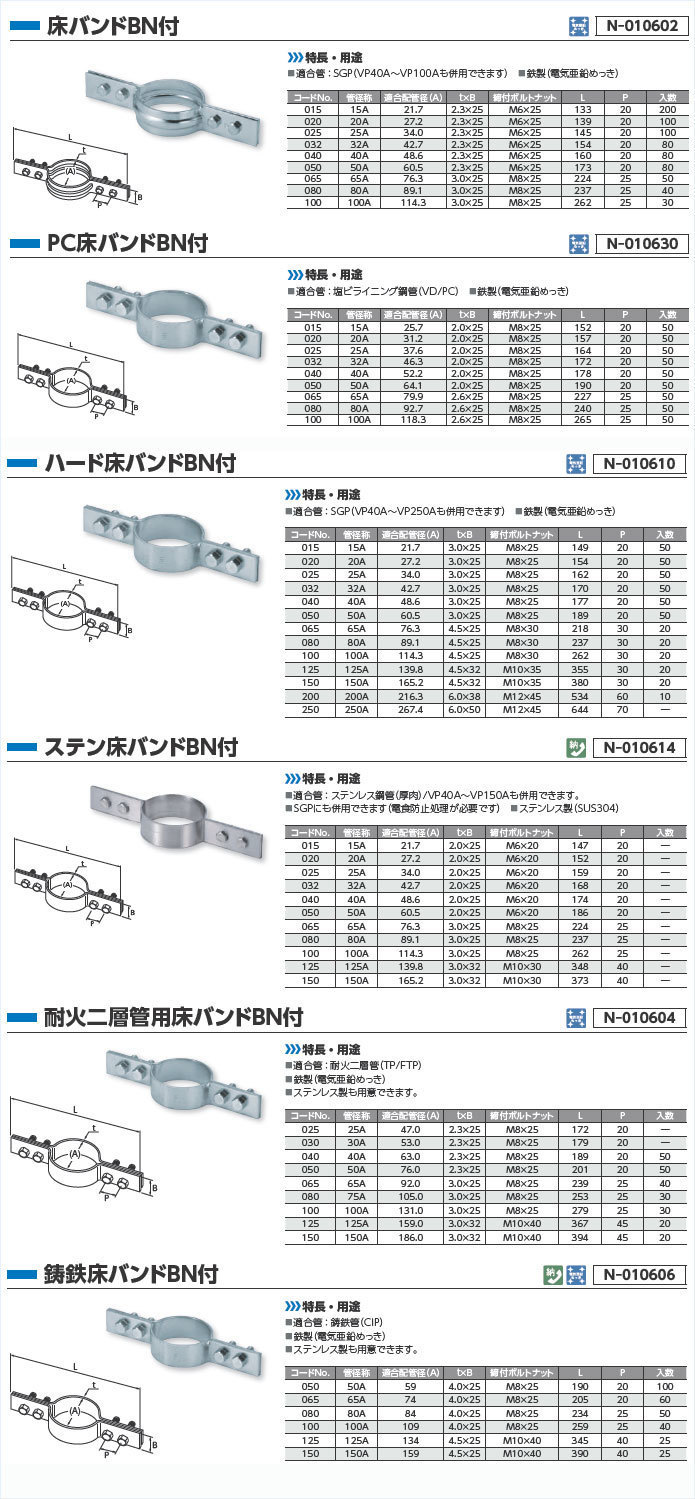

床バンド N-010602

床バンド

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP100Aも併用できます)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき

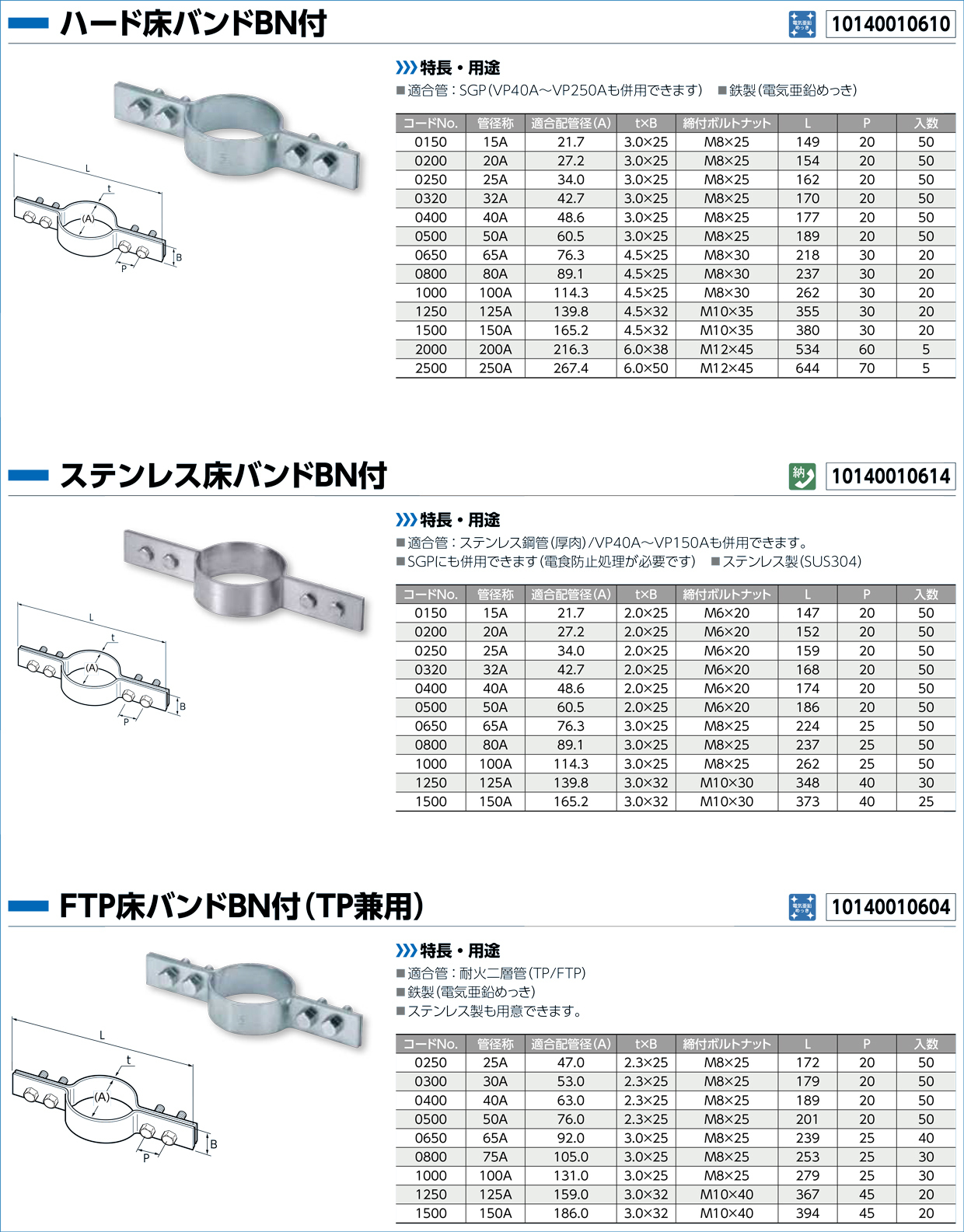

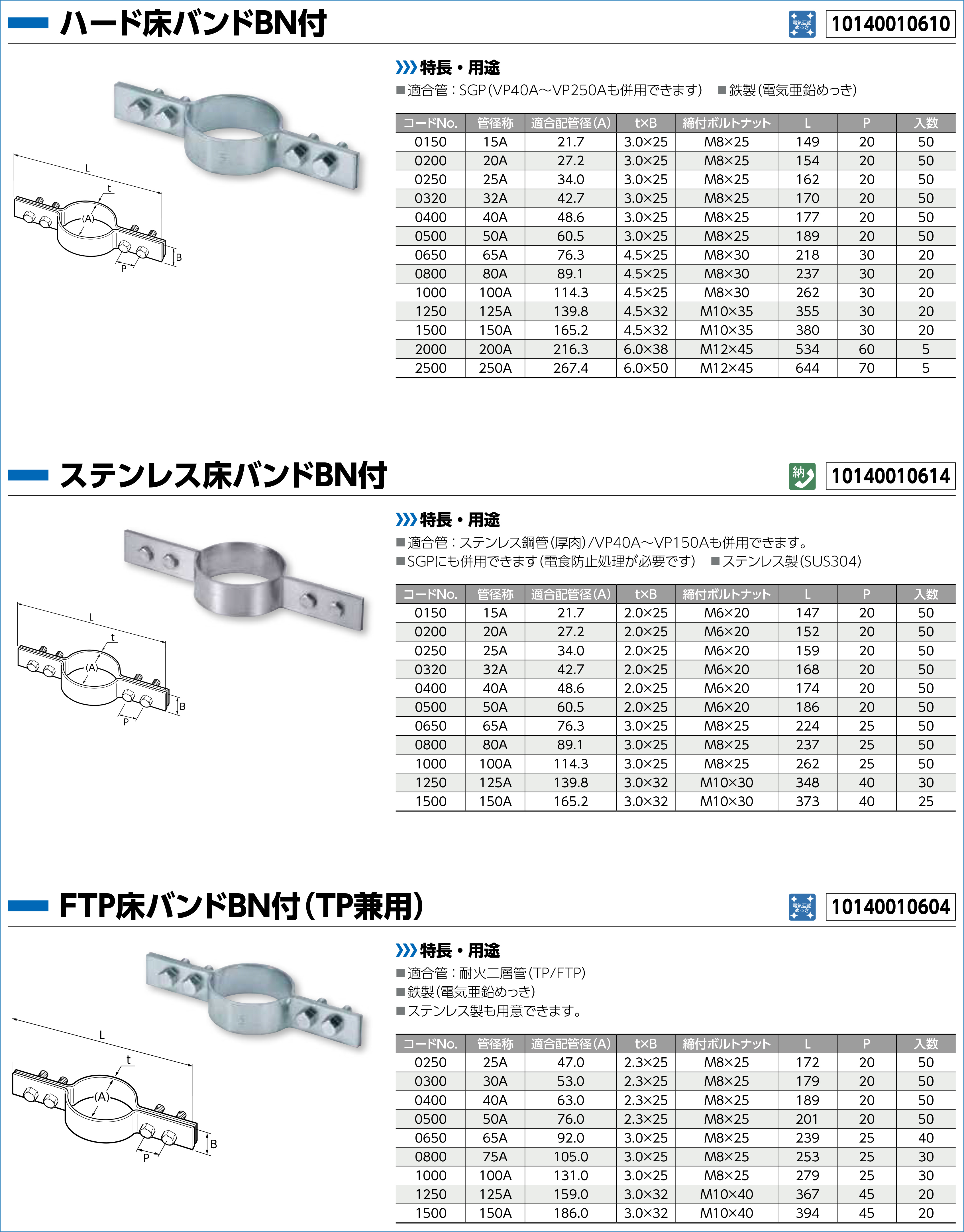

ハード床バンド N-010610

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP250Aも併用できます)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





ステン床バンド N-010614

ステン床バンド

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP150Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)
納期確認





PC床バンド N-010630

PC床バンド

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき

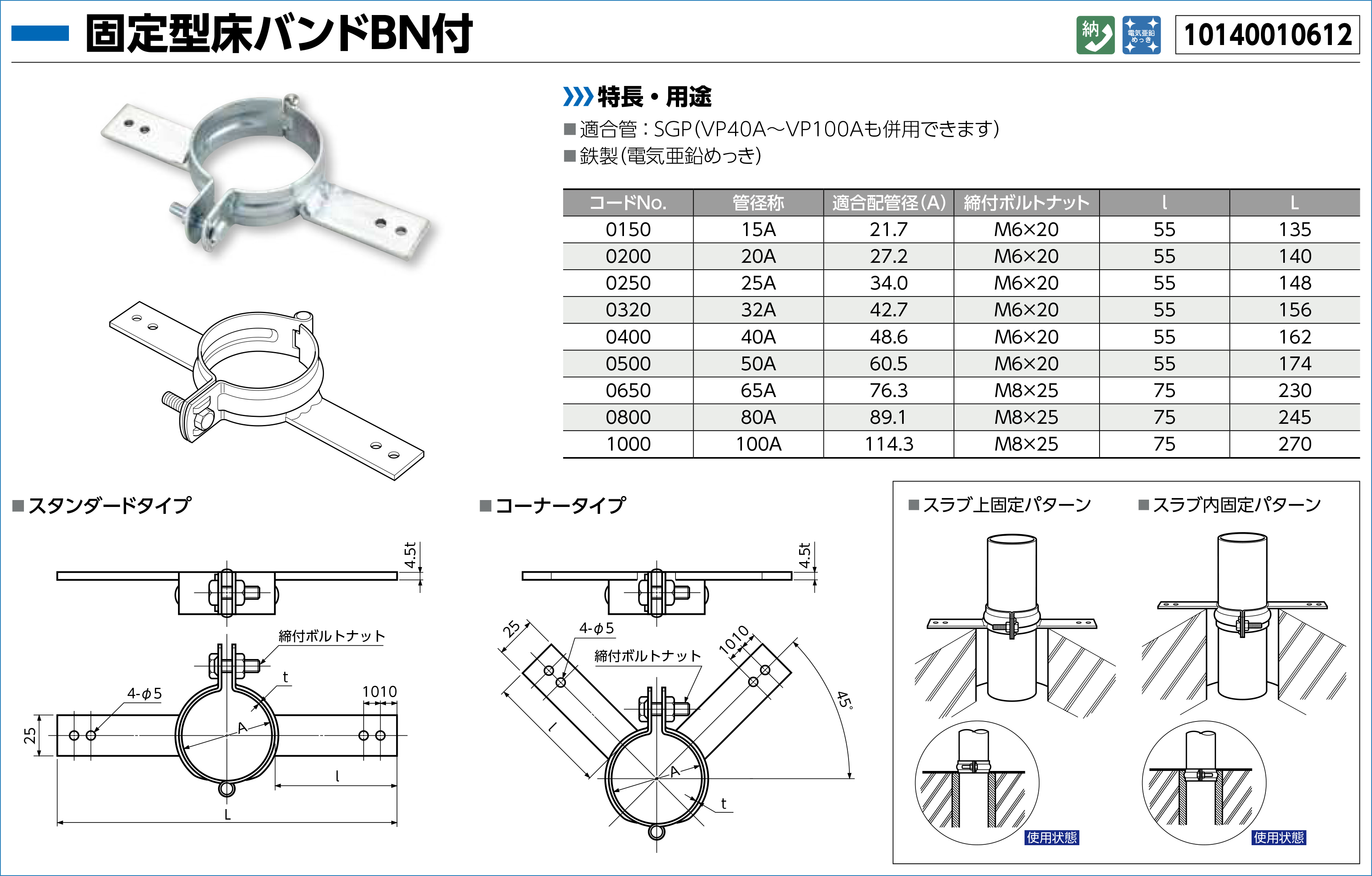

固定型床バンド N-010612

固定型床バンド

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP100Aも併用できます)
■ 鉄製(電気亜鉛めっき)










耐火二層管用床バンド N-010604

耐火二層管用床バンド

[ 特長・用途 ]

■ 適合管:耐火二層管(TP/FTP)
■ 鉄製(電気亜鉛めっき)
■ ステンレス製も用意できます。
電気亜鉛めっき





鋳鉄床バンド N-010606

鋳鉄床バンド

[ 特長・用途 ]

■ 適合管:鋳鉄管(CIP)
■ 鉄製(電気亜鉛めっき)
■ ステンレス製も用意できます。

鋳鉄床バンド

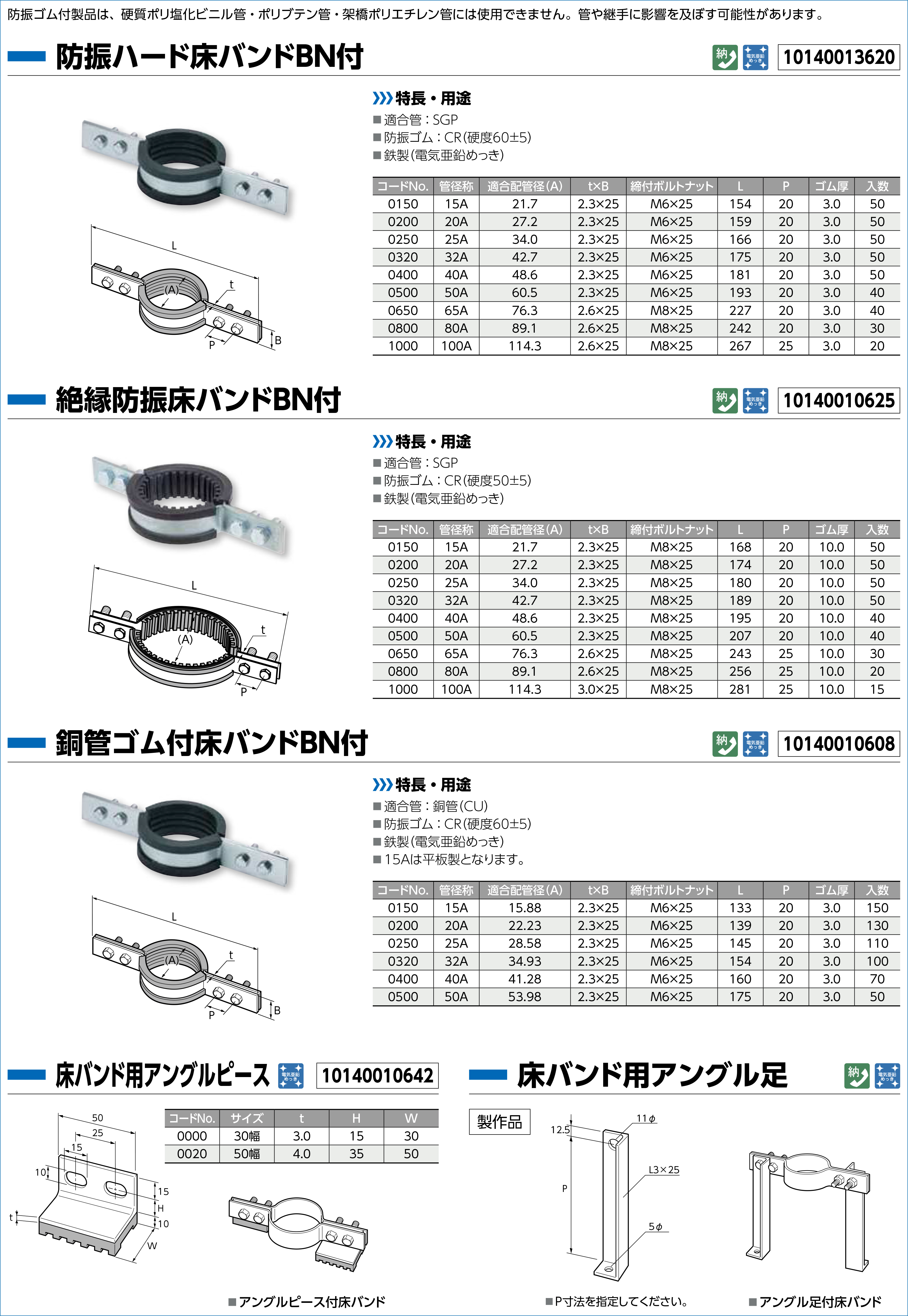

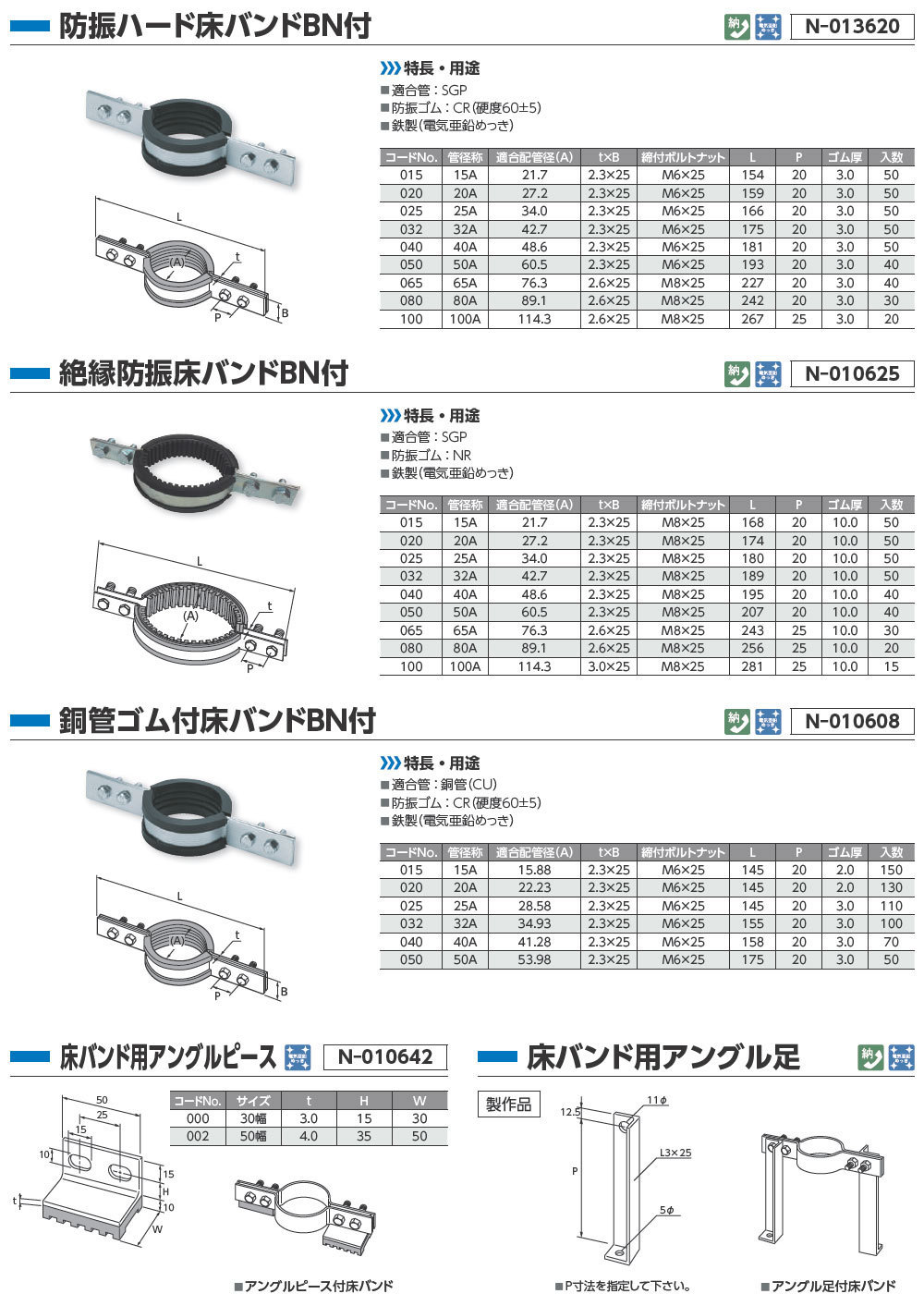

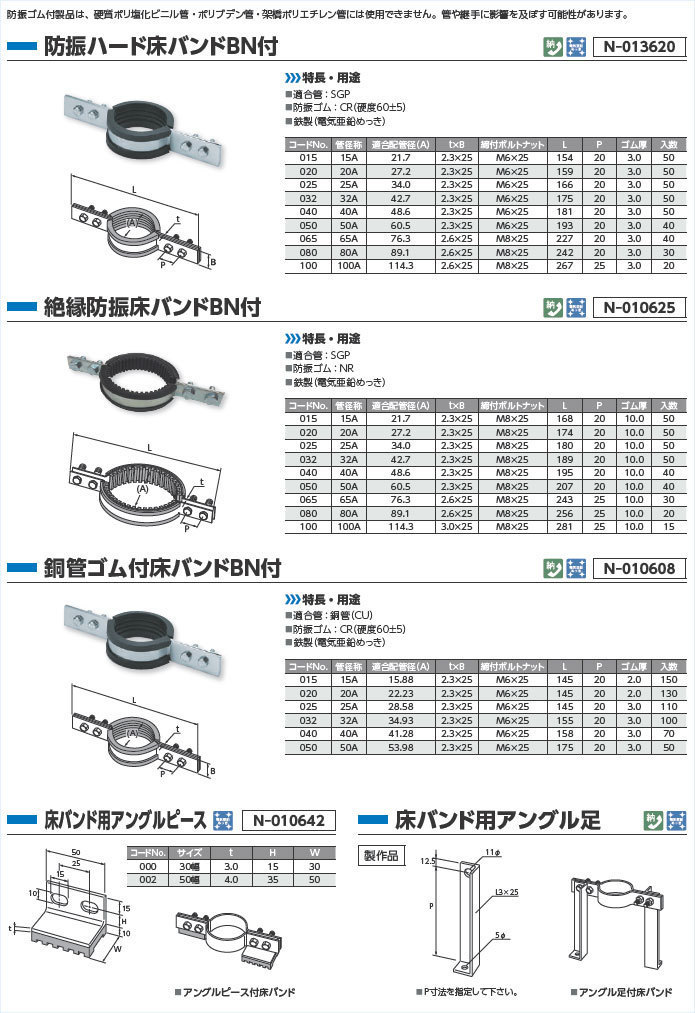

防振ハード床バンド N-013620

防振ハード床バンド

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)






絶縁防振床バンド N-010625

絶縁防振床バンド

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:NR
■ 鉄製(電気亜鉛めっき)






銅管ゴム付床バンド N-010608

銅管ゴム付床バンド

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)






床バンド用アングルピース N-010642


床バンド用アングルピース




床バンド用アングル足








カタログダウンロード

日栄製作品(特注加工品)を承ります
