スリーブ関連スリーブ
空調・衛生・電気工事における配管を、梁・壁・床などに貫通させる場合に、その開口を確保する為の管体です。

スリーブに使用される主材質

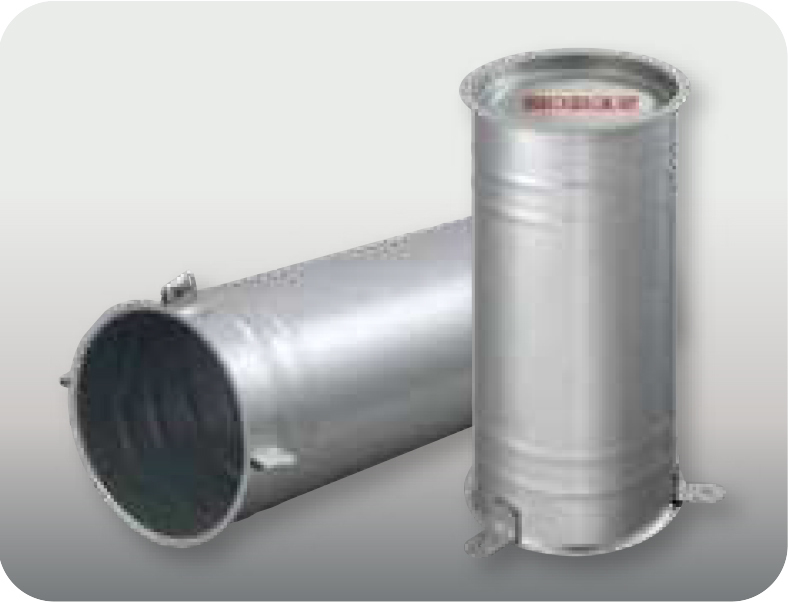

● スリーブ3(伸縮型・単筒型鋼板スリーブ)…亜鉛鋼板製(SGCC)
● 鉄管スリーブ…つば付鉄管製(公共仕様 配管用炭素鋼鋼管/標準仕様 一般構造用炭素鋼鋼管)
● 塩ビスリーブ…硬質塩化ビニル管(VU)製(JIS K 6741)
● 紙管…紙製
スリーブ径(推奨)
● 管の外径(保温されるものにあっては保温厚さを含む)より、40mm程度大きいものとする。
公共建築工事標準仕様
● 亜鉛鋼板製… 筒形の両端を外側に折り曲げてつばを設ける。必要に応じて、円筒部を両側から差し込む伸縮形とする。
● 鉄管スリーブ… JIS G 3452(配管用炭素鋼鋼管)の黒管に、厚さ6mm、つば幅50mm以上の鋼板を溶接し、内面及び端面にサビ止め塗料処理を行う。

【スリーブ類ご使用上の注意】
  1. スリーブ3(∅275以上)のTIG溶接部は、防食塗装を行なっております。
  2. スリーブ3のセットピースには、線径2.75φ以下の釘を使用してください。
  3. NSタイプのスライド幅を最長で施工する場合、必ず重ね寸法を厳守してください。
  4. NFタイプは、デッキ用平つめになります。
  5. スリーブ3は、公共建築工事標準仕様に基づいた仕様になっております。
  6. ボイドスタンド・スリーブロックは、紙管用の取付けつめです。強度を求める場所での使用は避けてください。
  7. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

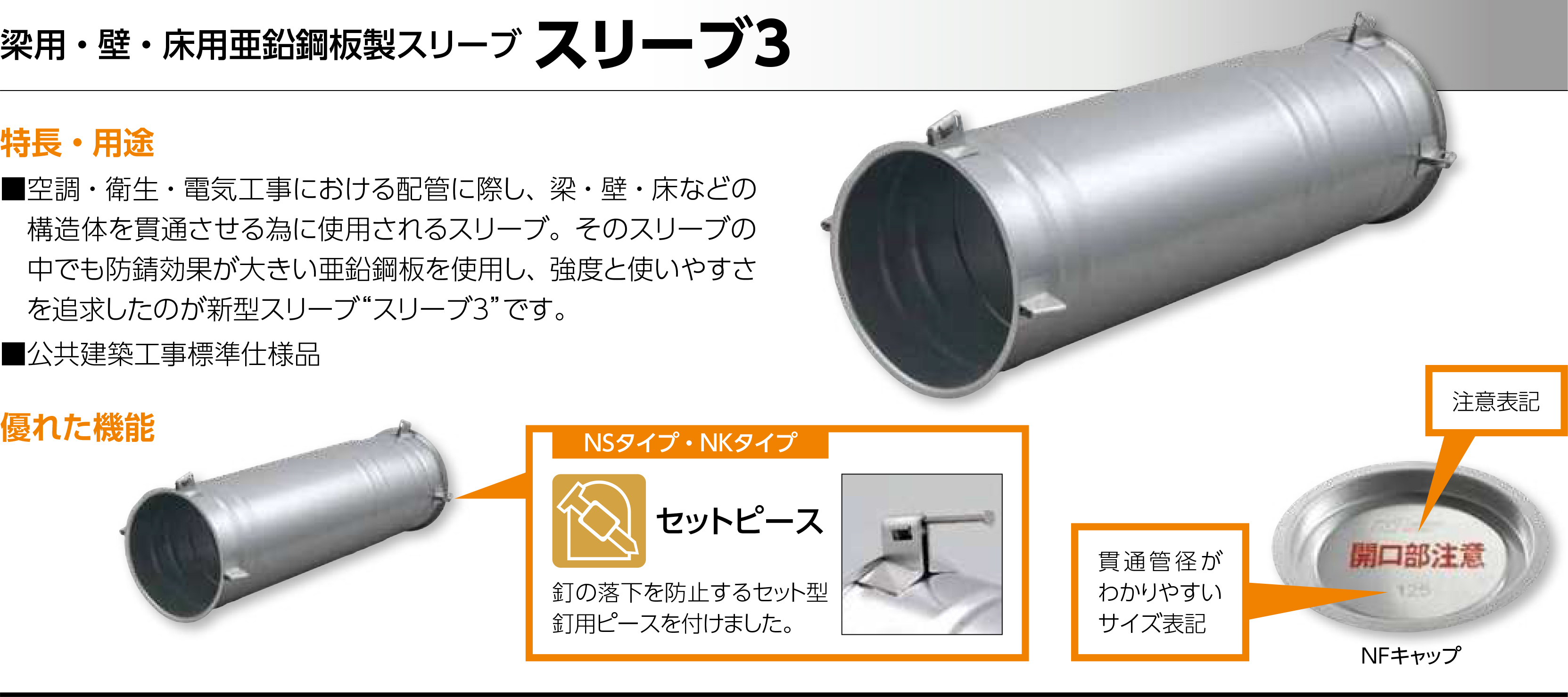

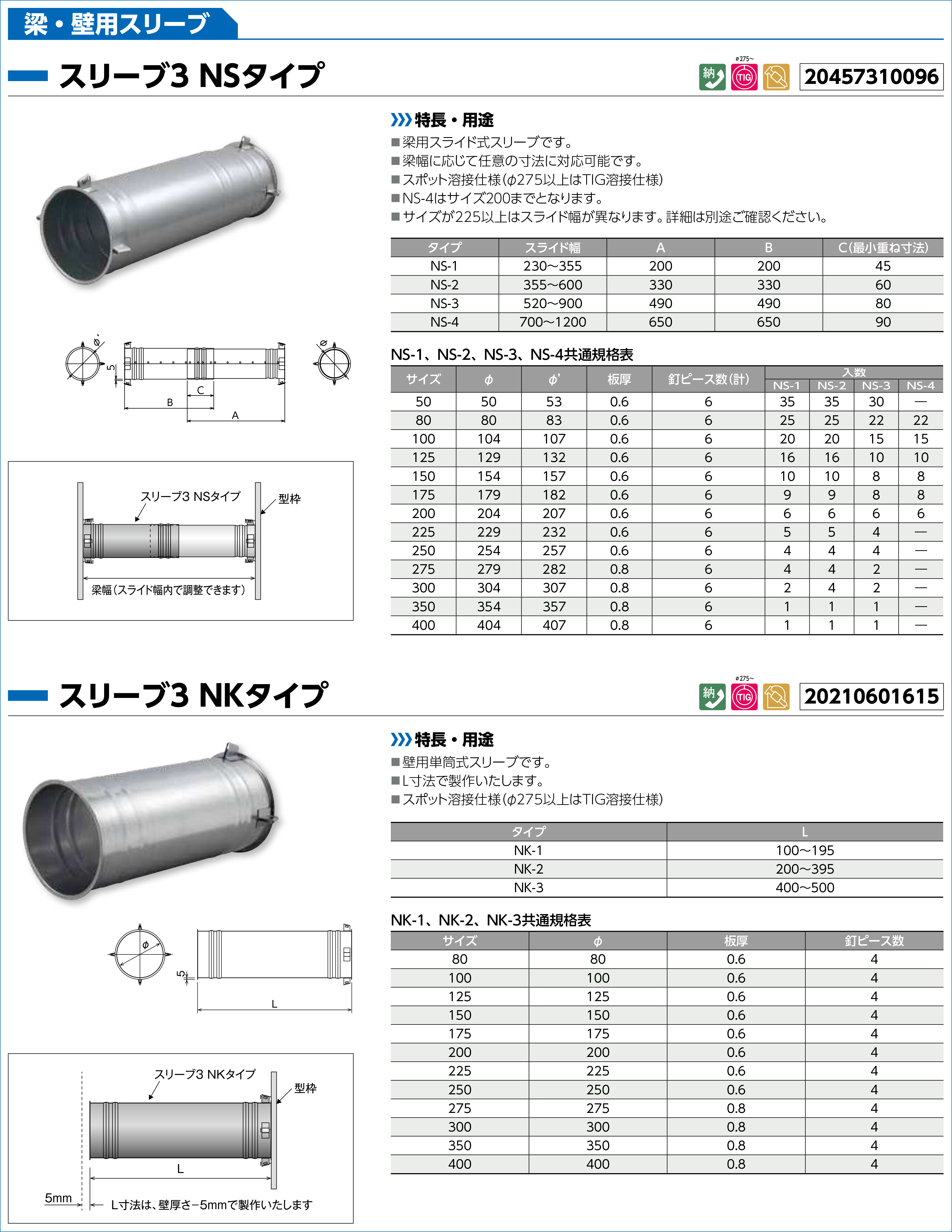

スリーブ3 NSタイプ

スリーブ3_NSタイプ

[ 特長・用途 ]

■ 梁用スライド式スリーブです。
■ 梁幅に応じて任意の寸法に対応可能です。
■ スポット溶接仕様(φ275以上はTIG溶接仕様)
■ NS-4はサイズ200までとなります。

スリーブ3_NSタイプ

スリーブ3_NSタイプ





スリーブ3 NKタイプ

スリーブ3_NKタイプ

[ 特長・用途 ]

■ 壁用単筒式スリーブです。
■ L寸法で製作いたします。
■ スポット溶接仕様(φ275以上はTIG溶接仕様)

スリーブ3 NKタイプ

スリーブ3 NKタイプ
スリーブ3 NKタイプ

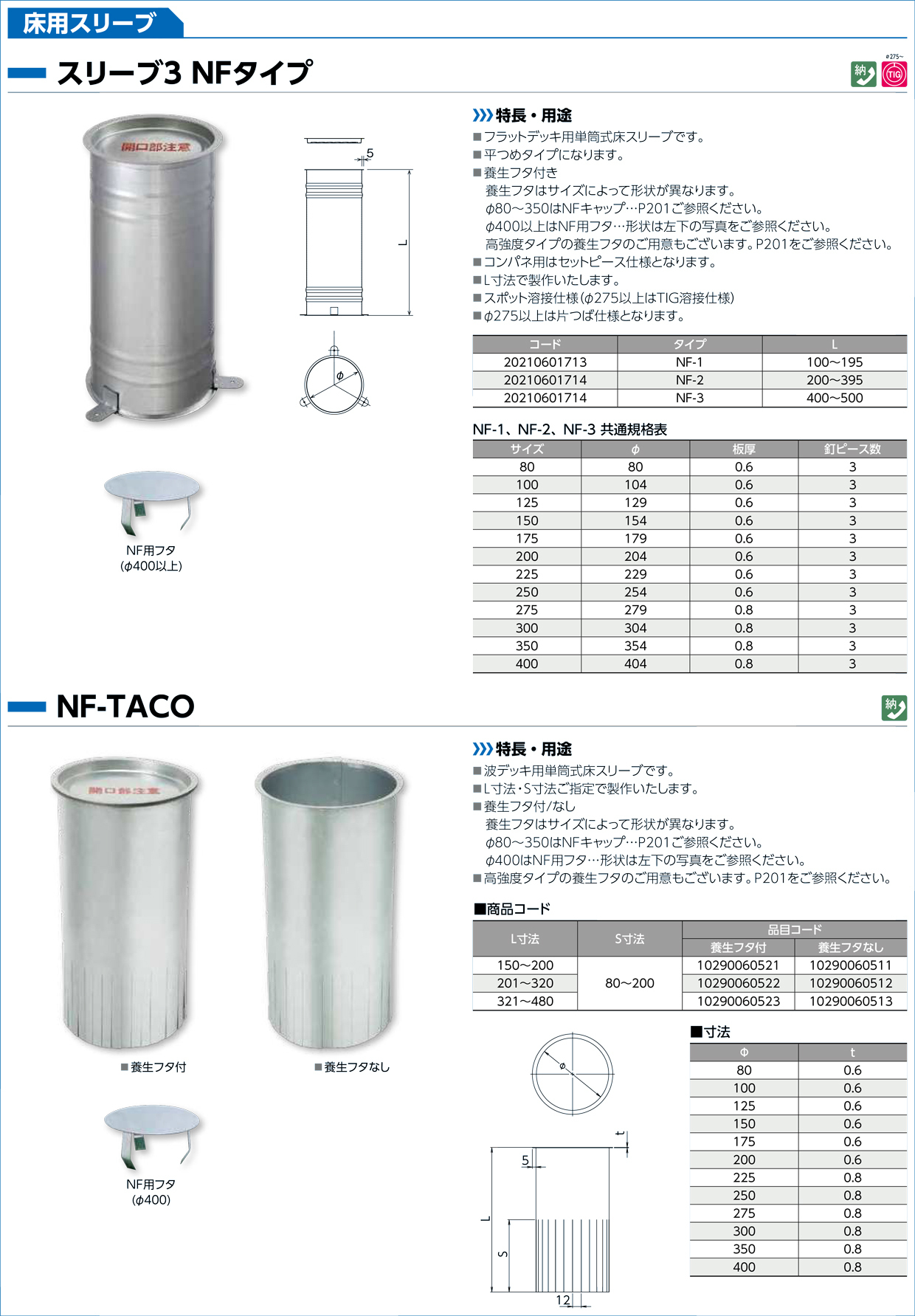

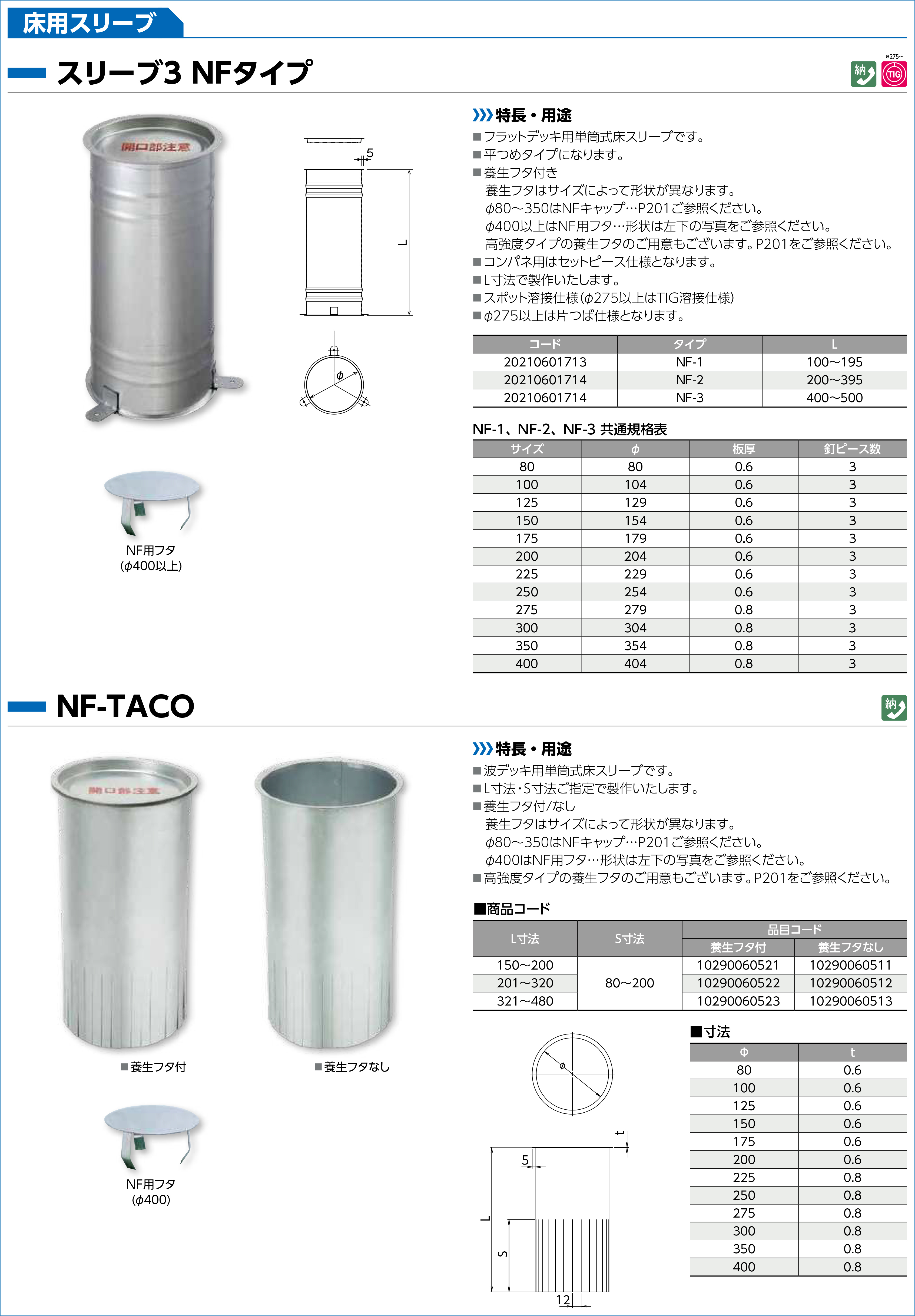

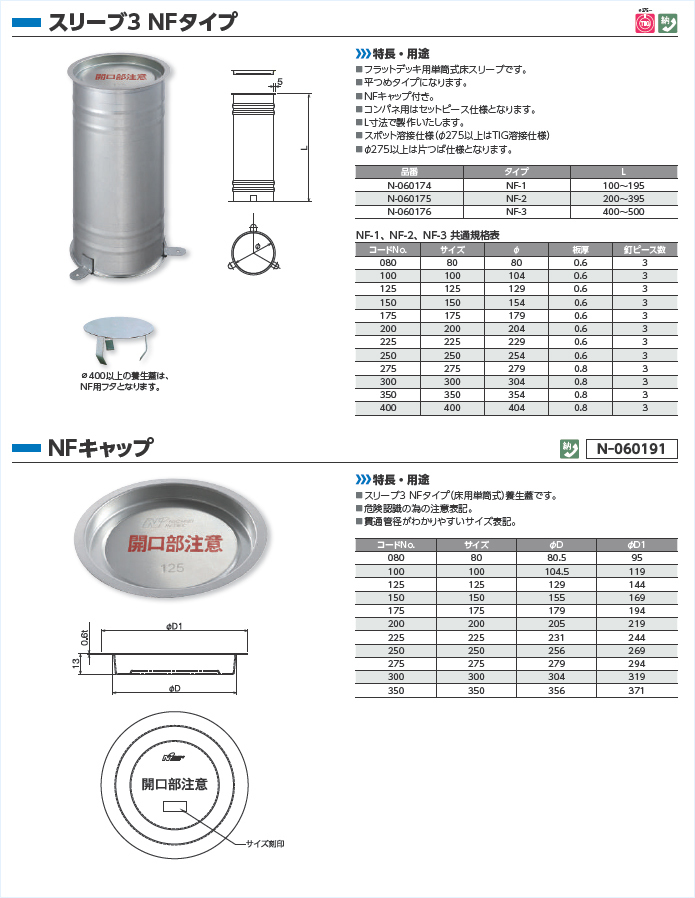

スリーブ3 NFタイプ

スリーブ3 NFタイプ

[ 特長・用途 ]

■ フラットデッキ用単筒式床スリーブです。
■ 平つめタイプになります。
■ NFキャップ付き。
■ コンパネ用はセットピース仕様となります。
■ L寸法で製作いたします。
■ スポット溶接仕様(φ275以上はTIG溶接仕様)
■φ275以上は片つば仕様となります。

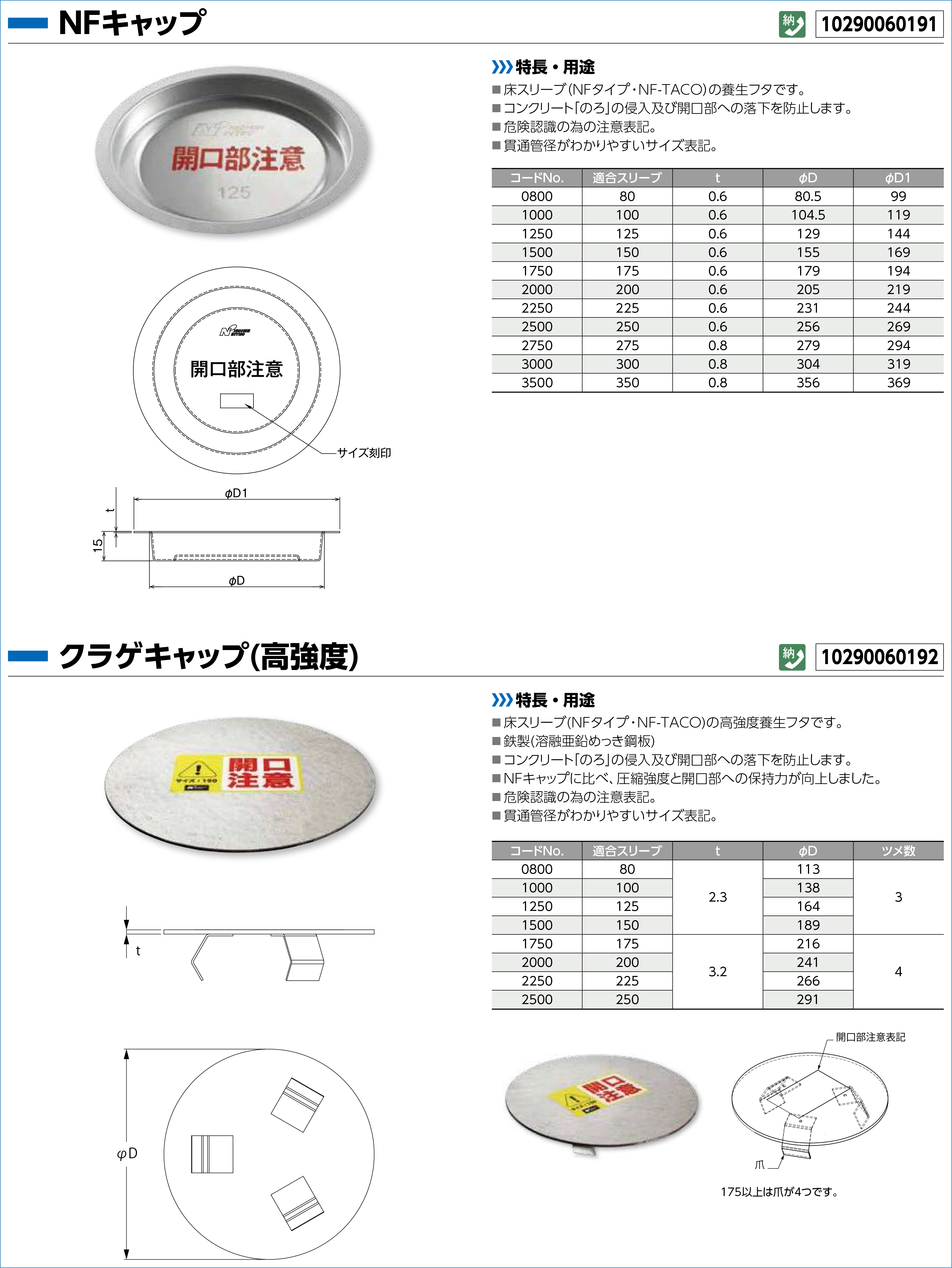

NFキャップ N-060191

NFキャップ

[ 特長・用途 ]

■ スリーブ3 NFタイプ(床用単筒式)養生蓋です。
■ 危険認識の為の注意表記。
■ 貫通管径がわかりやすいサイズ表記。

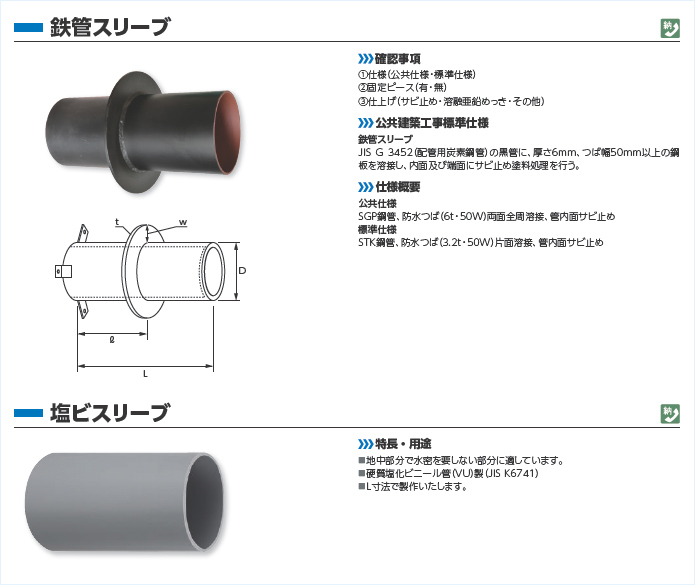

鉄管スリーブ

鉄管スリーブ

[ 確認事項 ]

1.仕様(公共仕様・標準仕様)
2.固定ピース(有・無)
3.仕上げ(サビ止め・溶融亜鉛めっき・その他)


[ 公共建築工事標準仕様 ]

鉄管スリーブ
JIS G 3452(配管用炭素鋼管)の黒管に、厚さ6mm、つば幅50mm以上の鋼板を溶接し、内面及び端面にサビ止め塗料処理を行う。


[ 仕様概要 ]

公共仕様
SGP鋼管、防水つば(6t・50W)両面全周溶接、管内面サビ止め
標準仕様
STK鋼管、防水つば(3.2t・50W)片面溶接、管内面サビ止め




塩ビスリーブ

塩ビスリーブ

[ 特長・用途 ]

■ 地中部分で水密を要しない部分に適しています。
■ 硬質塩化ビニール管(VU)製(JIS K6741)
■ L寸法で製作いたします。

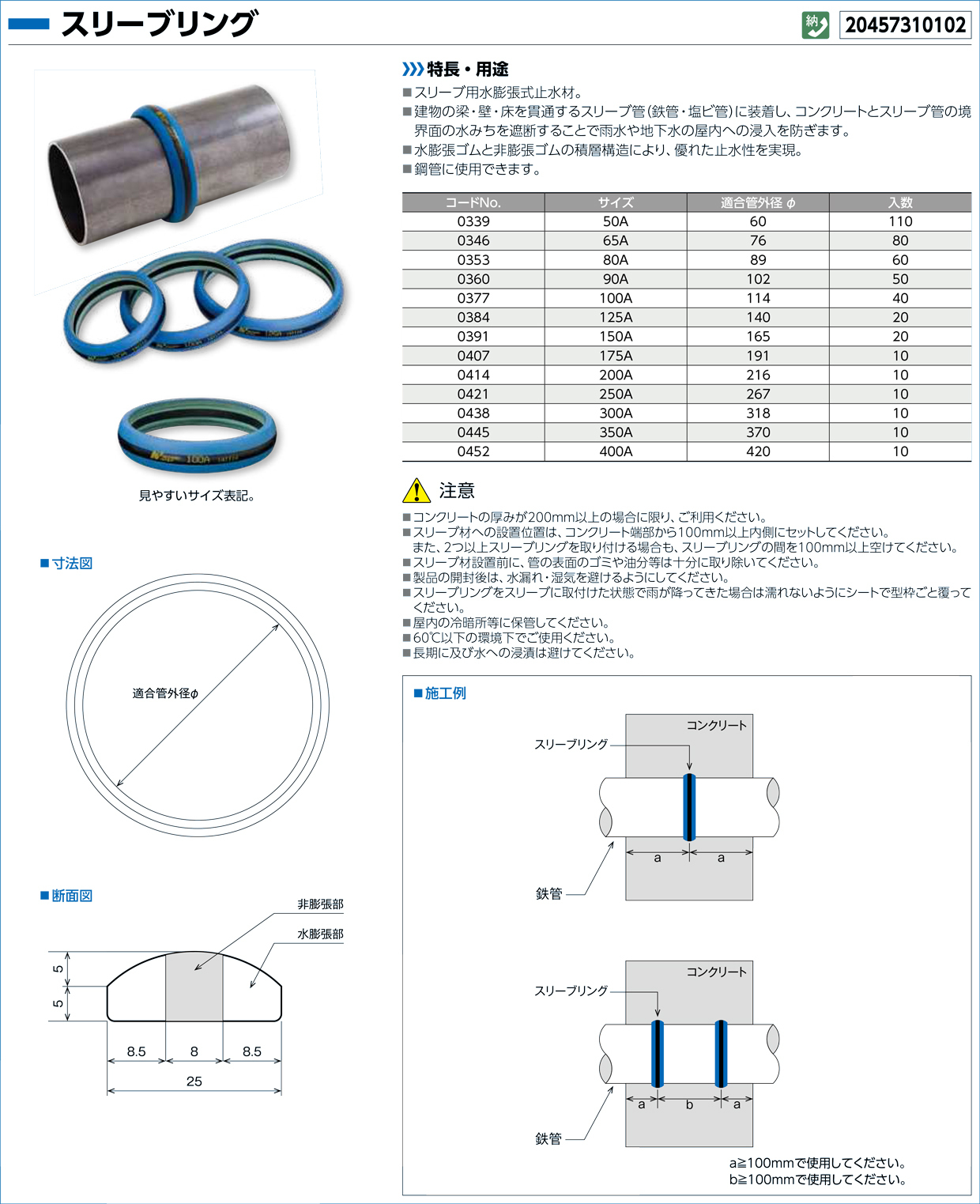

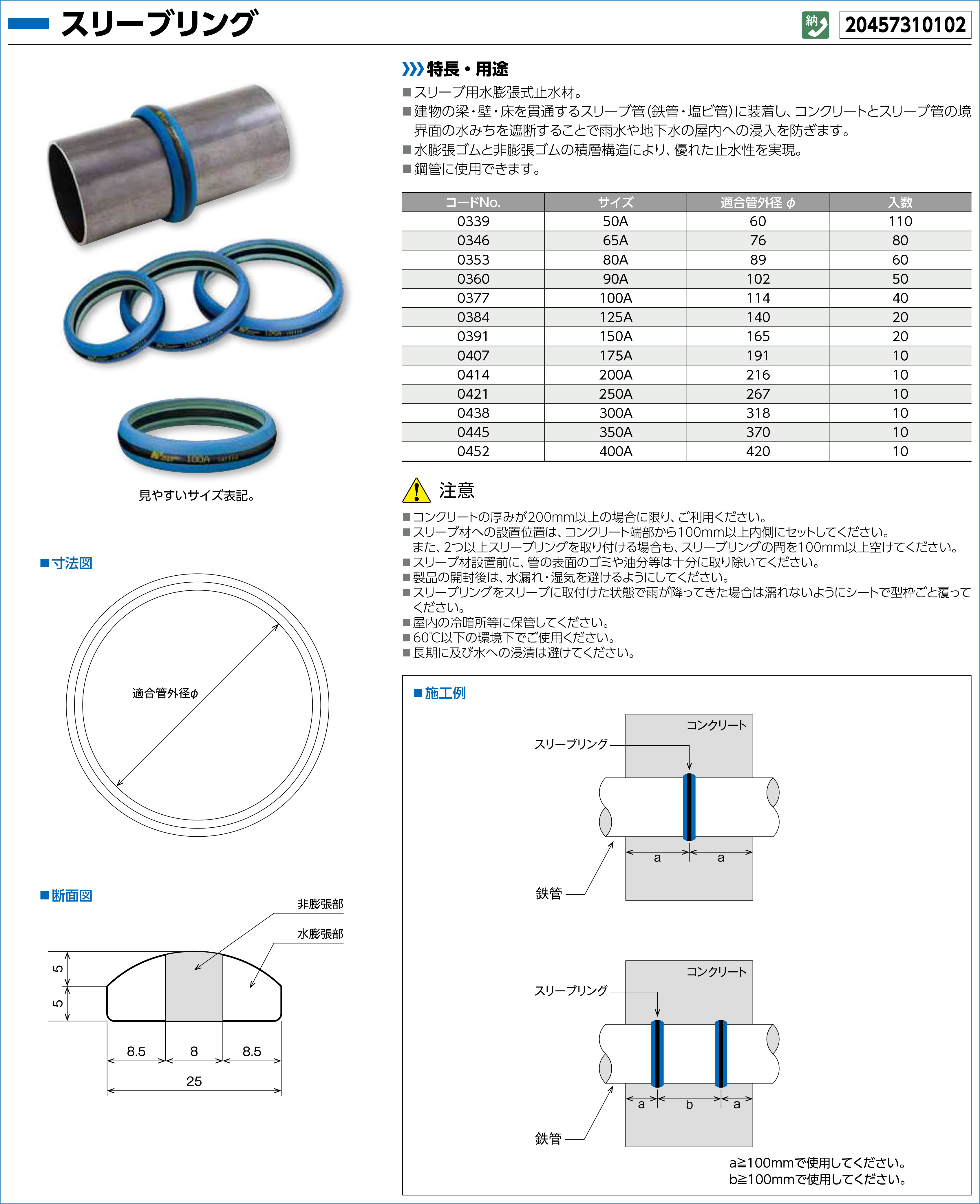

スリーブリング N-060301

[ 特長・用途 ]

■ スリーブ用水膨張式止水材。
■ 建物の梁・壁・床を貫通するスリーブ管(鉄管・塩ビ管)に装着し、コンクリートとスリーブ管の境界面の水みちを遮断することで雨水や地下水の屋内への浸入を防ぎます。
■ 水膨張ゴムと非膨張ゴムの積層構造により、優れた止水性を実現。
■ 塩ビ管、鋼管、鉄製電線管等に使用できます。


【注意】
■ スリーブ材への設置位置は、コンクリート端部から100mm以上内側にセットしてください。
■ スリーブ材設置前に、管の表面のゴミや油分等は十分に取り除いてください。
■ 製品の開封後は、水漏れ・湿気を避けるようにしてください。
■ 屋内の冷暗所等に保管してください。
■ 60℃以下の環境下でご使用ください。
■ 長期に及び水への浸漬は避けてください。

スリーブリング

スリーブリング

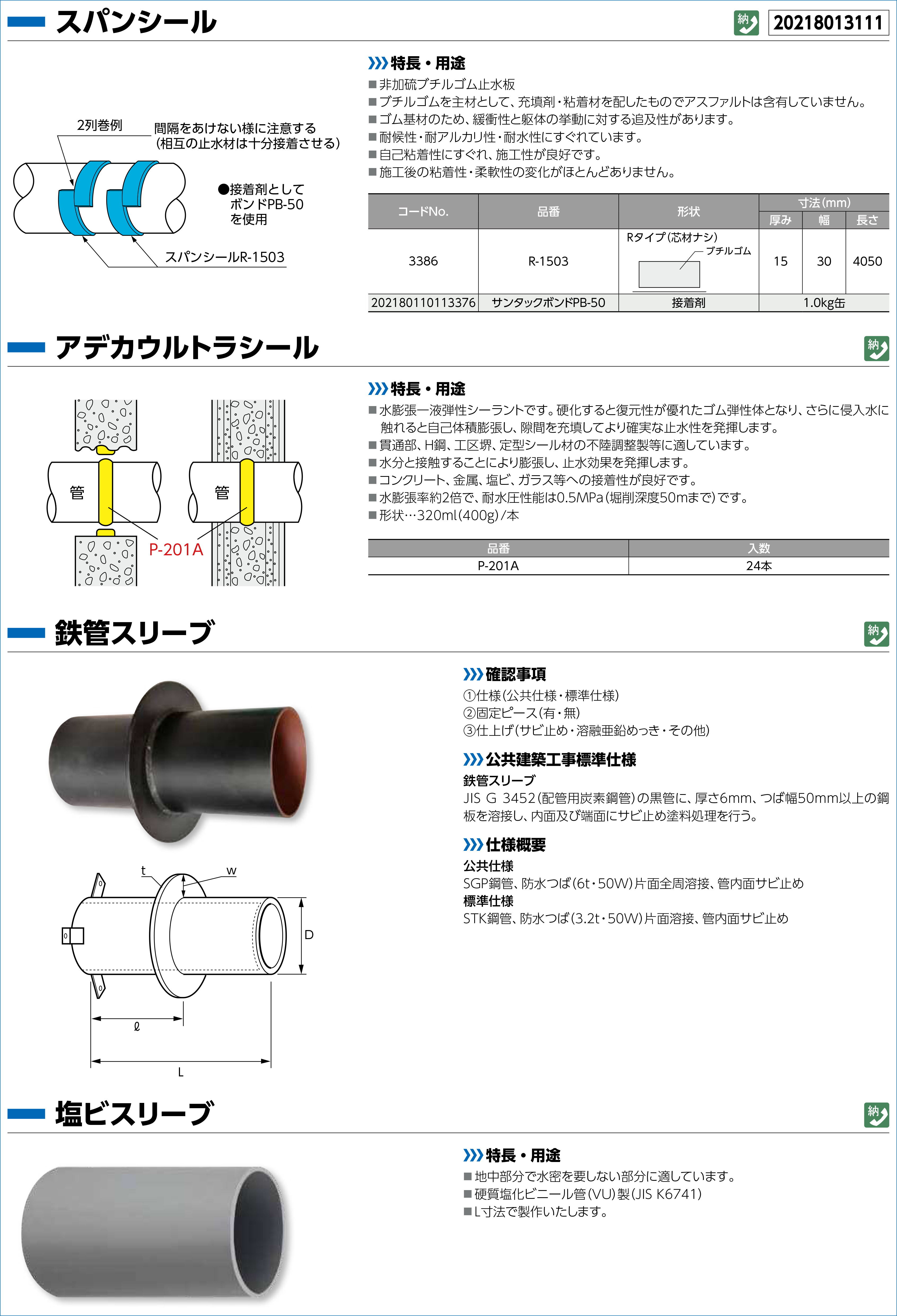

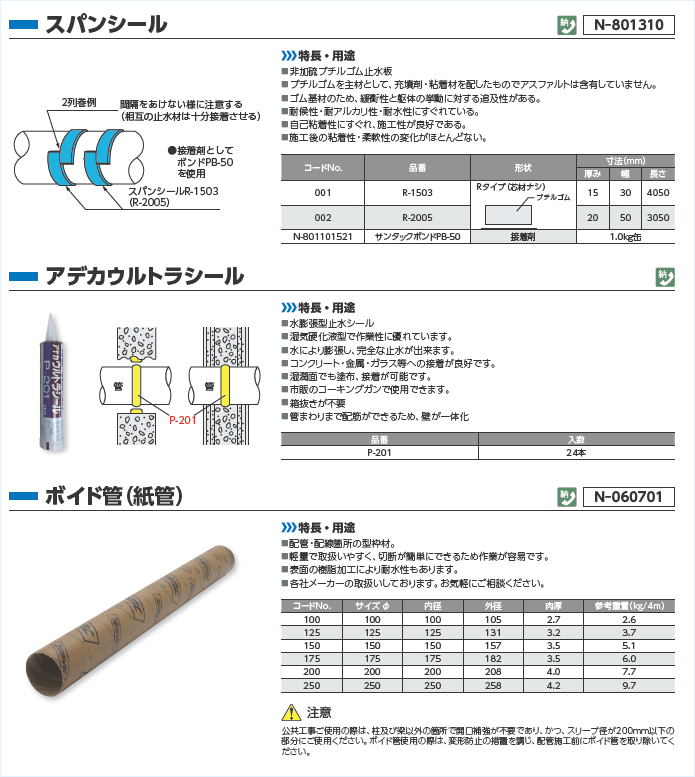

スパンシール N-801310

スパンシール

[ 特長・用途 ]

■ 非加硫ブチルゴム止水板
■ ブチルゴムを主材として、充填剤・粘着材を配したものでアスファルトは含有していません。
■ ゴム基材のため、緩衝性と躯体の挙動に対する追及性がある。
■ 耐候性・耐アルカリ性・耐水性にすぐれている。
■ 自己粘着性にすぐれ、施工性が良好である。
■ 施工後の粘着性・柔軟性の変化がほとんどない。





アデカウルトラシール

アデカウルトラシール

[ 特長・用途 ]

■ 水膨張型止水シール
■ 湿気硬化液型で作業性に優れています。
■ 水により膨張し、完全な止水が出来ます。
■ コンクリート・金属・ガラス等への接着が良好です。
■ 湿潤面でも塗布、接着が可能です。
■ 市販のコーキングガンで使用できます。
■ 箱抜きが不要
■ 管まわりまで配筋ができるため、壁が一体化





ボイド管(紙管) N-060701

ボイド管(紙管)

[ 特長・用途 ]

■ 配管・配線箇所の型枠材。
■ 軽量で取扱いやすく、切断が簡単にできるため作業が容易です。
■ 表面の樹脂加工により耐水性もあります。
■ 各社メーカーの取扱いしております。お気軽にご相談ください。


【注意】
公共工事ご使用の際は、柱及び梁以外の箇所で開口補強が不要であり、かつ、スリーブ径が200mm以下の部分にご使用ください。ボイド管使用の際は、変形防止の措置を講じ、配管施工前にボイド管を取り除いてください。

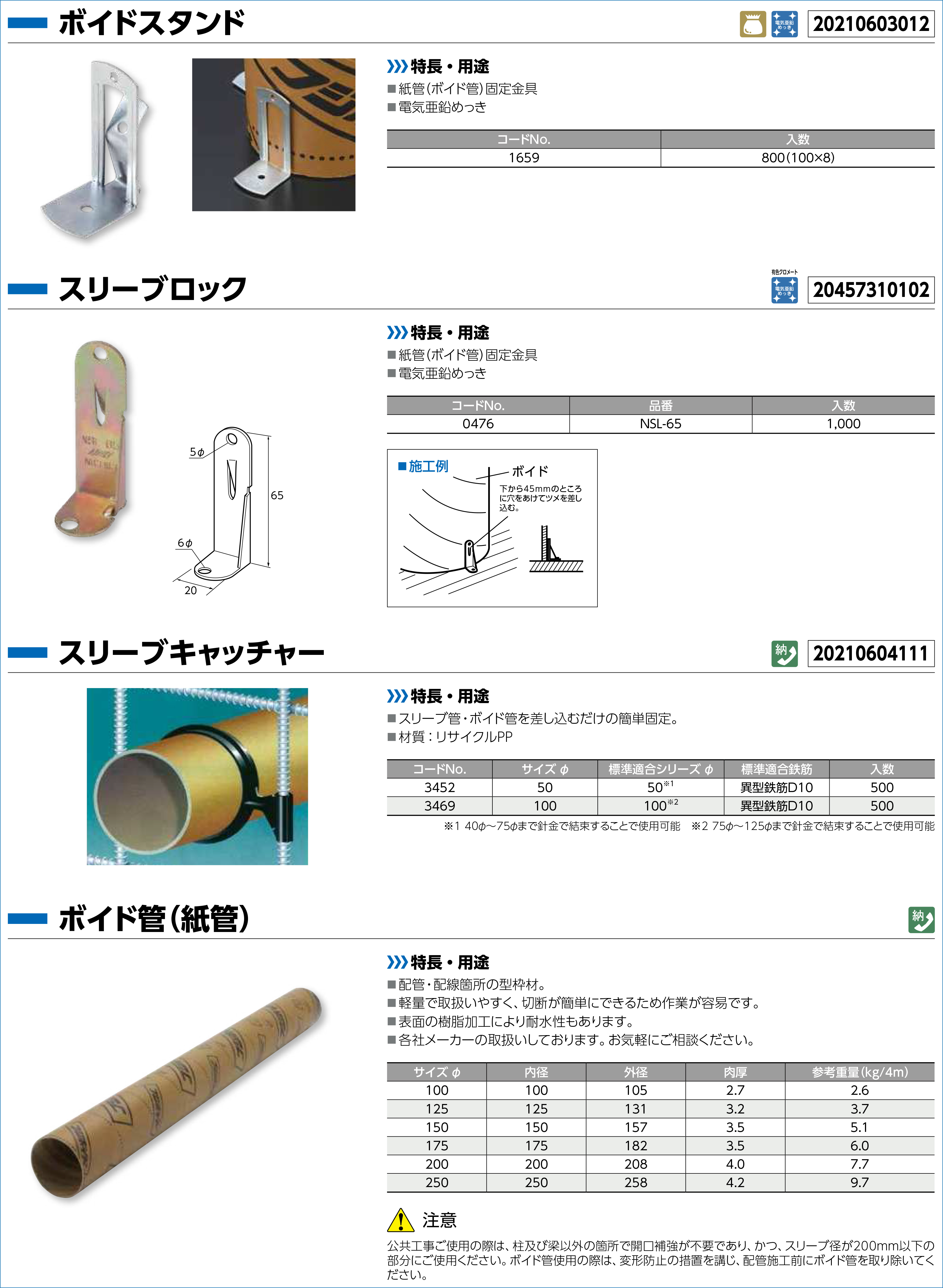

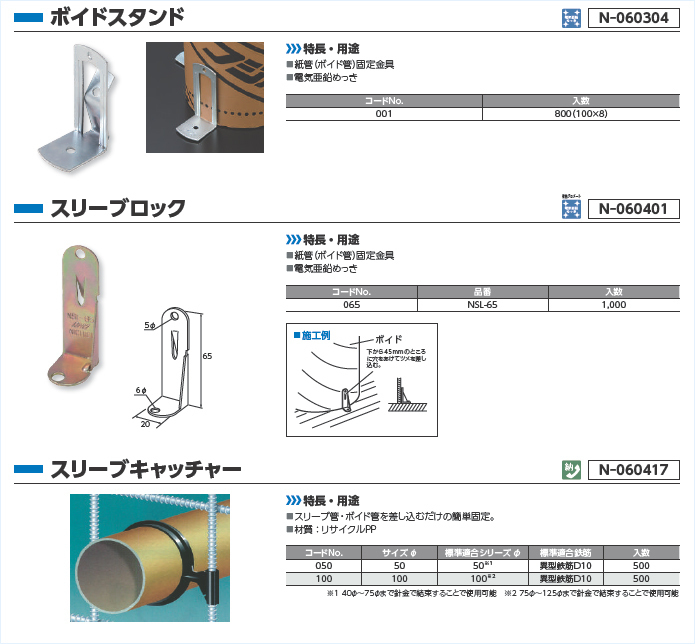

ボイドスタンド N-060304

ボイドスタンド

[ 特長・用途 ]

■ 紙管(ボイド管)固定金具
■ 電気亜鉛めっき





スリーブロック N-060401

スリーブロック

[ 特長・用途 ]

■ 紙管(ボイド管)固定金具
■ 電気亜鉛めっき






スリーブキャッチャー N-060416

スリーブキャッチャー

[ 特長・用途 ]

■ スリーブ管・ボイド管を差し込むだけの簡単固定。
■ 材質:リサイクルPP

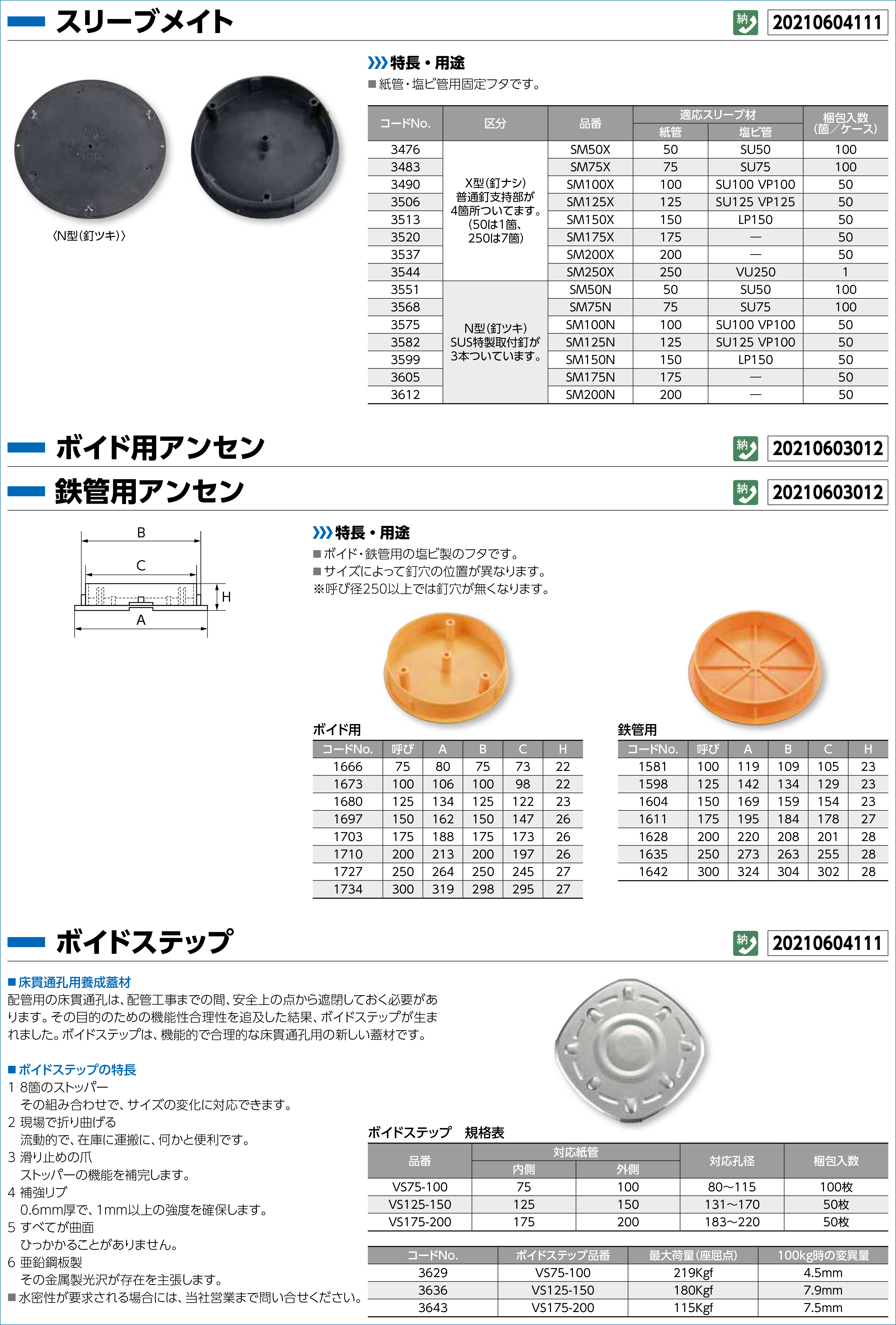

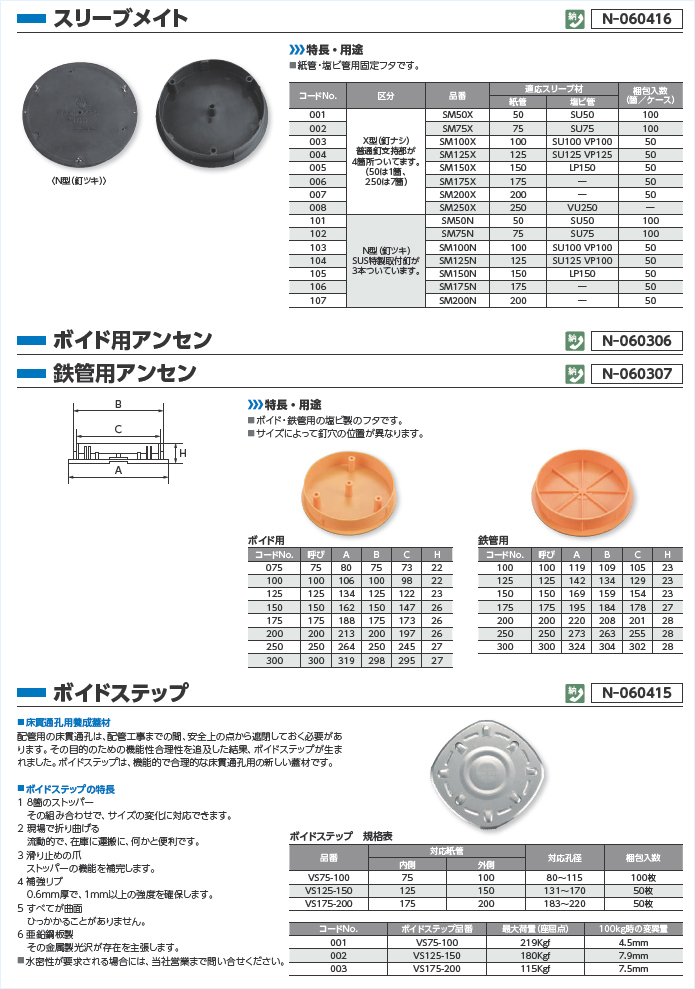

スリーブメイト N-060416

スリーブメイト

[ 特長・用途 ]

■ 紙管・塩ビ管用固定フタです。

スリーブメイト



ボイド用アンセン N-060306
鉄管用アンセン N-060307


ボイド用アンセン・鉄管用アンセン

[ 特長・用途 ]

■ ボイド・鉄管用の塩ビ製のフタです。





ボイドステップ N-060415

ボイドステップ 床貫通孔用養成蓋材
配管用の床貫通孔は、配管工事までの間、安全上の点から遮閉しておく必要があります。その目的のための機能性合理性を追及した結果、ボイドステップが生まれました。ボイドステップは、機能的で合理的な床貫通孔用の新しい蓋材です。
ボイドステップの特長
1 8箇のストッパー
 その組み合わせで、サイズの変化に対応できます。
2 現場で折り曲げる
 流動的で、在庫に運搬に、何かと便利です。
3 滑り止めの爪
 ストッパーの機能を補完します。
4 補強リブ
 0.6mm厚で、1mm以上の強度を確保します。
5 すべてが曲面
 ひっかかることがありません。
6 亜鉛鋼板製
 その金属製光沢が存在を主張します。
■ 水密性が要求される場合には、当社営業まで問い合せください。

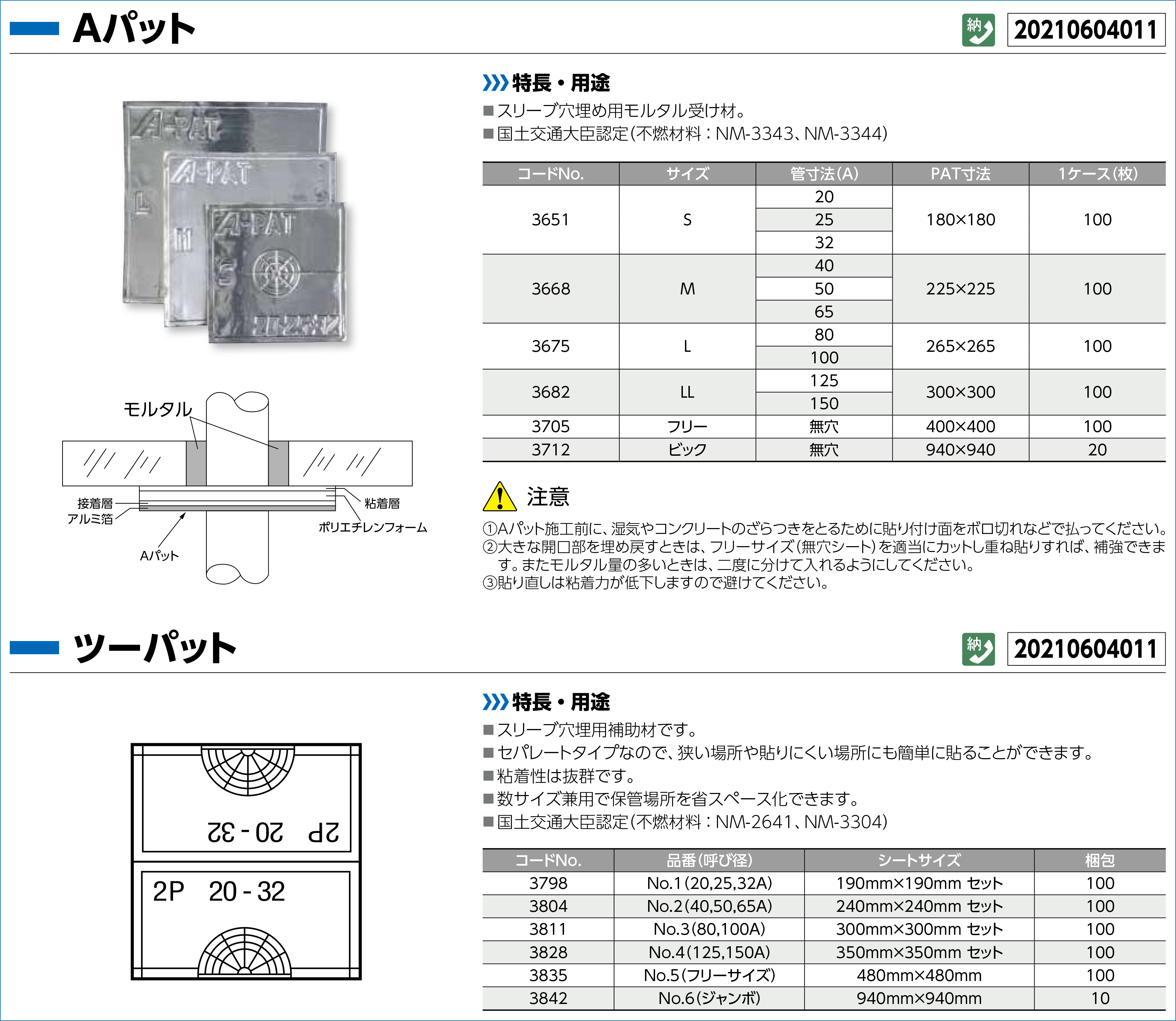

Aパット N-060402

Aパット

[ 特長・用途 ]

■ スリーブ穴埋め用モルタル受け材。
■ 国土交通大臣認定(不燃材料:NM-3343、NM-3344)

【注意】
  1.  Aパット施工前に、湿気やコンクリートのざらつきをとるために貼り付け面をボロ切れなどで払ってください。
  2. 大きな開口部を埋め戻すときは、フリーサイズ(無穴シート)を適当にカットし重ね貼りすれば、補強できます。またモルタル量の多いときは、二度に分けて入れるようにしてください。
  3. 貼り直しは粘着力が低下しますので避けてください。

Aパット





ツーパット N-060409

ツーパット

[ 特長・用途 ]

■ スリーブ穴埋用補助材です。
■ セパレートタイプなので、狭い場所や貼りにくい場所にも簡単に貼ることができます。
■ 粘着性は抜群です。
■ 数サイズ兼用で保管場所を省スペース化できます。

ツーパット

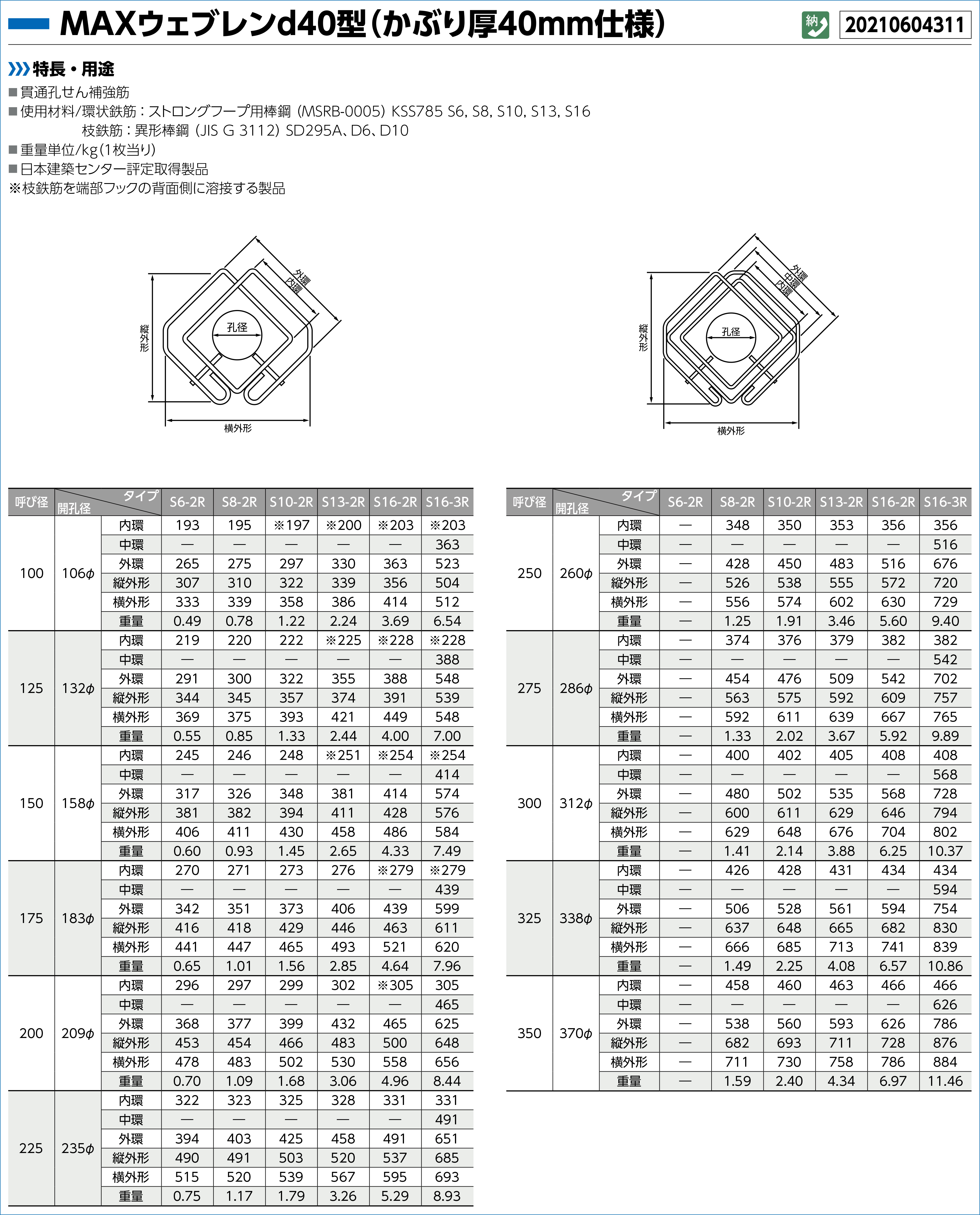

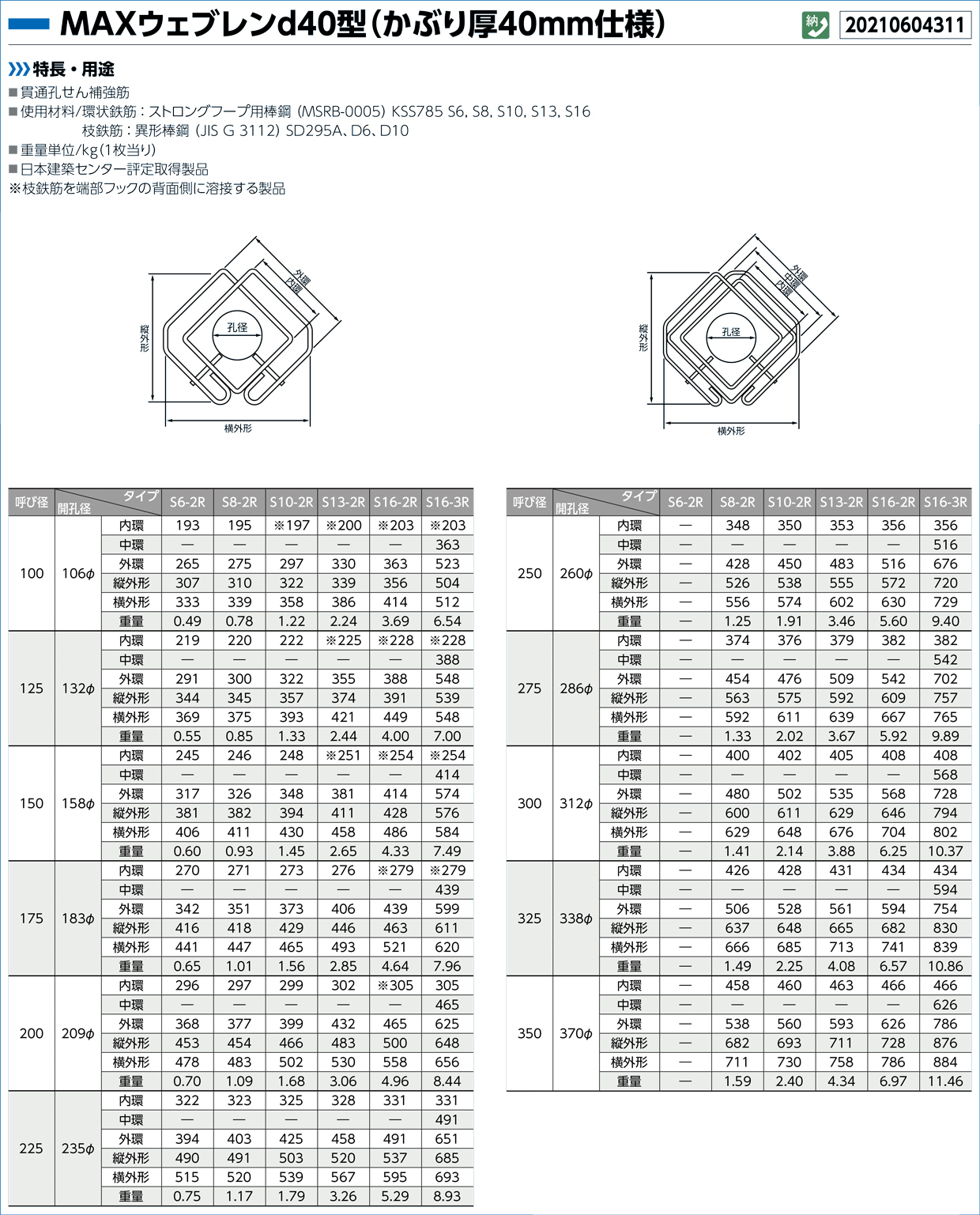

MAXウェブレンd40型(かぶり厚40mm仕様) N-060433



[ 特長・用途 ]

■ 貫通孔せん補強筋
■使用材料/環状鉄筋:ストロングフープ用棒鋼( MSRB-0005) KSS785 S6, S8, S10, S13, S16
       枝鉄筋:異形棒鋼( JIS G 3112) SD295A、D6、D10
■ 重量単位/kg(1枚当り)
■ 日本建築センター評定取得製品
※枝鉄筋を端部フックの背面側に溶接する製品
