角形鋼管用支持

カタログダウンロード
●総合カタログP188-191掲載




コラムセッター類

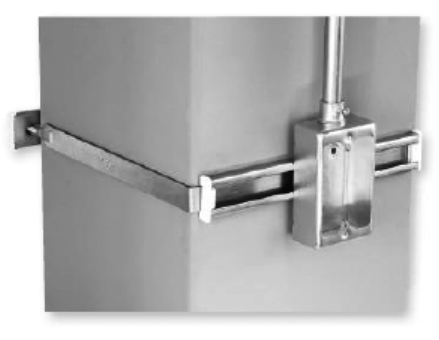

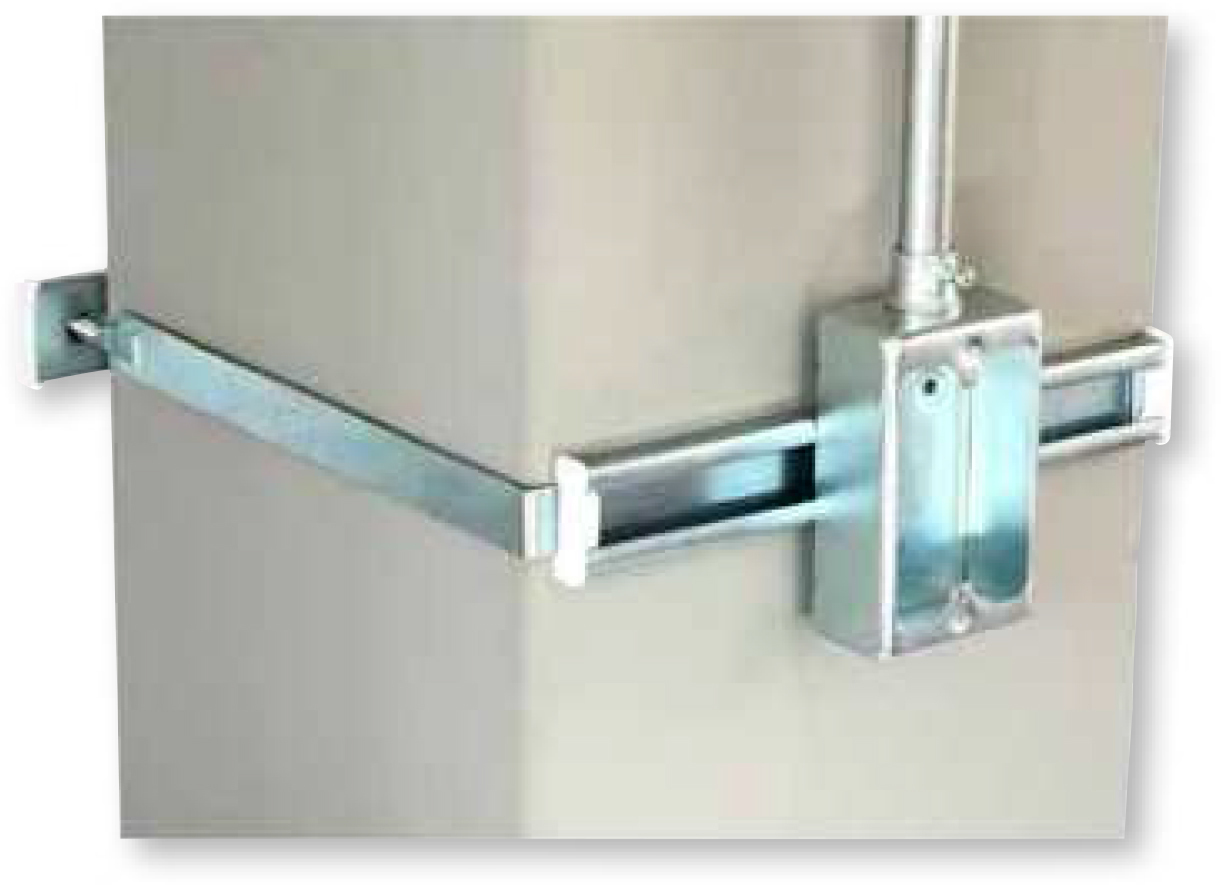

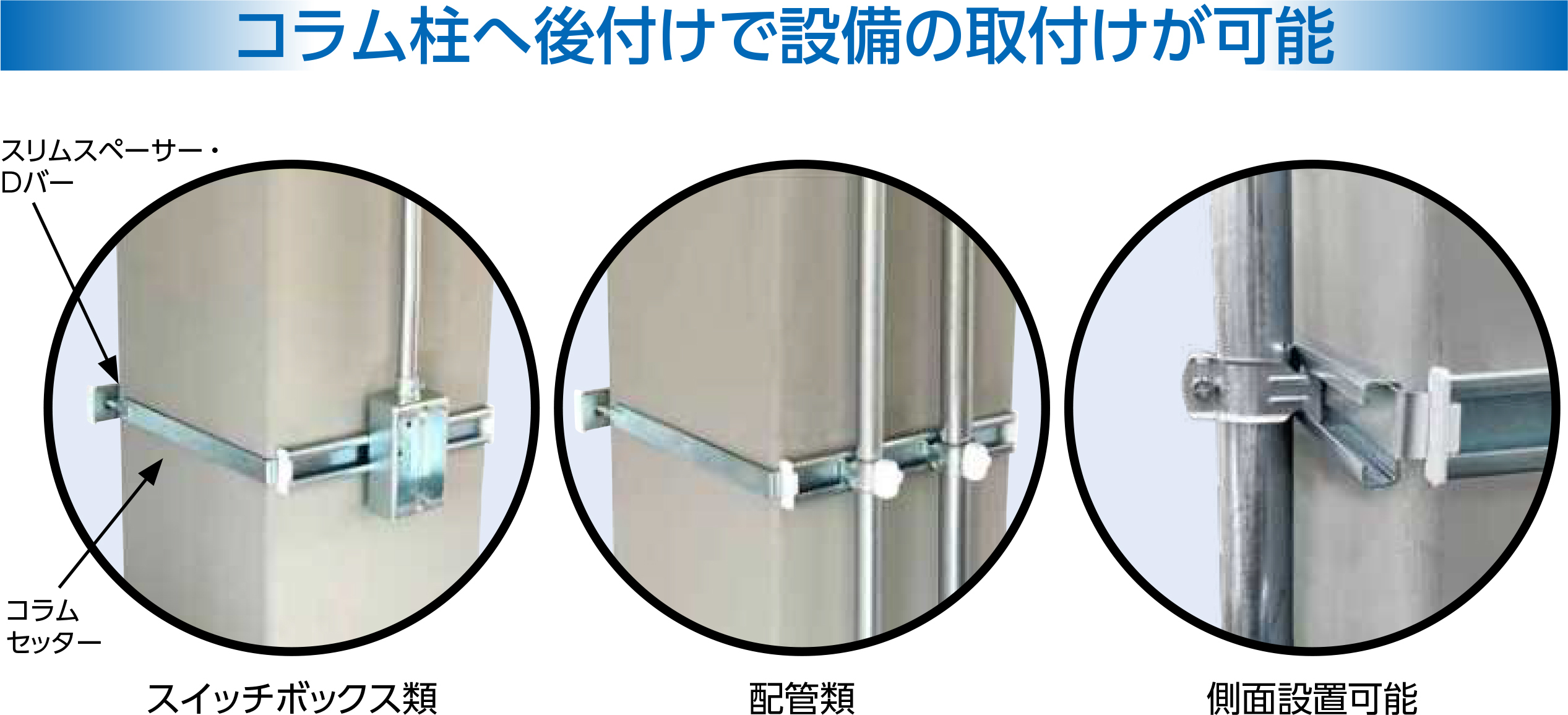

コラム柱へ後付けで設備の取付けが可能

コラムセッター類に使用される主材質
● 鉄製
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき
コラムセッター類に使用されるその他材料
● ABS樹脂
● 軟質塩化ビニール
● 亜鉛めっき鋼板


【使用上の注意】
1. コラムセッターは、設備機器類や配管類の振れ止め金具です。
2. コラムセッターは、適正トルク18N・m以上で取付けてください。
3. コラムセッターの許容静荷重は、4面合計30kg以下にしてください。
4. 露出スイッチボックス等の配管が接続される設備機器の場合、コラム柱と設備機器の設置寸法(隙間)と、コラム柱と配管の設置寸法(隙間)が異なる場合があります。双方の距離(隙間)に合わせ、コラムセッター、Dバー、フリーチャンネルを選定してください。
5. コラムセッター側面に設備等を設置する場合、フリーチャンネルの厚み(高さ)は、20mm以上のタイプをご使用ください。
6. コラムセッター側面にフリーチャンネルを設置する場合、コラム柱のサイズより80mm以上短くなる様に切断し取付けてください。
[推奨値]
7. 切断したフリーチャンネルは、コラムセッターの設置と同時に取付け(引っ掛け)てください。コラムセッター取付け後の設置はできません。
また、側面のフリーチャンネルがガタつかないように締め付けてください。
※かしめボルト部を避けて設置してください。

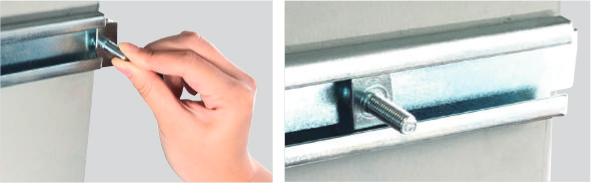

8. コラムセッター・Dバーに回転止めボルト・小ねじを使用する場合、端面からスライドさせてご使用ください。途中から挿入する場合は、回転させロックすることを確認してご使用ください。ロックされていないと脱落の原因になります。
9. 配管類をチャンネルクリップやHL片サドルで施工する場合、配管の滑り・回転・振れが無いように取付けてください。
10. コラムセッター用エンドキャップは、接着剤(樹脂・金属用)を使用し取付けてください。
11. コラムセッター、Dバー、フリーチャンネル類、チャンネルクリップの端部は、必要に応じてエンドキャップを取付けてください。
12. Dバーは切断(穴あけ)にて、万能レールとしてご使用できます。Dバー及び付属部材の許容荷重を守ってご使用ください。
※荷重表は別途、施工要領書をお求めください。
13. コラムセッター類は屋内仕様です。防蝕性に優れた溶融亜鉛めっきも用意しております。


オプションマーク

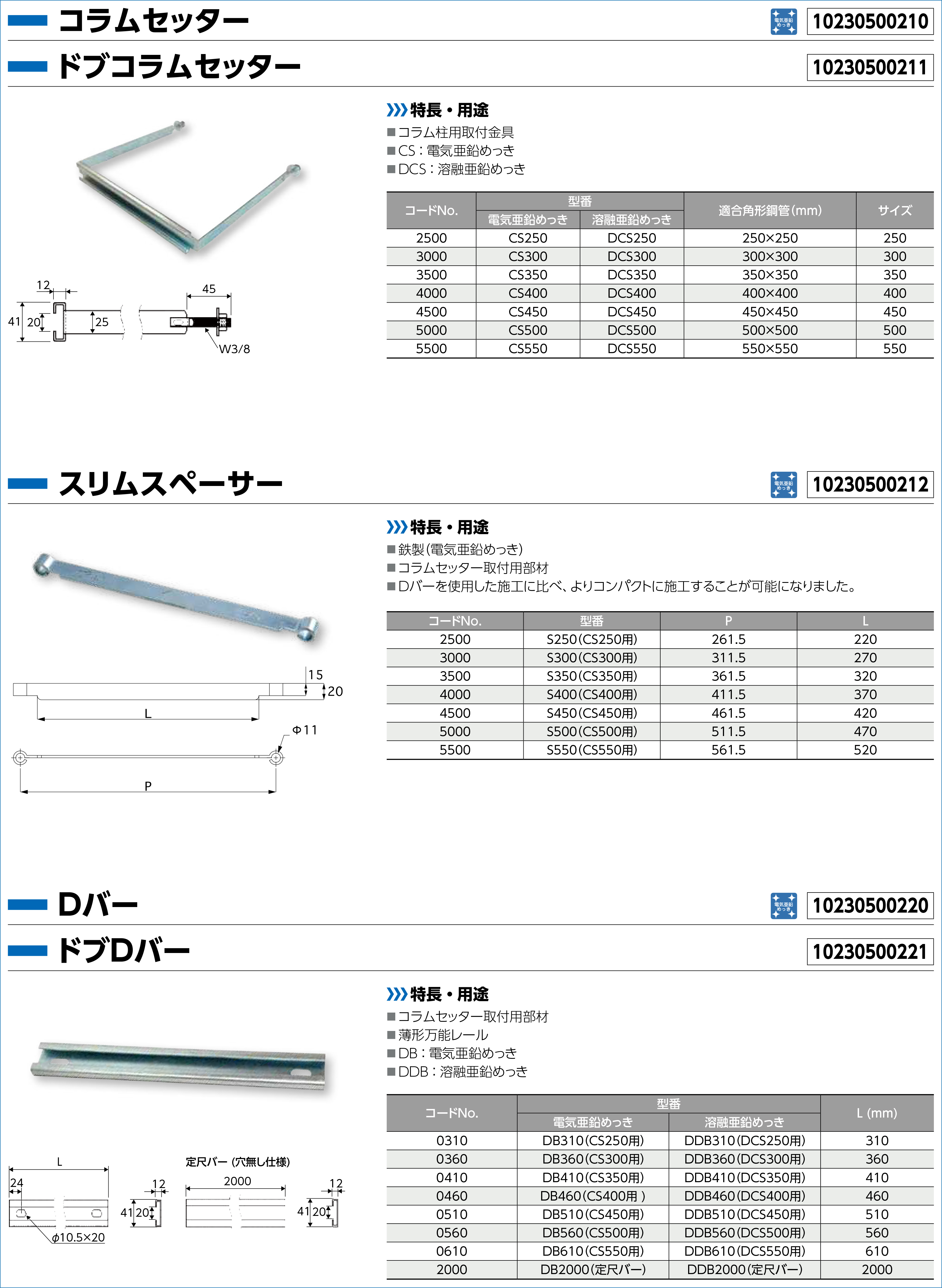

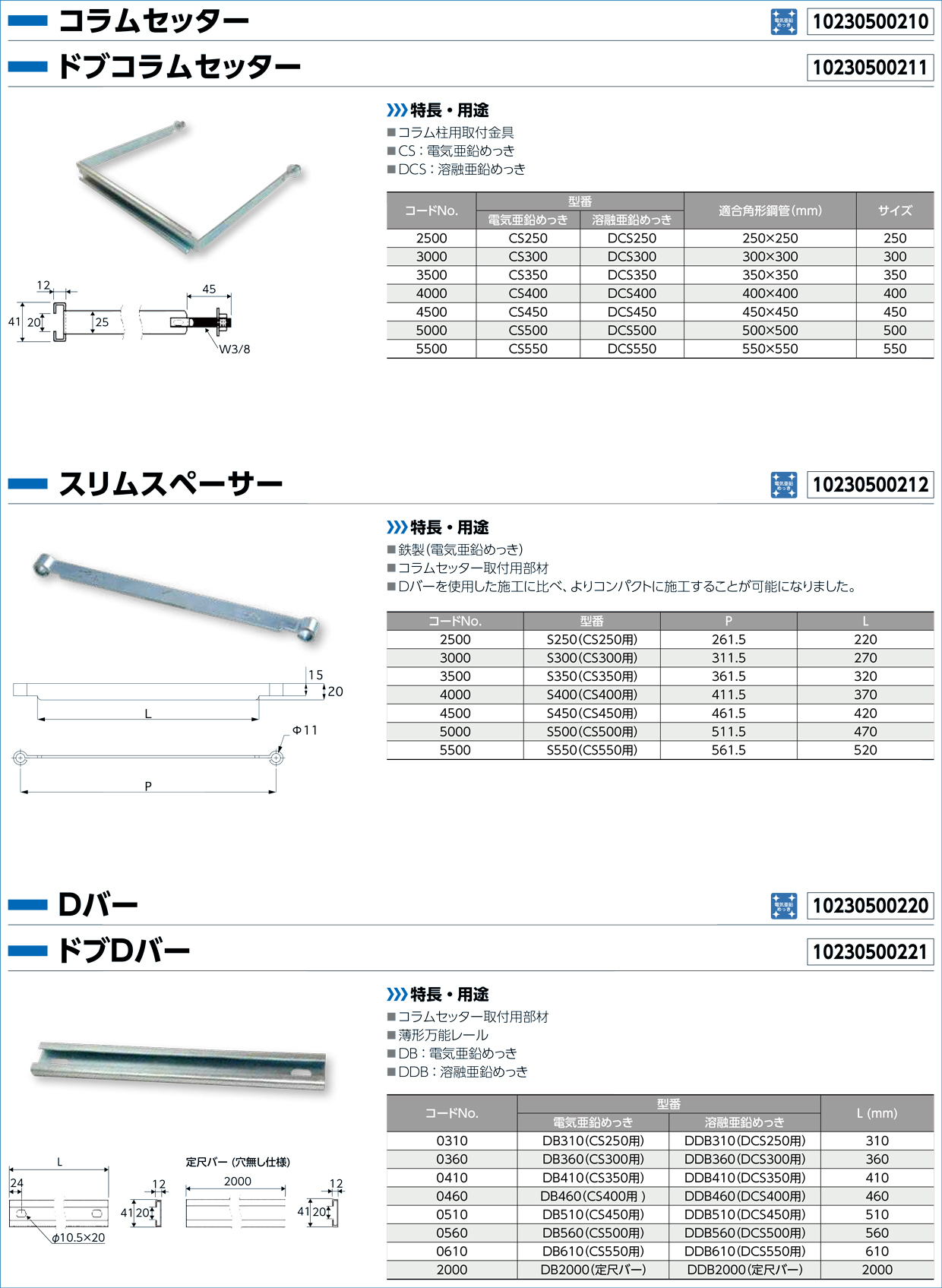

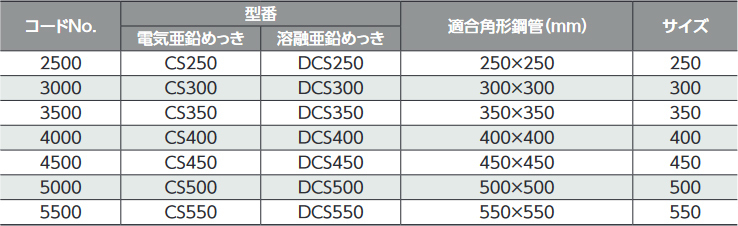

 コラムセッター 10230500210

 ドブコラムセッター 10230500211

(mm)

[ 特長・用途 ]

■ コラム柱用取付金具
■ CS:電気亜鉛めっき
■ DCS:溶融亜鉛めっき

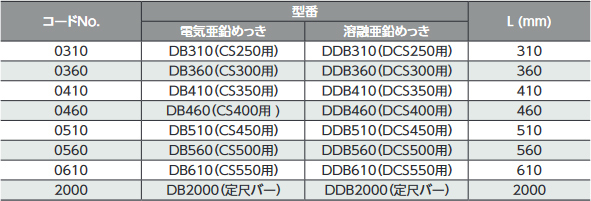

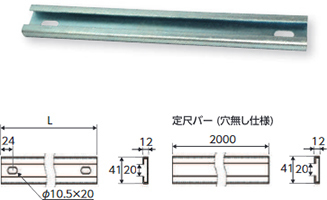

 Dバー 10230500220
 ドブDバー 10230500221

(mm)

[ 特長・用途 ]

■ コラムセッター取付用部材
■ 薄形万能レール
■ DB:電気亜鉛めっき
■ DDB:溶融亜鉛めっき

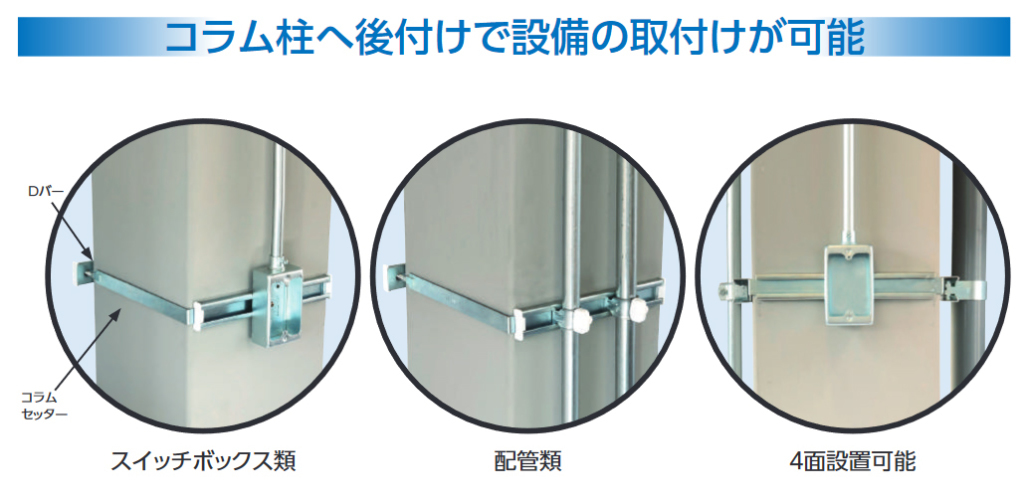

コラム柱へ後付けで設備の取付けが可能

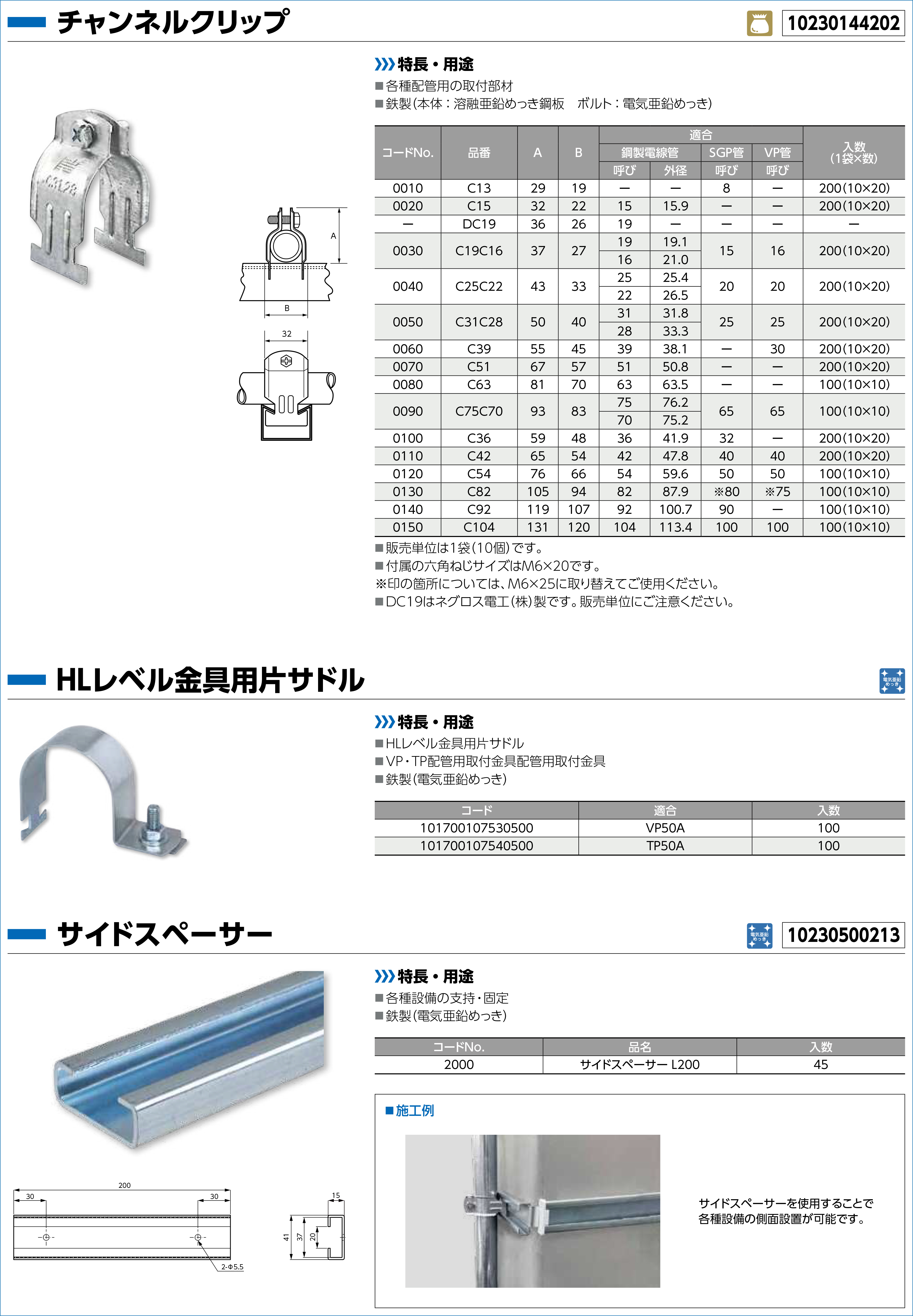

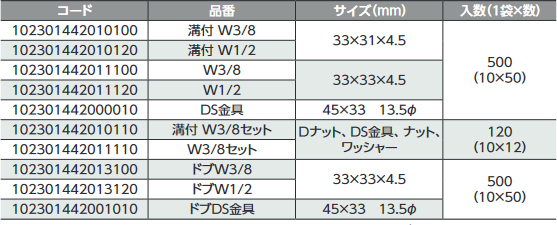

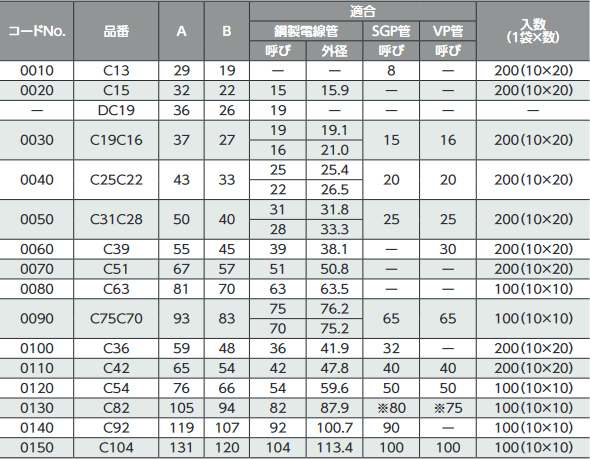

 チャンネルクリップ/HL片サドル 10230144202


(mm)

[ 特長・用途 ]

■ 各種配管用の取付部材
■ 亜鉛めっき鋼板
[注意]
■ 販売単位は1袋(10個)です。
■ 付属の六角ねじサイズはM6×20です。
※印の箇所については、M6×25に取り替えてご使用ください。
■ DC19はネグロス電工(株)製です。販売単位にご注意ください。



[ 特長・用途 ]

■ HL片サドル
■ VP・TP配管用取付金

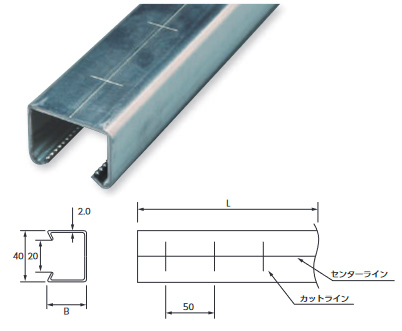

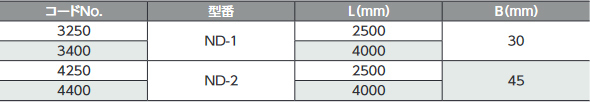

 フリーチャンネル 10230500150


(mm)

[ 特長・用途 ]

■ 各種設備の支持・固定
■ 亜鉛めっき鋼板
カットラインセンターライン

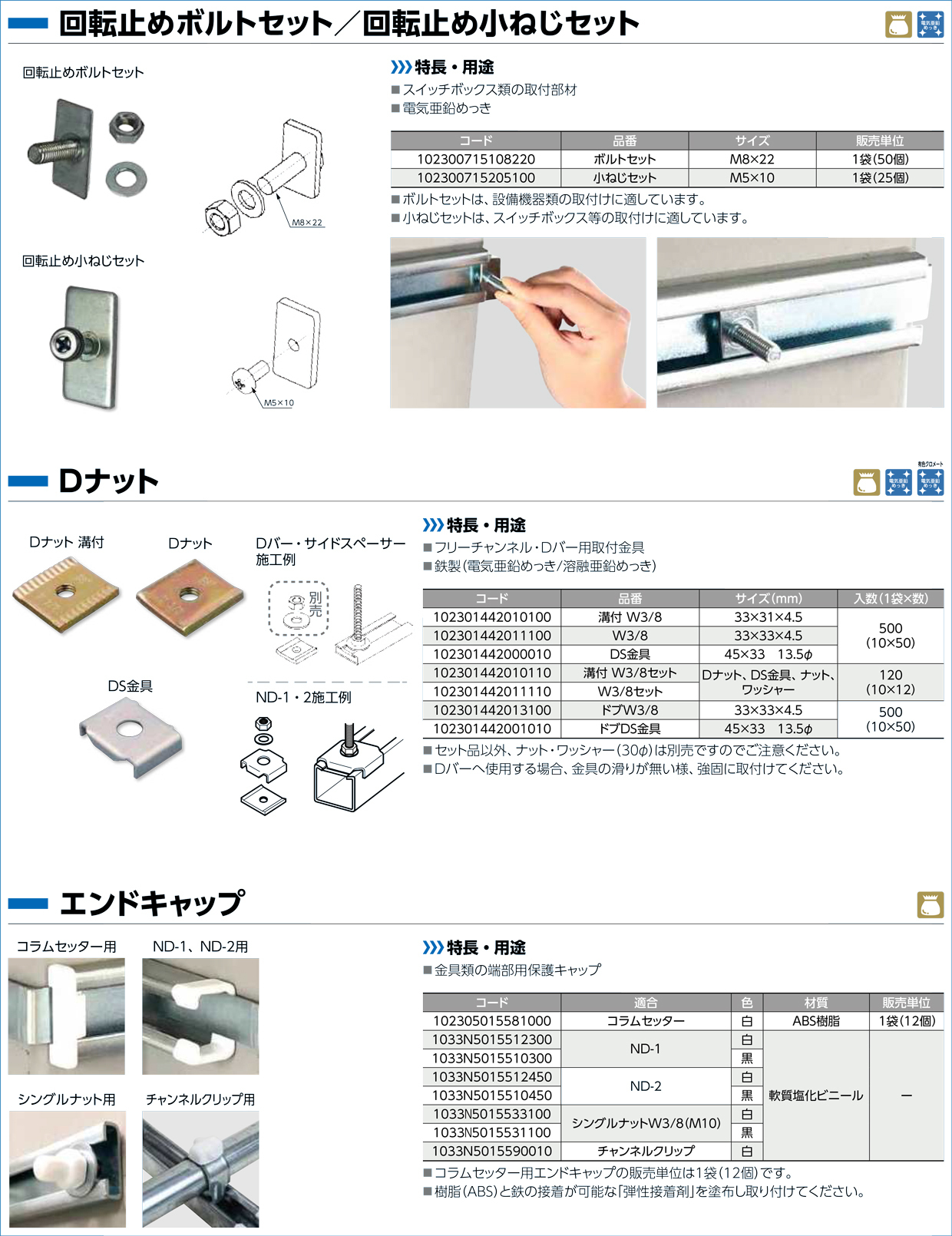

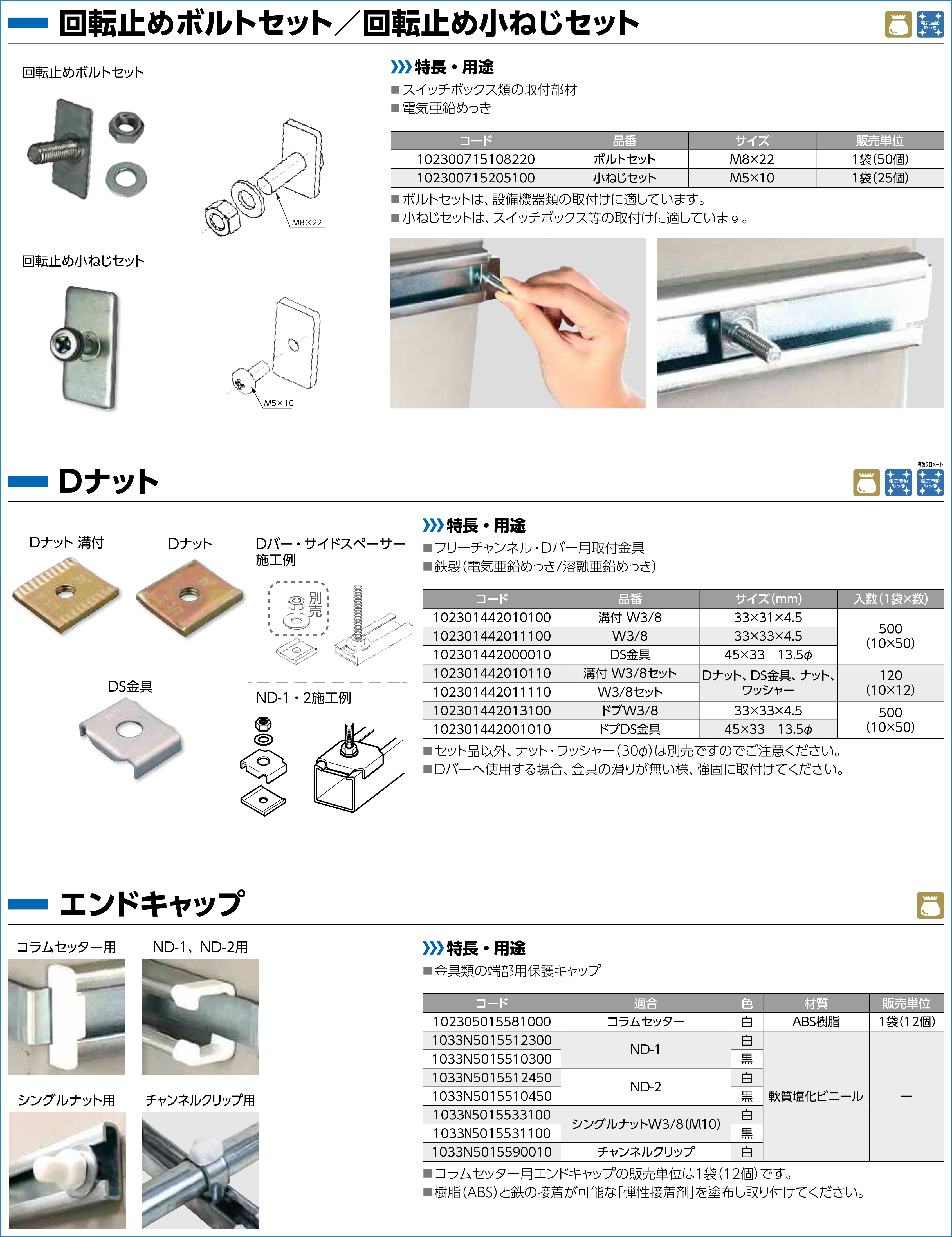

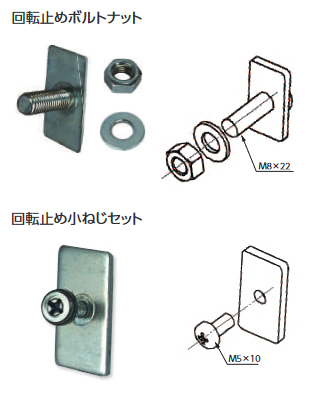

 回転止めボルトナット/回転止め小ねじセット


(mm)

[ 特長・用途 ]

■ スイッチボックス類の取付部材
■ 電気亜鉛めっき
[注意]
■ ボルトセットは、設備機器類の取付けに適しています。
■小ねじセットは、スイッチボックス等の取付けに適しています。

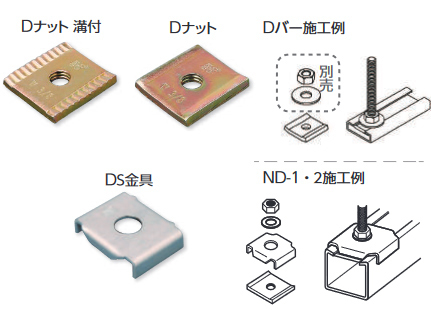

 Dナット



[ 特長・用途 ]

■ フリーチャンネル・Dバー用取付金具
■ 鉄製(電気亜鉛めっき/溶融亜鉛めっき)
[注意]
■ セット品以外、ナット・ワッシャー(30φ)は別売ですのでご注意ください。
■ Dバーへ使用する場合、金具の滑りが無い様、強固に取付けてください。

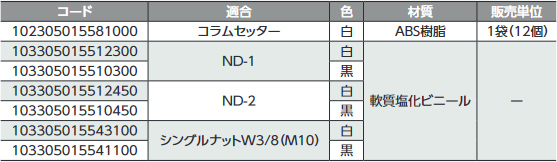

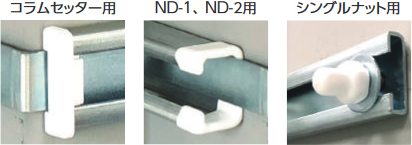

 エンドキャップ




[ 特長・用途 ]

■ 金具類の端部用保護キャップ
[注意]
■ コラムセッター用エンドキャップの販売単位は1袋(12個)です。
■ 接着剤(樹脂・金属用)を使用し取付けてください。
■ チャンネルクリップ用は別途お問合せください。
