スーパーハゼグリップAX

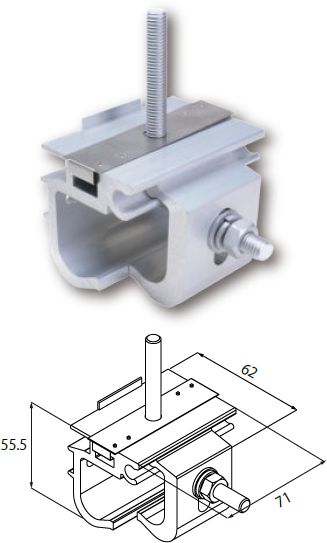

　スーパーハゼグリップAX　6021230850

 サイズの単位はmmです。
6021230850
 [製品仕様]
■ 本体 ：アルミニウム合金（陽極酸化塗装複合皮膜）
■ ボルト類 ：ステンレス（高耐食コーティング）
　※使用ボルトサイズはM8
■ アースプレート ：ステンレス

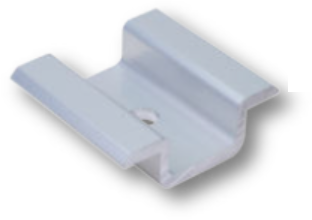

　アルミ押え金具(中央)AX　6011035041


6011035041
 [製品仕様]
■ パネル間を固定するアルミ製押え金具
■ アルミニウム合金（陽極酸化塗装複合皮膜）




　アルミ押え金具(端面)AX　6011045


6011045
 [製品仕様]
■ パネル端部を固定するアルミ製押え金具
■ アルミニウム合金（陽極酸化塗装複合皮膜）
■ パネル規格によりサイズが異なります
6011045

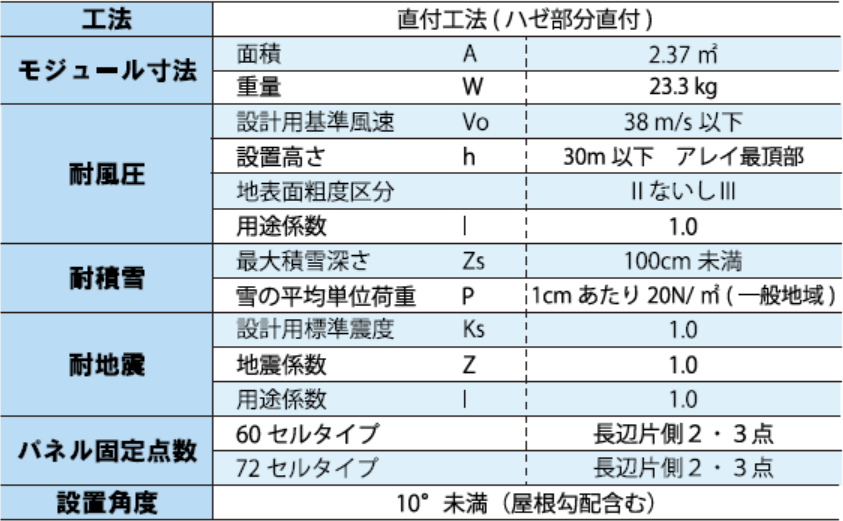

 設置条件




注 意
 ※太陽電池アレイ設置による屋根・建物の強度及び漏水、腐食は保証しておりません。
※重塩害地域に対応しておりません。

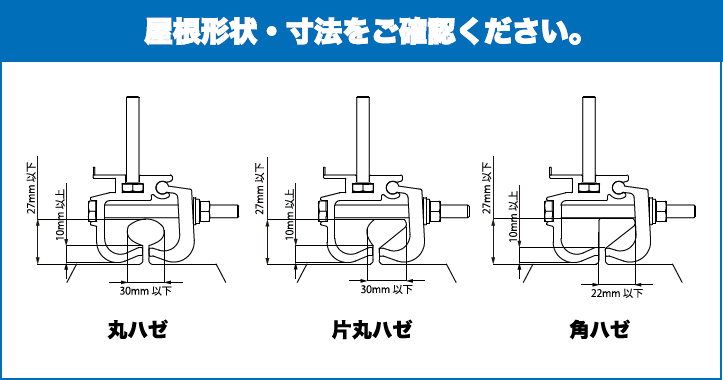

※屋根接合部のハゼ締め状態、形状、寸法により取り付けできない場合があります。
※設置条件は参考であり、条件以外でも設置可能な場合がございます。
〈パネル固定について〉
太陽電池モジュールサイズ、設置場所などの条件によって固定点数は異なります。
仕様書の固定点数早見表を参照願います。


日栄製作品(特注加工品)を承ります
