給水・給湯配管システム支持

カタログダウンロード

給水・給油配管システム支持
給水・給湯配管システム及び周辺部材を支持するための配管支持金具

ヘッダー用支持金具に使用される主材質
● 鉄製
● ステンレス製(SUS304)
● 汎用プラスチック製(ポリプロピレン、ABS樹脂等)
表面処理(鉄製)
● 電気亜鉛めっき
ヘッダー用支持金具類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR/NBR/EPDM)



ヘッダーパネル



[ 特長・用途 ]

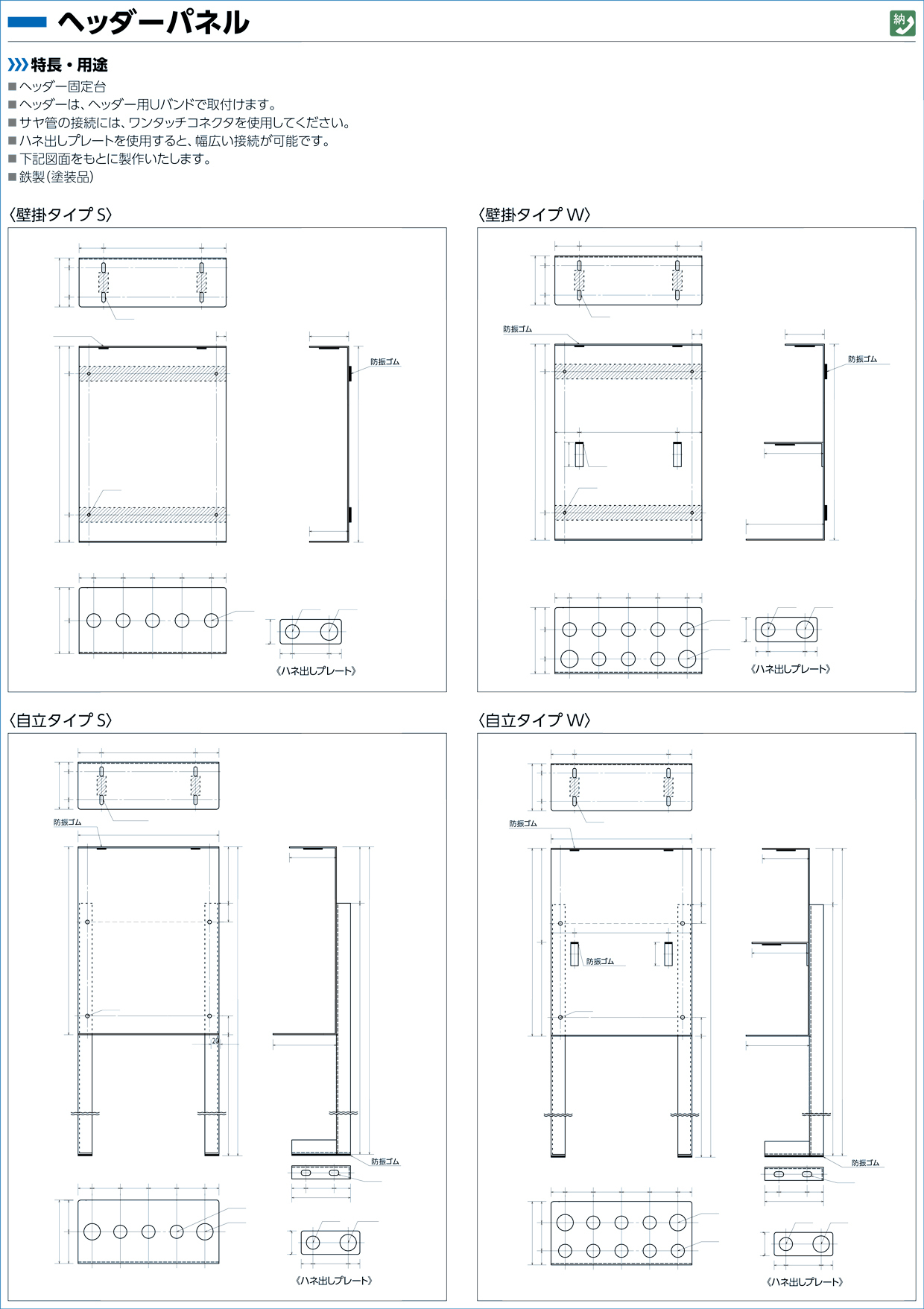

■ ヘッダー固定台
■ ヘッダーは、ヘッダー用Uバンドで取付けます。
■ サヤ管の接続には、ワンタッチコネクタを使用してください。
■ ハネ出しプレートを使用すると、幅広い接続が可能です。
■ 下記図面をもとに製作いたします。
■ 鉄製(塗装品)

ヘッダーパネル壁掛タイプS

ヘッダーパネル壁掛タイプW

ヘッダーパネル自立タイプS

ヘッダーパネル自立タイプW

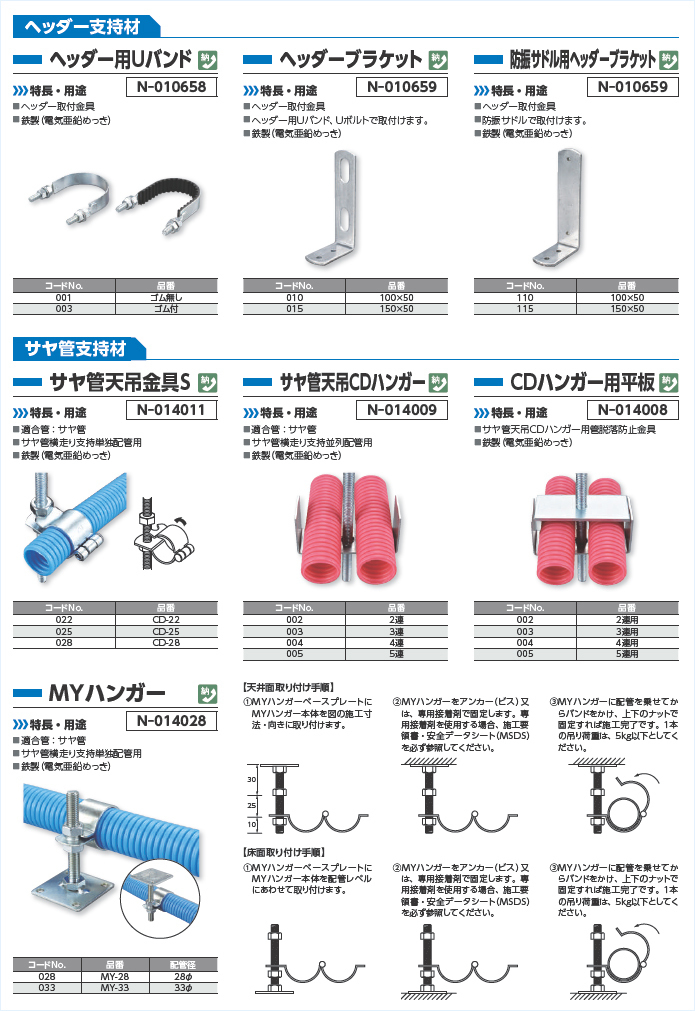

ヘッダー支持材


ヘッダー用Uバンド N-010658

ヘッダー用Uバンド

[ 特長・用途 ]

■ ヘッダー取付金具
■ 鉄製(電気亜鉛めっき)





ヘッダーブラケット N-010659

ヘッダーブラケット

[ 特長・用途 ]

■ ヘッダー取付金具
■ ヘッダー用Uバンド、Uボルトで取付けます。
■ 鉄製(電気亜鉛めっき)





防振サドル用ヘッダーブラケット N-010659

防振サドル用ヘッダーブラケット

[ 特長・用途 ]

■ ヘッダー取付金具
■ 防振サドルで取付けます。
■ 鉄製(電気亜鉛めっき)




サヤ管支持材

サヤ管天吊金具S N-014011

サヤ管天吊金具S

[ 特長・用途 ]

■ 適合管:サヤ管
■ サヤ管横走り支持単独配管用
■ 鉄製(電気亜鉛めっき)





サヤ管天吊CDハンガー N-014009

サヤ管天吊CDハンガー

[ 特長・用途 ]

■ 適合管:サヤ管
■ サヤ管横走り支持並列配管用
■ 鉄製(電気亜鉛めっき)





CDハンガー用平板 N-014008

CDハンガー用平板

[ 特長・用途 ]

■ サヤ管天吊CDハンガー用管脱落防止金具
■ 鉄製(電気亜鉛めっき)





MYハンガー N-014028

MYハンガー

[ 特長・用途 ]

■ 適合管:サヤ管
■ サヤ管横走り支持単独配管用
■ 鉄製(電気亜鉛めっき)


【天井面取り付け手順】
1.MYハンガーベースプレートに
MYハンガー本体を図の施工寸
法・向きに取り付けます。
2.MYハンガーをアンカー(ビス)又は、専用接着剤で固定します。専用接着剤を使用する場合、施工要領書・安全データシート(MSDS)を必ず参照してください。

3.MYハンガーに配管を乗せてからバンドをかけ、上下のナットで固定すれば施工完了です。1本の吊り荷重は、5kg以下としてください。

【床面取り付け手順】

 1. MYハンガーベースプレートにMYハンガー本体を配管レベルにあわせて取り付けます。
2.MYハンガーをアンカー(ビス)又は、専用接着剤で固定します。専用接着剤を使用する場合、施工要領書・安全データシート(MSDS)を必ず参照してください。

3.MYハンガーに配管を乗せてからバンドをかけ、上下のナットで固定すれば施工完了です。1本の吊り荷重は、5kg以下としてください。

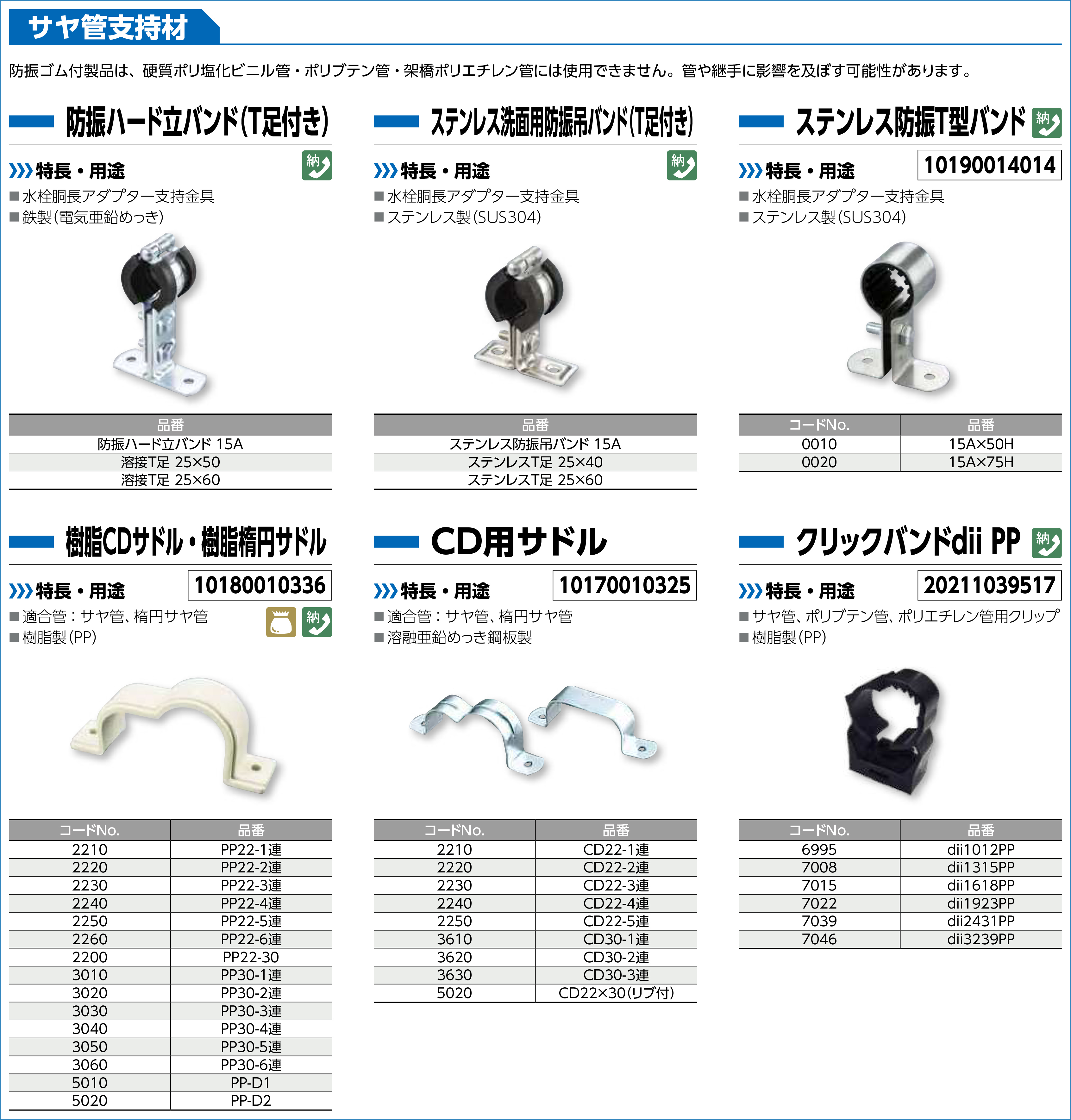

サヤ管支持材


防振ハード立バンド(T足付き)

[ 特長・用途 ]

■ 水栓胴長アダプター支持金具
■ 鉄製(電気亜鉛めっき)





ステン洗面用防振吊バンド(T足付き)

[ 特長・用途 ]

■ 水栓胴長アダプター支持金具
■ ステンレス製(SUS304)





ステン防振T型バンド N-014014

[ 特長・用途 ]

■ 水栓胴長アダプター支持金具
■ ステンレス製(SUS304)





樹脂CDサドル・ダ円サドル N-010336

[ 特長・用途 ]

■ 適合管:サヤ管、楕円サヤ管
■ 樹脂製(PP)





CD用サドル N-010325

[ 特長・用途 ]

■ 適合管:サヤ管、楕円サヤ管
■ 鉄製(電気亜鉛めっき)





クリックバンド エコ N-010384

[ 特長・用途 ]

■ サヤ管、ポリブデン管、ポリエチレン管用クリップ
■ 樹脂製(PP)





ワンタッチコネクタ

ワンタッチコネクタ

[ 特長・用途 ]

■ サヤ管接続コネクター
■ 樹脂製





連結サドル

連結サドル

[ 特長・用途 ]

■ サヤ管連結サドル
■ 樹脂製
