らく吊VP-X

らく吊VP-X

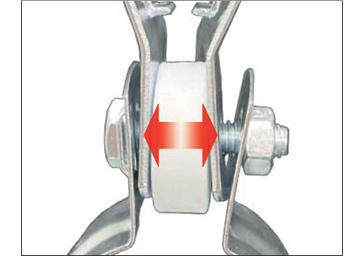

ナット脱落防止
　
パッキンの持つばね性により、締結前の振動等によるナットの脱落・紛失を防止します
抜群の施工

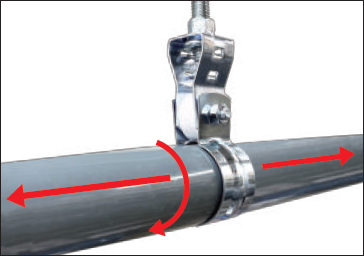

パイプの可動が容易
配管吊り込み時にパイプの調整が楽にでき施工性が格段に向上（パイプのスレ傷を軽減）
安全性

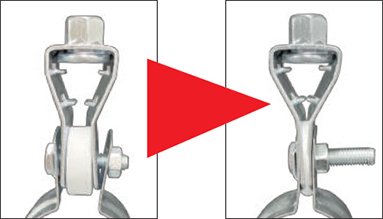

ナットの締め忘れ防止
ナットが締まるとパッキンが潰れて目視で確認できます
抜群の施工

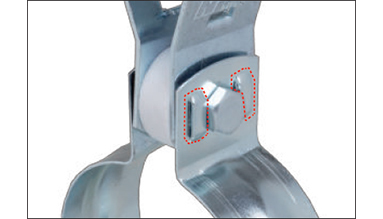

ボルト廻り止め
ナットの締め付け時に六角ボルトの供廻りを防ぐ

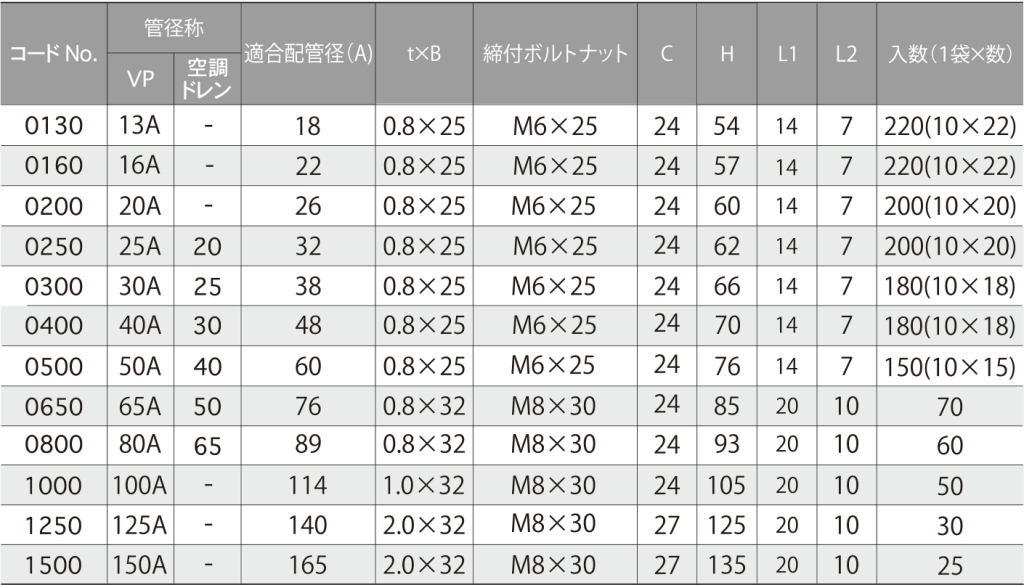

　らく吊VP-X　10110012304

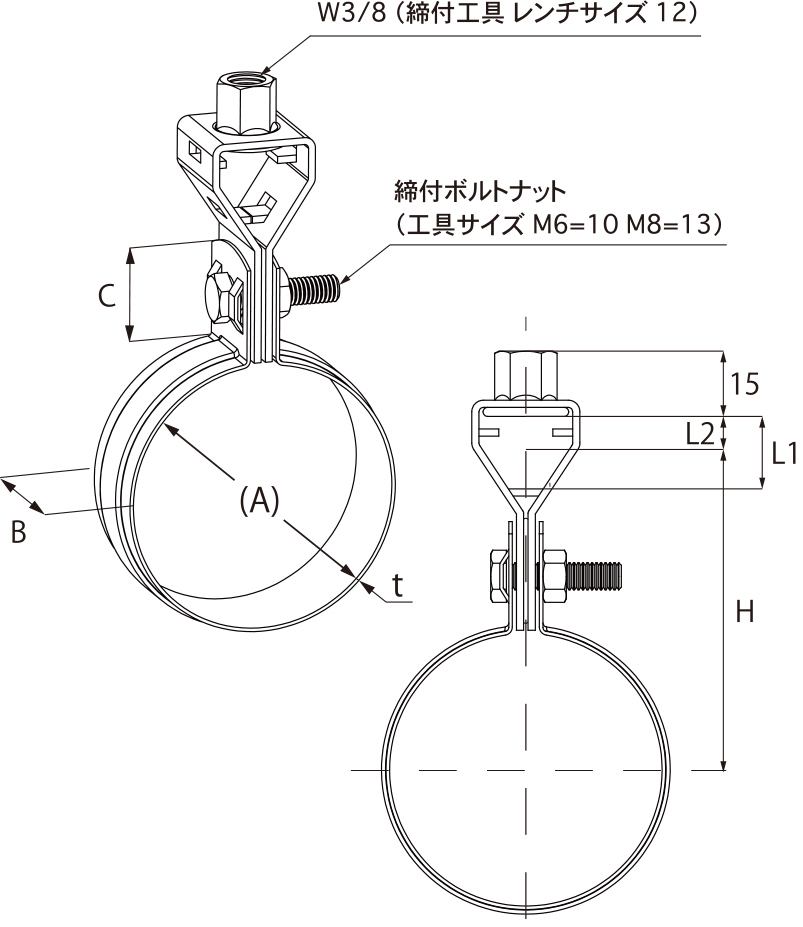

 サイズの単位はmmです。
らく吊VP-X

[ 特長・用途 ]

■ 適合管：塩ビ管(VP/空調ドレン)
■ 鉄製（電気亜鉛めっき）


【ご使用上の注意】
  • らく吊VP-Xは、垂直方向の荷重に対し強度を得られる設計となっております。
  • 取付け時には、配管以外の荷重をかけないでください。
  • 吊りボルトはタンバックル(ナット下部)より三山以上ねじ込んでください。
  • 締付ボルトナットはパッキンが潰れるまで行い、M6適正トルク(5.2N・m)、M8適正トルク(12.5N・m)で締結ください。
