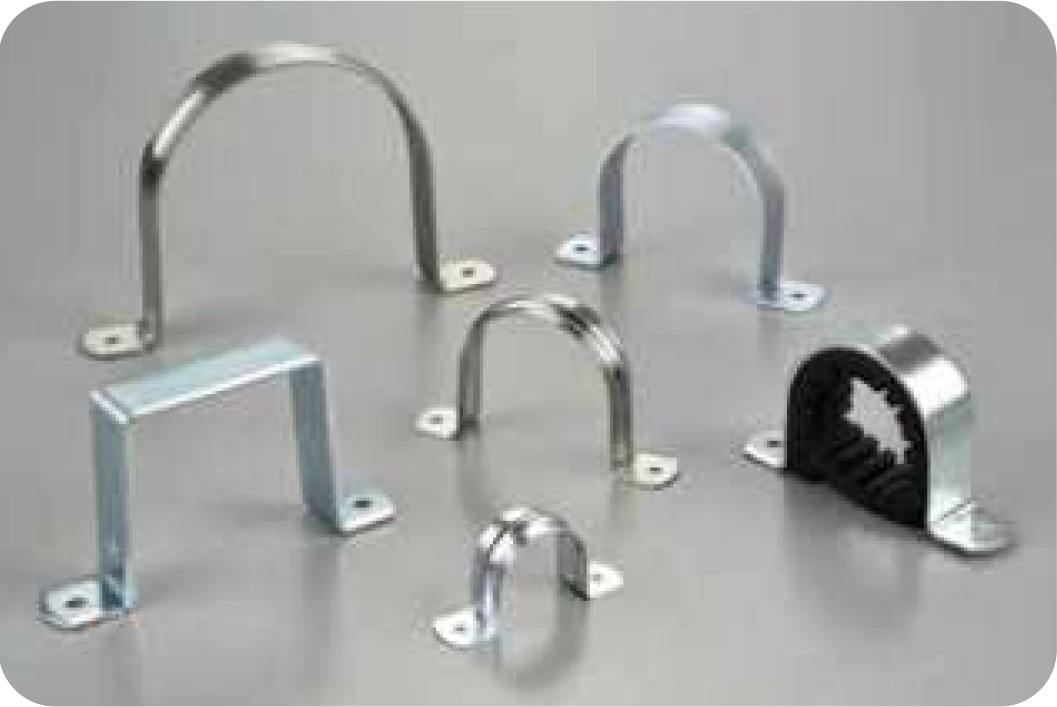

サドルバンド
壁や床面へ配管を直付けする配管支持金具

サドルバンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304)
● 塩ビ製
サドルバンド類に使用されるその他材料
● 防振ゴム(NR)
● 軟質塩ビコーティング

【サドルバンドご使用上の注意】
  1. 耐火二層管用サドルバンド・FTPサドルバンドは、耐火二層管の特性上、配管径が異なる場合がありますのでご相談ください。
  2. デップCUサドルバンドは、常温60℃までの配管にご使用ください。
  3. 防振サドル類は、内面に装着したゴムパットにより、パイプに対しての衝撃緩和の役目を果たしておりますが、その目的は防振支持の補助であり、振動伝達率を明確に軽減する効果はありません。
    尚、防振ゴムの耐熱温度は常温60℃までになります。
  4. ステンサドルバンド類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。

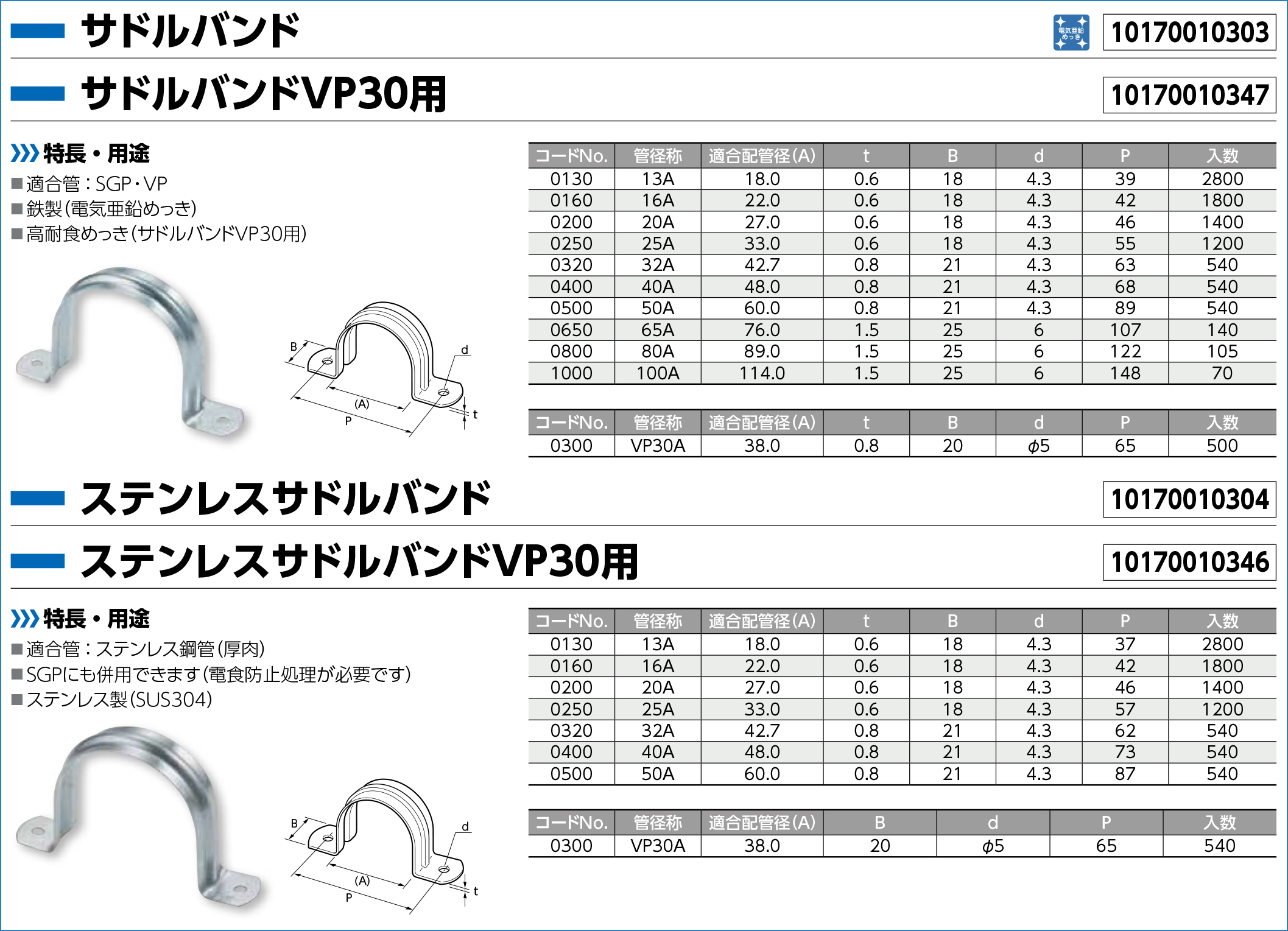

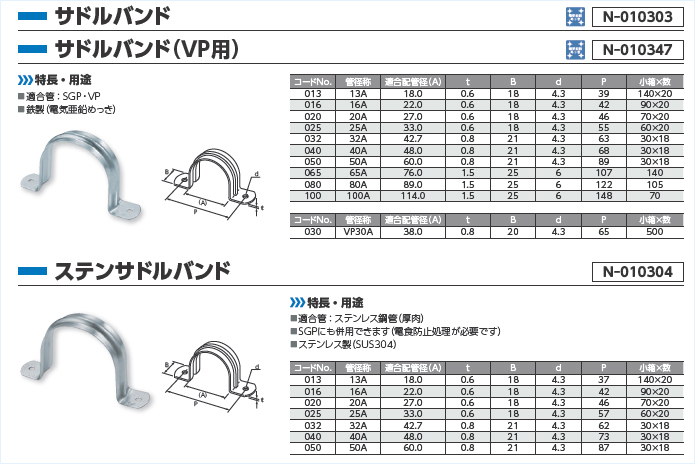

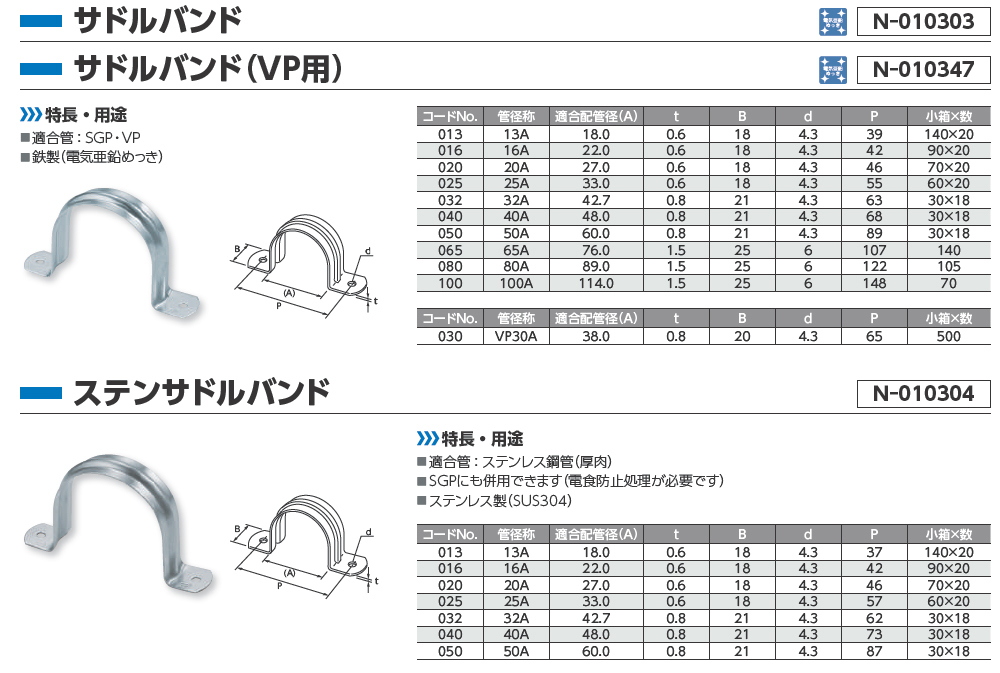

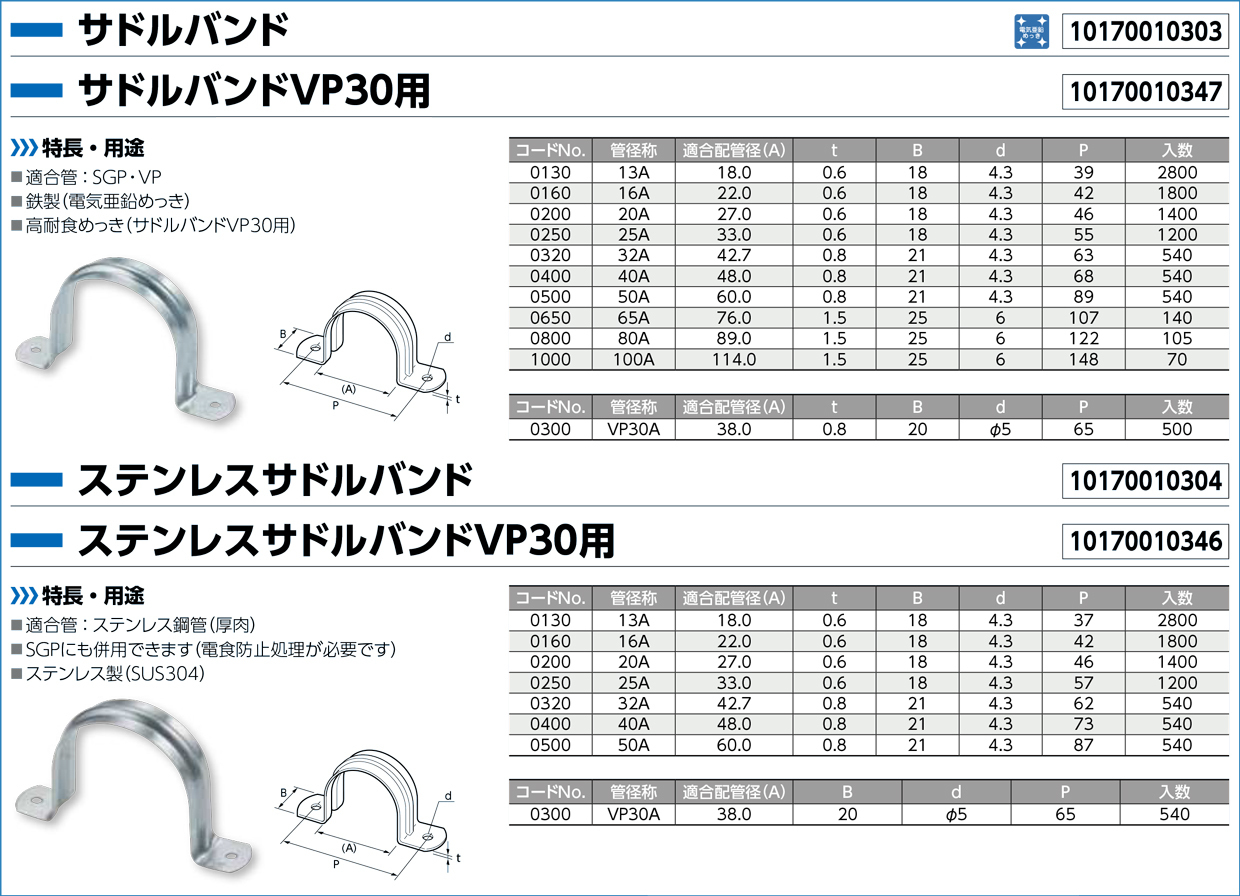

サドルバンド N-010303
サドルバンド(VP用) N-010347

サドルバンド

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 鉄製(電気亜鉛めっき)





ステンサドルバンド N-010304

ステンサドルバンド

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

■ 適合管:ステンレス鋼管(厚肉) ■ SGPにも併用できます(電食防止処理が必要です) ■ ステンレス製(SUS304)

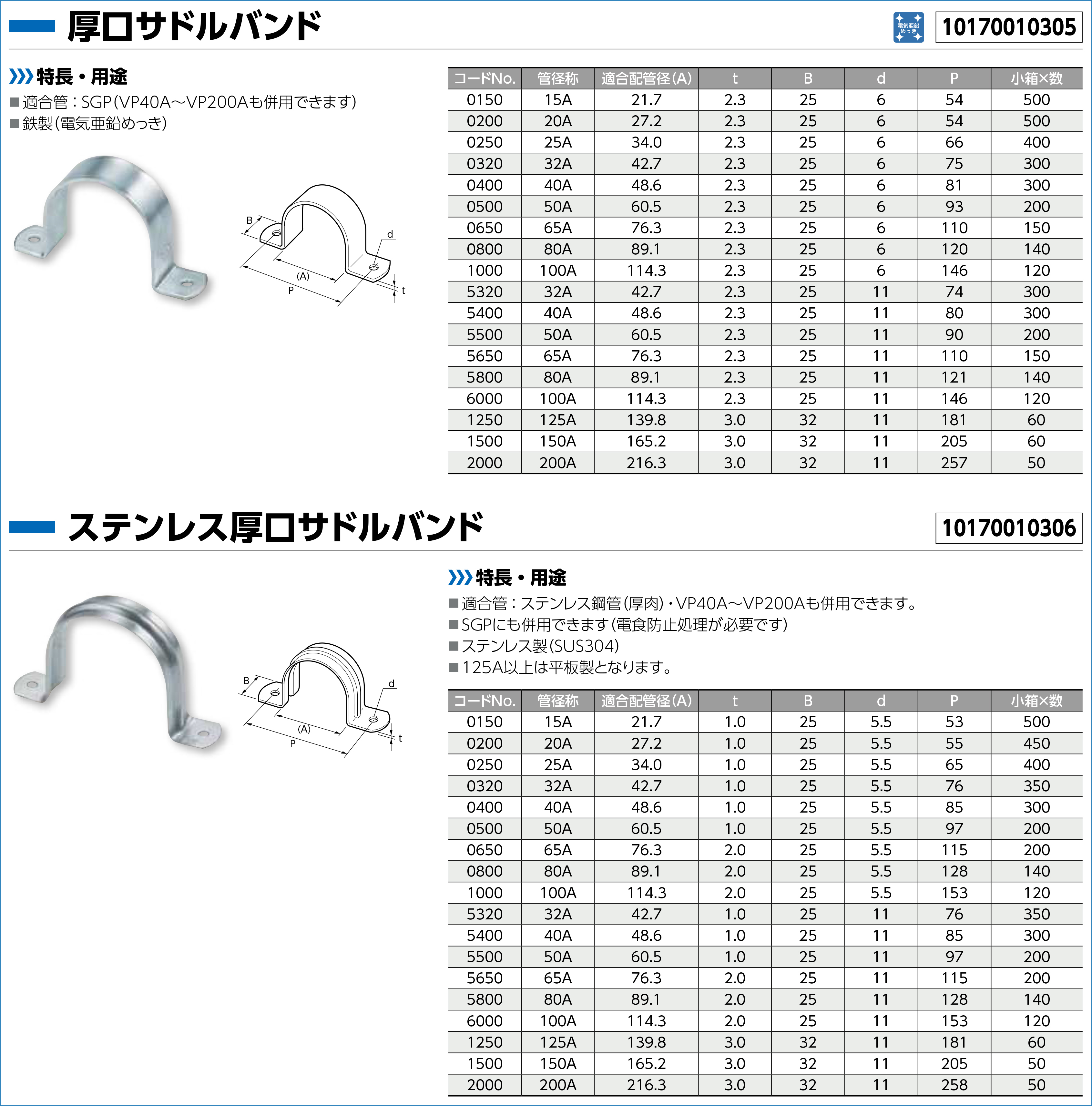

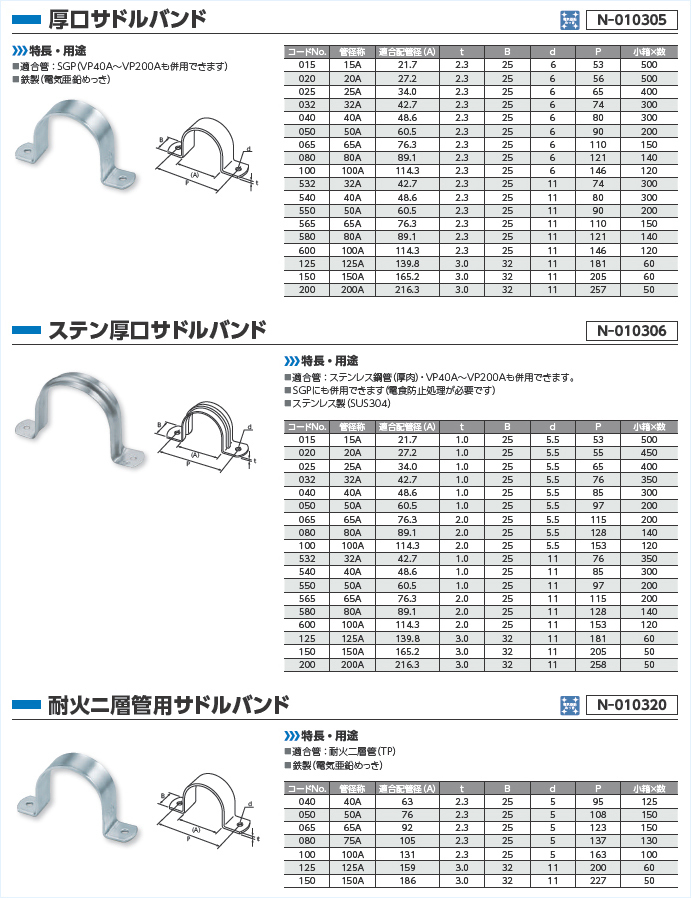

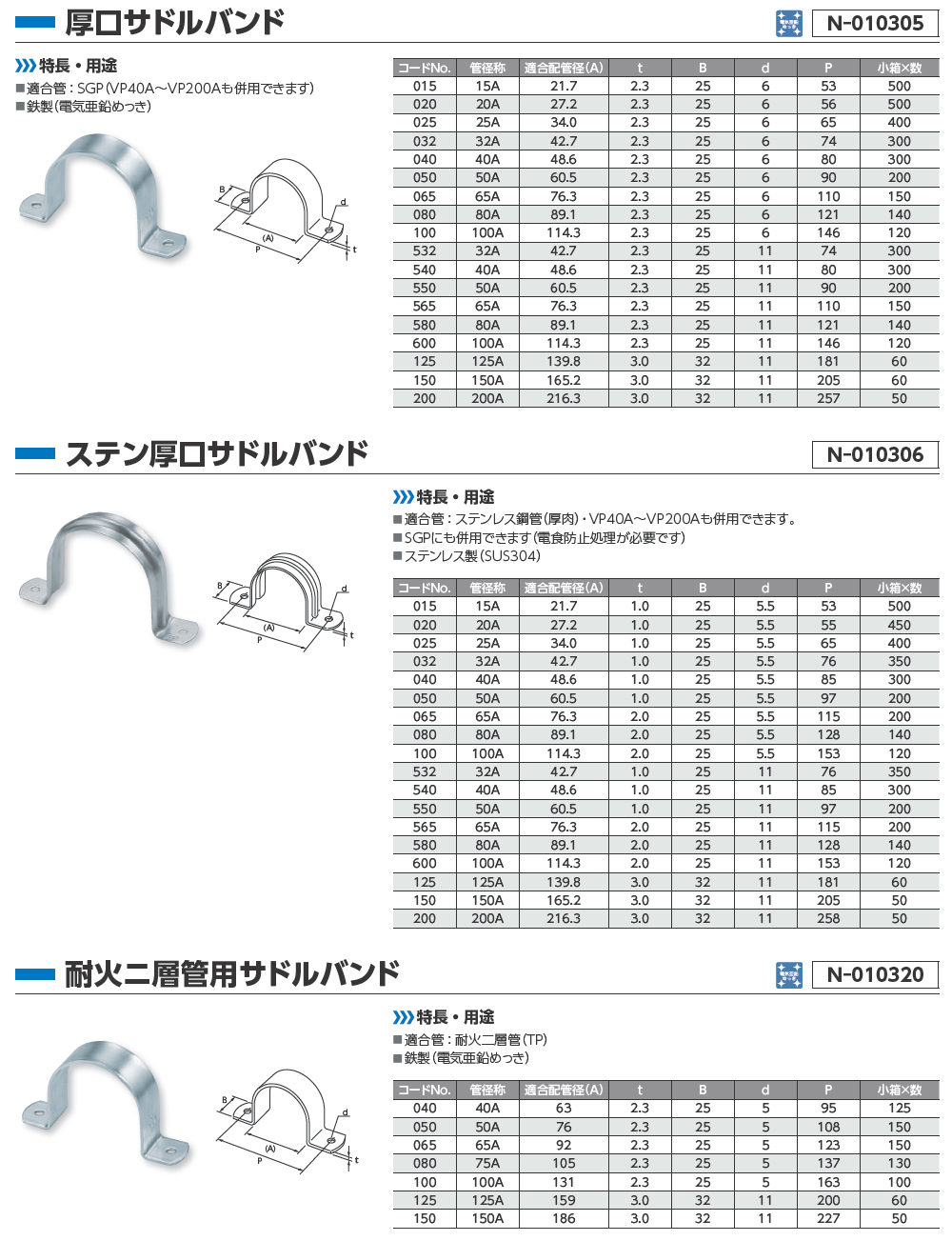

厚口サドルバンド N-010305

厚口サドルバンド

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP200Aも併用できます)
■ 鉄製(電気亜鉛めっき)





ステン厚口サドルバンド N-010306

ステン厚口サドルバンド

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)・VP40A~VP200Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

■ 適合管:ステンレス鋼管(厚肉)・VP40A~VP200Aも併用できます。 ■ SGPにも併用できます(電食防止処理が必要です) ■ ステンレス製(SUS304)





耐火ニ層管用サドルバンド N-010320

耐火ニ層管用サドルバンド

[ 特長・用途 ]

■ 適合管:耐火二層管(浅野耐火パイプ/TP)
■ 鉄製(電気亜鉛めっき)

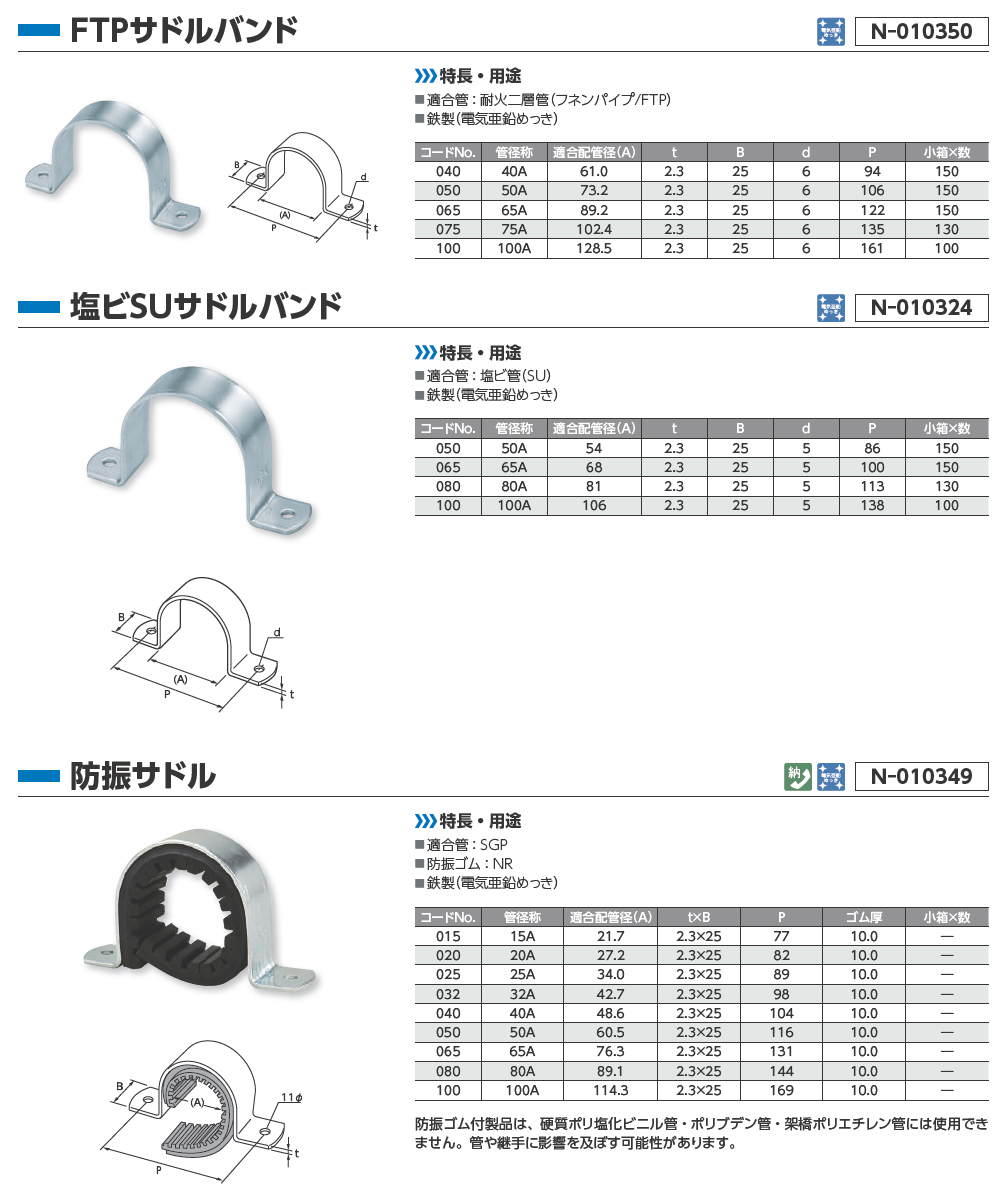

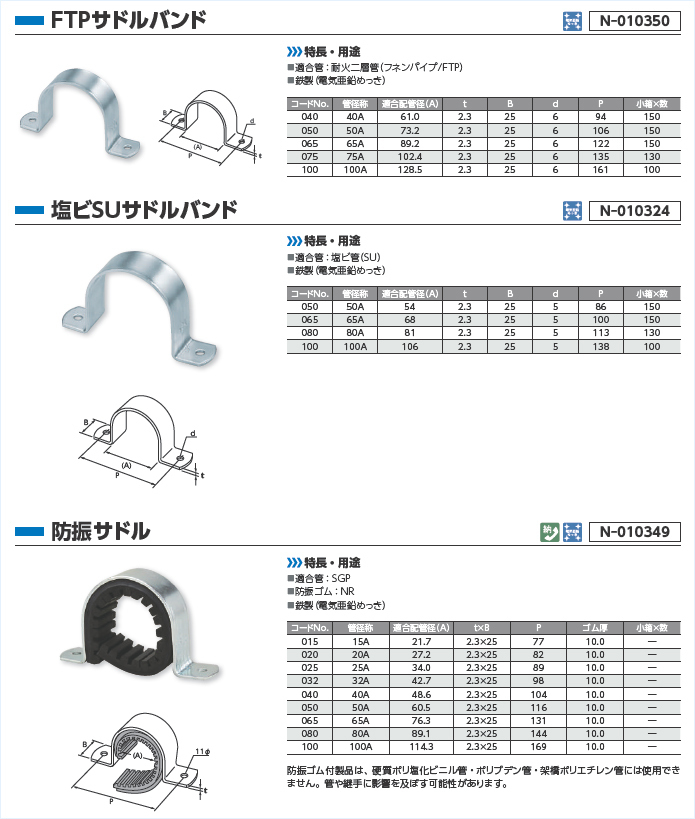

FTPサドルバンド N-010350

FTPサドルバンド

[ 特長・用途 ]

■ 適合管:耐火二層管(フネンパイプ/FTP)
■ 鉄製(電気亜鉛めっき)

■ 適合管:耐火二層管(フネンパイプ/FTP) ■ 鉄製(電気亜鉛めっき)





塩ビSUサドルバンド N-010324

塩ビSUサドルバンド

[ 特長・用途 ]

■ 適合管:塩ビ管(SU)
■ 鉄製(電気亜鉛めっき)

塩ビSUサドルバンド





防振サドル N-010349

[ 特長・用途 ]

■ 適合管:SGP・VP
■ 防振ゴム:NR
■ 鉄製(電気亜鉛めっき)

防振サドル

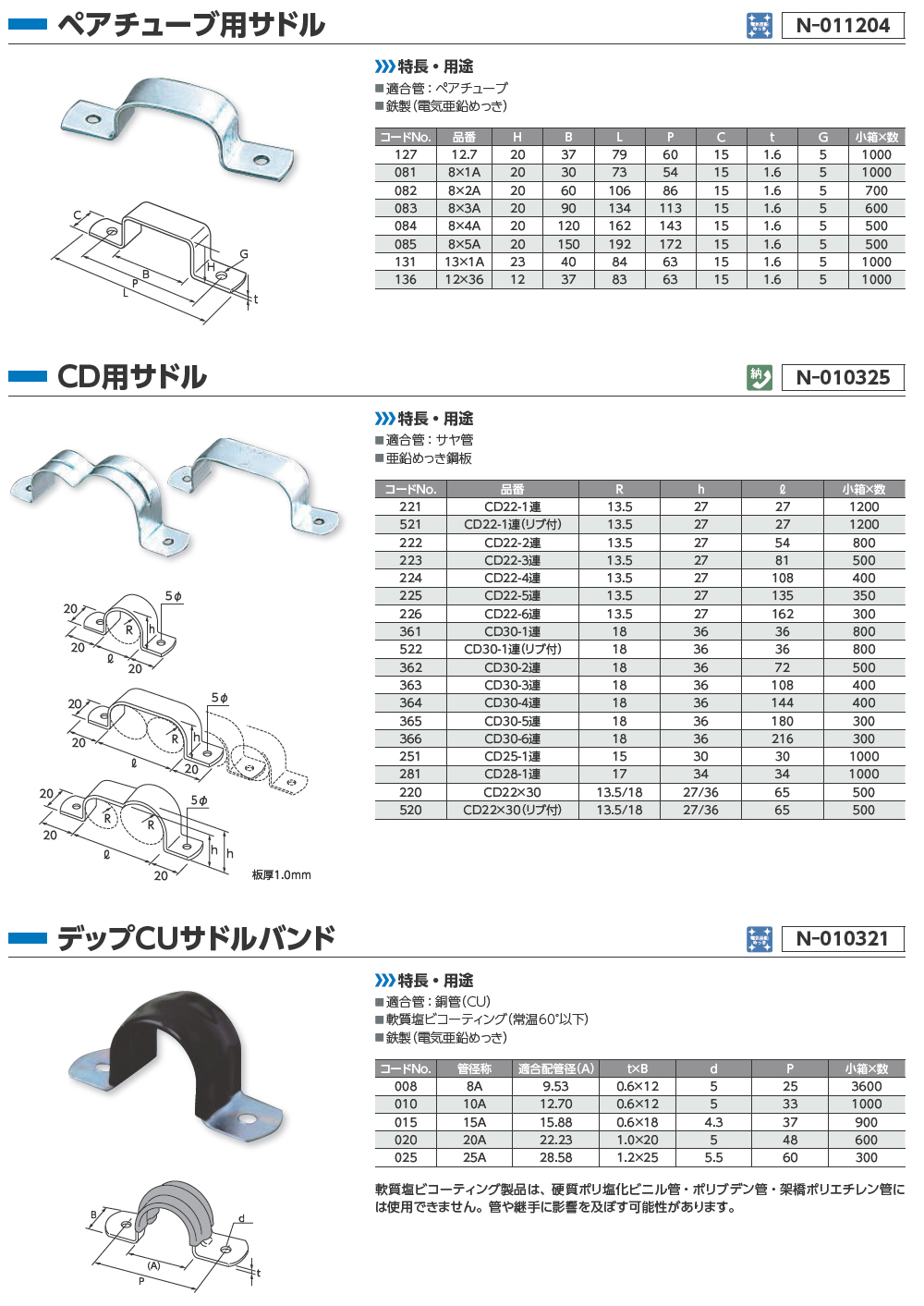

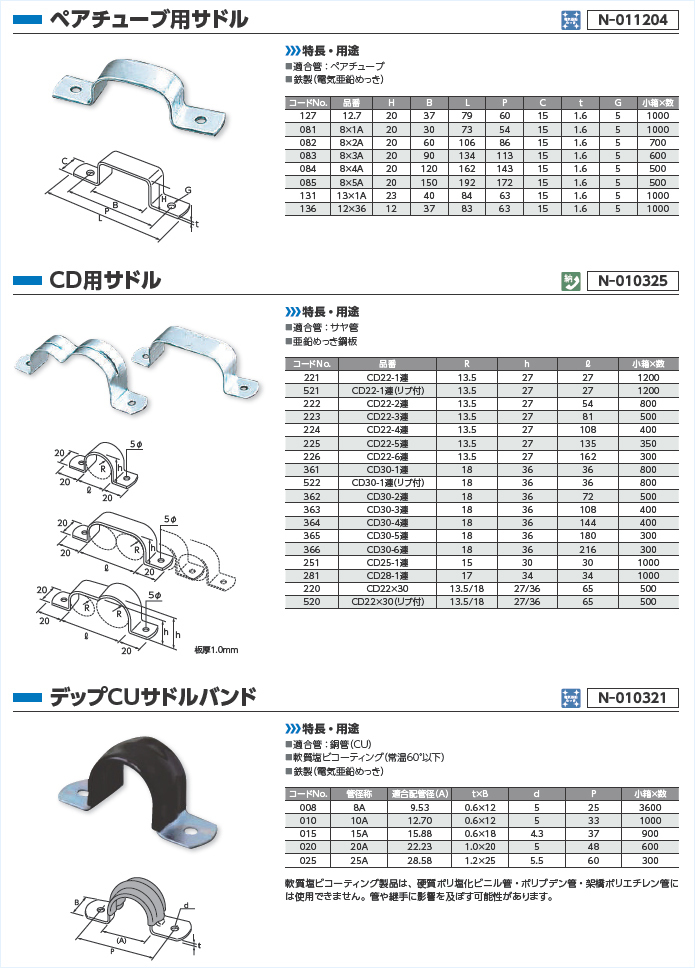

ペアチューブ用サドル N-011204

ペアチューブ用サドル

[ 特長・用途 ]

■ 適合管:ペアチューブ
■ 鉄製(電気亜鉛めっき)





CD用サドル N-010325

CD用サドル

[ 特長・用途 ]

■ 適合管:サヤ管
■ 鉄製(電気亜鉛めっき)
納期確認









デップCUサドルバンド

デップCUサドルバンド

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 軟質塩ビコーティング(常温60°以下)
■ 鉄製(電気亜鉛めっき)

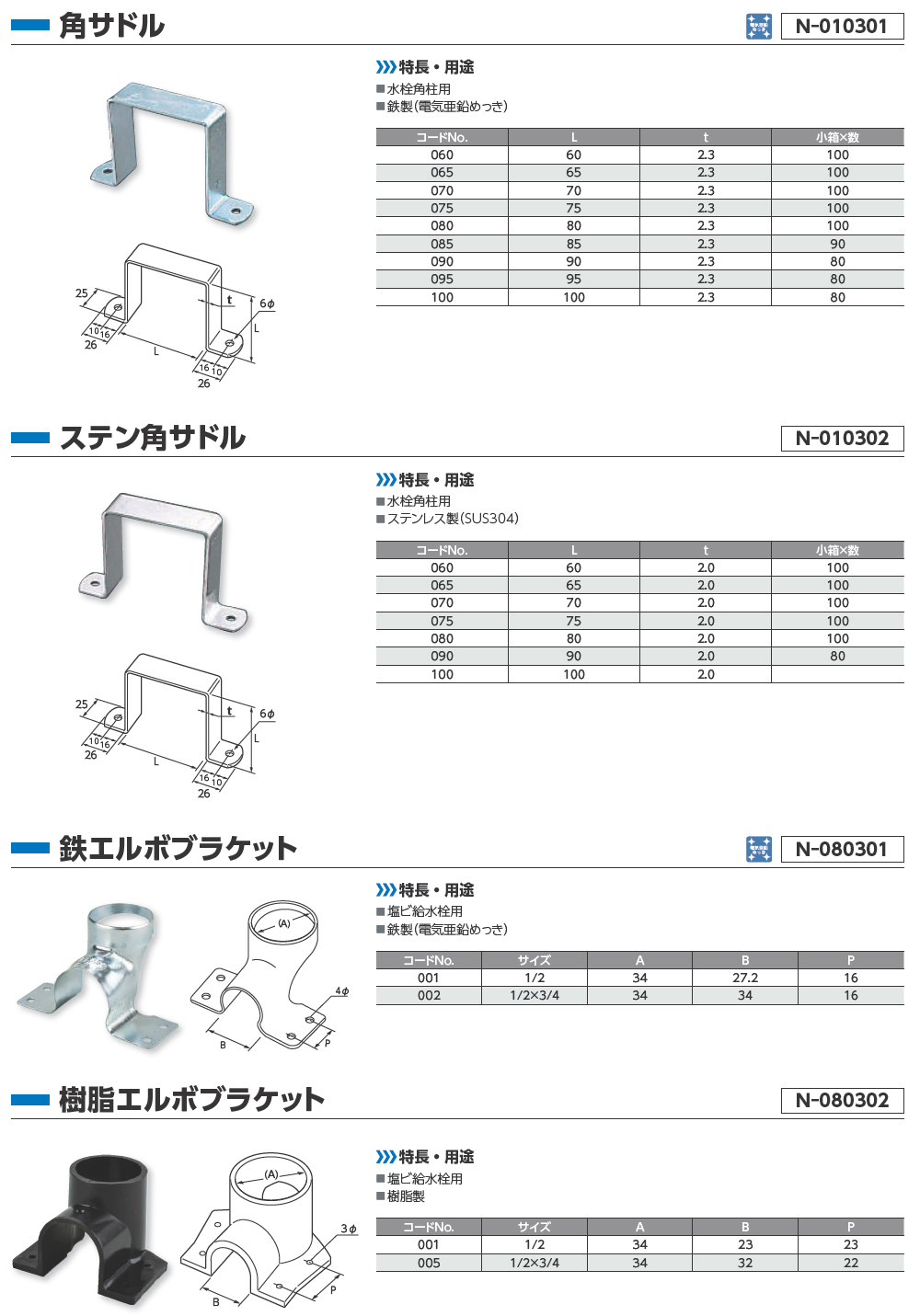

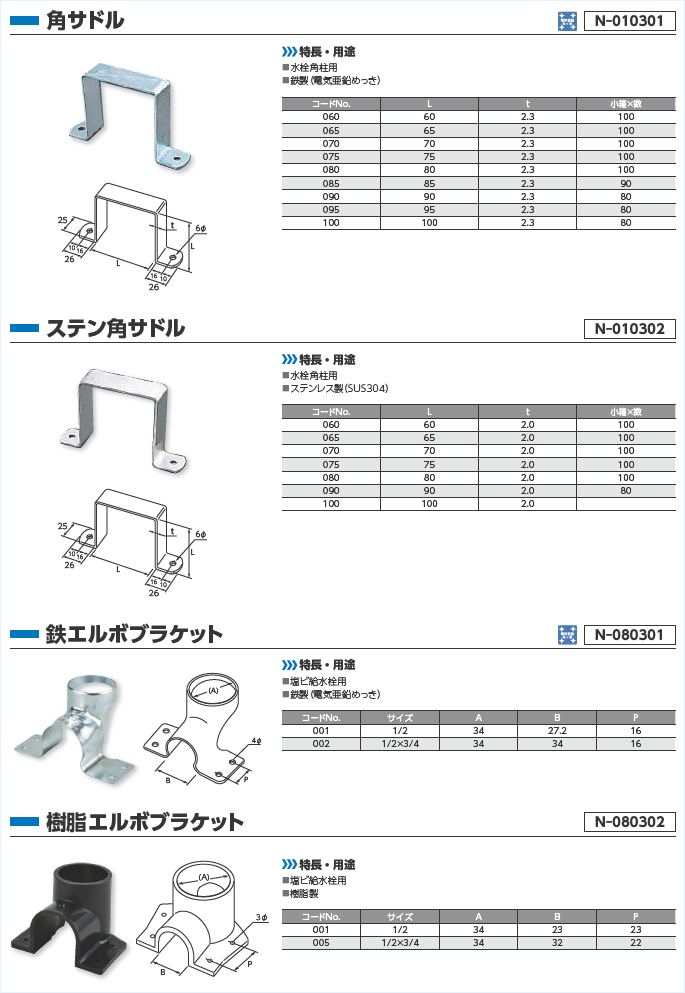

角サドル N-010301

角サドル

[ 特長・用途 ]

■ 水栓角柱用
■ 鉄製(電気亜鉛めっき)





ステン角サドル N-010302

ステン角サドル

[ 特長・用途 ]

■ 水栓角柱用
■ ステンレス製(SUS304)





鉄エルボブラケット N-080301

鉄エルボブラケット

[ 特長・用途 ]

■ 塩ビ給水栓用
■ 鉄製(電気亜鉛めっき)





樹脂エルボブラケット N-080302

樹脂エルボブラケット

[ 特長・用途 ]

■ 塩ビ給水栓用
■ 樹脂製
