熱伸縮配管支持

カタログダウンロード

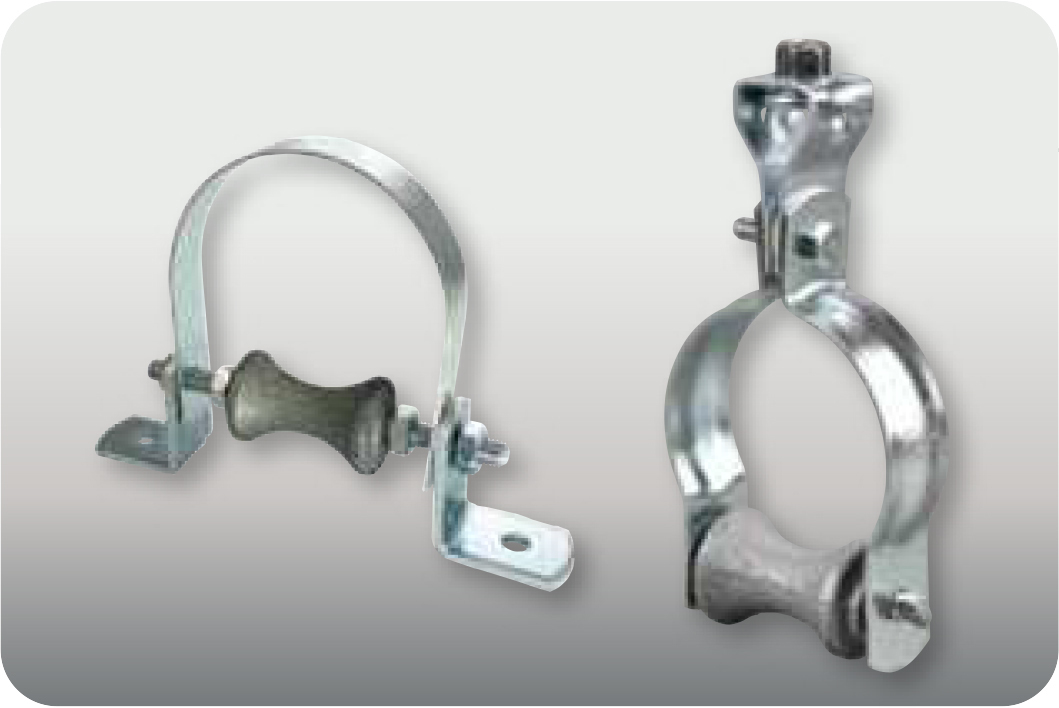

熱伸縮配管支持ローラーバンド
蒸気管などの伸縮配管を支持するための配管支持金具

ローラーバンド類に使用される主材質
(ローラー部)

● 鋳鉄製
(ガイド・ピース等)
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製/バンド部)
● 電気亜鉛めっき
● 溶融亜鉛めっき
表面処理(鋳鉄製/ローラー部)
● 表面処理なし
● 溶融亜鉛めっき

【ローラーバンドご使用上の注意】
  1. 鋳鉄製のローラー玉は、鋳造加工の為、寸法に誤差がでる場合があります。
  2. ステンレスローラーバンドの場合、ローラー玉は、ドブめっき品もしくは表面処理なし品になります。
  3. ローラーバンド類は、ローラー玉が回る様に設計されている為、金具とローラー玉にガタツキが発生する場合があります。また、状況によっては、緩み止めナット等での外れ防止処理を行ってください。
  4. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

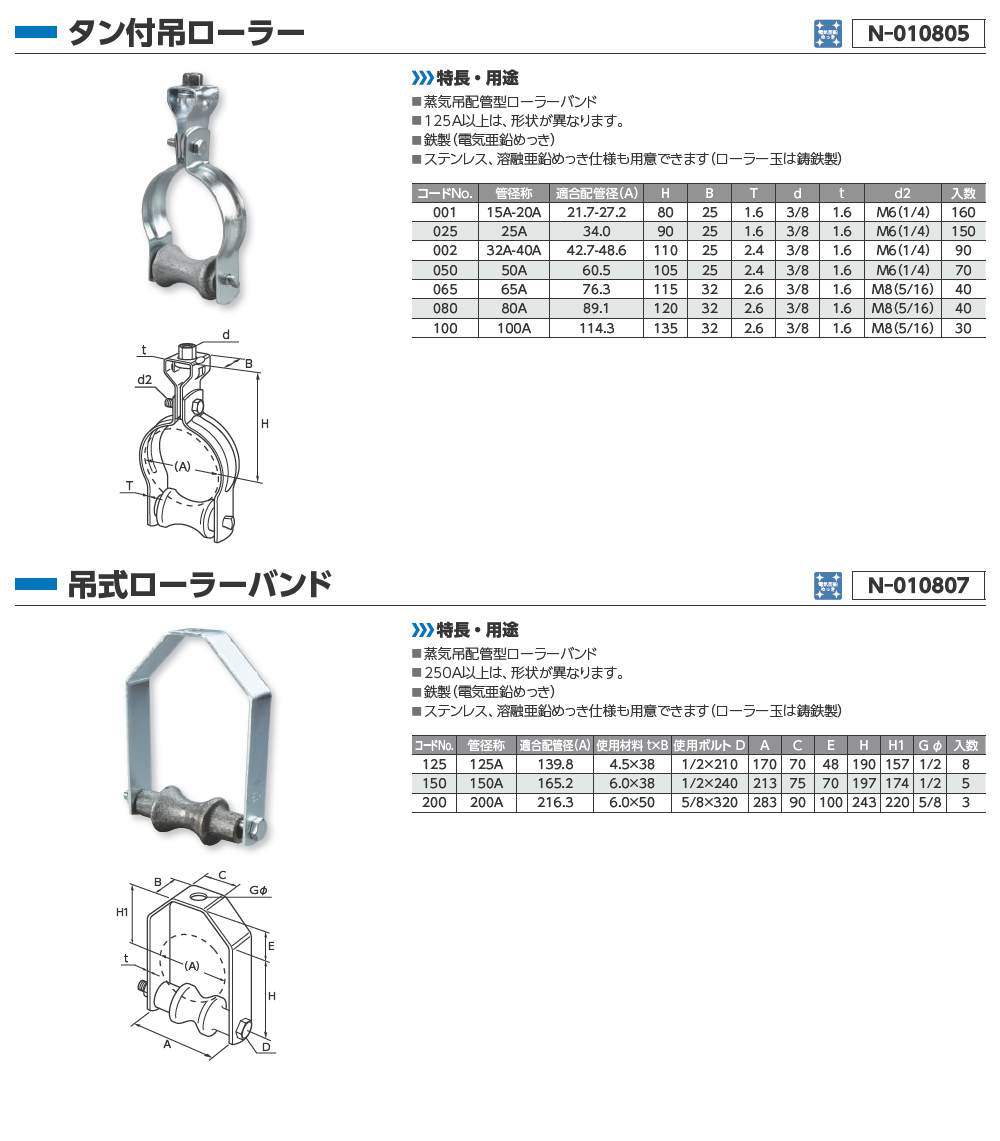

吊式ローラーバンド N-010807

吊式ローラーバンド

[ 特長・用途 ]

■ 蒸気吊配管型ローラーバンド
■ 250A以上は、形状が異なります。
■ 鉄製(電気亜鉛めっき)
■ ステンレス、溶融亜鉛めっき仕様も用意できます(ローラー玉は鋳鉄製)

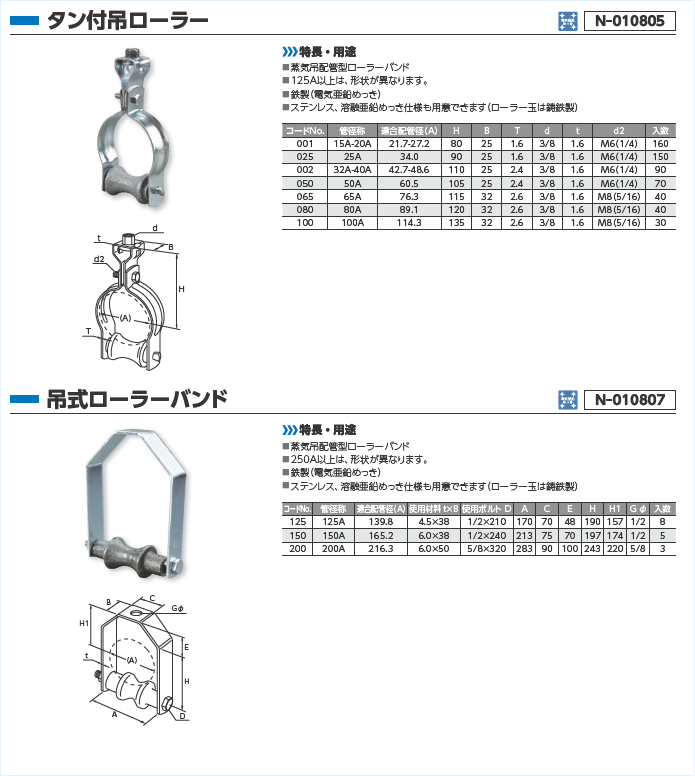

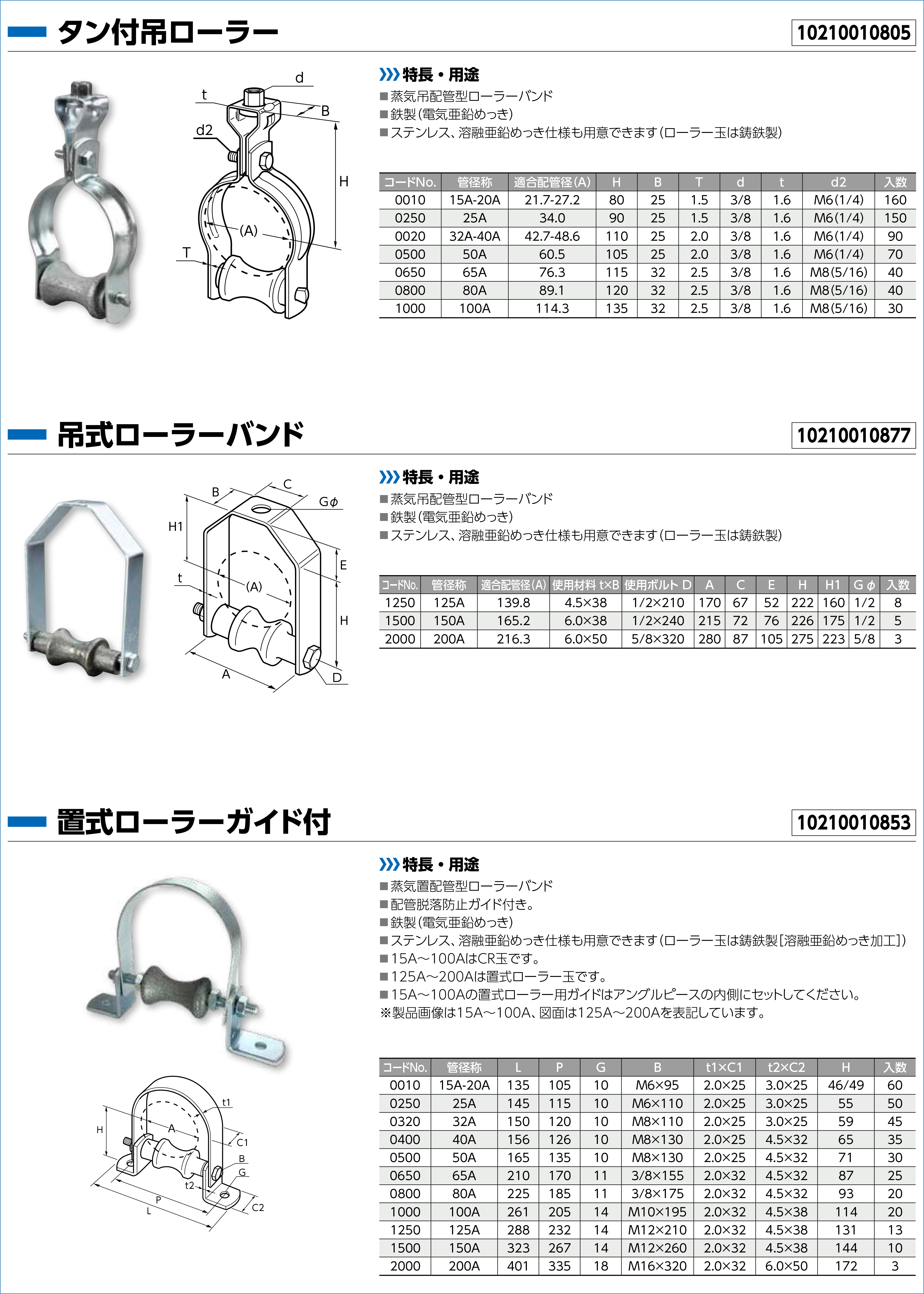

タン付吊ローラー N-010805

タン付吊ローラー

[ 特長・用途 ]

■ 蒸気吊配管型ローラーバンド
■ 200A以上は、形状が異なります(ローラー玉は置式ローラー玉)
■ 鉄製(電気亜鉛めっき)
■ ステンレス、溶融亜鉛めっき仕様も用意できます(ローラー玉は鋳鉄製)

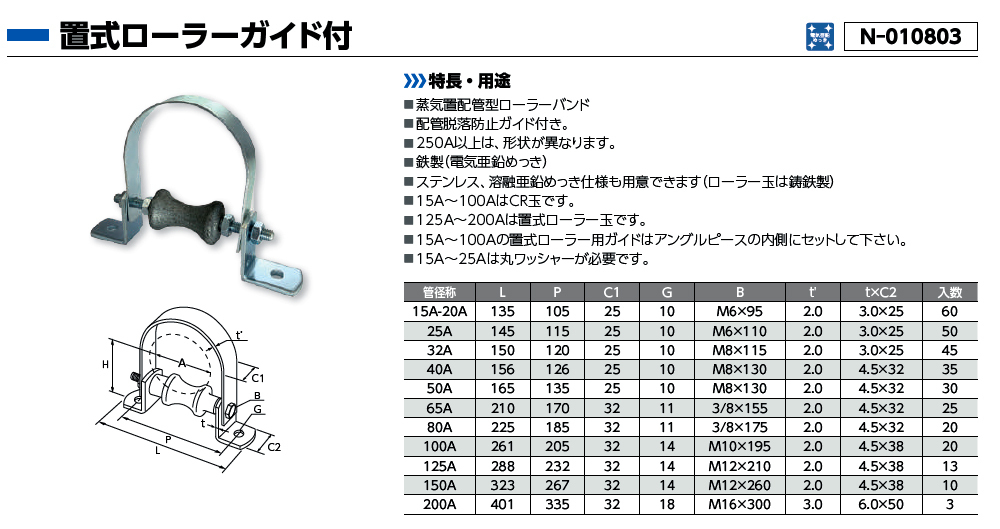

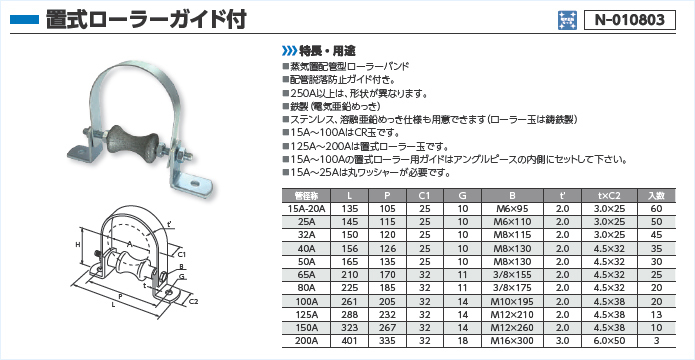

置式ローラーガイド付 N-010803

置式ローラーガイド付

[ 特長・用途 ]

■ 蒸気置配管型ローラーバンド
■ 配管脱落防止ガイド付き。
■ 250A以上は、形状が異なります。
■ 鉄製(電気亜鉛めっき)
■ ステンレス、溶融亜鉛めっき仕様も用意できます(ローラー玉は鋳鉄製)





置式ローラーバンド N-010801

置式ローラーバンド

[ 特長・用途 ]

■ 蒸気置配管型ローラーバンド
■ 250A以上は、形状が異なります。
■ 鉄製(電気亜鉛めっき)
■ ステンレス、溶融亜鉛めっき仕様も用意できます(ローラー玉は鋳鉄製)





置式ローラー玉 N-010821

置式ローラー玉

[ 特長・用途 ]

■ 置式ローラーバンド用ローラー玉
■ 300A以上は、特注品となります。
■ 鋳鉄製(表面処理無し)
■ 鋳造加工のため、寸法に誤差が生じます。





置式ローラー用アングルピース N-010815

置式ローラー用アングルピース

[ 特長・用途 ]

■ 300A以上は、特注品となります。
■ ステンレス、溶融亜鉛めっき仕様も用意できます。
