U字ボルト配管支持

カタログダウンロード

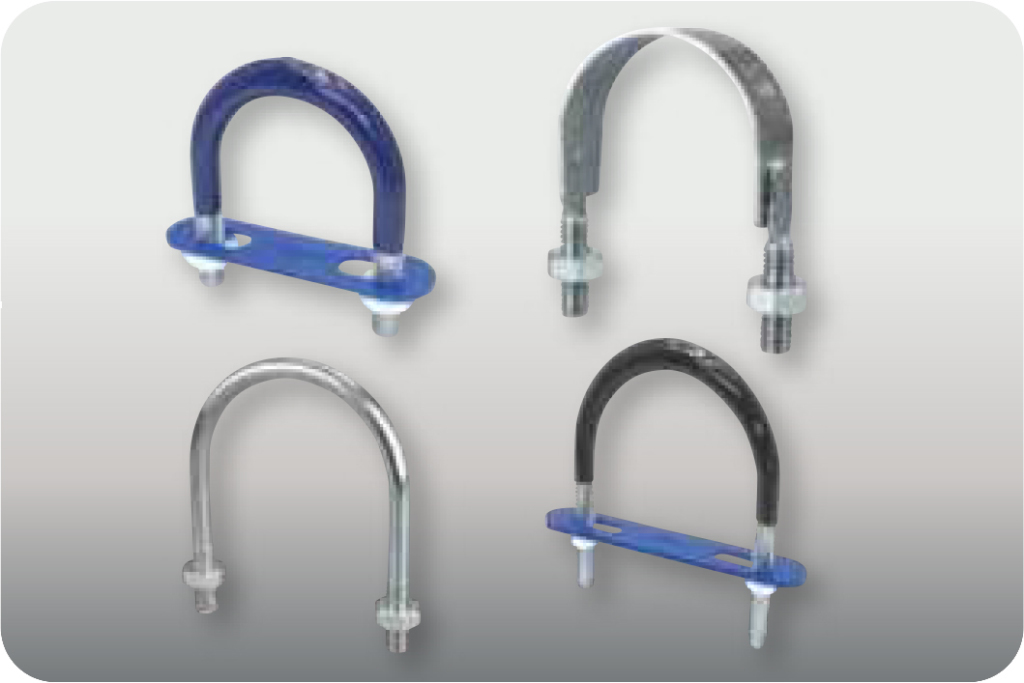

U時ボルト配管支持Uボルト・Uバンド
架台やブラケットでの横走り・立て管の振れ止め支持するための配管支持金具

Uボルト・Uバンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき
Uボルト・Uバンド類に使用されるその他材料
● 防振ゴム(EPDM/CR)
● 軟質塩ビコーティング
● 絶縁プレート(ポリプロピレン・塩ビ)

【U字ボルトご使用上の注意】
  1. Uボルトのネジ径は、使用状況等によって異なりますので、ご使用前に確認してください。
  2. Uボルト・Uバンド類は、振れ止め支持を目的とした支持金具です。配管の重量を維持する形状にはなっていません。
  3. Uバンド類のネジ部は、種類・サイズによって、かしめ加工と溶接加工になっています。
  4. デップコーティングUボルト類は、常温60℃までの配管にご使用ください。
  5. デップコーティングUボルト類に使用されている絶縁プレートはPP材の為、屋外での使用は避けてください。
  6. デップコーティングUボルト類のナット締め付けトルクは、30Kgf・cmを厳守してください。
  7. 耐火二層管用Uバンドは、耐火二層管の特性上、配管径が異なる場合がありますのでご相談ください。
  8. 防振Uバンド類は、内面に装着したゴムパットにより、パイプに対しての衝撃緩和の役目を果たしておりますが、その目的は防振支持の補助であり、振動伝達率を明確に軽減する効果はありません。
  9. ステンUボルト類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。
  10. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

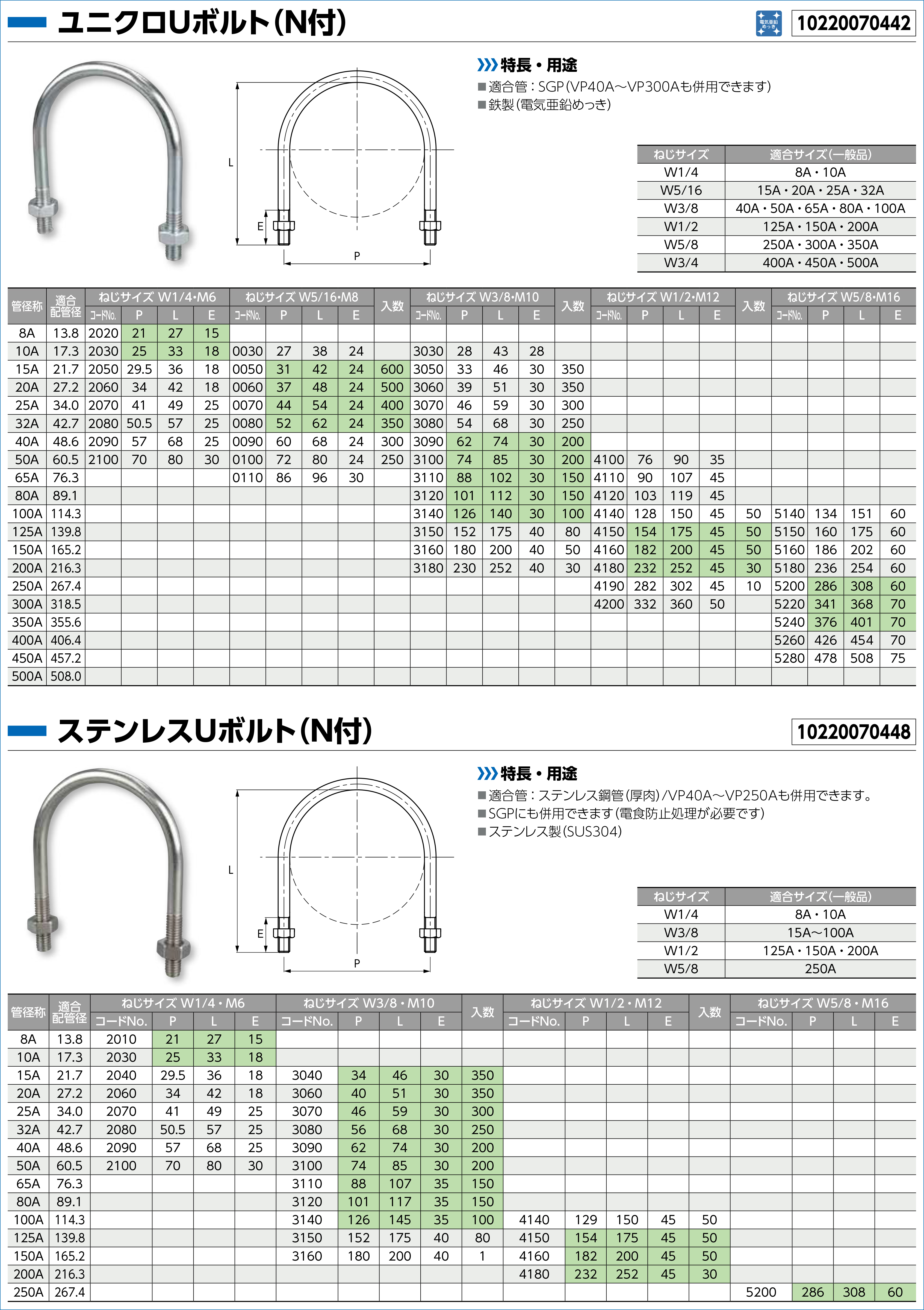

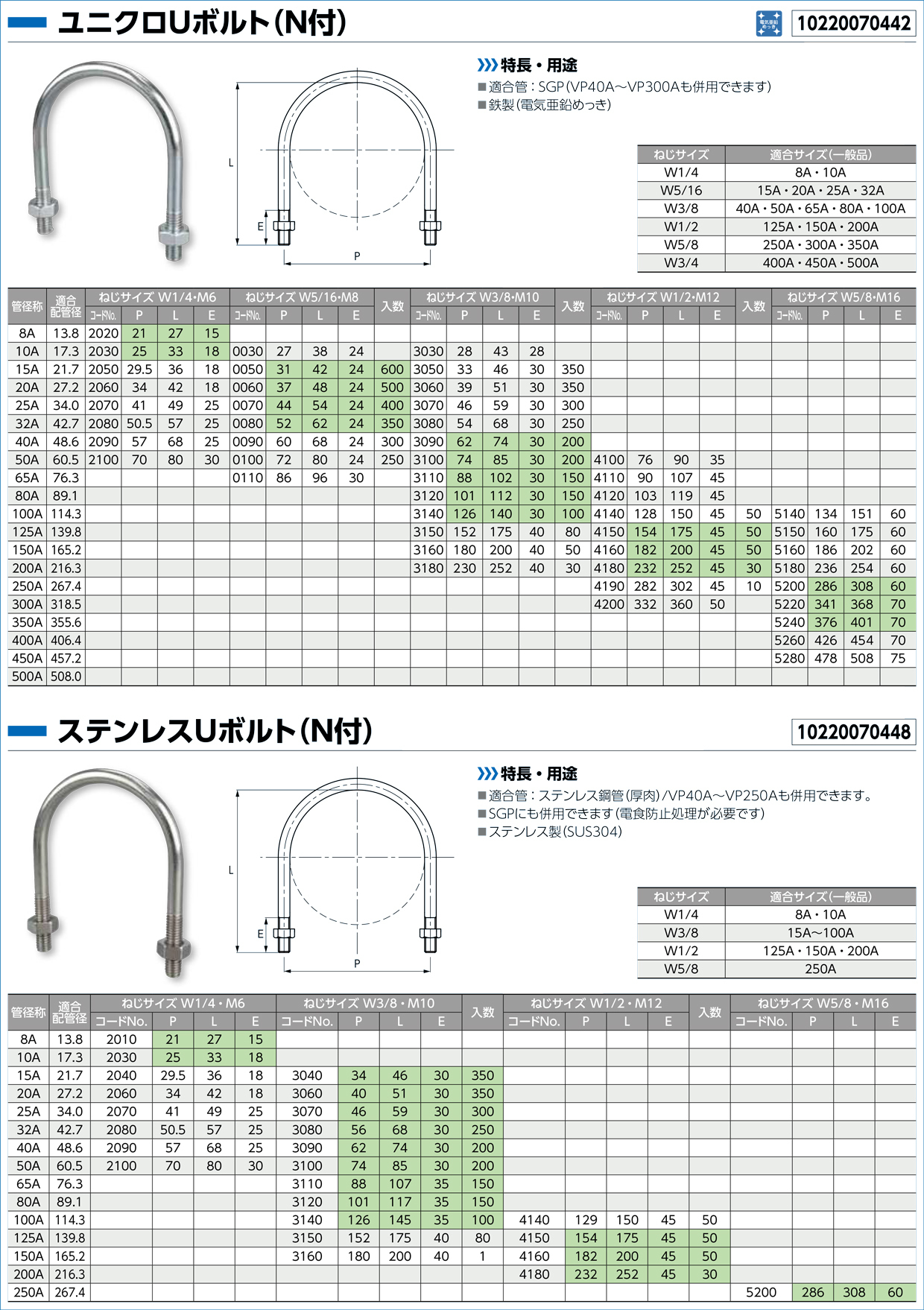

Uボルト N-070442
Uボルト

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 鉄製(電気亜鉛めっき)





ステンUボルト N-070448

ステンUボルト

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP250Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

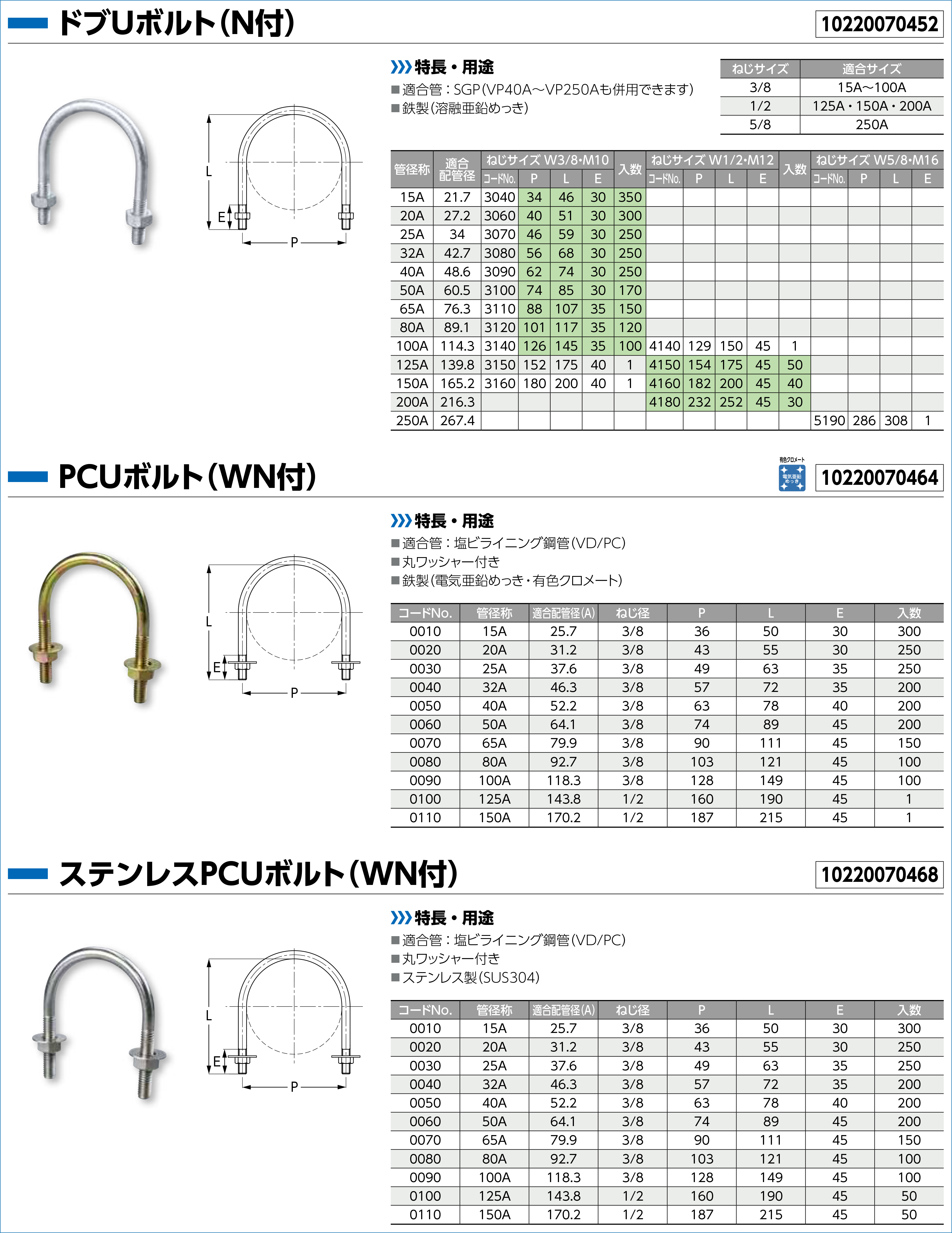

ドブUボルト N-070452

ドブUボルト

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP250Aも併用できます)
■ 鉄製(溶融亜鉛めっき)





PCUボルト N-070464

PCUボルト

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 丸ワッシャー付き
■ 鉄製(電気亜鉛めっき・有色クロメート)





ステンPCUボルト N-070468

ステンPCUボルト

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 丸ワッシャー付き
■ ステンレス製(SUS304)

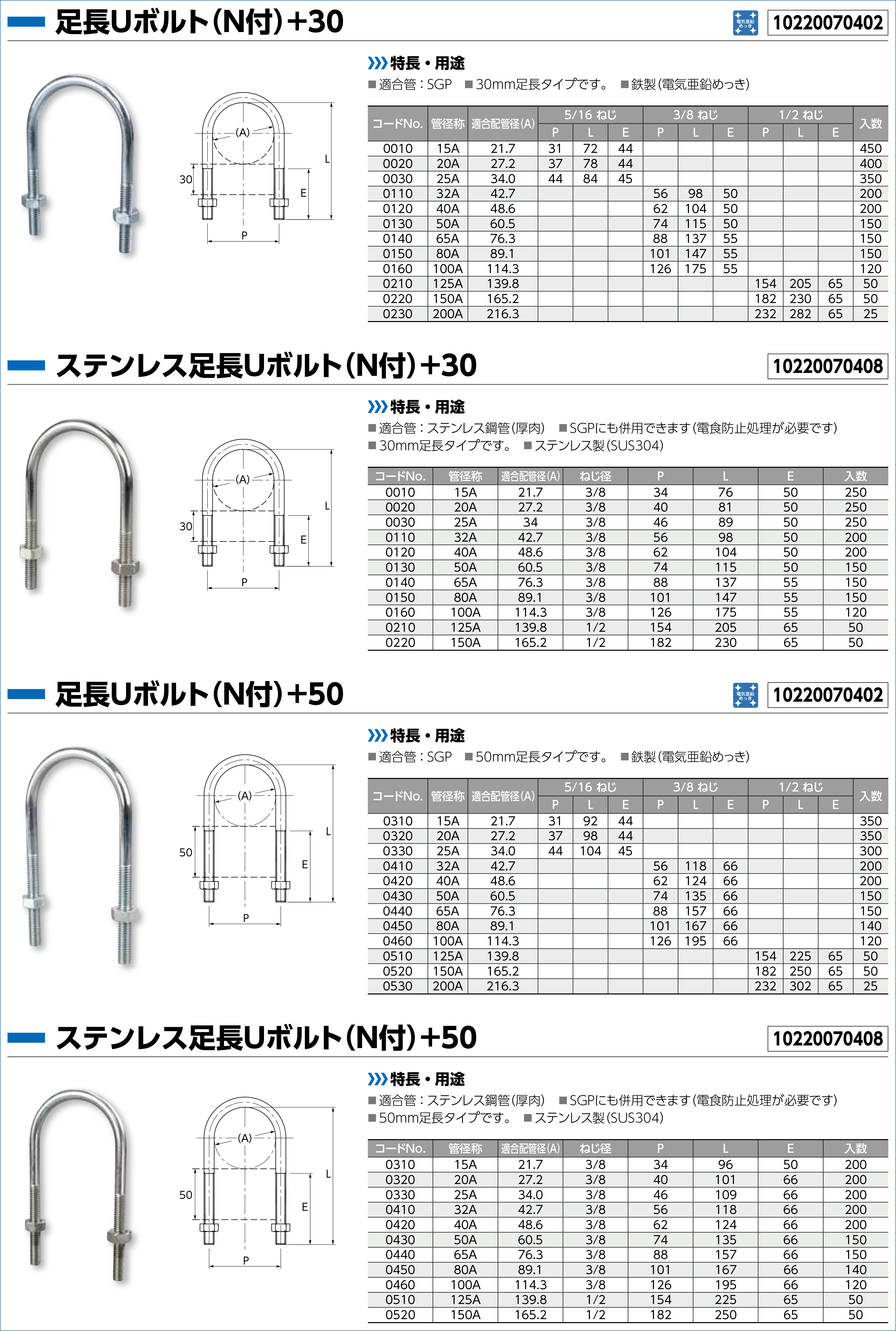

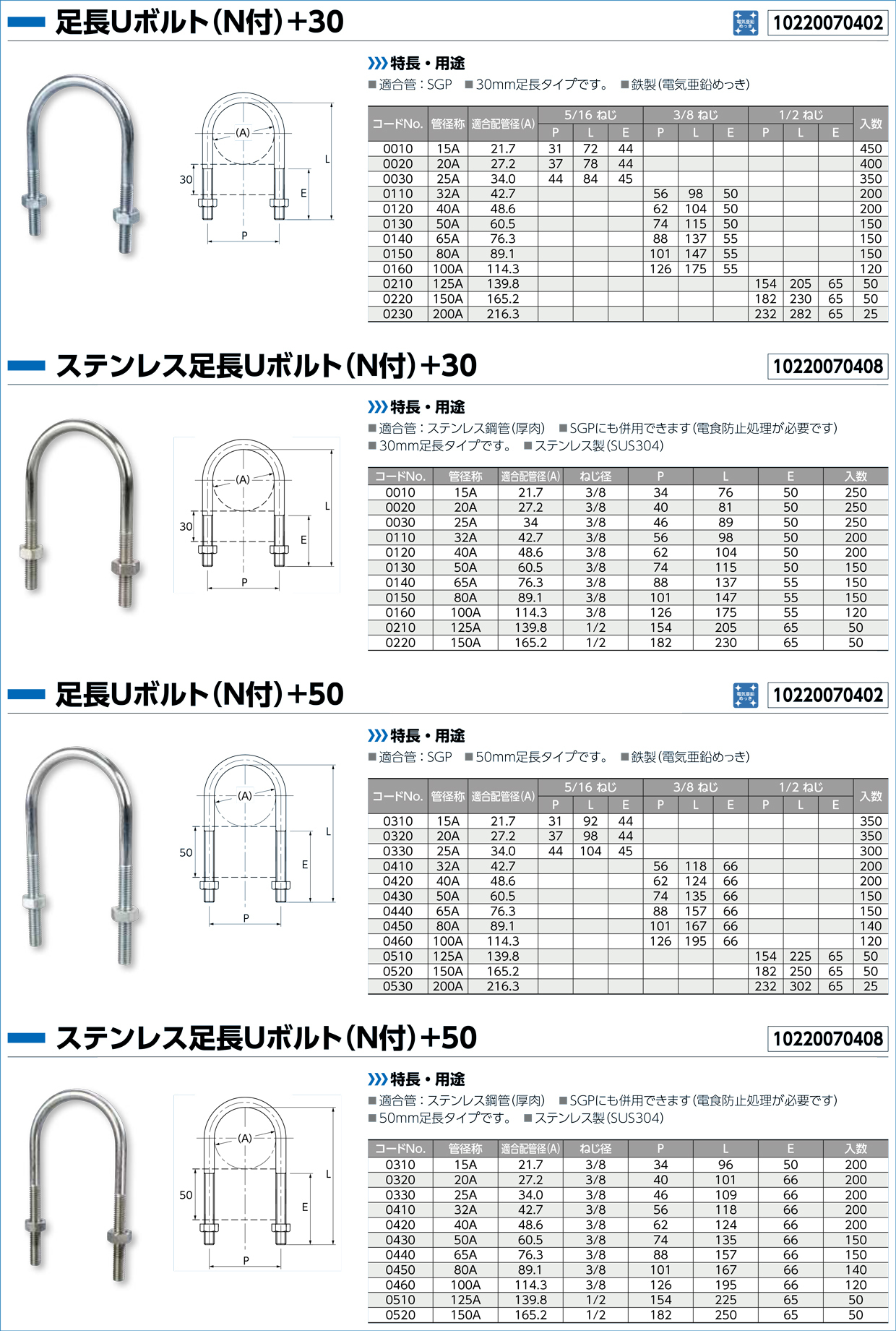

足長Uボルト(30長) N-070402

足長Uボルト(30長)

[ 特長・用途 ]

■ 適合管:SGP
■ 30mm足長タイプです。
■ 鉄製(電気亜鉛めっき)





ステン足長Uボルト(30長) N-070408

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)
■ SGPにも併用できます(電食防止処理が必要です)
■ 30mm足長タイプです。
■ ステンレス製(SUS304)





足長Uボルト(50長) N-070402

足長Uボルト(50長)

[ 特長・用途 ]

■ 適合管:SGP
■ 50mm足長タイプです。
■ 鉄製(電気亜鉛めっき)





ステン足長Uボルト(50長) N-070408

ステン足長Uボルト(50長)

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)
■ SGPにも併用できます(電食防止処理が必要です)
■ 50mm足長タイプです。
■ ステンレス製(SUS304)

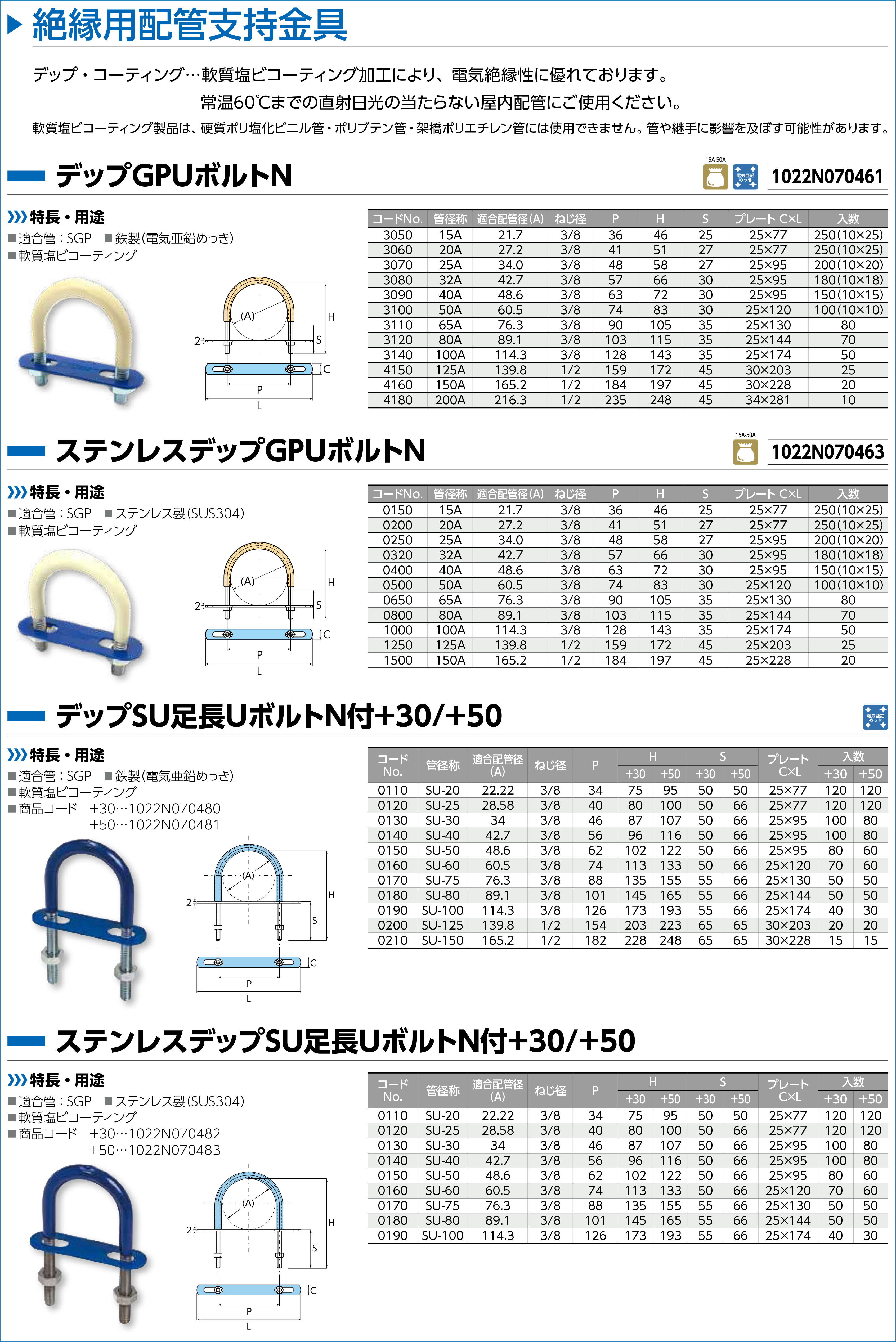

絶縁用配管支持金具

デップ・コーティング… 軟質塩ビコーティング加工により、電気絶縁性に優れております。常温60℃までの屋内配管にご使用ください。



デップGPUボルト N-070461

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)
■ 軟質塩ビコーティング





ステンデップGPUボルト N-070463

[ 特長・用途 ]

■ 適合管:SGP
■ ステンレス製(SUS304)
■ 軟質塩ビコーティング





コーティングUボルト N-070460

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)
■ 硬質塩ビコーティング





ステンコーティングUボルト N-070462

[ 特長・用途 ]

■ 適合管:SGP
■ ステンレス製(SUS304)
■ 硬質塩ビコーティング

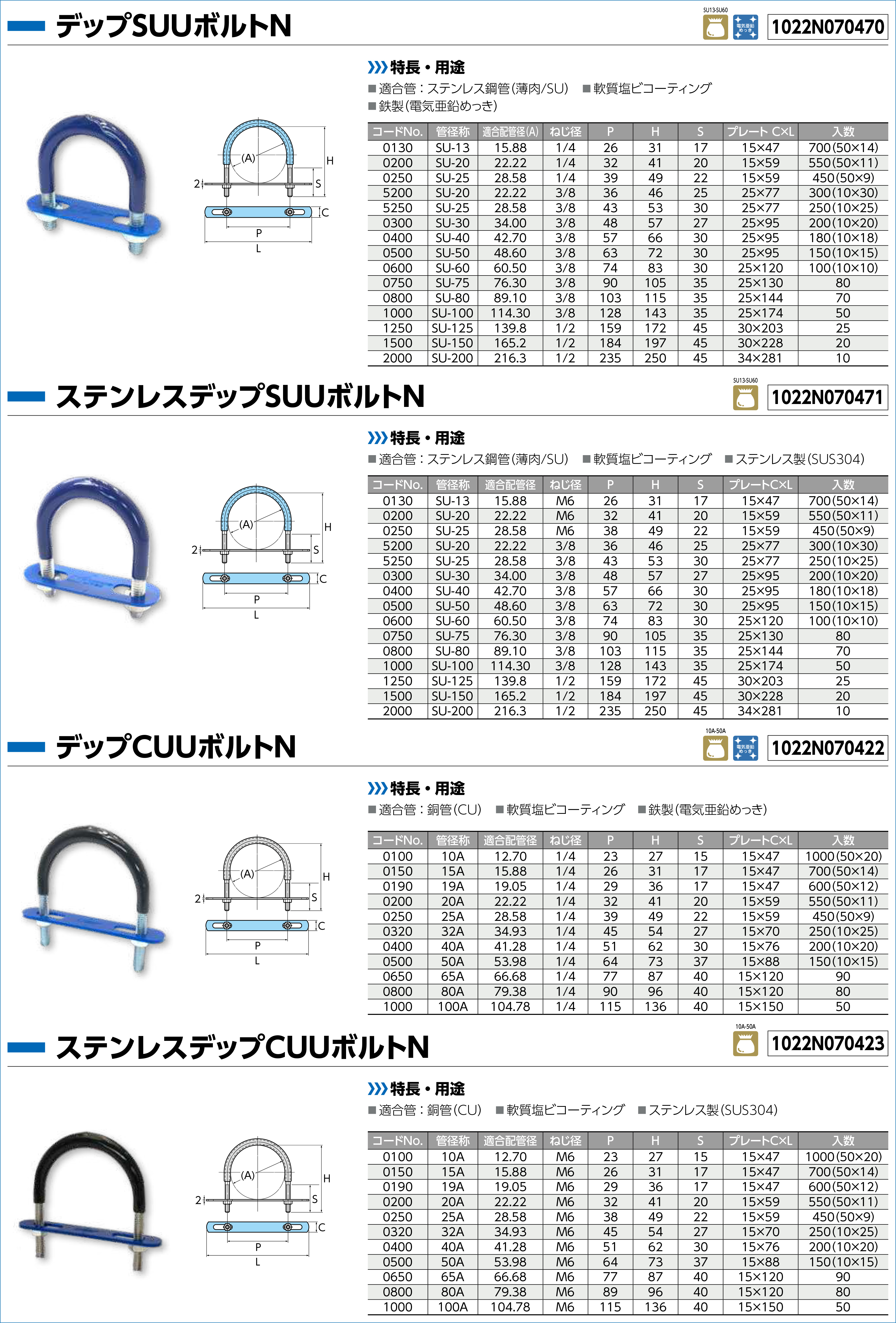

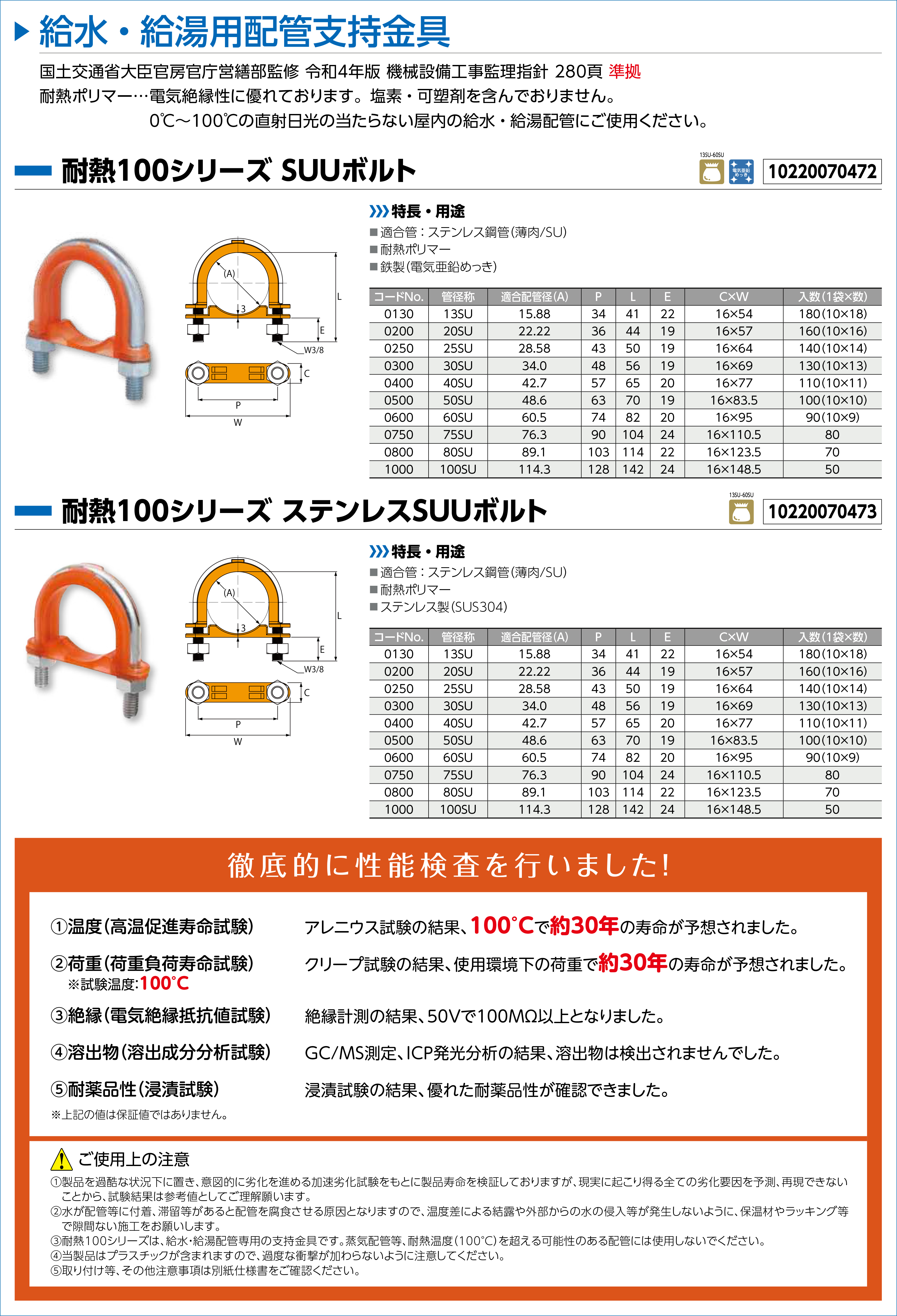

デップSUUボルト N-070470

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 軟質塩ビコーティング
■ 鉄製(電気亜鉛めっき・有色クロメート)





ステンデップSUUボルト N-070471

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 軟質塩ビコーティング
■ ステンレス製(SUS304)





デップCUUボルト N-070422

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 軟質塩ビコーティング
■ 鉄製(電気亜鉛めっき)





ステンデップCUUボルト N-070423

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 軟質塩ビコーティング
■ ステンレス製(SUS304)

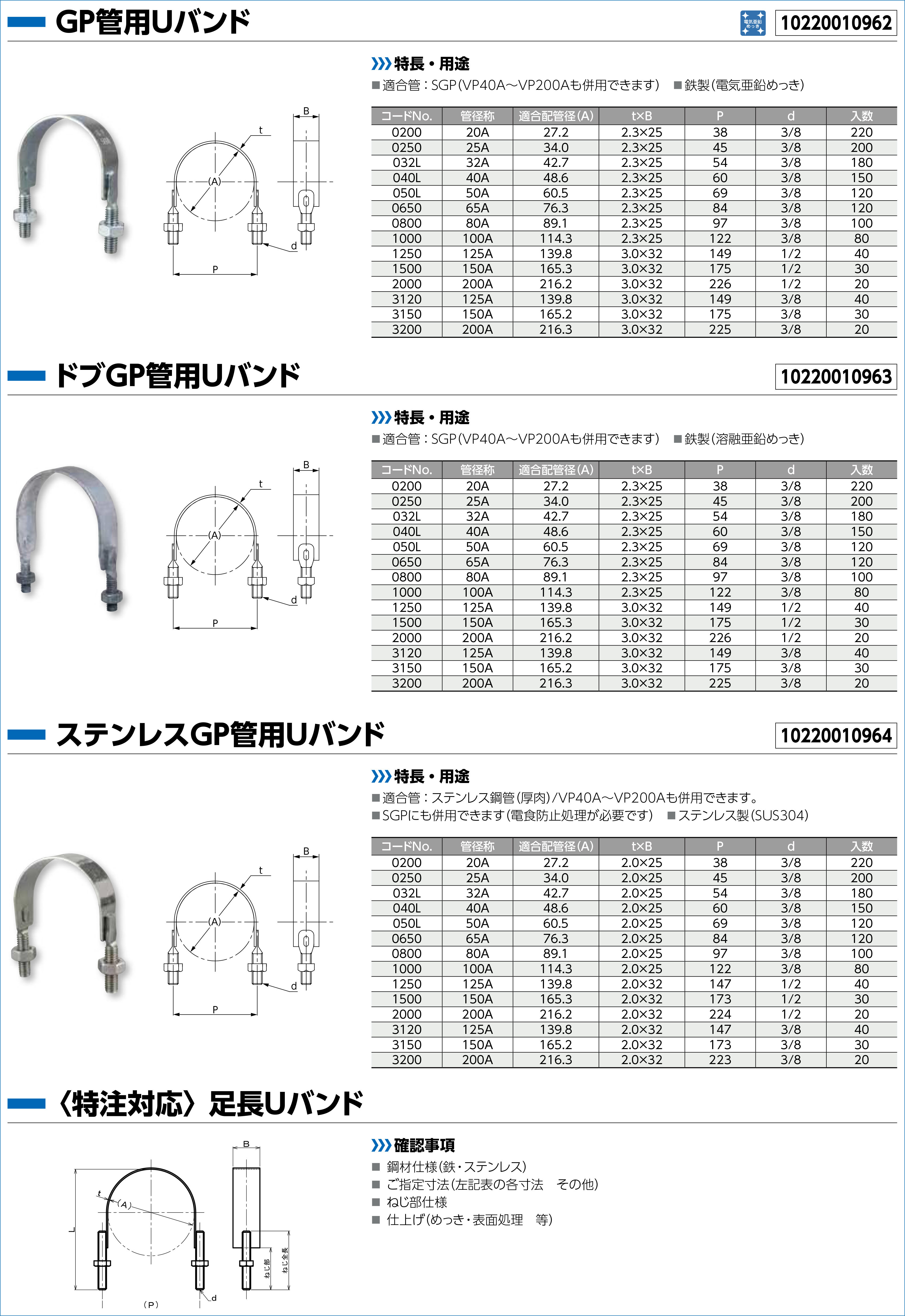

GP管用Uバンド N-010932

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP200Aも併用できます)
■ 鉄製(電気亜鉛めっき)





ステンGP管用Uバンド N-010934

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP200Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

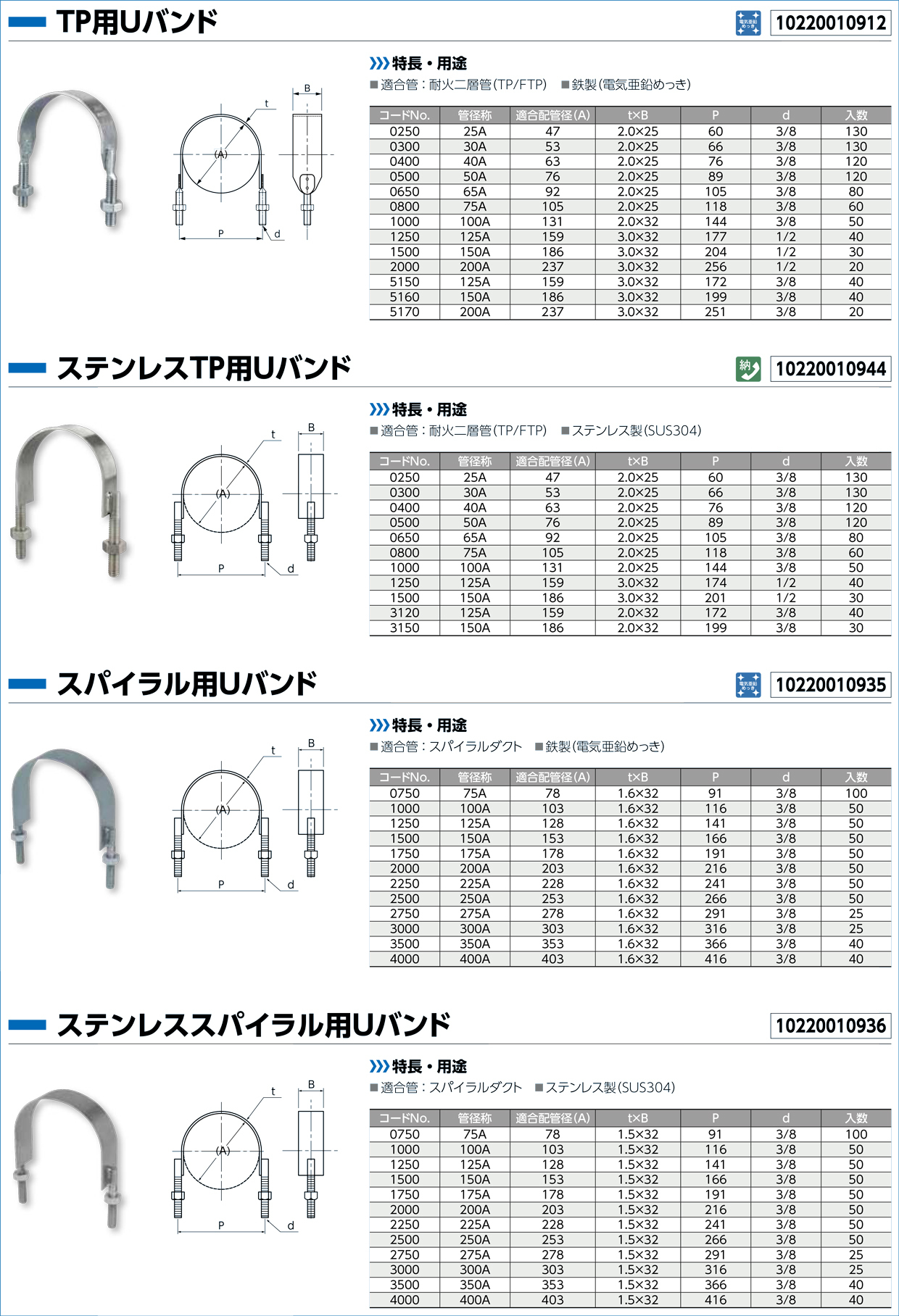

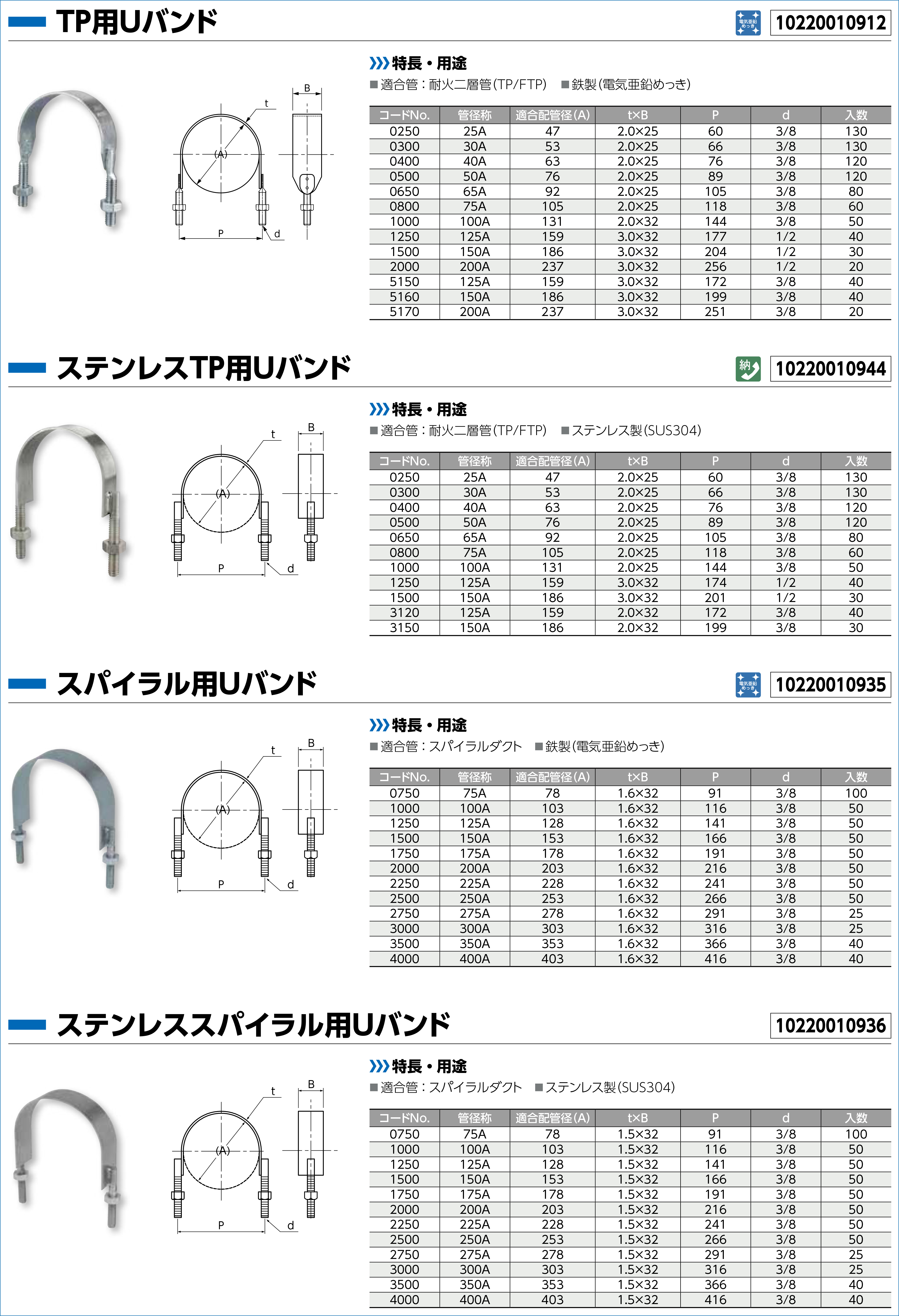

耐火二層管用Uバンド N-010912

[ 特長・用途 ]

■適 合管:耐火二層管(TP/FTP)
■鉄 製(電気亜鉛めっき)
■( )内は、3/8仕様





ステン耐火二層管用Uバンド N-010944

[ 特長・用途 ]

■適 合管:耐火二層管(TP/FTP)
■ス テンレス製(SUS304)
■( )内は、3/8仕様

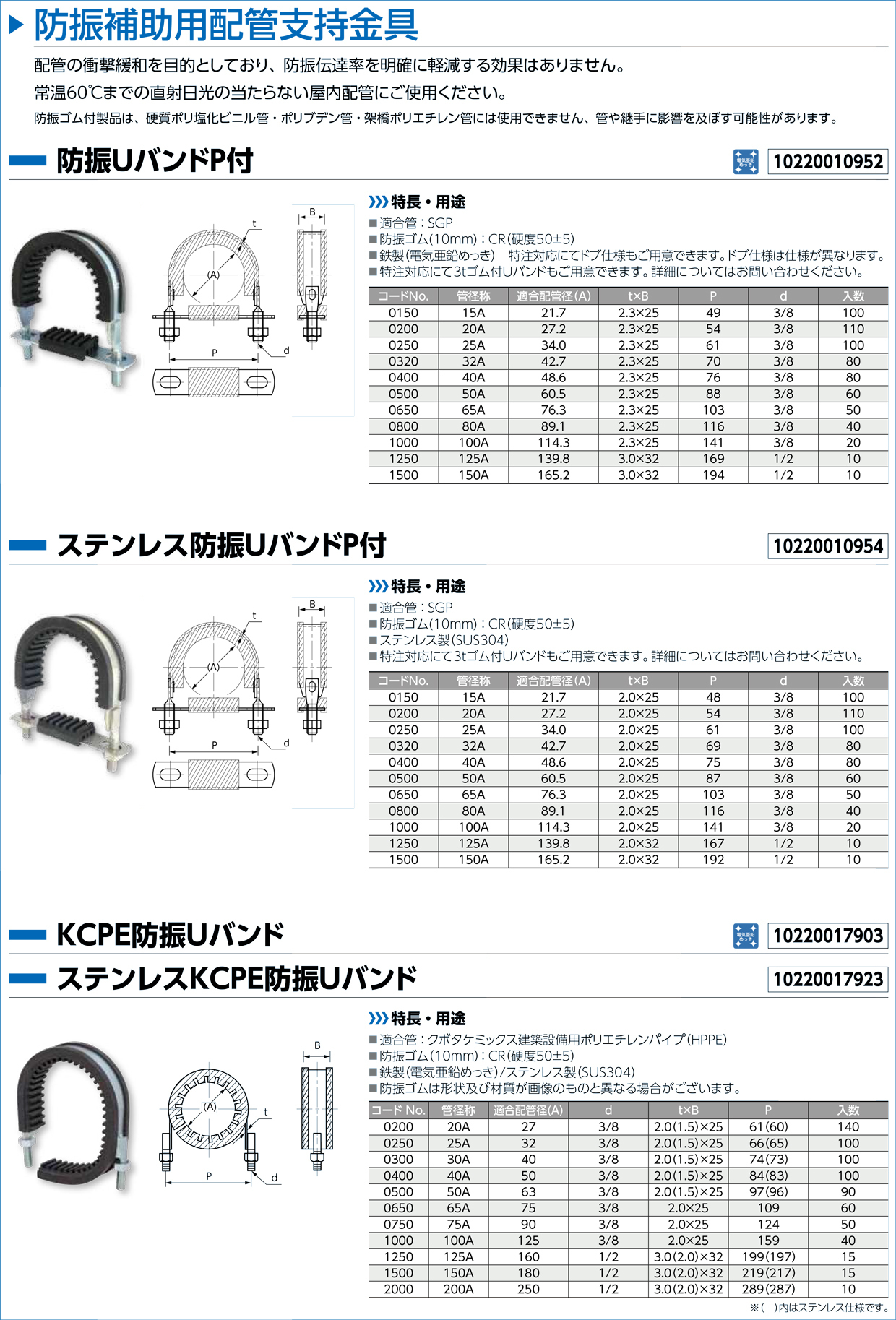

防振補助用配管支持金具

配管の衝撃緩和を目的としており、防振伝達率を明確に軽減する効果はありません。
耐熱温度は常温60℃までの屋内配管にご使用ください。

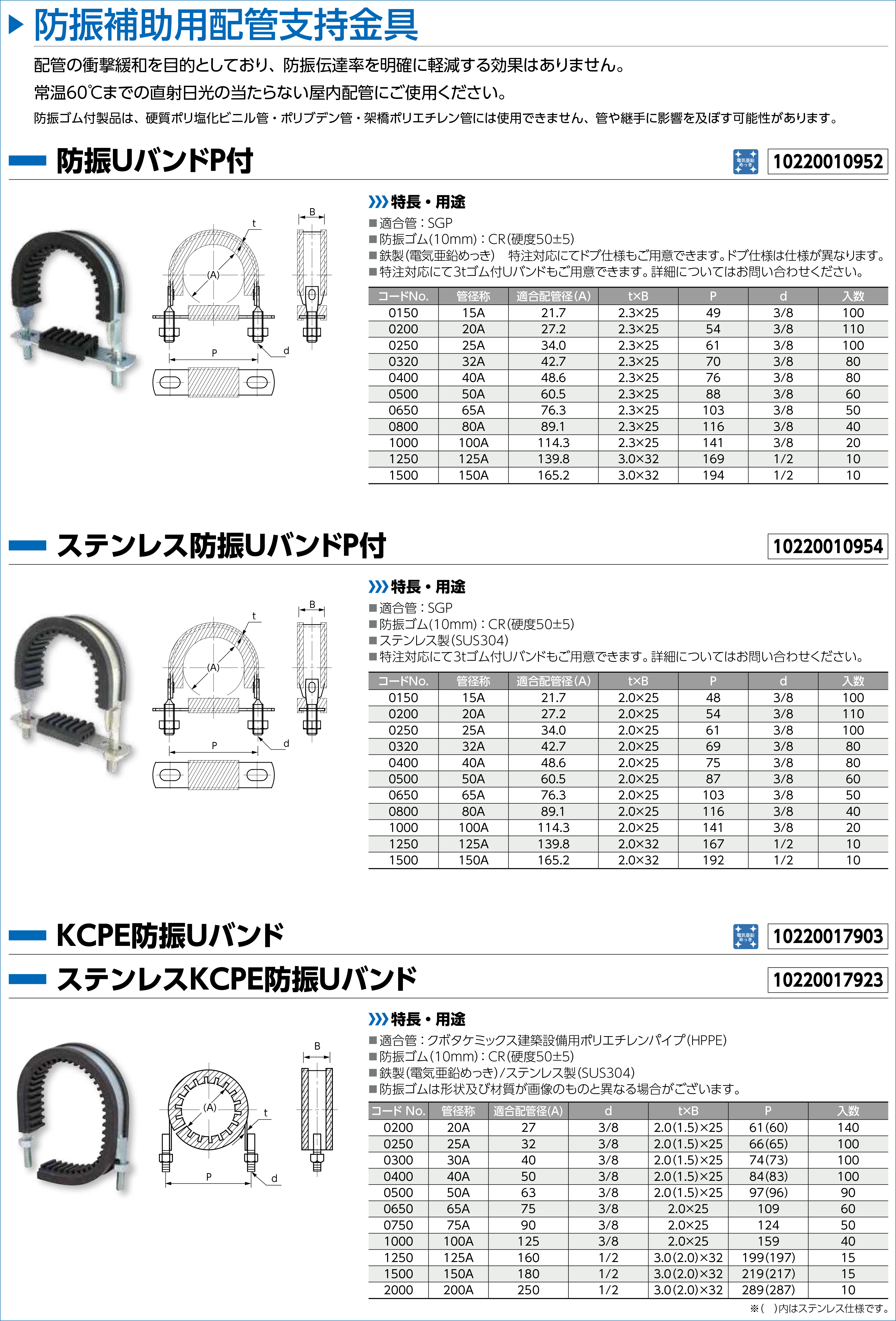

防振Uバンド N-010922

防振Uバンド

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:EPDM/CR(15A)
■ 鉄製(電気亜鉛めっき)





ステン防振Uバンド N-010924

ステン防振Uバンド

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:EPDM/CR(15A)
■ ステンレス製(SUS304)

ステン防振Uバンド
