アンテナグリッパー








設置イメージ





施工手順

ご購入にあたって
(1) 受信状況の事前確認 ※設置場所と到来方法をご確認下さい。
(2) 本製品が使用できるか確認 ※仕様書の設置条件等を確認し、正しく設置して下さい。


設置にあたって
【事前準備】
・トルクレンチ(27N・m を管理できるもの)・インパクトドライバー
・ロングソケット(14 ソケット・19 ソケット)・スパナ(19mm)

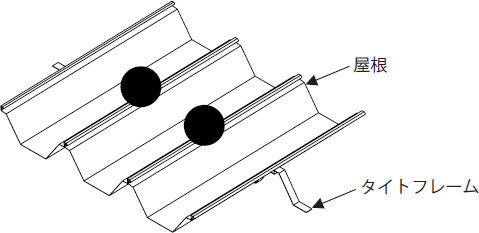

1 タイトフレーム上にアンテナ架台が取り付くように墨出しを行います。



下部材のナットを緩ませ、下部材を開口し、下部材の中心を (1) の墨出しに合わせ屋根に取り付けます。

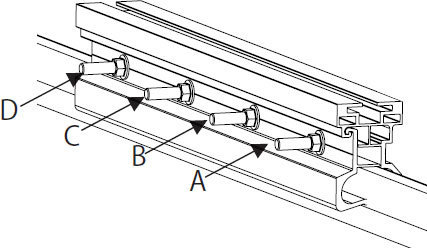

3 下部材のナットを締め付けて、屋根へ固定します。(A~D を順に繰り返し締め付け)
※目安3 回以上・締め付けトルク27N・m±10%
※14 ソケット使用

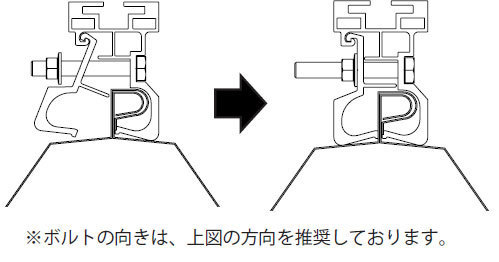

下部材を図のように二つに取り付けます。




M12 の六角ボルト・角座金を下部材1 本につき、2 本ずつ挿入します。

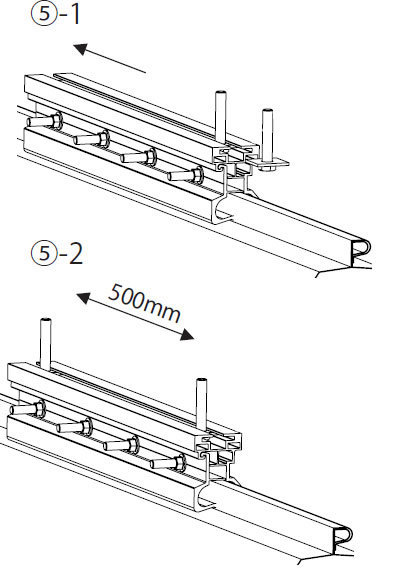

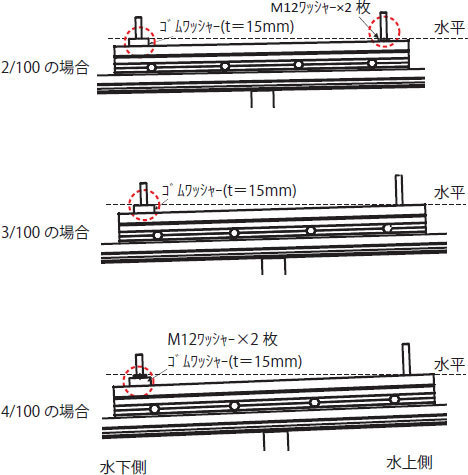

(5)で挿入したボルトの低い方( 水下側) にゴムワッシャーを挿入し、図のように高さ調整します。
(微調整は、M12 のワッシャーで調整して下さい。)






アンテナ架台を図のように取り付けます。

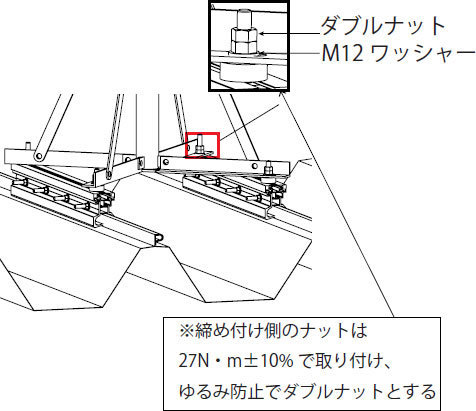

(M12 ワッシャー・ダブルナット ※締付トルク27N・m±10%)




アンテナを取り付けます。( 完成)




アンテナグリッパー

[ 特長・用途 ]

■ ハゼ式折板屋根用のアンテナ取付架台
■ 軽量化と耐久性に優れております









注意 注意

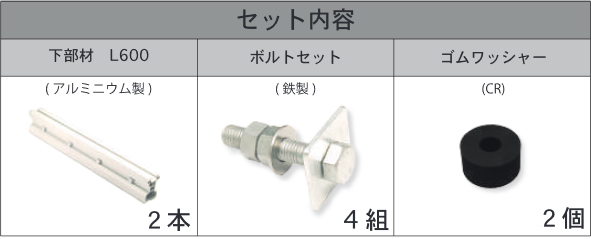

アンテナ一式は含まれておりません。アンテナグリッパーは、上図で構成されたセット品です。
部材ごとのバラ販売は対応しておりません。

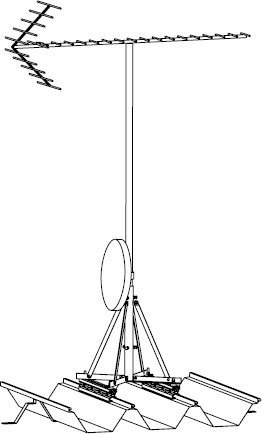

取付イメージ




設置条件

対象建物 新築

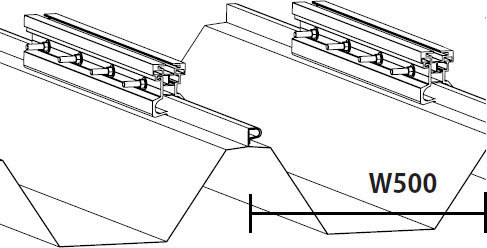

屋根形状 ハゼ式折板屋根(W=500)(丸ハゼ•角ハゼ) 2/100~4/100勾配
基準風速 最大38m/s
建物基準高さ 最大30m
地表面粗度区分
対象アンテナ UK-20WFA(サン電子(株)製)、CBD-K045(サン電子(株)製)など
ベース BAS-700(サン電子(株)製)、KBAS-700(サン電子(株)製)など

※折板屋根のハゼ締め状態、形状、寸法により、取付けができない場合があります。
※屋根接合部のハゼ部以外には使用できません。
※ハゼ式折板屋根(ハゼピッチ500mm) 用となります。
※設置詳細は、別途お問い合わせ下さい。

製品仕様

  材質 表面処理

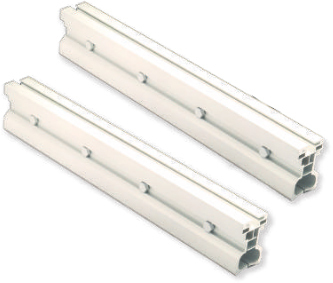

下部材 L600 アルミニウム(ボルト類はSUS304) 陽極酸化塗装複合皮膜(ボルト類は保護皮膜)
ボルトセット・ワッシャー SS400相当 溶融亜鉛めっき
ゴムワッシャー CR なし
