空調室外機用アルミ架台スーパーアルキットF


スーパーアルキッドF RAC


[ 特長・用途 ]

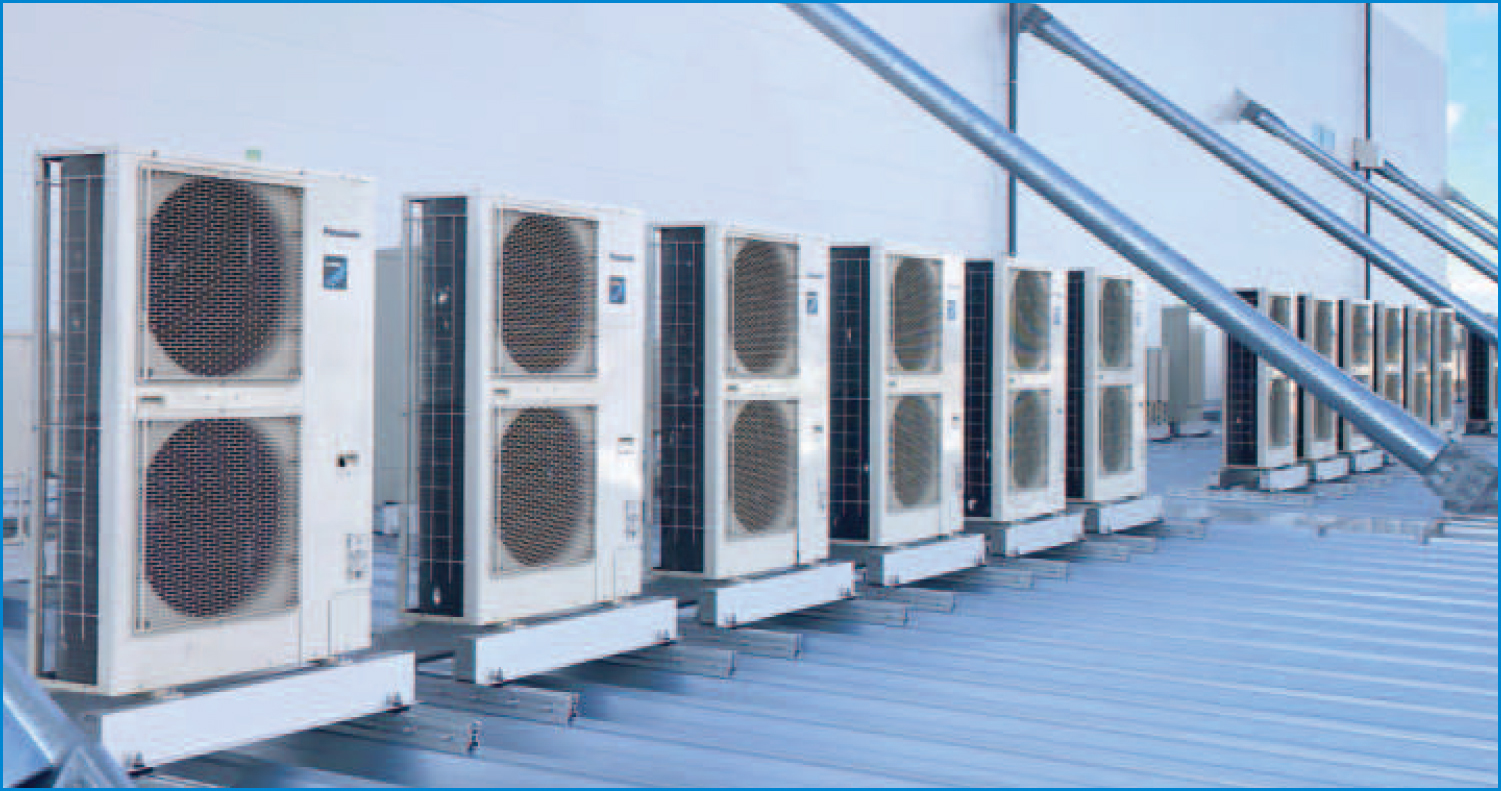

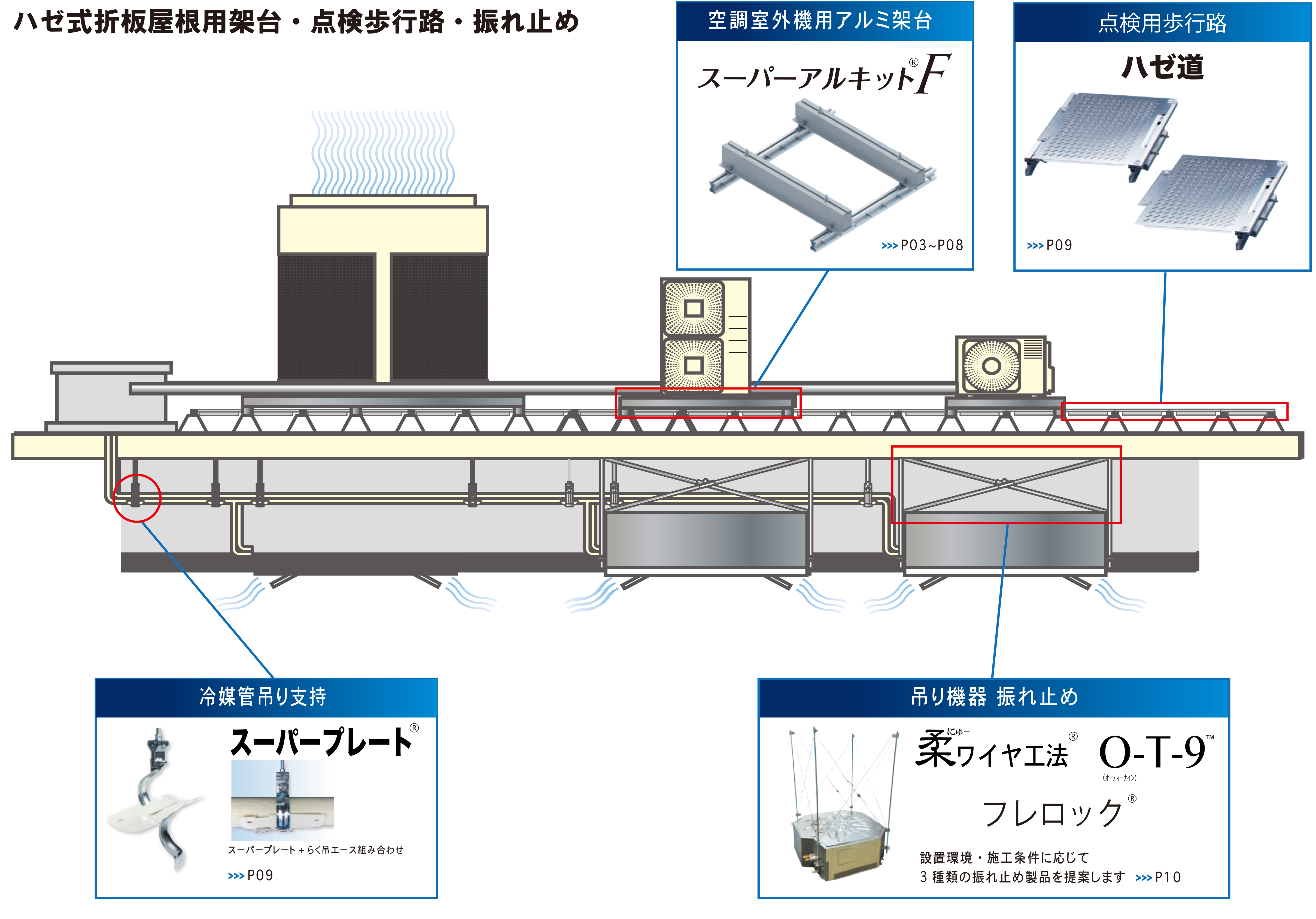

■ ハゼ式折板屋根へ空調室外機を取り付ける架台です。
■ ルームエアコン~20馬力エアコンに対応。
■ 軽量化と耐久性に優れています。
■ 現場で容易に組立てができます。
[注意]
■折板屋根のハゼ締め状態、形状、寸法により、取り付けができない場合があります。
■屋根接合部のハゼ部以外には使用できません。
■ハゼ式折板屋根(ハゼピッチ500mm)用となります。
■屋根への負荷を考慮し、タイトフレーム上への架台設置を推奨します。
■詳細は、仕様書・施工要領書をお求めください。
■スーパーアルキットFRACのみ、架台形状が異なります。

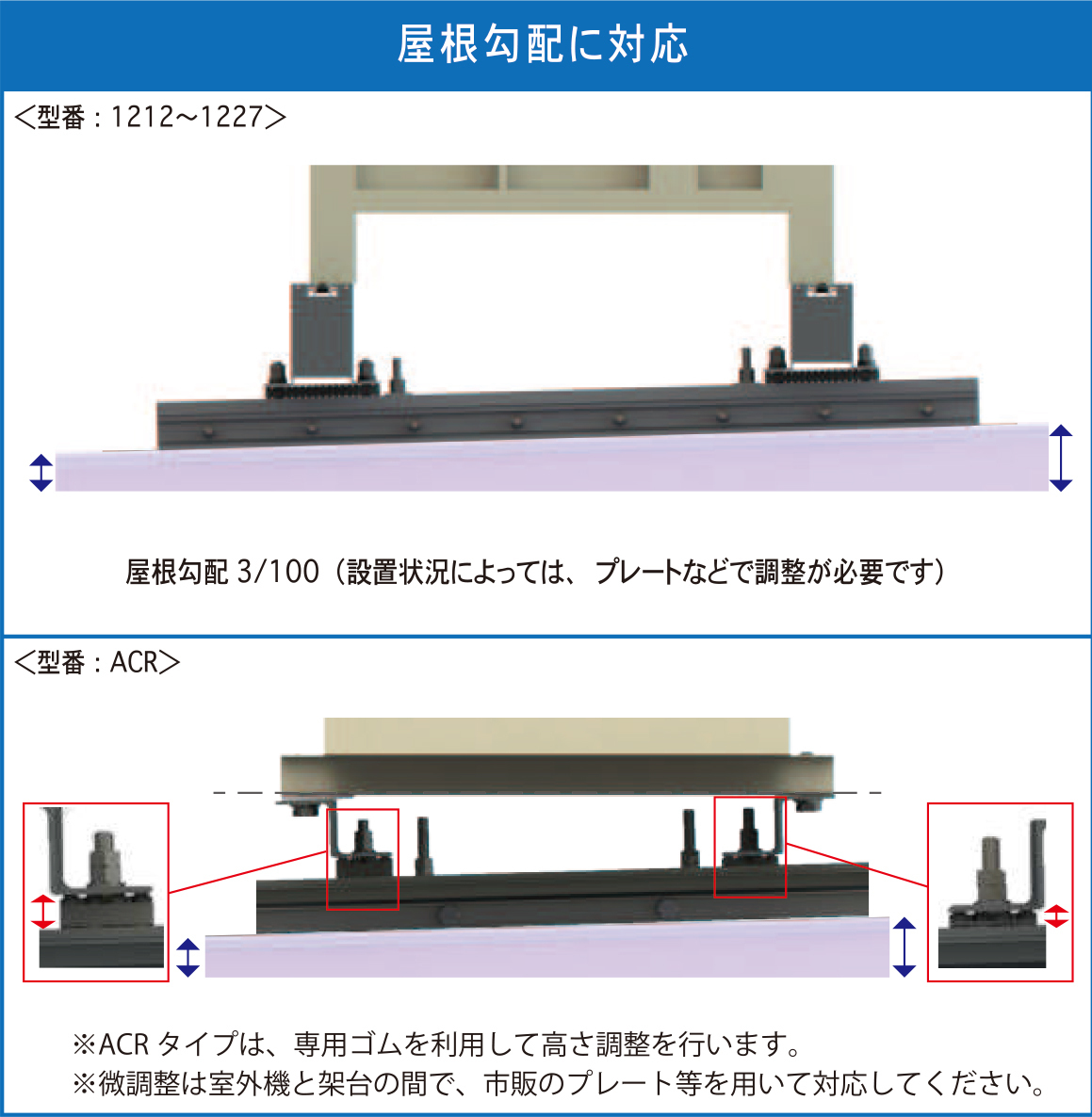

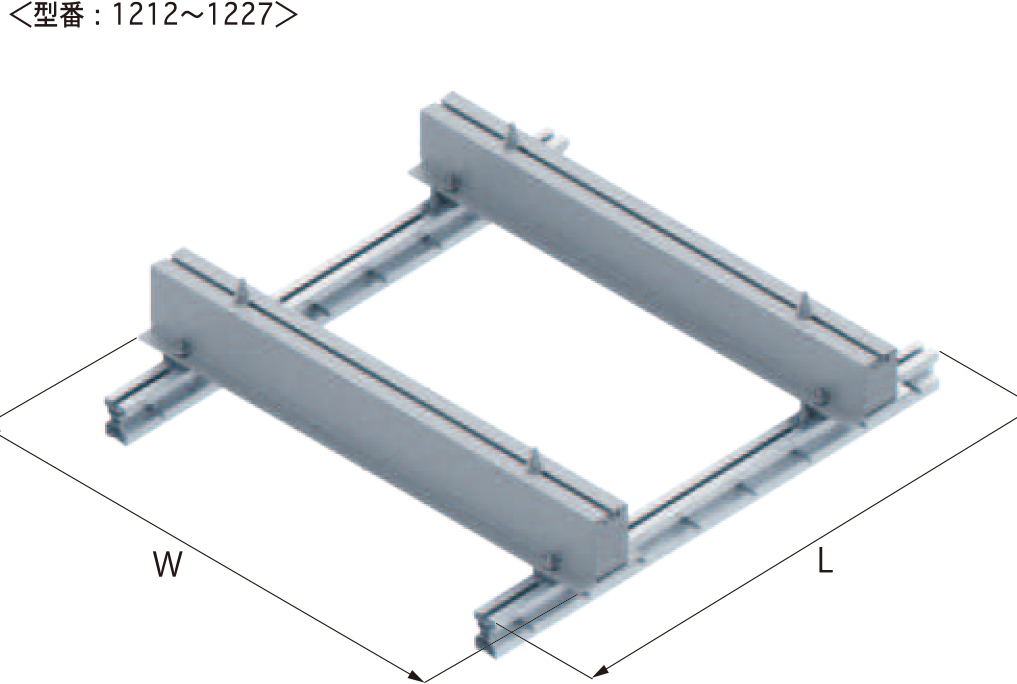

コード 型番 L(mm) W(mm) 重量(kg)
0600000609 RAC 600 900 8.8
0600011212 1212 1200 1200 29
0600011217 1217 1200 1700 34
0600011227 1227 1200 2700 52









設置条件

対象建物 新築 (屋根下の用途は住居系以外に限る)

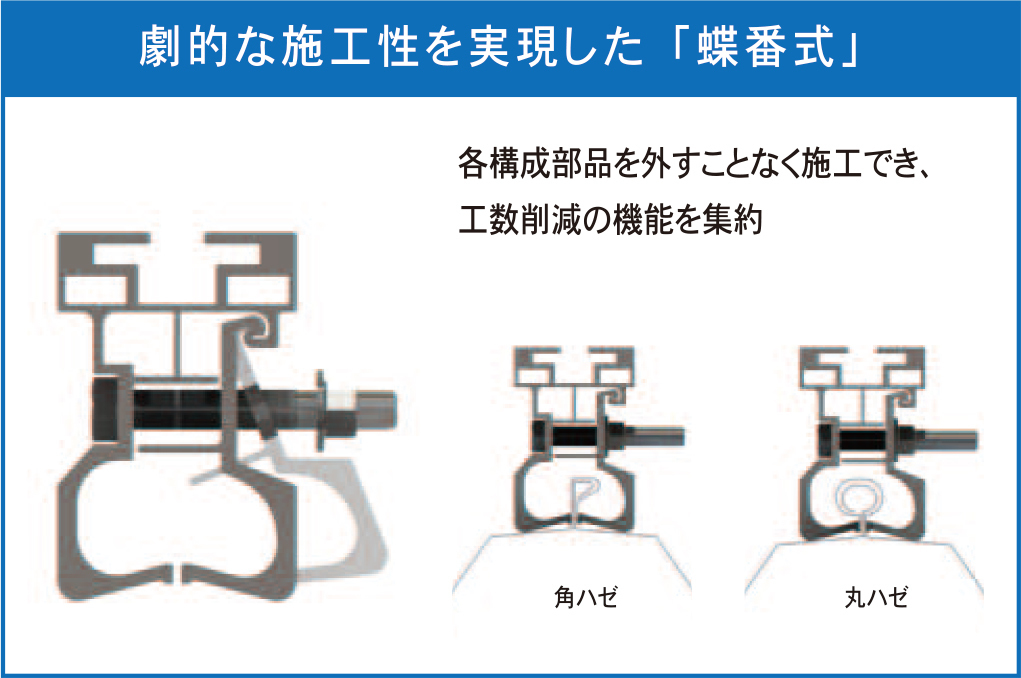

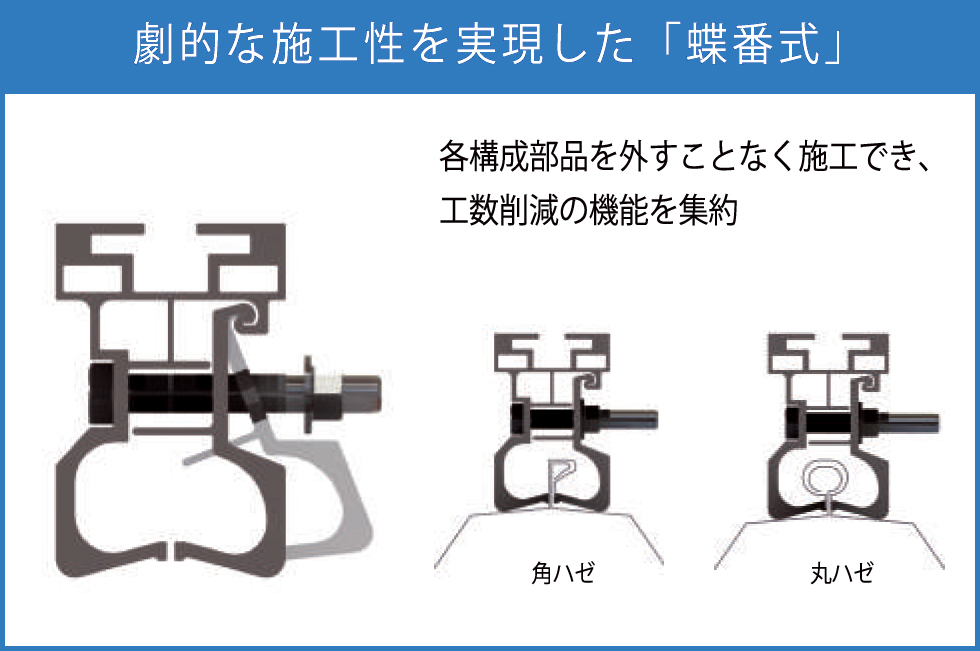

屋根形状 ハゼ式折板屋根(角ハゼ・丸ハゼ) ※ハゼピッチ500mm限定
基準風速 34m/s以下 36m/s以下 38m/s以下
建物基準高さ 30m以下 18m以下 12m以下
設計用水平震度 2.0
粗度区分
対象設備 エアコン室外機
対象メーカー ダイキン、東芝、パナソニック、日立、三菱(社名50音順)
対象室外機 ルームエアコン、オフィス・店舗用エアコン、ビルマルチエアコン (20馬力以下 全機種対応)
※詳細は、仕様書・施工要領書をお求めください。

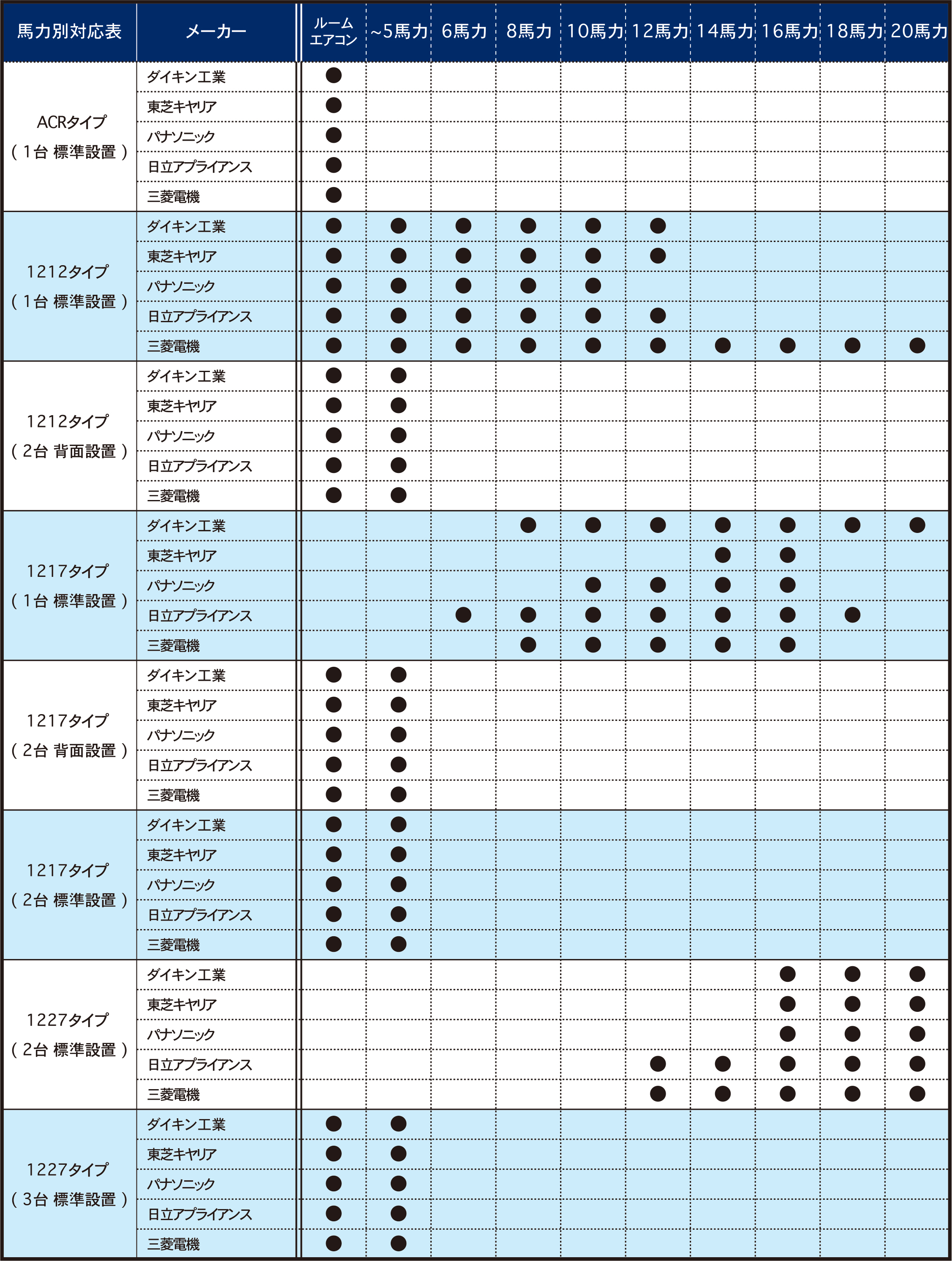

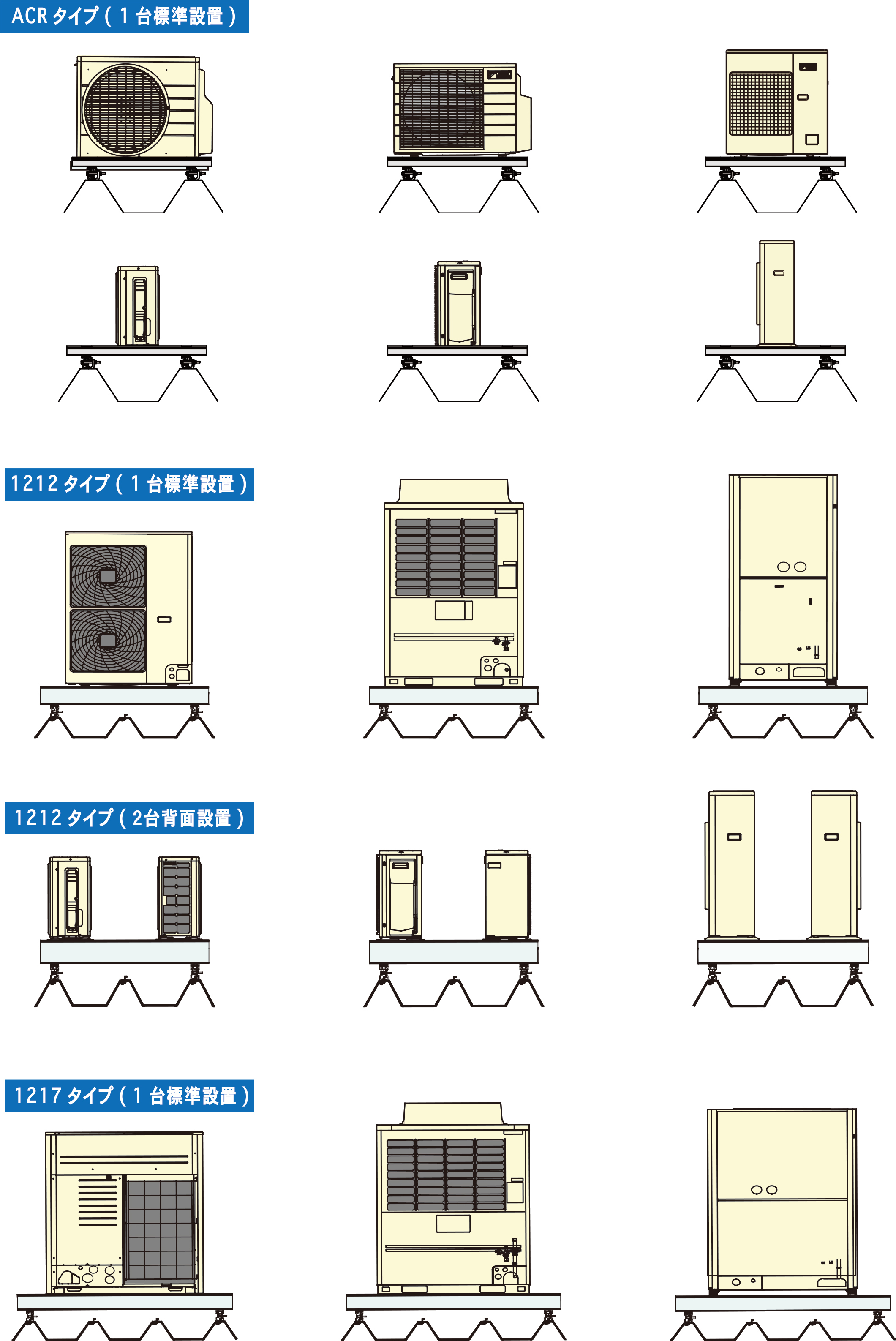

メーカー別馬力対応表


●RACタイプ(1台 標準設置)

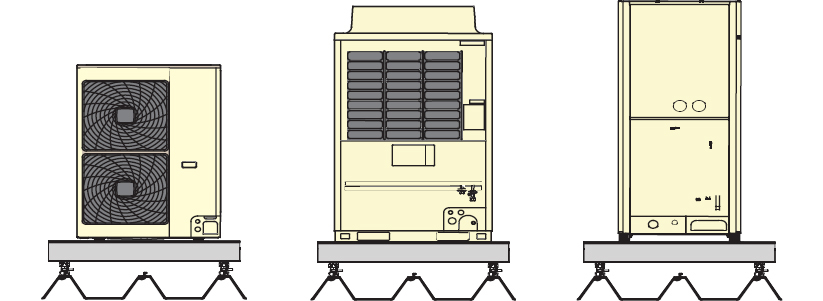

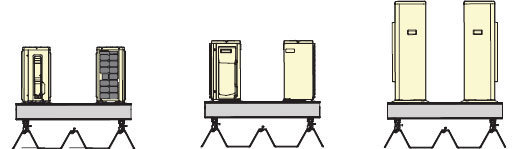

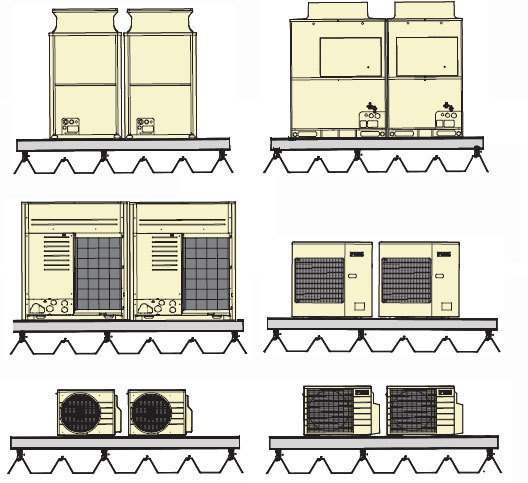

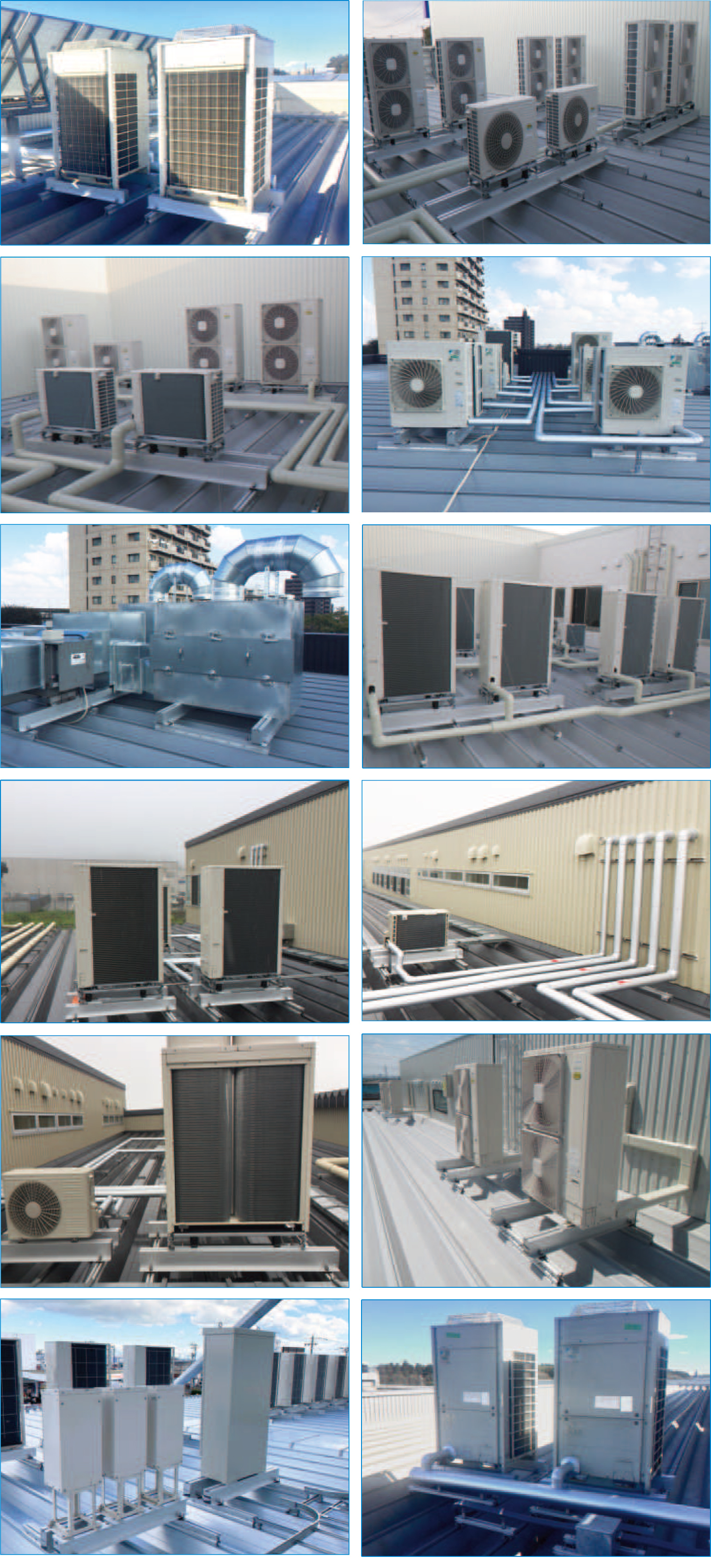

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1212タイプ(1台 標準設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1212タイプ(2台 背面設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1217タイプ(1台 標準設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)

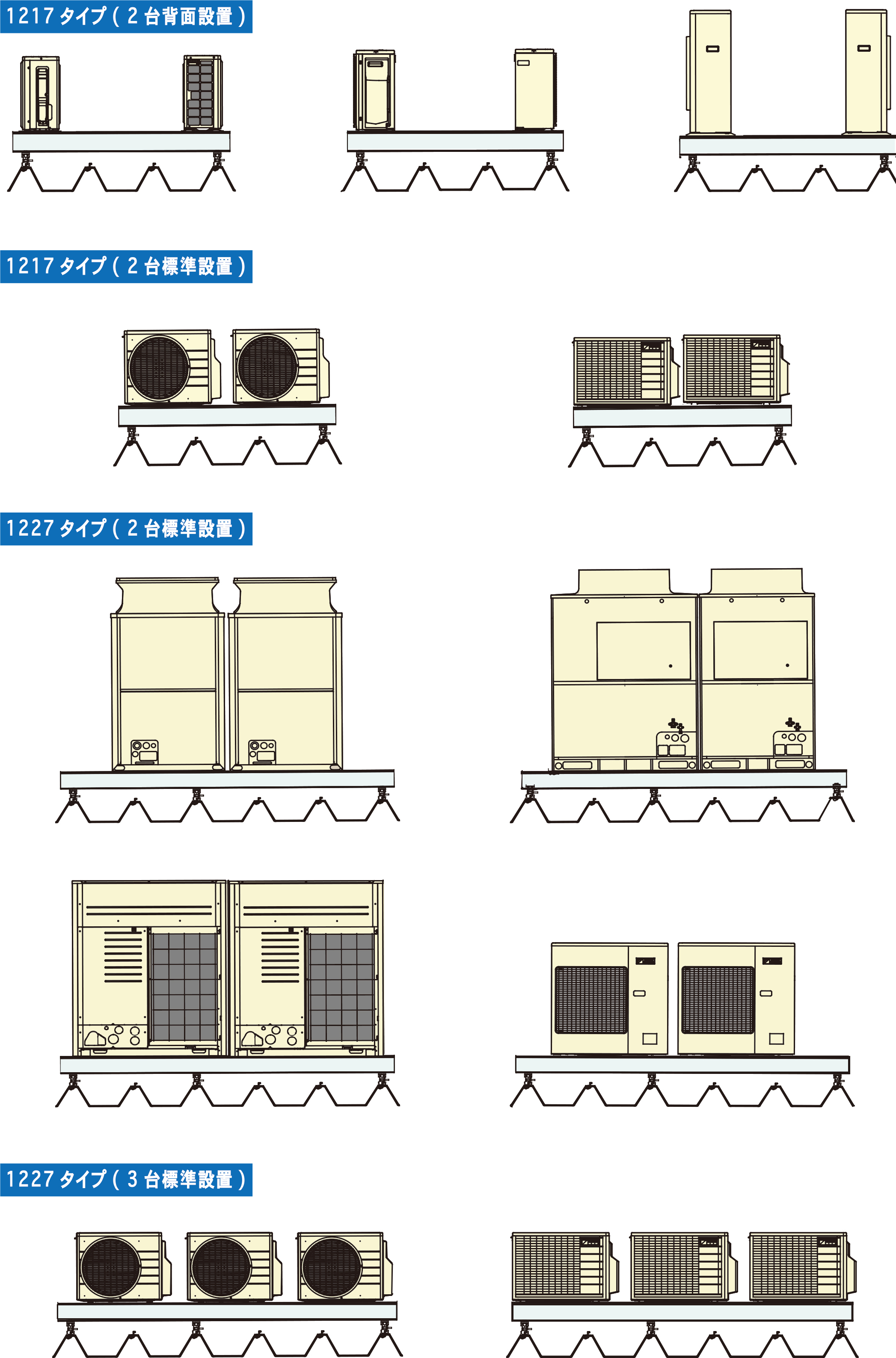

●1217タイプ(2台 背面設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1217タイプ(2台 標準設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1227タイプ(2台 標準設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)


●1227タイプ(3台 標準設置)

[設置イメージ]


メーカー 室外機取付け可能馬力数
ルーム
エアコン
~5 6 8 10 12 14 16 18 20
 ダイキン工業(株)
 東芝キャリア(株)
 パナソニック(株)
 日立アプライアンス(株)
 三菱電機(株)

室外機取付可(一部例外は除く)
※ 架台タイプは、配管の取り回しや、室外機の配置間隔を考慮して選定してください。
※ 上記表は簡易版です。詳細は「メーカー別室外機対応表」をお求めください。
