らく吊X

カタログダウンロード

らく吊X





■らく吊Xの主な新機構
新機構によりナットを外さなくても
取付けできます
施工性が格段に向上
(部品分解ゼロ)

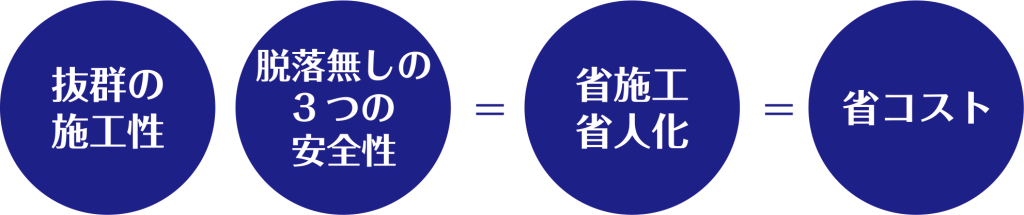

抜群の施工性
ナットを外さずらくらく取付け

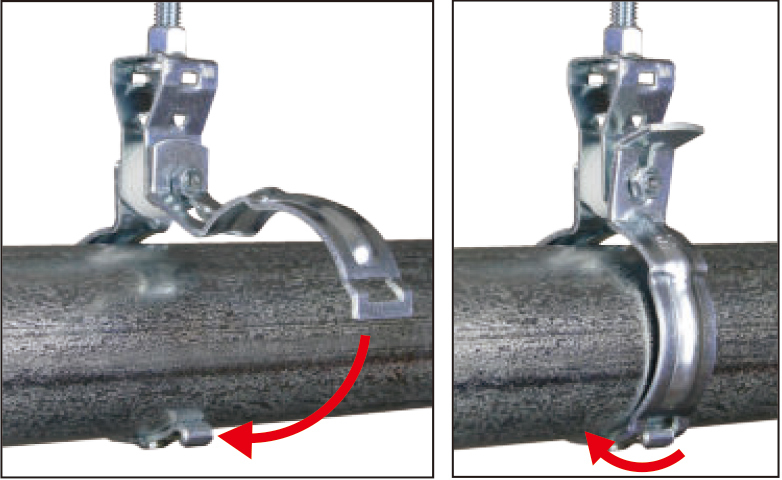

パイプの仮置き可能、ナット取り外し不要で施工性が格段に向上
抜群の施工・安全性

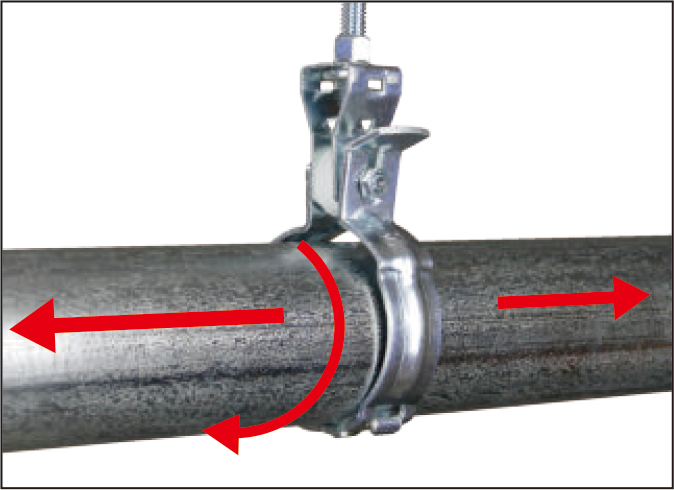

パイプの可動が容易
配管吊り込み時にパイプの調整が楽にでき施工性が格段に向上(バンドの外れ防止、ナットの脱落防止機構付き)
安全性
ナット締め忘れ防止

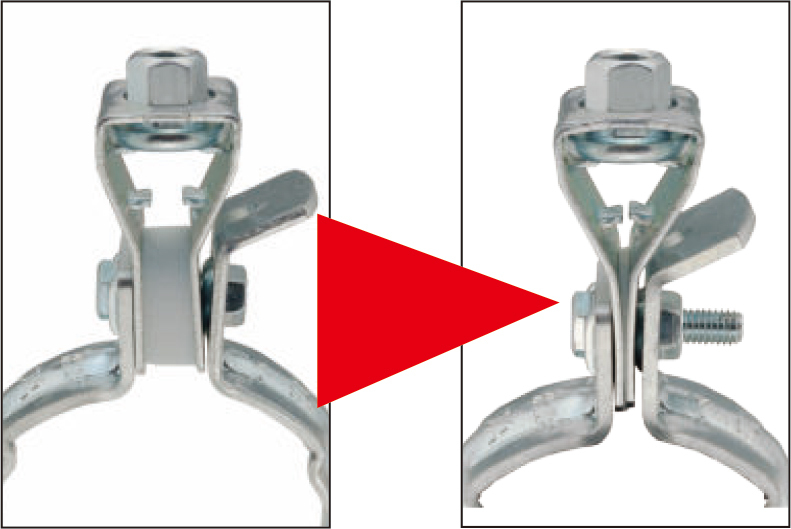

ナットが締まるとパッキンが潰れて目視で確認できます
注)  さまざまな試験により万全な設計になっていますが、施工方法や設置条件によっては、仮止めセット時のバンドの嵌合外れに注意してください。



様々な新機構により施工工数自体を大幅に削減できます。

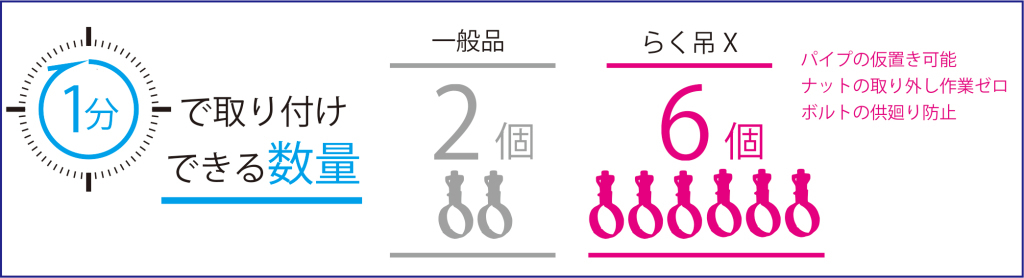

施工した バンド数比較

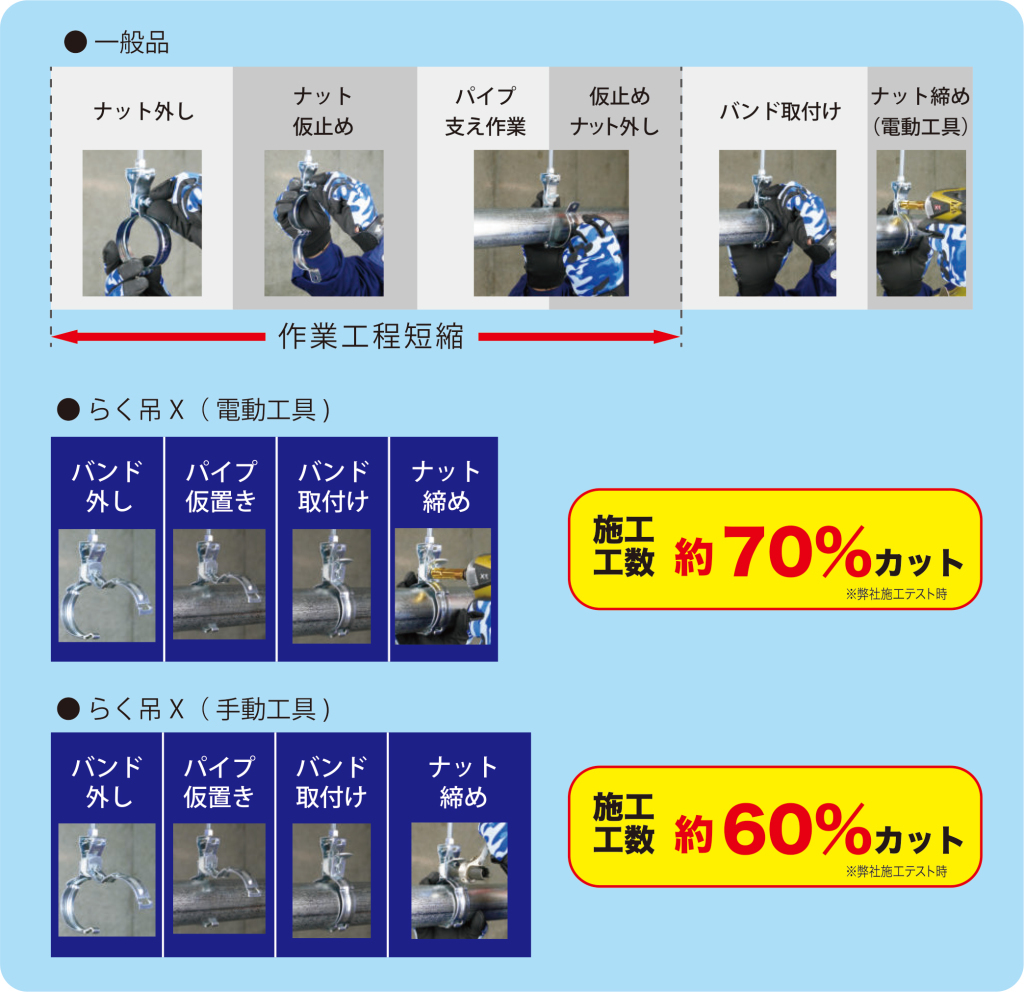

バンドの施工 工数比較表
注) ・バンド数比較、工数比較は、実施工とは異なります。
  ・吊バンド1個を取り付けた場合の比較例になります。

【ご使用上の注意】
  • らく吊Xは、垂直方向の荷重に対し強度を得られる設計となっております。
  • らく吊Xの支持間隔は 2.0m以下とし、配管をバランスよくのせて正しくご使用ください。
  • 取付けは、取付手順書を確認し正しくご使用ください。
  • らく吊Xは配管の仮置きタイプの吊バンドですが、省力化施工を目的とした製品です。
    配管を仮置きにしたままにせず、必ずバンドを嵌合させてください。
  • バンドの嵌合後、締付ナットがバンド凹部の位置にあることを確認してください。
  • さまざまな試験により万全な設計になっていますが、施工方法や設置条件によっては、仮止めセット時のバンドの嵌合外れに注意してください。
  • 取付け時には、配管以外の荷重をかけないでください。
  • 吊りボルトはタンバックル(ナット下部)より三山以上ねじ込んでください。
  • 締付ボルトナットはパッキンが潰れるまで行い、M6適正トルク(5.2N・m)で締結ください。
  • 一度締結した製品は再利用しないでください。


オプションマーク

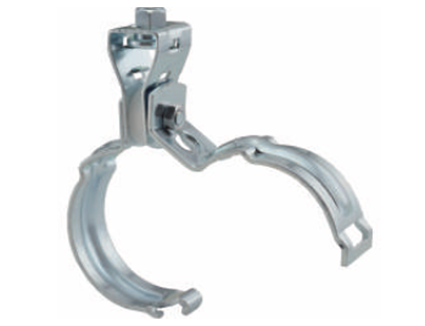

 らく吊X 10110012303

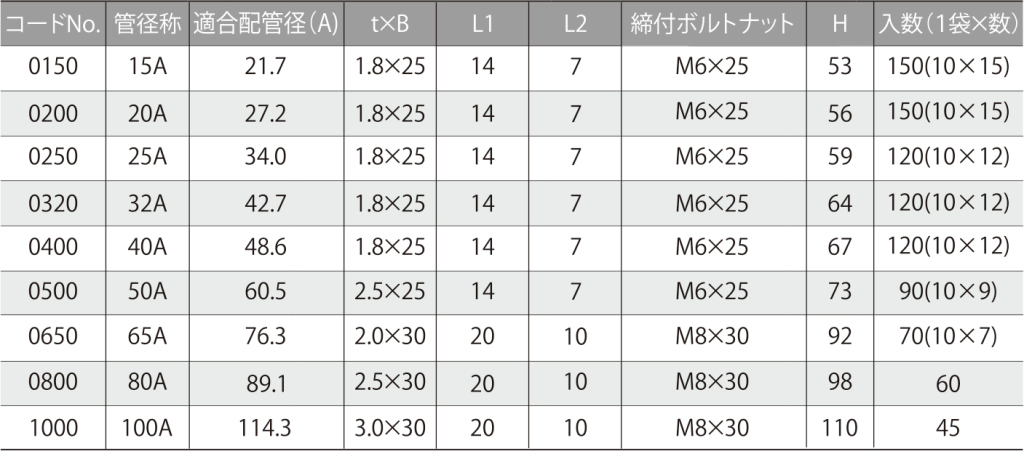

 サイズの単位はmmです。
10110012303

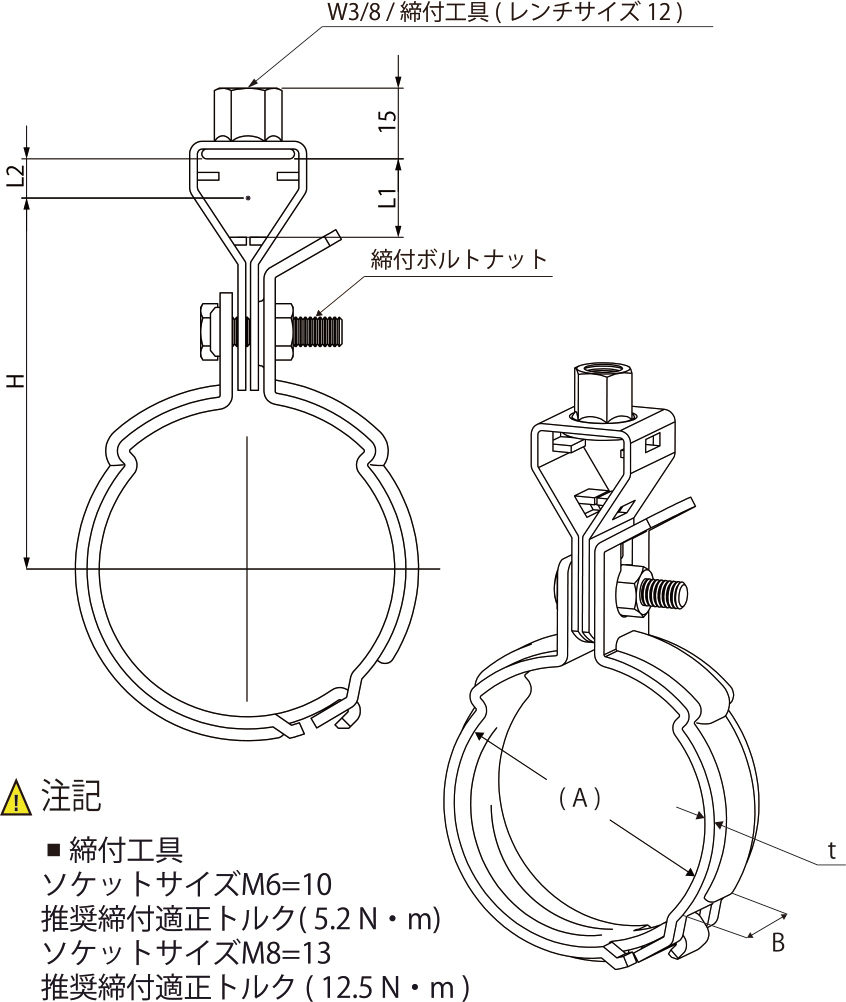

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)

[注意]
締付工具(ソケットサイズ10)
推奨締付適正トルク(5.2N・m)
10110012303






製品紹介動画 Movie






スマートフォン専用サイト
QRcord


https://smappon.jp/zlgc6h9a





カタログダウンロード

日栄製作品(特注加工品)を承ります
