立て配管振れ止め支持

カタログダウンロード

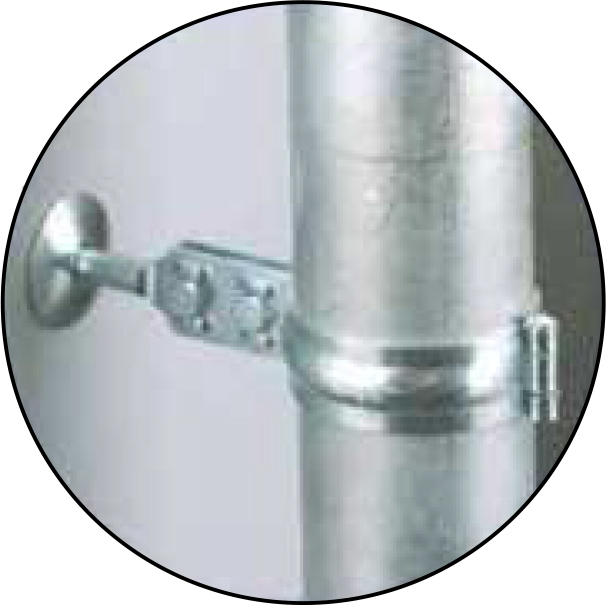

立配管支持金具
立て管の振れ止め支持するための配管支持金具

立バンド類に使用される主材質
● 鉄製
● ステンレス製(SUS304・SUS430)
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき
立バンド類に使用されるその他材料
● 防振ゴム(CR・硬度50~55/NR)
● 軟質塩ビコーティング

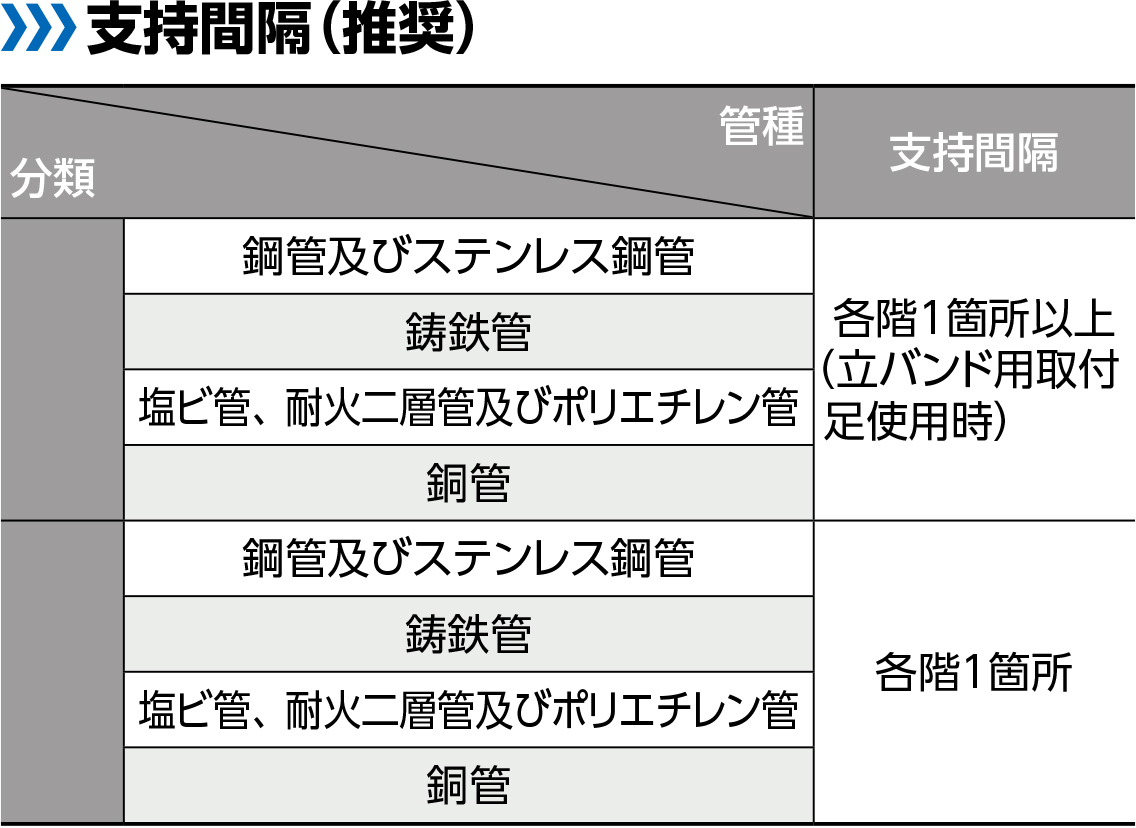

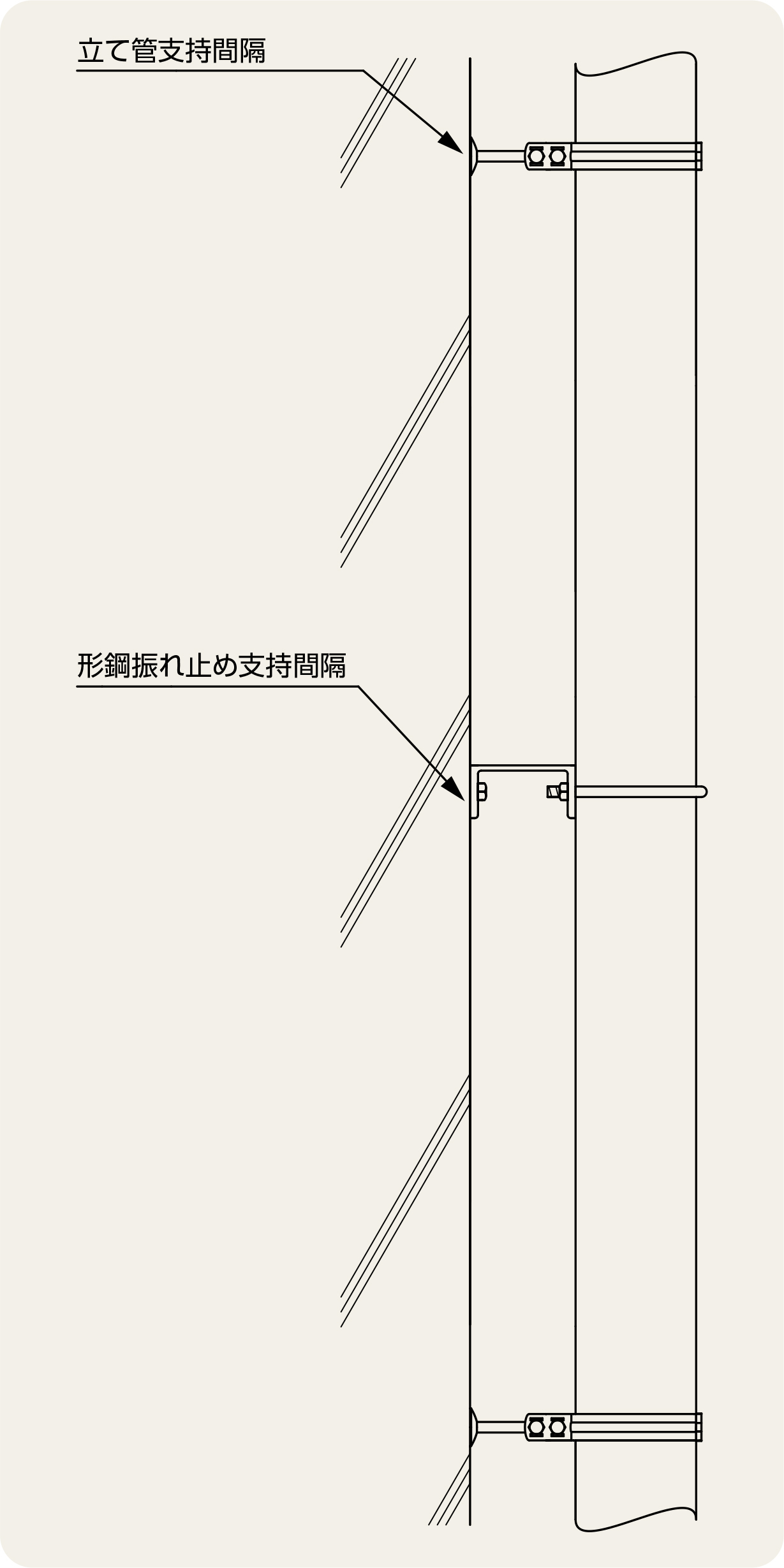

※ 鋼管及びステンレス鋼管で、床貫通等により振れが防止されている場合は、形鋼振れ止め支持を3階ごとに1箇所としてもよい。

【立配管支持金具・取付足ご使用上の注意】
  1. 立バンド類は、基本的に立て管の振れ止め支持を目的にした支持金具です。
  2. 立バンド類は、立て管自体の重量を支える形状にはなっていません。
  3. 記載されている配管分類と径にあった支持金具を、適切な支持間隔で正しくご使用ください。
  4. 耐火二層管用立バンドは、耐火二層管の特性上、配管径が異なる場合がありますのでご相談ください。
  5. デップコーティング立バンドは、常温60℃までの配管にご使用ください。
  6. 防振立バンド類は、内面に装着したゴムパットにより、パイプに対しての衝撃緩和の役目を果たしておりますが、その目的は防振支持の補助であり、振動伝達率を明確に軽減する効果はありません。尚、防振ゴムの耐熱温度は常温60℃までになります。
  7. 屋外で使用される場合は、ステンレス製(SUS304)または防食処理(ドブめっき)等の製品をご使用ください。
  8. ステン立バンド類で、SGP管に使用される場合、防食テープ処理を行なってから使用してください。
  9. 125A以上の立バンドを使用される場合、取付足の穴の寸法を確認してください。
  10. その他、カタログ記載注意事項等をご確認の上、ご使用ください。

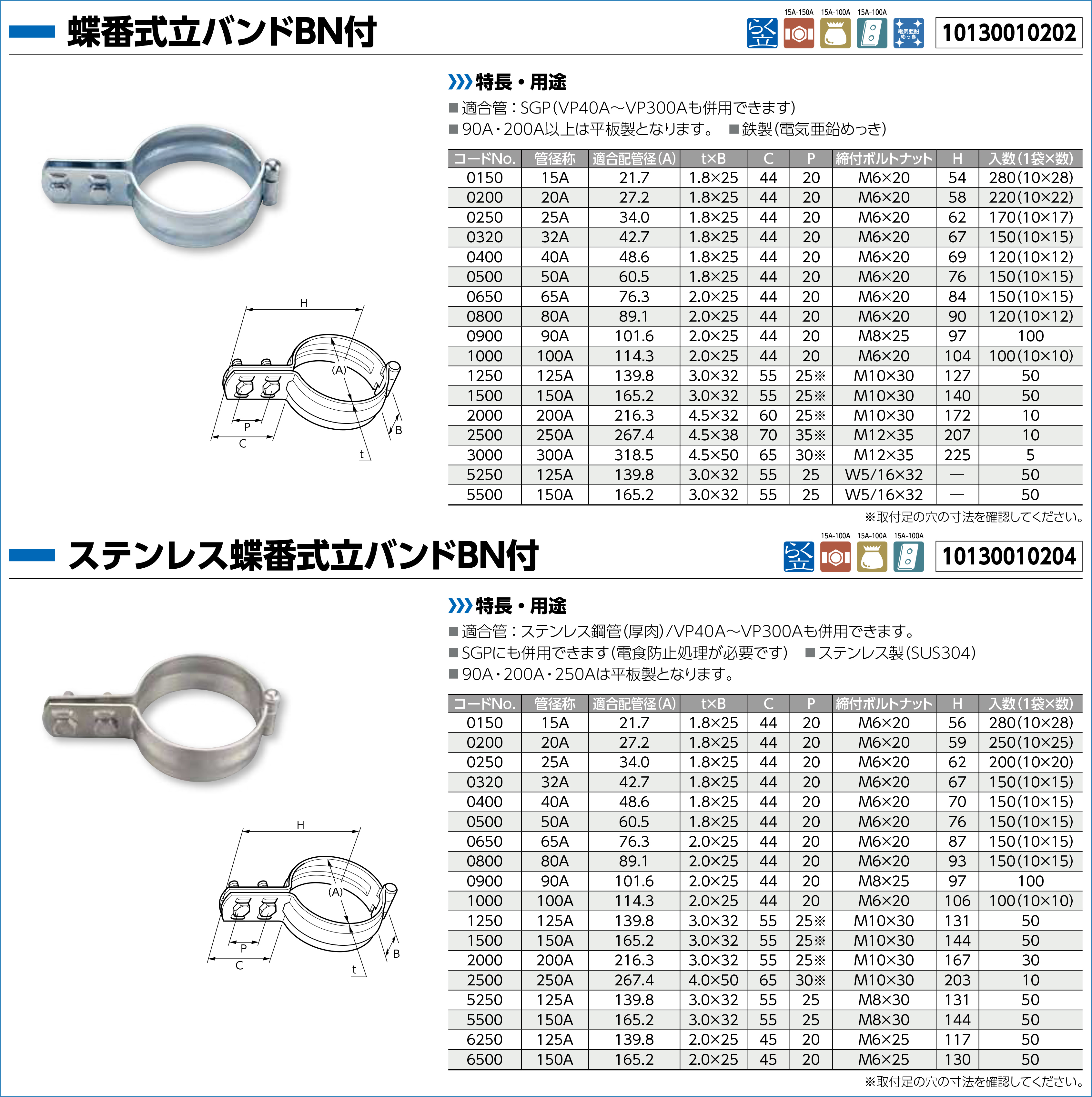

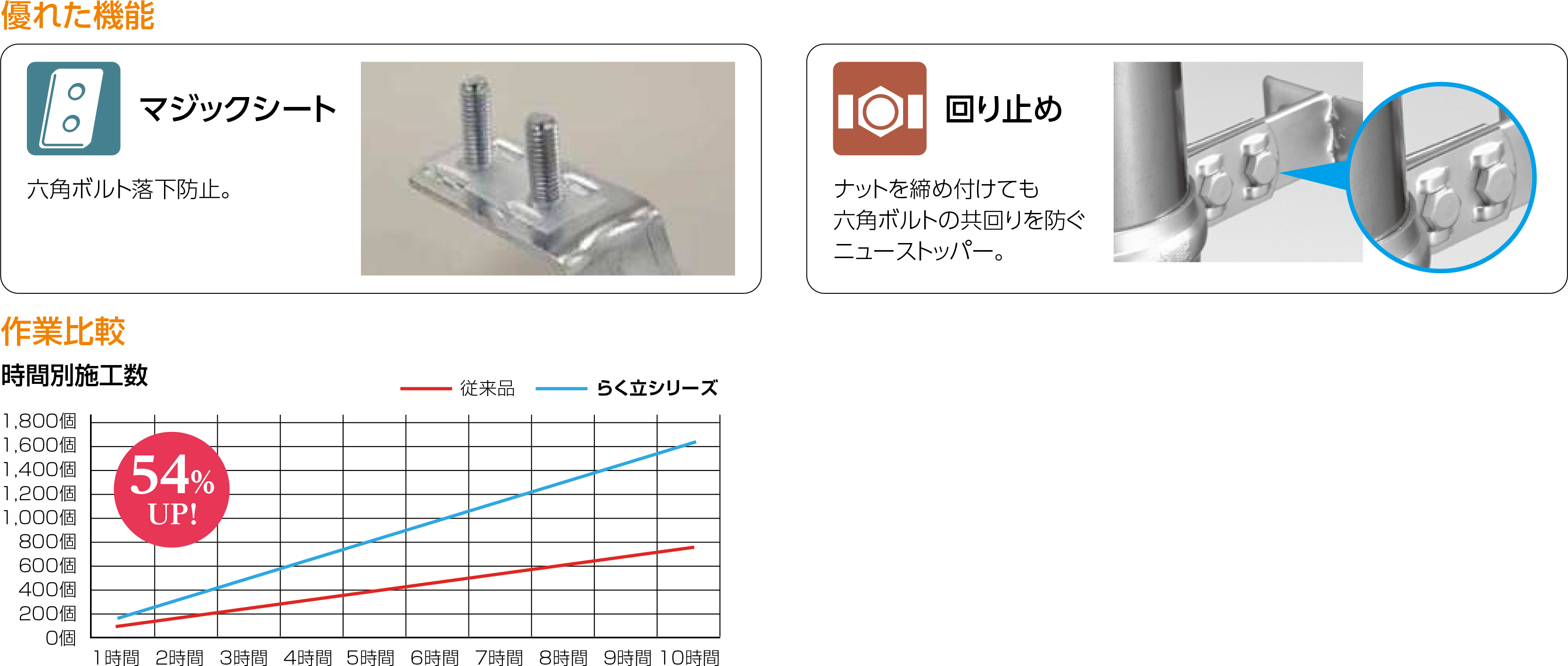

蝶番式立バンドBN付 N-010202

蝶番式立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 90A・200A以上は平鉄製となります。
■ 鉄製(電気亜鉛めっき)





ステン蝶番式立バンドBN付 N-010204

ステン蝶番式立バンドBN付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP300Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)
■ 90A・25-125A・25-150A・200A以上は平鉄製となります。
ステン蝶番式立バンドBN付

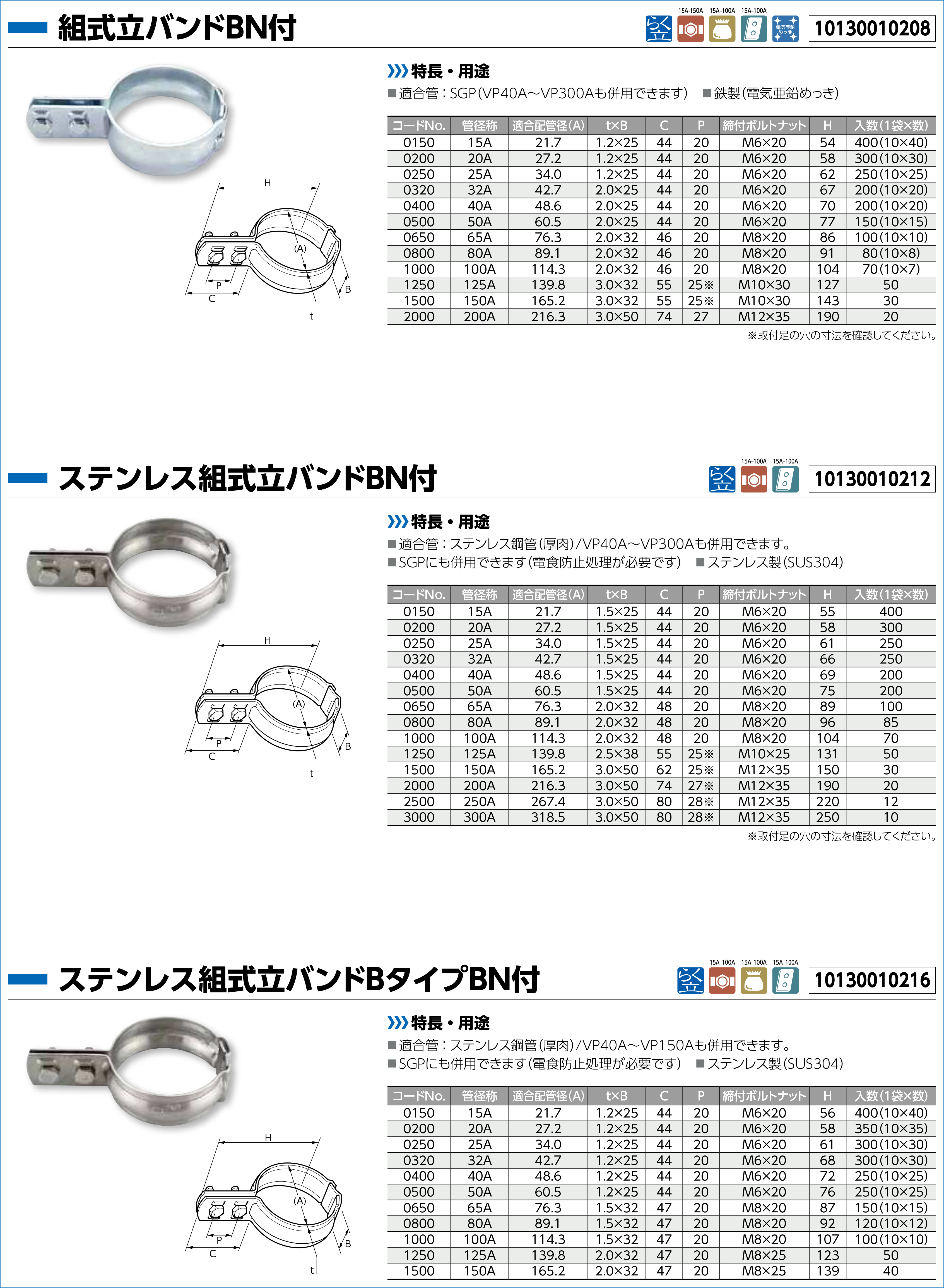

組式立バンドBN付 N-010208

組式立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP300Aも併用できます)
■ 鉄製(電気亜鉛めっき)





ステン組式立バンドBN付 N-010212

ステン組式立バンドBN付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP300Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)

N010212





ステン組式立バンドBタイプ N-010216

ステン組式立バンドBタイプ

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(厚肉)/VP40A~VP150Aも併用できます。
■ SGPにも併用できます(電食防止処理が必要です)
■ ステンレス製(SUS304)





ハード立バンドBN付 N-010238

ハード立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき

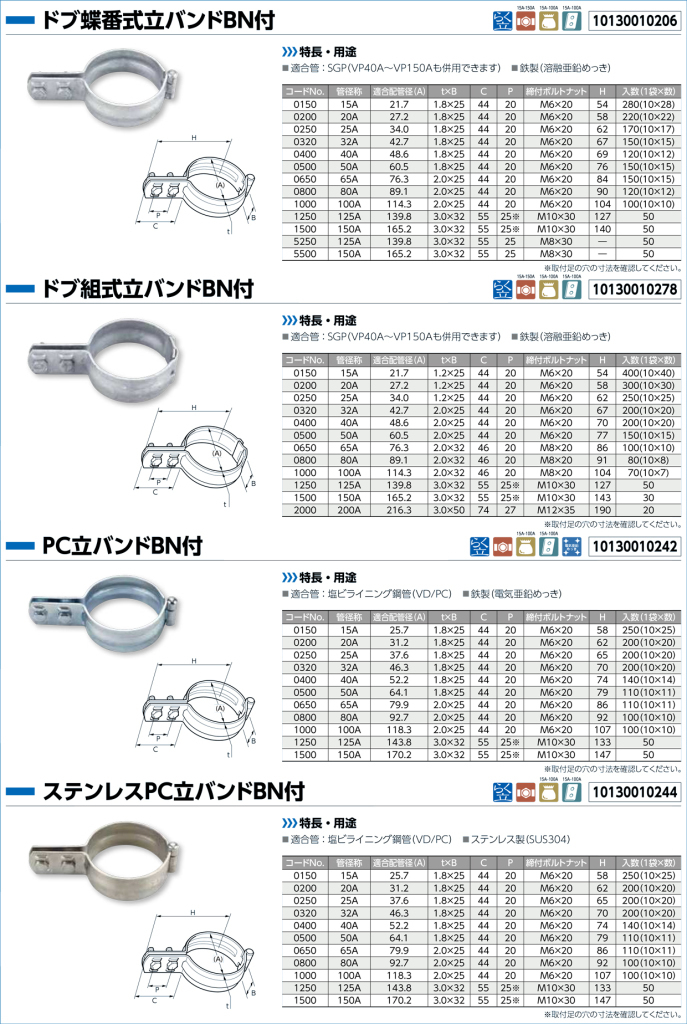

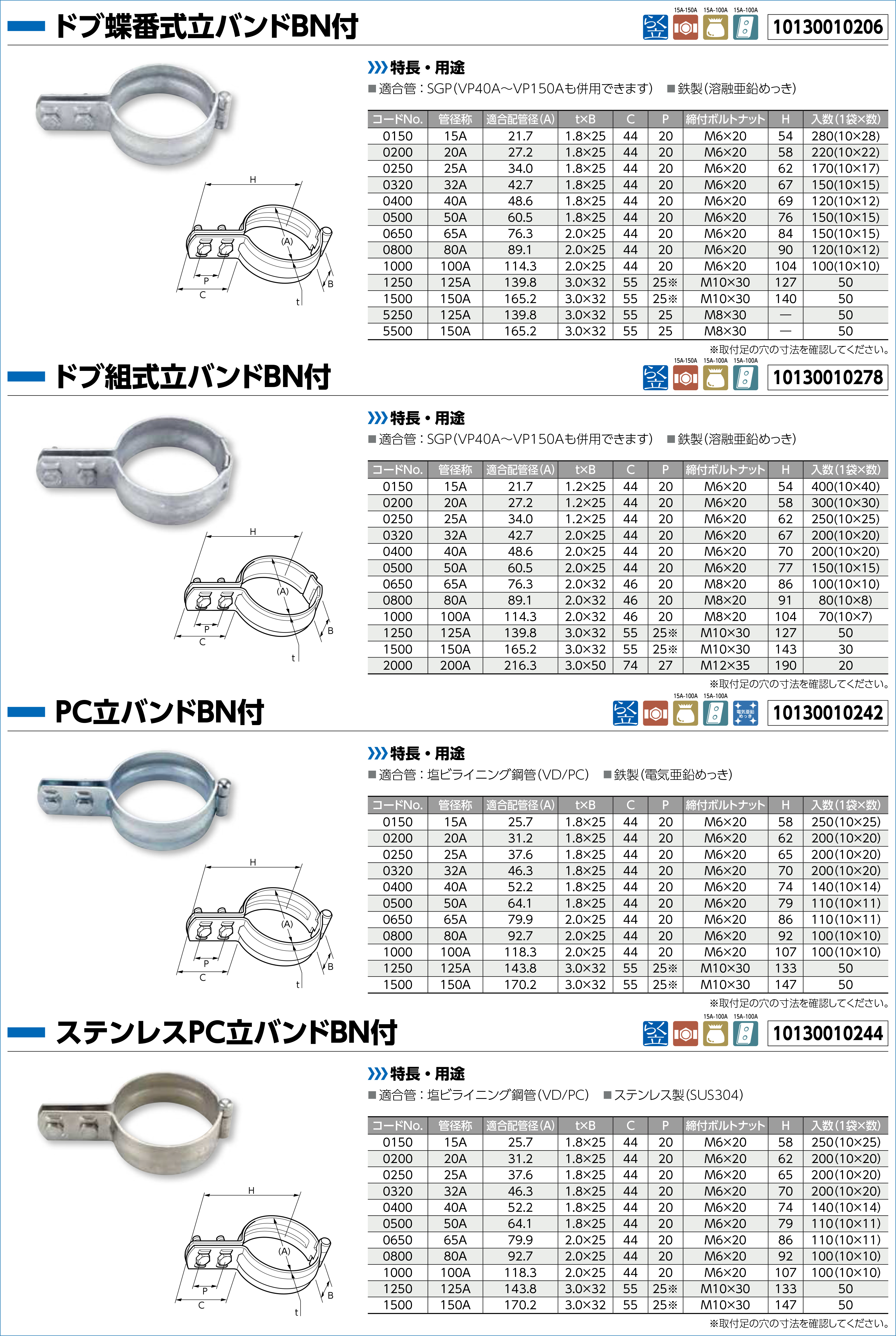

ドブ蝶番式立バンドBN付 N-010206

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(溶融亜鉛めっき)





ドブ組式立バンドBN付 N-010278

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(溶融亜鉛めっき)





PC立バンドBN付 N-010242

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 鉄製(電気亜鉛めっき)





ステンPC立バンドBN付 N-010244

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ ステンレス製(SUS304)





提灯立バンドBN付 N-010226

提灯立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP(VP40A~VP150Aも併用できます)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき

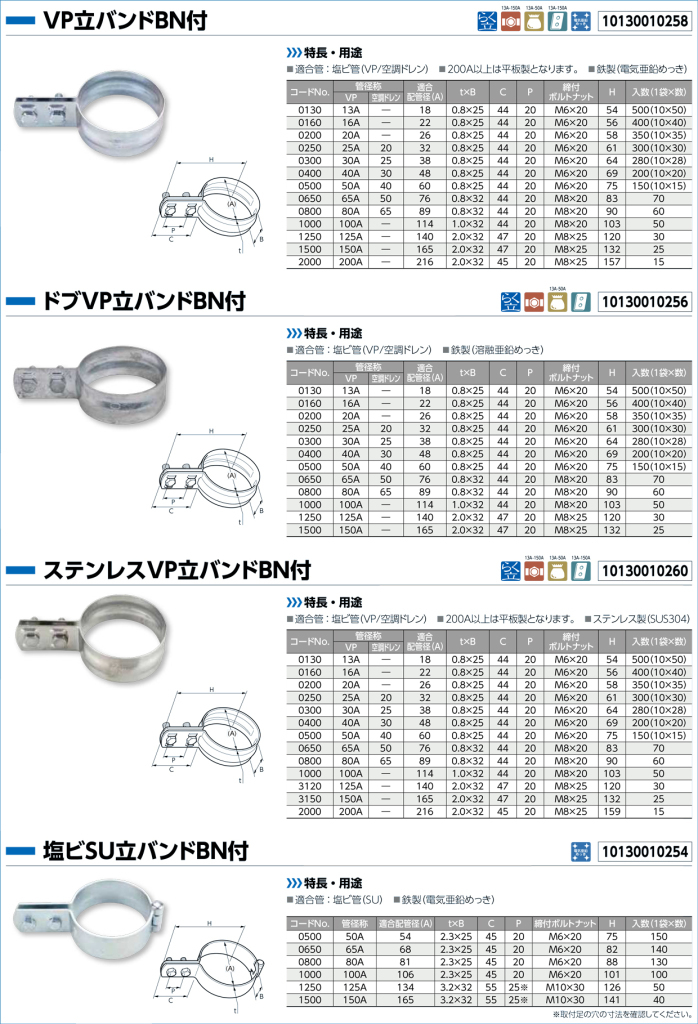

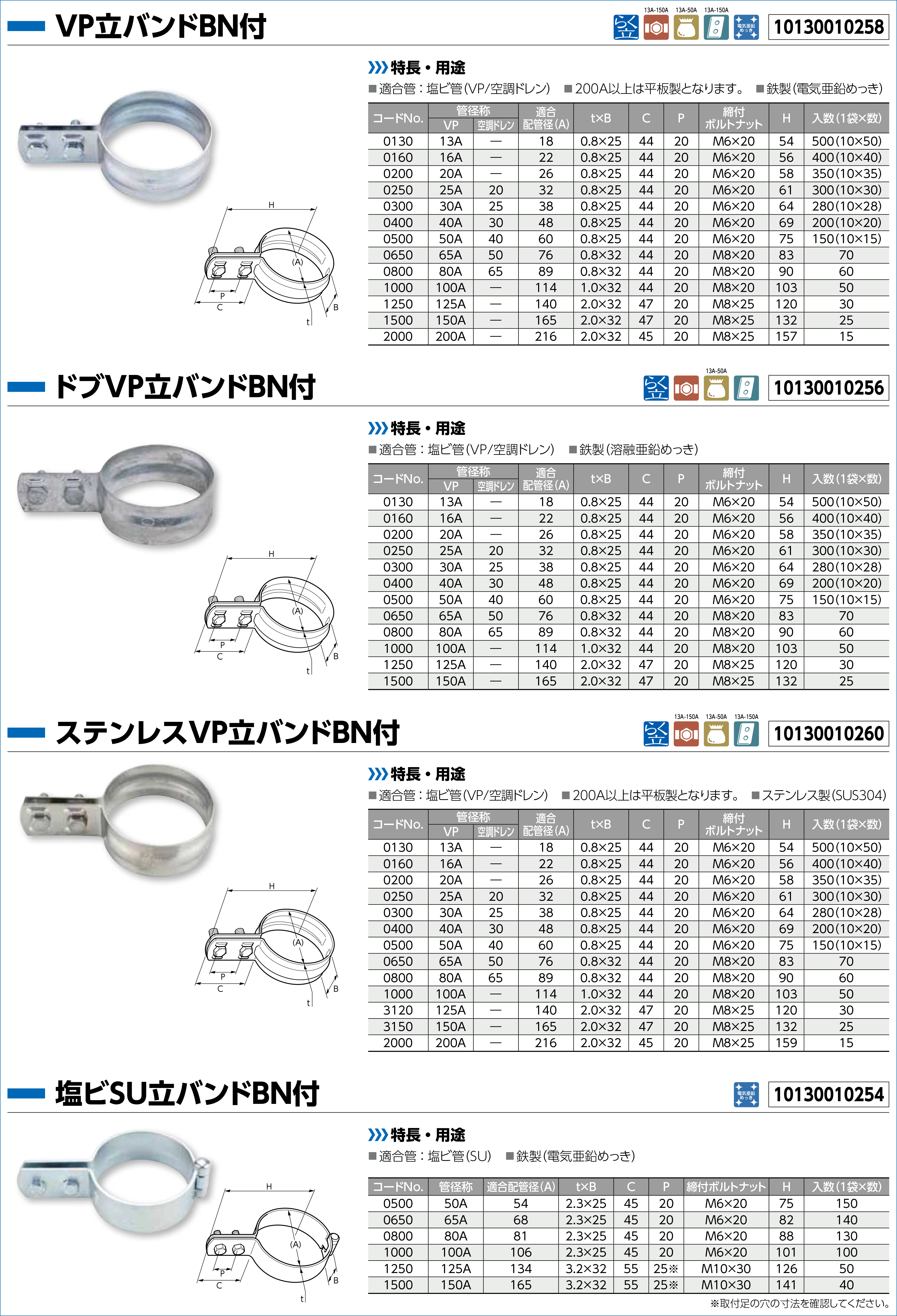

VP立バンドBN付 N-010258

VP立バンドBN付

[ 特長・用途 ]

■ 適合管:塩ビ管(VP)
■ 200A以上は平鉄製となります。
■ 鉄製(電気亜鉛めっき)

VP立バンドBN付





ステンVP立バンドBN付 N-010260

ステンVP立バンドBN付

[ 特長・用途 ]


■ 適合管:塩ビ管(VP)
■ 200A以上は平鉄製となります。
■ ステンレス製(SUS304)





塩ビSU立バンドBN付 N-010254

塩ビSU立バンドBN付

[ 特長・用途 ]

■ 適合管:塩ビ管(SU)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





耐火二層管用配管支持金具

硬質塩化ビニル管に繊維モルタルの外管を被覆した耐火二層管は、パイプメーカーにより管外径が異なります。
浅野耐火パイプ(株式会社エーアンドエーマテリアル)… …TP
フネンパイプ(フネンアクロス株式会社)… …………………FTP



TP立バンドBN付 N-010222

TP立バンドBN付

[ 特長・用途 ]

■ 適合管:耐火二層管(浅野耐火パイプ)
■ 鉄製(電気亜鉛めっき)





ステンTP立バンドBN付 N-010262

ステンTP立バンドBN付

[ 特長・用途 ]

■ 適合管:耐火二層管(浅野耐火パイプ)
■ ステンレス製(SUS304)





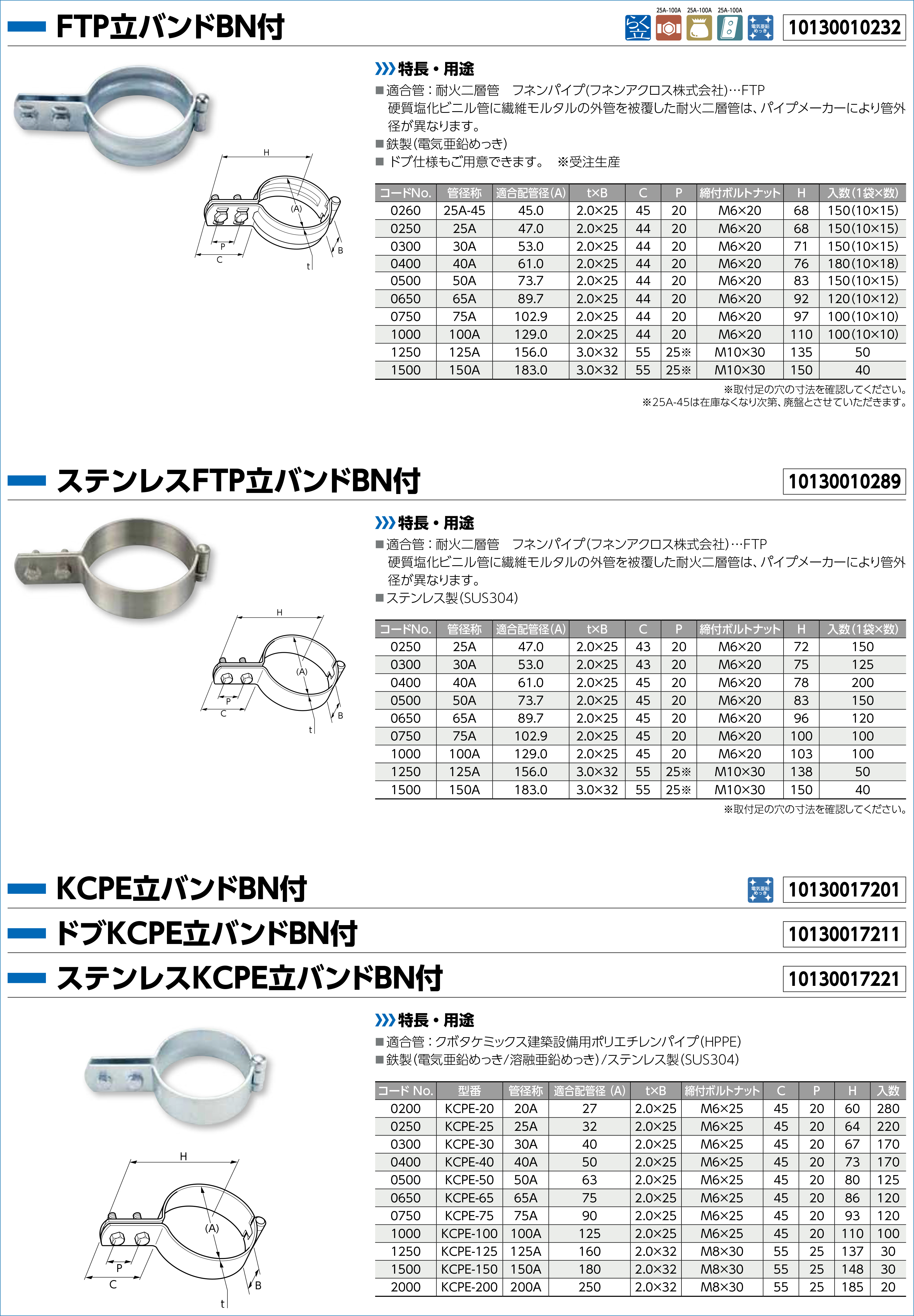

FTP立バンドBN付 N-010232

FTP立バンドBN付

[ 特長・用途 ]

■ 適合管:耐火二層管(フネンパイプ)
■ 鉄製(電気亜鉛めっき)





ステンFTP立バンドBN付 N-010289

[ 特長・用途 ]

■ 適合管:耐火二層管(フネンパイプ)
■ ステンレス製(SUS304)





絶緑用配管支持金具

ラップ・コーディング…軟質塩ビコーティング加工により、電気絶縁性に優れております。常温60℃までの屋内配管にご使用ください。

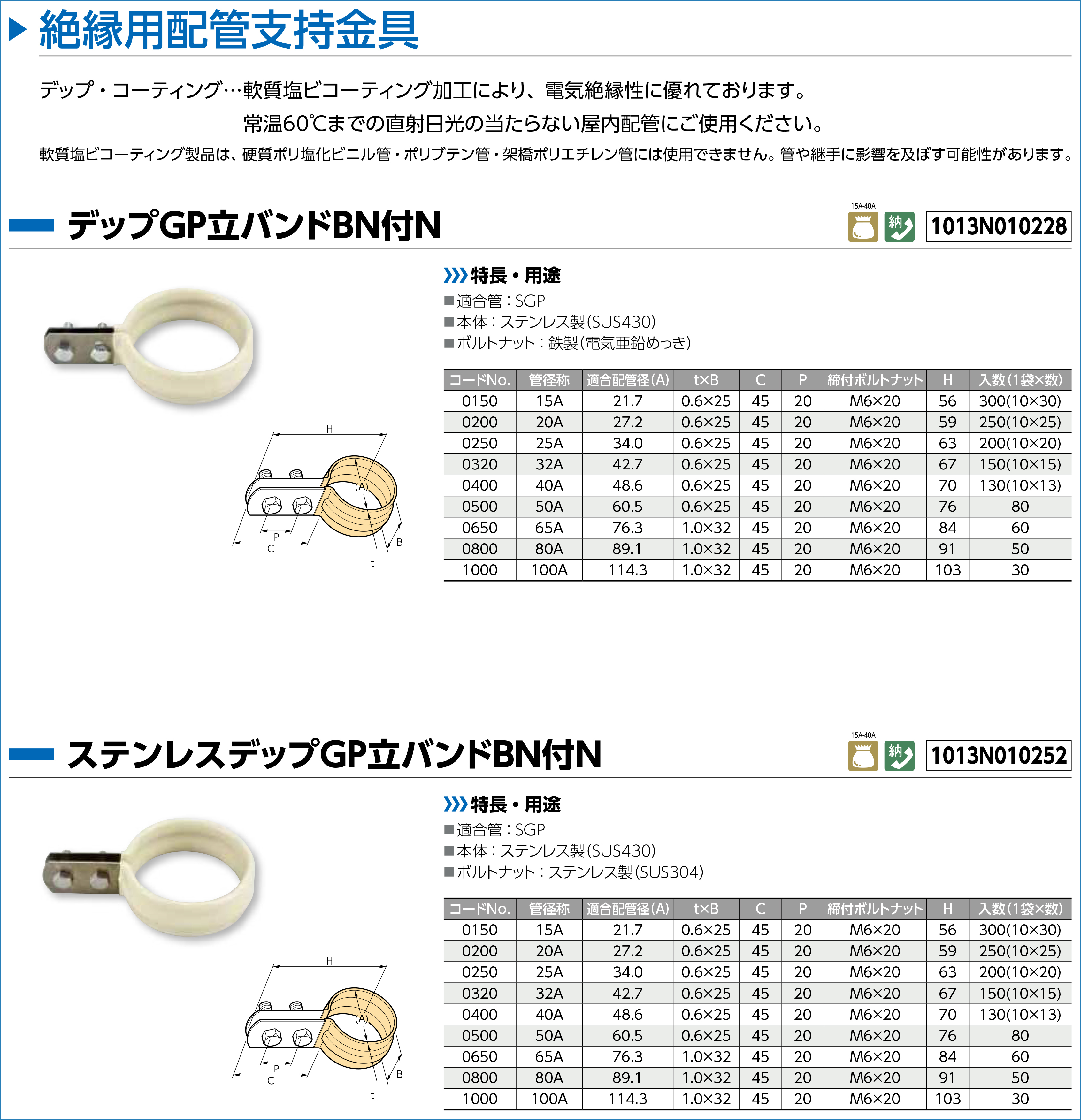

デップGP立バンドBN付 N-010228

デップGP立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 本体:ステンレス製(SUS430)
■ ボルトナット:鉄製(電気亜鉛めっき)
納期確認





オールステンデップGP立バンドBN付 N-010252

オールステンデップGP立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 本体:ステンレス製(SUS430)
■ ボルトナット:ステンレス製(SUS304)
納期確認





コーティング立バンドBN付 N-010220

コーティング立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)

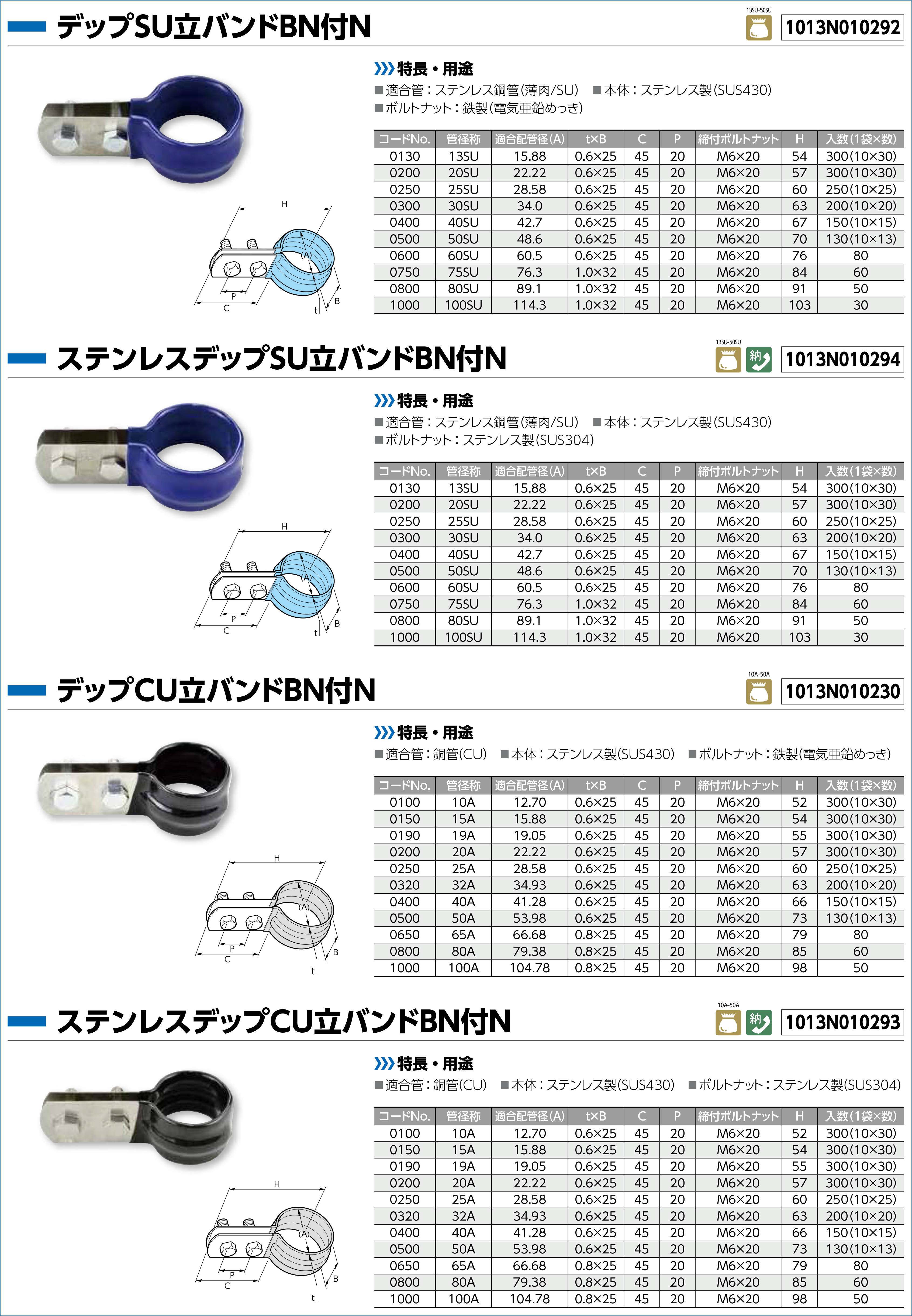

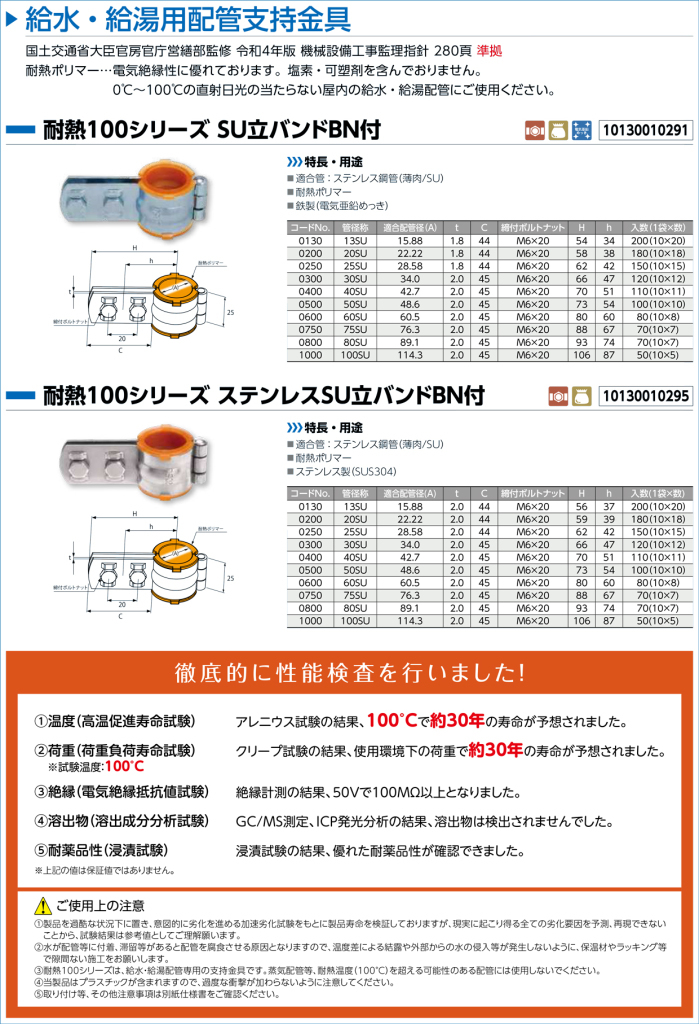

デップSU立バンドBN付 N-010292

デップSU立バンドBN付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 本体:ステンレス製(SUS430)
■ ボルトナット:鉄製(電気亜鉛めっき)





オールステンデップSU立バンドBN付 N-010294

オールステンデップSU立バンドBN付

[ 特長・用途 ]

■ 適合管:ステンレス鋼管(薄肉/SU)
■ 本体:ステンレス製(SUS430)
■ ボルトナット:ステンレス製(SUS304)





デップCU立バンドBN付 N-010230

デップCU立バンドBN付

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 本体:ステンレス製(SUS430)
■ ボルトナット:鉄製(電気亜鉛めっき)





オールステンデップCU立バンドBN付 N-010293

オールステンデップCU立バンドBN付

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 本体:ステンレス製(SUS430)
■ ボルトナット:ステンレス製(SUS304)

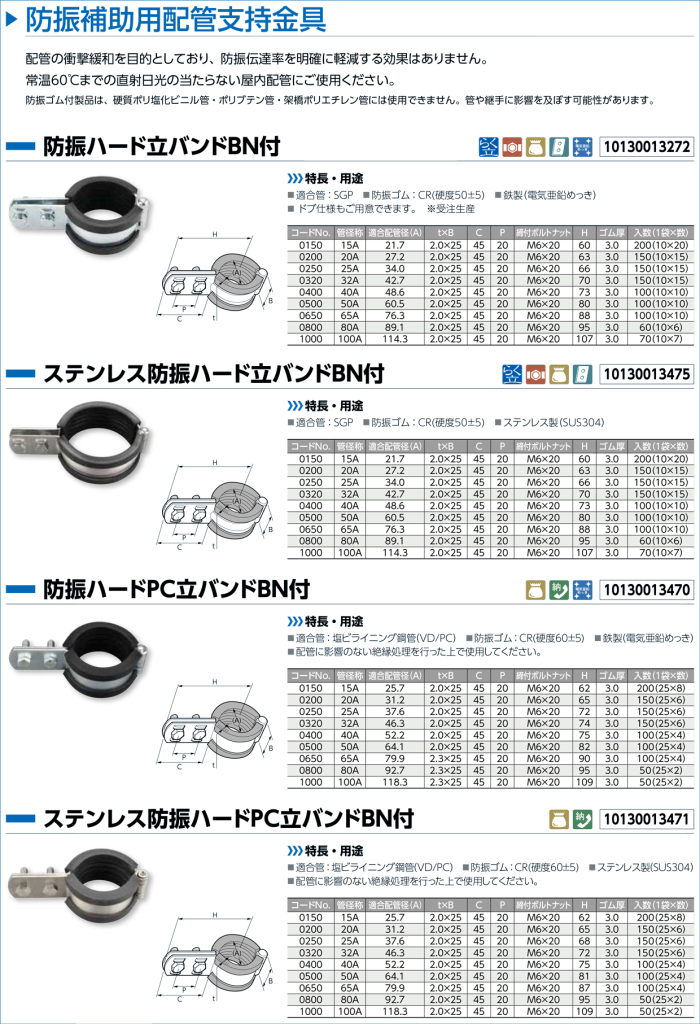

防振補助用配管支持金具

公共工事の基準に適合した合成ゴムをセットした防振補助製品です。
配管の衝撃緩和を目的としており、防振伝達率を明確に軽減する効果はありません。
耐熱温度は常温60℃までの屋内配管にご使用ください。

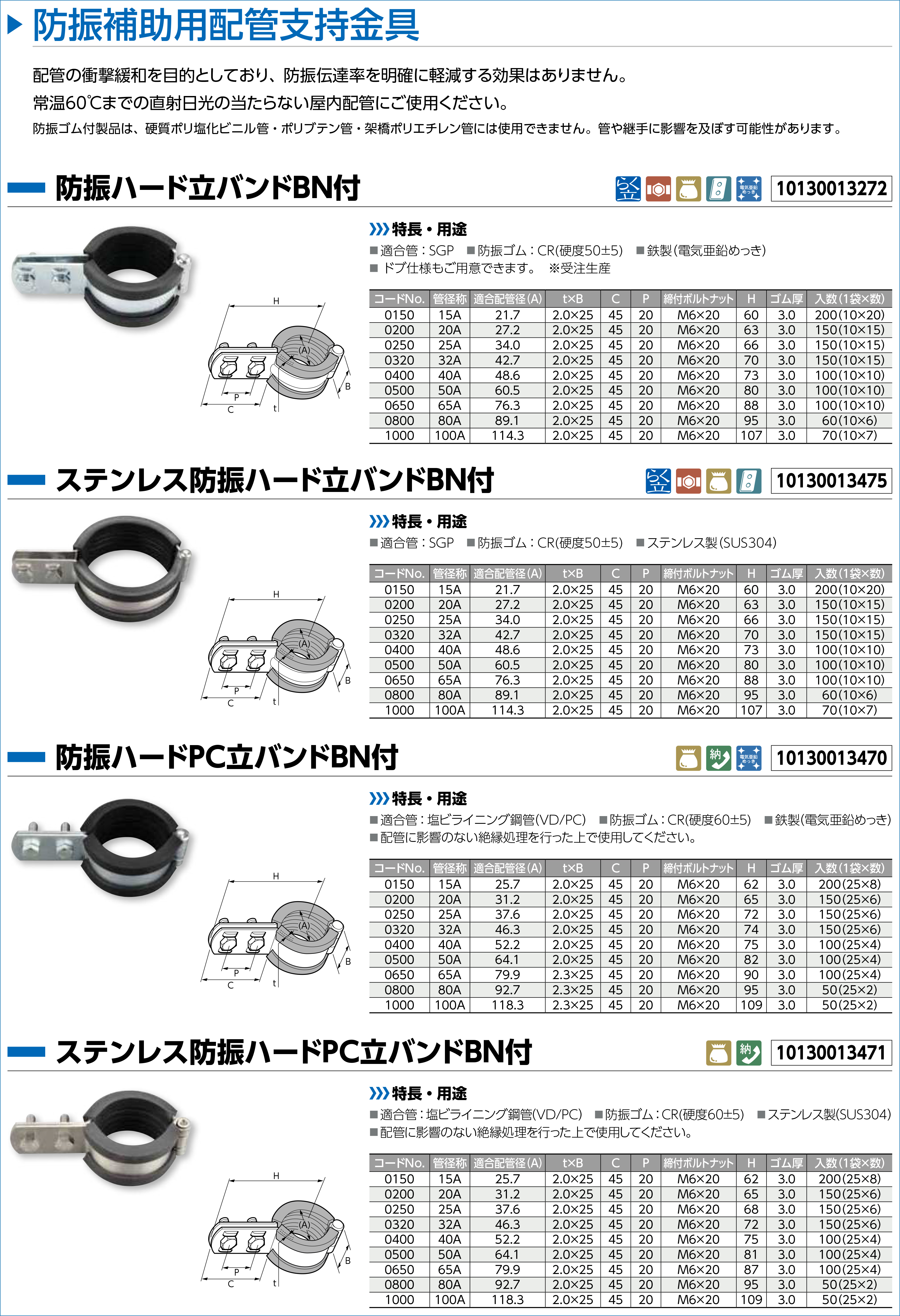

防振ハード立バンドBN付 N-013272

防振ハード立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン防振ハード立バンドBN付 N-013475

ステン防振ハード立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ ステンレス製(SUS304)





防振ハードPC立バンドBN付 N-013470

防振ハードPC立バンドBN付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン防振ハードPC立バンドBN付 N-013471

ステン防振ハードPC立バンドBN付

[ 特長・用途 ]

■ 適合管:塩ビライニング鋼管(VD/PC)
■ 防振ゴム:CR
■ ステンレス製(SUS304)

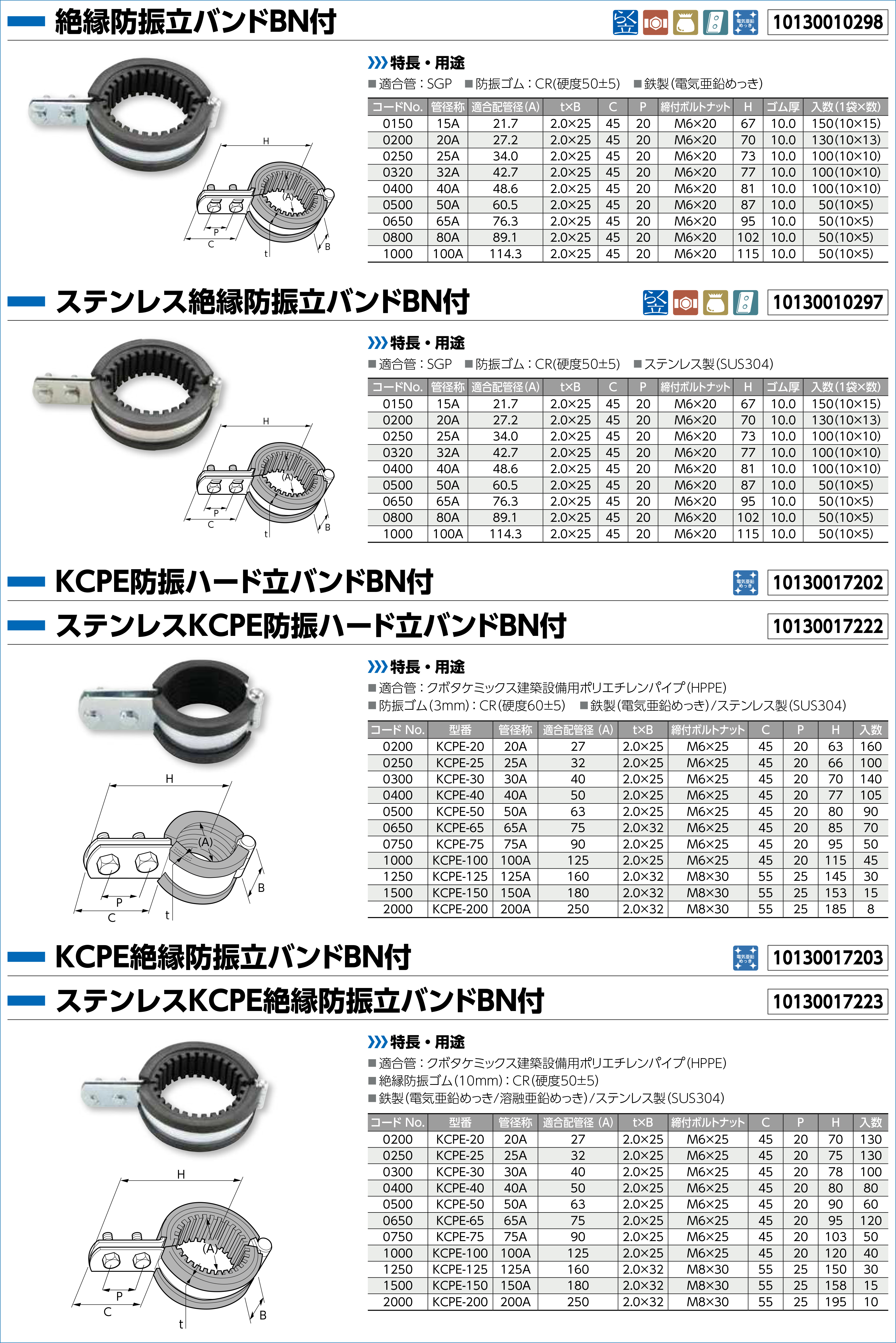

絶縁防振立バンドBN付 N-010298

絶縁防振立バンドBN付

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ 鉄製(電気亜鉛めっき)





ステン絶縁防振立バンドBN付 N-010297

[ 特長・用途 ]

■ 適合管:SGP
■ 防振ゴム:CR
■ ステンレス製(SUS304)

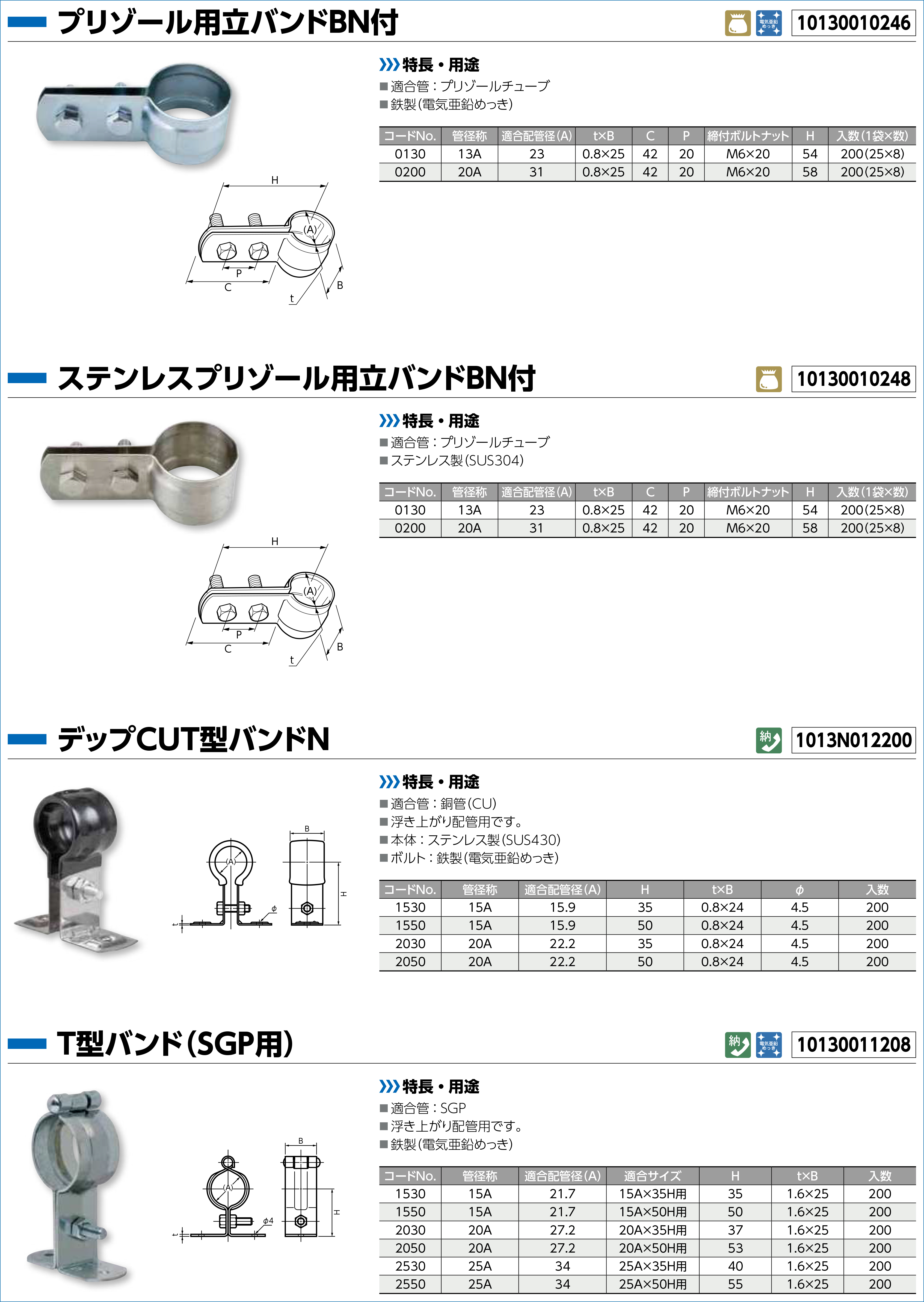

プリゾール用立バンドBN付 N-010246

プリゾール用立バンドBN付

[ 特長・用途 ]

■ 適合管:プリゾールチューブ
■ 鉄製(電気亜鉛めっき)



ステンプリゾール用立バンドBN付 N-010248

ステンプリゾール用立バンドBN付

[ 特長・用途 ]

■ 適合管:プリゾールチューブ
■ ステンレス製(SUS304)



鋳鉄立バンドBN付 N-010224

鋳鉄立バンドBN付

[ 特長・用途 ]

■ 適合管:鋳鉄管(CIP)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





ステン鋳鉄立バンドBN付 N-010287

ステン鋳鉄立バンドBN付

[ 特長・用途 ]

■ 適合管:鋳鉄管(CIP)
■ ステンレス製(SUS304)
納期確認





デップCU用T型バンド N-012200

デップCU用T型バンド

[ 特長・用途 ]

■ 適合管:銅管(CU)
■ 浮き上がり配管用です。
■ 本体:ステンレス製(SUS430)
■ ボルトナット:鉄製(電気亜鉛めっき)
納期確認





T型バンド N-011208

T型バンド

[ 特長・用途 ]

■ 適合管:SGP
■ 浮き上がり配管用です。
■ 鉄製(電気亜鉛めっき)

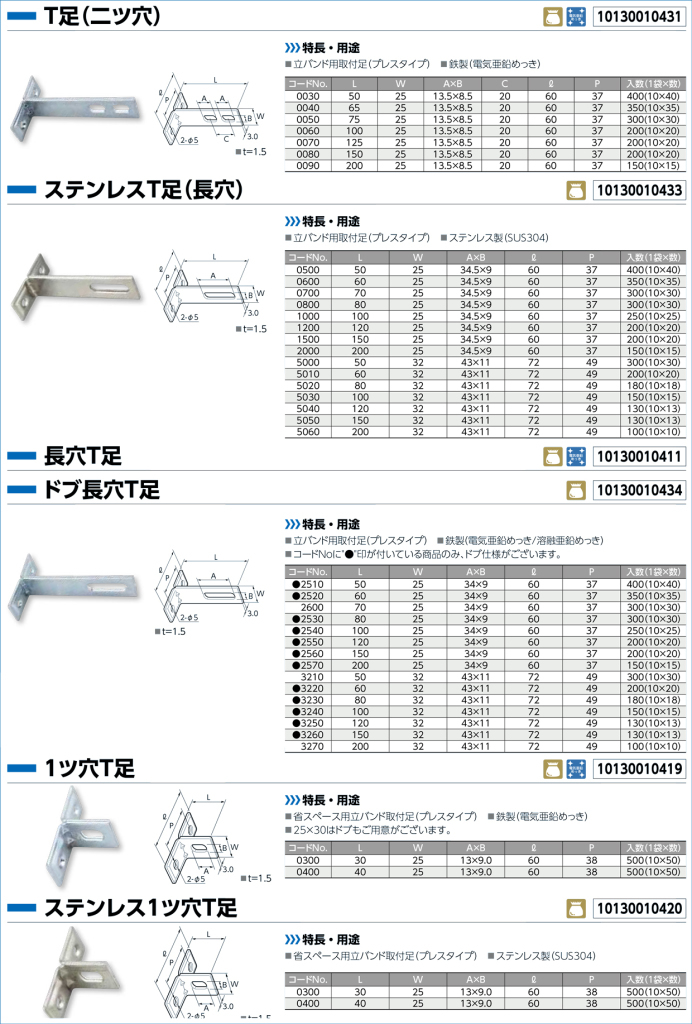

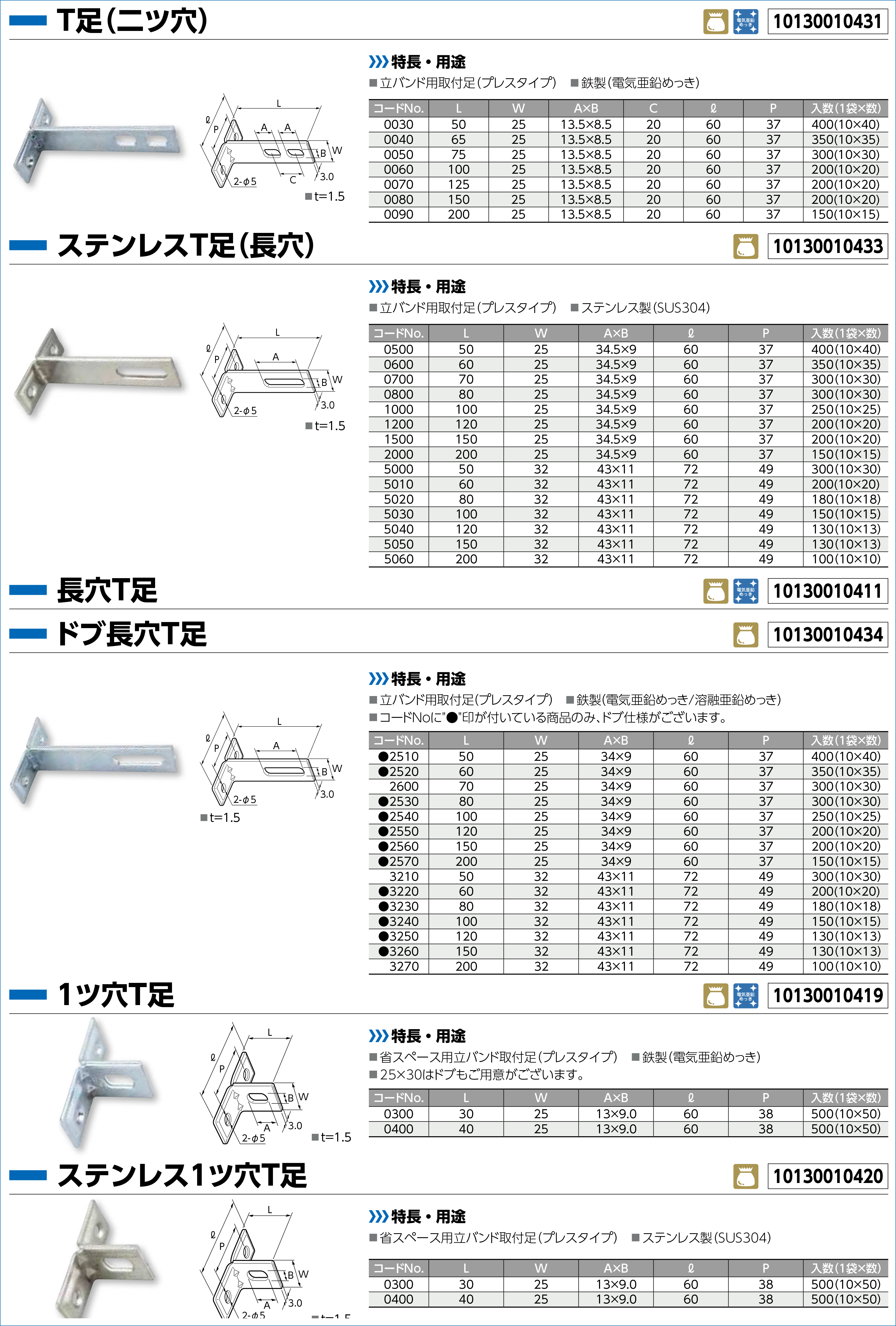

T足 N-010431

[ 特長・用途 ]

■ 立バンド用取付足(プレスタイプ)
■ 鉄製(電気亜鉛めっき)





ステンT足(長穴) N-010433

[ 特長・用途 ]

■ 立バンド用取付足(プレスタイプ)
■ ステンレス製(SUS304)





長穴T足 N-010411

[ 特長・用途 ]

■ 立バンド用取付足(プレスタイプ)
■ 鉄製(電気亜鉛めっき)
■ 溶融亜鉛めっきも用意できます。





1ツ穴T足 N-010419

[ 特長・用途 ]

■ 省スペース用立バンド取付足(プレスタイプ)
■ 鉄製(電気亜鉛めっき)





ステン1ツ穴T足 N-010420

[ 特長・用途 ]

■ 省スペース用立バンド取付足(プレスタイプ)
■ ステンレス製(SUS304)

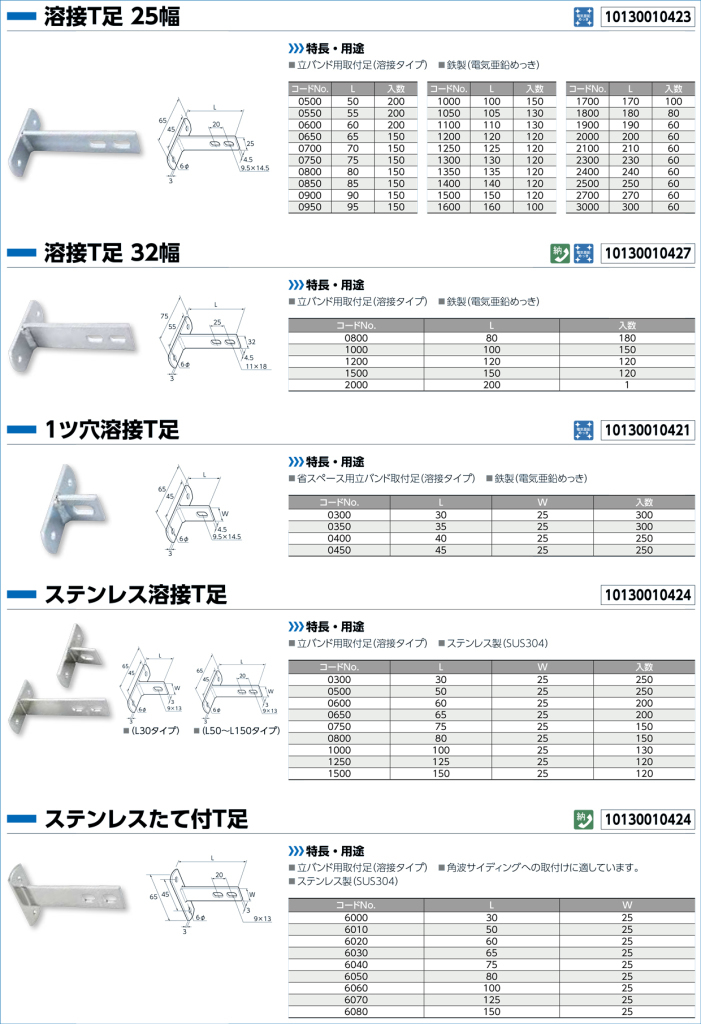

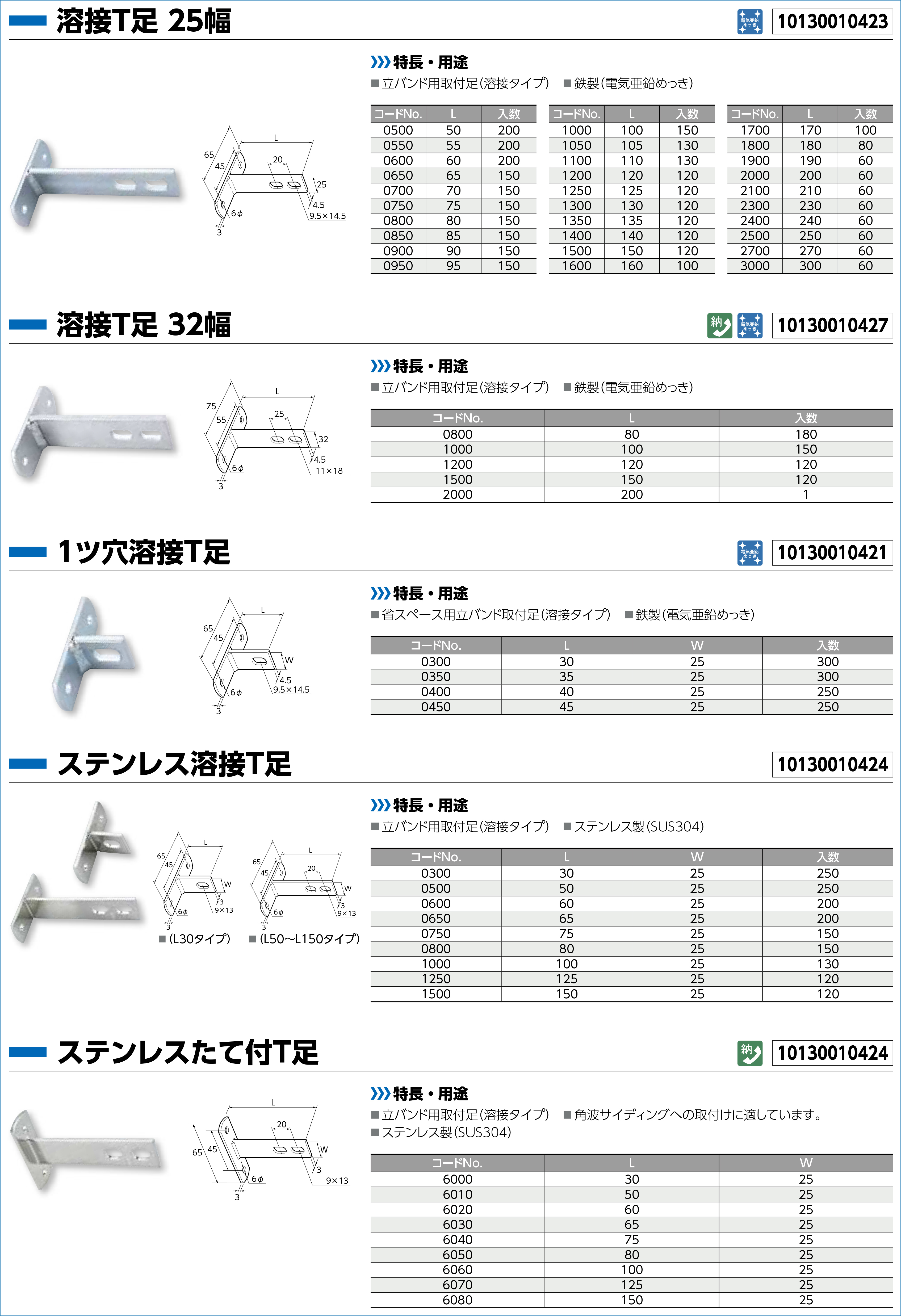

溶接T足 25幅 N-010423

溶接T足 25幅

[ 特長・用途 ]

■ 立バンド用取付足(溶接タイプ)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき





溶接T足 32幅 N-010427

溶接T足 32幅

[ 特長・用途 ]

■ 立バンド用取付足(溶接タイプ)
■ 鉄製(電気亜鉛めっき)





1ツ穴溶接T足 N-010421

1ツ穴溶接T足

[ 特長・用途 ]

■ 省スペース用立バンド取付足(溶接タイプ)
■ 鉄製(電気亜鉛めっき)
電気亜鉛めっき

1ツ穴溶接T足





ステン溶接T足 N-010424

ステン溶接T足

[ 特長・用途 ]

■ 立バンド用取付足(溶接タイプ)
■ ステンレス製(SUS304)





ステンたて付T足 N-010424

ステンたて付T足

[ 特長・用途 ]

■ 立バンド用取付足(溶接タイプ)
■ 角波サイディングへの取付けに適しています。
■ ステンレス製(SUS304)
納期確認

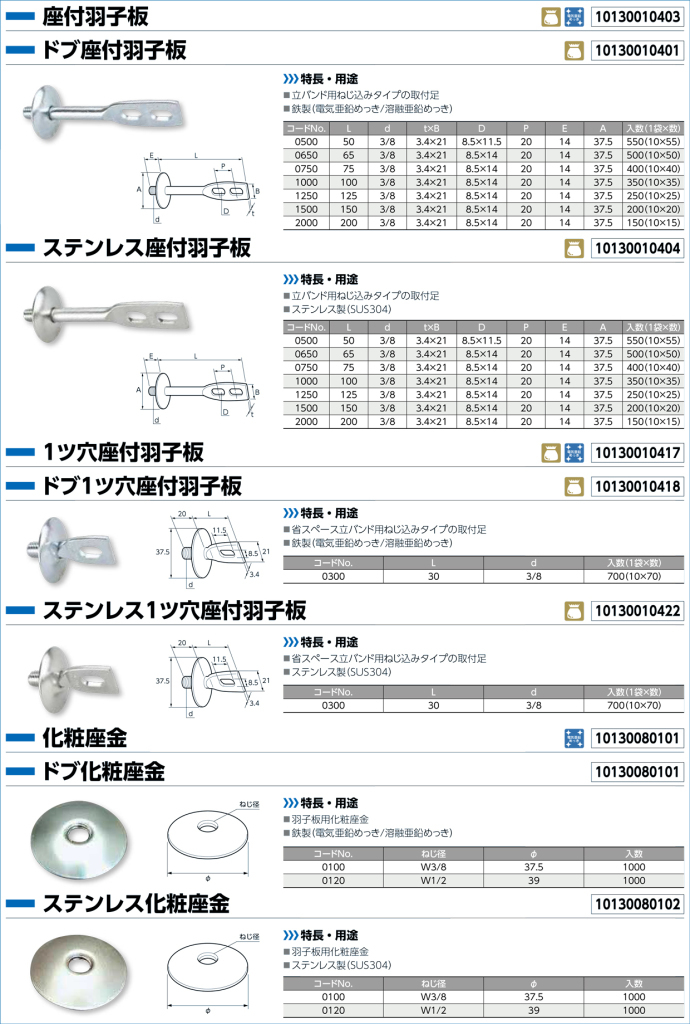

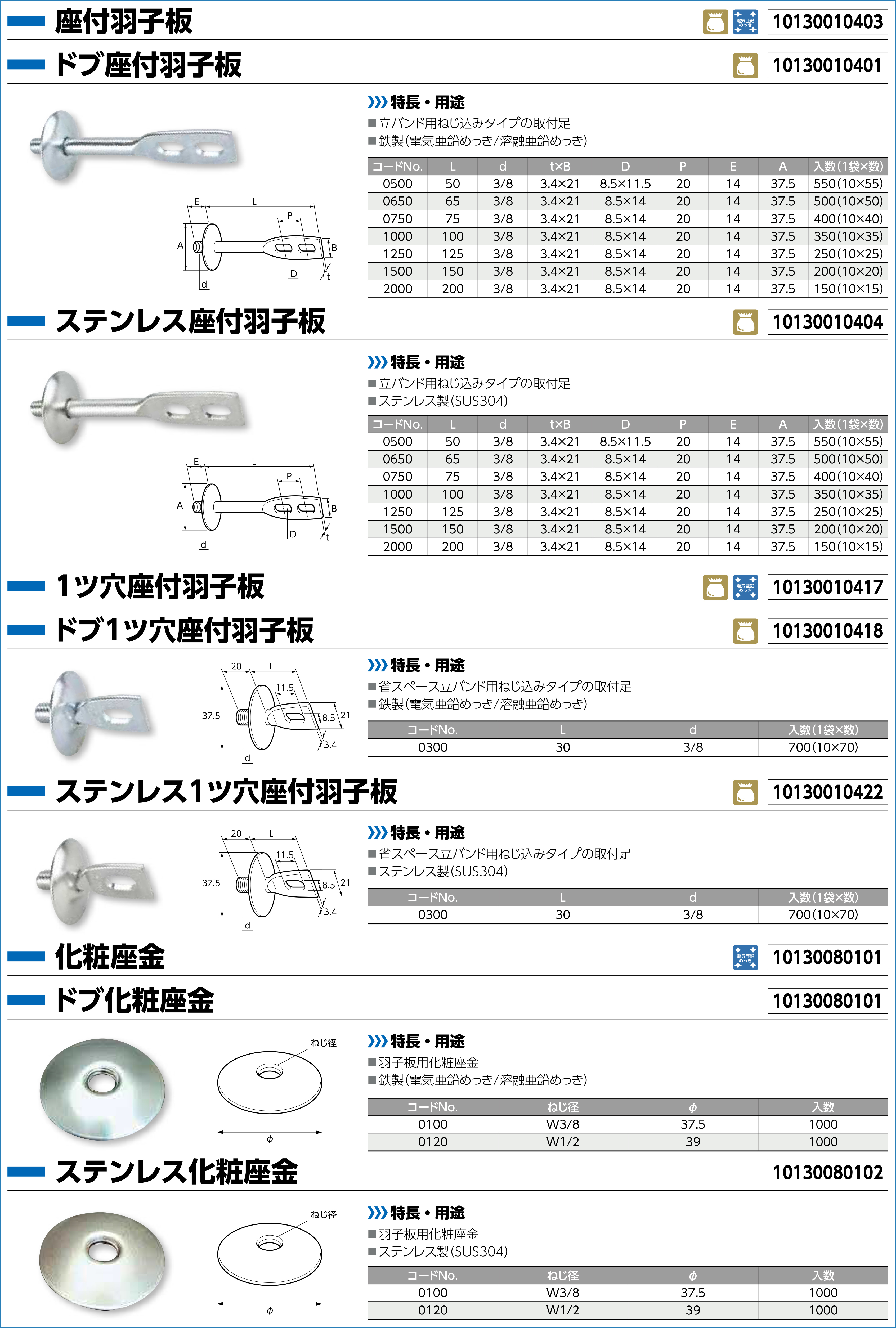

座付羽子板 N-010403

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ 鉄製(電気亜鉛めっき)





ステン座付羽子板 N-010404

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ ステンレス製(SUS304)





1ツ穴座付羽子板 N-010417

[ 特長・用途 ]

■ 省スペース立バンド用ねじ込みタイプの取付足
■ 鉄製(電気亜鉛めっき)





ステン1ツ穴座付羽子板 N-010422

[ 特長・用途 ]

■ 省スペース立バンド用ねじ込みタイプの取付足
■ ステンレス製(SUS304)





化粧座金 N-080101

[ 特長・用途 ]

■ 羽子板用化粧座金
■ 鉄製(電気亜鉛めっき)





ステン化粧座金 N-080102

[ 特長・用途 ]

■ 羽子板用化粧座金
■ ステンレス製(SUS304)

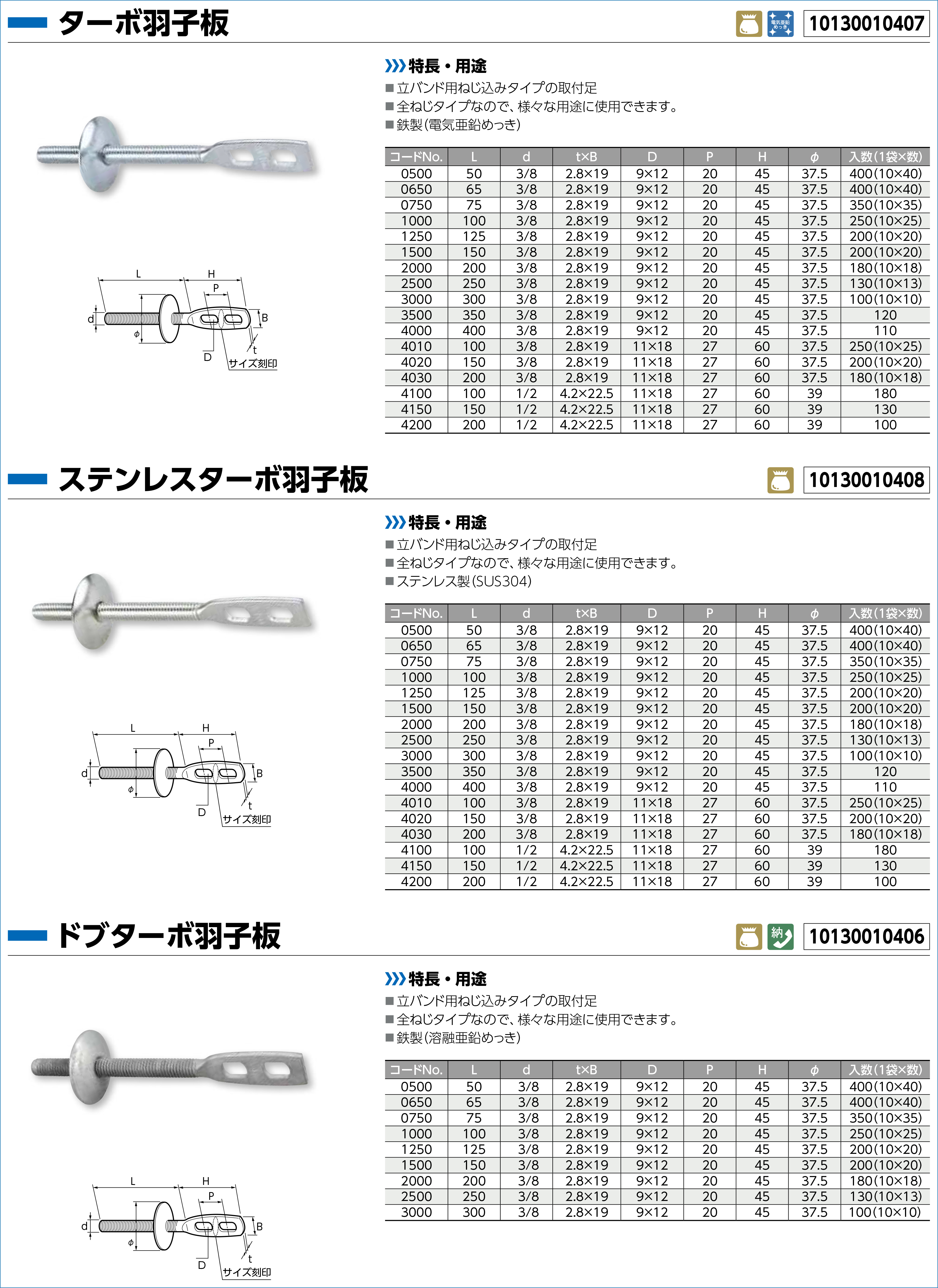

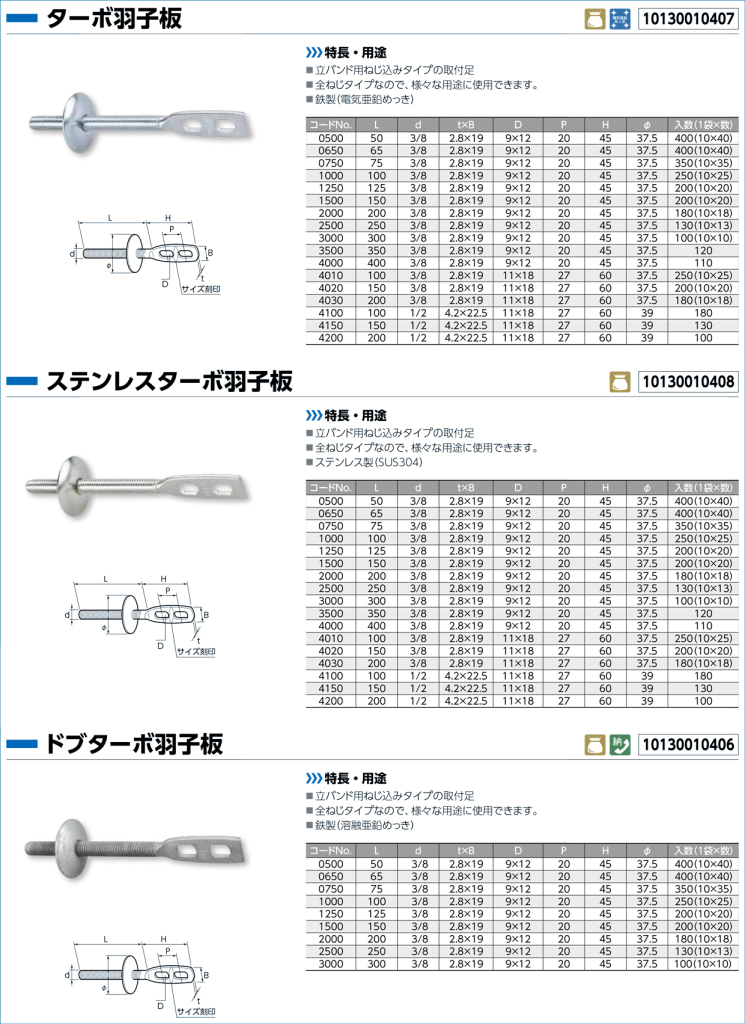

ターボ羽子板 N-010407

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ 全ねじタイプなので、様々な用途に使用できます。
■ 鉄製(電気亜鉛めっき)





ステンターボ羽子板 N-010408

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ 全ねじタイプなので、様々な用途に使用できます。
■ ステンレス製(SUS304)





ドブターボ羽子板 N-010406

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ 全ねじタイプなので、様々な用途に使用できます。
■ 鉄製(溶融亜鉛めっき)

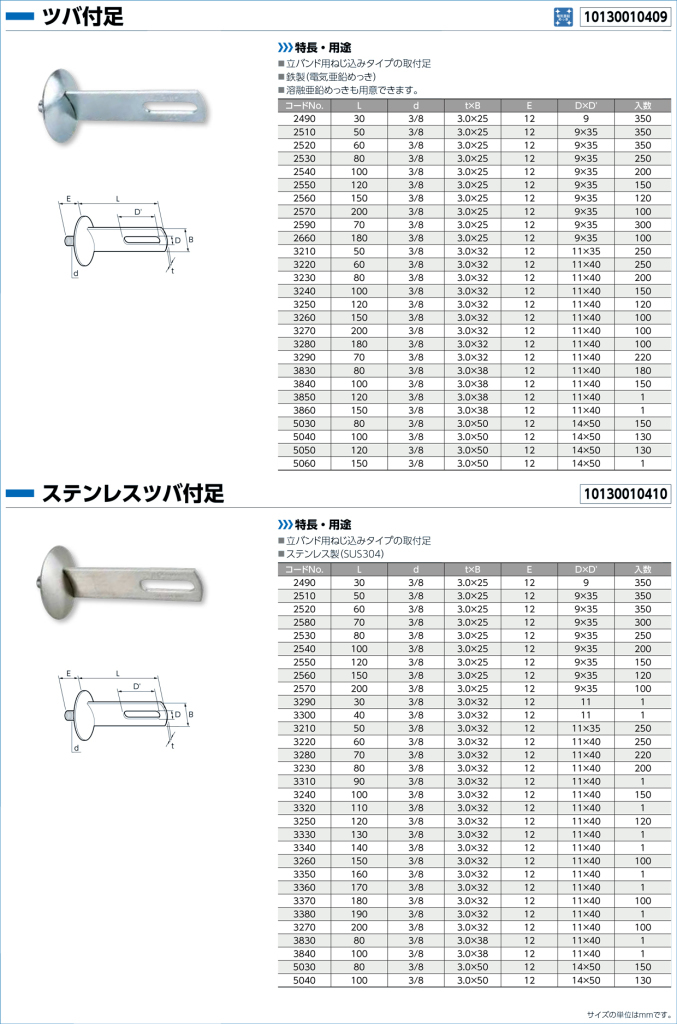

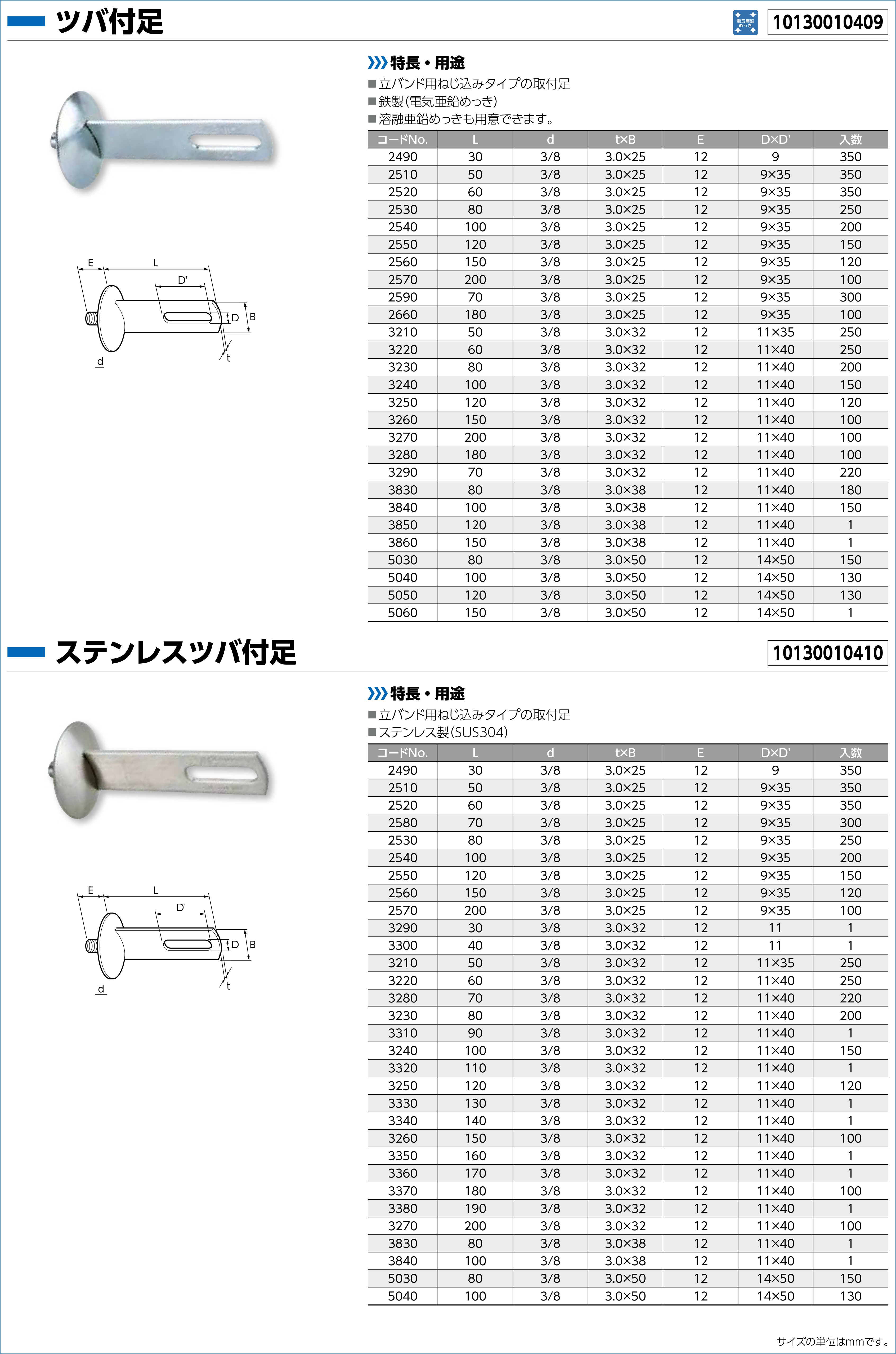

ツバ付足 N-010409

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ 鉄製(電気亜鉛めっき)
■ 溶解亜鉛めっきも用意できます。
電気亜鉛めっき





ステンツバ付足 N-010410

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ ステンレス製(SUS304)

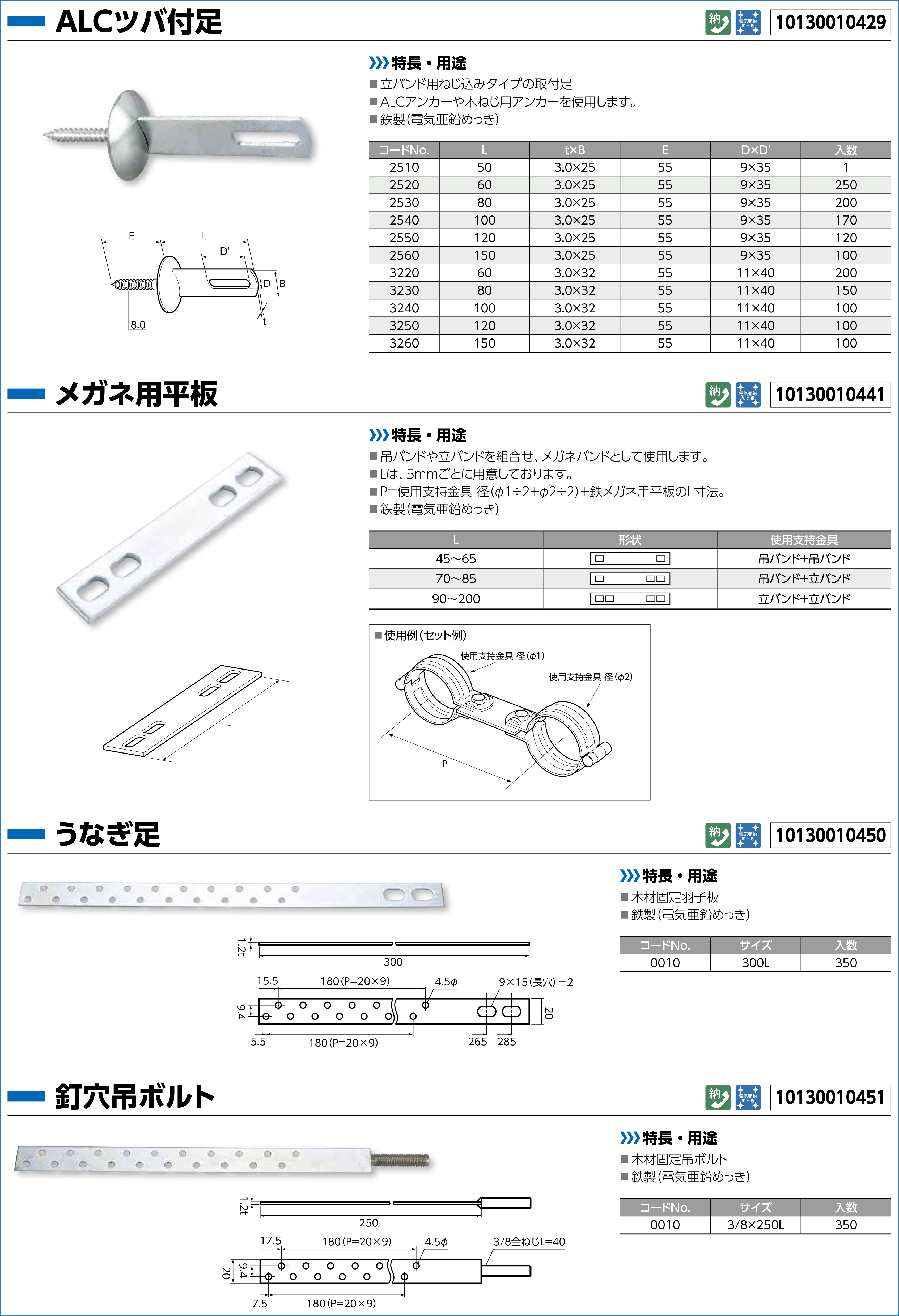

ALCツバ付足 N-010429

[ 特長・用途 ]

■ 立バンド用ねじ込みタイプの取付足
■ ALCアンカーや木ねじ用アンカーを使用します。
■ 鉄製(電気亜鉛めっき)





メガネ用平板 N-010441

[ 特長・用途 ]

■ 吊バンドや立バンドを組合せ、メガネバンドとして使用します。
■ Lは、5mmごとに用意しております。
■ P=使用支持金具 径(φ1÷2+φ2÷2)+鉄メガネ用平板のL寸法。
■ 鉄製(電気亜鉛めっき)






うなぎ足 N-010450

[ 特長・用途 ]

■ 木材固定羽子板
■ 鉄製(電気亜鉛めっき)





釘穴吊ボルト N-010451

[ 特長・用途 ]

■ 木材固定吊ボルト
■ 鉄製(電気亜鉛めっき)







ガスバンド N-012180

ガスバンド

[ 特長・用途 ]

■ 適合管:SGP
■ 鉄製(電気亜鉛めっき)

ガスバンド





足付ガスバンド N-012181

足付ガスバンド

[ 特長・用途 ]

■ 足付きガスバンドです。
■ 鉄製(電気亜鉛めっき)





ガス用平板 N-012182

[ 特長・用途 ]

■ ガスバンド用平板足
■ 鉄製(電気亜鉛めっき)





ガス用羽子板ボルト N-012183

[ 特長・用途 ]

■ ガスバンド用ねじ込み足
■ 吊バンドに接続することで、省スペースの横走り支持が可能です。
■ 鉄製(電気亜鉛めっき)
