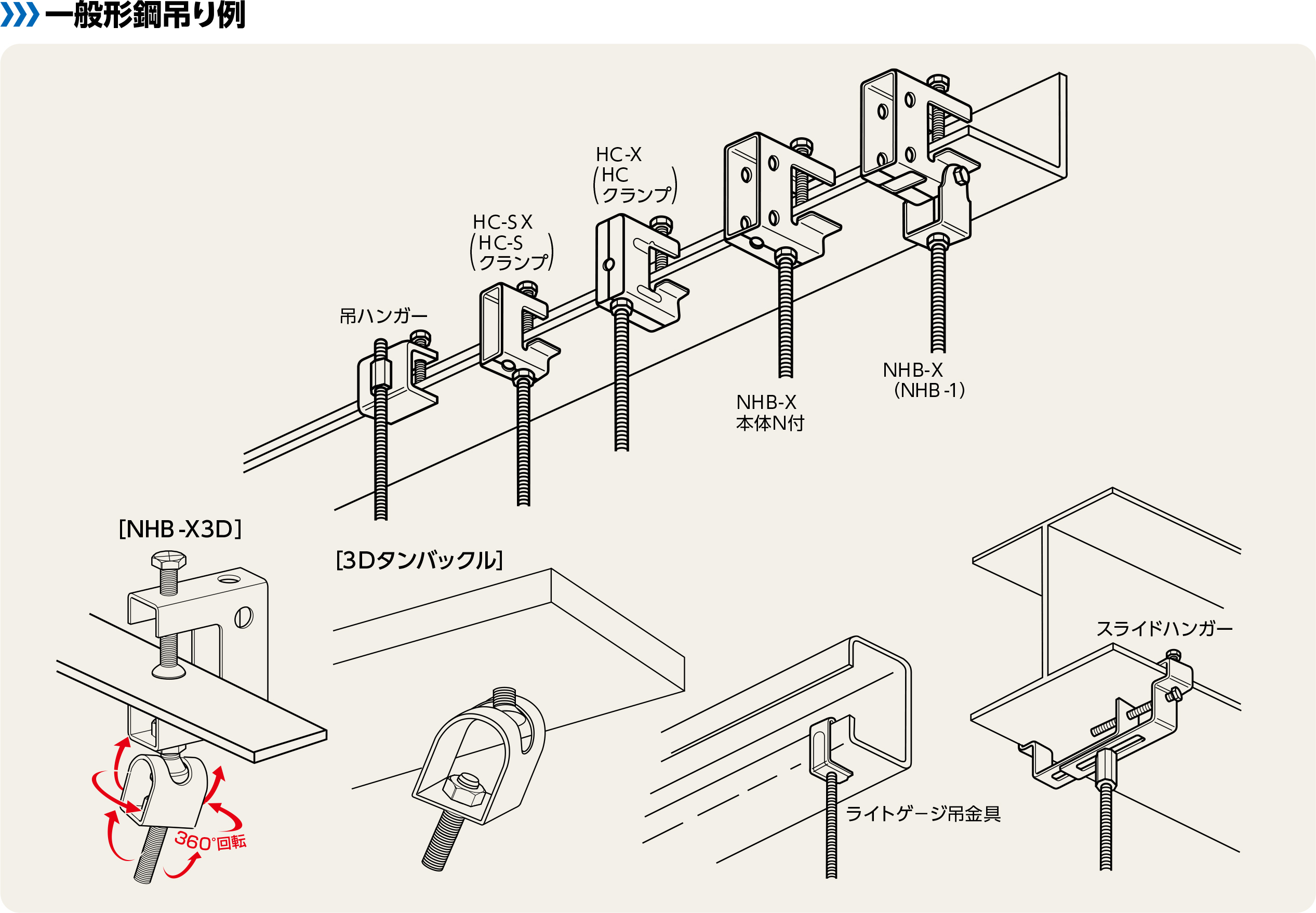

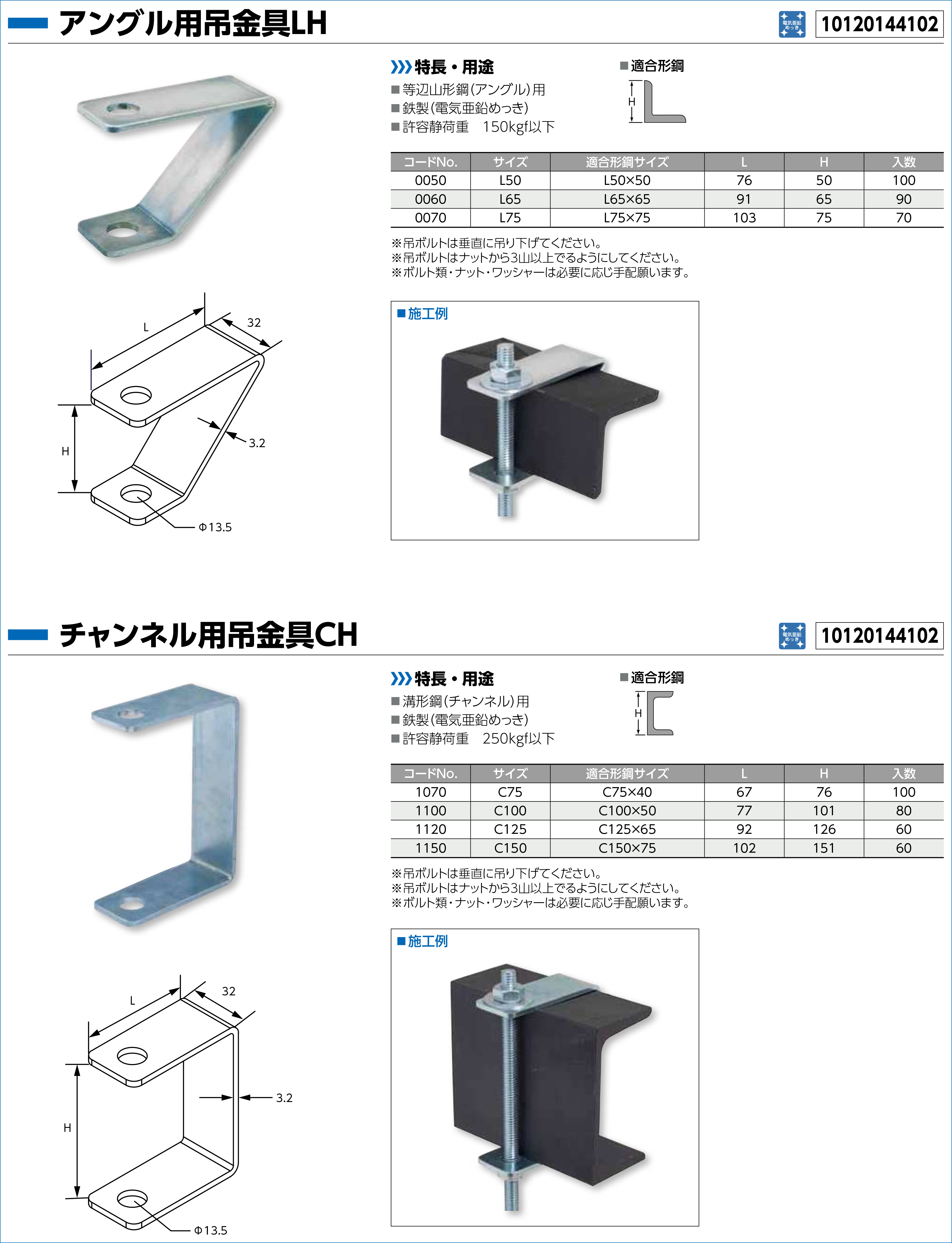

吊金具・ハンガー類
各種形鋼やデッキプレートに、穴を開けることなく吊りボルトを吊りおろすための金具

吊金具類に使用される主材質
● 鉄製
● ステンレス製(SUS304)
表面処理(鉄製)
● 電気亜鉛めっき
● 溶融亜鉛めっき/高耐食性めっき鋼板/亜鉛めっき鋼板



【吊金具類 使用上の注意】
  1. 締付ボルトのトルクは60kgf・cmとしてください。(NP-Xの締付ボルトトルクは、40kgf・cmとしてください)
  2. 振動する場所での使用はできません。
  3. 取り付ける部分にテーパーを有する鋼材(Ⅰ形鋼等)には使用できません。
  4. 吊金具が外れる方向への取り付けはできません。
【3Dタンバックル 施工上の注意】

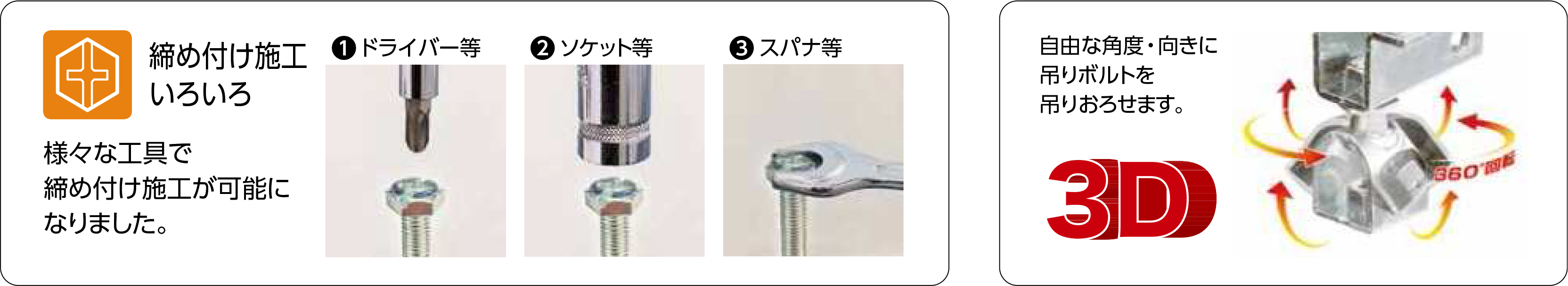

  1. 3Dタンバックルを使用する場合は、吊金具又は天井インサート、アンカーに取り付け後、プラスドライバーでしっかりと締めてください。
  2. NHB-X3D、HC-SX3Dは商品到着時に3Dタンバックルが緩んでいる場合がありますので、必ずプラスドライバーで締め付け作業を行ってから使用してください。
【吊金具・ハンガーご使用の注意】

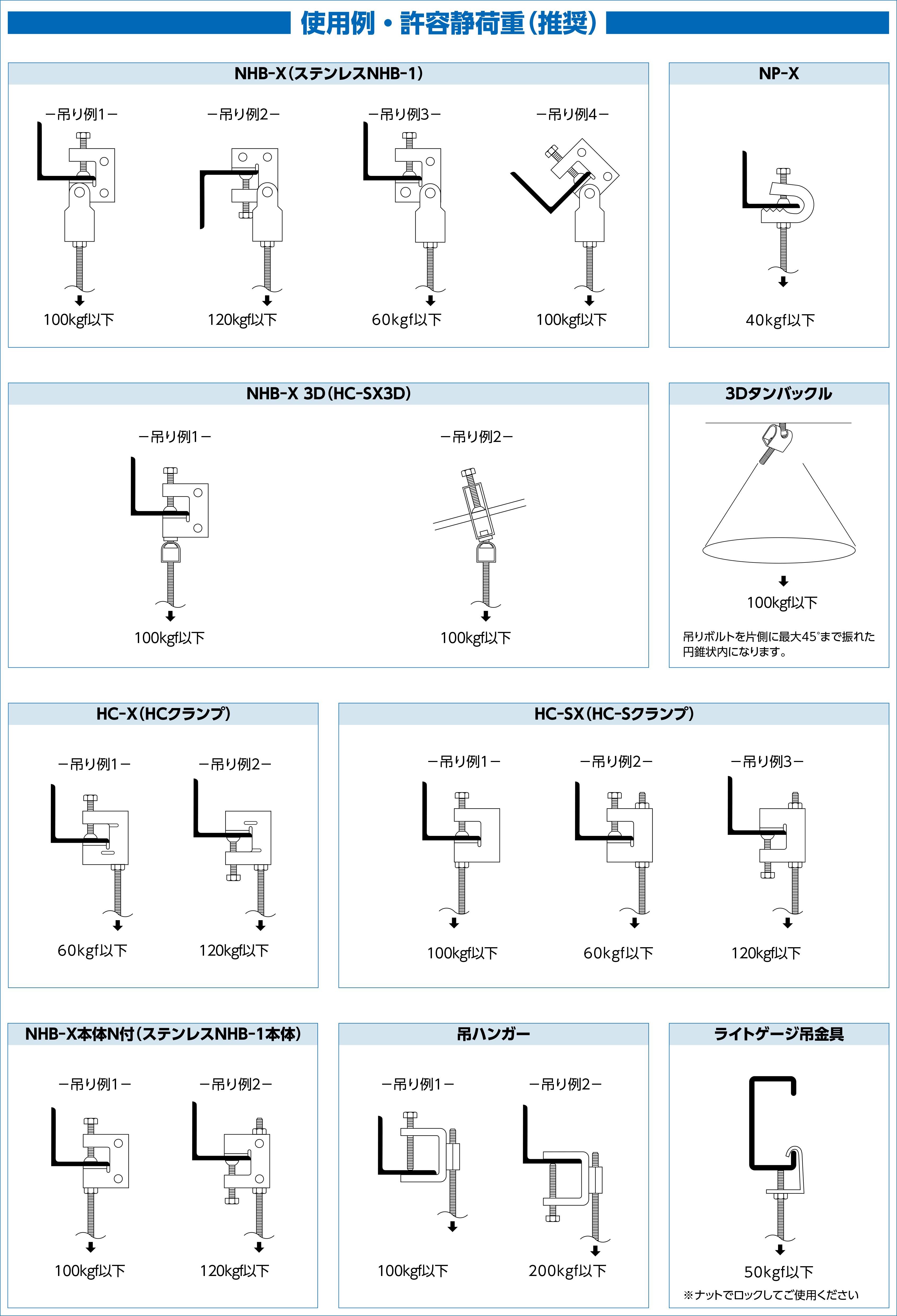

  1. 許容荷重および取付け方に注意してください。
  2. 吊金具・ハンガー類は、記載されている注意事項を確認の上、ご使用ください。
  3. NHB-X補強金具(H形鋼用)のフックボルトをH形鋼にしっかり引っ掛けてください。

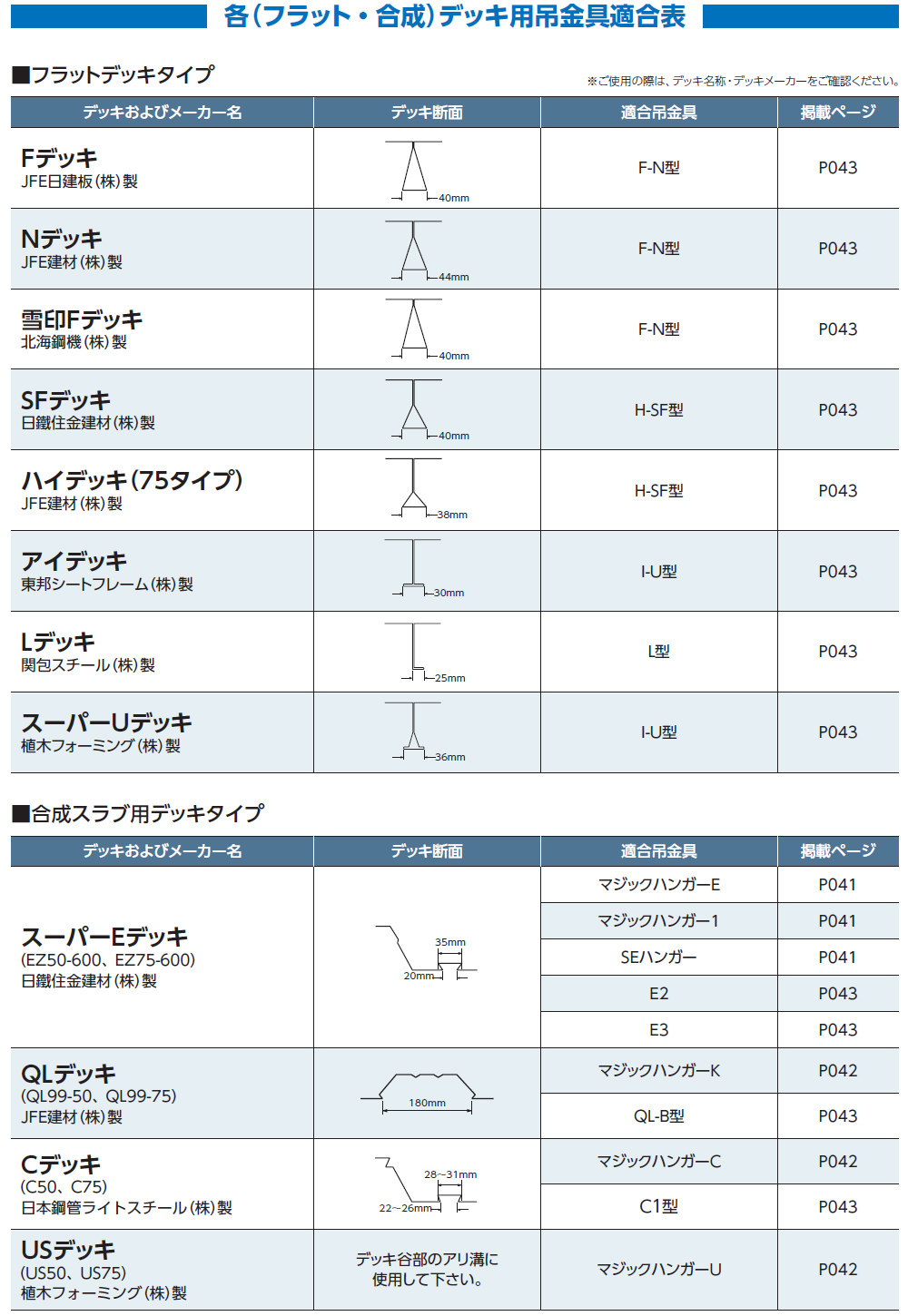

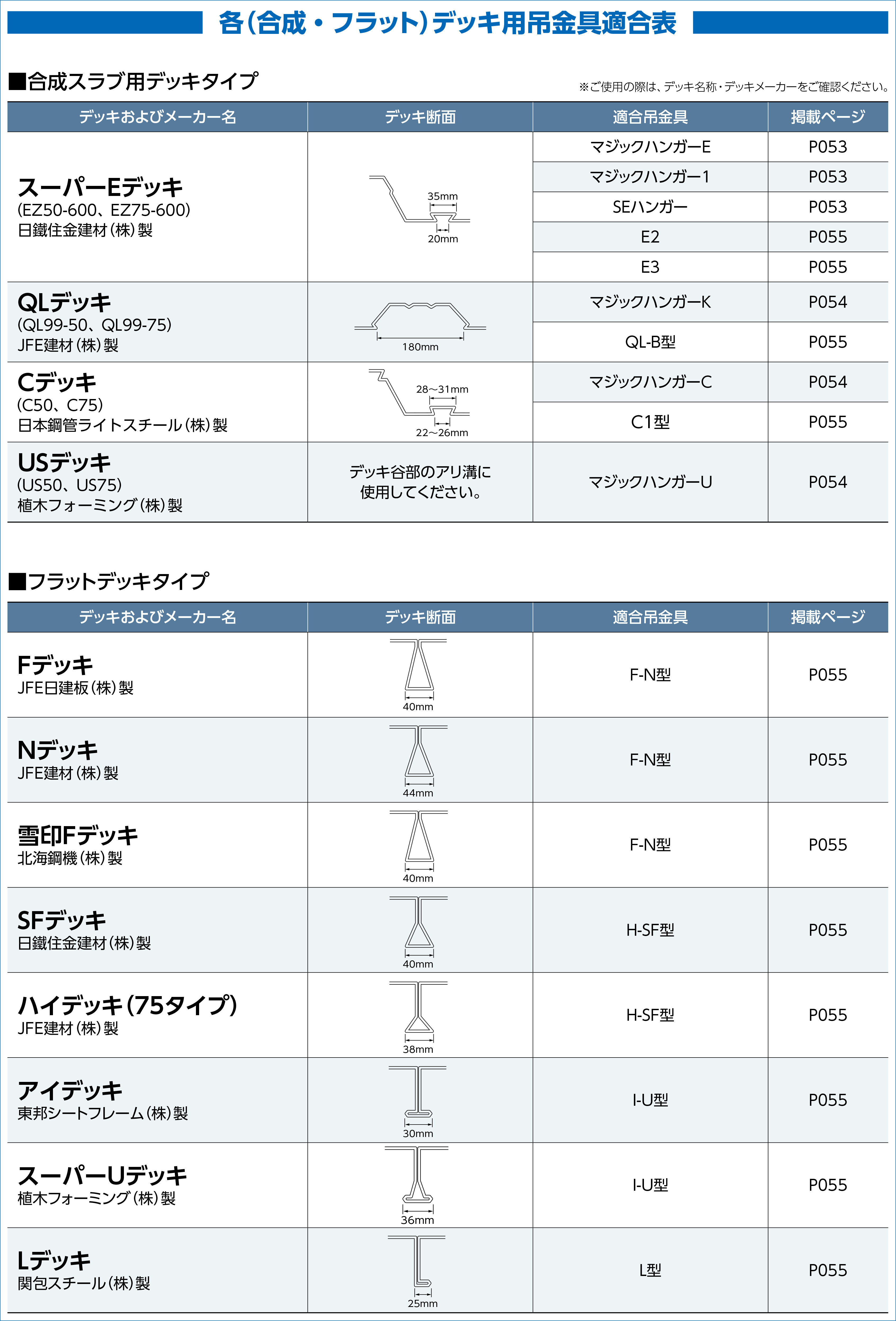

  4. デッキハンガー類は、必ずデッキメーカーにあった金具をご使用ください。
  5. ザビデ金具は、軽量物用なので許容荷重を厳守してください。また、中空での偏心取りは、強度バランスが保ちづらい為、使用しないでください。
  6. 防振吊金具は、垂直方向に荷重がかかるように設置してください。また、防振ゴム側への吊ボルト等の取り付けには、緩み止めナット等での締め付けを行い、外れ防止対策をしてください。
  7. フックボルトをH形鋼にしっかり引っ掛けてください。
  8. Ⅰ形鋼には使用できません。

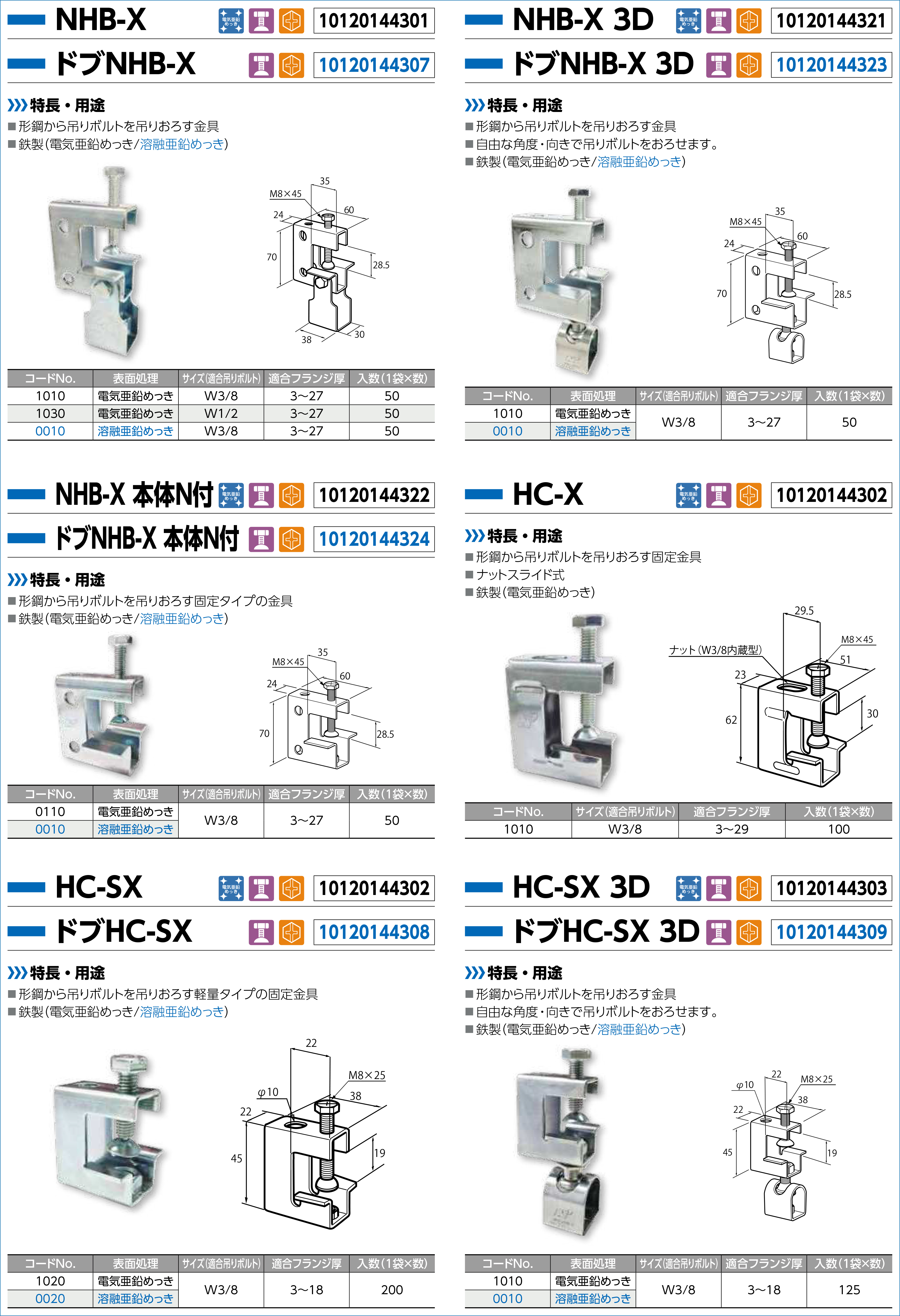

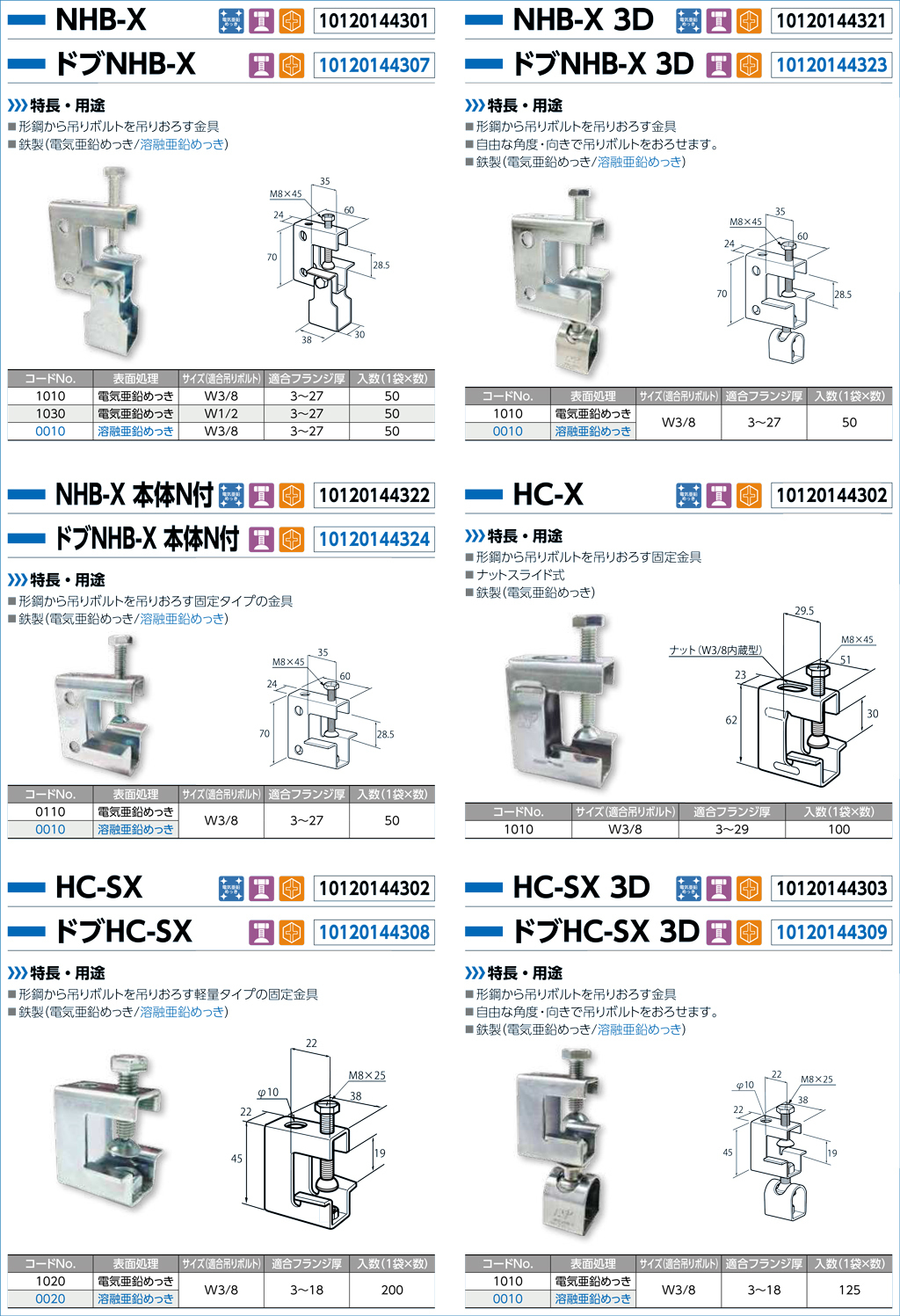

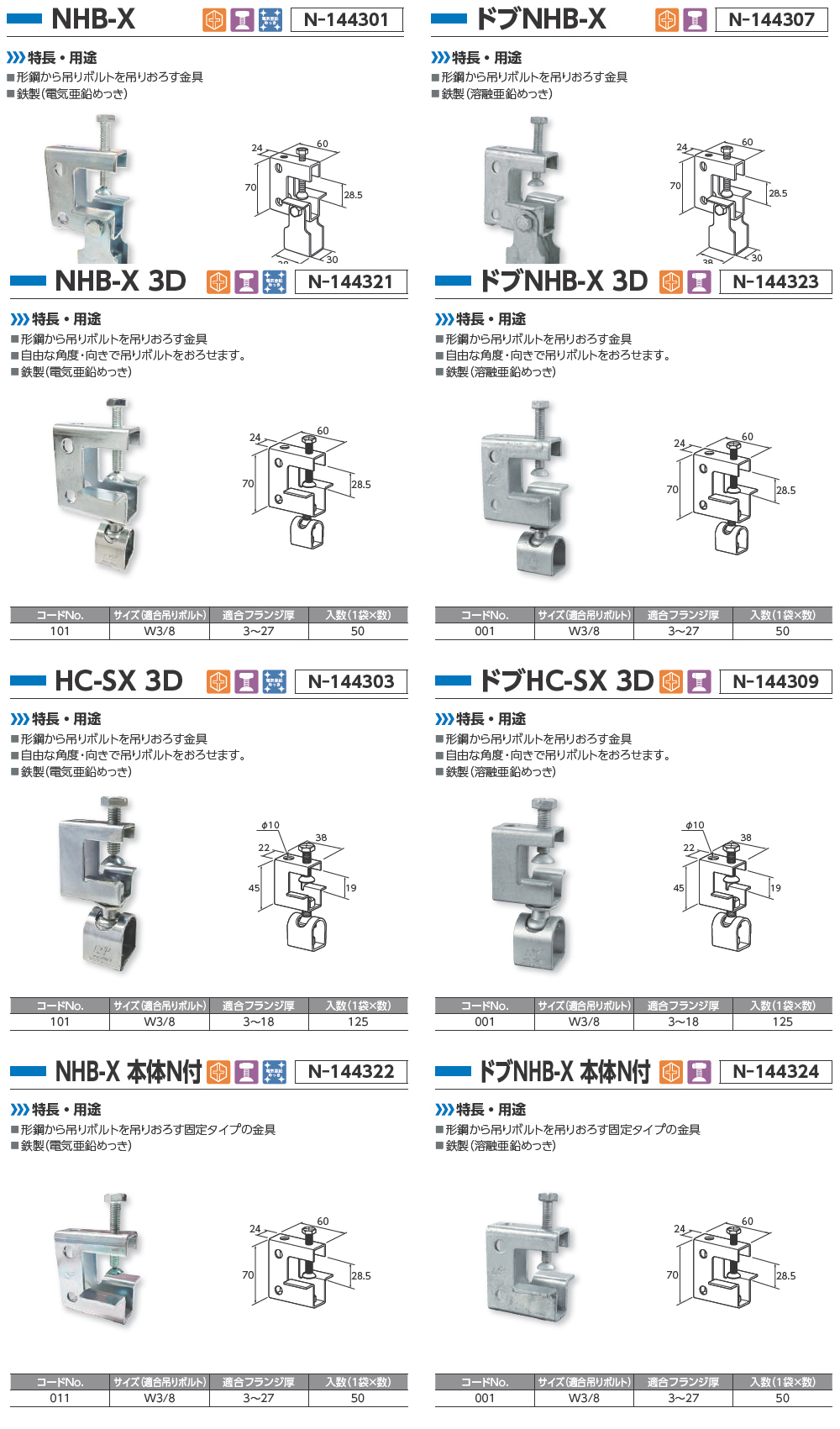

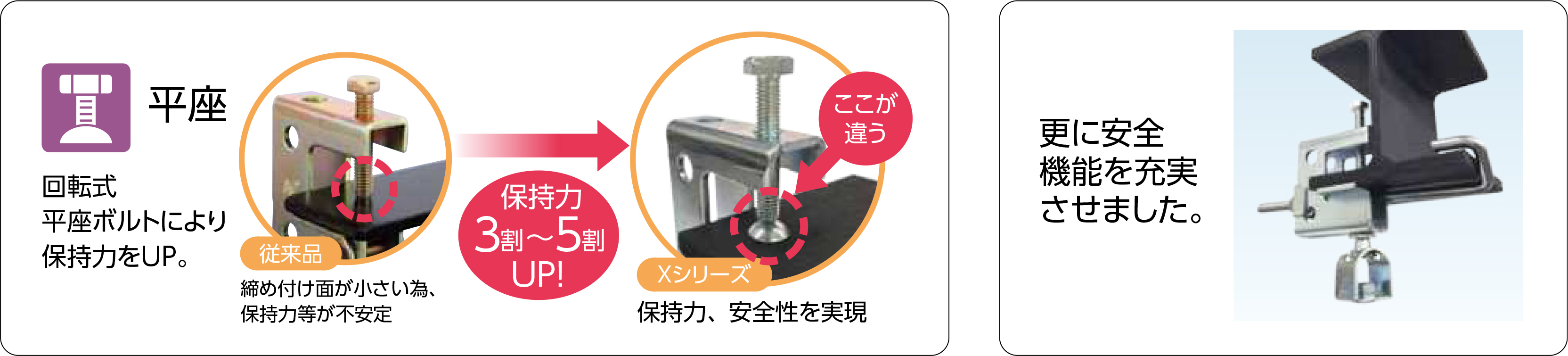

NHB-X N-144301

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 鉄製(電気亜鉛めっき)





ドブNHB-X N-144307

ドブNHB-X

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 鉄製(溶融亜鉛めっき)

ドブNHB-X





NHB-X 3D N-144321

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(電気亜鉛めっき)





ドブNHB-X 3D N-144323

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(溶融亜鉛めっき)





HC-SX 3D N-144303

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(電気亜鉛めっき)





ドブHC-SX 3D N-144309

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(溶融亜鉛めっき)





NHB-X 本体N付 N-144322

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(電気亜鉛めっき)





ドブNHB-X 本体N付 N-144324

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(溶融亜鉛めっき)

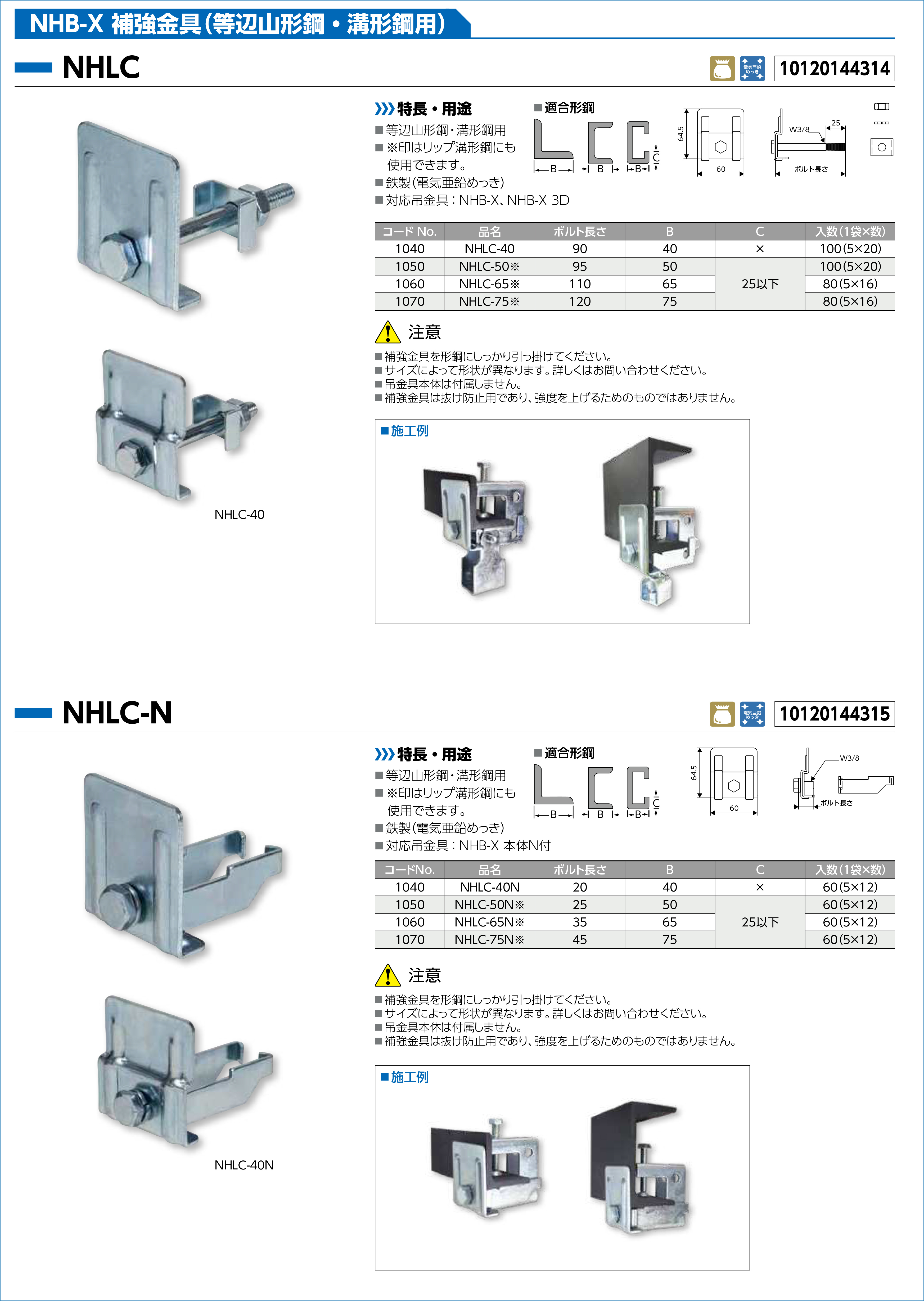

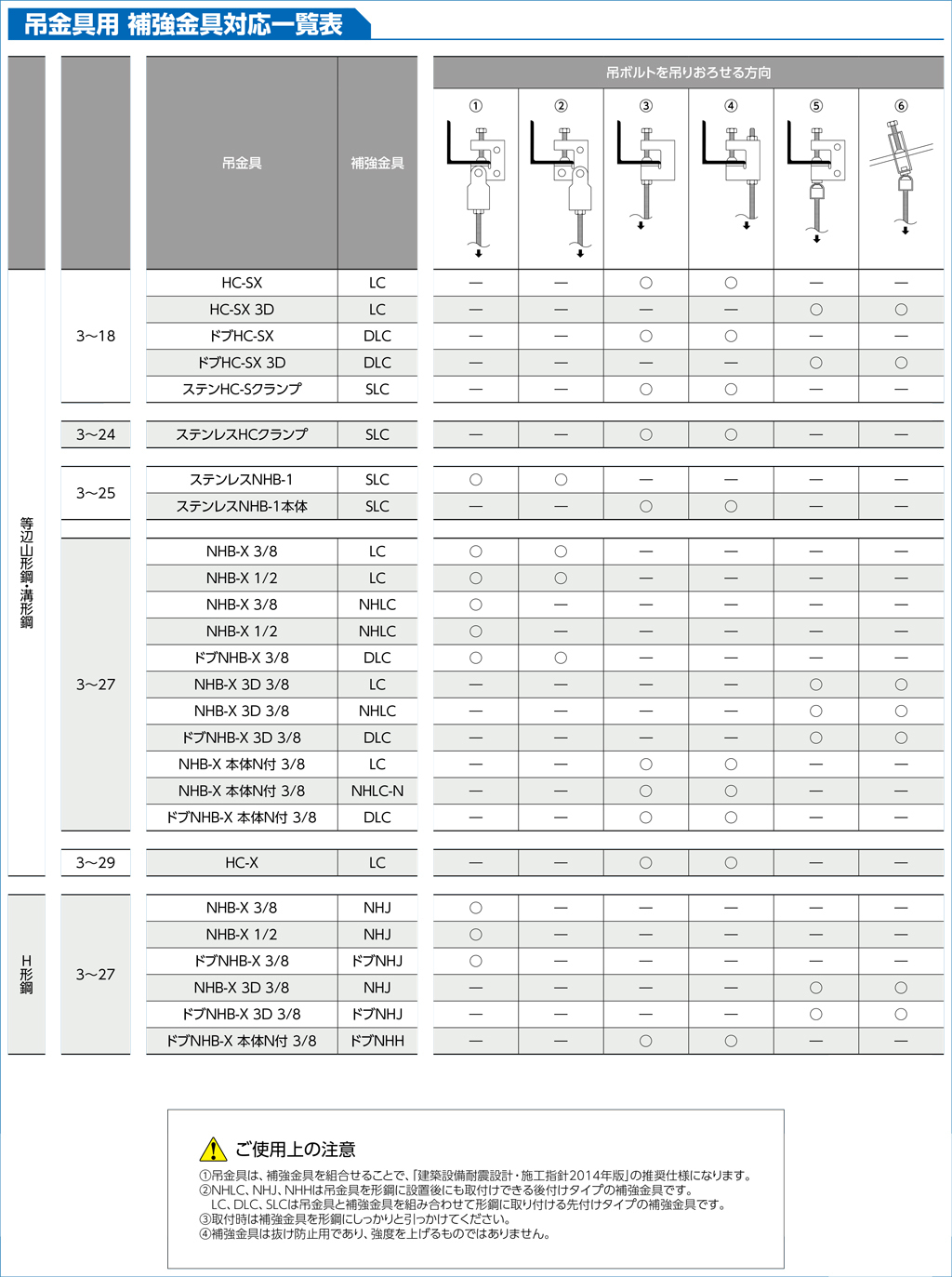

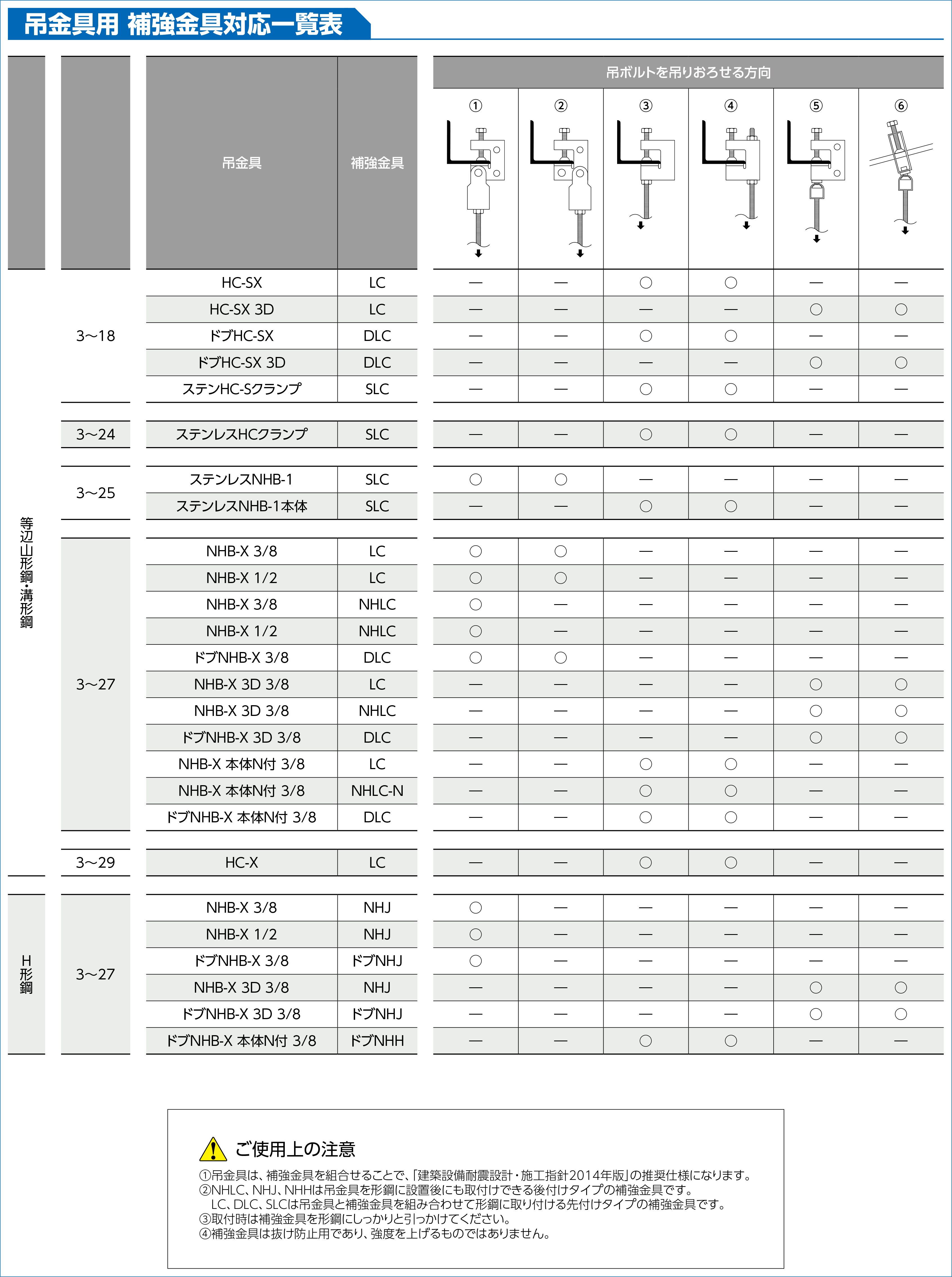

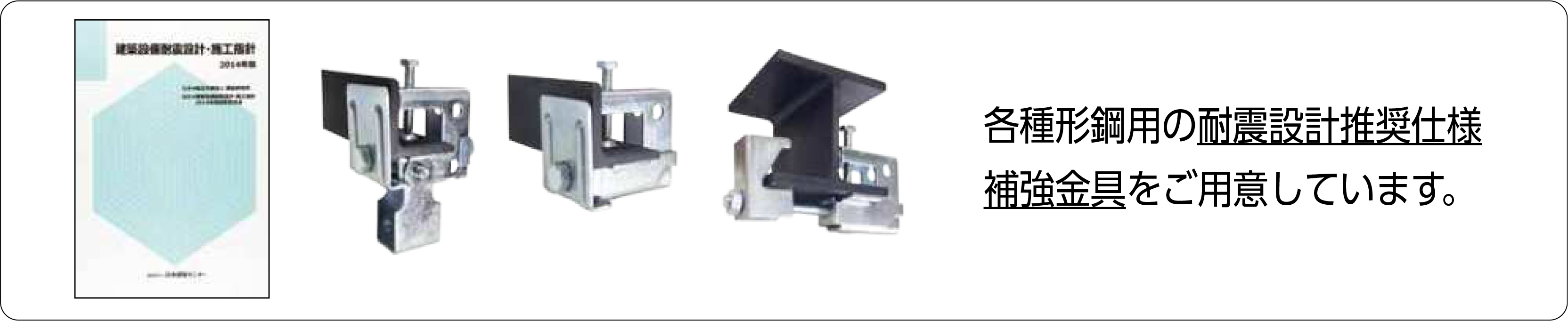

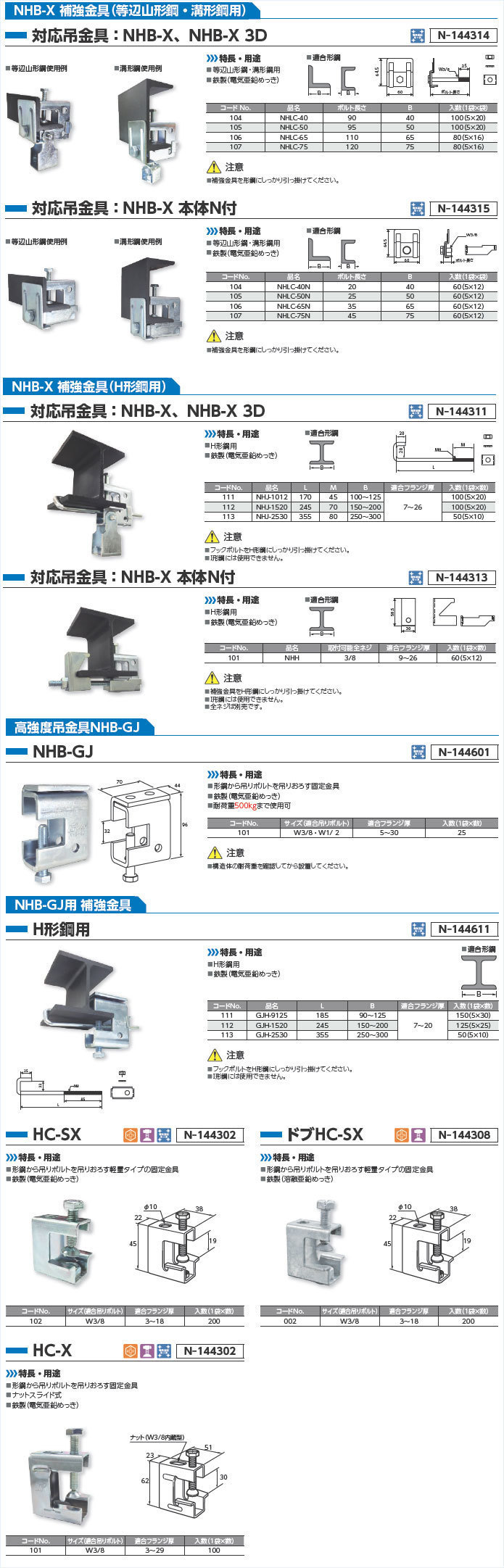

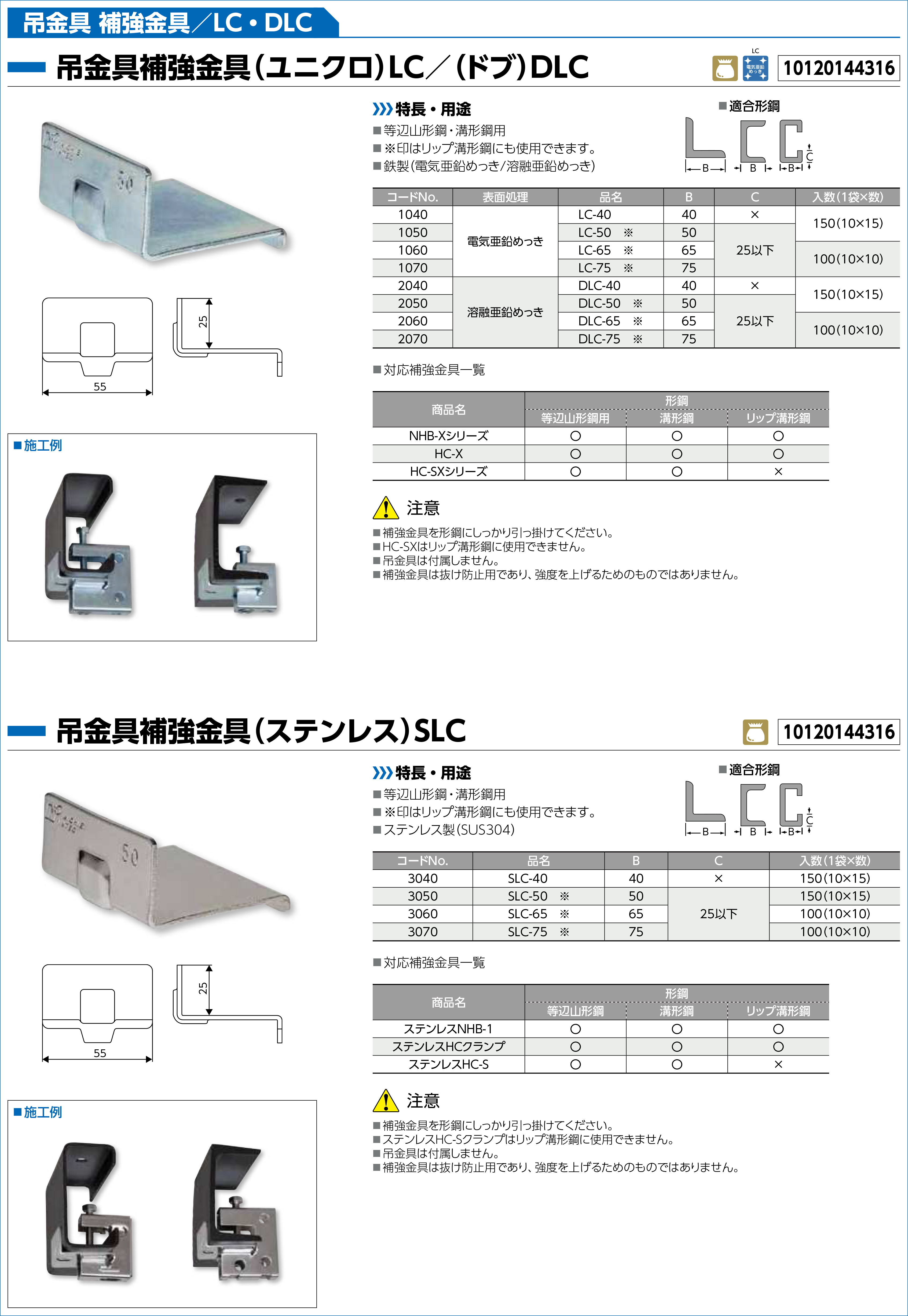

NHB-X-補強金具(等辺山形鋼・溝形鋼用)

対応吊金具:NHB-X、NHB-X 3D N-144314



[ 特長・用途 ]

■ 等辺山形鋼・溝形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■補強金具を形鋼にしっかり引っ掛けてください。






対応吊金具:NHB-X 本体N付、N-144315

[ 特長・用途 ]

■ 等辺山形鋼・溝形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■補強金具を形鋼にしっかり引っ掛けてください。

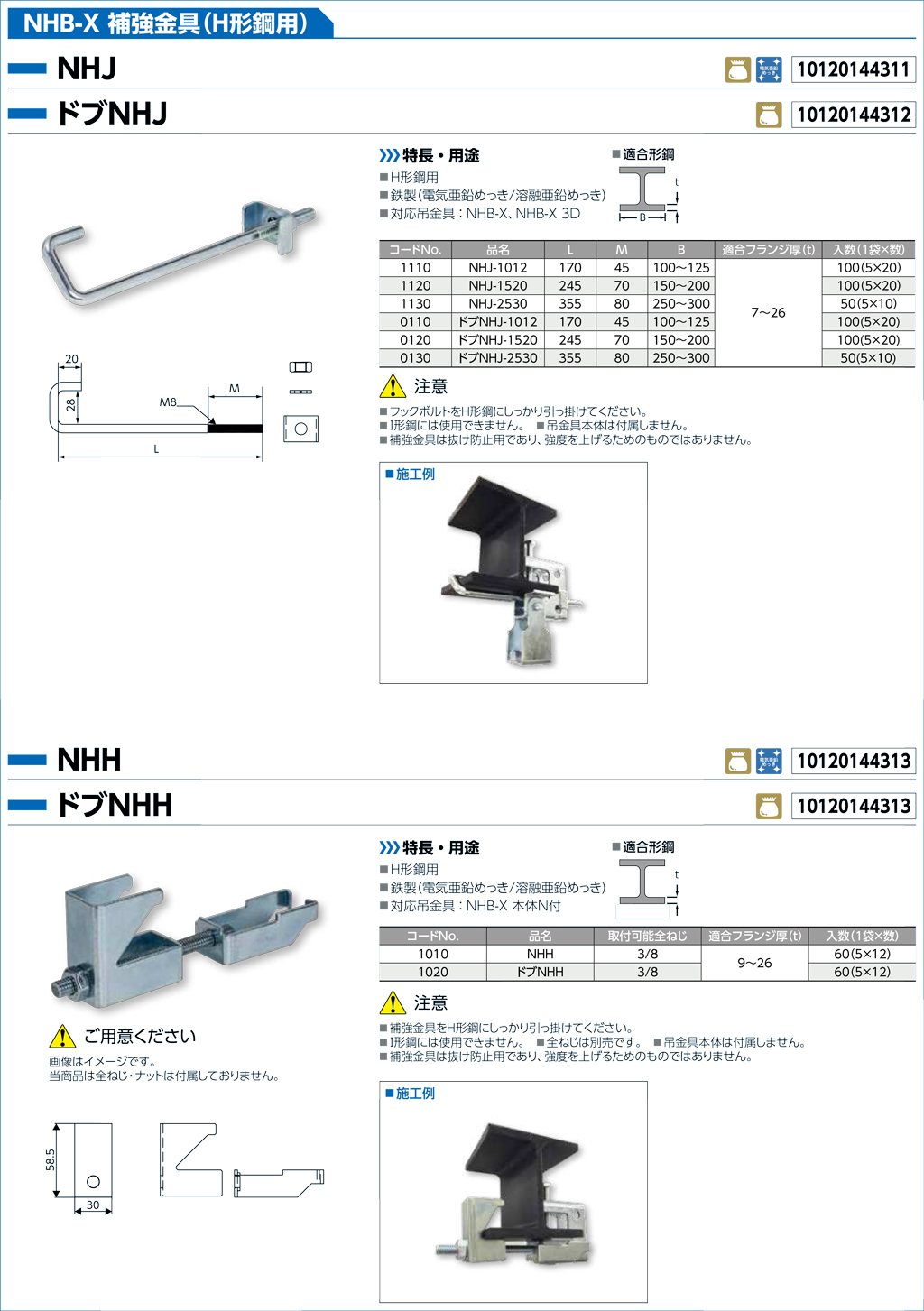

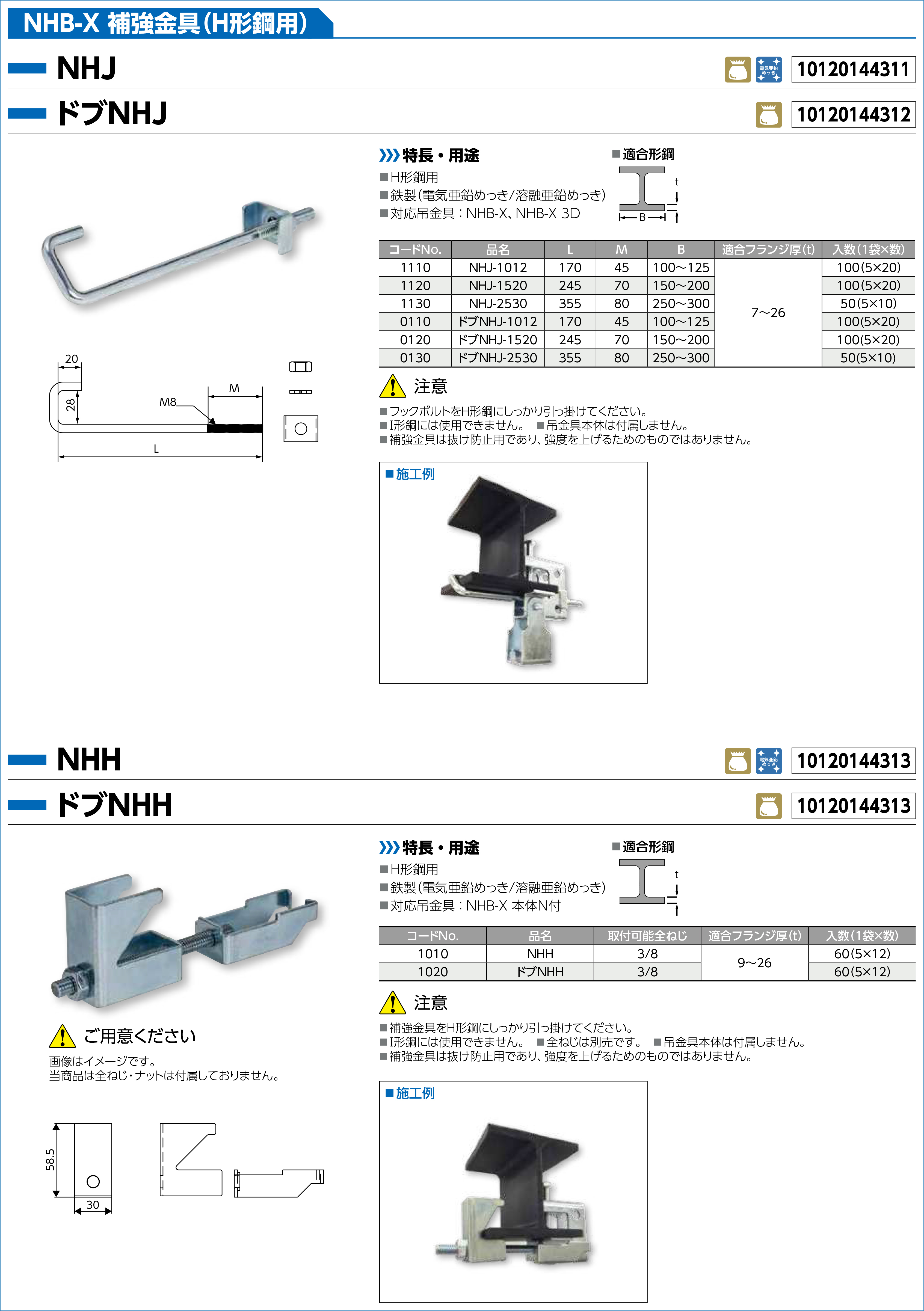

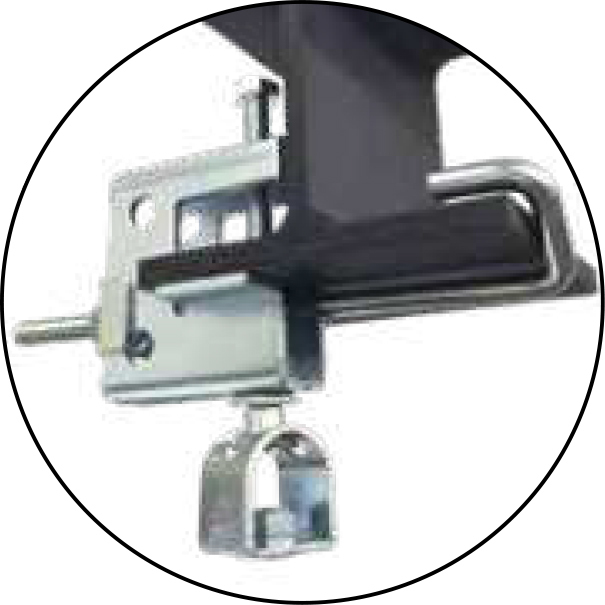

NHB-X 補強金具(H形鋼用)

対応吊金具:NHB-X、NHB-X 3D N-144311



[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ フックボルトをH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。





対応吊金具:NHB-X 本体N付、N-144313



[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ 補強金具をH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。
■ 全ネジは別売です。

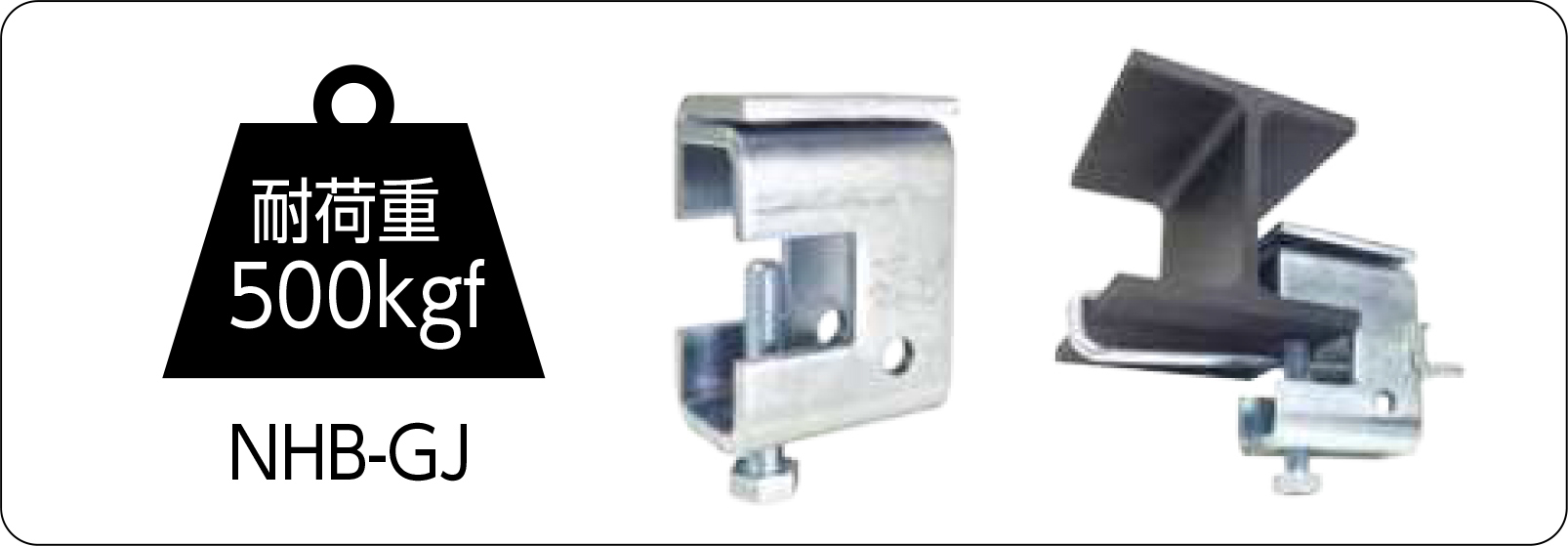

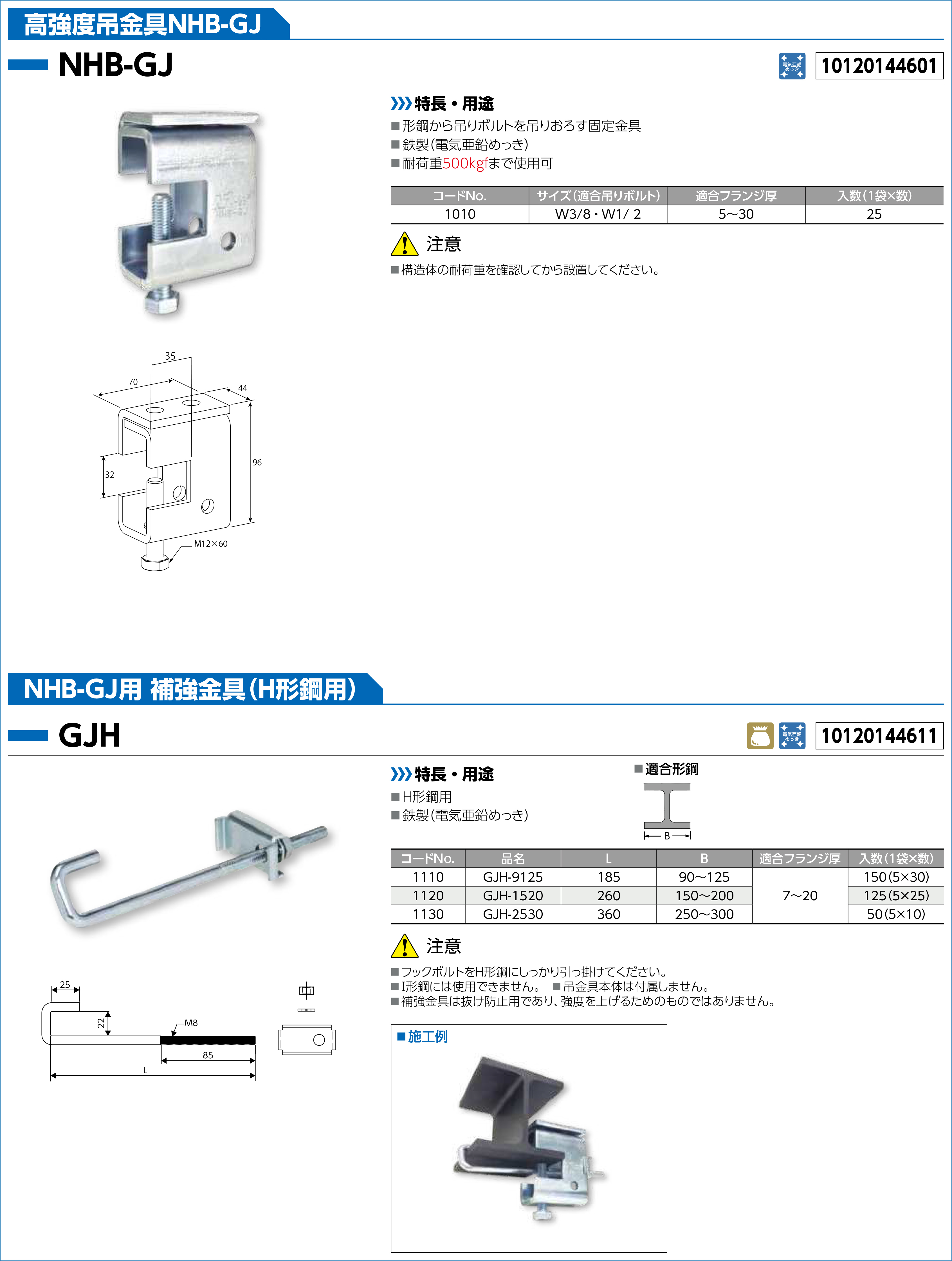

高強度吊金具NHB-GJ

NHB-GJ N144601


NHB-GJ NHB-GJ

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定金具
■ 鉄製(電気亜鉛めっき)
■ 耐荷重 500kgまで使用可

[注意]
■構造体の耐荷重を確認してから設置してください。





NHB-GJ用補強金具

H形鋼用 N-144611



[ 特長・用途 ]

■ H形鋼用
■ 鉄製(電気亜鉛めっき)
■適合形鋼


[注意]
■ フックボルトをH形鋼にしっかり引っ掛けてください。
■Ⅰ形鋼には使用できません。
H型鋼用

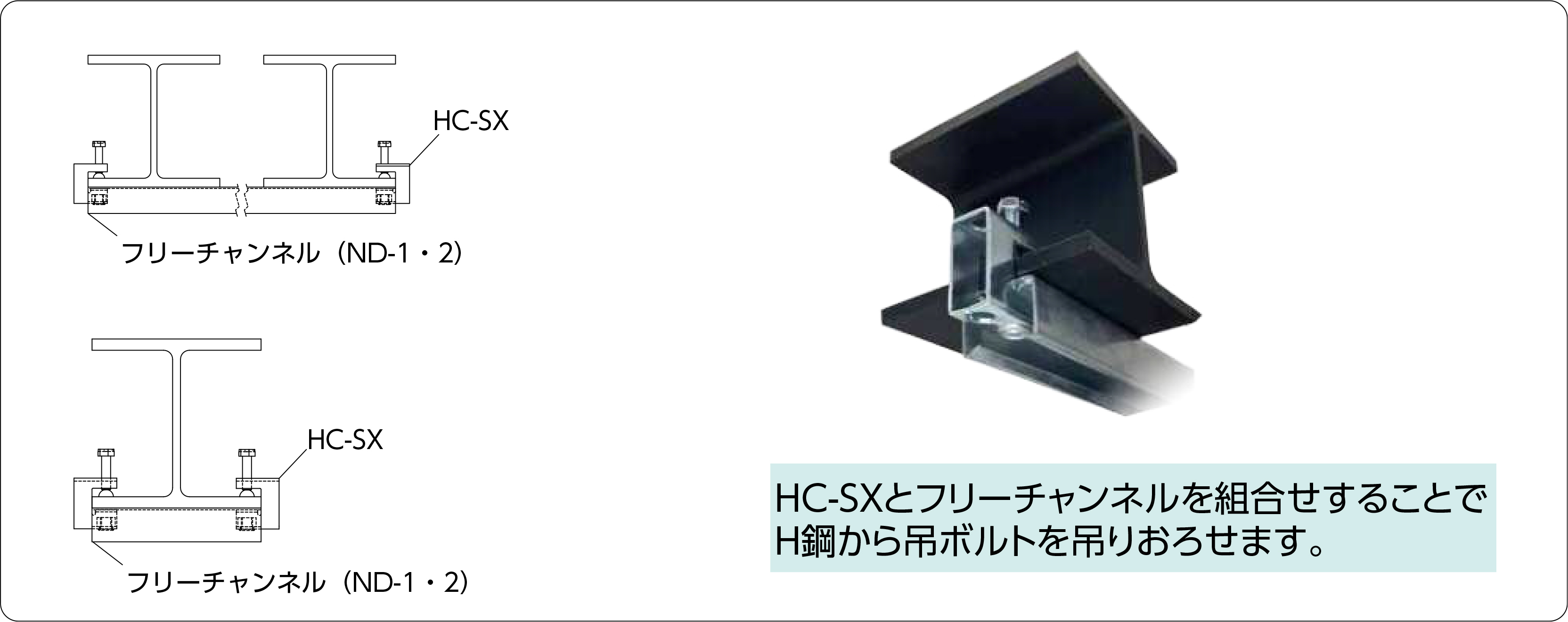

HC-SX N-144302

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ 鉄製(電気亜鉛めっき)





ドブHC-SX N-144308

ドブHC-SX

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ 鉄製(溶融亜鉛めっき)




HC-X N-144302

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定金具
■ ナットスライド式
■ 鉄製(電気亜鉛めっき)

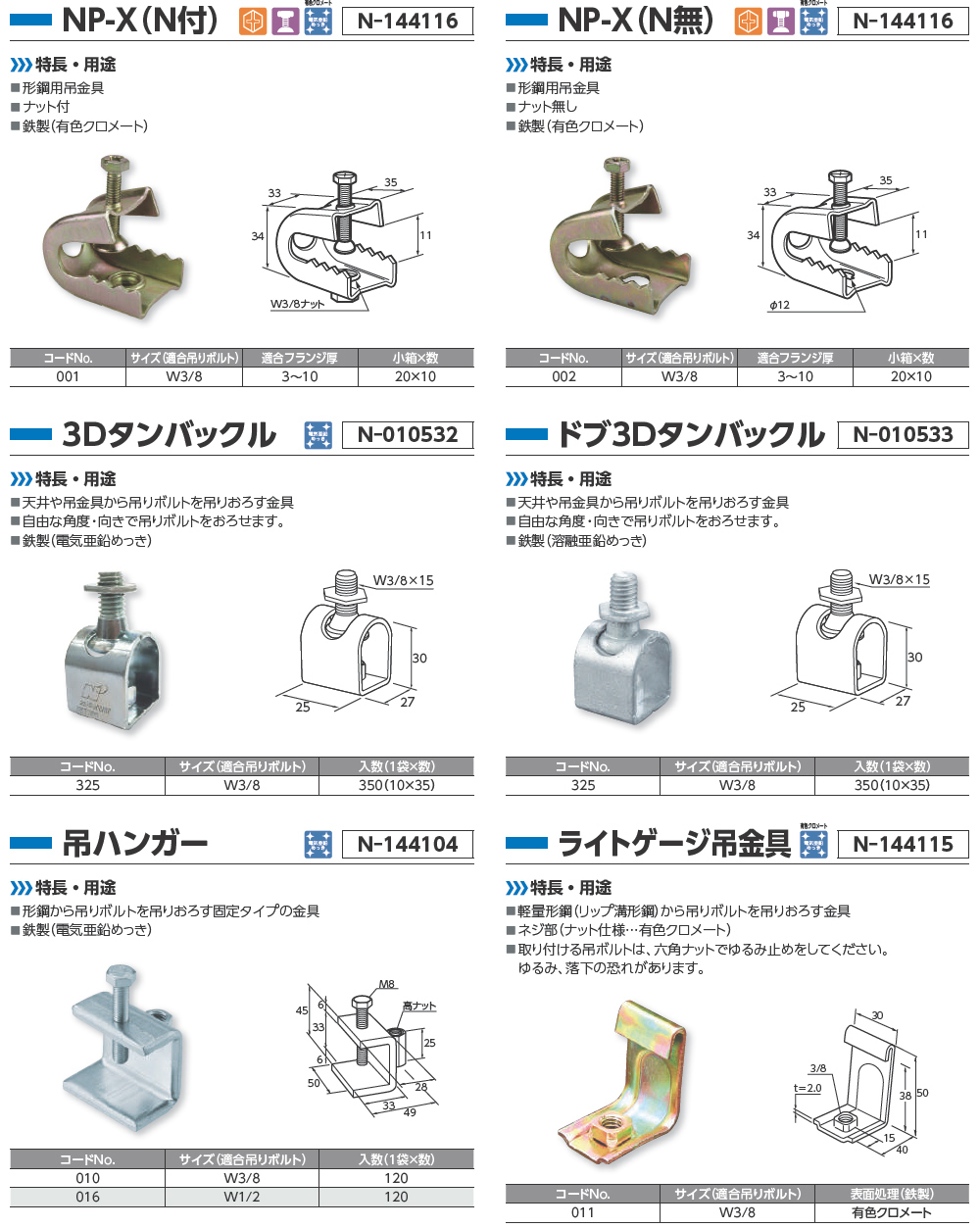

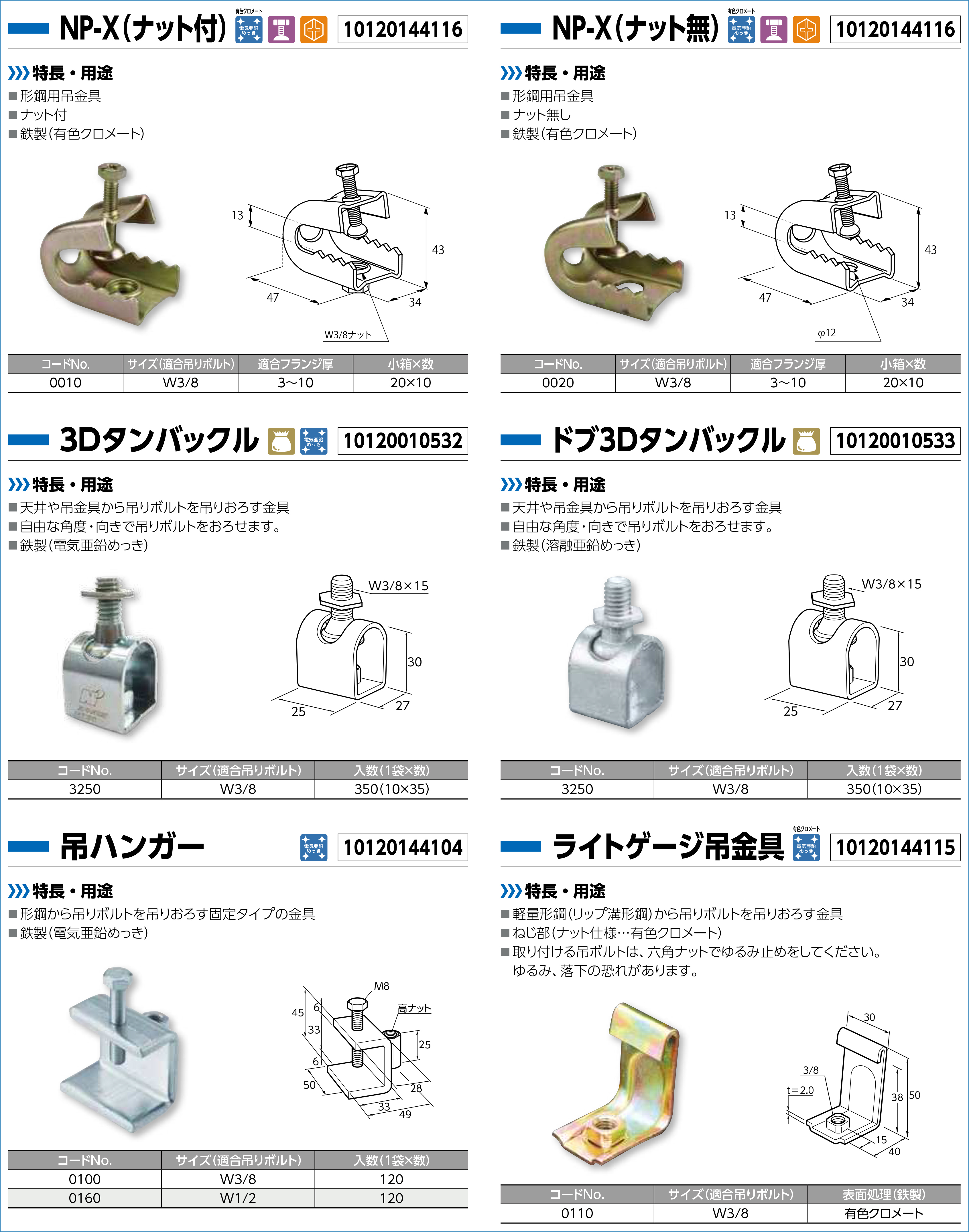

NP-X(N付) N-144116

NP-X(N付)

[ 特長・用途 ]

■ 形鋼用吊金具
■ ナット付
■ 鉄製(有色クロメート)
NP-X(N付)




NP-X(N無) N-144116

NP-X(N無)

[ 特長・用途 ]

■ 形鋼用吊金具
■ ナット無し
■ 鉄製(有色クロメート)





3Dタンバックル N-010532

[ 特長・用途 ]

■ 天井や吊金具から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(電気亜鉛めっき)





ドブ3Dタンバックル N-010533

ドブ3Dタンバックル

[ 特長・用途 ]

■ 天井や吊金具から吊りボルトを吊りおろす金具
■ 自由な角度・向きで吊りボルトをおろせます。
■ 鉄製(溶融亜鉛めっき)





吊ハンガー N-144104

吊ハンガー

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす固定タイプの金具
■ 鉄製(電気亜鉛めっき)





ライトゲージ吊金具 N-144115

ライトゲージ吊金具

[ 特長・用途 ]

■ 軽量形鋼(リップ溝形鋼)から吊りボルトを吊りおろす金具
■ ネジ部(バーリング仕様…亜鉛めっき鋼板)
■ ネジ部(ナット仕様…有色クロメート)
電気亜鉛めっき

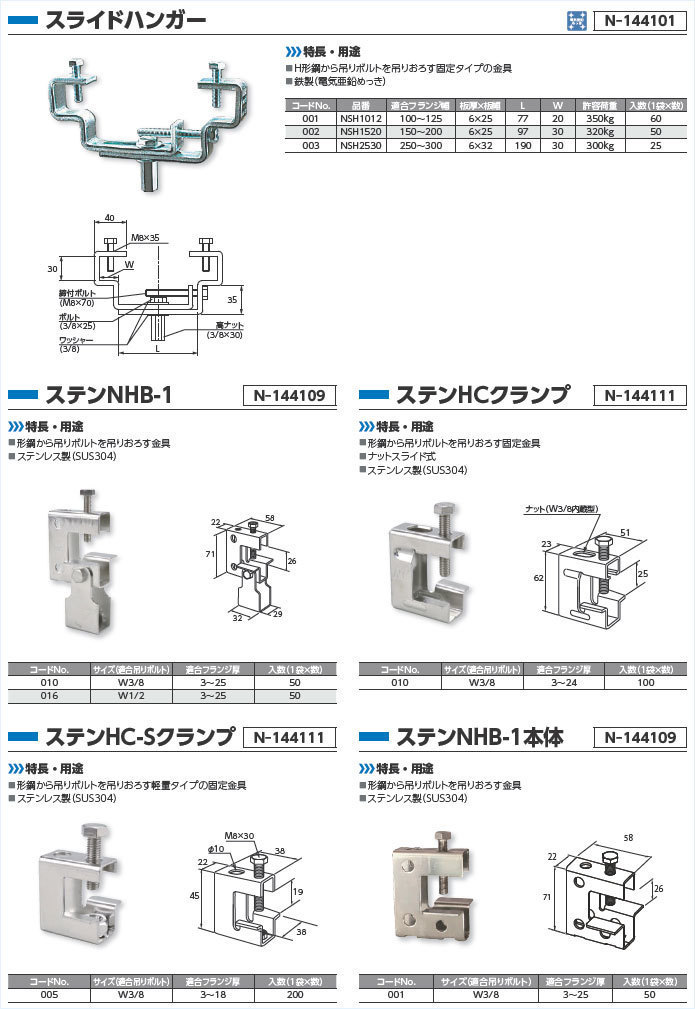

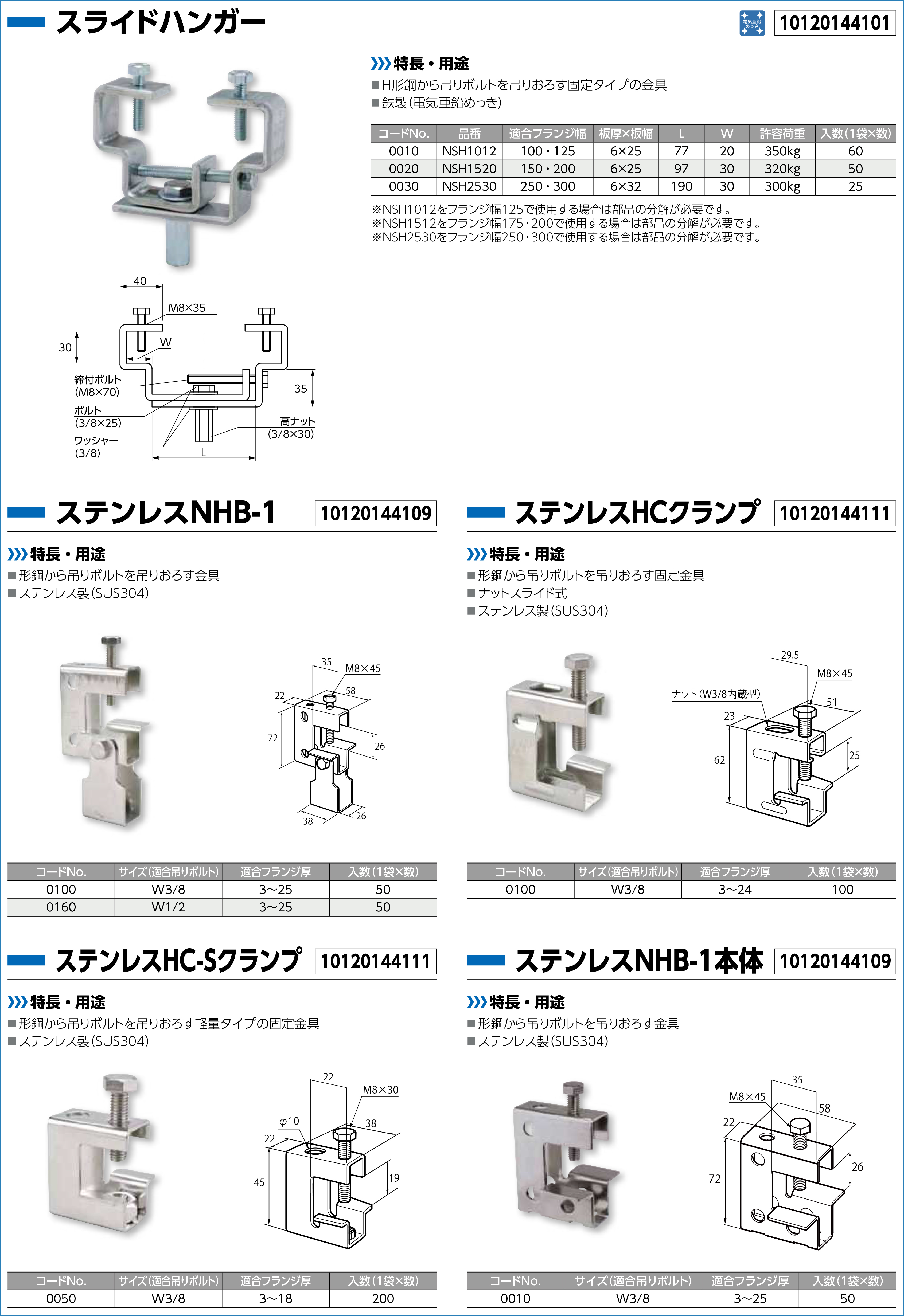

スライドハンガー N-144101

スライドハンガー

[ 特長・用途 ]

■H形鋼から吊りボルトを吊りおろす固定タイプの金具
■鉄製(電気亜鉛めっき)





ステンNHB-1 N-144109

ステンNHB-1

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■ステンレス製(SUS304)



ステンNHB-1 本体 N-144109

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす金具
■ステンレス製(SUS304)






ステンHCクランプ N-144111

ステンHCクランプ

[ 特長・用途 ]

■形鋼から吊りボルトを吊りおろす固定金具
■ナットスライド式
■ステンレス製(SUS304)





ステンHC-Sクランプ N-144111

[ 特長・用途 ]

■ 形鋼から吊りボルトを吊りおろす軽量タイプの固定金具
■ ステンレス製(SUS304)

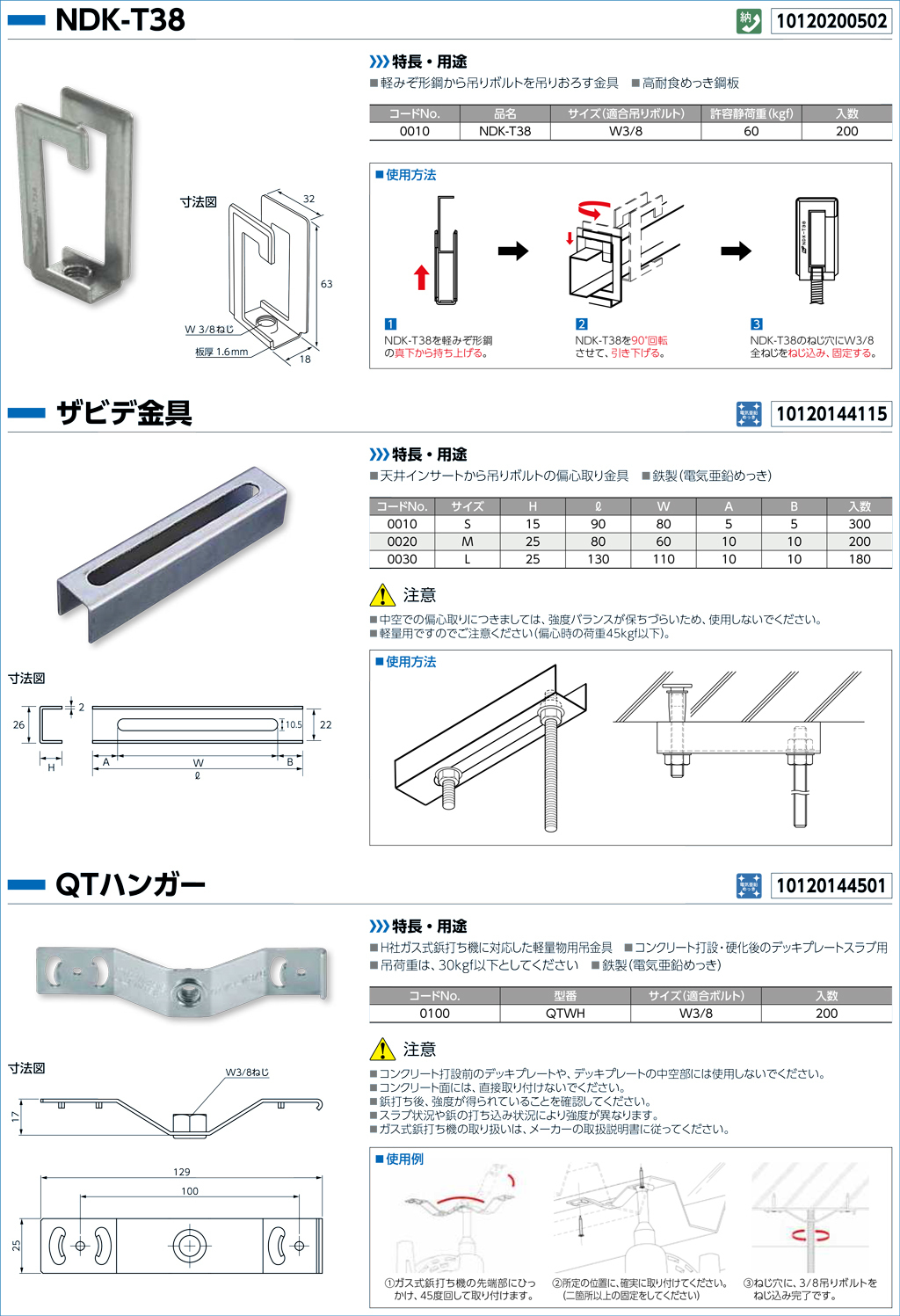

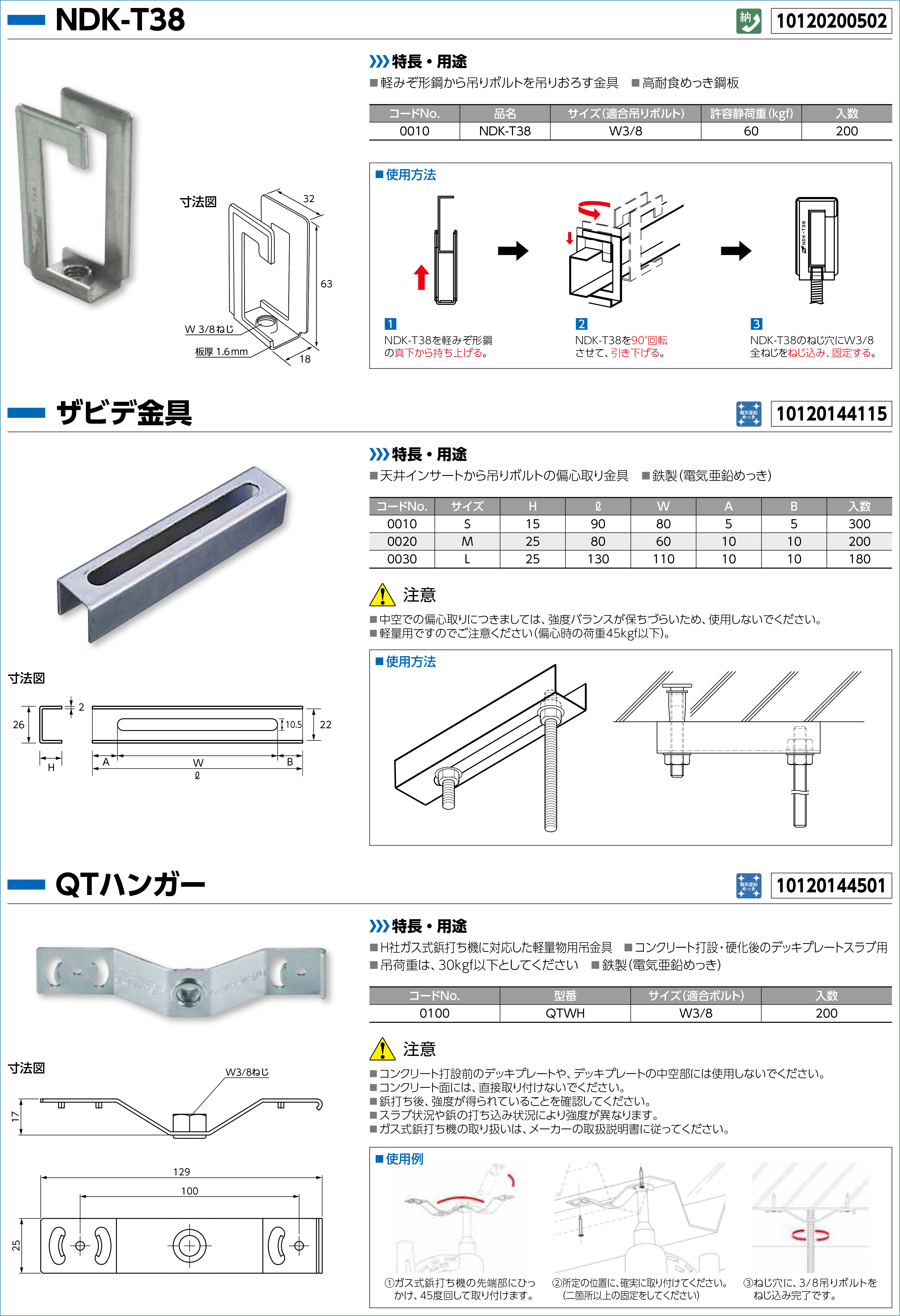

NDK-T38 N-200502

NDK-T38

[ 特長・用途 ]

■軽みぞ形鋼から吊りボルトを吊りおろす金具
■高耐食めっき鋼板
納期確認






ザビデ金具 N-144115

ザビデ金具

[ 特長・用途 ]

■天井インサートから吊りボルトの偏心取り金具
■鉄製(電気亜鉛めっき)


【注意】
■ 中空での偏心取りにつきましては、強度バランスが保ちづらいため、使用しないでください。
■ 軽量用ですのでご注意ください(偏心時の荷重45kg以下)。






QTハンガー N-144501

[ 特長・用途 ]

■H社ガス式鋲打ち機に対応した軽量物用吊金具
■コンクリート打設・硬化後のデッキプレートスラブ用
■吊荷重は、30kg以下としてください
■鉄製(電気亜鉛めっき)


【注意】
■ コンクリート打設前のデッキプレートや、デッキプレートの中空部には使用しないでください。
■ コンクリート面には、直接取り付けないでください。
■ 鋲打ち後、強度が得られていることを確認してください。
■ スラブ状況や鋲の打ち込み状況により強度が異なります。
■ ガス式鋲打ち機の取り扱いは、メーカーの取扱説明書に従ってください。

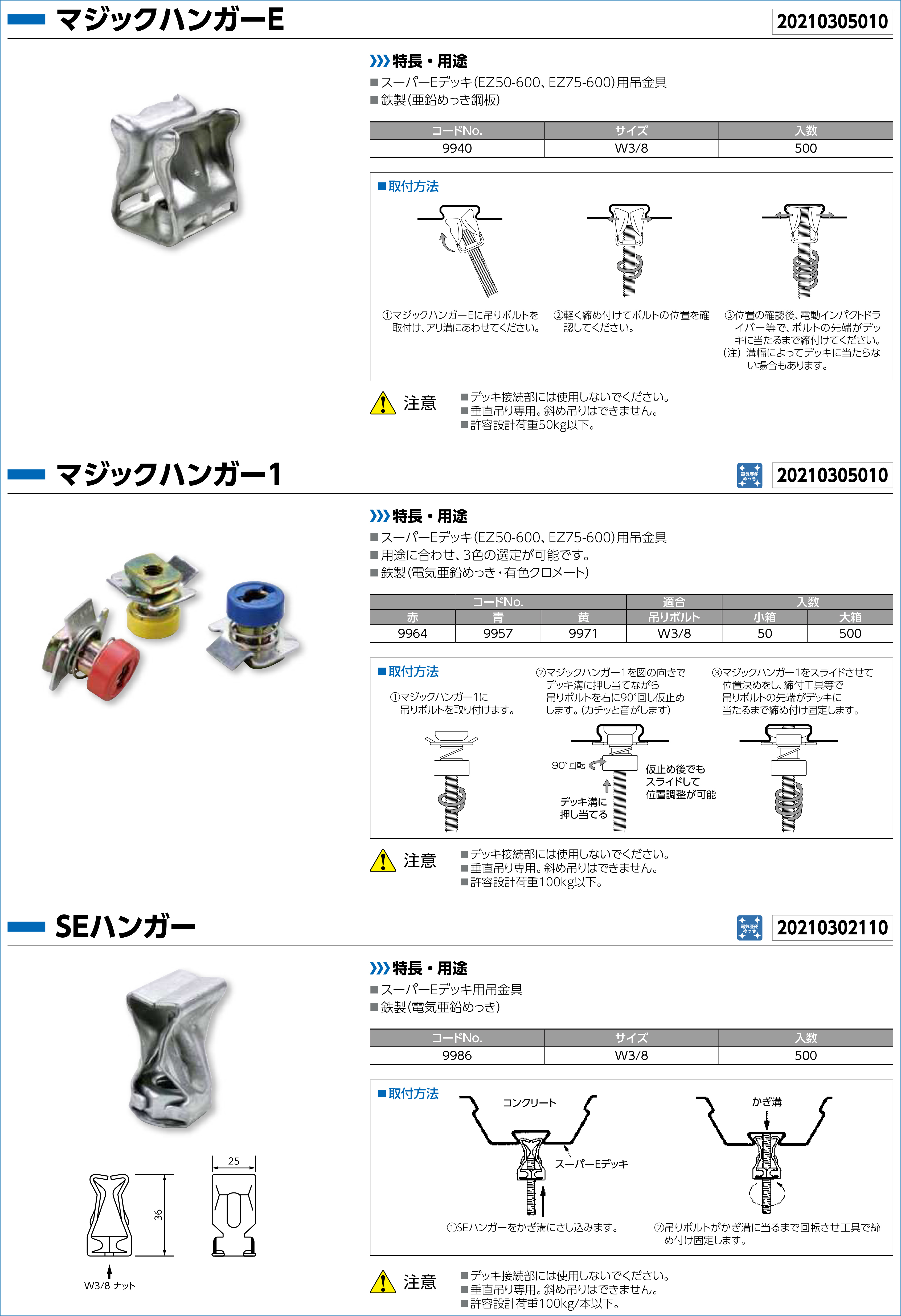

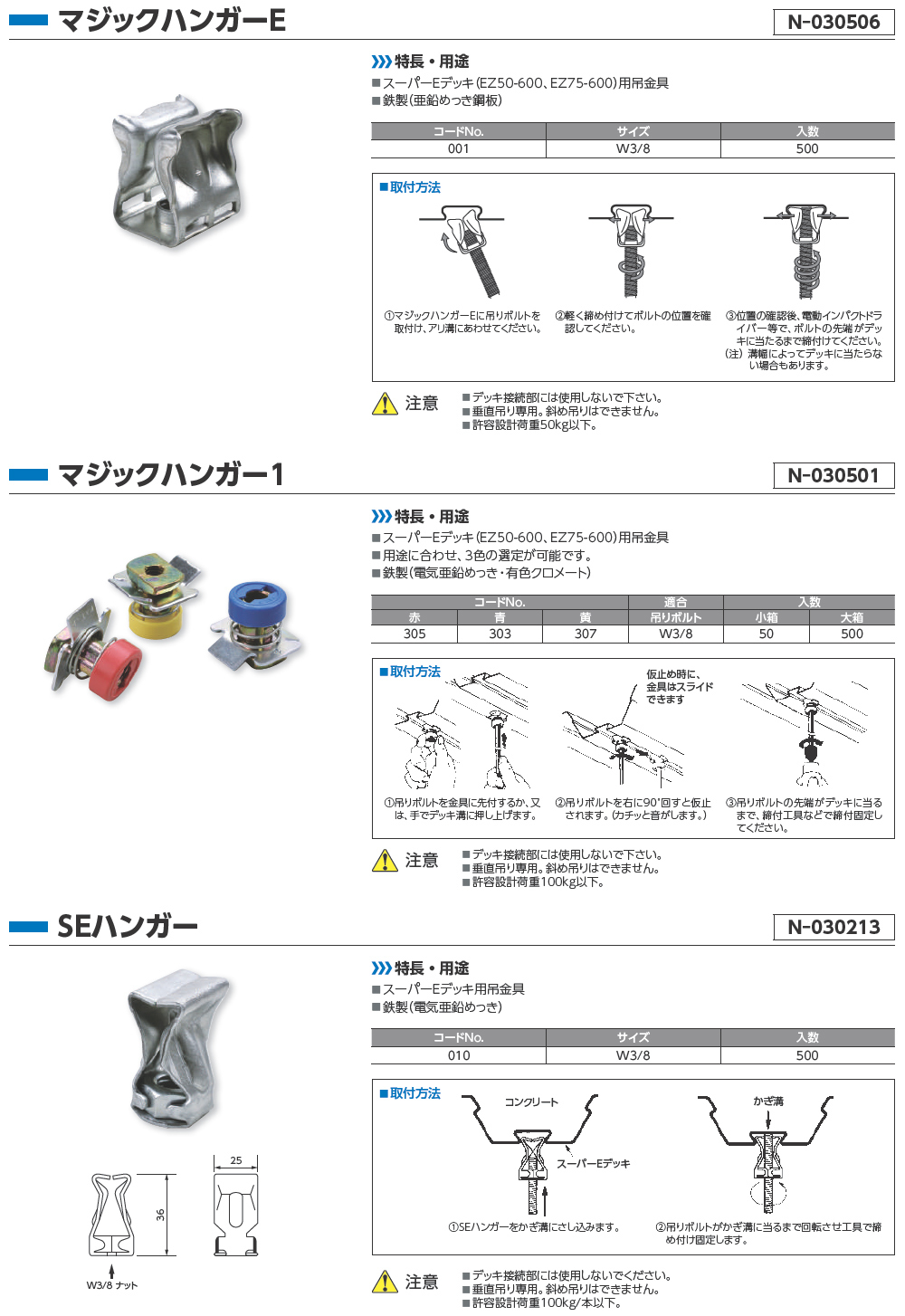

マジックハンガーE N-030506

マジックハンガーE

[ 特長・用途 ]

■ スーパーEデッキ(EZ50-600、EZ75-600)用吊金具
■ 鉄製(亜鉛めっき鋼板)

【注意】
■ デッキ接続部には使用しないで下さい。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重50kg以下。





マジックハンガー1 N-030501

マジックハンガー1

[ 特長・用途 ]

■ スーパーEデッキ(EZ50-600、EZ75-600)用吊金具
■ 用途に合わせ、3色の選定が可能です。
■ 鉄製(電気亜鉛めっき・有色クロメート)

【注意】
■ デッキ接続部には使用しないで下さい。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重100kg以下。





SEハンガー N-030213

SEハンガー

[ 特長・用途 ]

■ スーパーEデッキ用吊金具
■ 鉄製(電気亜鉛めっき)

【注意】
■ デッキ接続部には使用しないでください。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重100kg/本以下。

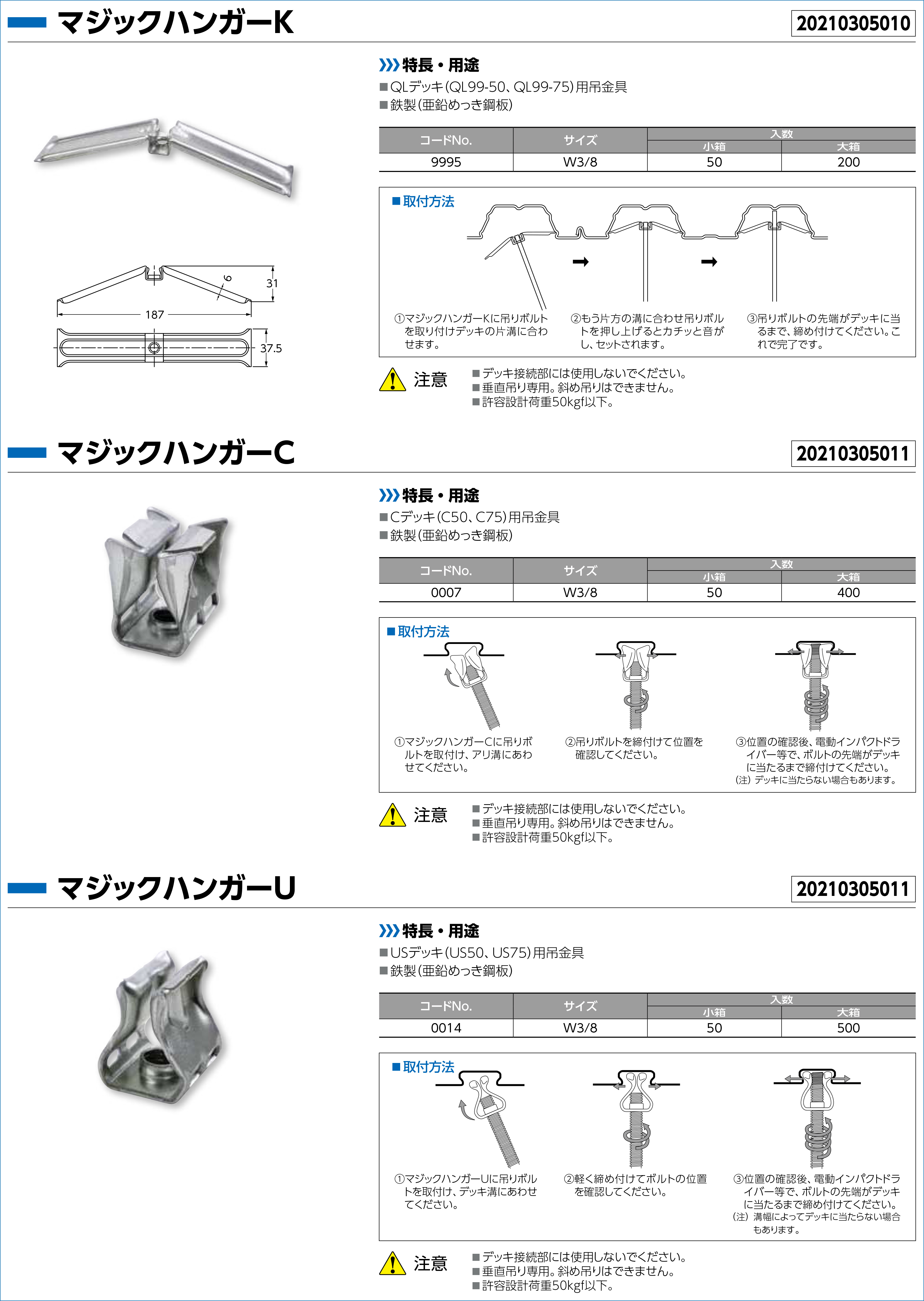

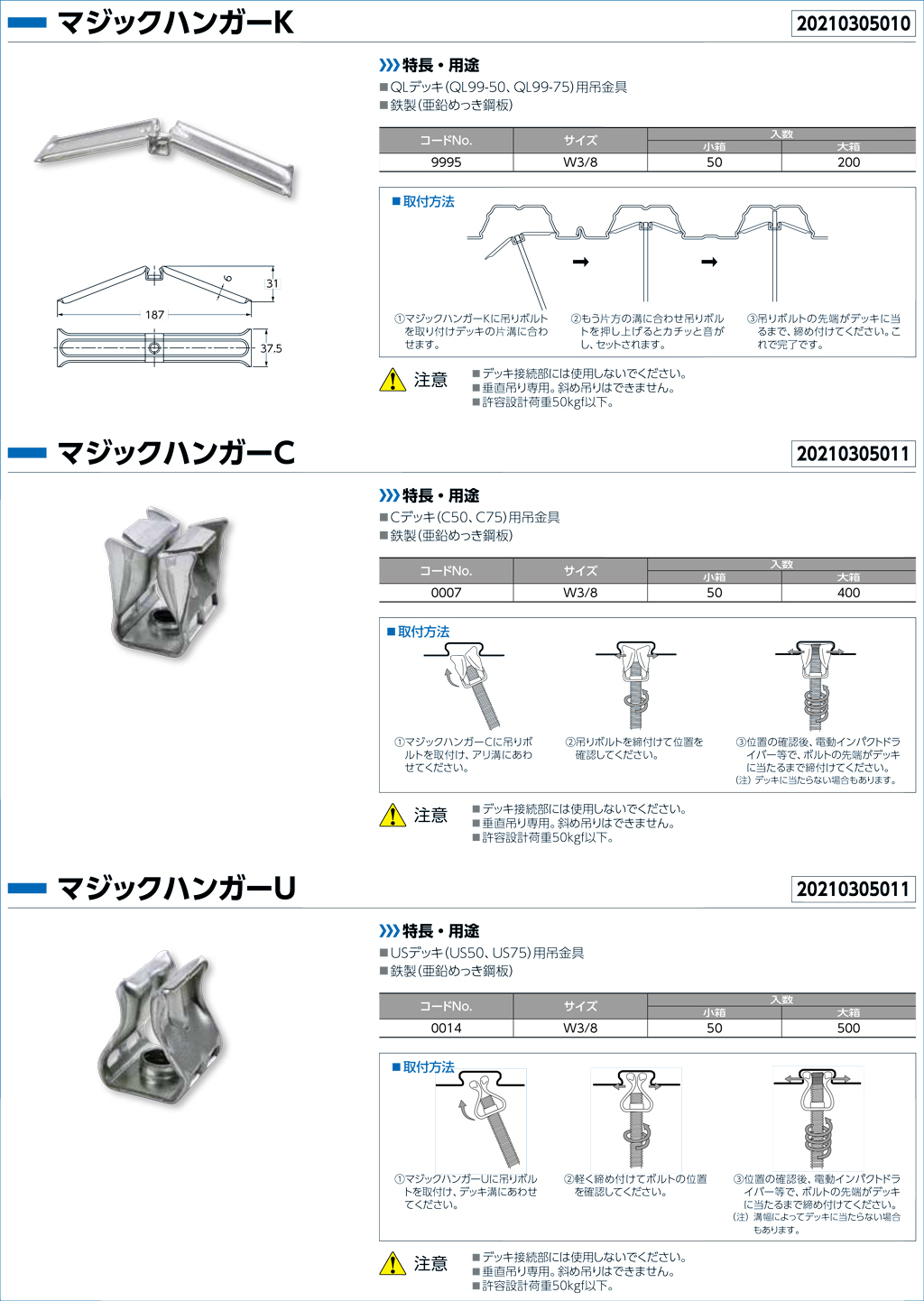

マジックハンガーK N-030503

マジックハンガーK

[ 特長・用途 ]

■ QLデッキ(QL99-50、QL99-75)用吊金具
■ 鉄製(亜鉛めっき鋼板)

【注意】
■ デッキ接続部には使用しないで下さい。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重50kg以下。





マジックハンガーC N-030504

マジックハンガーC

[ 特長・用途 ]

■ Cデッキ(C50、C75)用吊金具
■ 鉄製(亜鉛めっき鋼板)

【注意】
■ デッキ接続部には使用しないで下さい。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重50kg以下。





マジックハンガーU N-030505

マジックハンガーU

[ 特長・用途 ]

■ USデッキ(US50、US75)用吊金具
■ 鉄製(亜鉛めっき鋼板)

【注意】
■ デッキ接続部には使用しないで下さい。
■ 垂直吊り専用。斜め吊りはできません。
■ 許容設計荷重50kg以下。

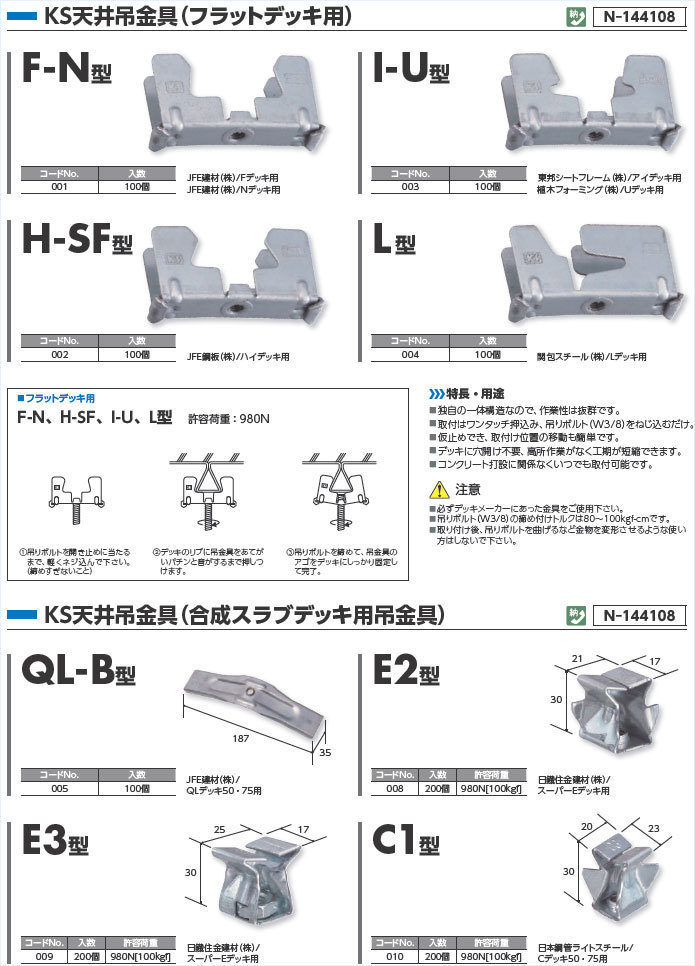

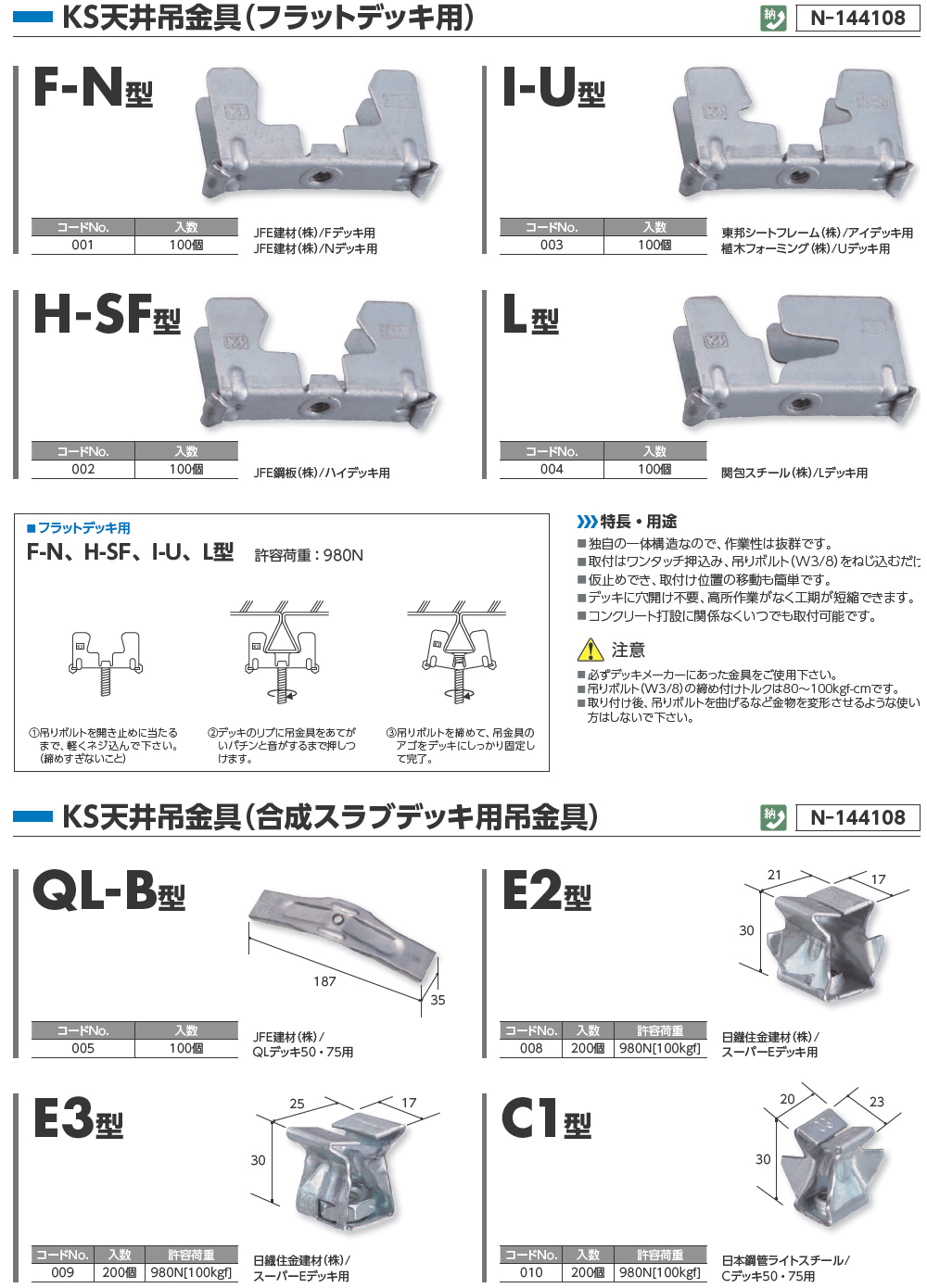

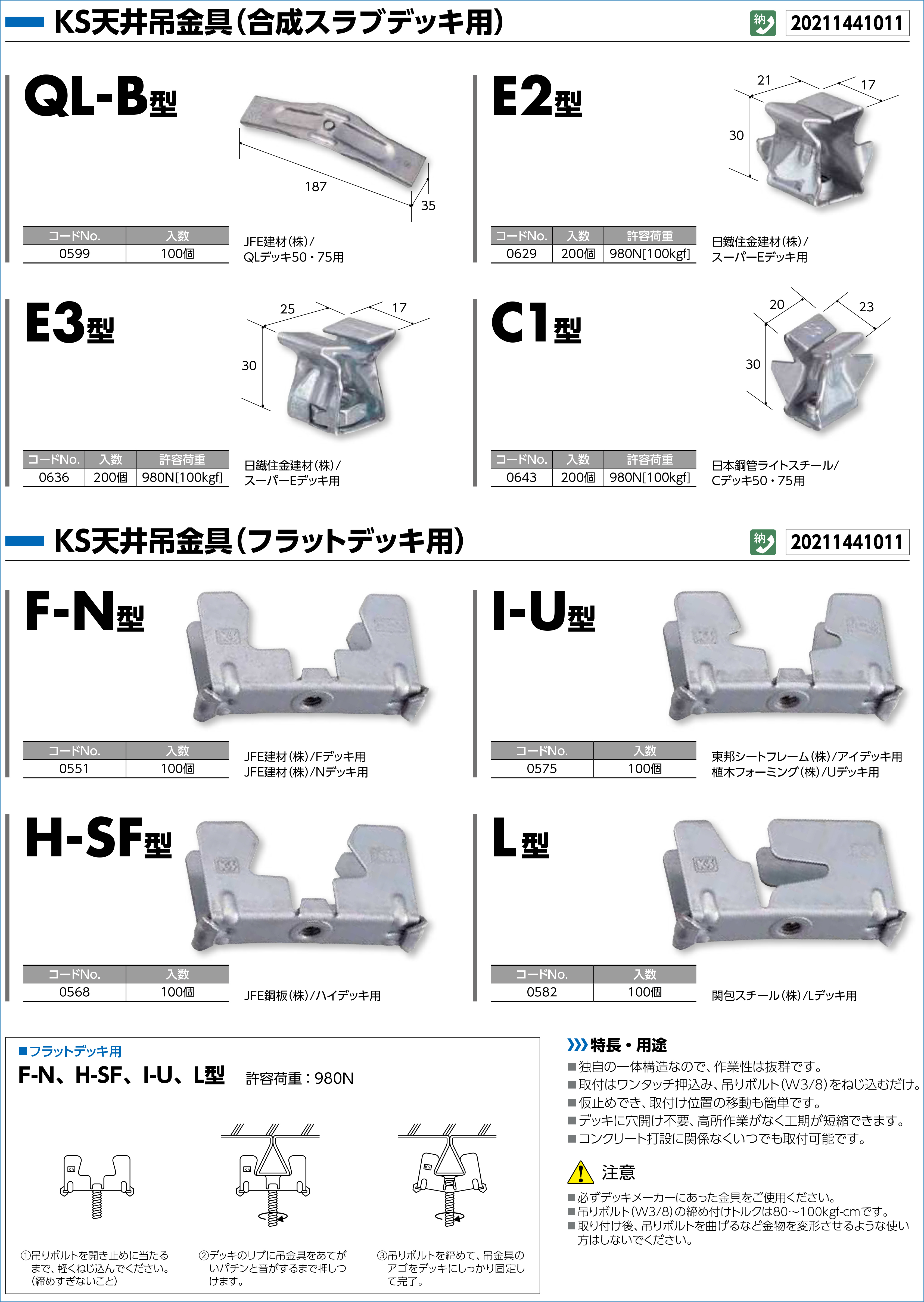

KS天井吊金具(フラットデッキ用) N-144108


KS天井吊金具


[ 特長・用途 ]

■ 独自の一体構造なので、作業性は抜群です。
■ 取付はワンタッチ押込み、吊りボルト(W3/8)をねじ込むだけ。
■ 仮止めでき、取付け位置の移動も簡単です。
■ デッキに穴開け不要、高所作業がなく工期が短縮できます。
■ コンクリート打設に関係なくいつでも取付可能です。
納期確認

【注意】
■ 必ずデッキメーカーにあった金具をご使用下さい。
■ 吊りボルト(W3/8)の締め付けトルクは80〜100kgf-cmです。
■ 取り付け後、吊りボルトを曲げるなど金物を変形させるような使い方はしないで下さい。
■ フラットデッキ用はS造のみにご使用下さい。





KS天井吊金具(合成スラブデッキ用吊金具) N-144108


KS天井吊金具(合成スラブデッキ用吊金具)

納期確認

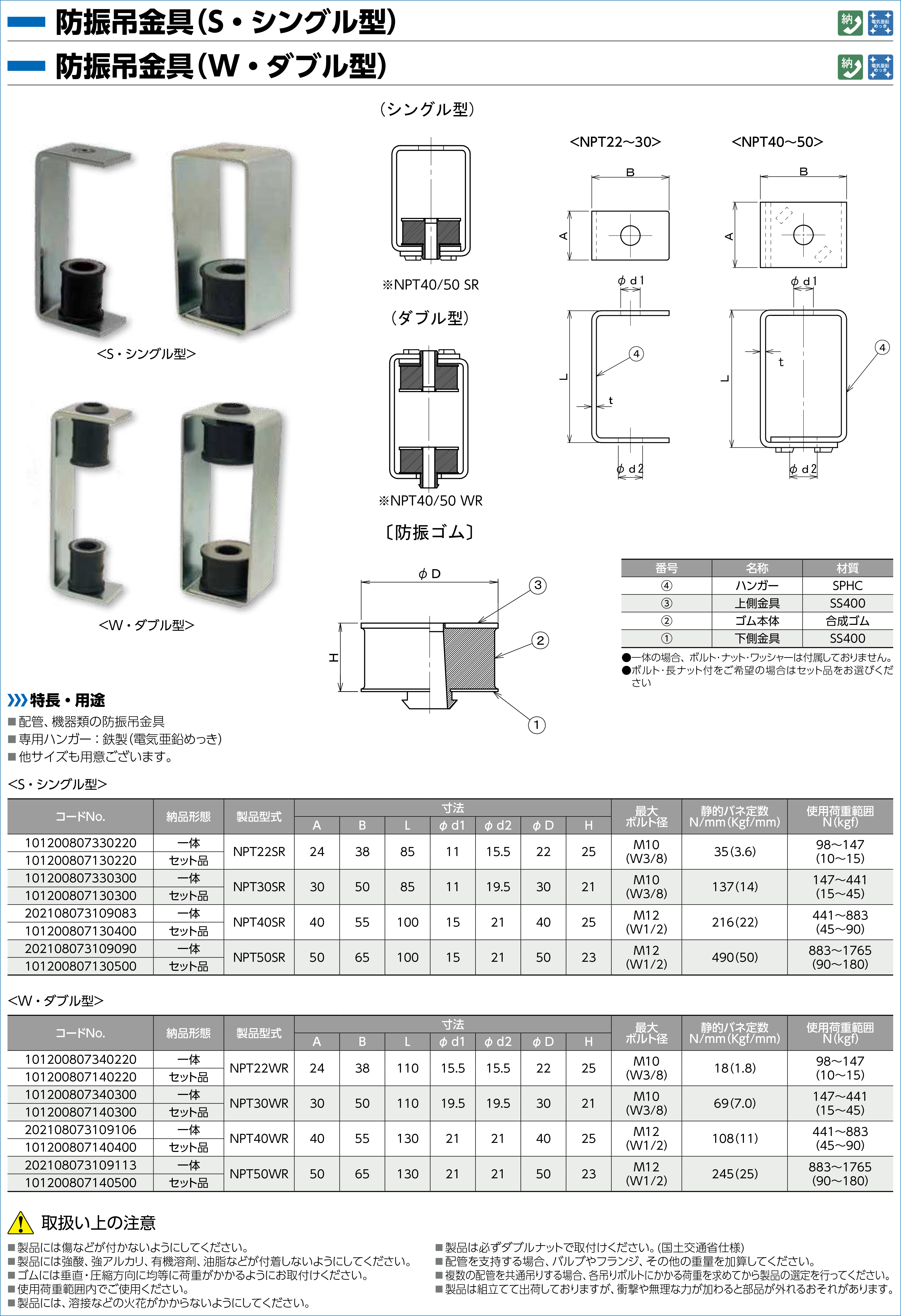

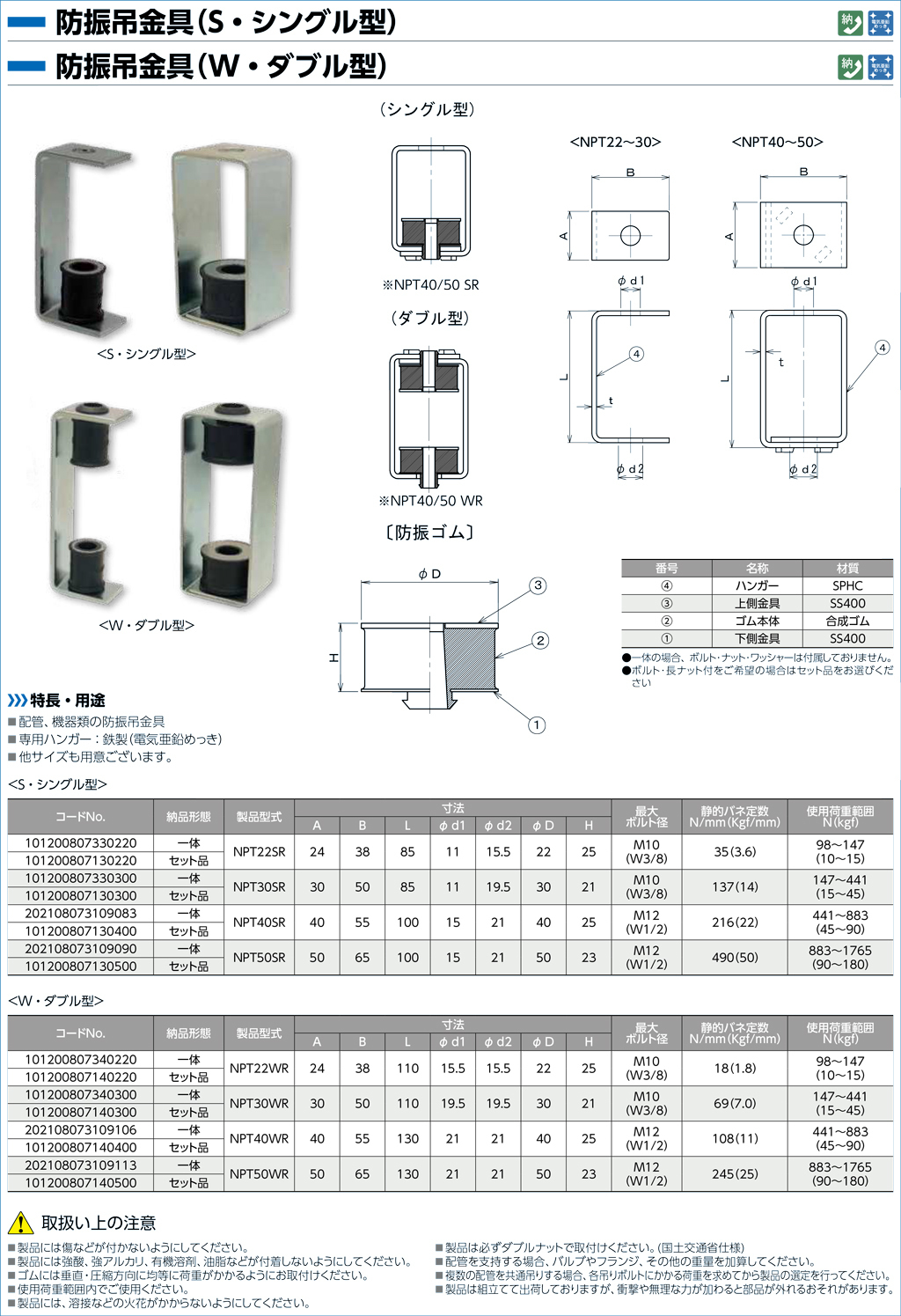

防振吊金具(S・シングル型) N-080731

防振吊金具(S・シングル型)

[ 特長・用途 ]

■ 配管、機器類の防振吊金具
■ 専用ハンガー:鉄製(電気亜鉛めっき・有色クロメート)
■ ボルト・ナット・ワッシャーは付属しておりません。


【取扱い上の注意】
■ 製品には傷などが付かないようにしてください。
■ 製品には強酸、強アルカリ、有機溶剤、油脂などが付着しないようにしてください。
■ ゴムには垂直・圧縮方向に均等に荷重がかかるようにお取付けください。
■ 使用荷重範囲内でご使用ください。
■ 製品には、溶接などの火花がかからないようにしてください。
■ 製品は必ずダブルナットでお取付けください。
■ 配管を支持する場合、バルブやフランジ、その他の重量を加算してください。
■ 複数の配管を共通吊りする場合、各吊りボルトにかかる荷重を求めてから製品の選定を行ってください。
■ 製品は組立てて出荷しておりますが、衝撃や無理な力が加わると部品が外れるおそれがあります。





防振吊金具(W・ダブル型) N-080732

防振吊金具(W・ダブル型)

[ 特長・用途 ]

■ 配管、機器類の防振吊金具
■ 専用ハンガー:鉄製(電気亜鉛めっき・有色クロメート)
■ ボルト・ナット・ワッシャーは付属しておりません。


【取扱い上の注意】
■ 製品には傷などが付かないようにしてください。
■ 製品には強酸、強アルカリ、有機溶剤、油脂などが付着しないようにしてください。
■ ゴムには垂直・圧縮方向に均等に荷重がかかるようにお取付けください。
■ 使用荷重範囲内でご使用ください。
■ 製品には、溶接などの火花がかからないようにしてください。
■ 製品は必ずダブルナットでお取付けください。
■ 配管を支持する場合、バルブやフランジ、その他の重量を加算してください。
■ 複数の配管を共通吊りする場合、各吊りボルトにかかる荷重を求めてから製品の選定を行ってください。
■ 製品は組立てて出荷しておりますが、衝撃や無理な力が加わると部品が外れるおそれがあります。

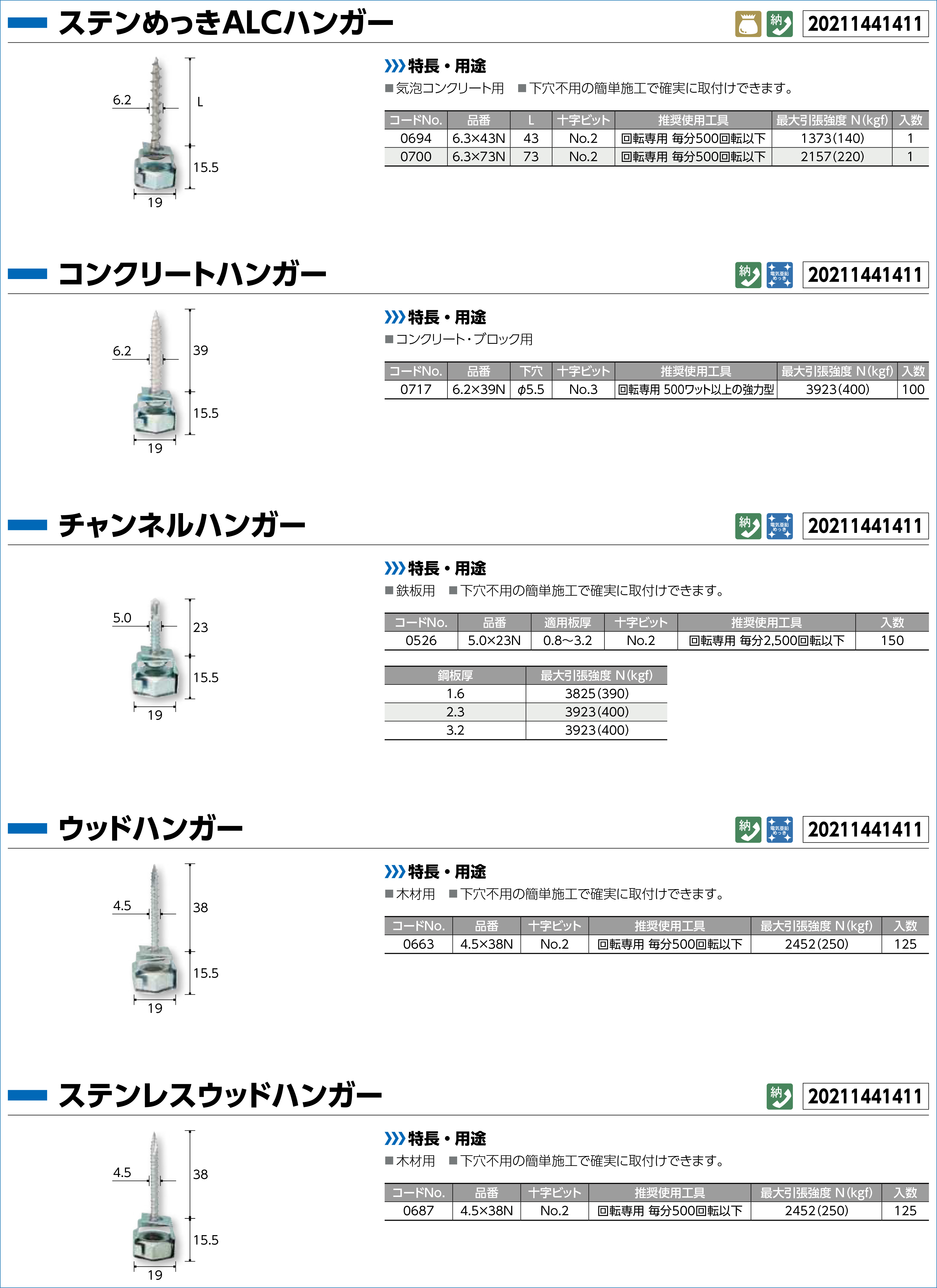

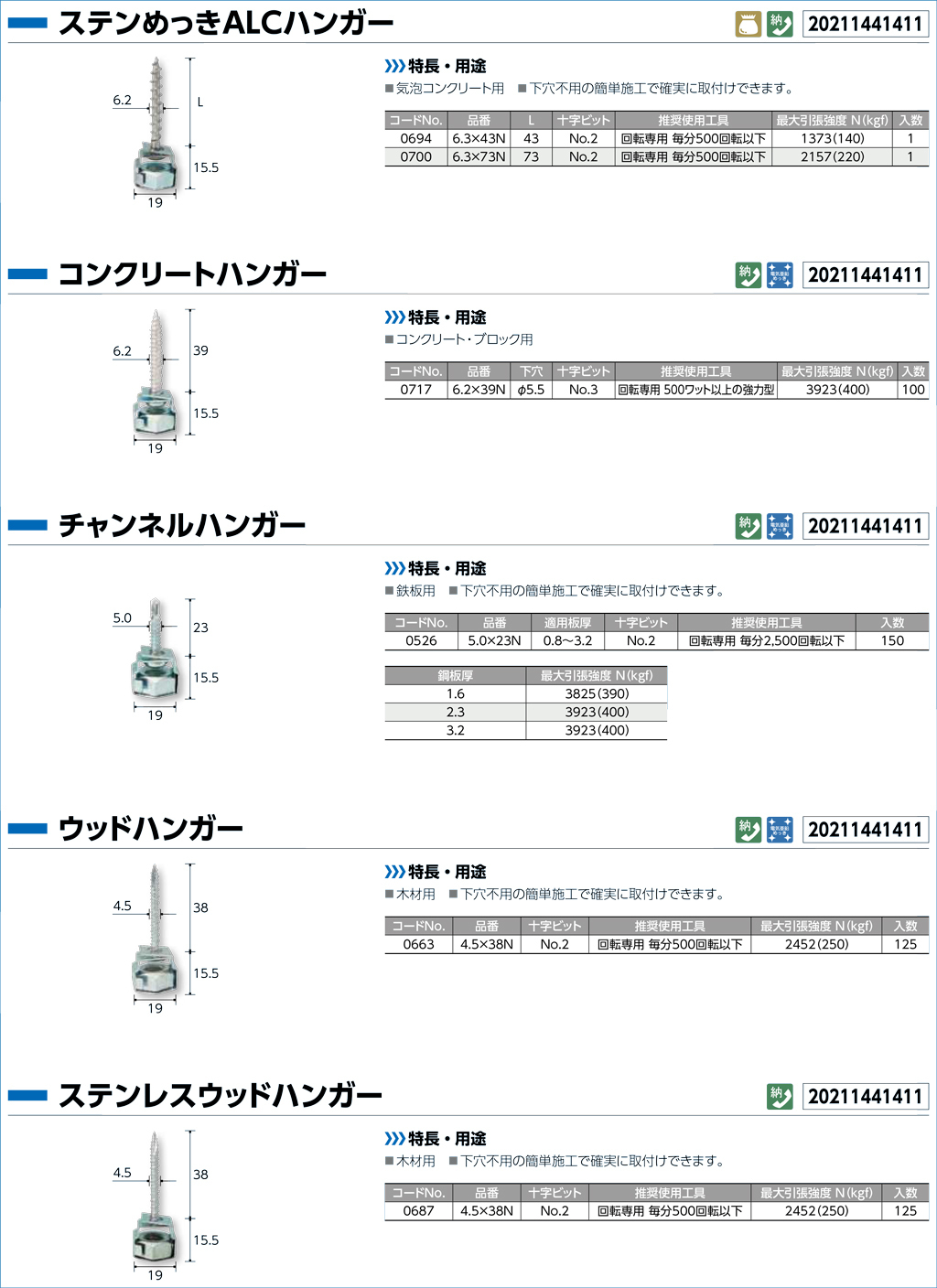

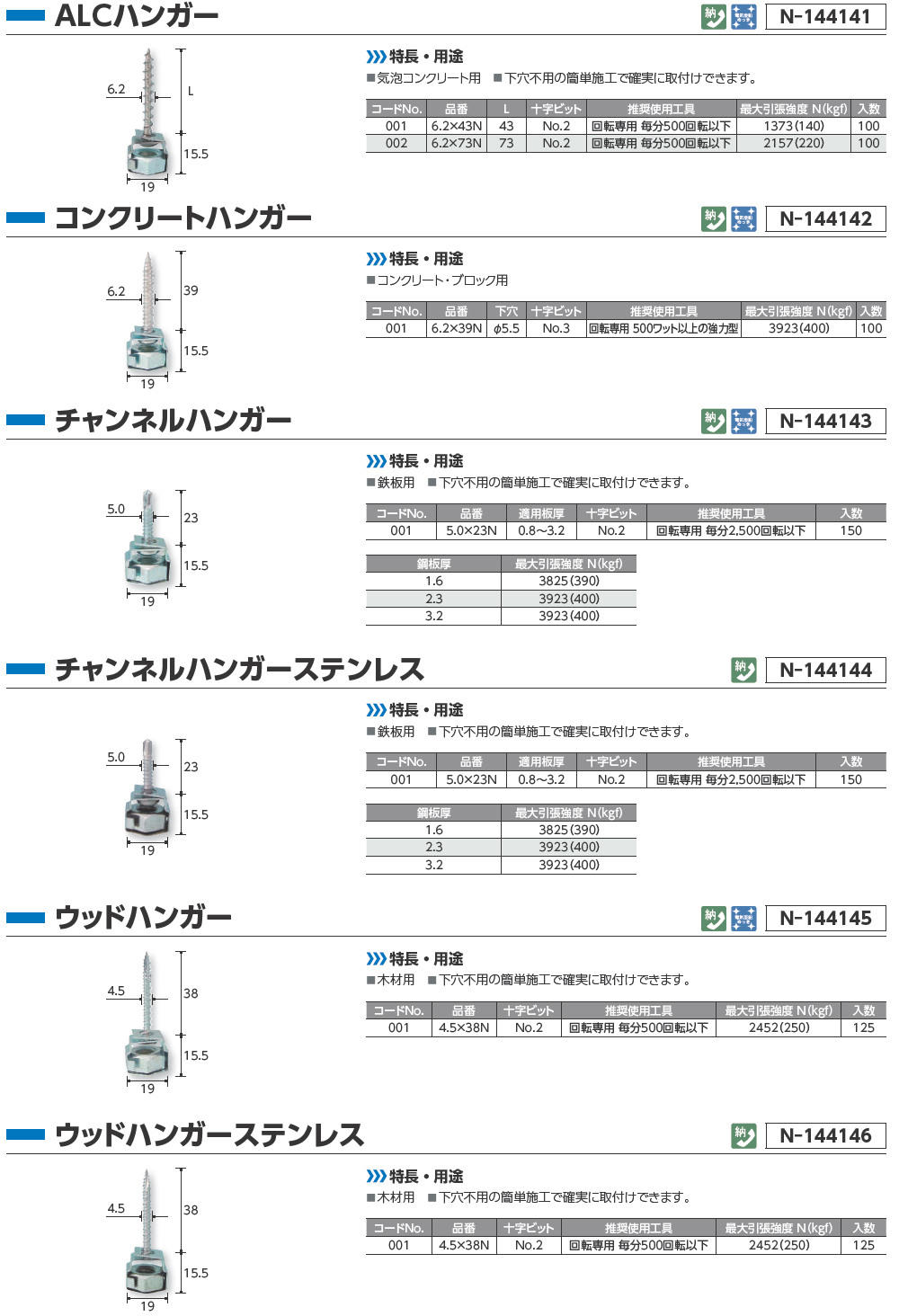

ALCハンガー N-144141

ALCハンガー

[ 特長・用途 ]

■ 気泡コンクリート用
■ 下穴不用の簡単施工で確実に取付けできます。





コンクリートハンガー N-144142

コンクリートハンガー

[ 特長・用途 ]

■ コンクリート・ブロック用





チャンネルハンガー N-144143

チャンネルハンガー

[ 特長・用途 ]

■ 鉄板用
■ 下穴不用の簡単施工で確実に取付けできます。





チャンネルハンガーステンレス N-144144

チャンネルハンガーステンレス

[ 特長・用途 ]

■ 鉄板用
■ 下穴不用の簡単施工で確実に取付けできます。
納期確認





ウッドハンガー N-144145

ウッドハンガー

[ 特長・用途 ]

■ 木材用
■ 下穴不用の簡単施工で確実に取付けできます。





ウッドハンガーステンレス N-144146

ウッドハンガーステンレス

[ 特長・用途 ]

■ 木材用
■ 下穴不用の簡単施工で確実に取付けできます。
納期確認

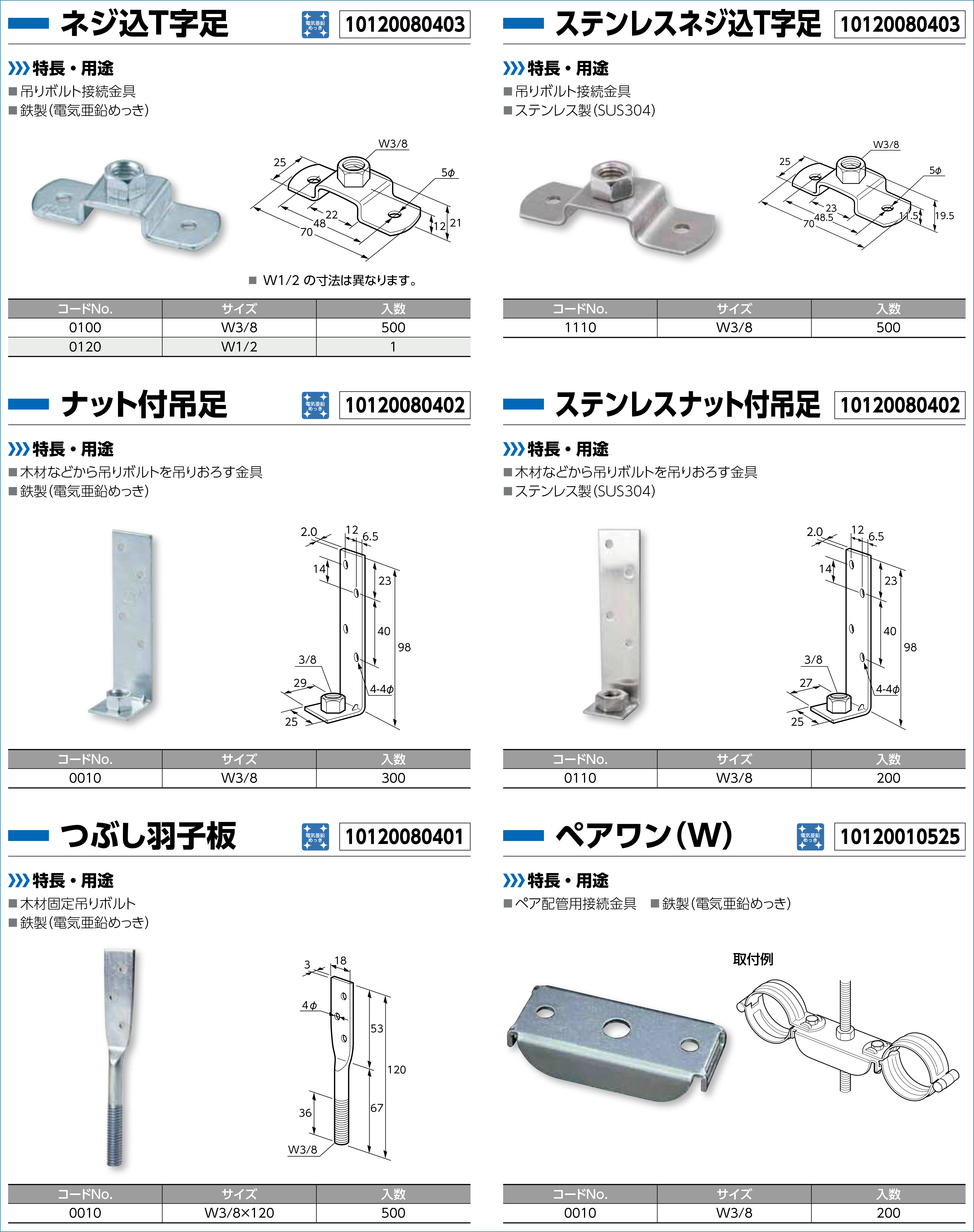

ネジ込T足 N-080403

ネジ込T足

[ 特長・用途 ]

■ 吊りボルト接続金具
■ 鉄製(電気亜鉛めっき)





ステンネジ込T足 N-080403

ステンネジ込T足

[ 特長・用途 ]

■ 吊りボルト接続金具
■ ステンレス製(SUS304)





ナット付吊足 N-080402

ナット付吊足

[ 特長・用途 ]

■ 木材などから吊りボルトを吊りおろす金具
■ 鉄製(電気亜鉛めっき)





ステンナット付吊足 N-080402

ステンナット付吊足

[ 特長・用途 ]

■ 木材などから吊りボルトを吊りおろす金具
■ ステンレス製(SUS304)





つぶし羽子板 N-080401

つぶし羽子板

[ 特長・用途 ]

■ 木材固定吊りボルト
■ 鉄製(電気亜鉛めっき)
