ボルト・ナット・フランジ・パッキン

カタログダウンロード

ボルト・ナット・フランジ・パッキン


六角ボルトナット

六角ボルトナット

[ 特長・用途 ]

■ 電気亜鉛めっき
  N-07112(ウィット) N-07122(ミリ)





六角ボルト

六角ボルト

[ 特長・用途 ]

■ 電気亜鉛めっき
  N-07111(ウィット) N-07121(ミリ)
■ ステンレス
  N-07211(ウィット) N-07221(ミリ)
■ 溶融亜鉛めっき
  N-07311(ウィット) N-07321(ミリ)





スタットボルトナット

スタットボルトナット

[ 特長・用途 ]

■ 電気亜鉛めっき
  N-07104(ウィット) N-07106(ミリ)
■ ステンレス
  N-07105(ウィット) N-07107(ミリ)





六角ナット

六角ナット

[ 特長・用途 ]

■ 電気亜鉛めっき N-070202
■ ステンレス N-070204
■ 溶融亜鉛めっき N-070203





丸ワッシャー

丸ワッシャー

[ 特長・用途 ]

■ 電気亜鉛めっき N-070342
■ ステンレス N-070344
■ 溶融亜鉛めっき N-070346





スプリングワッシャー

スプリングワッシャー

[ 特長・用途 ]

■ 電気亜鉛めっき N-070322
■ ステンレス N-070324
■ 溶融亜鉛めっき N-070326





角ワッシャー

角ワッシャー

[ 特長・用途 ]

■ 電気亜鉛めっき N-070302
■ ステンレス N-070304





テーパーワッシャー

テーパーワッシャー

[ 特長・用途 ]

■ 電気亜鉛めっき N-070332
■ ステンレス N-070334
■ テーパー角:5°

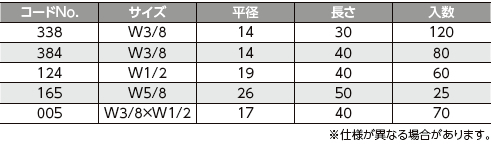

長ナット

長ナット

[ 特長・用途 ]

■ 電気亜鉛めっき N-070231
■ ステンレス N-070232





穴付長ナット

穴付長ナット

[ 特長・用途 ]

■ 電気亜鉛めっき N-070233

穴付長ナット

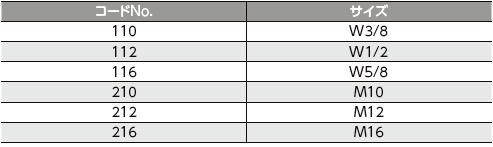

アイボルト

アイボルト

[ 特長・用途 ]

■ 電気亜鉛めっき N-070221
■ ステンレス N-070222
納期確認





アイナット

アイナット

[ 特長・用途 ]

■ 電気亜鉛めっき N-070213
■ ステンレス N-070214
納期確認

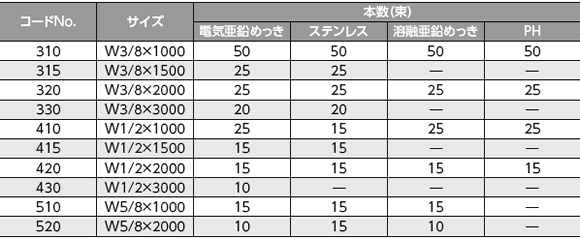

全ねじ(吊りボルト)

全ねじ(吊りボルト)

[ 特長・用途 ]

■ 電気亜鉛めっき N-070121
■ ステンレス N-070122
■ 溶融亜鉛めっき N-070123
■ PH N-070124
■ ミリねじも用意できます。

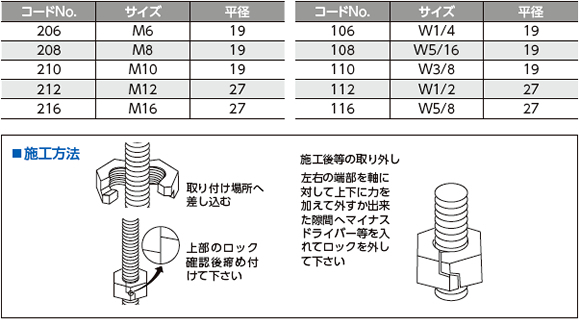

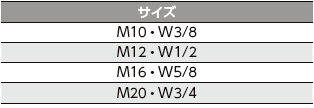

マジックナット N-070020

マジックナット

[ 特長・用途 ]

■ ボルト中間挿入ナット
納期確認

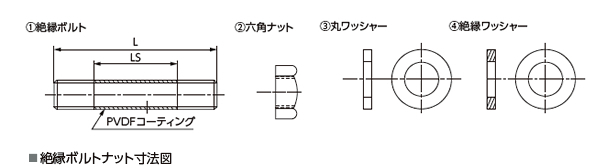

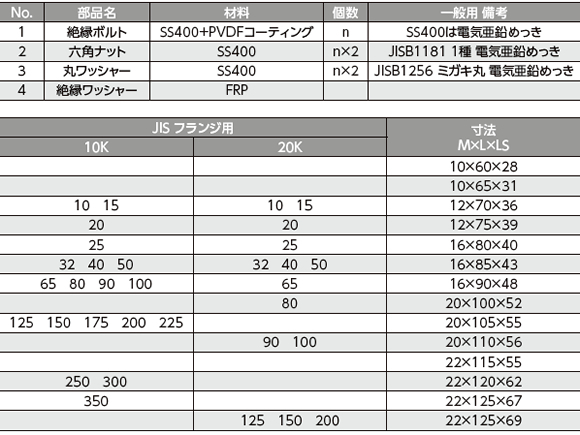

絶縁ボルトナット N-070170

絶縁ボルトナット

[ 特長・用途 ]

■ 一般用(ー10℃〜+150℃)
高温用(ー10℃〜+200℃)も製作できますのでお問い合せください。
納期確認

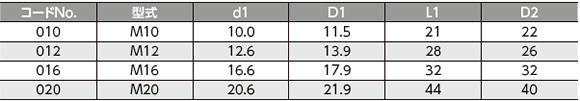

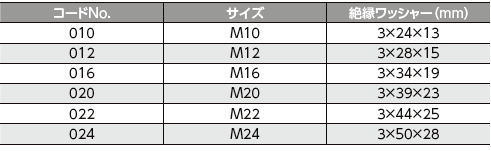

PSスリーブ N-070171

PSスリーブ

[ 特長・用途 ]

■ 市販のボルトが使えます。
絶縁スリーブが一体型になっているため、市販の六角ボルトに組み込むだけで絶縁ボルトとして使用できます。六角ボルトと組合せるだけですので、六角ボルト、ナットの材質を選びません。
■ 組込がより簡単になりました。
絶縁スリーブと絶縁ワッシャーの一体型構造のため、ワッシャーの取付忘れがなくなりました。また、一体型構造のため、取付後のスリーブのずれもなく、ワッシャーは片側のみで絶縁できます。

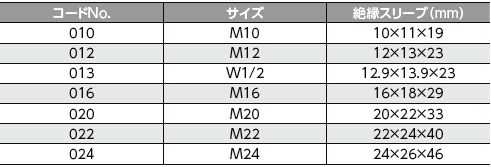

絶縁スリーブ N-070720


絶縁スリーブ





絶縁ワッシャー N-070725



絶縁ワッシャー





フランジ/フランジ用ボルト・スタットボルト サイズ選定表

[ 特長・用途 ]

■ 詳しくはフランジ・バタフライバルブ配管用ボルトナット推奨適合表をご参照ください。
納期確認

【ご注意】
■ 使用状況により、ボルトサイズの長さが
異なる場合がありますので、使用前に必
ず寸法の確認をお願いします。

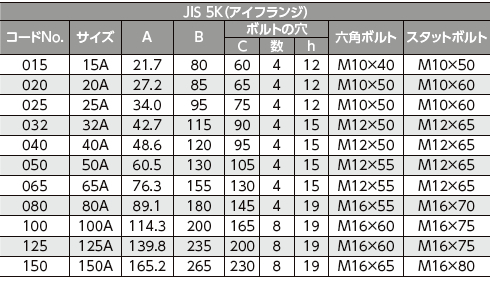

アイフランジJIS 5K N-120511



アイフランジJIS 5K





アイフランジJIS 10K N-120535



アイフランジJIS 10K





鉄板フランジ N-120519



鉄板フランジ

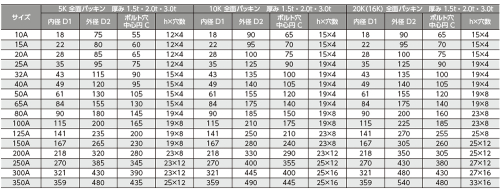

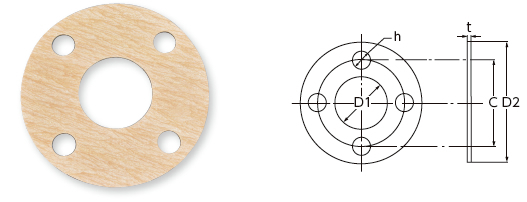

ノンアスベスト全面パッキン N-120801


納期確認

ノンアスベスト全面パッキン

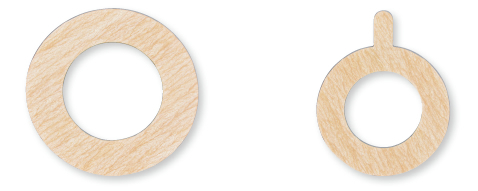

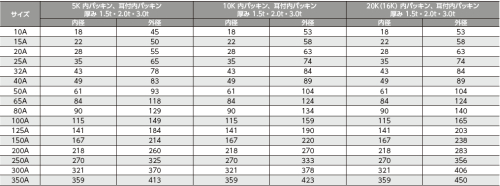

ノンアスベスト内パッキン N-120802
ノンアスベスト耳付内パッキン N-120803


納期確認

ノンアスベスト内パッキン・耳付内パッキン





ノンアスベスト組フランジパッキン N-120804

ノンアスベスト組フランジパッキン 納期確認





ノンアスベストユニオンパッキン N-120805

ノンアスベストユニオンパッキン 納期確認





テフロン全面パッキン N-120806

テフロン全面パッキン

[ 特長・用途 ]

■ 殆ど全ての薬液に耐性のあるふっ素樹脂PTFE製シートを打ち抜いたガスケットです。非汚染性に優れています。
■ 強酸、強アルカリなどの各種腐食性流体、有機溶剤
■ 一切の汚染を嫌う流体(半導体や医薬関連など)
■ 電気絶縁性を必要とするところ
納期確認




テフロンクッション N-120807

テフロンクッション

[ 特長・用途 ]

■ ノンアスベストジョイントシートなどの中芯材にPTFE外皮を被覆したPTFE包み型ガスケットです。PTFEシート打抜きガスケットに比べてクリープしにくい製品です。
■ 各種腐食性流体、有機溶剤
■ 汚染を嫌う流体
■ 電気絶縁性を必要とするところ
納期確認



うず巻形ガスケット

うず巻形ガスケットは、高温・高圧用として合理的に設計された高性能のセミメタリックガスケットです。


ボルテックスガスケット N-120808



[使用上の注意事項 ]

■ 規格サイズのフランジのみの使用になります。
■ 施工前にフィラー材は破損する恐れがあり取り扱いには御注意ください。
■ 規格外の製品も製作できますので寸法指定の上、納期をご確認ください。
■ 配管材の材質に合わせて内外輪を選定ください。異種金属の場合フランジ部の電食による漏水の恐れがあります。
納期確認




ゴム系ガスケット


EPDM成形ガスケット N-120809

EPDM成形ガスケット

[ 特長・用途 ]

■ EPDMゴム単体を断面形状に加圧成形したガスケットです。打ち抜きゴムシートガスケットに比べてより低面圧で安定したシール性が得られるパッキン材です。
■ 一体成形品であるため、偏肉がなく表面が平滑です。
■ 二条のOリング状の凸部があるため、面圧が低くても漏れません。
■ ゴムの硬度が適当になっているため、熱応力、配管応力に対し緩衝できます。
■ 上質バージンゴムを材料としているのでライフが長くなります。
■ 樹脂製および樹脂ライニングフランジにも使用できます。
納期確認





EPDM成形PTFE被覆ガスケット N-120810

EPDM成形PTFE被覆ガスケット 納期確認

【使用上の注意事項】
■ EPDMゴム成形品にふっ素樹脂(PTFE)フィルムを加圧加熱成形し、一体密着させたガスケット
です。ゴム特有の弾性とPTFEの防食性を兼ね備えたシール性に優れたパッキン材です。締付け
面圧の得られないPTFEの耐薬品性・防食性を必要とするフランジ箇所に適しております。
■ 一体成形品であるため、偏肉がなく表面が平滑です。
■ 二条のOリング状の凸部があるため、面圧が低くても漏れません。
■ ゴムの硬度が適当になっているため、熱応力、配管応力に対し緩衝できます。
■ 上質バージンゴムを材料としているのでライフが長くなります。
■ 樹脂製および樹脂ライニングフランジにも使用できます。
■ 耐薬品性や防食性を必要とし、面圧が得られない配管ラインにも使用できます。




各種ゴムガスケット

各種ゴムシートを用途に合わせて打ち抜き出来ます。ゴムの種類と厚み、大きさ、硬度をご指定ください。

[ 特長・用途 ]

■ 各種ゴムシートを使用用途に合わせて打ち抜いたガスケットです。使用圧力10kgf/c㎡以下の配管で流体に合わせた材質を選定して加工します。規格サイズから規格外の商品、またパッキン材のみでなく緩衝材・クッション材にも使用できます。
納期確認











カタログダウンロード


日栄製作品(特注加工品)を承ります
